悬挂链输送机在涂装生产线中的应用—— 常见问题与实操解答
一、引言
悬挂链输送机是涂装生产线上应用最为广泛的输送设备，据统计，超过70%的涂装线采用悬挂链作为主要输送方式。它具有承载能力强、运行稳定、占地面积小、可灵活布置转弯和升降等优势，被誉为涂装线的"大动脉"。
然而，在实际生产过程中，链条卡顿、电机过载、磨损伸长、润滑污染漆面等常见故障长期困扰着一线技术人员。这些问题如果处理不当，不仅影响生产效率，还可能导致产品质量缺陷甚至安全事故。
本文系统梳理了悬挂链输送机在涂装线应用中的12个高频常见问题，从运行类、磨损类、工艺适配类、设计与选型类四个维度逐一分析原因，并给出经过实践验证的实操解决方案，供现场工程师和维护人员参考。
二、基本结构与组成
了解悬挂链的基本组成部件及其功能，是进行故障诊断和维护保养的基础：

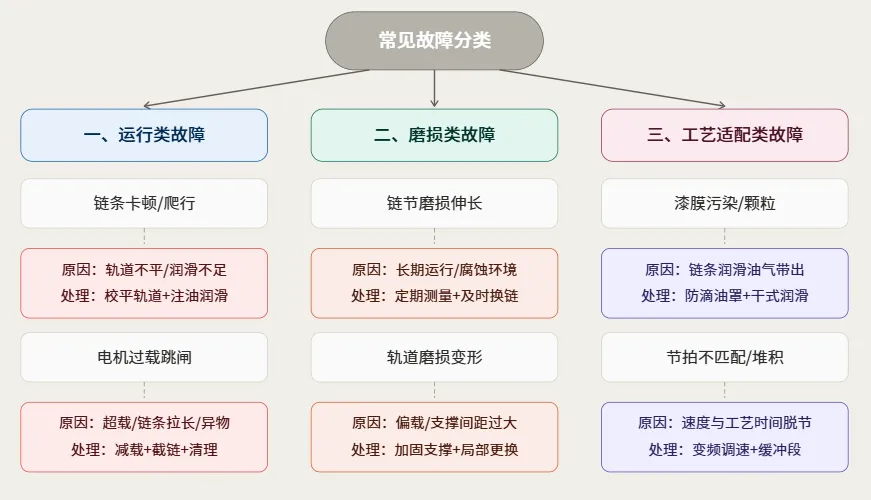

三、常见问题与实操解决方案
3.1 运行类问题
Q1：链条出现卡顿、爬行现象怎么办？
❶ 常见原因分析：
- 轨道不平整
——接头处高差超过3mm，导致运行阻力剧增 - 润滑不足
——油路堵塞、油泵故障或润滑油选型不当 - 张力过大
——张紧装置调整过度，链条预紧力超出额定值 - 偏载严重
——工件重心偏离吊具中心线，造成单侧受力不均
✔ 推荐解决方案——四步排查法：
- 第一步：校平轨道
——用激光水平仪检测全线轨道标高，对接头高差>3mm处重新焊接找平，打磨焊缝光滑过渡 - 第二步：清理疏通油路
——检查滴油器/喷雾润滑管路是否通畅，更换变质润滑油，推荐使用耐高温工业齿轮油（ISO VG 220） - 第三步：调整张紧装置
——释放过量张力，使链条自然下垂度保持在跨度的1/50~1/100之间 - 第四步：优化吊具设计
——对偏载严重的吊具加装配重块或改进挂钩位置，确保重心居中
Q2：驱动电机频繁过载跳闸如何处理？
❶ 常见原因分析：
- 实际负载超标
——超设计产能运转，或单件工件超重 - 链条过度拉长
——磨损伸长导致与链轮啮合不良，附加阻力增大 - 异物卡阻
——轨道内有工具、零件掉落或漆瘤堆积 - 减速机内部故障
——轴承损坏、齿轮断齿或油液泄漏
✔ 推荐解决方案：
- 核实实际负载
——称重抽检在线工件，确认总载荷不超过设计值110% - 测量链条节距
——若伸长率已超3%，应立即截短链条或整体更换 - 全线清理检查
——停机清空线体，逐段检查轨道内是否有异物卡阻 - 检修减速机
——听诊轴承噪音，检查油位和油质，必要时更换减速机总成
Q3：转弯部位出现异响和跳链现象？
❶ 常见原因分析：
- 转弯半径设计过小
——小于链条最小允许弯曲半径，强行通过产生应力集中 - 弯道轨道变形
——热胀冷缩或外力撞击导致弧度异常 - 转向链轮磨损
——轮齿变薄变尖，与链条啮合间隙增大
✔ 推荐解决方案：
- 确认最小转弯半径
——查阅链条技术手册，X-458型模锻链最小半径≥600mm，X-678型≥800mm - 修复变形轨道
——采用火焰校正法恢复弧度，严重时切割更换新弯段 - 更换磨损链轮
——当轮齿厚度磨损超过原厚度的15%时必须换新，建议选用表面淬火处理的优质链轮 - 增设导向压轮
——在90°以上大角度弯道外侧加装尼龙压轮，防止脱链
3.2 磨损类问题
Q4：链条磨损伸长如何判断与应对？
链条磨损伸长是不可避免的渐变过程，关键在于建立科学的判断标准，避免"带病运行"或"过早报废"两种极端：
✔ 测量方法：
选取链条上连续25个链节（约1.5~2米），用游标卡尺测量其总长度L实，对照标准长度L标（25×标准节距），伸长率 = (L实 - L标) / L标 × 100%。建议每季度测量一次并记录台账。
Q5：轨道磨损变形怎么修复？
❶ 主要成因：
长期摩擦导致翼缘变薄，尤其弯道内侧磨损最快 支撑间距过大（建议≤2m），中间下挠造成受力不均 前处理酸雾、磷化液等腐蚀介质加速劣化
✔ 三级修复方案：
- 轻度磨损（翼缘剩余>80%）
——在磨损面贴焊耐磨衬板（16Mn或NM400耐磨钢板）（专业设计、生产制造、安装验收各类喷涂线、喷漆线、喷塑/粉线、电泳线、涂装线、喷砂机器人、喷涂机器人、喷砂房、喷砂机、抛丸机、喷漆房、喷涂设备、表面处理设备及废气治理设备（过滤箱/RTO/RCO/TO炉/喷淋塔等）综合供应商，17年行业经验。长期供应各类喷砂枪、砂阀、喷砂管、钢砂钢丸等各类磨料、抛丸机护板、喷烤漆房过滤棉、过滤器、除尘器滤芯等全套涂装及表面处理备件。樊13141458653微信同），衬板厚度3~5mm，焊接后打磨平整 - 中度磨损（翼缘剩余60%~80%）
——将磨损段整体切割拆除，同规格新轨道补焊，注意保证接口平顺无台阶 - 重度磨损/腐蚀环境
——升级更换为304不锈钢轨道或热浸镀锌轨道，一次性投入较大但使用寿命可延长2~3倍
Q6：吊架、吊具断裂如何预防？
❶ 断裂原因分析：
- 材质选择不当
——普通碳钢在潮湿+温差环境下易发生应力腐蚀开裂 - 应力集中
——焊缝未满焊、转角处未做圆角过渡、开孔位置不合理 - 疲劳损伤
——长期交变载荷作用，裂纹从表面萌生逐步扩展
✔ 预防方案：
- 材质升级
——优先选用304不锈钢制作吊架吊具，抗腐蚀性和疲劳寿命远优于碳钢 - 焊接工艺
——所有受力焊缝必须双面满焊（角焊缝高度≥母材厚度0.7倍），焊后进行磁粉探伤 - 定期检查制度
——每月目视检查一次，重点检查焊缝和转角处；每半年进行一次着色渗透检测（PT） - 设置安全系数
——设计时安全系数不低于4，即许用载荷 = 额定载荷 ÷ 4
3.3 工艺适配类问题
Q7：润滑油滴落污染漆面怎么解决？
这是涂装线上最令人头疼的工艺矛盾之一：链条需要充分润滑以减少磨损，但油滴落到工件上会造成漆面缺陷（缩孔、鱼眼）。以下是三种主流方案的对比：
✔ 推荐组合方案（经多家工厂验证）：
喷涂区域上方采用防滴油罩 + 集油盘双重防护 → 非喷涂区保持常规稀油润滑 → 每周检查集油情况并清理。此方案综合成本最低且效果显著。
Q8：输送速度与产线节拍不匹配怎么调？
当产品切换或产能提升时，常遇到"线速太快来不及操作"或"线速太慢影响产量"的矛盾。以下为四种常用解决思路：
- 变频调速（首选方案）
——在驱动电机上加装变频器（VFD），实现0.5~12m/min范围内的无级调速，响应速度快，成本约3000~8000元/台 - 设置缓冲存储段
——在上下工序之间增加一段可变速的缓存区（长度≥5m），起到"蓄水池"作用平衡节拍波动 - 双线体并行布置
——当单一产线无法满足产能需求时，考虑并列两条悬挂链分别承担不同工序 - 累放式悬挂链（先进方案）
——采用推杆式累放链，可实现工件在同一轨道上自动积放和释放，柔性匹配上下游节拍差异
Q9：高温烘干室内的链条如何保护？
❶ 高温环境危害：
普通碳钢链条在150℃以上环境中强度急剧下降，200℃时屈服强度降低约40%，且润滑油脂挥发失效，磨损速率加快3~5倍，严重时发生塑性变形甚至断裂。
✔ 高温段专项方案：
- 耐高温合金钢链条
——烘干段单独配置Cr-Mo系耐热合金链条（如25Cr2MoVA），可在250℃下长期工作 - 固体润滑块
——在高温区轨道上安装石墨基固体润滑块，替代液体润滑油，耐温可达350℃ - 滑动支座改造
——高温段将滚动改为滑动支座（铜基自润滑轴套），消除滚轮密封件高温失效风险 - 耐热钢吊具
——烘干段吊具改用1Cr25Ni20Si2耐热钢，防止高温蠕变变形
Q10：前处理段的腐蚀问题如何应对？
前处理段（脱脂、酸洗、磷化、电泳等）环境恶劣，酸碱雾气、潮湿空气对链条和轨道的腐蚀极为严重。不同防腐方案的使用寿命对比：
额外建议：前处理段轨道下方加装接液盘和排风装置，及时排出积聚的腐蚀性液体和气体，可进一步延长设备寿命30%以上。
3.4 设计与选型问题
Q11：悬挂链选型中常见的错误有哪些？
Q12：推荐的维护计划是怎样的？
科学合理的预防性维护计划是保障悬挂链长期稳定运行的关键。以下为基于行业经验整理的维护周期表：
四、典型案例分享
案例一：某汽车零部件厂悬挂链卡顿故障改造
❶ 项目背景：该厂涂装线已运行5年，近期频繁出现链条卡顿爬行，生产线效率下降约25%，产品漆面缺陷率从3%攀升至8%，客户投诉明显增多。
❷ 故障诊断：经全面检测发现三方面问题叠加——① 全线轨道最大高差达8mm（远超3mm标准）；② 自动润滑系统管路多处堵塞，近半数链节处于干摩擦状态；③ 链条累计伸长率达4.2%（已超3%红线）。
❸ 改造措施：① 用激光水平仪全线校平轨道，更换变形段轨道共36米 ② 整体更换链条并升级为加强型模锻链 ③ 重构自动润滑系统，增加过滤器和报警装置 ④ 喷涂区加装防滴油集油罩
❹ 实施效果：改造完成后，生产线效率不仅恢复原有水平还提升了15%，漆面缺陷率降至2%以下，年度维护成本下降约30%，投资回收期约14个月。
案例二：某家电企业烘干段链条高温变形治理
❶ 项目背景：该企业烘干室温度达200℃，一直沿用普通碳钢链条，运行2年后开始出现明显变形，曾发生过2次工件跌落事故，存在重大安全隐患。
❷ 解决方案：针对高温工况实施专项改造——① 烘干段更换为25Cr2MoVA耐高温合金钢链条 ② 轨道支撑由滚动支座改为铜基自润滑滑动支座 ③ 安装石墨基固体润滑块替代液体润滑油 ④ 吊具全部更换为1Cr25Ni20Si2耐热钢材质
❸ 实施效果：改造至今已稳定运行2年，未再出现任何变形迹象，因高温导致的漆面缺陷率下降约40%，彻底消除了安全隐患，得到安监部门认可。
五、预防性维护核心建议
❶ 建立完善的设备台账详细记录每条线的安装日期、型号规格、累计运行时间、历次链条伸长检测数据，形成完整的设备履历档案，便于趋势分析和预测性维护决策。
❷ 引入状态监测手段在关键点位（驱动站、张紧装置、弯道处）部署振动传感器和温度传感器，实时监控运行参数异常，实现从"事后维修"向"预测性维护"转变。
❸ 规范备件管理储备易耗备件包括：备用链条（至少10m）、备用链轮组、通用吊架、润滑块/润滑脂、密封件等。建立最低库存警戒线，确保故障时可快速更换。
❹ 加强员工培训定期组织操作人员和维修人员进行理论培训和实操演练，使其熟悉设备原理、掌握日常点检方法、具备基础故障判断能力。
重视季节性特殊检查冬季低温时关注润滑油粘度变化，必要时切换低粘度牌号；夏季高温时注意检查链条热胀情况及轨道伸缩缝状态，防止卡滞。
六、总结
悬挂链输送机作为涂装生产线的"大动脉"，其运行状态直接关系到整个车间产能和产品质量。通过对上述12类问题的系统梳理，可以归纳出四点核心认知：
✔运行类问题占比最高（约40%），多源于安装精度和日常维护不到位，是最容易通过规范管理改善的领域；
✔磨损类问题重在早发现，建立定期检测制度和数据台账，可将突发故障转化为可控的计划性更换；
✔工艺适配问题应在设计阶段充分考虑，后期改造的成本往往是前期正确选型的3~5倍；
✔科学维护计划是延长设备寿命的根本，坚持"预防为主"理念，投入产出比最优。
