关于涂装生产线节能的几点思考
从能耗痛点到技术路径，系统梳理涂装线节能降耗的关键思路
引言：涂装行业的能耗困局
涂装是制造业中公认的“耗能大户”。一条中型汽车涂装线的年耗电量可达数百万度，天然气消耗更是以百万立方米计。在“双碳”目标和日益严格的环保政策背景下，涂装生产线的节能降耗不仅是企业的成本压力，更已上升为合规要求和战略议题。
但涂装线的节能并非简单的“换灯泡”或“关设备”。它是一个系统工程——需要从能源流向入手，精准定位能耗“出血点”，再逐环节施策。本文将从能耗结构分析出发，梳理涂装生产线节能的关键技术路径。
一、先搞清楚：涂装线的能耗到底花在哪了？

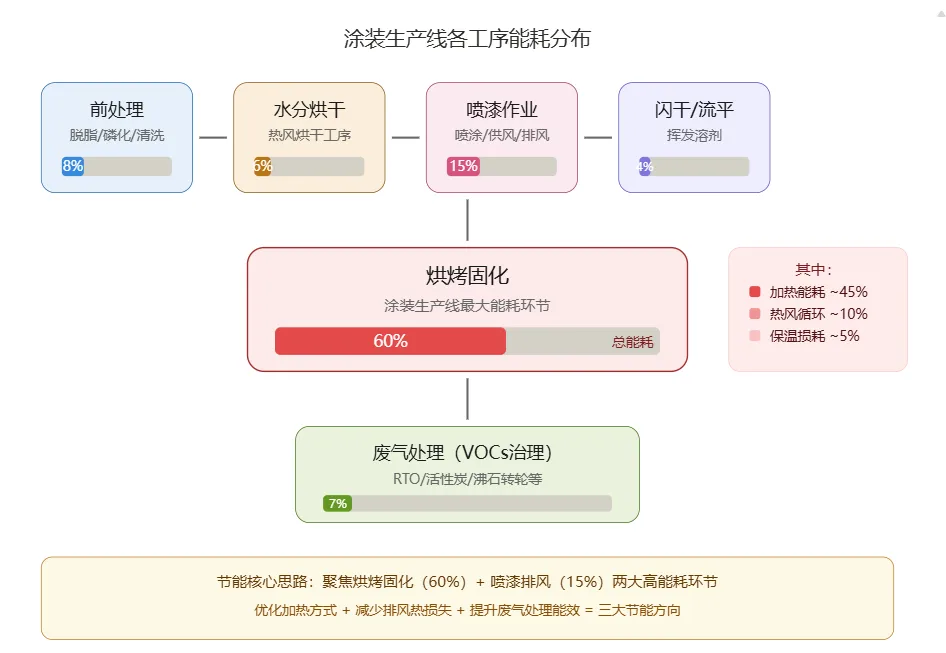

要做节能，第一步不是买设备，而是算明白账。以下是一条典型涂装生产线各工序的能耗占比（数据为行业典型值）：
工序环节 | 能耗占比 | 能耗构成说明 |
前处理（脱脂/磷化/清洗） | 8% | 热水槽加热、碱液循环泵、清洗水泵 |
水分烘干 | 6% | 热风烘箱加热、循环风机 |
喷漆作业（含送排风） | 15% | 送风空调（加热/制冷/除湿）、排风机 |
闪干/流平 | 4% | 闪干室热风加热 |
烘烤固化 | 60% | 固化炉加热（占45%）、热风循环风机（10%）、围护散热（5%） |
废气处理（VOCs治理） | 7% | RTO燃烧/活性炭脱附/沸石转轮运行 |
数据很直观：烘烤固化独占 60%，喷漆送排风占 15%，这两项合计消耗了涂装线 75% 以上的能源。换句话说，节能的核心战场就在这两个环节。
关键洞察 节能不要“撒胡椒面”，要聚焦大头。烘烤固化和喷漆排风是涂装线节能的“牛鼻子”，抓住它们就能拿到 70% 以上的节能成果。 |
二、涂装生产线六大节能技术方向

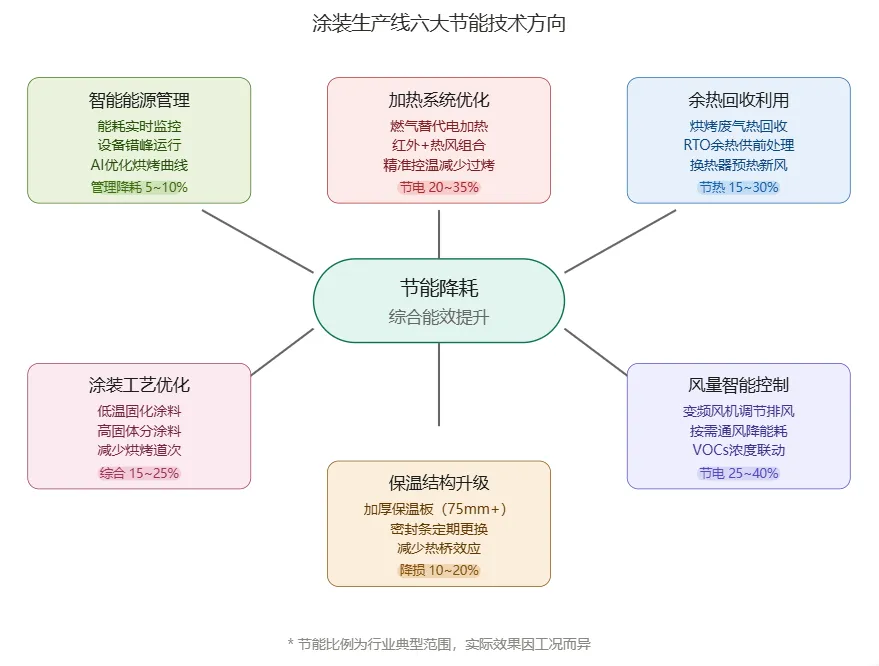

基于上述能耗结构，我们梳理出六大节能技术方向。每个方向都有其适用条件和投资回报特征，下文逐一展开。
1. 加热系统优化：换掉低效的加热方式
加热系统是涂装线最大的“电老虎”。很多老产线仍使用纯电加热烘烤，电费居高不下。优化路径主要有三条：
【路径一】燃气替代电加热
在天然气供应充足的区域，将电加热烤漆房替换为燃气加热系统（天然气燃烧器+换热器），运行成本可降低 50%~60%。一台 120kW 电加热烤漆房若改为燃气加热，按每天运行 8 小时、年运行 300 天计算，年节省费用可达 15~20 万元。
【路径二】红外+热风组合烘烤
对于平板类、简单形状工件，可采用中波红外辐射作为主热源，辅以低速热风循环消除阴影盲区。红外辐射直接作用于漆膜表面，热量利用率高，升温速度快，综合节能 20%~30%。
【路径三】精准控温，杜绝“过烘烤”
很多工厂的烘烤温度设定偏高，实际漆膜 10 分钟就能固化，却烤了 25 分钟。通过优化烘烤曲线（升温-恒温-冷却分段控制）和安装在线漆膜固化度检测装置，可将烘烤时间缩短 15%~30%，直接等比例节省能耗。
案例参考 某汽车零部件涂装厂将 3 台电加热烘箱（共 360kW）替换为天然气加热系统，并优化烘烤曲线（原 25min 缩短至 18min）。改造后年运行费用从约 69 万元降至 28 万元，投资回收期仅 10 个月。 |
2. 余热回收：把“废热”变成“宝热”
涂装线每天产生大量高温废气，直接排放既是能源浪费也是环保负担。余热回收是将这些“免费热能”回收再利用的核心手段。
【烘烤废气余热】
固化炉排出的废气温度通常在 150~250℃。通过气-气换热器（板式或转轮式），可将这些热能用来预热进入固化炉的新鲜空气。典型回收效率 40%~60%，直接降低固化炉加热能耗 15%~25%。
【RTO 尾气余热】
如果涂装线配置了 RTO（蓄热式热力氧化）进行 VOCs 治理，RTO 出口烟气温度可达 200℃ 以上。这部分热量可通过换热器回收，用于前处理热水槽加热、车间采暖或预热新风。一个处理风量 20000 m³/h 的 RTO 系统，余热回收可节省天然气 15~25 m³/h。
【烘干室排风余热】
水分烘干室排风温度约 80~100℃，虽然温度不算很高，但风量大。通过热管换热器回收，可将新风预热 20~30℃，降低空调机组负荷。
案例参考 某工程机械涂装线在 RTO 出口增设气-水换热器，将 RTO 尾气热量回收用于前处理热水槽（60℃），年节省天然气约 8 万 m³，折合费用约 28 万元。换热器投资约 12 万元，投资回收期仅 5 个月。 |
3. 风量智能控制：别让风机“空转”
喷漆室的送排风系统是涂装线的第二大能耗点。传统设计通常按最大风量全年恒定运行，但实际喷涂作业并非 24 小时连续进行——换件、交接班（专业设计、生产制造、安装验收各类喷涂线、喷漆线、喷塑/粉线、电泳线、涂装线、喷砂机器人、喷涂机器人、喷砂房、喷砂机、抛丸机、喷漆房、喷涂设备、表面处理设备及废气治理设备（过滤箱/RTO/RCO/TO炉/喷淋塔等）综合供应商，17年行业经验。长期供应各类喷砂枪、砂阀、喷砂管、钢砂钢丸等各类磨料、抛丸机护板、喷烤漆房过滤棉、过滤器、除尘器滤芯等全套涂装及表面处理备件。樊13141458653微信同）、设备维护等时段，喷漆室处于空置状态，风机仍在全速运转，大量能源被白白浪费。
【变频风机+VOCs 浓度联动】
安装变频器驱动送排风机，并与喷漆室内 VOCs 浓度传感器联动。当 VOCs 浓度低于设定阈值（如 20mg/m³）时，自动降低风机转速至 40%~60%；当浓度升高时自动提速。实测表明，仅此一项即可降低排风系统电耗 25%~40%。
【分区独立控制】
多工位喷漆线应实施分区风量控制，未作业的工位自动将风量降至值班风量（维持微负压即可）。避免“一人喷漆、全线大风”的现象。
【送风温度按需调节】
喷漆室送风温度和湿度应根据季节和涂料要求动态调整。冬季过度加热送风（如将新风从 -5℃ 加热到 22℃）、夏季过度制冷，都是常见浪费。引入气候补偿算法，可节省空调能耗 15%~25%。
案例参考 某家具涂装厂对 6 个喷漆室的排风系统加装变频器和 VOCs 联动控制，改造后排风机平均运行频率从 50Hz 降至 35Hz，年节电约 45 万度，折合电费约 36 万元。改造投资约 18 万元，半年回本。 |
4. 保温结构升级：堵住看不见的热量“漏水点”
保温看似不起眼，实际影响巨大。保温性能差的烘烤设备，热量散失可占总热负荷的 20%~30%，相当于你花钱烧的天然气，有近三分之一直接“烧给了大气”。
【壁板保温加厚】
将烤漆房/固化炉壁板保温层从 50mm 升级至 75mm（岩棉或聚氨酯），热损失可降低 30%~40%。以一台 20m² 烤漆房为例，壁板升级后年节省运行费用约 1.5~2 万元，材料费用仅增加约 3000 元。
【密封条定期检查更换】
门缝密封条老化、破损是常见的热泄漏点。一个 2mm 宽、1m 长的门缝，在内外温差 50℃ 时，热损失可达 500~800W。建议每季度检查一次密封条状态，及时更换。
【减少热桥效应】
金属骨架直接贯穿保温层会形成“热桥”，局部热损失可达正常壁面的 3~5 倍。设计和施工中应避免金属件穿透保温层，或在穿透处增加隔热垫块。
案例参考 某钢结构涂装厂对 3 台固化炉进行保温升级（壁板从 50mm 岩棉升级为 100mm 聚氨酯+修补全部密封条），单台炉体表面温度从 42℃ 降至 28℃，年节省天然气约 5 万 m³，节约费用约 17 万元。 |
5. 涂装工艺优化：从源头降低能耗需求
除了设备端的优化，涂装工艺本身的改进也能带来可观的节能效果——这是很多人容易忽略的方向。
【低温固化涂料】
传统环氧/聚氨酯涂料的固化温度通常为 140~160℃，而新一代低温固化涂料可在 80~120℃ 下完全固化。固化温度每降低 20℃，加热能耗约减少 12%~15%。某汽车零部件厂将面漆从 150℃ 固化改为 100℃ 低温固化后，单台烘箱能耗降低 35%。
【高固体分/水性涂料】
高固体分涂料（固含量 70%+）的 VOCs 排放量和喷涂道次均低于传统溶剂型涂料，可减少烘烤次数和废气处理负荷。水性涂料则从根本上降低了 VOCs 排放，配合低温固化工艺可进一步降低能耗。
【合并烘烤工序】
通过涂料配方优化（如“湿碰湿”工艺），将底漆+面漆的两次烘烤合并为一次，直接减少 50% 的烘烤能耗。
案例参考 某家电涂装线将粉末涂料固化温度从 180℃ 降至 150℃（采用低温固化粉末配方），年节省天然气约 12 万 m³，节约费用约 42 万元，且漆膜性能完全满足标准要求。 |
6. 智能能源管理系统：让数据驱动节能
技术再好，没有管理也白搭。智能能源管理系统（EMS）是实现精细化节能的关键“大脑”。
【实时能耗监控】
在烤漆房、送风机组、固化炉、RTO 等关键耗能设备上安装智能电表、燃气流量计和温度传感器，实时采集各设备的能耗数据，通过看板展示单台设备、单条产线乃至整个车间的能耗状况。
【设备错峰运行】
合理安排固化炉预热时间，避开电价高峰时段。例如，将固化炉的预热启动时间提前至电价低谷期（如夜间 23:00~07:00），利用谷电蓄热，可显著降低用电成本。
【AI 优化烘烤曲线】
基于历史生产数据和环境参数（工件类型、涂料品种、环境温度和湿度），利用机器学习算法自动优化每批次工件的烘烤温度-时间曲线，在保证漆膜质量的前提下实现“最低能耗烘烤”。
案例参考 某大型汽车涂装车间部署 EMS 系统，覆盖 28 台主要耗能设备，实现能耗数据实时采集和异常报警。系统上线后识别出 5 处hidden energy waste（隐藏能耗浪费），包括 2 台长期“待机未关”的烘箱和 1 组排风过滤堵塞导致的超额能耗。整改后，全年综合能耗下降 8%，节省费用约 120 万元。 |
三、六项节能技术投资回报对比
企业做节能改造，最关心的是“花多少钱、省多少钱、多久回本”。下表为各技术方向的典型投资回报数据：
节能方向 | 典型投资 | 年节省费用 | 投资回收期 | 实施难度 |
加热系统优化 | 8~25 万元 | 15~30 万元 | 8~14 个月 | ★★★ |
余热回收利用 | 10~30 万元 | 15~40 万元 | 5~12 个月 | ★★★★ |
风量智能控制 | 5~20 万元 | 10~36 万元 | 4~10 个月 | ★★ |
保温结构升级 | 1~5 万元 | 3~17 万元 | 3~8 个月 | ★ |
涂装工艺优化 | 5~15 万元 | 10~42 万元 | 3~10 个月 | ★★★★ |
智能能源管理 | 8~50 万元 | 12~120 万元 | 6~18 个月 | ★★★ |
说明：以上数据为行业典型值范围，实际数据因产线规模、地区能源价格、工况条件等因素而异，仅供参考。
四、节能改造的实施路径建议
涂装线节能改造切忌“胡子眉毛一把抓”。建议按照“诊断-规划-快赢-深化”四步走的路径推进：
1. 诊断：能源审计诊断：请专业机构或利用 EMS 系统进行全面的能源审计，摸清每台设备、每条产线、每个工序的精确能耗数据，找到最大的“出血点”。
2. 规划：制定节能规划：根据诊断结果，按照“投资小、见效快”的原则排列优先级。通常保温升级和风量变频是最快见效的“低垂果实”。
3. 快赢：实施快赢项目：优先实施保温升级（1~2 周即可完成）、密封条更换、变频器安装等低投入项目，快速回收投资，积累团队信心和经验。
4. 深化：推进深度改造：在快赢项目基础上，推进加热系统替换、余热回收、工艺优化等中大型改造项目，逐步实现产线全面节能。
5. 长效：建立长效机制：部署 EMS 系统，将能耗指标纳入车间 KPI 考核，建立定期审计和持续改进机制，确保节能效果不反弹。
实施提醒 节能改造不是一次性的项目，而是一个持续优化的过程。建议将能耗管理纳入日常运营体系，每年进行一次能源审计，及时发现和纠正“能耗回潮”问题。 |
五、涂装线节能的常见误区
误区一：“节能就是换设备”
很多企业一提到节能就想到买新设备。实际上，管理节能（如优化操作参数、消除待机浪费、合理安排生产计划）往往不需要任何投资，就能获得 5%~10% 的节能效果。应先做“管理节能”，再做“技术节能”。
误区二：“节能会影响涂装质量”
这是最常见的顾虑。事实上，科学的节能措施（如精准控温、优化烘烤曲线）不仅不会降低涂装质量，反而可能提升质量稳定性。关键在于：节能措施要基于数据，而不是凭感觉“拍脑袋”降参数。
误区三：“一次性全部改造，效果最好”
全面改造虽然效果好，但投资大、风险高、影响生产。更稳妥的做法是分步实施，先做投资小见效快的项目，验证效果后再逐步推进。同时，分步实施也便于发现和解决改造中的问题。
误区四：“余热回收投资大，不划算”
恰恰相反。余热回收是涂装线节能中投资回报率最高的方向之一。一台气-气换热器的投资通常在 5~15 万元，而年节省费用可达 10~30 万元，回收期往往不到一年。尤其是 RTO+余热回收的组合方案，更是目前涂装行业节能改造的“标配”。
写在最后
涂装生产线的节能，说到底是一个“算账”的问题——你的能源花在了哪里？哪些花得值、哪些花得冤？用数据和事实说话，比跟风买设备靠谱得多。
一条涂装线的年能源费用少则数十万、多则上千万。即使只节能 10%，也是一笔可观的利润。而现实中，很多涂装线的节能潜力远不止 10%——20%~40% 的节能空间在行业内并不少见。
节能不是“省钱”那么简单。它代表着一个企业的精细化管理水平和技术实力。在“双碳”时代，能管好能源的企业，才能在激烈的市场竞争中真正赢得主动。
温馨提示 本文内容仅供技术交流与学习参考，所涉及的能耗数据、节能比例、投资回报及案例均为行业典型值或估算值，不代表任何特定项目或产品的实际效果。具体节能改造方案的制定与实施，请务必咨询专业设备厂家或工程技术人员，结合实际工况条件进行专业论证。 |
