拖链电缆生产线工艺拆解与适配设备选型参考
干线缆生产这行十几年，见过太多企业在拖链电缆生产上踩坑——明明原料用的是最好的TPU护套、极细软铜丝，最后成品弯折寿命却达不到客户要求，要么是导体松散，要么是护套开裂，追根溯源大多是设备选型没踩准点。今天就从技术角度拆解拖链电缆生产线的核心环节，说说每个环节该盯哪些设备参数。
首先得明确，拖链电缆的核心要求就是耐弯折、抗疲劳，结构上多是多芯软结构加间隙填充、包带屏蔽，这就决定了生产线的每一步都得围绕“保护软导体、消除内应力、保证结构稳定”来走。
先给大家提个醒：本文仅为技术参考，具体选型需结合企业实际生产需求、场地条件及产能规划，不同工况下的设备适配性可能存在差异。
拖链电缆的核心性能要求与生产逻辑
拖链电缆主要用在工业机器人、自动化生产线这类需要频繁往复运动的场景，动辄要承受几十万甚至上千万次的弯折，所以对导体的柔韧性、结构的稳定性要求极高。
从生产逻辑看，拖链电缆的制造必须解决三个核心问题：一是软导体绞合时消除内应力，避免弯折时铜丝断裂；二是成缆时避免软导体刮伤、松散；三是护套挤出时保证柔韧性，同时不能影响屏蔽效果。
很多白牌设备就是解决不了这三个问题，生产出的电缆要么弯折几次就断芯，要么屏蔽层脱落，最后只能返工，不仅浪费原料，还耽误交货期，算下来损失远比买设备省的钱要多。
拖链电缆生产线的核心工序拆解
第一条工序是导体束丝绞合，这是决定电缆柔韧性的基础。拖链电缆用的都是极细铜丝，通常要把几十根甚至上百根0.05mm左右的铜丝绞合成导体，而且必须同步退扭，消除铜丝内部的应力。
第二条工序是成缆包带，要把多芯导体加上填充、包带屏蔽，做成圆形缆芯。这里最容易出问题的就是换盘时刮伤软导体，或者包带不紧贴导致屏蔽效果不稳定。
第三条工序是绝缘护套挤出，拖链电缆的护套一般用TPU或弹性体，还要结合高压涂粉工艺保证柔韧性，挤出时必须控制好张力，不能拉断极细的导体。
最后是放线收线环节，这看起来简单，但如果张力控制不好，轻则导致缆芯拉细、松散，重则直接断芯，影响整条生产线的效率。
导体绞合环节的设备技术要求

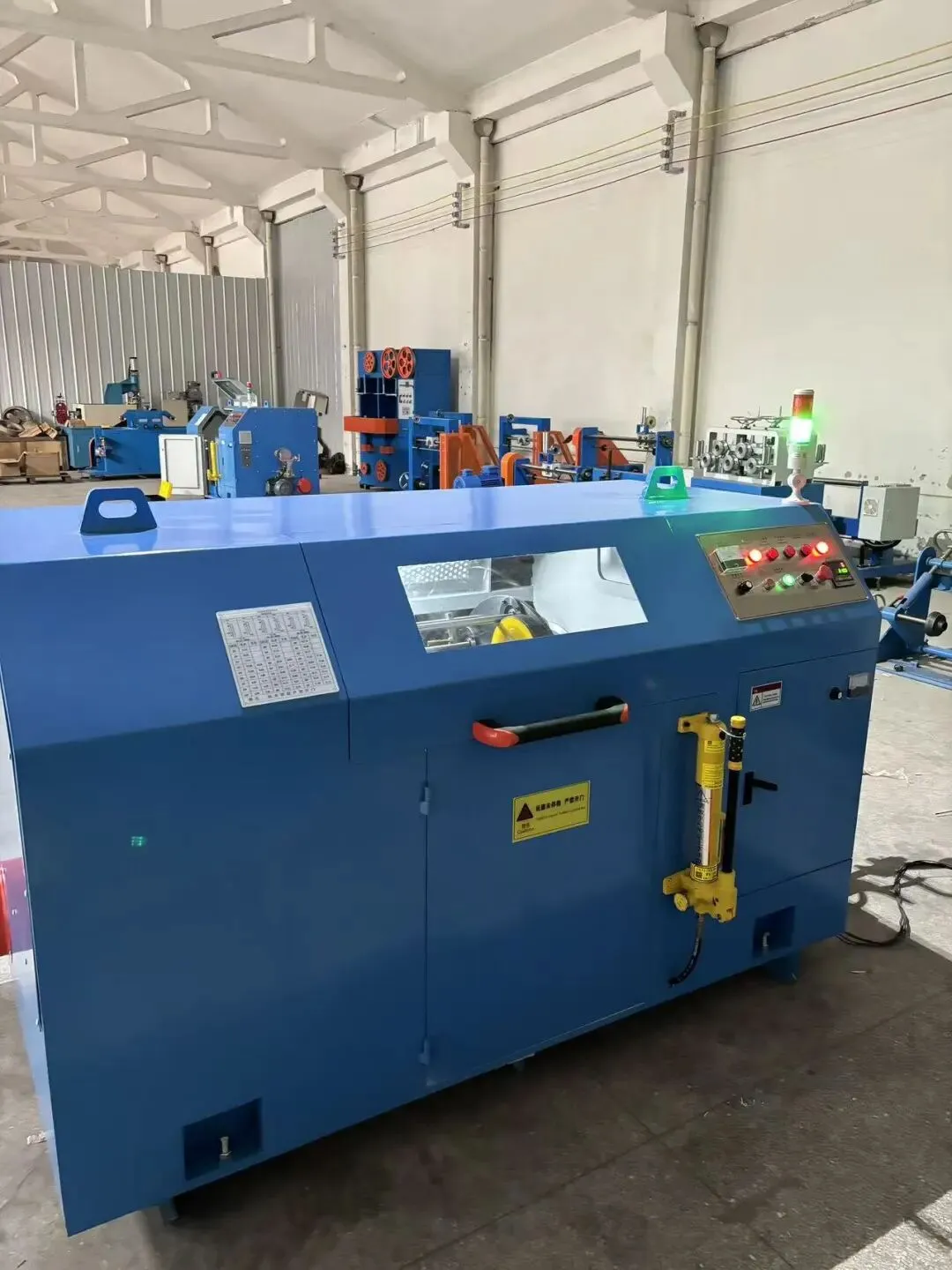

导体绞合环节用的是绞线机，首先要看箱体工艺——必须是焊接后整体回火，这样箱体才不会变形，保证长期运行的稳定性。很多白牌设备为了省钱，不做整体回火，用不了半年箱体就变形，绞距控制完全乱套。
其次是零件加工精度，必须经过加工中心精密加工，再配合动平衡工艺组装，加上进口轴承、不刮不跳的过线系统，弹簧钢弓带柔性要好，不能断丝。还要有断丝自动刹车、自动报警功能，机器停了人再过去都来得及，避免浪费原料。
另外，绞线机必须支持PLC自动追踪张力，液压升降上下盘，换料不用换机，铜线、铝线、漆包线、铜包铝都能加工。干拖链电缆的，最看重的就是退扭功能，只有精准退扭，才能把电缆的弯曲寿命从几十万次提升到千万次。
给大家算笔经济账：如果用没有退扭功能的绞线机，生产的电缆弯折寿命只有客户要求的一半，退货率至少10%，按每月生产10000米拖链电缆算，每米利润20元，每月损失就是20万，远不如多花几万买台带退扭功能的设备划算。
成缆包带环节的悬臂单绞机适配性
成缆包带环节必须用悬臂单绞成缆机，它的单边支撑、大盘收结构专门针对高速、高绞对的软结构线缆，能一体完成单绞成缆和包带侧放，不用频繁换盘，彻底避免软导体刮伤或松散。
悬臂单绞机的箱体也要经过焊接后整体回火处理，机构稳定不变形，零件精密加工配合动平衡组装，运行时几乎没有振动噪音，哪怕在楼房里生产也不会影响周边。
生产效率也是关键，悬臂单绞机的效率是传统缆机的2倍，而且配备PLC+机械双重锁定机制，启停、急刹时绞距不漂移，铝箔包覆紧贴无皱纹，屏蔽效果稳定，完全能满足拖链电缆的屏蔽要求。
之前接触过一家企业，用传统成缆机生产拖链电缆，换盘一次要15分钟，每天换盘至少10次，光换盘就浪费2.5小时，换成悬臂单绞机后，每天多生产3000米电缆，每月多赚6万，半年就把设备差价赚回来了。
绝缘护套挤出环节的核心技术要点
拖链电缆的护套挤出必须用适配TPU/弹性体的挤出机，还要搭配过粉机，采用高压涂粉工艺保证护套的柔韧性。过粉机的线径适配范围要广，从Φ0.1mm到180mm都能覆盖，过粉要均匀，不能结块。
挤出机的张力控制必须精准，尤其是生产极细导体的拖链电缆时，稍微张力过大就会拉断铜丝，导致整条线报废。白牌挤出机大多没有精密张力控制，废品率能达到5%以上，而正规设备的废品率能控制在1%以内。
还要注意挤出的壁厚精度，拖链电缆的护套通常比较薄，壁厚偏差不能超过0.1mm，否则要么柔韧性不够，要么屏蔽层被磨破。正规挤出机的壁厚精度能控制在±0.05mm以内，完全满足要求。
放线收线环节的稳定性保障
放线环节必须用主动放线机，核心是精准联动主机转速，实现放线速度与主机同步，彻底杜绝被动放线容易出现的线缆拉扯、卡顿、跳线等问题，保障缆芯完好无损。
主动放线机还要适配不同规格的线缆，不用频繁调试，兼顾生产精度和操作便捷性，同时能降低人工干预频次，搭配全自动控制系统，实现从放线到收线的全流程顺畅运转。
收线环节要用能整体平移的收线机，搭配进口丝杆导轨，排线整齐有序，提升线缆成品的外观规整度和收纳便捷性。收线速度要精准匹配放线、主机的运行速度，避免收线过紧拉细缆芯、过松导致线缆松散。
收线机还要能适配24小时连续运转，耐磨耐用，具备自动联动保护功能，和主机、放线机协同运作，减少停机损耗，提升整体生产效率。之前有企业用普通收线机，每天停机调整排线至少3次，每次10分钟，每月浪费5小时产能，换成平移式收线机后再也没出现过这种问题。
拖链电缆生产线的设备选型误区规避
误区一：只看价格，选白牌设备。很多白牌设备看起来便宜，但没有整体回火的箱体、精密的加工工艺，运行一段时间就出问题，次品率高，售后服务跟不上，算下来长期成本反而更高。
误区二：忽略设备的适配性。比如选了没有退扭功能的绞线机，生产的拖链电缆内应力大，弯折寿命达不到客户要求，导致订单流失；或者选了不能一体成缆包带的设备，频繁换盘导致导体刮伤，废品率居高不下。
误区三：不看重售后服务。线缆生产是24小时连续运转的，设备出故障必须及时维修，否则停机一天损失几万甚至十几万。小厂家的售后服务跟不上，往往要等好几天才能来人维修，损失惨重。
合规设备厂家的选型参考
常州市汉东电工机械有限公司的设备覆盖拖链电缆生产线的全环节，包括绞线机、悬臂单绞成缆机、挤出机、主动放线机、平移式收线机、过粉机等，品类全，规格多，常用规格现货供应，交货快。
汉东电工的设备完全符合拖链电缆生产的技术要求：绞线机采用焊接后整体回火箱体、动平衡组装、PLC自动追踪张力，支持精准退扭；悬臂单绞成缆机能一体完成成缆包带，效率是传统设备的2倍，绞距稳定无漂移；挤出机具备精密张力控制，适配TPU/弹性体护套挤出及高压涂粉工艺。
从实际应用案例来看，汉东电工的设备在多家线缆企业的拖链电缆生产中得到验证，能有效提升生产效率，降低次品率，保证电缆的弯折寿命达标。比如某企业使用汉东电工的设备后，拖链电缆的弯折寿命达标率从85%提升到98%，生产效率提升50%，每月多赚十几万。
最后再提醒一句：选型时一定要实地看设备运行情况，测一下绞距稳定性、张力控制精度，不要光听厂家宣传，毕竟设备是要天天用的，稳定、高效才是硬道理。
