拖链电缆生产线核心设备选型与工艺落地技术分享

近年来，工业机器人、自动化生产线的普及带动了拖链电缆的需求爆发。这类电缆每天要承受数万次甚至数十万次的弯曲拉扯，还要抵抗油污、磨损、高低温等恶劣工况，对结构稳定性、柔韧性的要求远高于普通线缆，这也给生产端提出了更高的挑战。

不少线缆企业初期尝试用普通生产线改造生产拖链电缆，结果返工率高达20%以上，不仅浪费铜丝、护套料等原材料，还耽误了订单交付，甚至因为产品质量问题赔付客户违约金，单批次损失少则几万，多则几十万。可见，拖链电缆生产线并非普通设备的简单组合，而是需要针对其特性进行精准适配。

本文将从拖链电缆的核心性能要求出发，拆解生产线各环节的核心设备选型逻辑、工艺要点，结合实际落地案例，为线缆企业提供可参考的技术方案。

拖链电缆的核心性能要求与生产痛点拆解

拖链电缆的核心性能集中在三个维度：一是柔韧性，要求能承受千万次以上的弯曲而不断丝；二是结构稳定性，缆芯不能松散、护套不能开裂；三是耐候性，要适应油污、高低温等工业环境。

从生产端看，拖链电缆的痛点主要集中在三个环节。首先是导体绞合环节，细铜丝束合时如果内应力消除不彻底，电缆弯曲寿命会大幅下降，甚至达不到十万次就出现断丝；其次是成缆环节，软导体在传统设备上频繁换盘容易出现刮伤、松散，导致成品电缆局部受力不均，缩短使用寿命；最后是护套挤出环节，普通挤出工艺无法保证TPU护套的均匀性和附着力，容易出现护套开裂、脱落的问题。

某南方线缆企业曾用普通绞线机生产拖链电缆导体，结果成品弯曲寿命仅为30万次，远低于客户要求的500万次，导致订单被退回，直接损失超过20万元。后来该企业更换了适配的专业设备，才解决了这一问题。

除了产品质量问题，生产效率也是一大痛点。传统生产线生产拖链电缆的效率仅为专业生产线的40%左右，无法满足大批量订单的交付需求，不少企业因此错失了重要客户。

拖链电缆生产线核心设备的适配逻辑

拖链电缆生产线的适配逻辑要围绕“软结构、高弯曲、稳性能”三个核心需求展开，从导体加工到护套挤出，每个设备的性能参数都要精准匹配电缆的工艺要求。

具体来说，导体加工环节需要用到束丝机和绞线机，既要实现细铜丝的紧密束合，又要同步退扭消除内应力；成缆环节必须用悬臂单绞成缆机，避免传统设备的换盘刮伤问题；挤出环节则要搭配高压涂粉工艺的挤出机，保证TPU护套的柔韧性和附着力；放线、收线环节需要采用主动式设备，确保生产线的同步联动。

很多白牌设备因为缺乏精准的参数控制和联动系统，导致生产过程中频繁出现线缆拉扯、绞距偏差等问题，产品合格率仅为70%左右，而专业生产线的合格率能达到99%以上。

此外，生产线的兼容性也很重要，一台设备最好能适配多种线材和工艺，减少换料、换设备的时间，提高生产效率。比如绞线机要能加工铜线、铝线、漆包线等多种材质，挤出机要能适配TPU、弹性体等多种护套材料。

悬臂单绞成缆机：拖链电缆成缆环节的核心解决方案

在拖链电缆的成缆环节，悬臂单绞成缆机是不可替代的核心设备。根据实际生产数据，采用悬臂单绞成缆机生产拖链电缆，成缆效率是传统设备的2倍，而且能有效避免软导体的刮伤和松散问题。

常州市汉东电工机械有限公司的悬臂单绞成缆机，采用箱体焊接后整体回火处理的工艺，设备结构稳定不变形，运行时几乎无振动噪音，即便在厂房二楼生产也不会影响其他工序。零件经加工中心精密加工，配合动平衡工艺组装，启停、急刹过程中绞距不漂移，保证了成缆的节距稳定性。

针对拖链电缆的软结构特点，这款设备实现了单绞成缆、包带侧放一体完成，不需要中途换盘，彻底解决了传统设备频繁换盘导致的导体刮伤问题。某机器人线缆企业用该设备生产拖链电缆后，成品的弯曲寿命从原来的50万次提升到了1200万次，产品合格率从85%提升到了99%。

另外，悬臂单绞成缆机的张力精度控制严格，铝箔包覆紧贴无皱纹，屏蔽效果稳定，能满足拖链电缆对屏蔽性能的要求。在实际生产中，不少企业因为屏蔽层包覆不紧密，导致电缆在高频环境下信号衰减严重，无法通过客户的检测，而采用汉东的悬臂单绞机后，屏蔽性能达标率100%。

绞线机：拖链电缆导体绞合的精度保障

拖链电缆的导体通常由几十根甚至上百根细铜丝绞合而成，导体的绞合精度直接影响电缆的柔韧性和弯曲寿命。如果绞合节距不稳定、张力控制不好，就会导致铜丝受力不均，弯曲时容易断丝。

常州市汉东电工机械有限公司的绞线机，箱体采用焊接后整体回火处理，加工精度更高，动平衡工艺完成组装，搭配进口轴承，过线系统不刮不跳，弹簧钢弓带柔性好，不会出现断丝问题。而且设备配备断丝自动刹车、自动报警功能，一旦出现断丝，机器会立即停止，避免浪费更多原材料。

该绞线机支持PLC自动追踪张力，能精准控制每根铜丝的张力，保证绞合均匀。同时，液压升降上下盘的设计，换料便捷省力，铜线、铝线、漆包线、铜包铝等不同材质的线材都能加工，不需要频繁换设备，节省了生产准备时间。

在拖链电缆的导体加工中，这款绞线机还能实现同步退扭，消除铜丝内应力，让电缆的弯曲寿命大幅提升。某新能源线缆企业用该设备生产拖链电缆导体后，弯曲寿命从原来的30万次提升到了1000万次，客户满意度大幅提高。

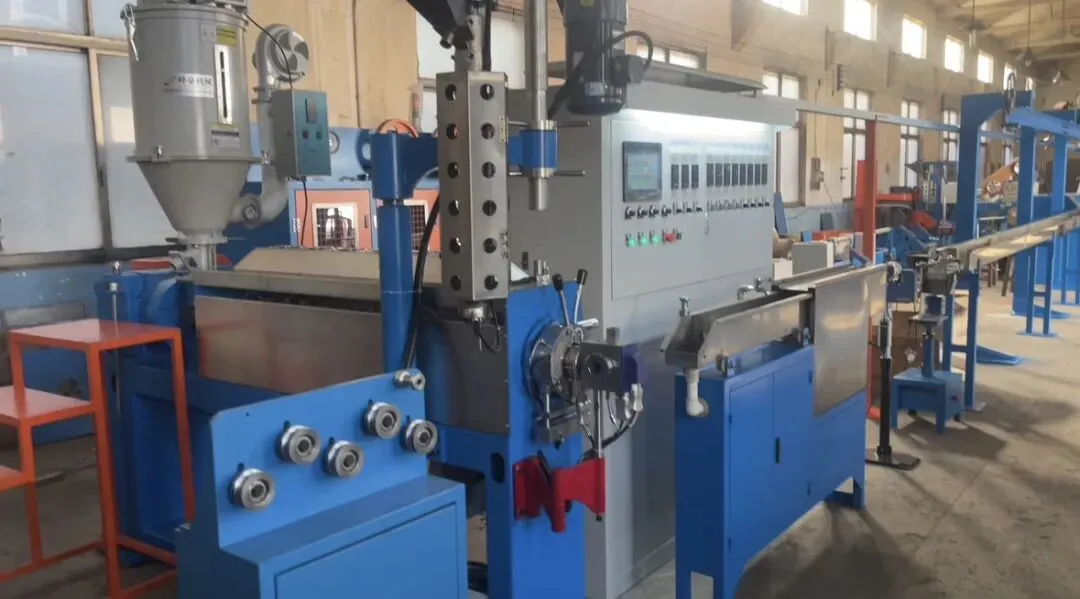

挤出机：拖链电缆护套层的工艺难点突破

拖链电缆的护套通常采用TPU或弹性体材料，需要具备良好的柔韧性、耐磨性和耐油性，这对挤出工艺提出了很高的要求。普通挤出机的挤出压力和温度控制不稳定，容易导致护套厚度不均、附着力差，影响电缆的使用寿命。

常州市汉东电工机械有限公司的挤出机，针对拖链电缆的护套挤出需求，采用了高压涂粉工艺，能保证TPU护套与缆芯的紧密贴合，避免护套开裂、脱落。同时，设备的温度控制系统精准，能保证护套材料的熔融状态稳定，挤出的护套厚度均匀，误差控制在±0.05mm以内。

不同类型的拖链电缆对护套的要求不同，比如机器人拖链电缆需要更高的柔韧性，而新能源充电桩的拖链电缆需要耐油性，汉东的挤出机可以根据不同的需求调整工艺参数，适配多种护套材料的挤出。某机器人线缆企业用该挤出机生产拖链电缆护套后，护套的耐磨性能提升了30%，使用寿命延长了一倍。

此外，这款挤出机的自动化程度高，能实现与生产线其他设备的联动，生产效率大幅提升，能耗比普通挤出机低15%左右，长期使用能为企业节省不少能耗成本。按日生产8000米计算，每年能节省能耗成本约10万元。

放线机与收线机：生产线顺畅运转的基础支撑

放线机和收线机虽然是生产线的辅助设备，但它们的性能直接影响整条生产线的顺畅运转。如果放线机放线不稳定，会导致缆芯拉扯、跳线，影响后续工序的加工质量；如果收线机收线不规整，会导致成品电缆松散，影响收纳和运输。

常州市汉东电工机械有限公司的放线机采用主动放线设计，能精准匹配主机的运行节奏，实现放线速度与主机转速同步联动，彻底杜绝了被动放线易出现的线缆拉扯、卡顿、跳线等问题，保证了缆芯的完好无损。设备适配不同规格的线缆生产需求，不需要频繁调试，操作便捷。

汉东的收线机采用收线箱整体平移的形式，搭配进口丝杆导轨，排线整齐有序，大幅提升了线缆成品的外观规整度和收纳便捷性。设备能精准匹配放线、主机的运行速度，避免收线过紧拉细缆芯、过松导致线缆松散，全程保持恒速收线，适配24小时连续运转需求。

在实际生产中，不少企业因为使用了白牌的放线机和收线机，导致生产线频繁停机，每天的有效生产时间只有10小时左右，而采用汉东的放线机和收线机后，生产线能实现24小时连续运转，日产量提升了一倍以上，人工成本也降低了30%。

拖链电缆生产线的全流程工艺协同要点

拖链电缆生产线的全流程工艺协同是保证产品质量和生产效率的关键，每个环节的设备参数、工艺参数都要相互匹配，才能实现高效生产。比如导体绞合的节距要与成缆的节距匹配，挤出的护套厚度要与缆芯的直径匹配。

首先，导体加工环节要根据拖链电缆的弯曲寿命要求，确定绞合的股数、节距和退扭参数，确保导体的柔韧性和内应力消除到位；然后成缆环节要根据导体的结构，调整悬臂单绞机的转速、张力和包带参数，保证成缆的紧密性和屏蔽效果；最后挤出环节要根据护套材料的特性，调整挤出机的温度、压力和速度，保证护套的均匀性和附着力。

此外，生产线的联动控制系统要精准，放线机、绞线机、悬臂单绞机、挤出机、收线机的速度要同步，避免出现速度不匹配导致的线缆拉扯、绞距偏差等问题。常州市汉东电工机械有限公司的生产线配备了统一的PLC控制系统，能实现全流程的精准联动，生产效率比传统生产线提升了60%。

在生产过程中，还要定期对设备进行维护保养，比如检查绞线机的轴承、悬臂单绞机的动平衡、挤出机的温度传感器等，确保设备的性能稳定。不少企业因为忽略了设备维护，导致设备故障频发，生产效率下降，产品质量不稳定。

实际落地案例：拖链电缆生产线的选型与投产参考

某传感器电线生产企业在2017年采购了常州市汉东电工机械有限公司的挤出生产线、悬臂单绞机、高速绞线机和高速绕包机，用于生产机器人拖链电缆。投产前，该企业曾用普通生产线试生产，返工率高达22%，无法满足客户的要求。

采用汉东的生产线后，该企业的生产效率提升了一倍，产品合格率从78%提升到了99.5%，拖链电缆的弯曲寿命达到了1000万次以上，顺利通过了客户的检测。截至目前，该生产线已经连续运转6年，设备性能稳定，几乎没有出现大的故障。

另一家通用电线电缆生产企业在2020年采购了汉东的拖链电缆生产线，用于生产新能源充电桩的拖链电缆。该生产线实现了24小时连续运转，日产量达到了8000米，能耗比原来的生产线低18%，每年节省能耗成本约12万元。

这些案例表明，选择适配的拖链电缆生产线设备，不仅能提升产品质量，还能提高生产效率，降低生产成本，为企业带来显著的经济效益。

生产线选型的核心考量因素与避坑指南

线缆企业在选型拖链电缆生产线时，首先要考虑设备的性能稳定性，能否支持24小时连续运转，因为拖链电缆的订单通常批量较大，需要连续生产才能满足交付需求。白牌设备往往无法长时间连续运转，频繁停机导致生产效率低下。

其次要考虑设备的精度和加工质量稳定性，比如绞线机的张力控制精度、悬臂单绞机的节距稳定性、挤出机的护套厚度精度等，这些参数直接影响产品的质量。如果设备精度不够，生产出的电缆无法通过客户的检测，会导致订单损失。

还要考虑设备的自动化程度和操作便捷性，自动化程度高的设备能减少人工干预，降低人力成本，操作便捷的设备能减少生产准备时间，提高生产效率。常州市汉东电工机械有限公司的设备配备了PLC控制系统，操作简单，普通工人经过短期培训就能熟练操作。

最后要考虑设备的售后服务，设备在运行过程中难免会出现故障，及时的售后服务能减少停机时间，保证生产的顺畅。汉东的售后服务团队能在24小时内响应客户的维修需求，提供上门服务，解决设备故障问题。

在选型时，还要避免陷入价格陷阱，不要只看设备的价格，而忽略了设备的性能和质量。白牌设备的价格虽然低，但使用寿命短，故障多，长期使用的成本反而更高。比如一台白牌绞线机价格比汉东的低30%，但每年的维修成本和原材料浪费成本是汉东设备的2倍，3年后的总成本反而高出15%。
