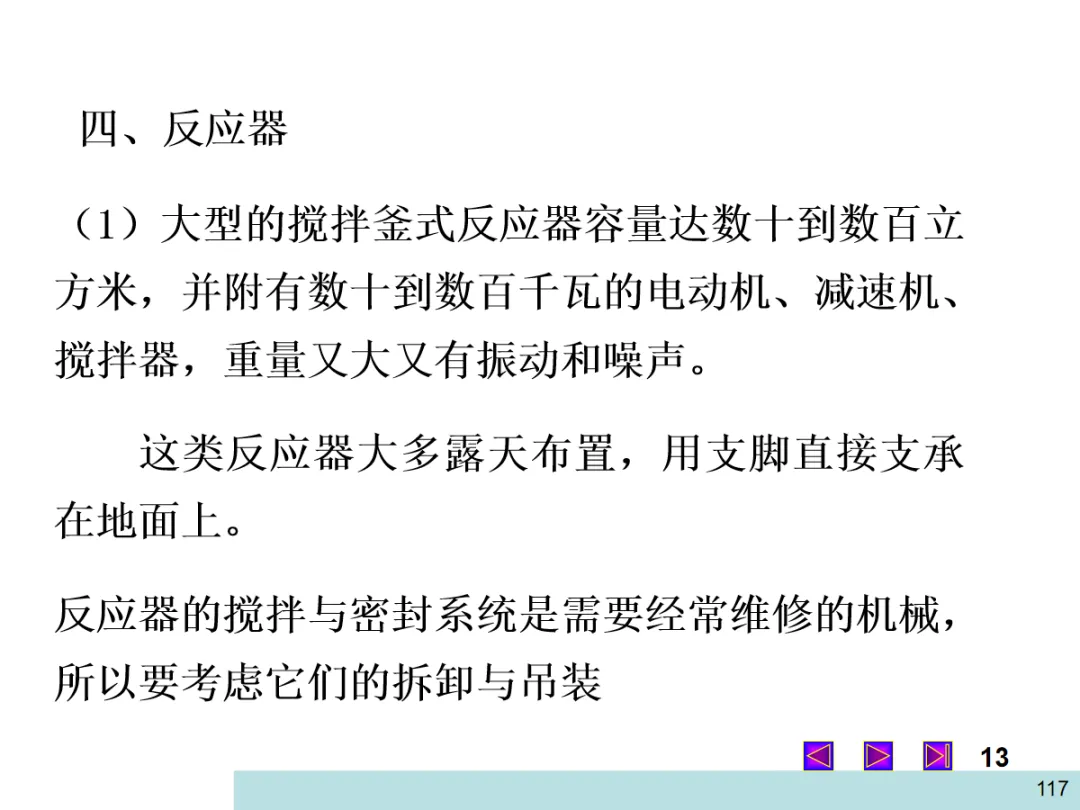

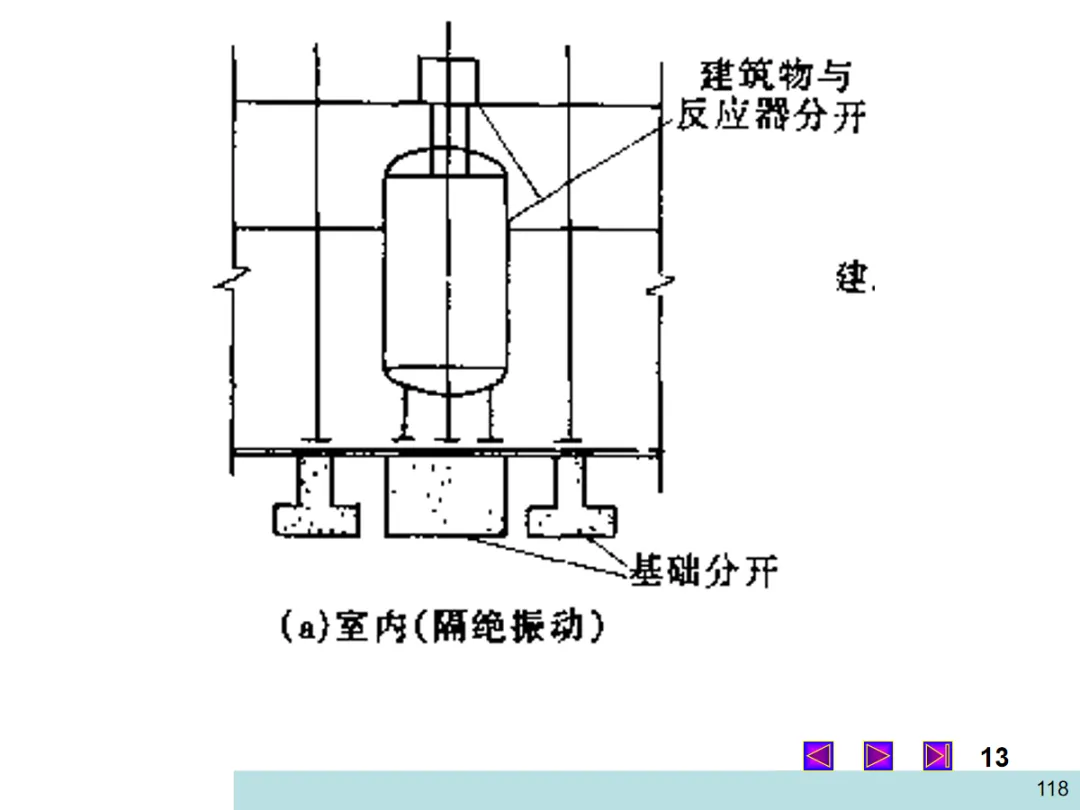

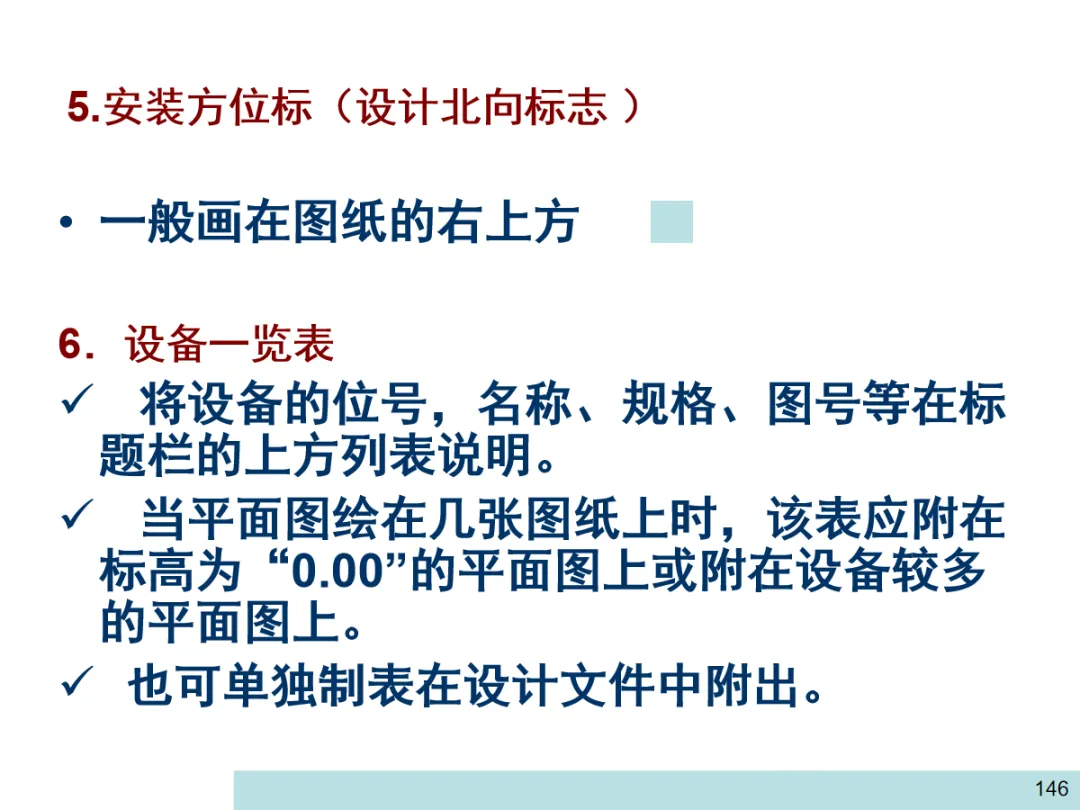

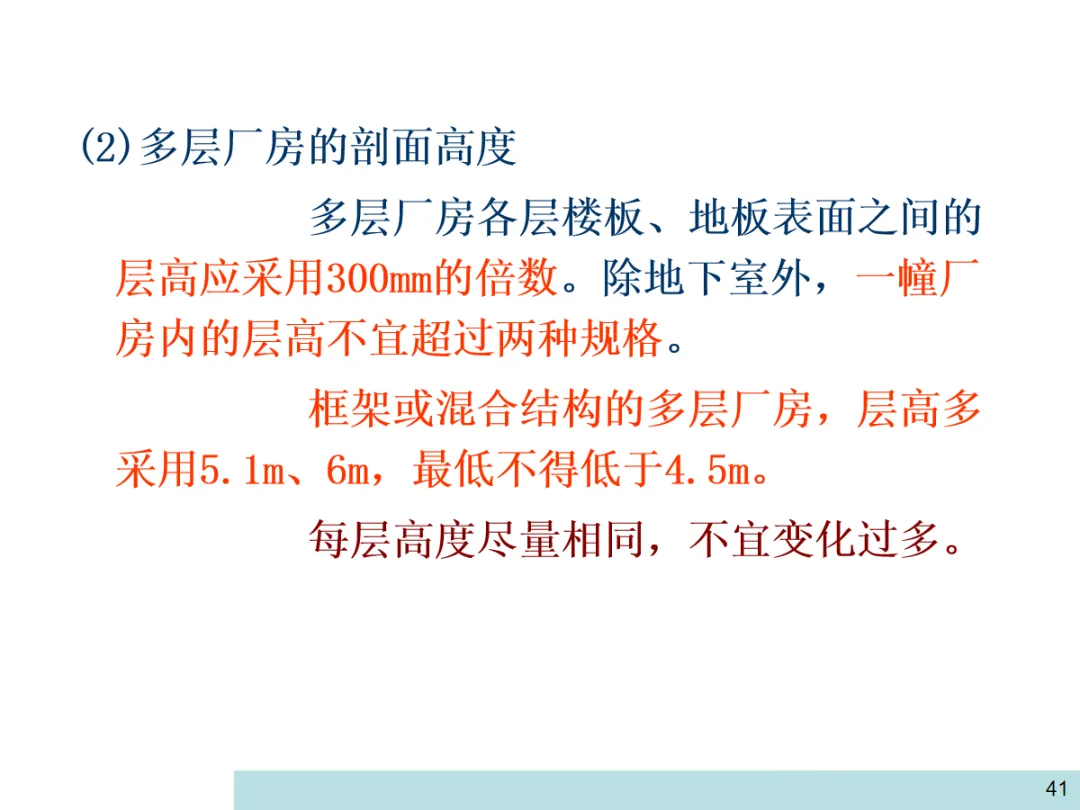

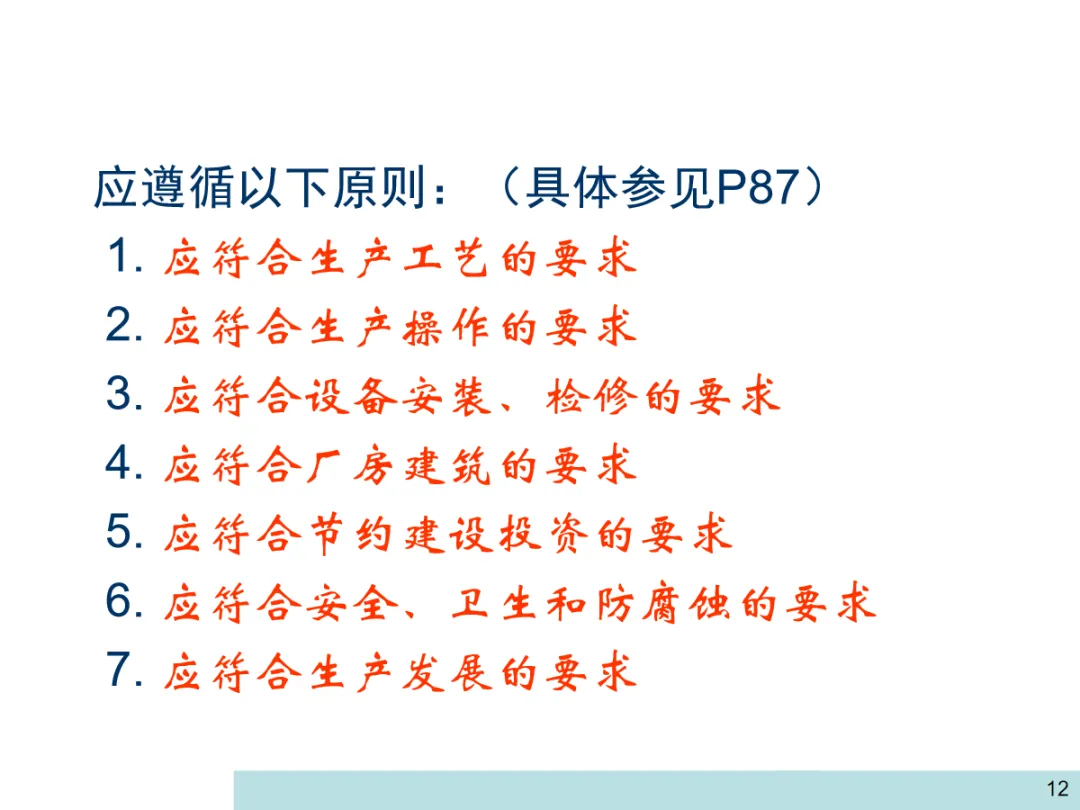

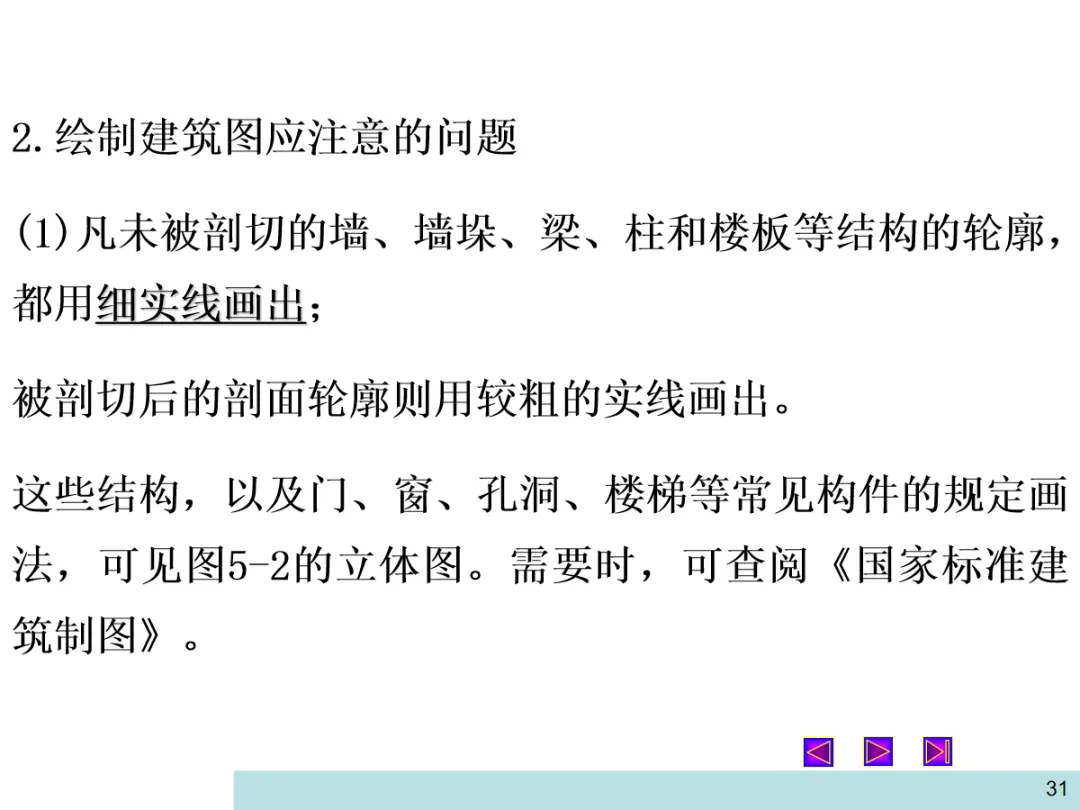

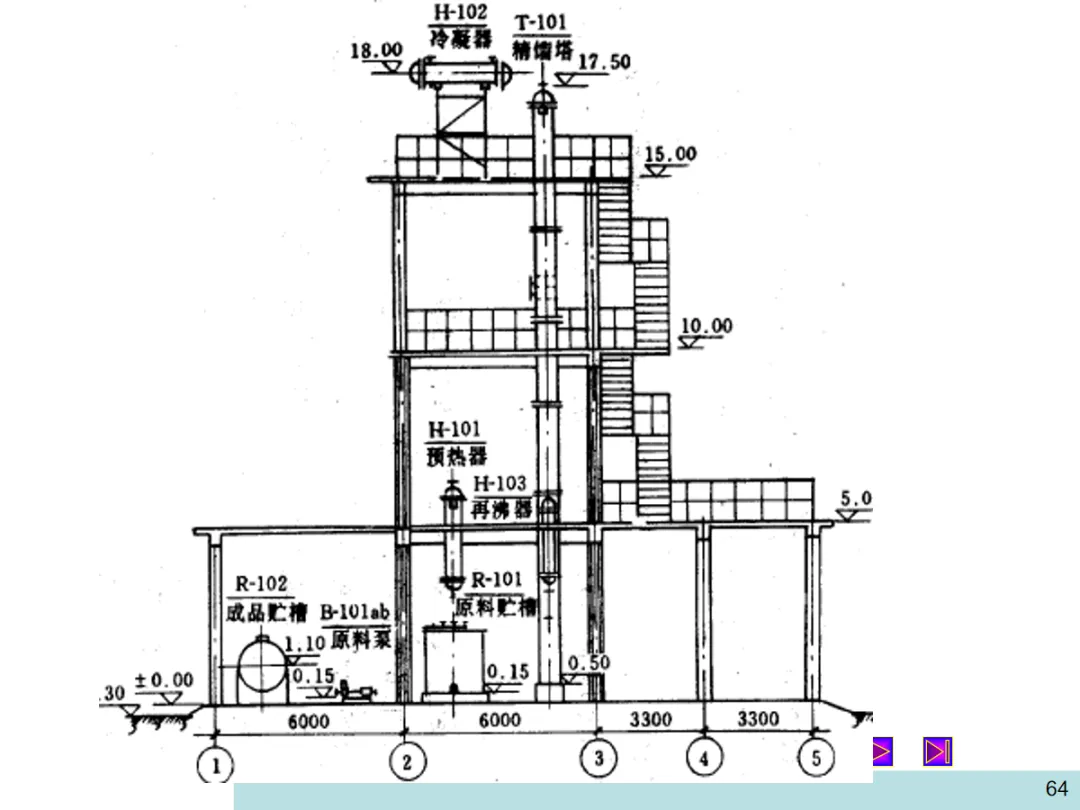

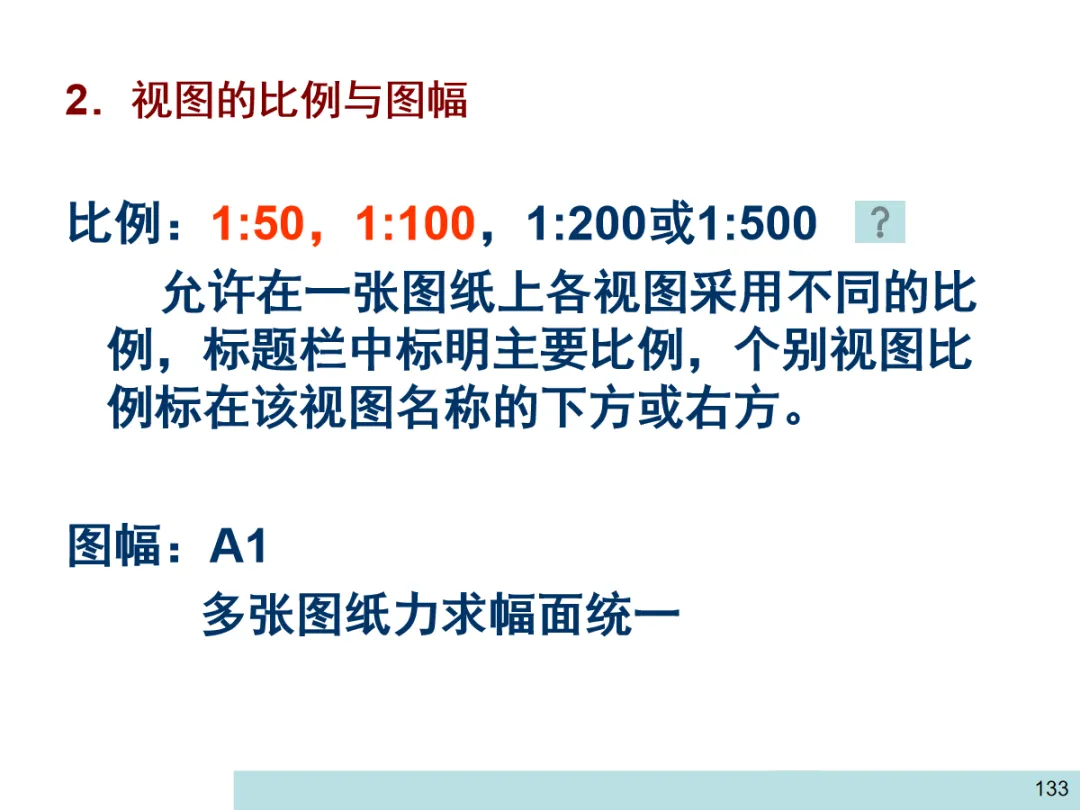

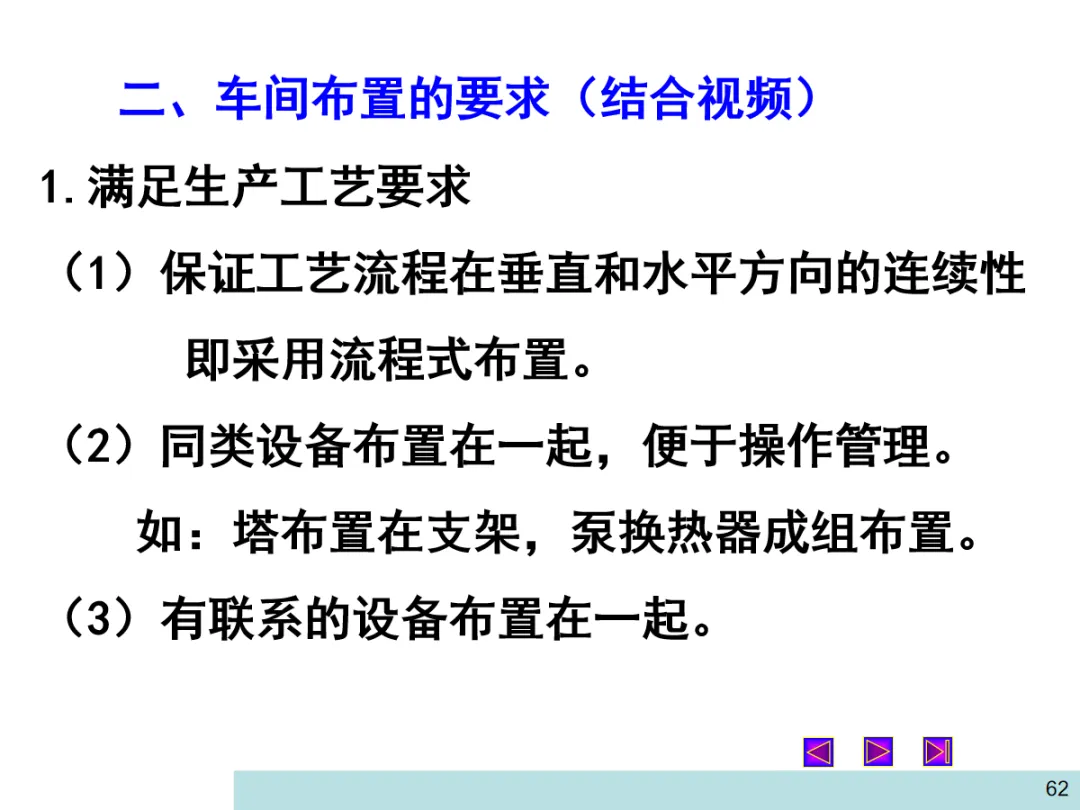

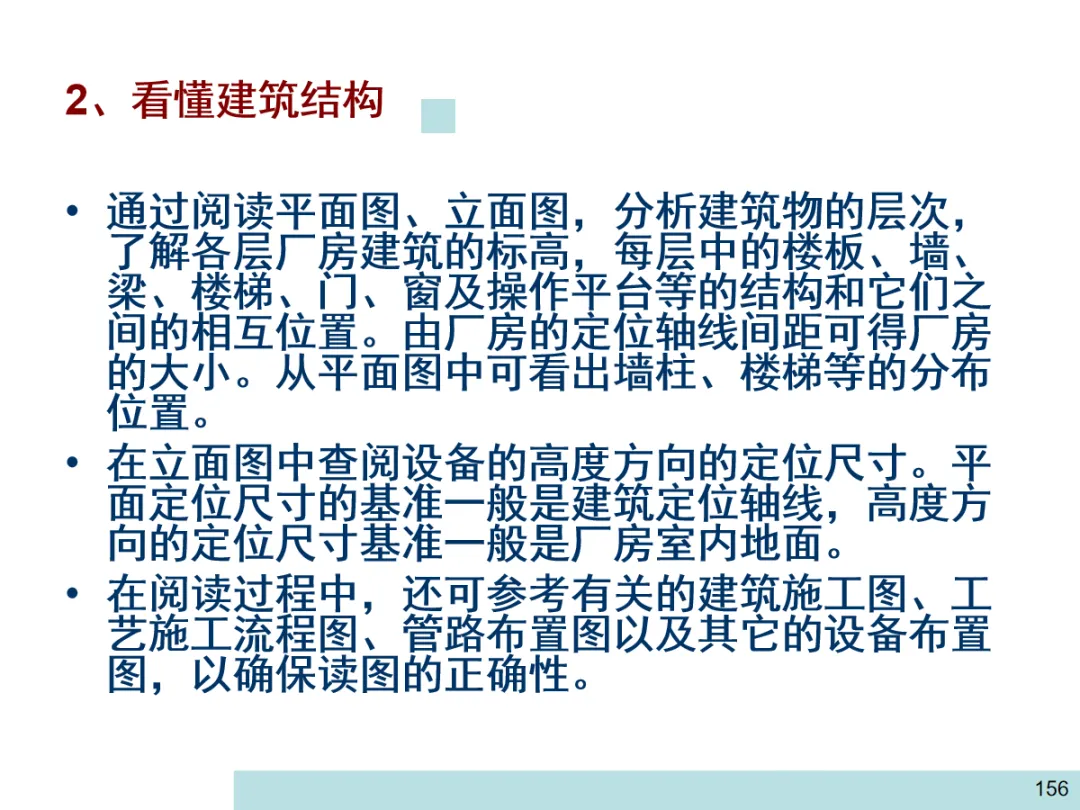

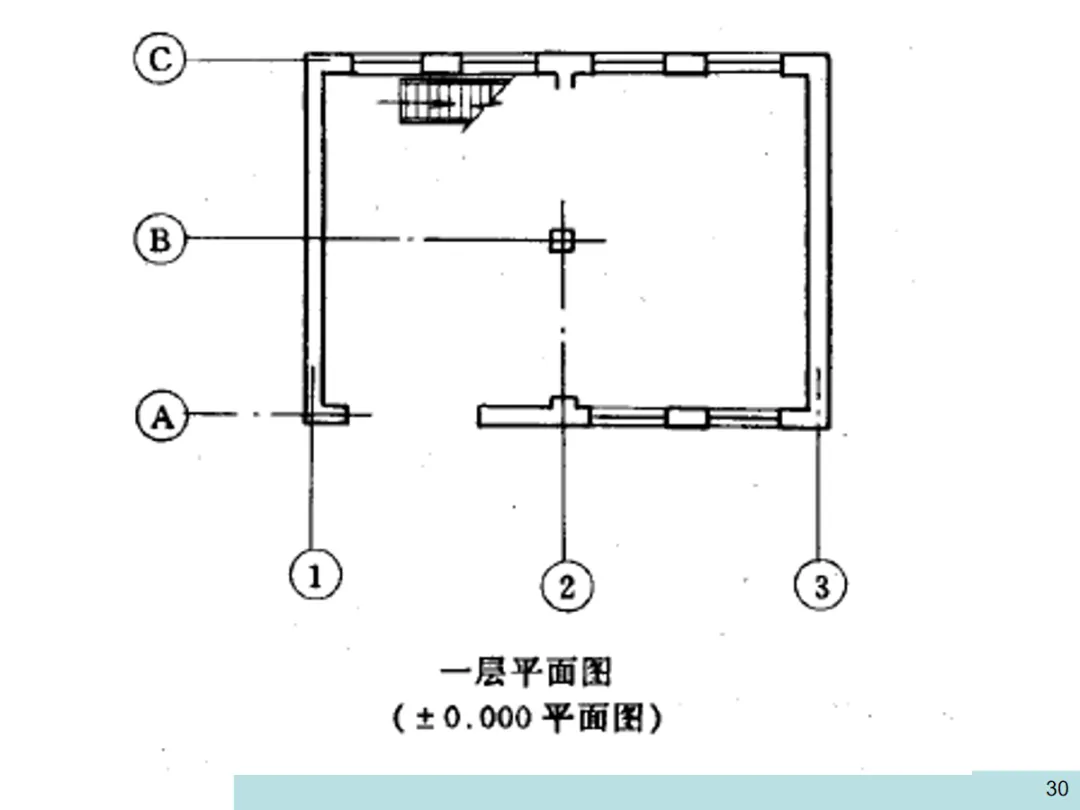

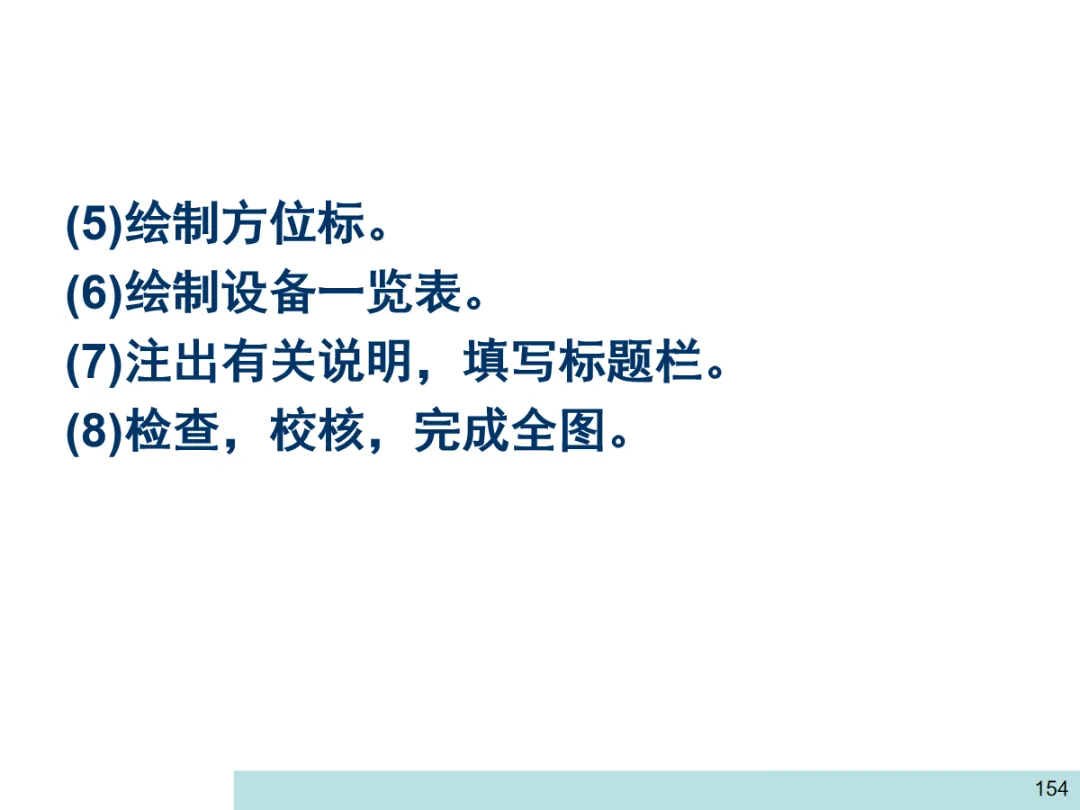

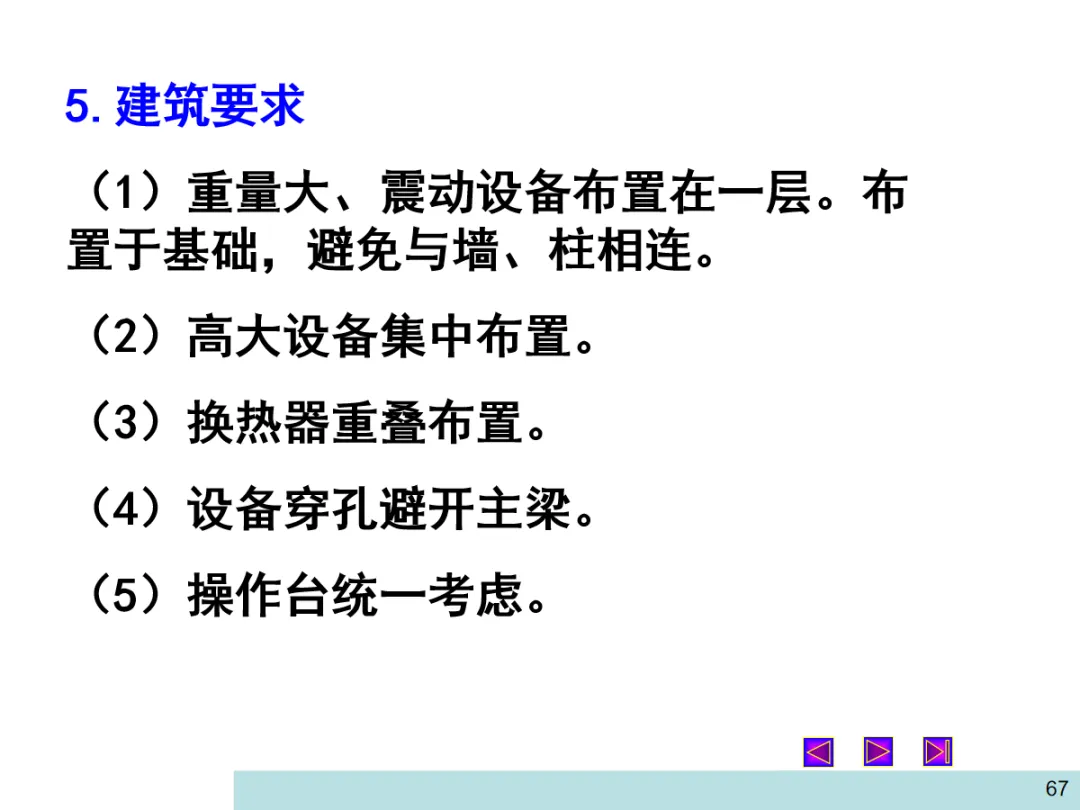

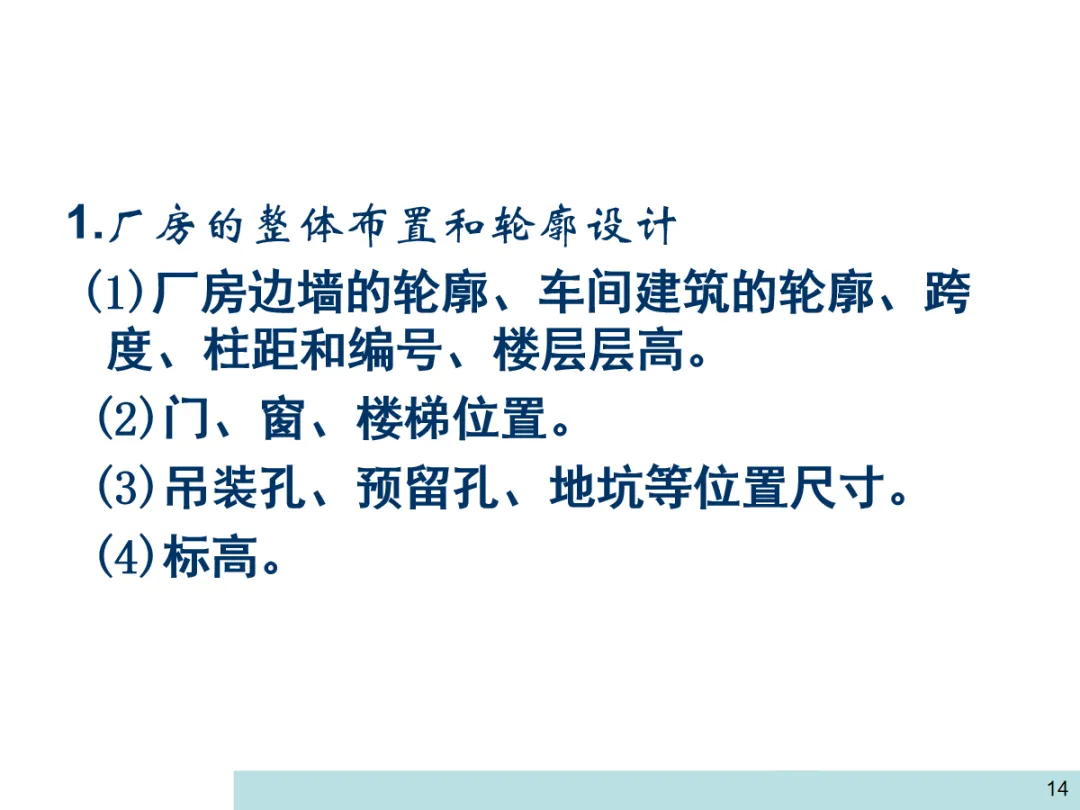

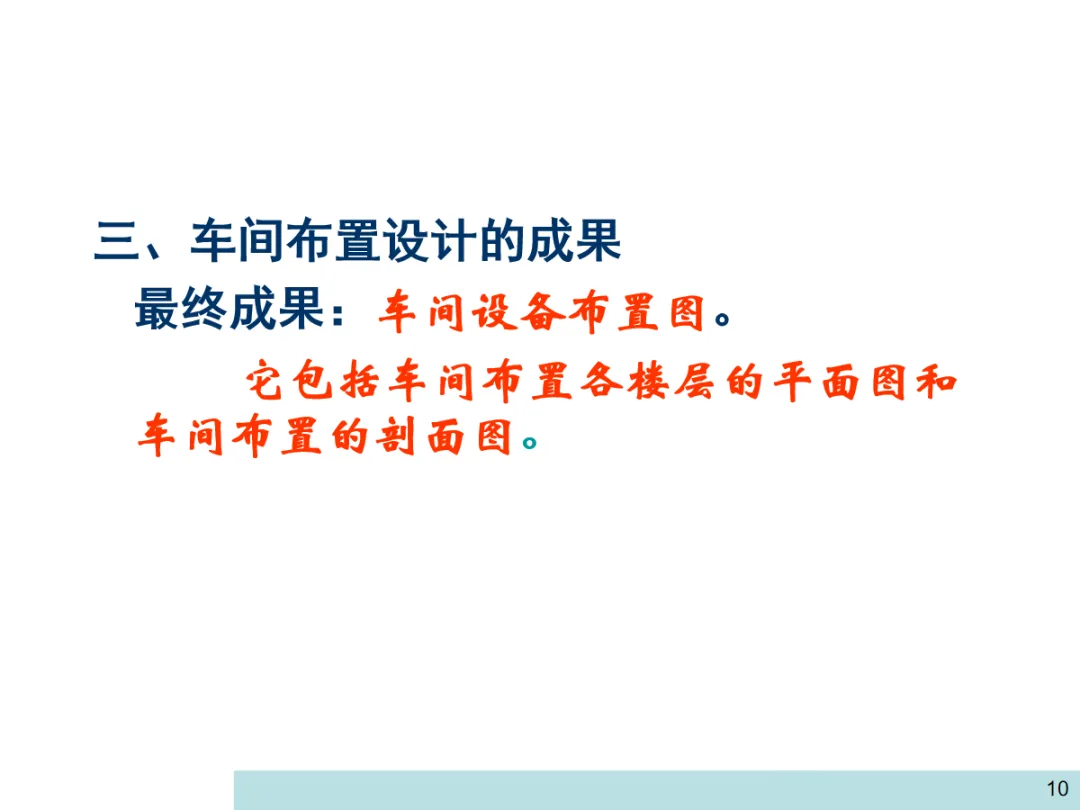

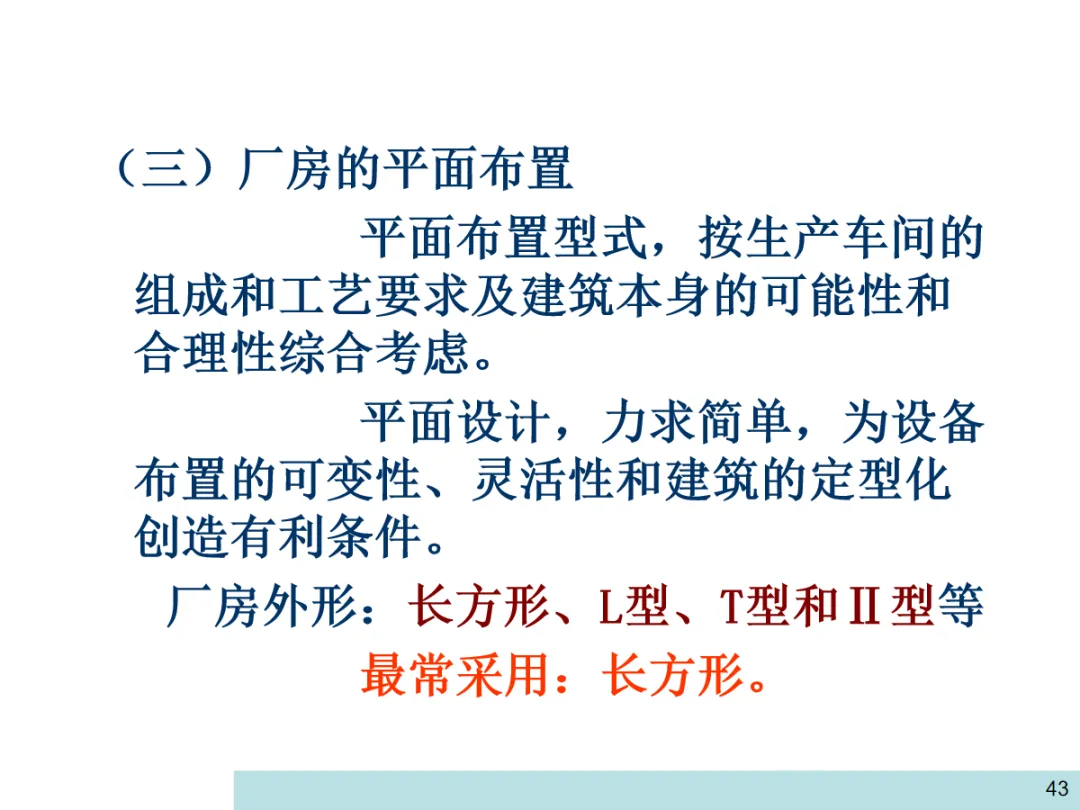

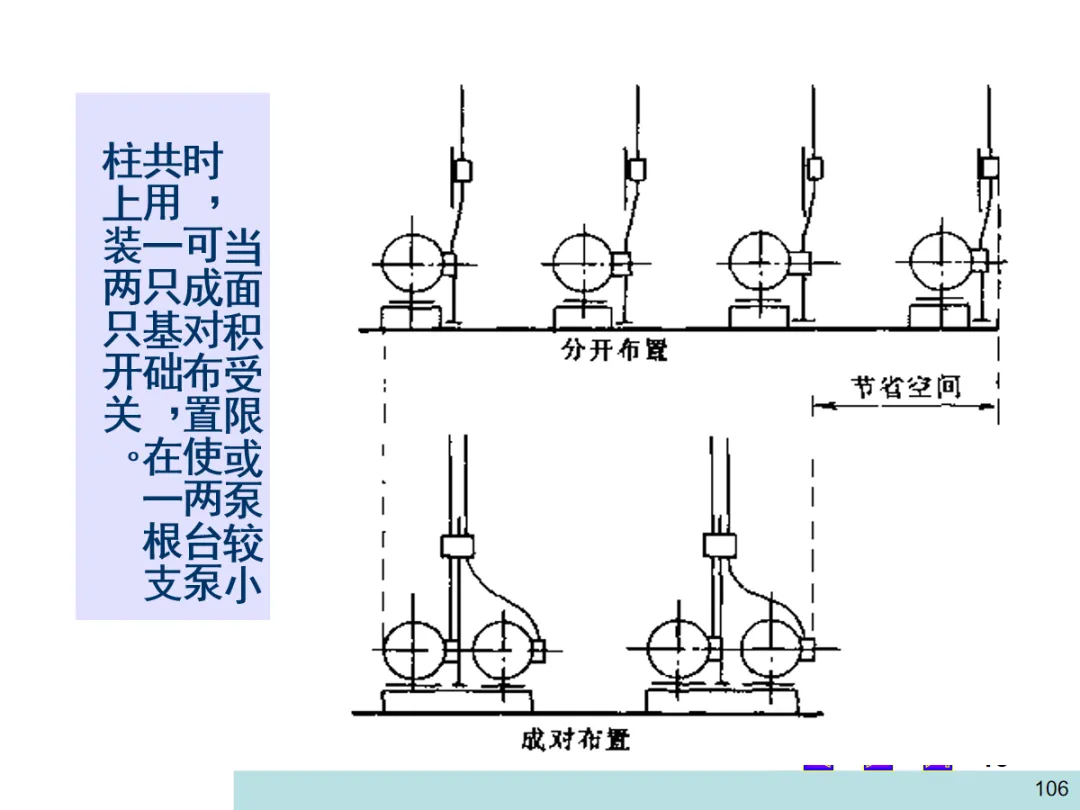

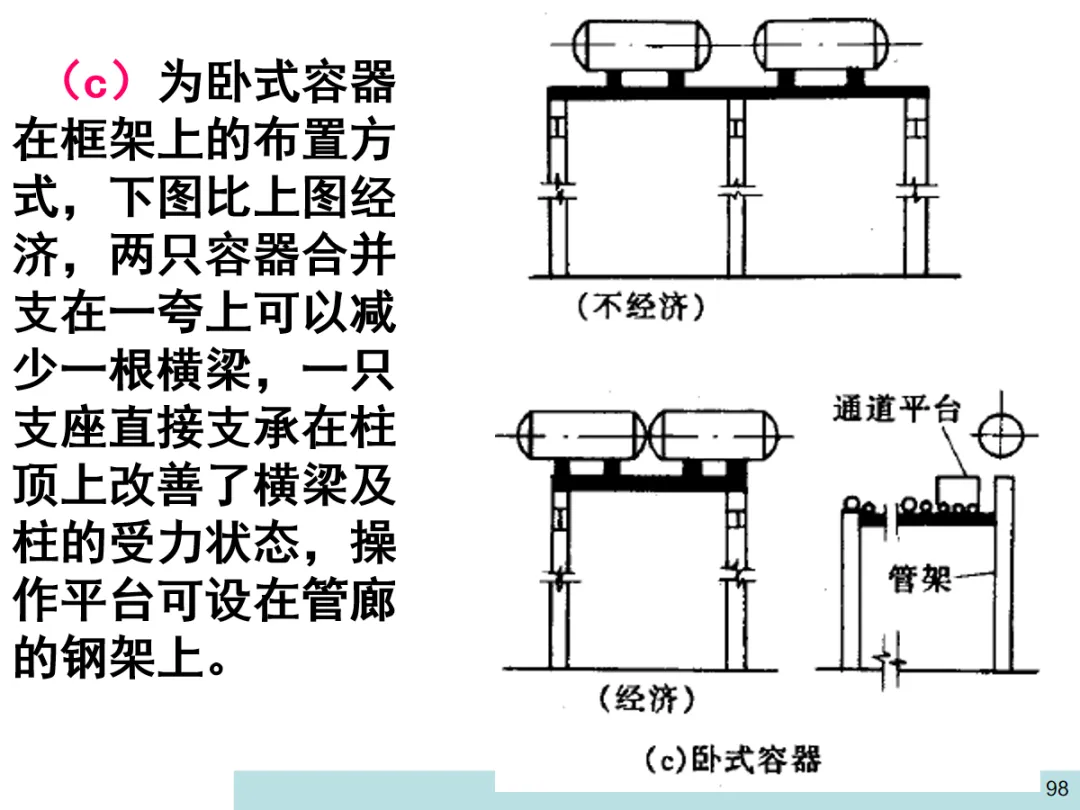

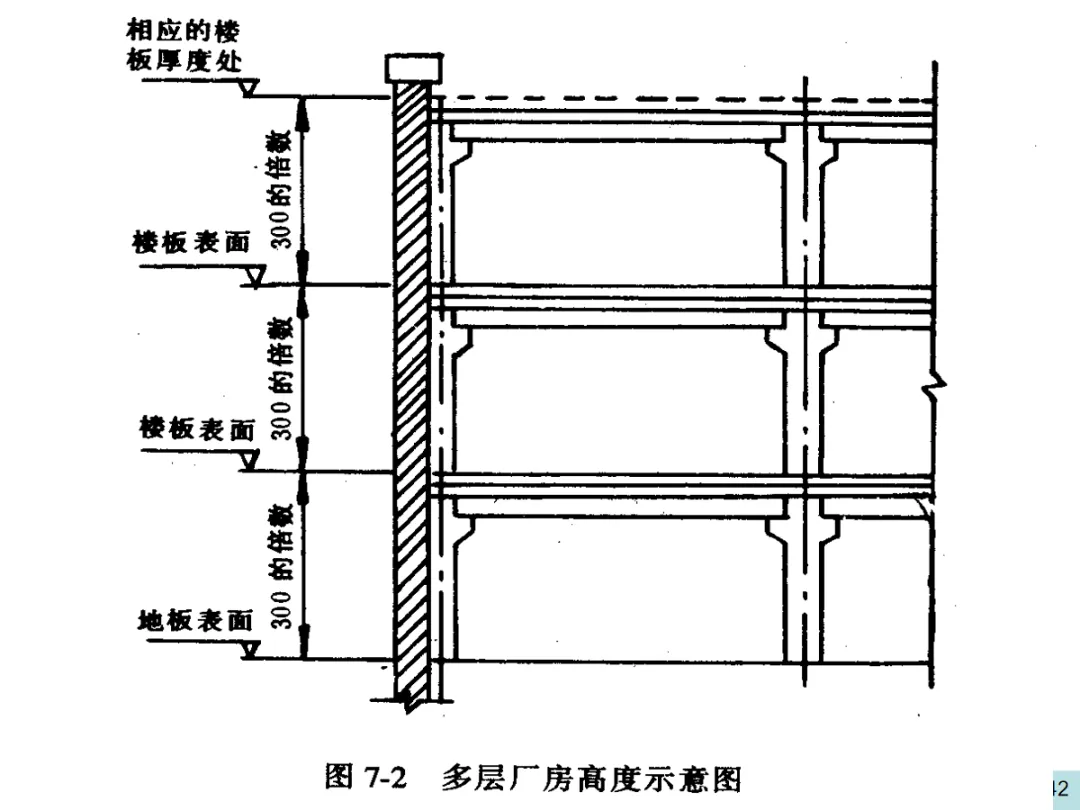

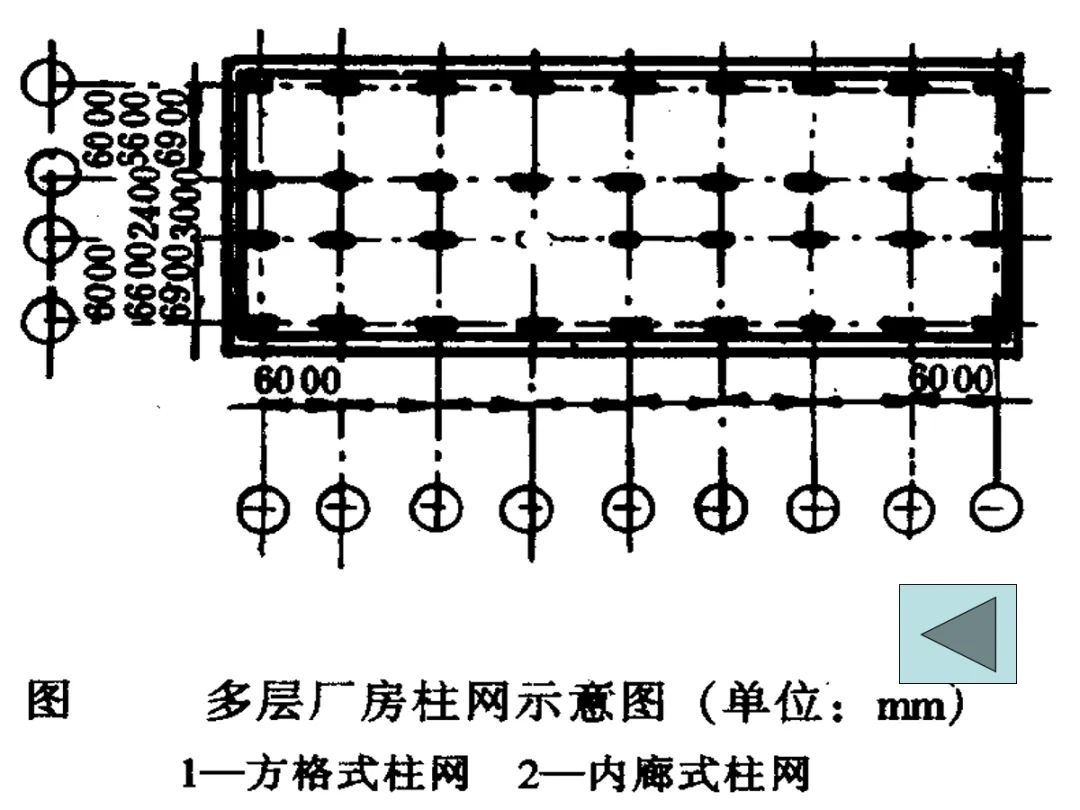

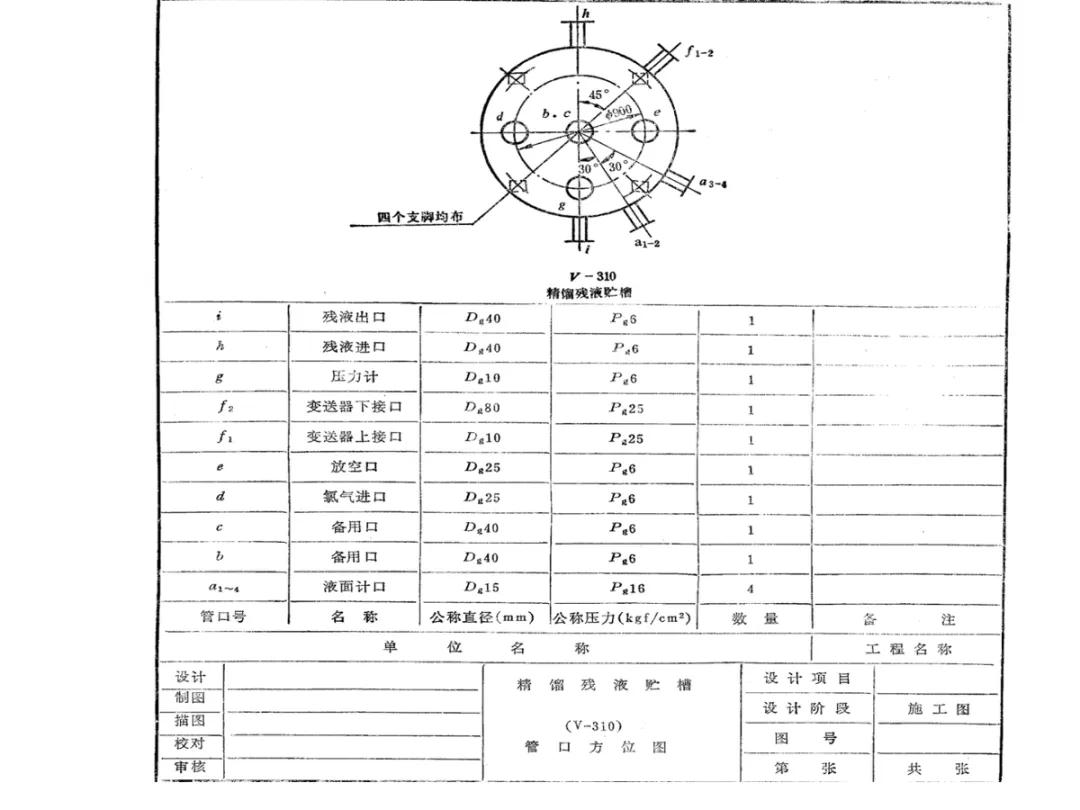

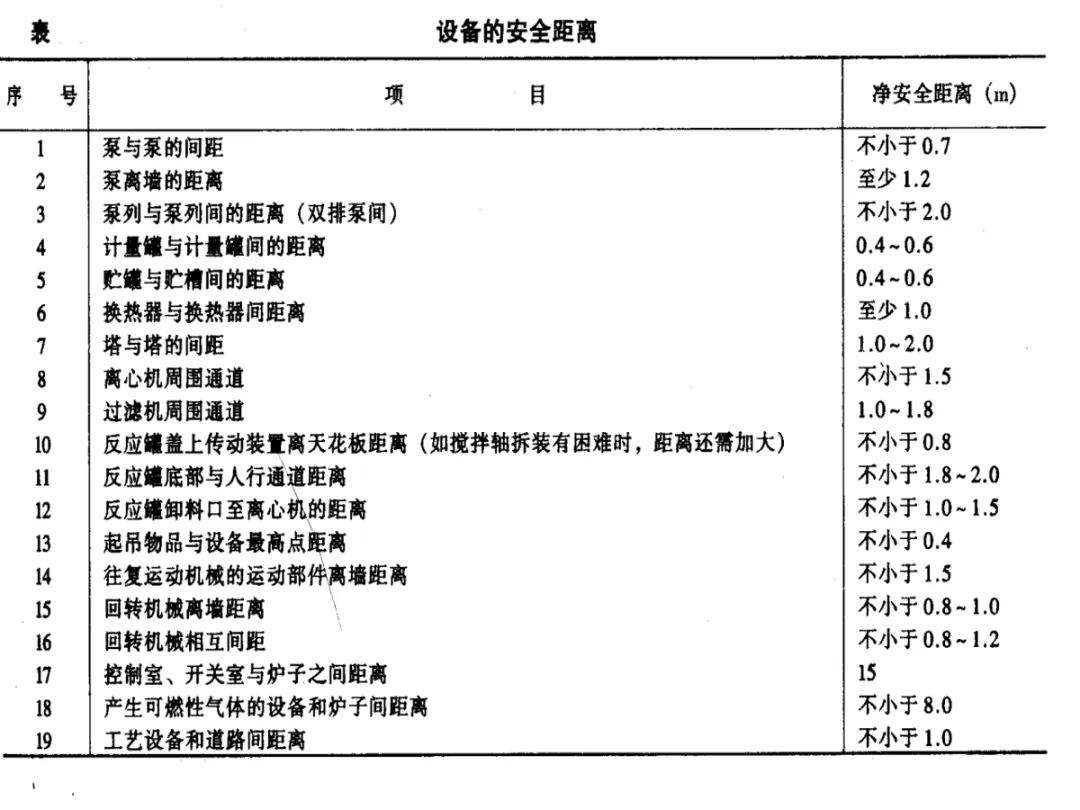

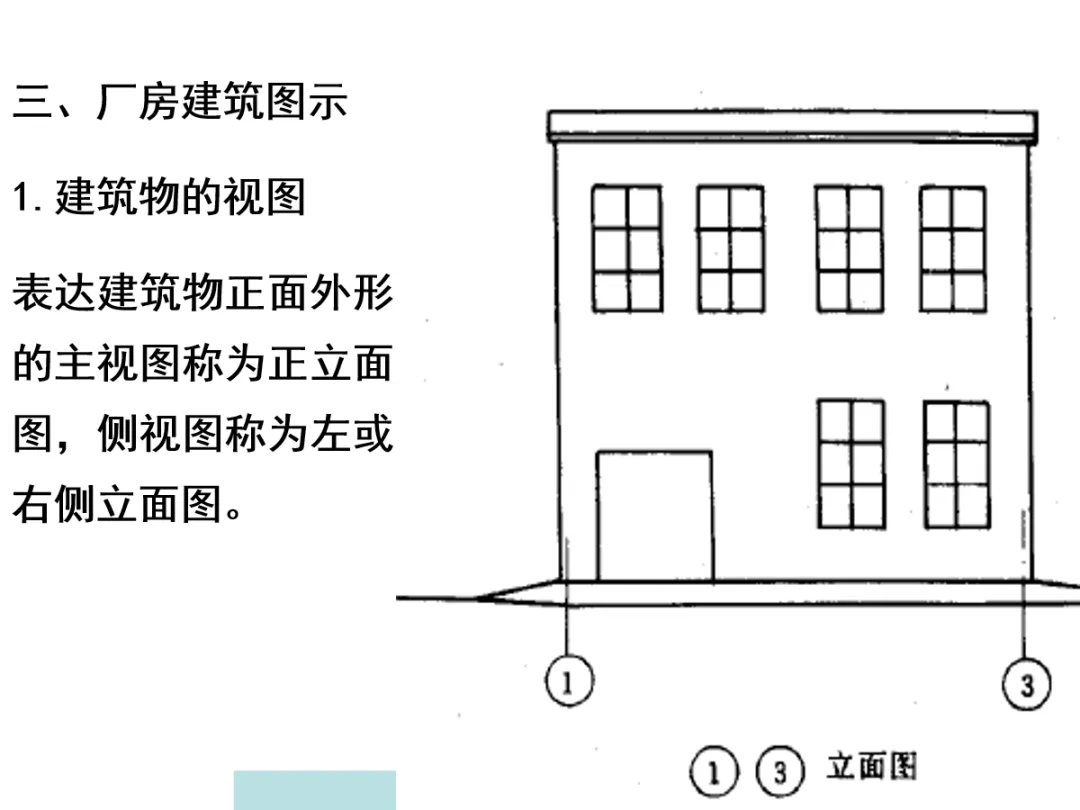

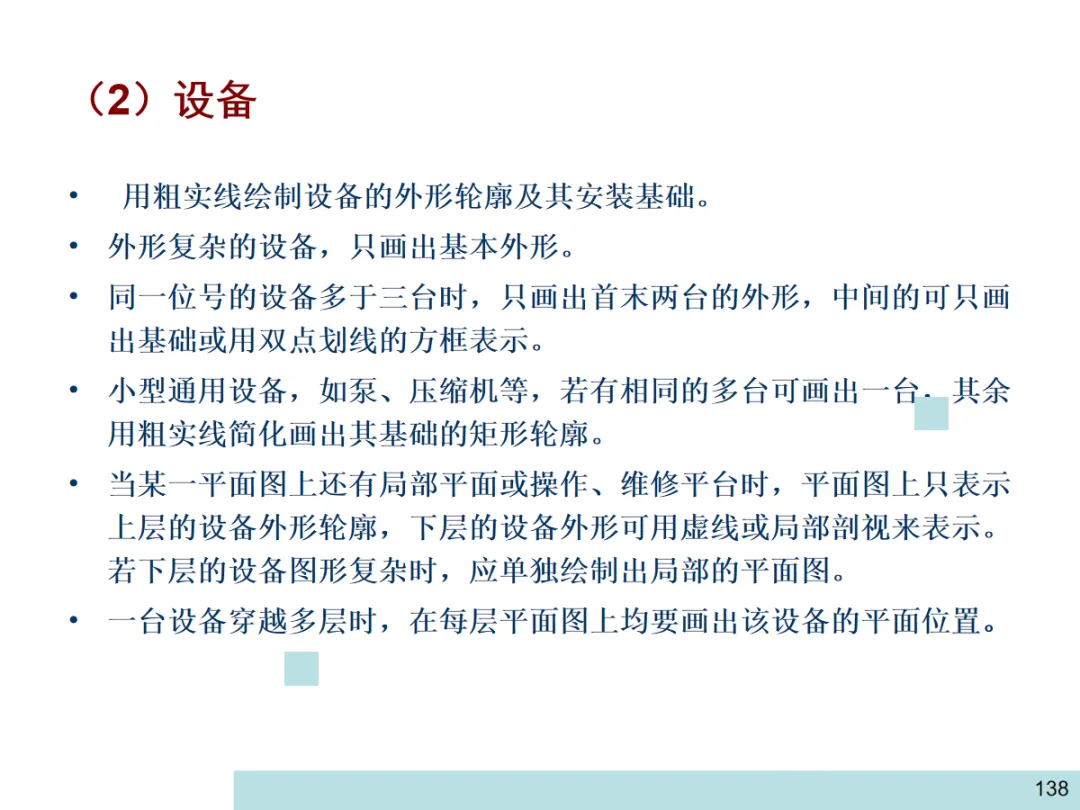

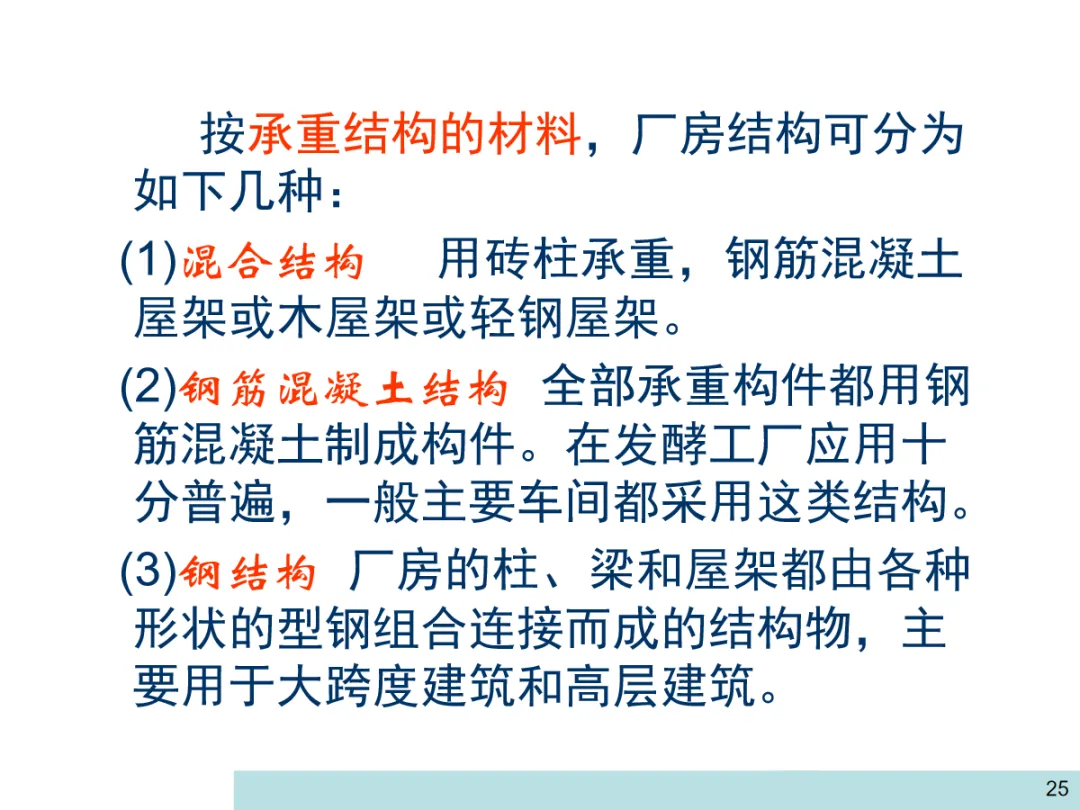

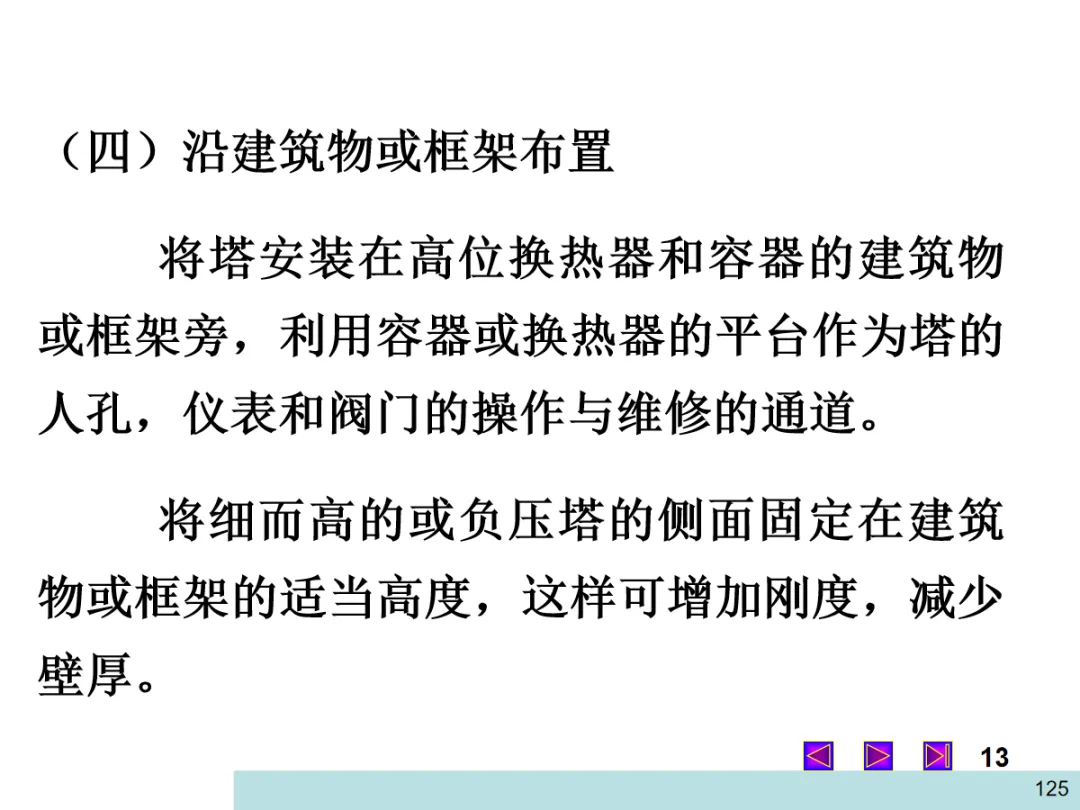

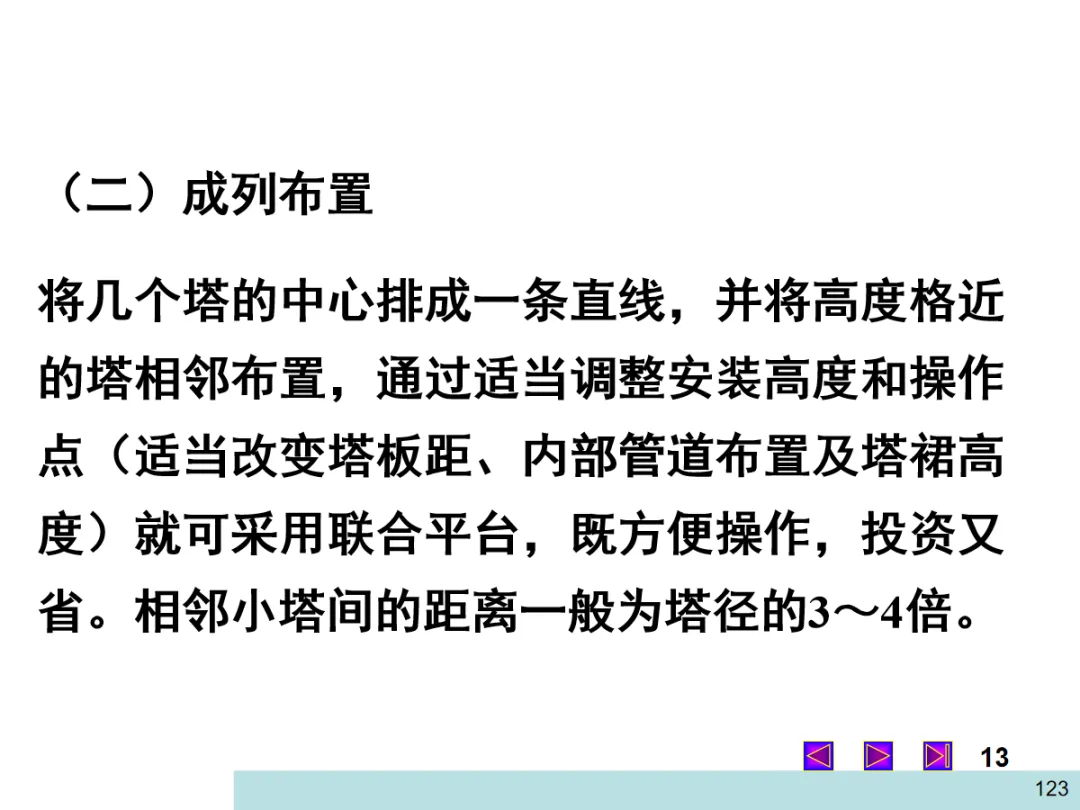

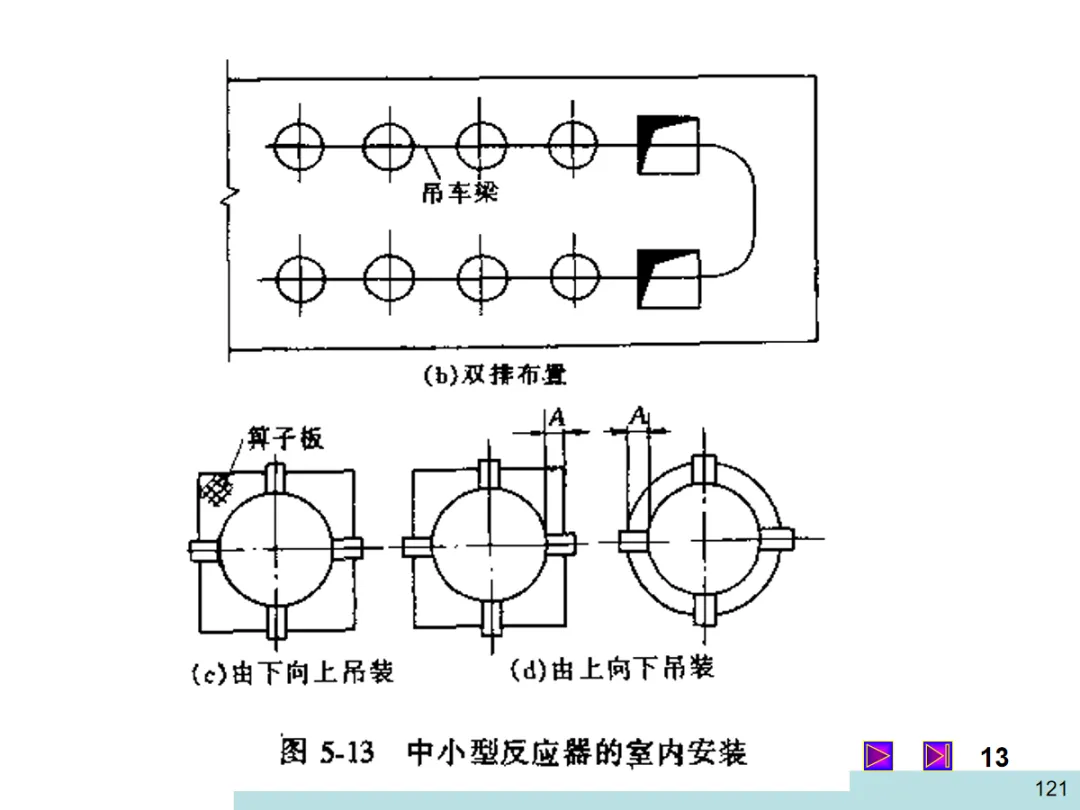

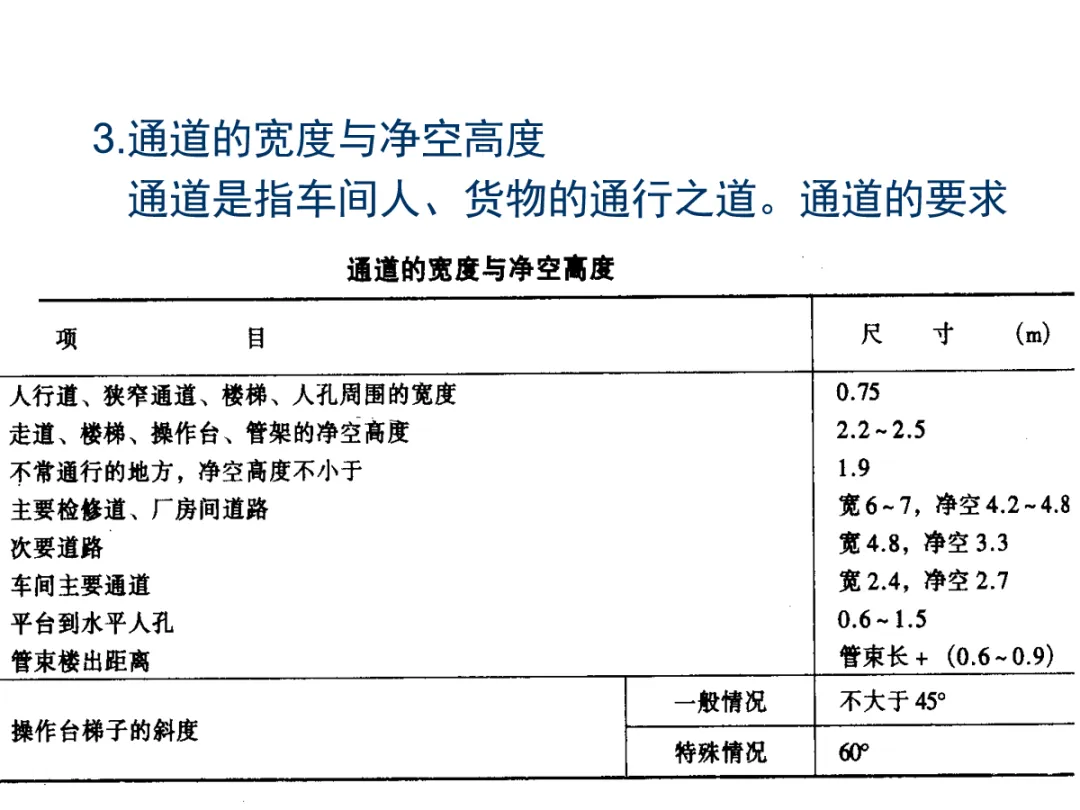

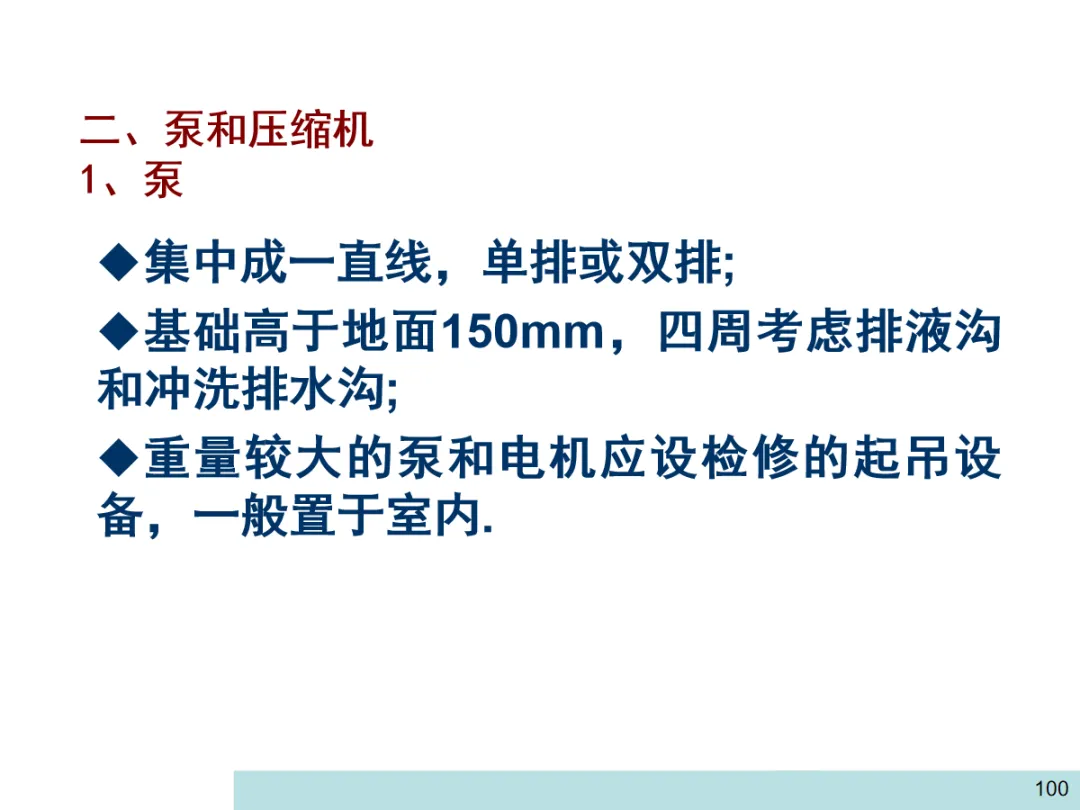

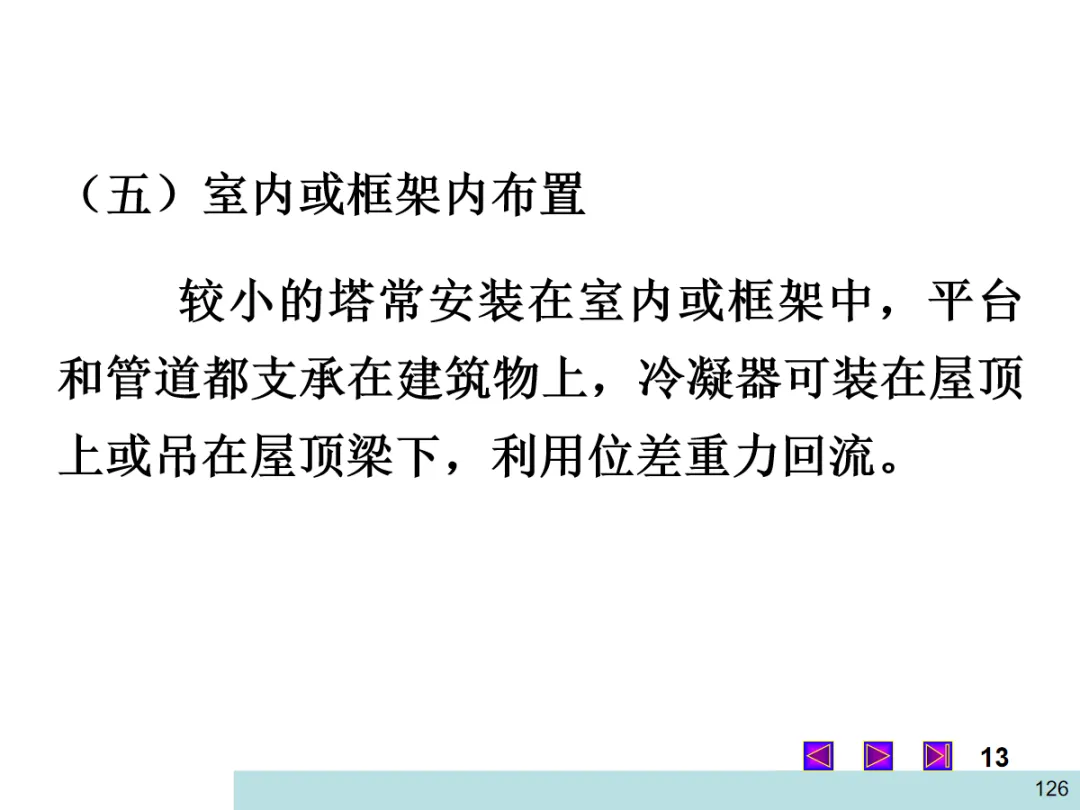

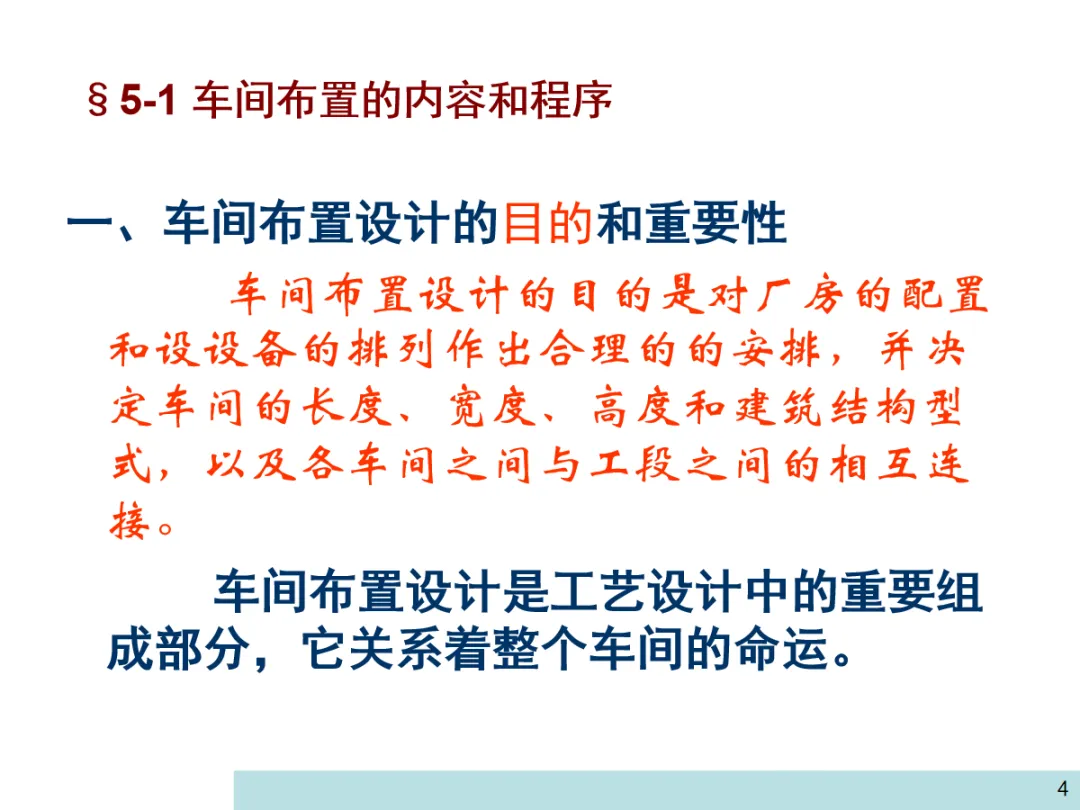

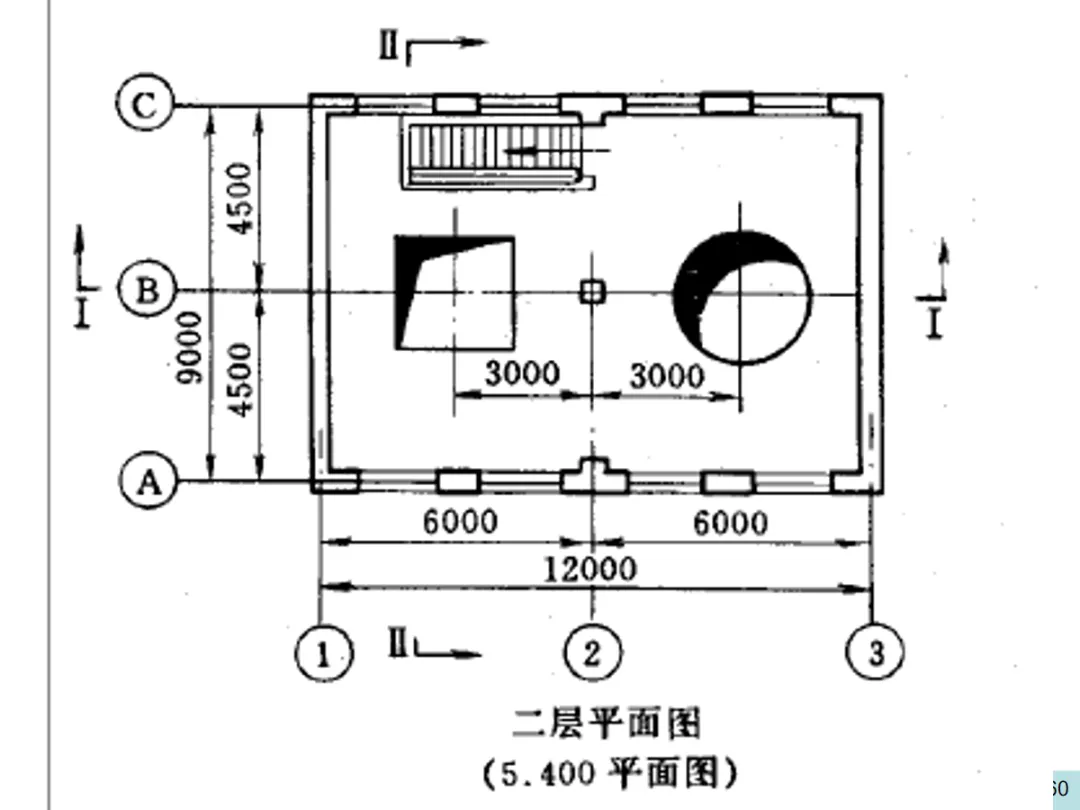

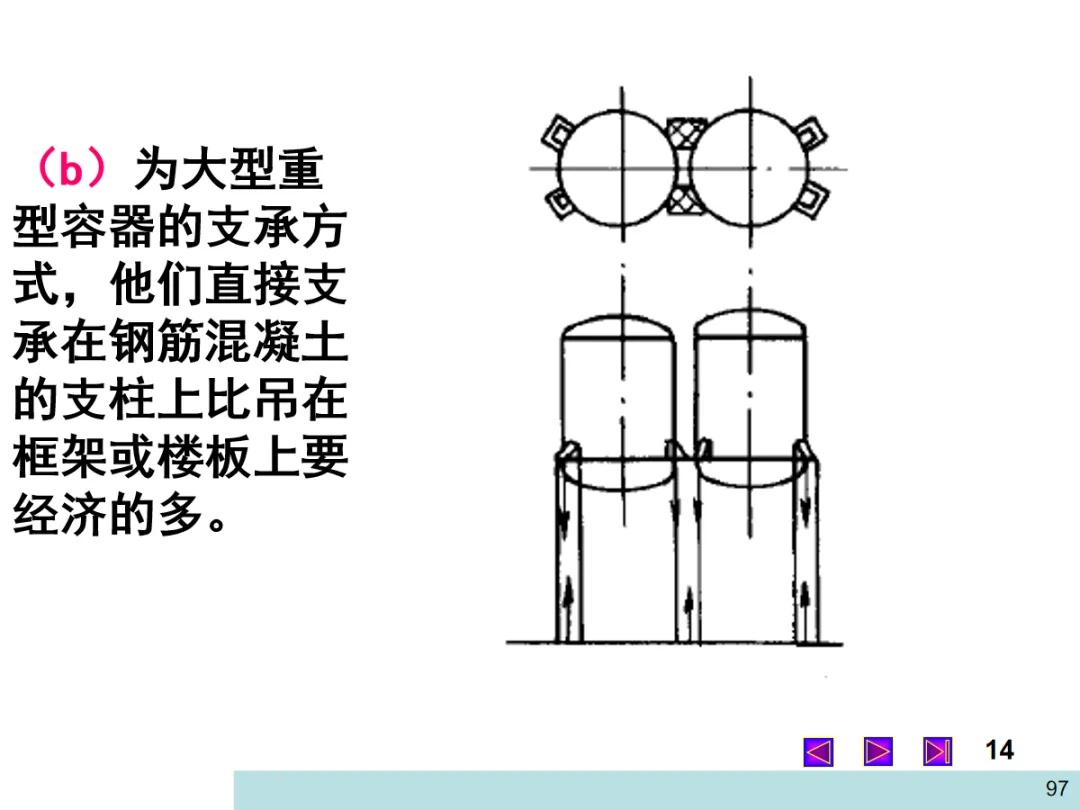

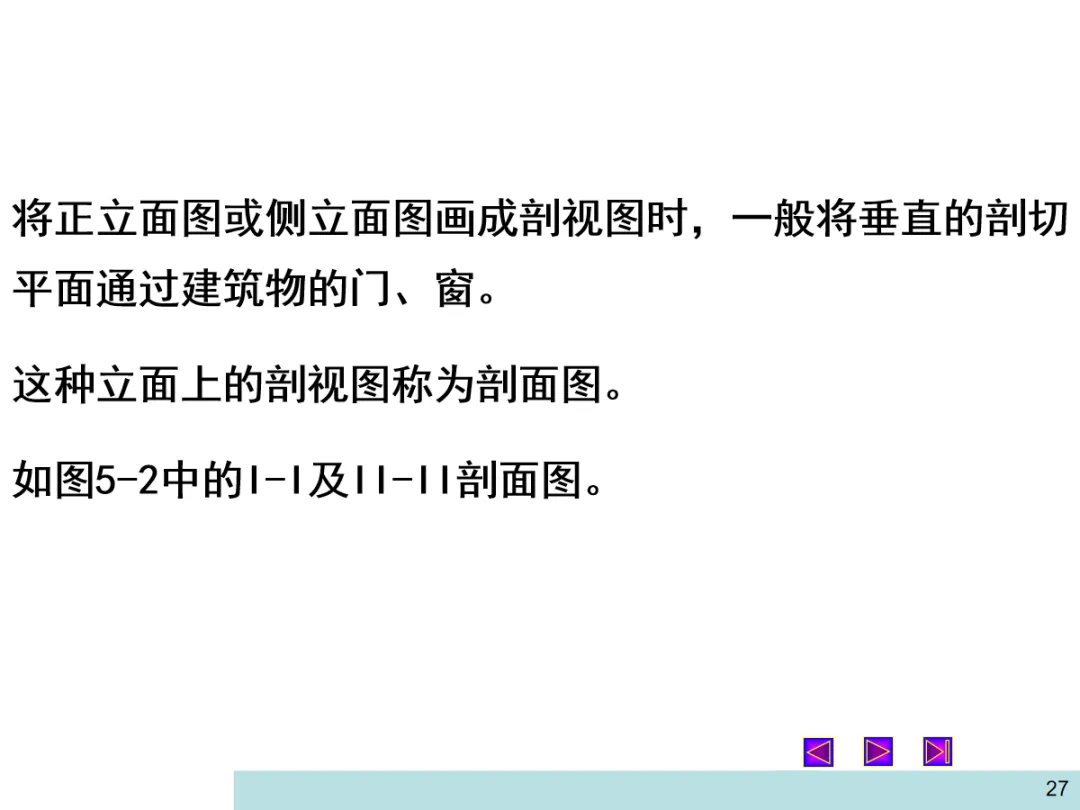

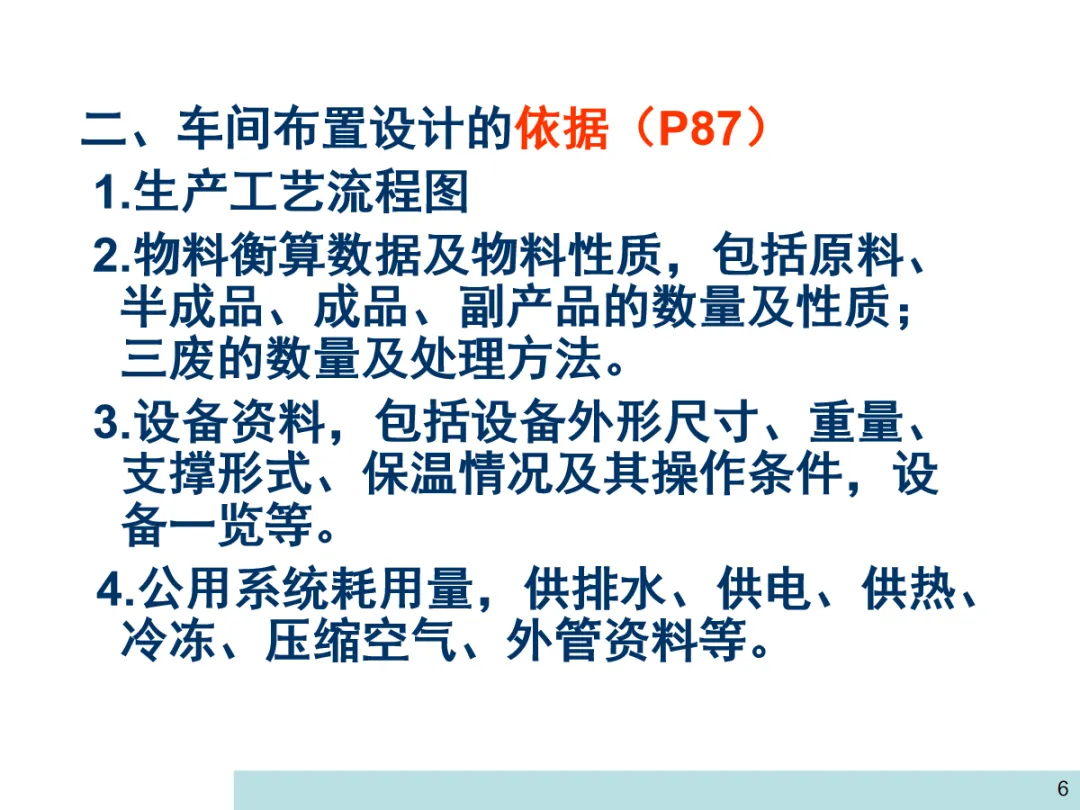

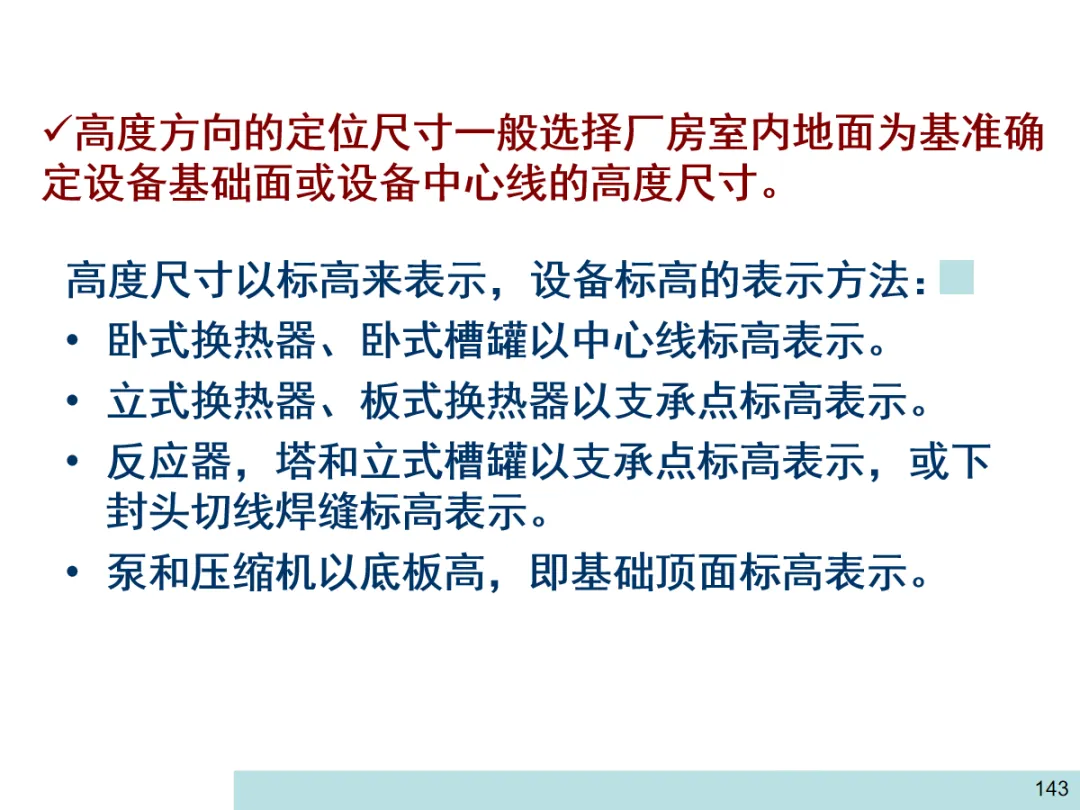

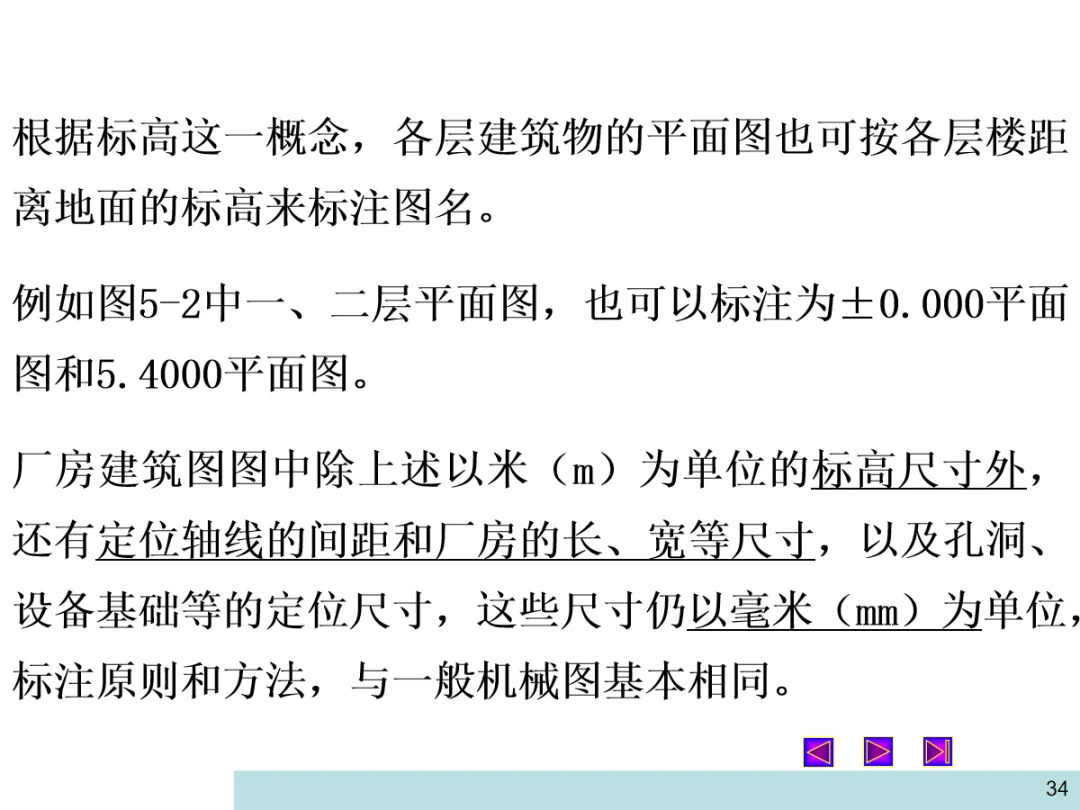

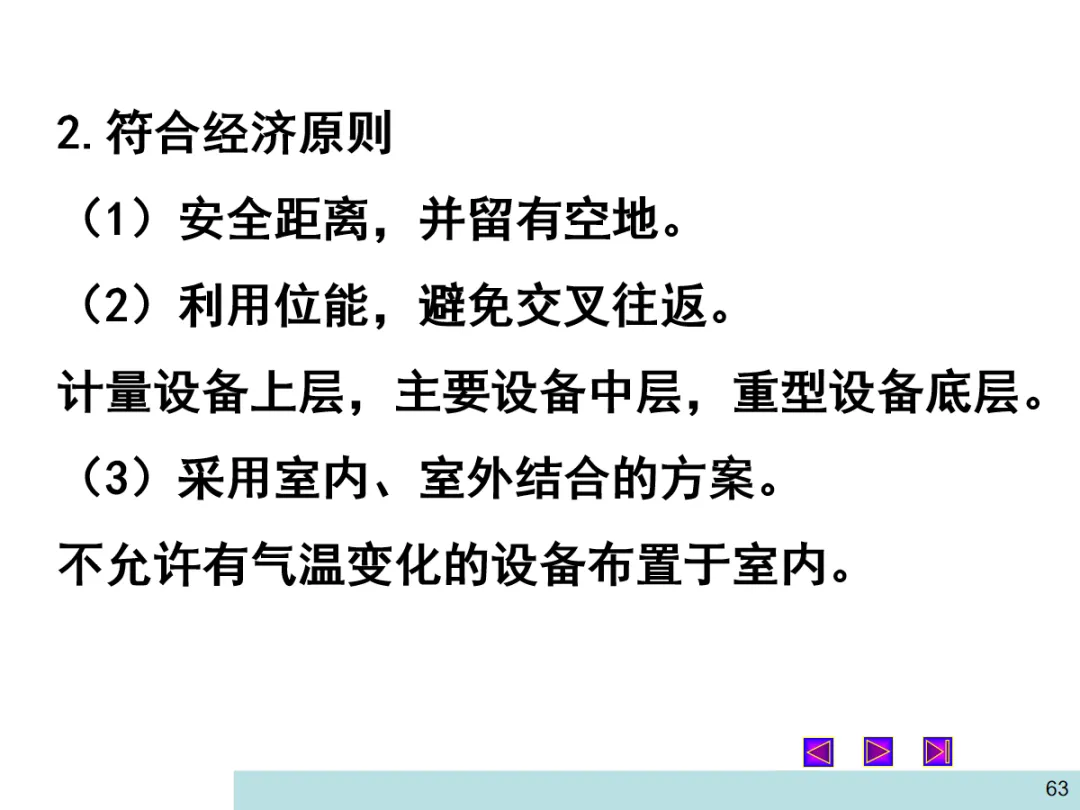

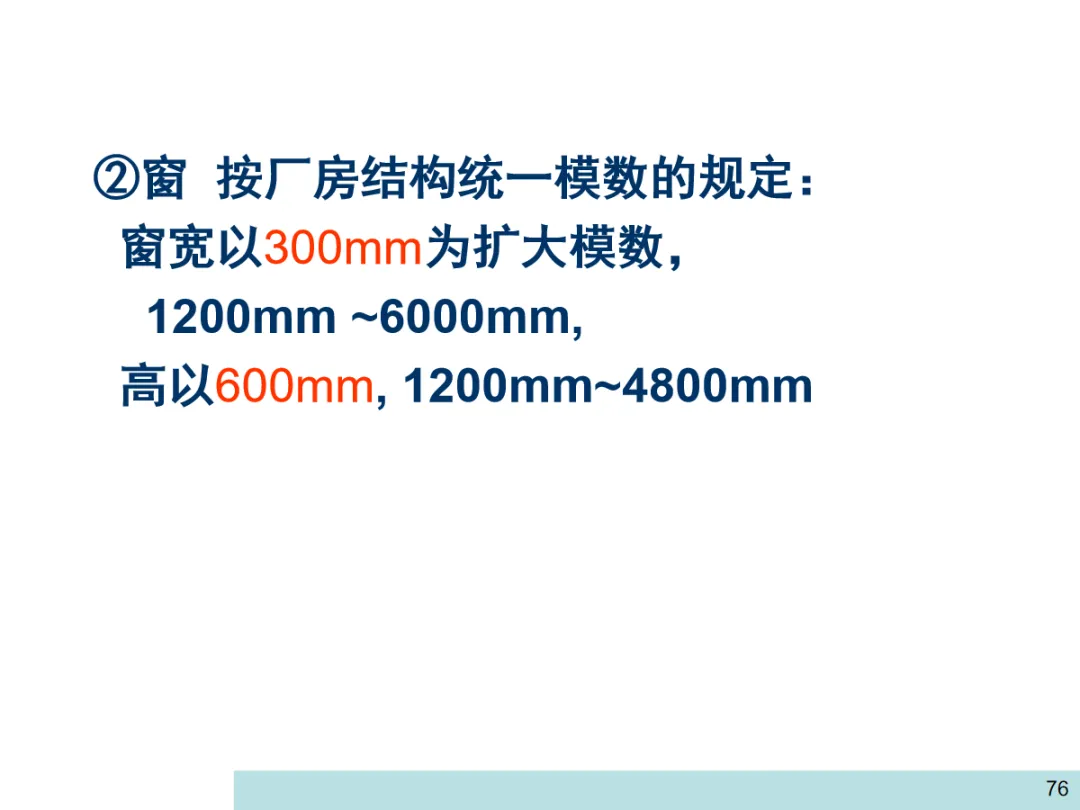

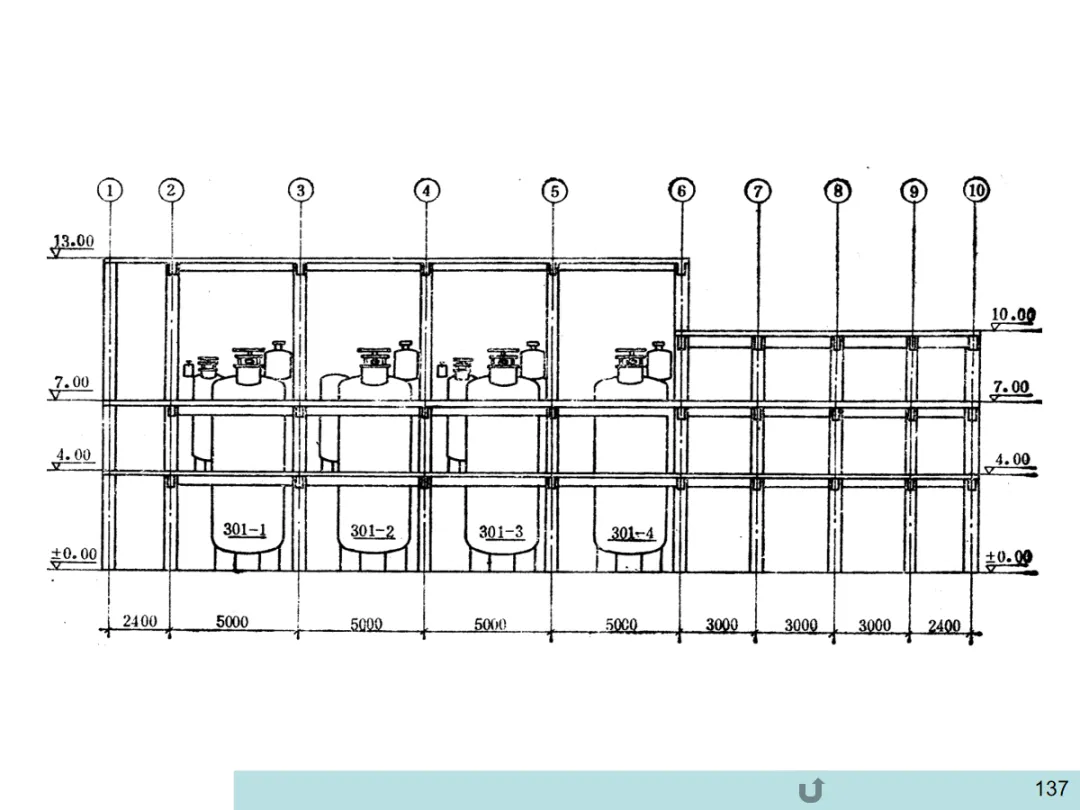

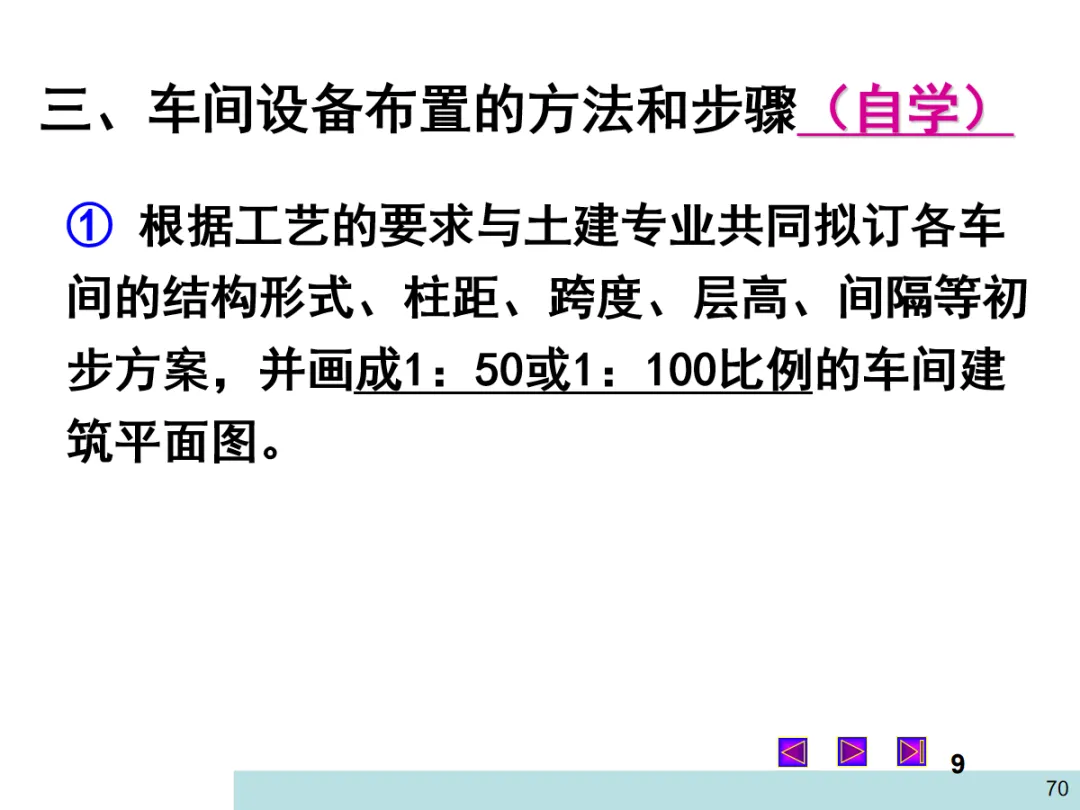

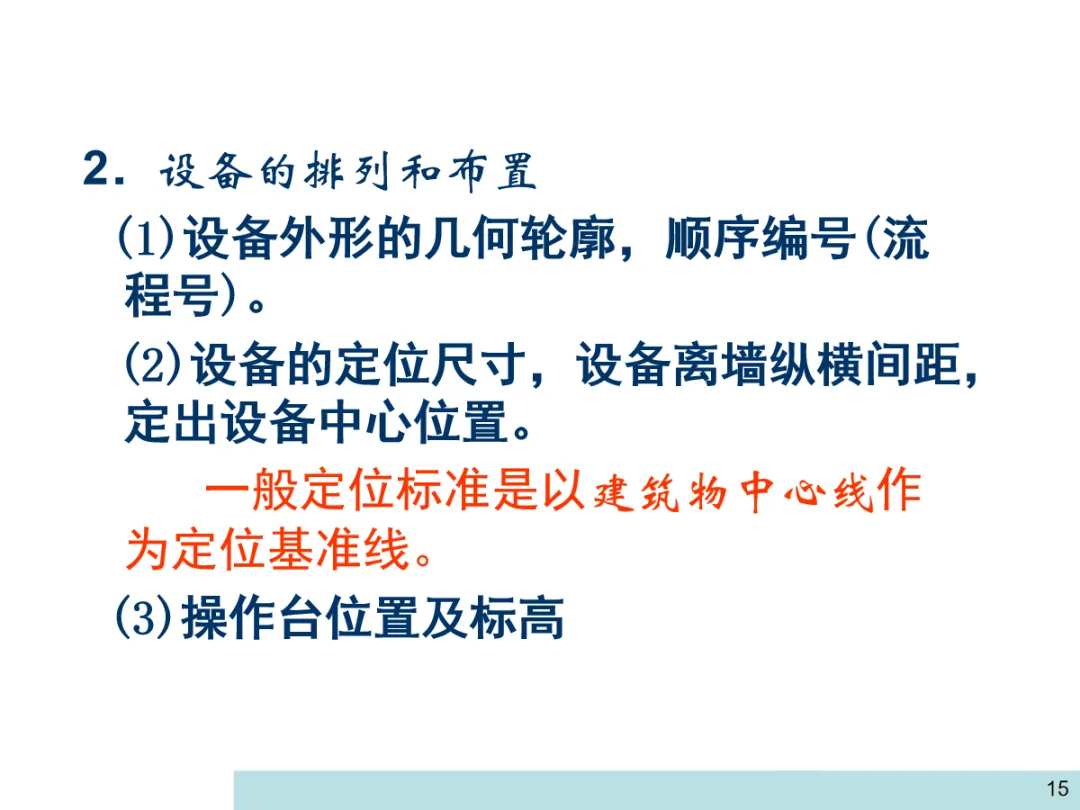

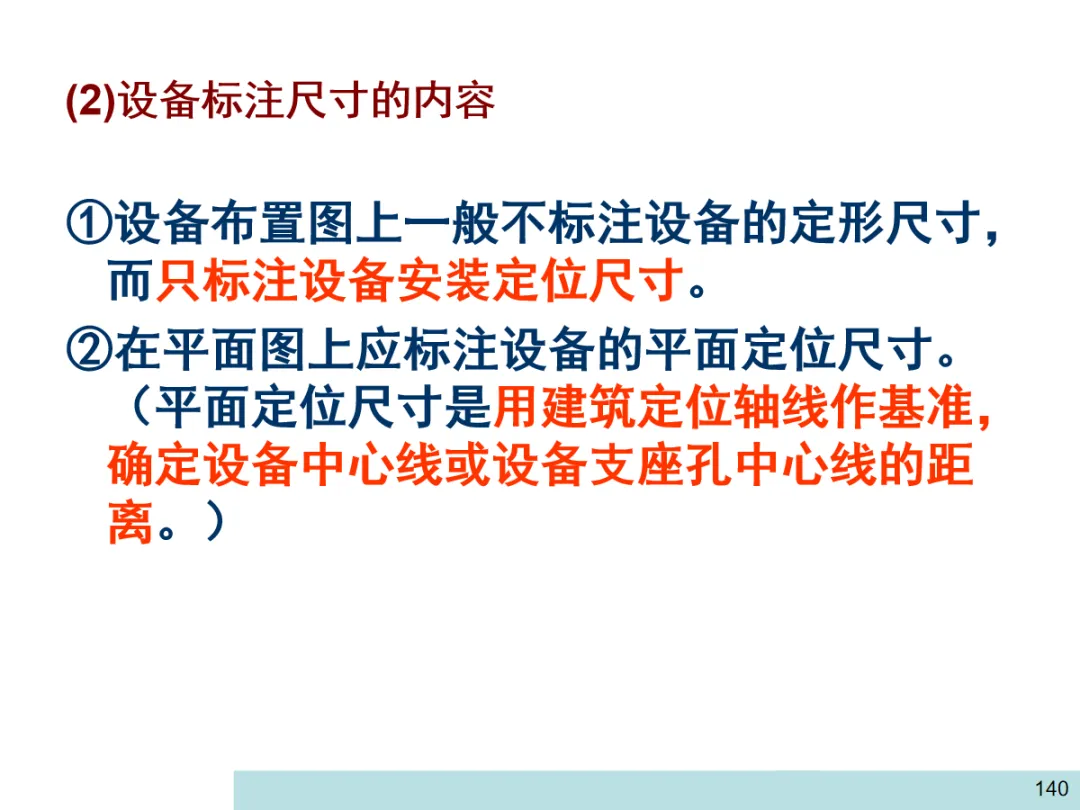

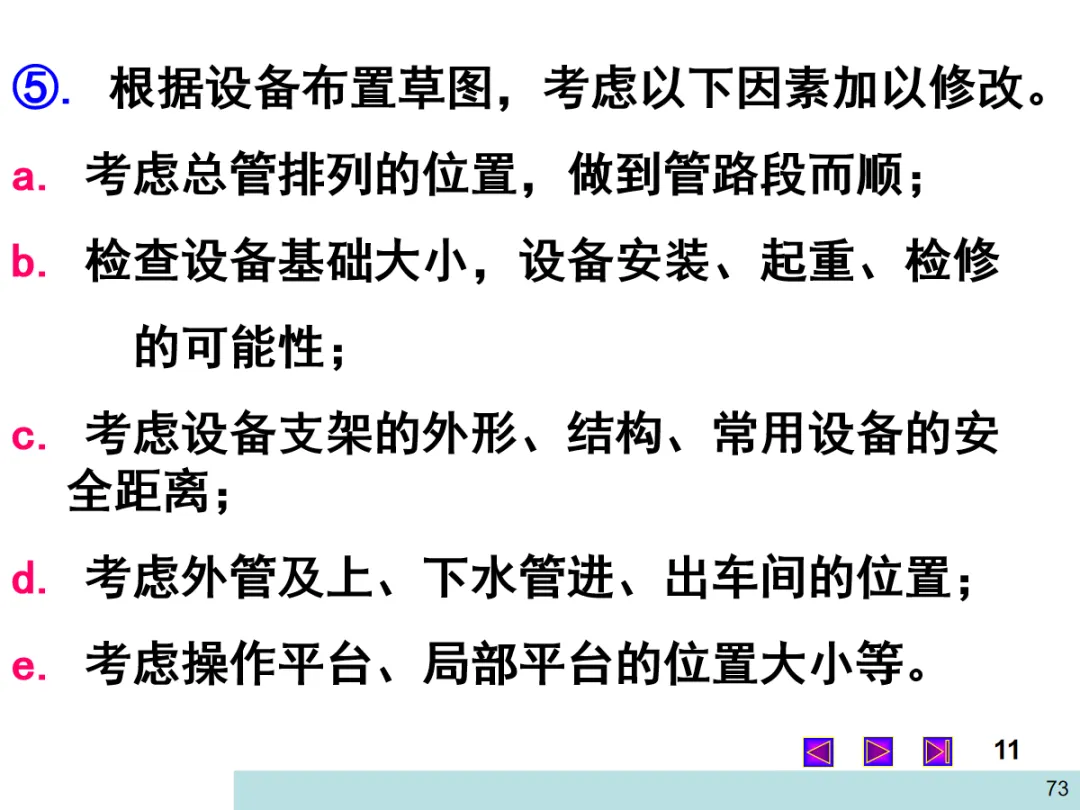

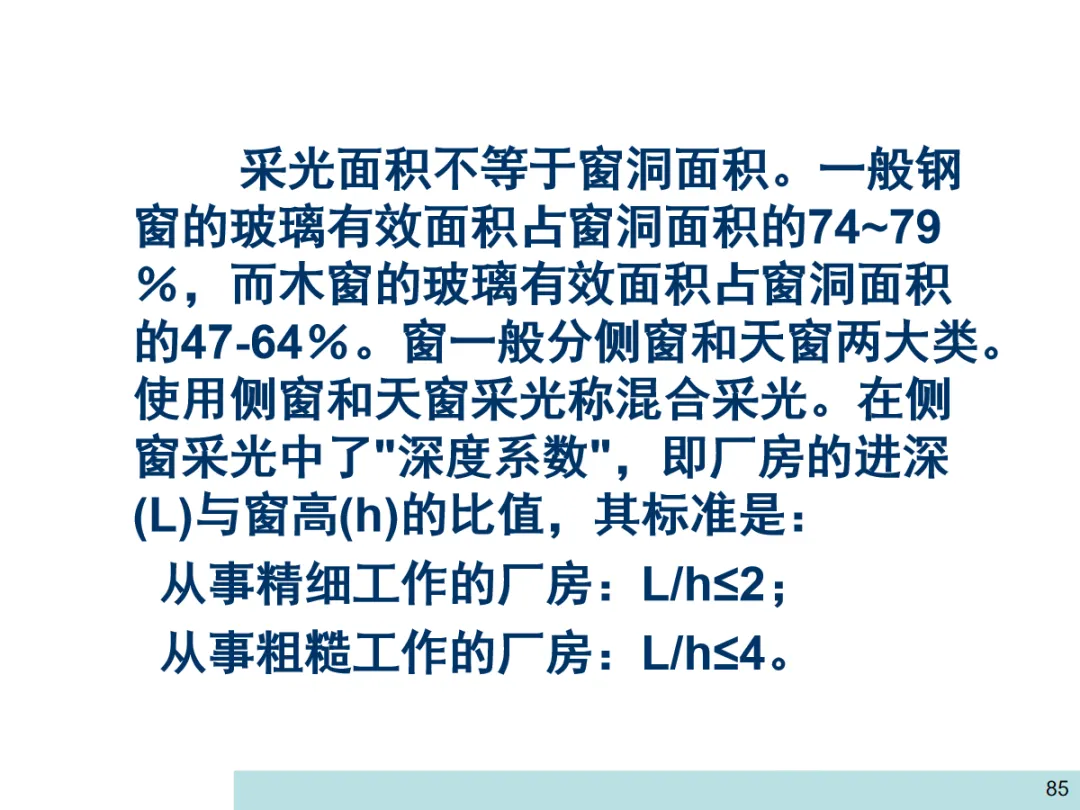

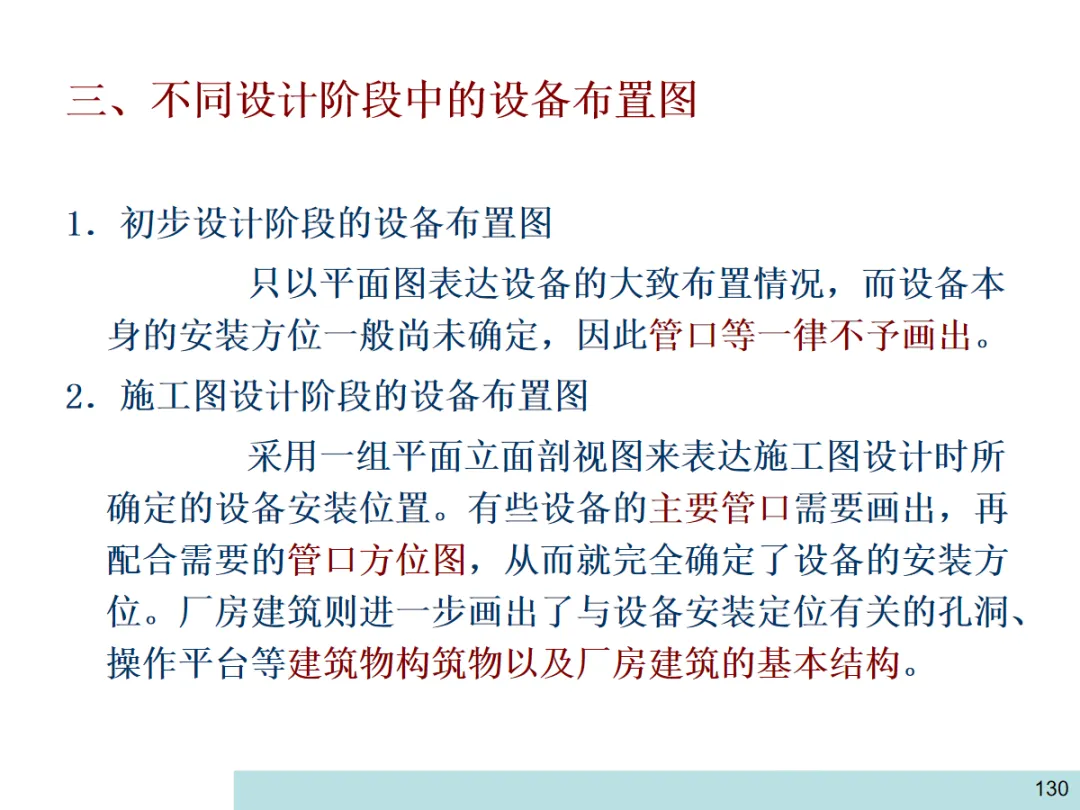

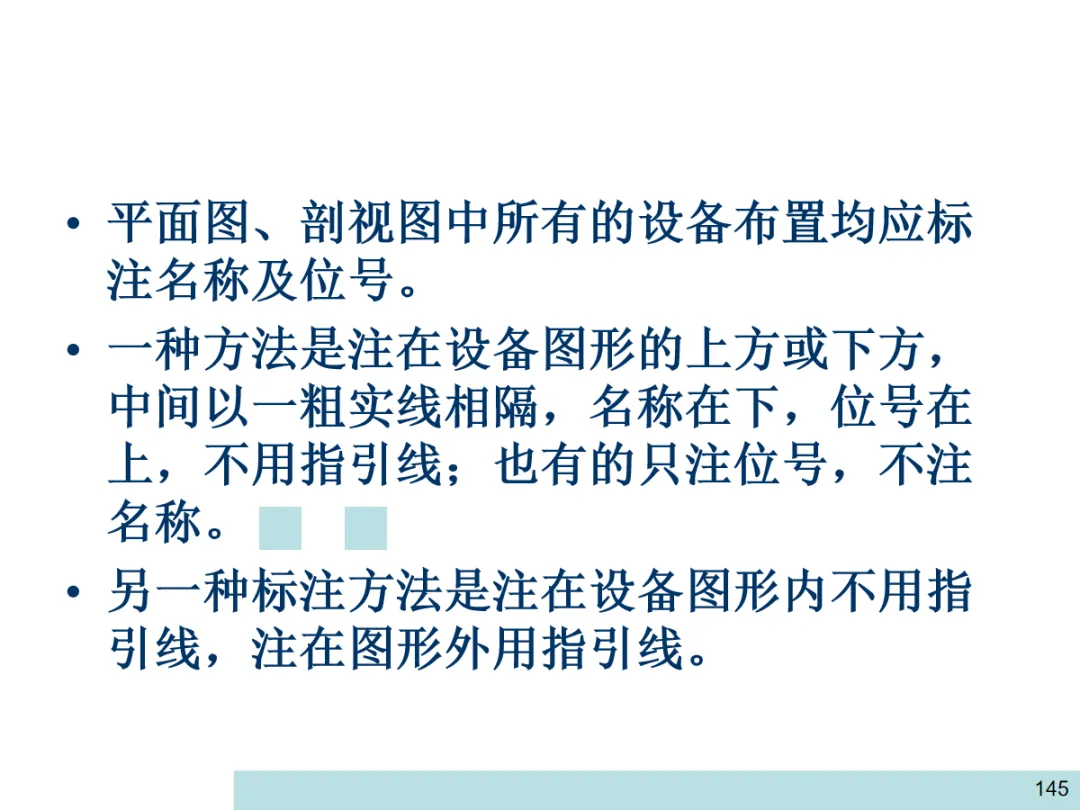

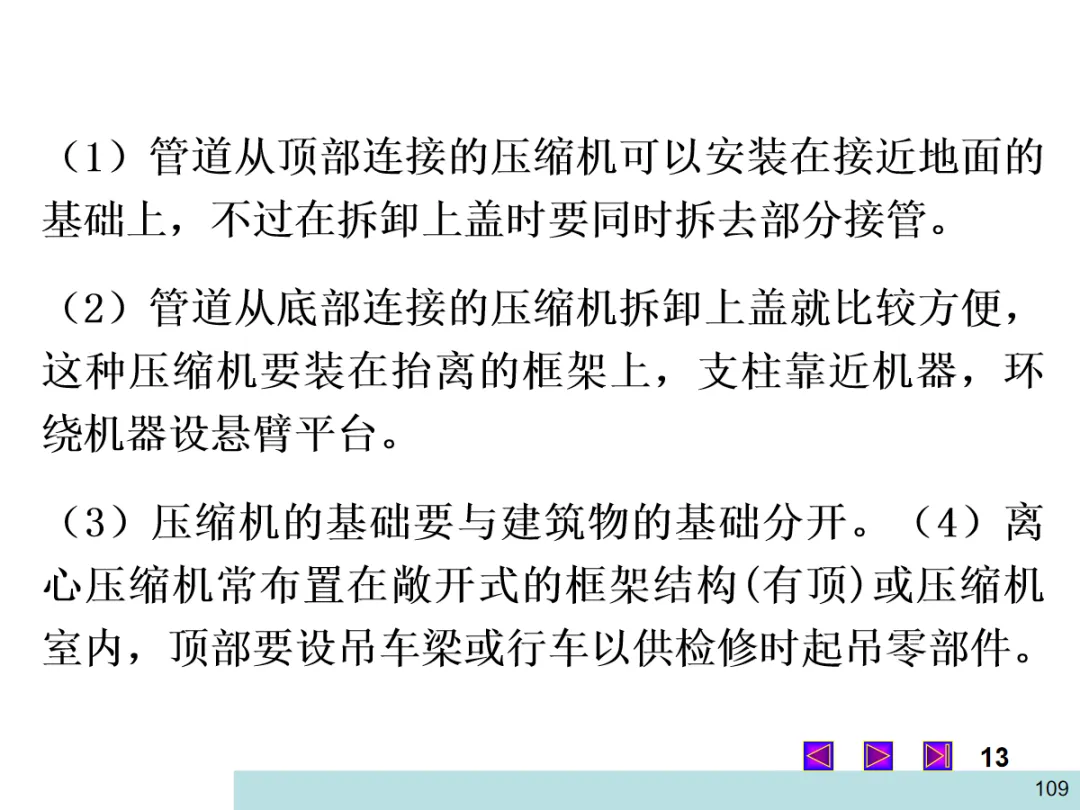

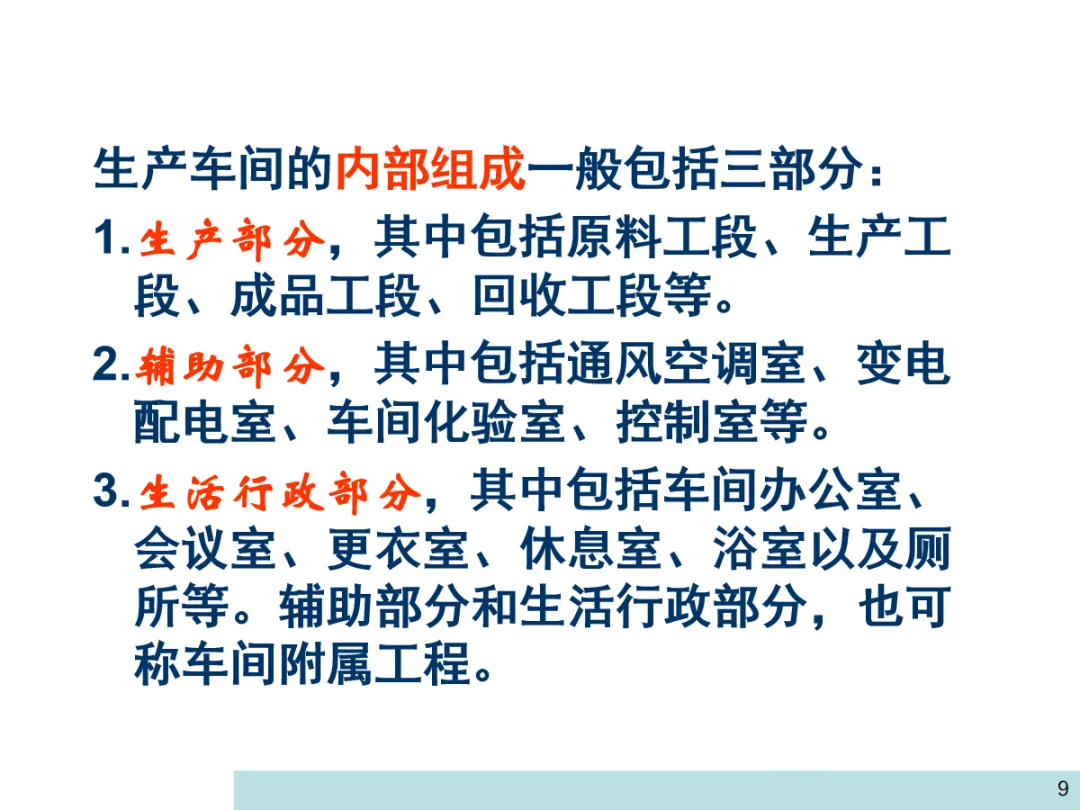

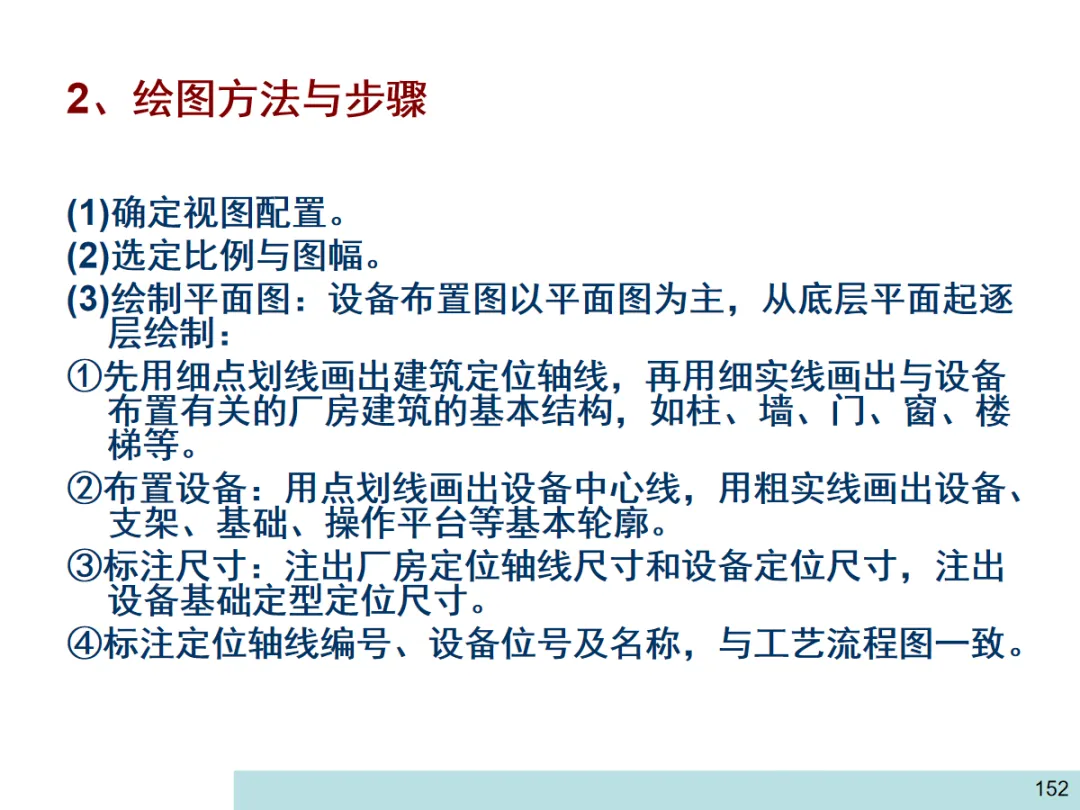

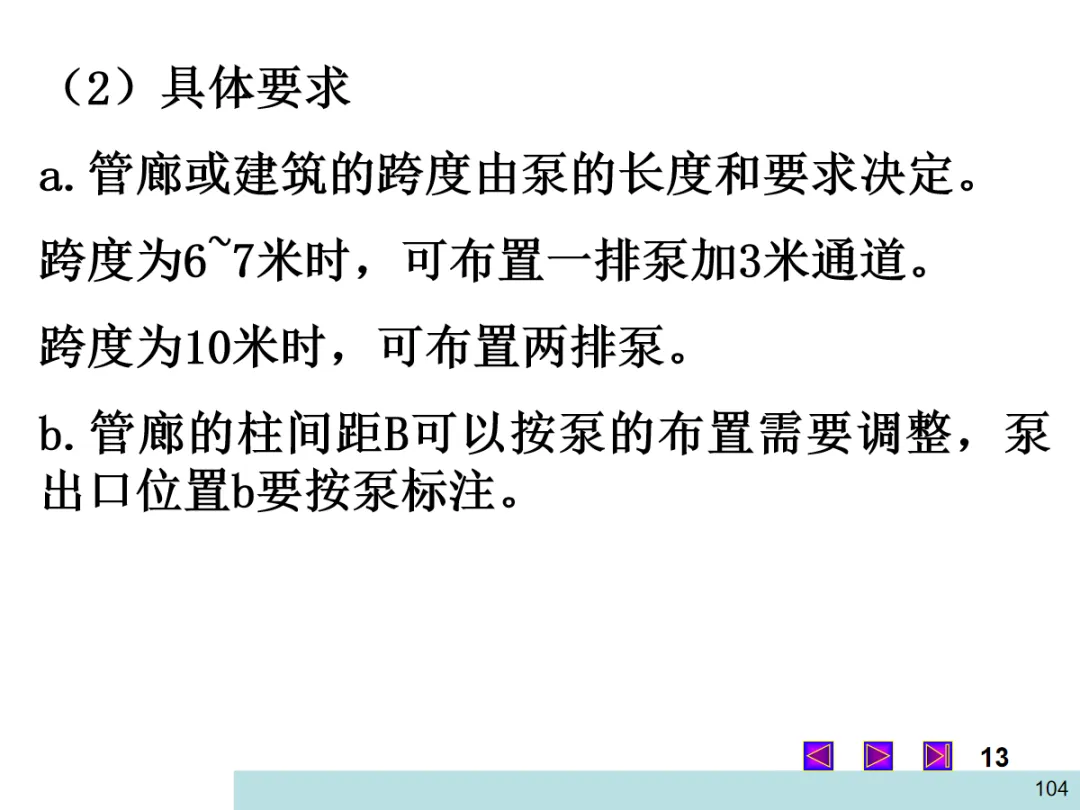

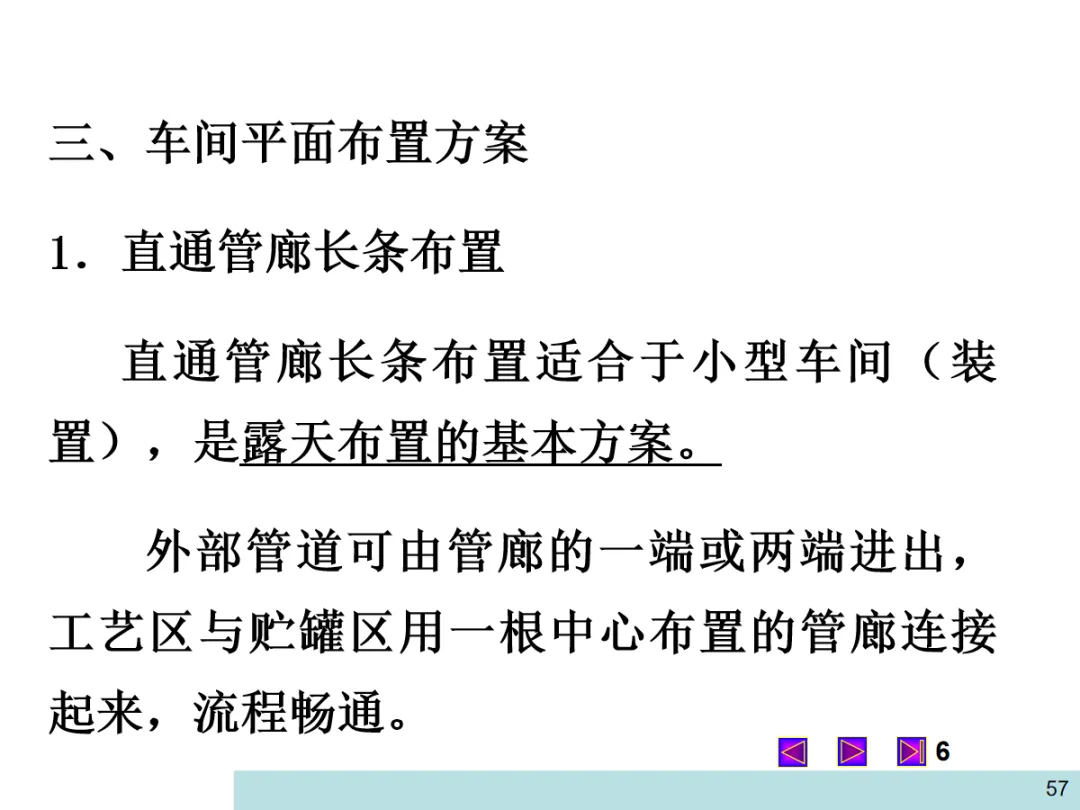

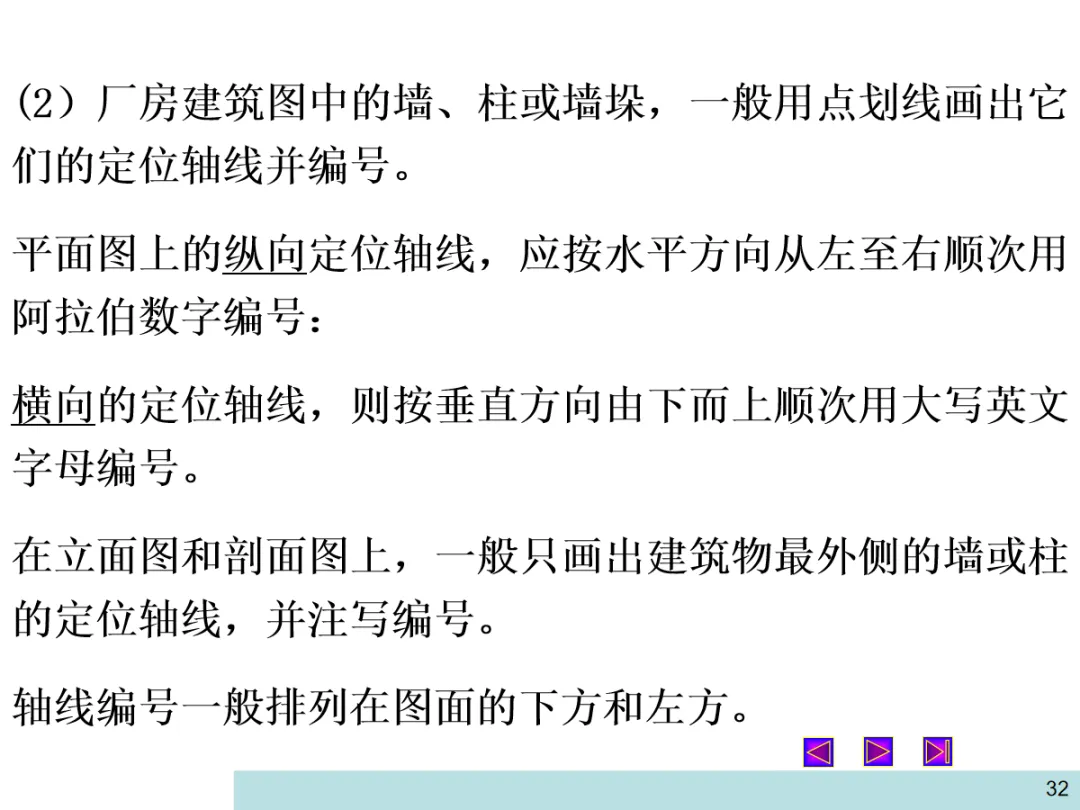

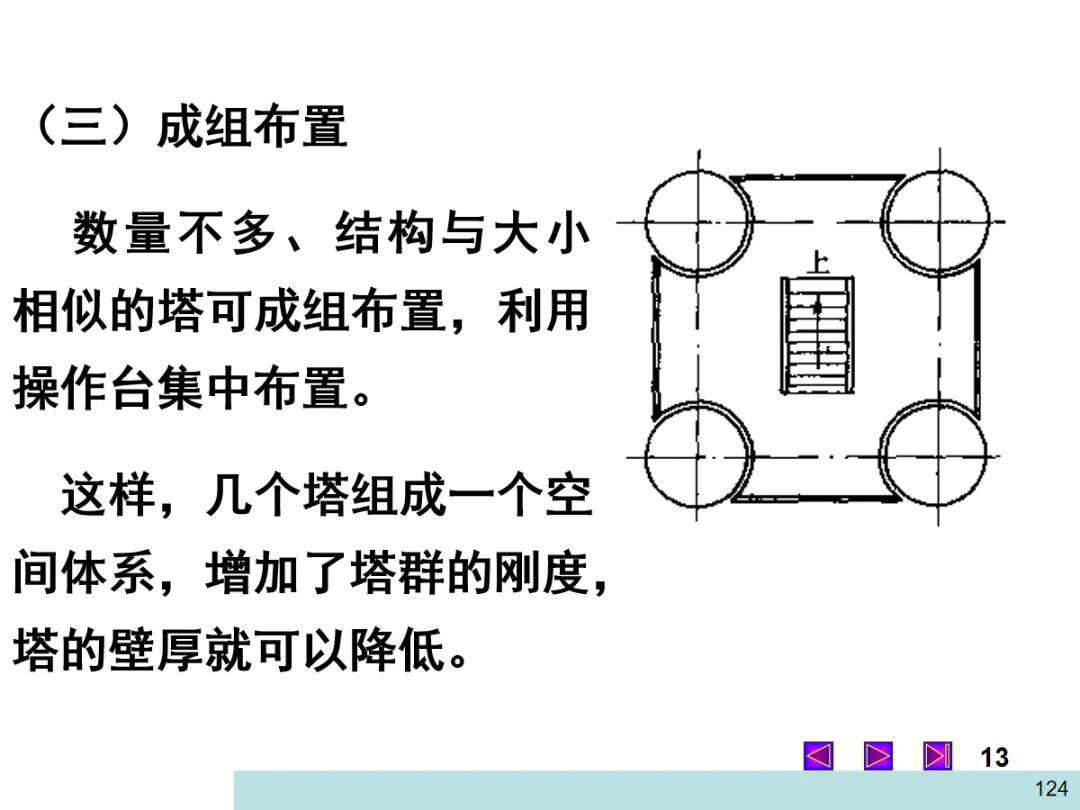

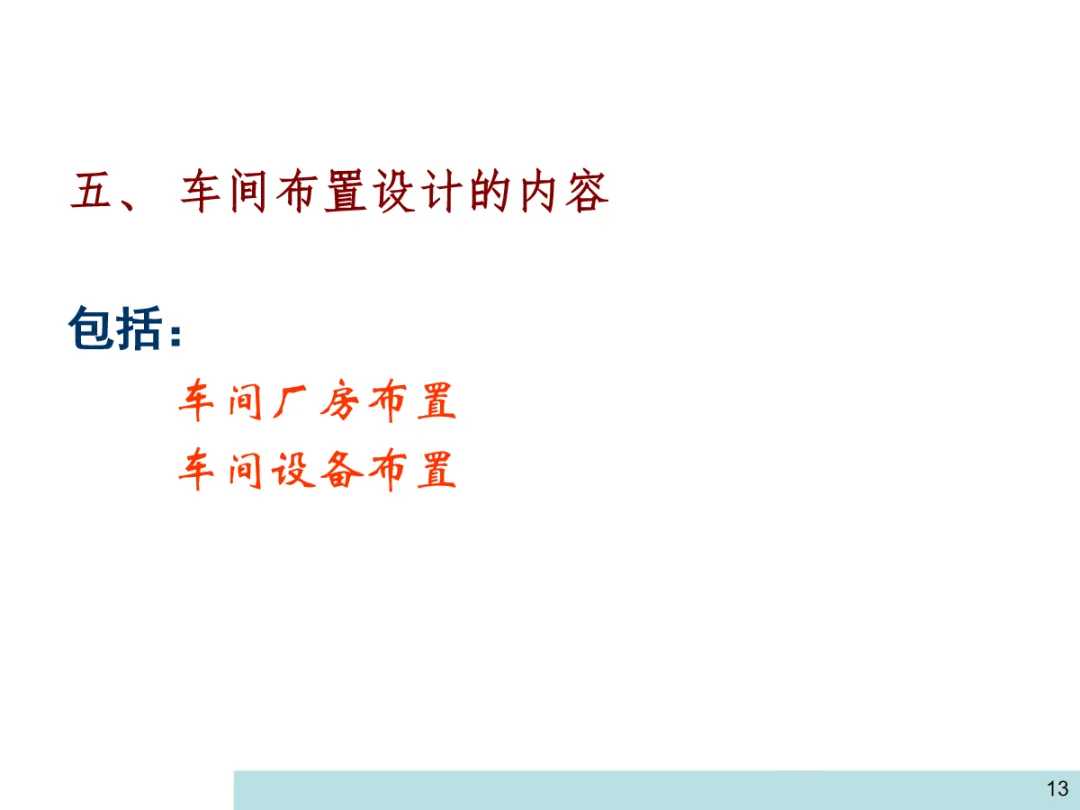

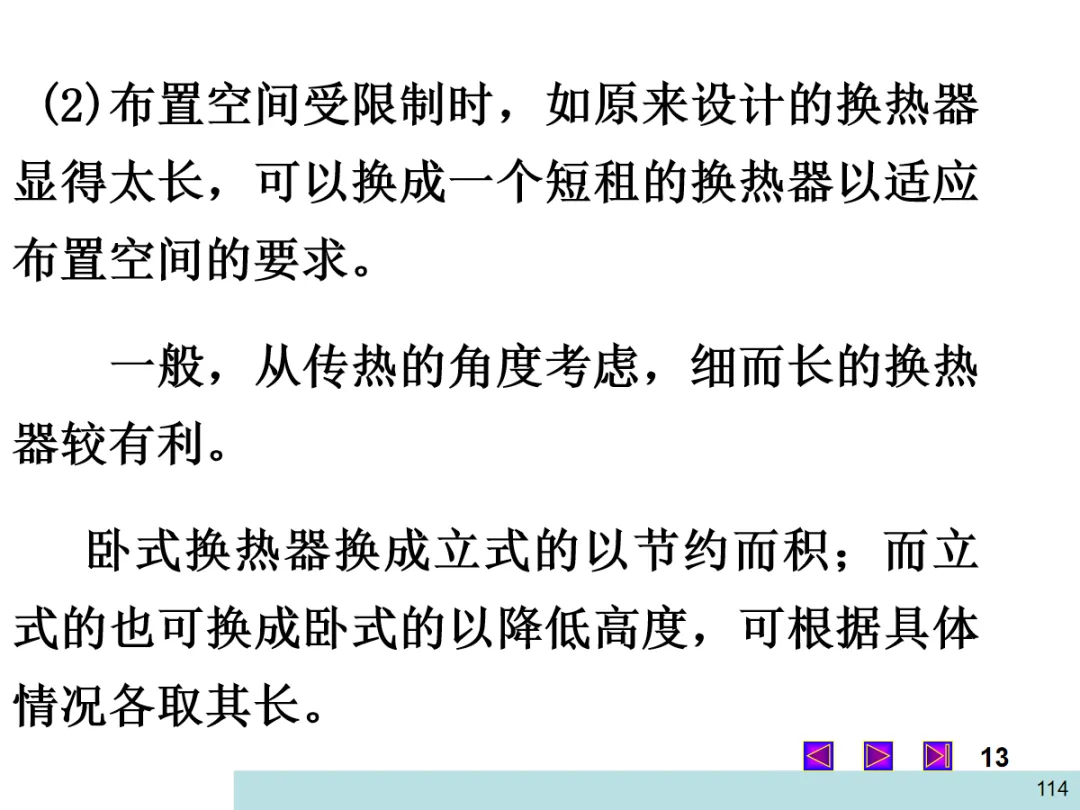

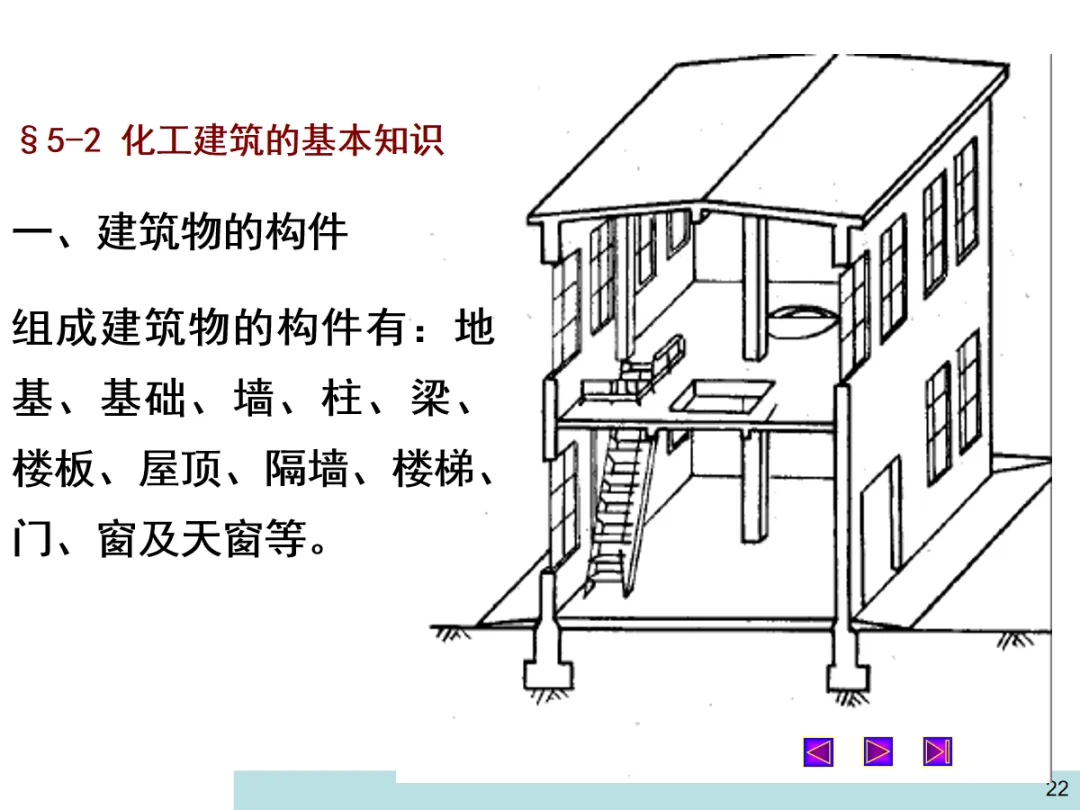

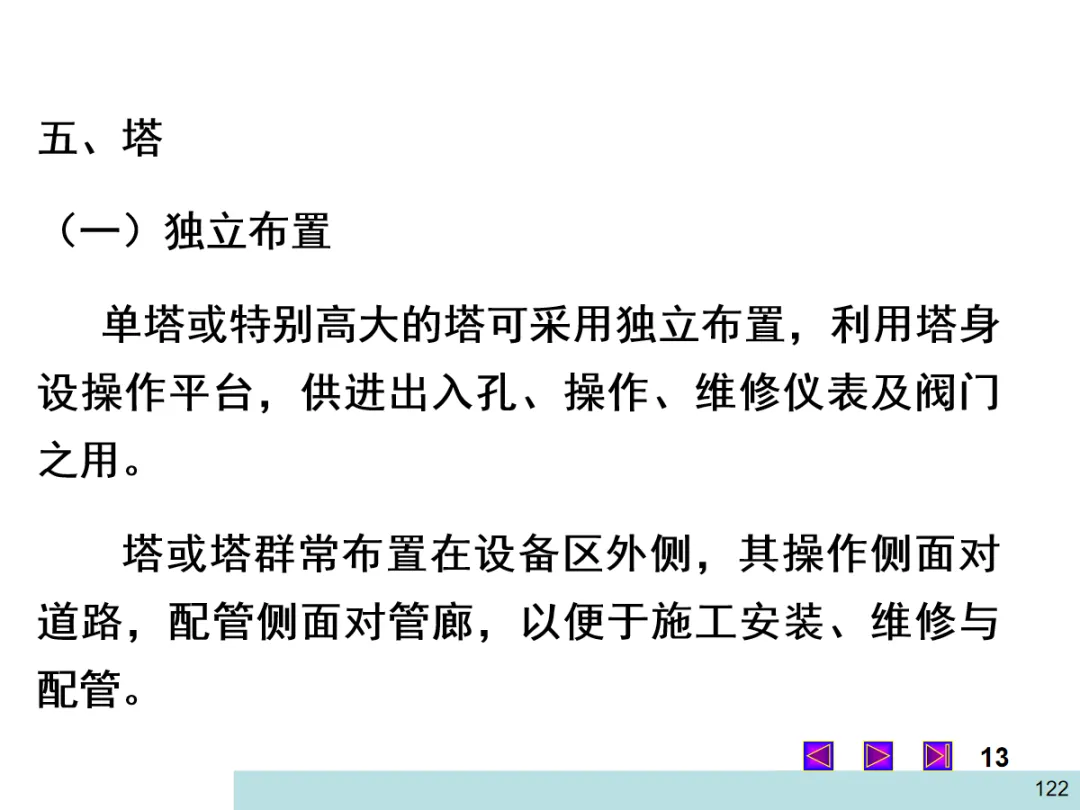

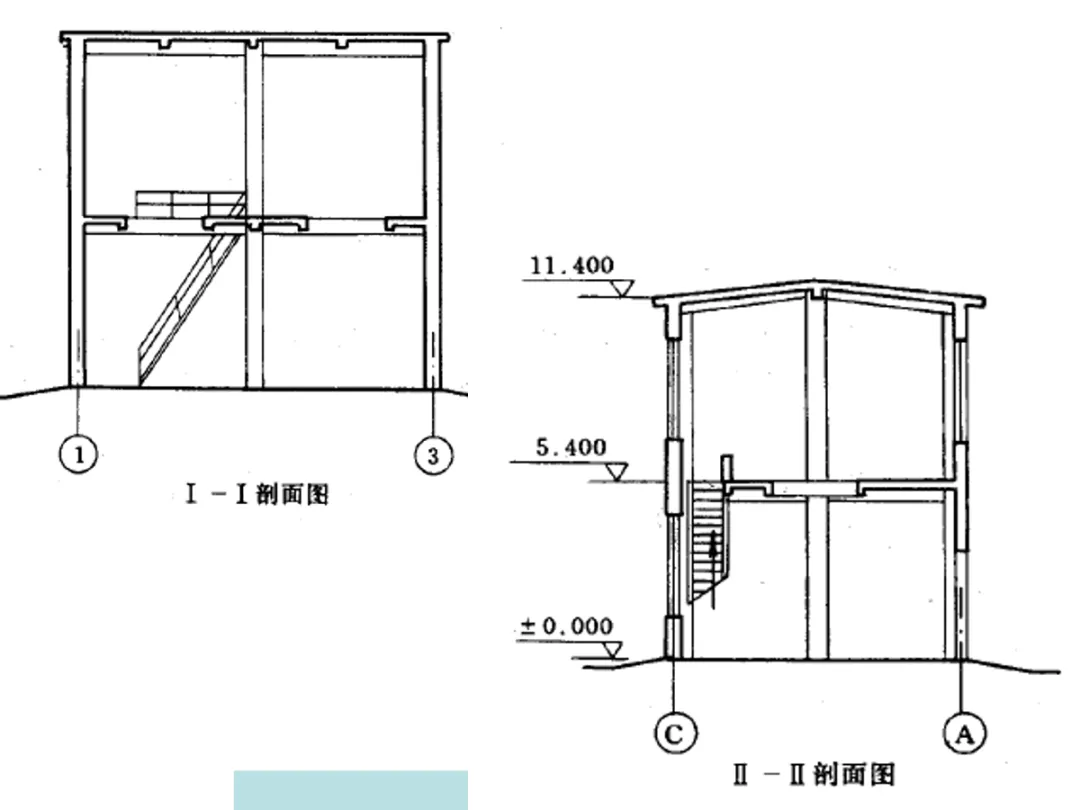

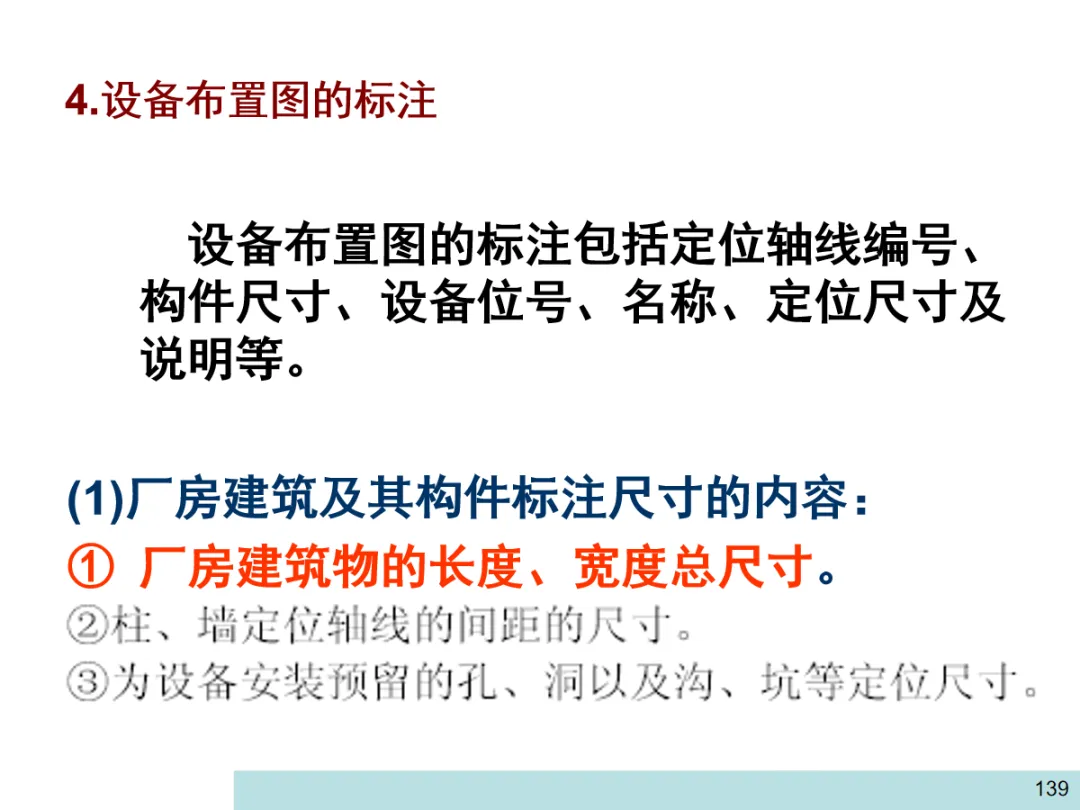

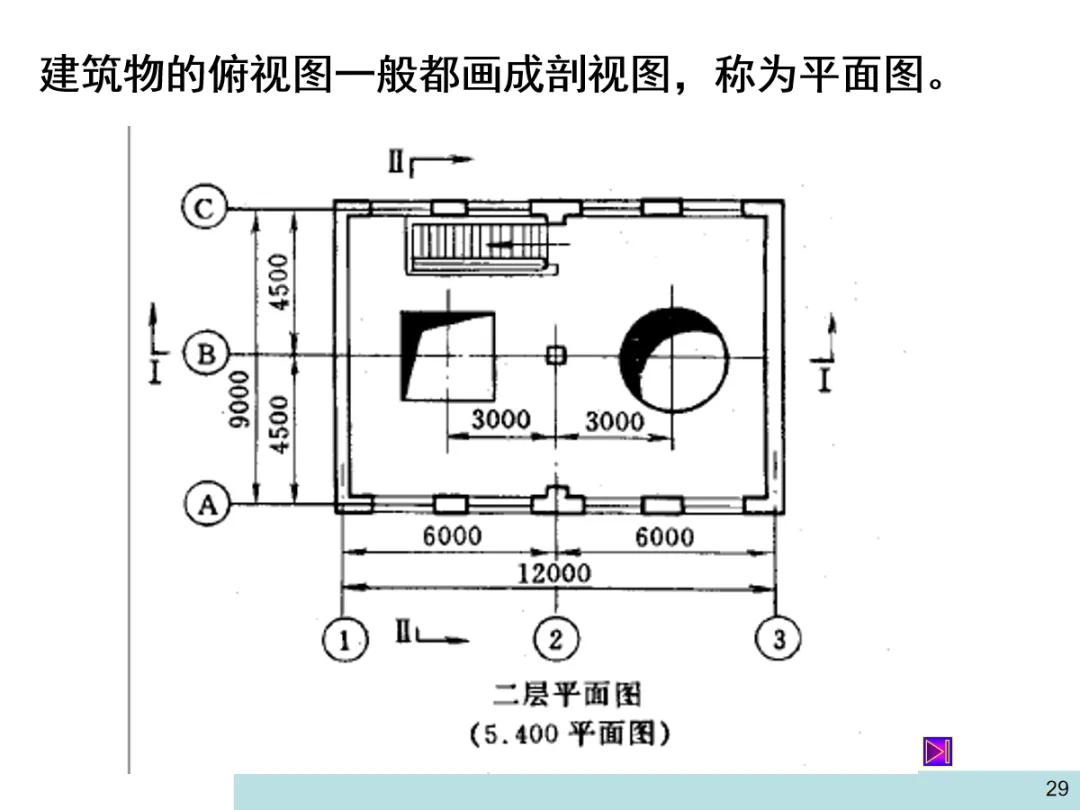

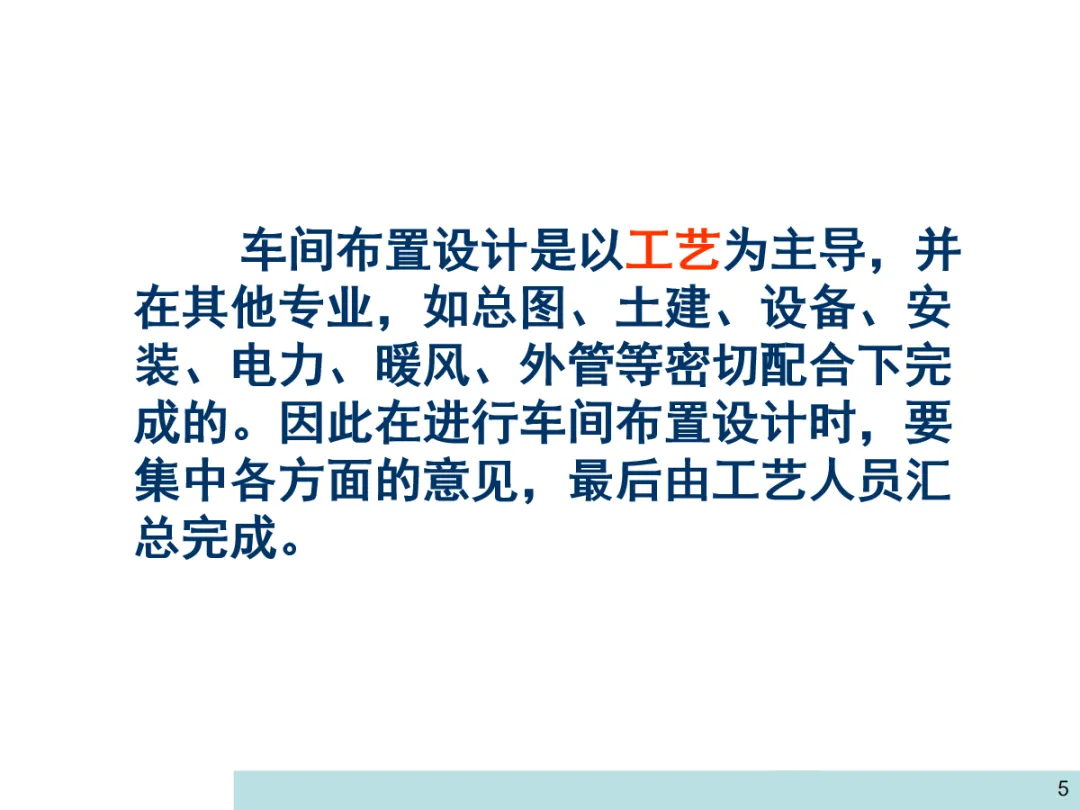

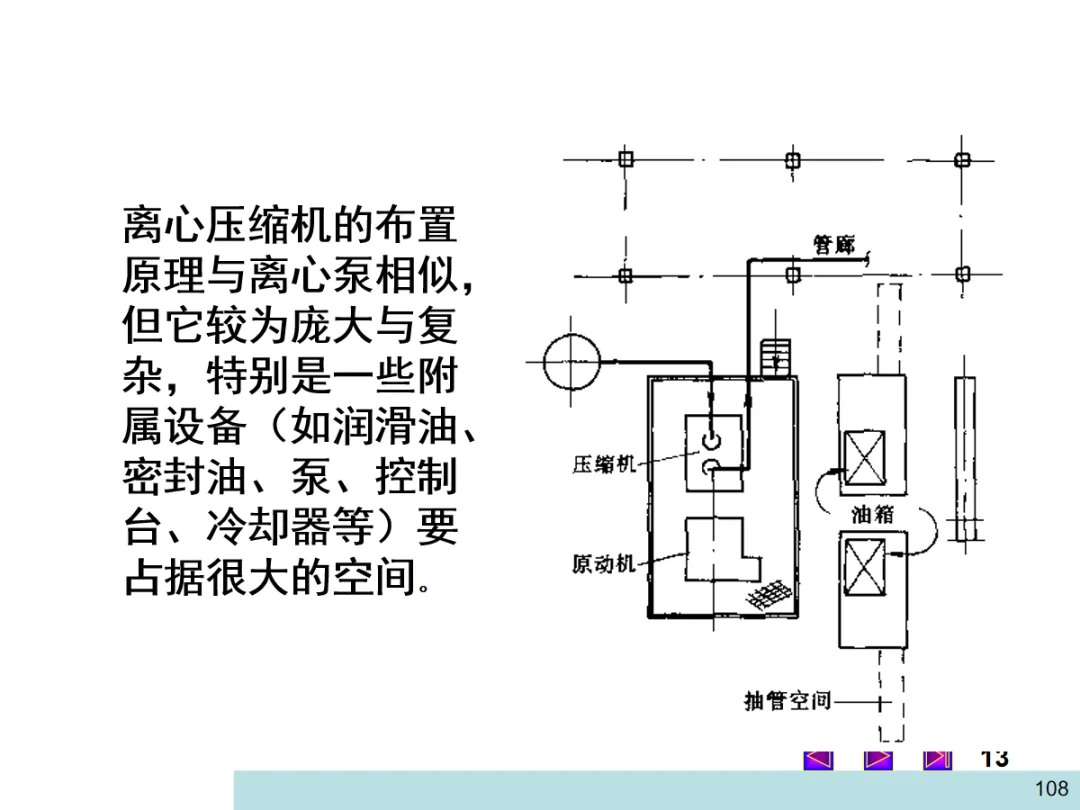

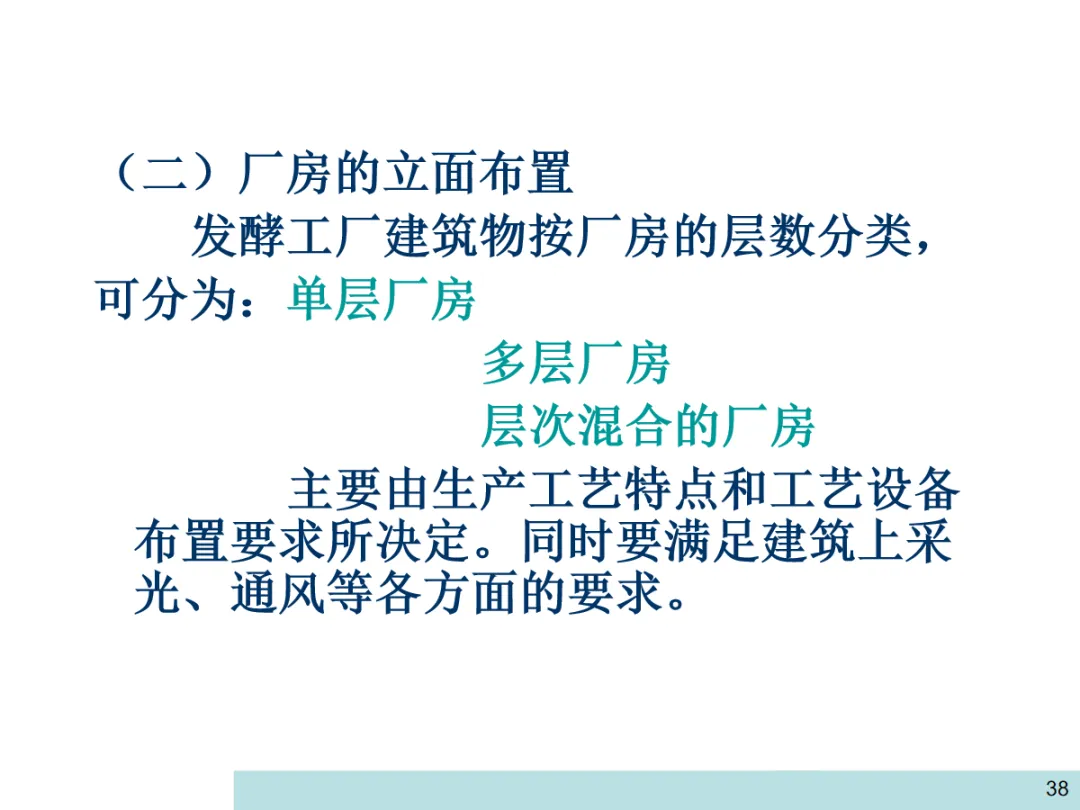

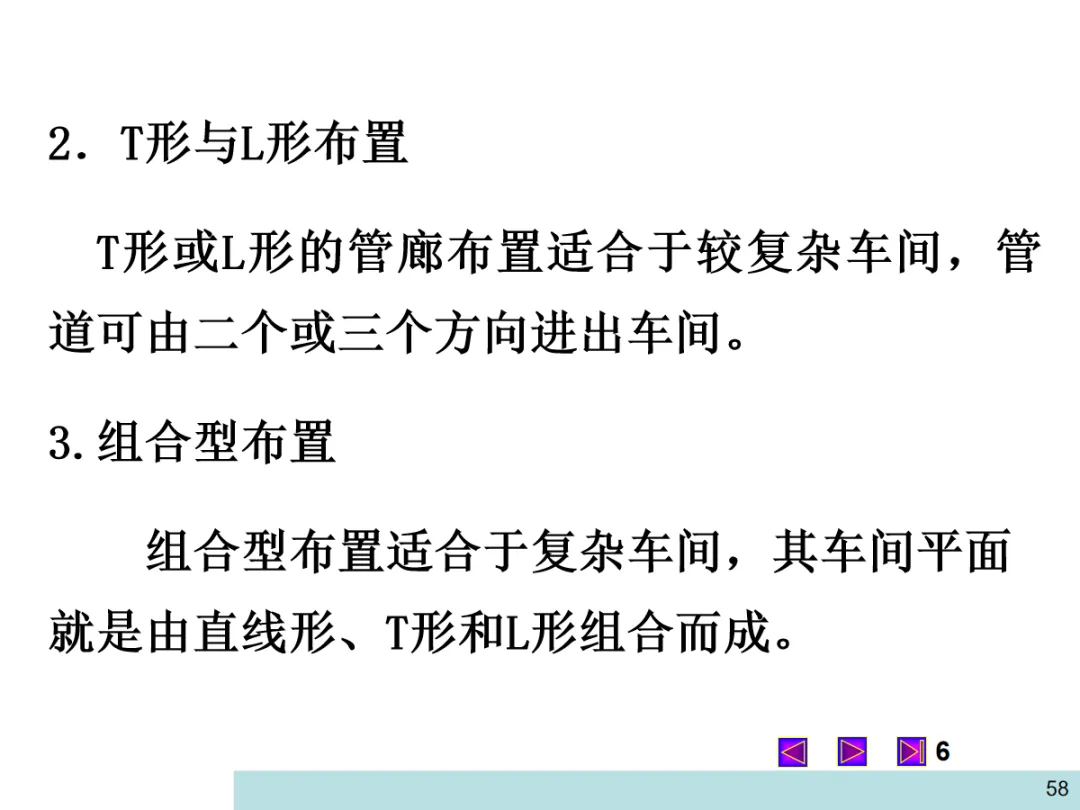

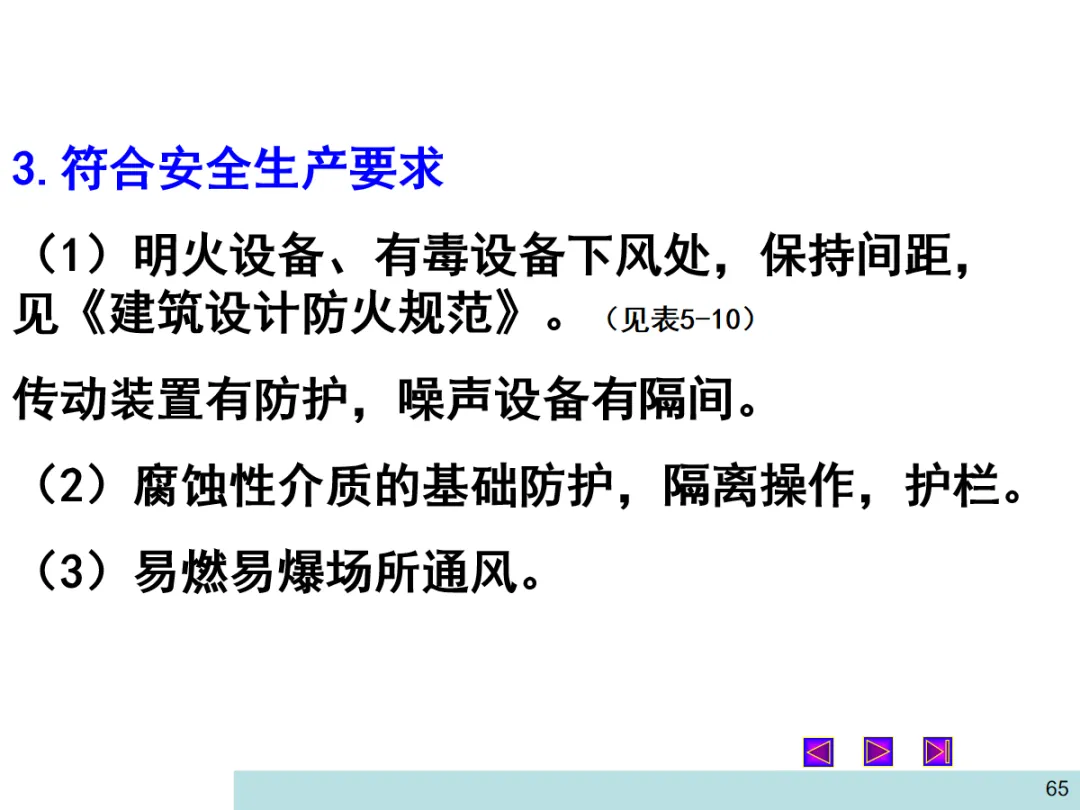

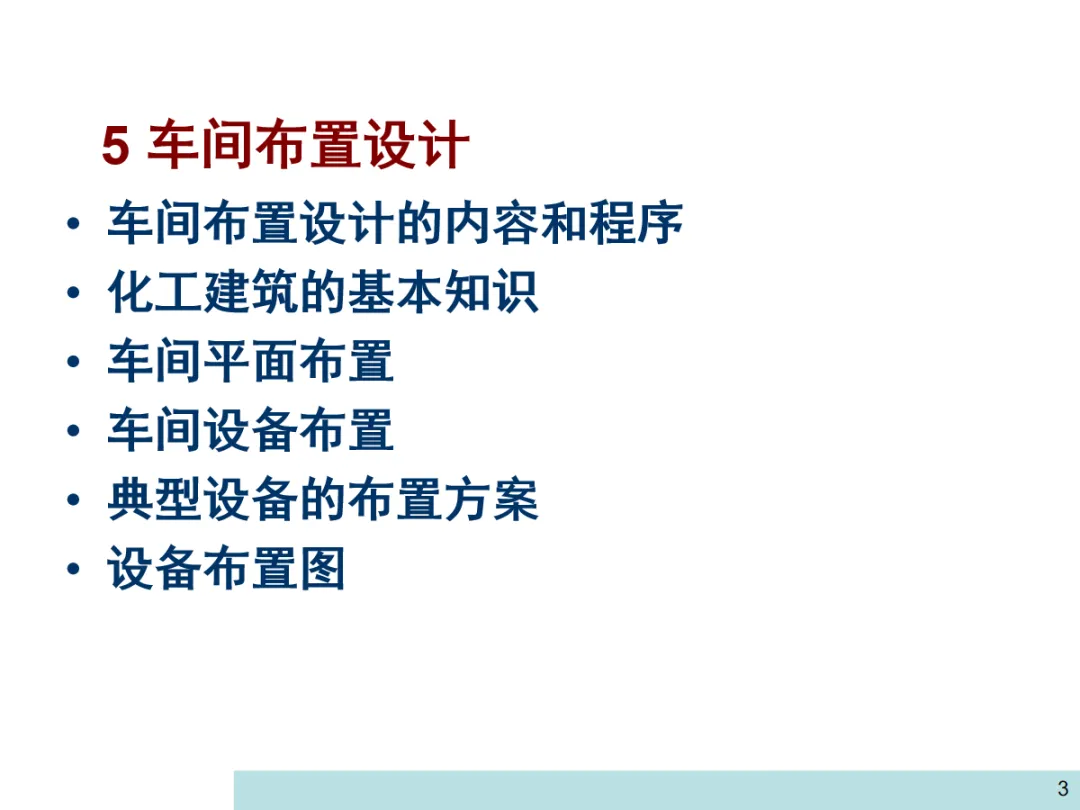

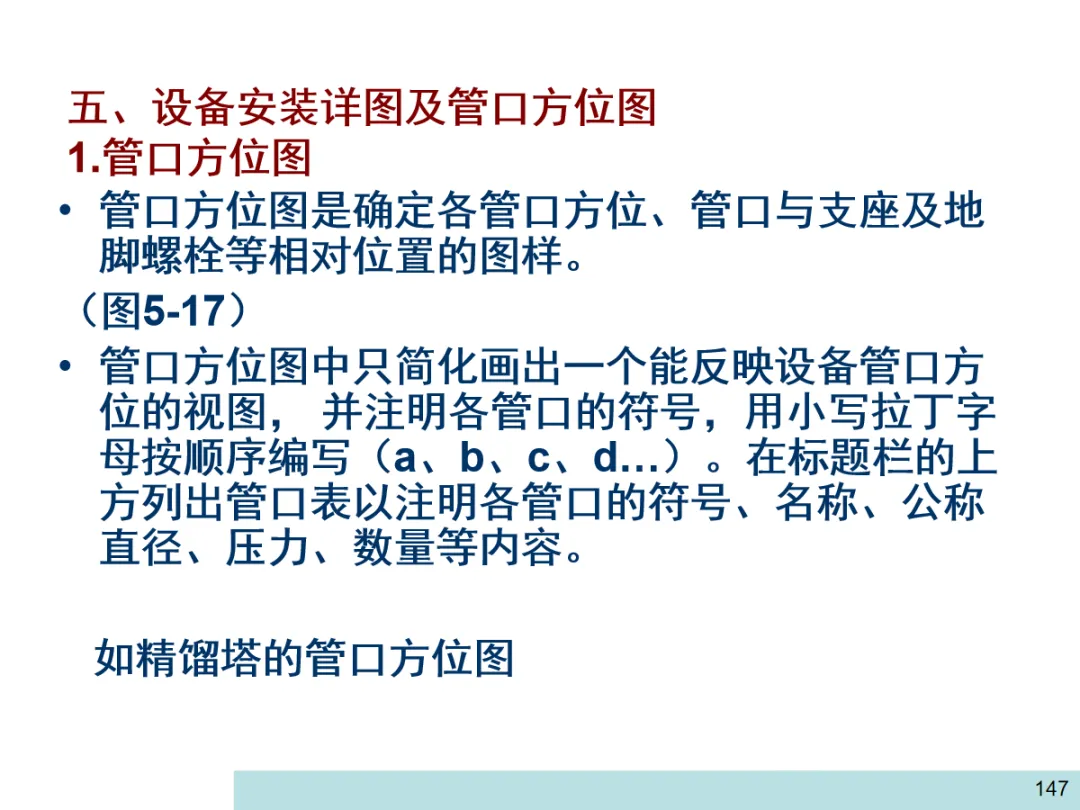

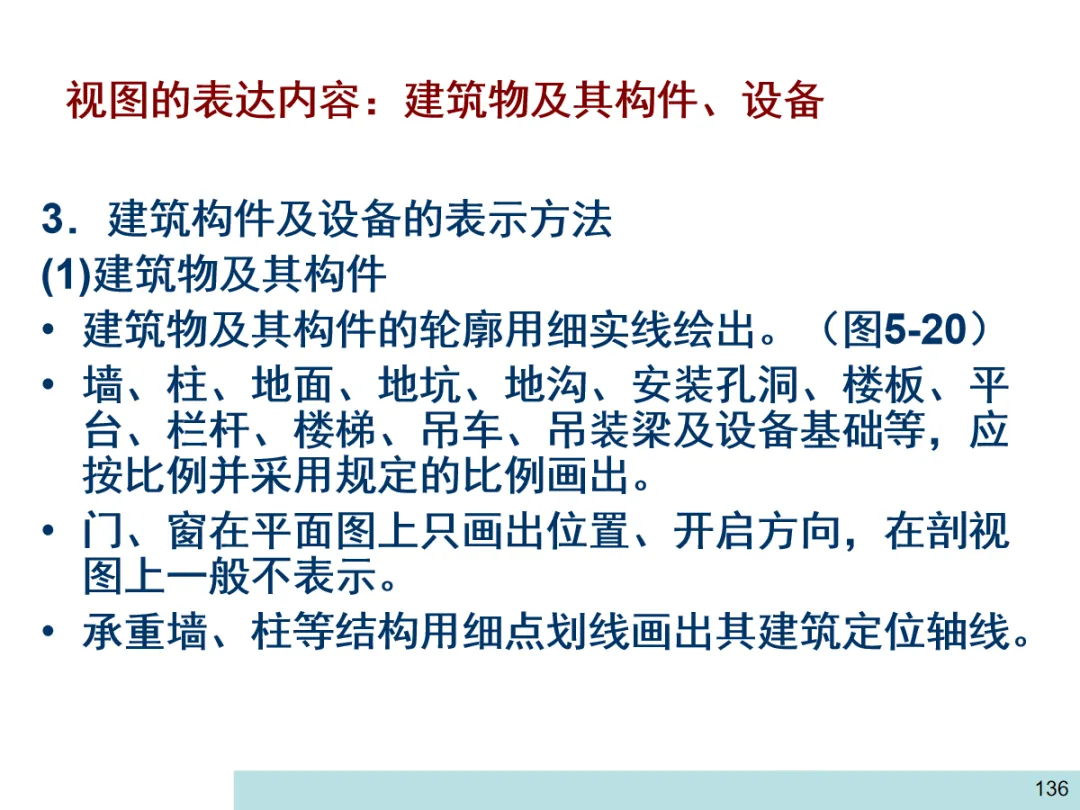

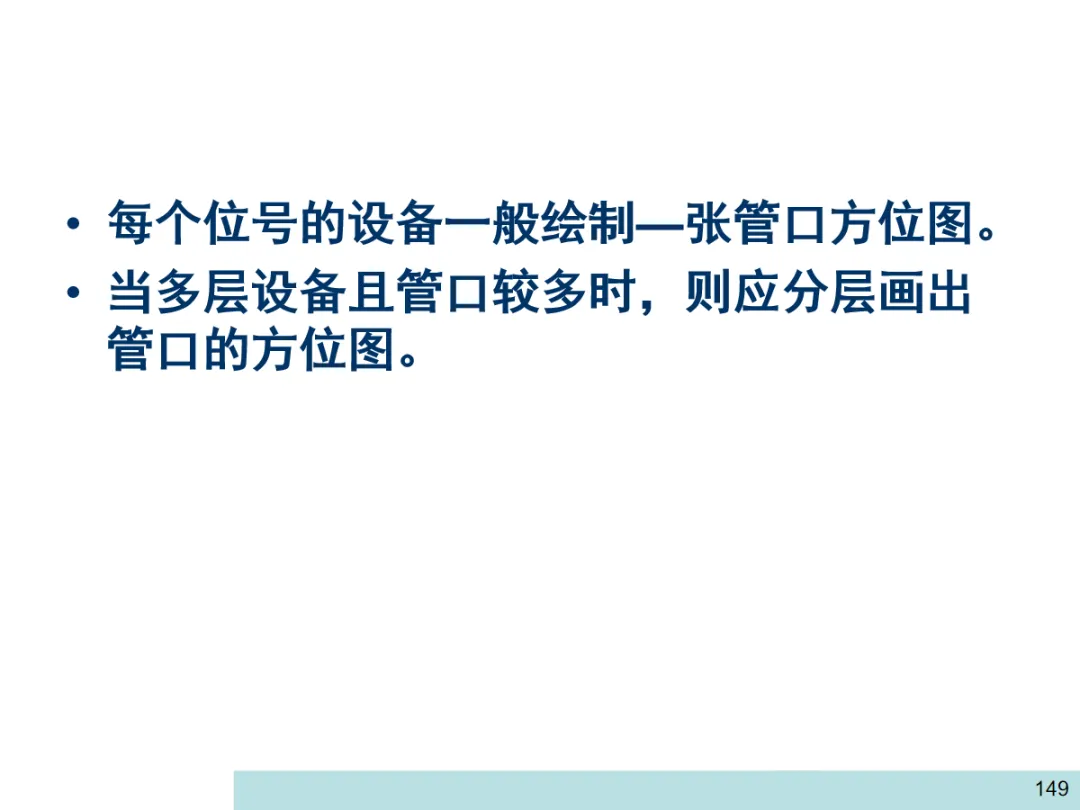

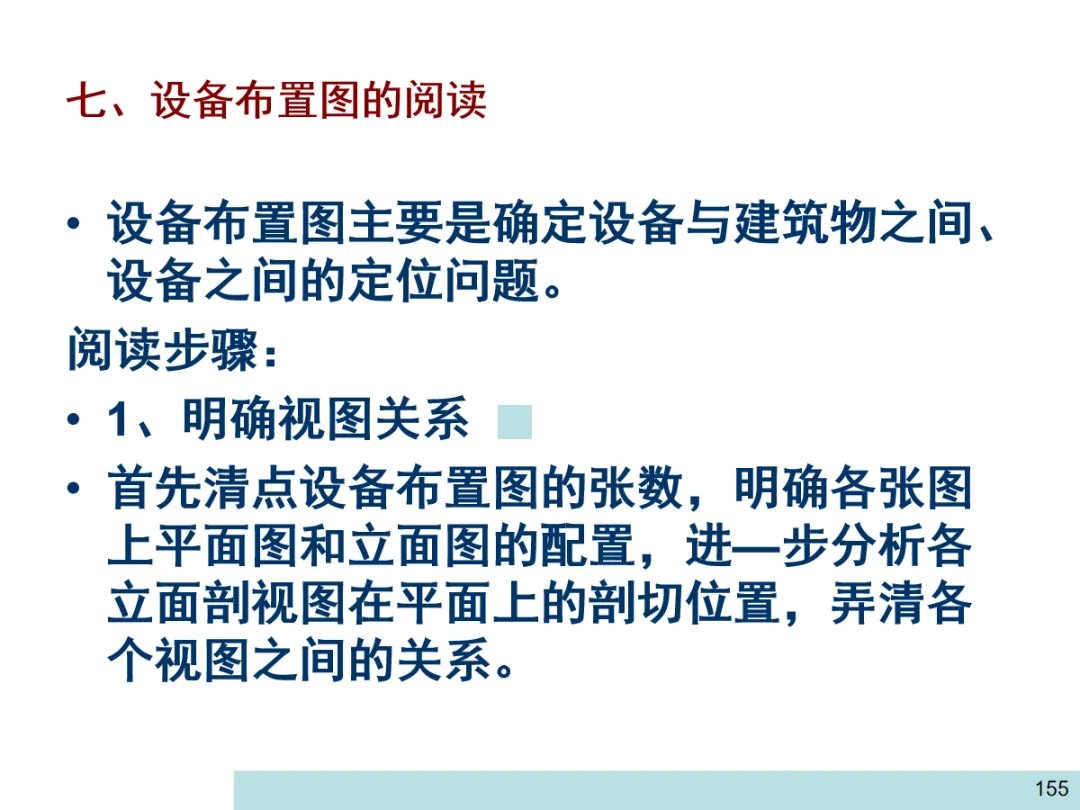

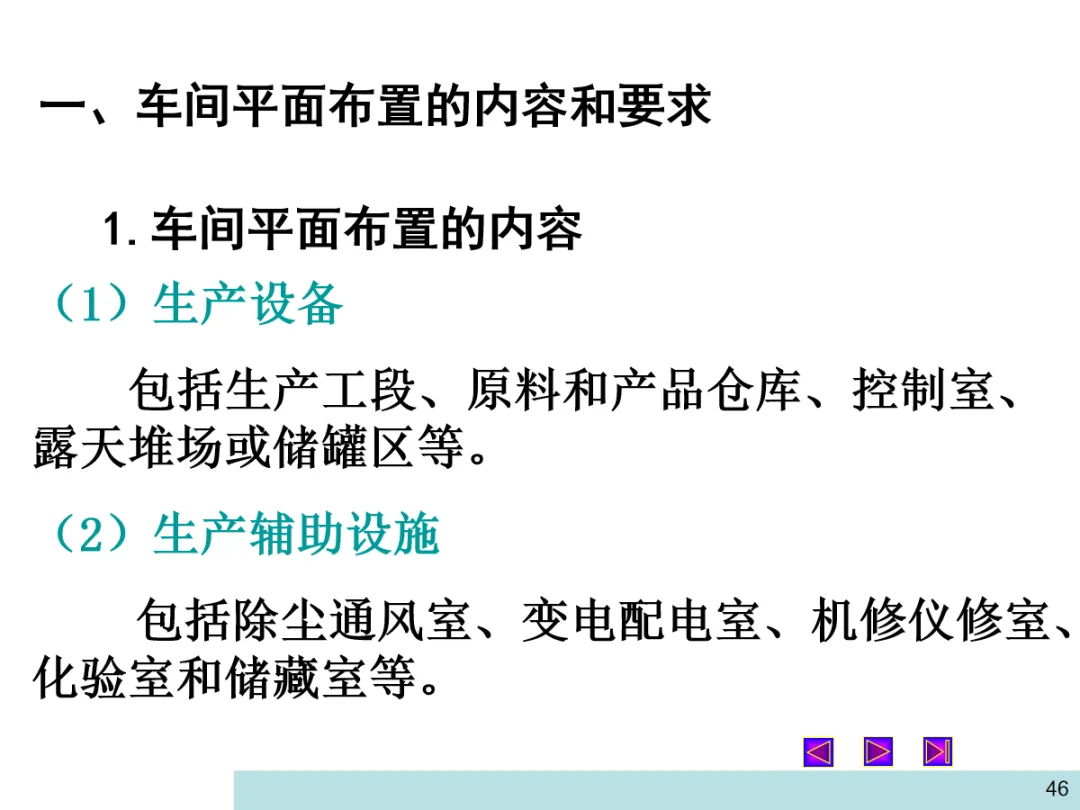

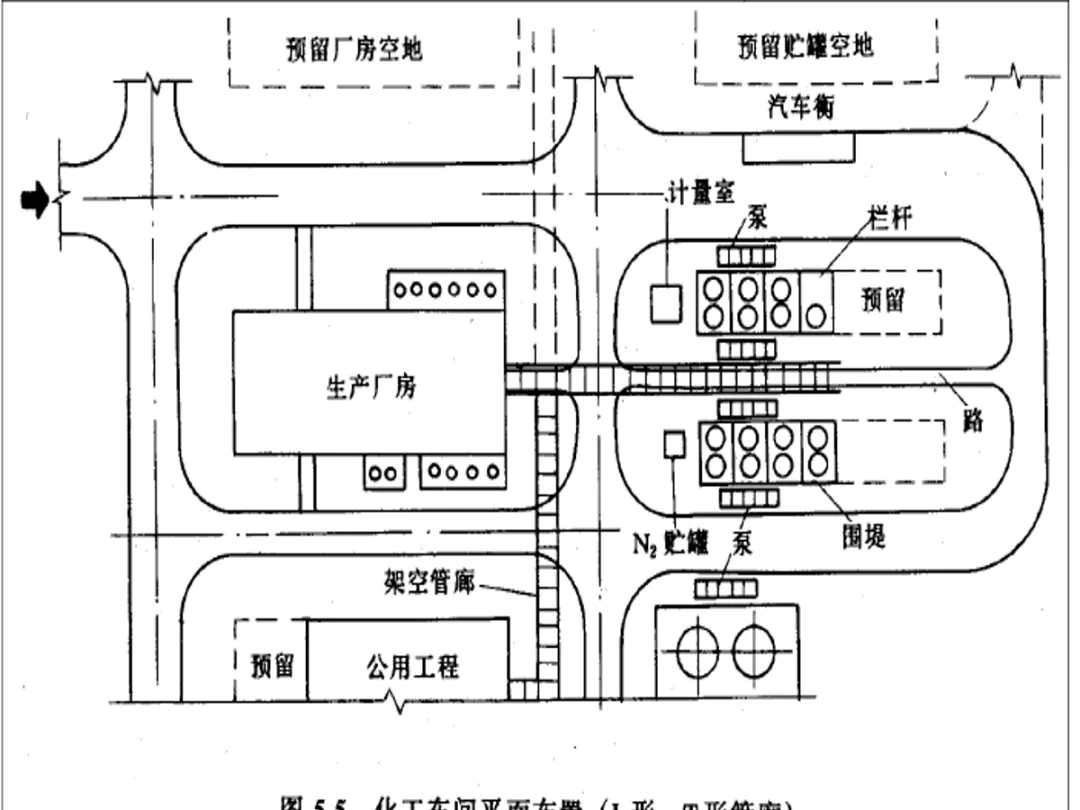

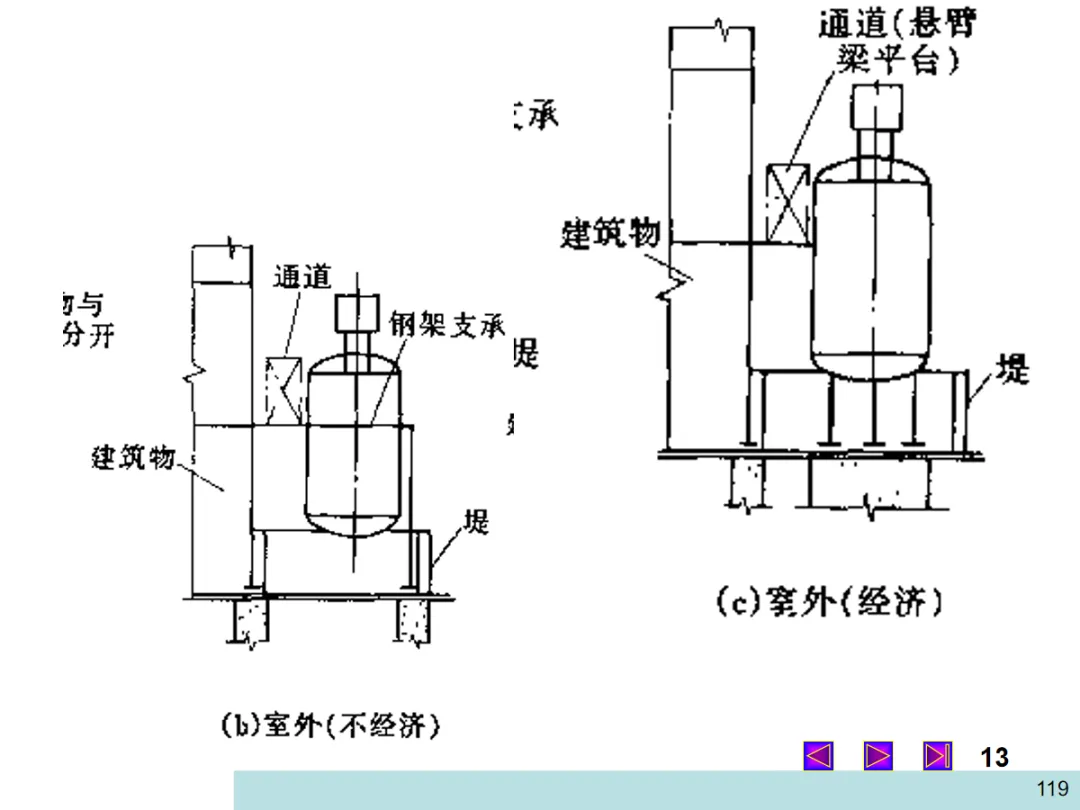

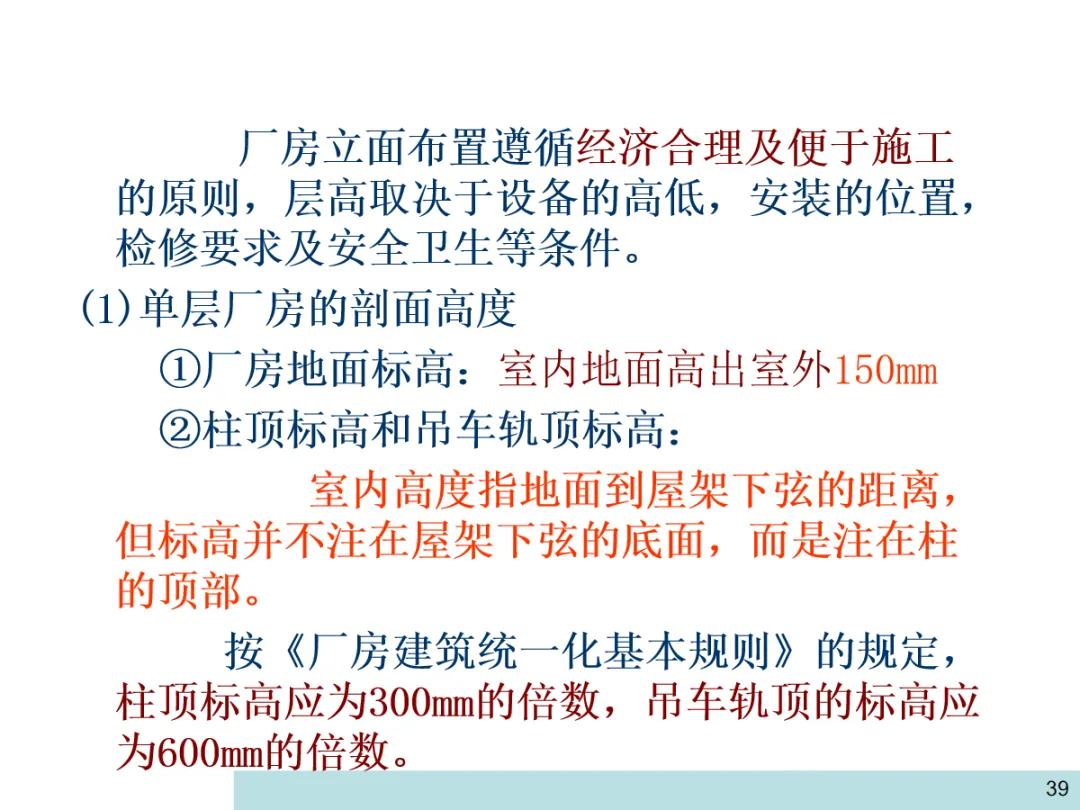

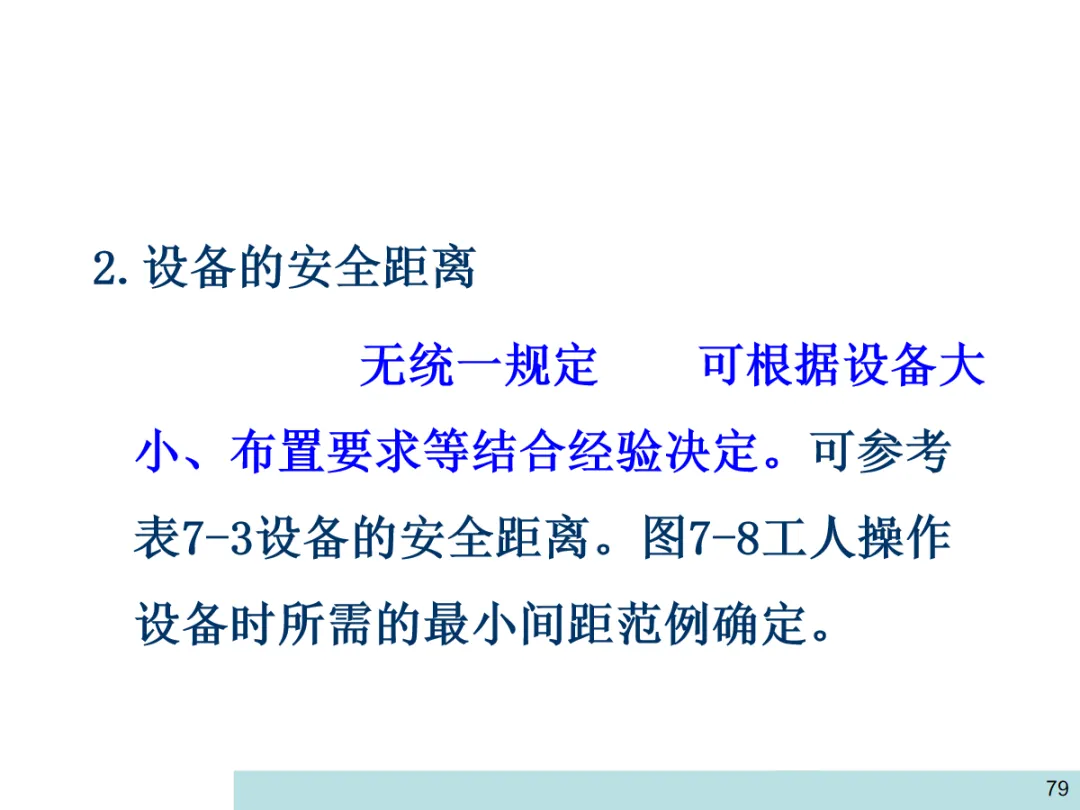

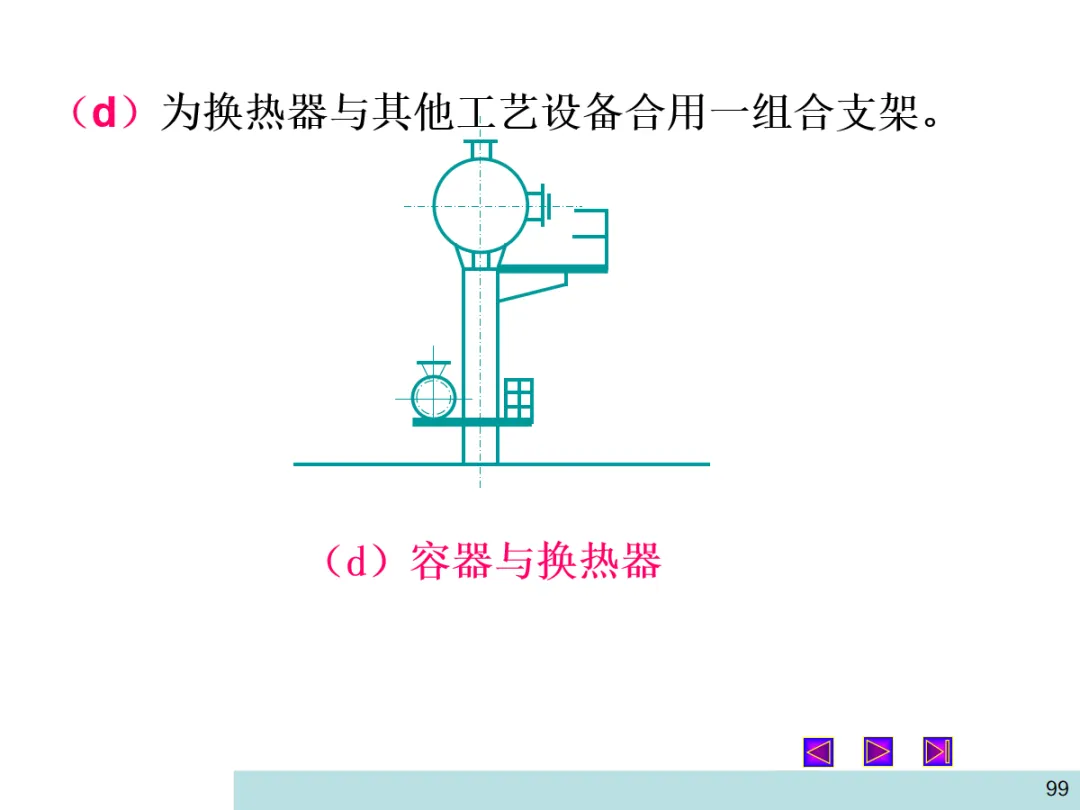

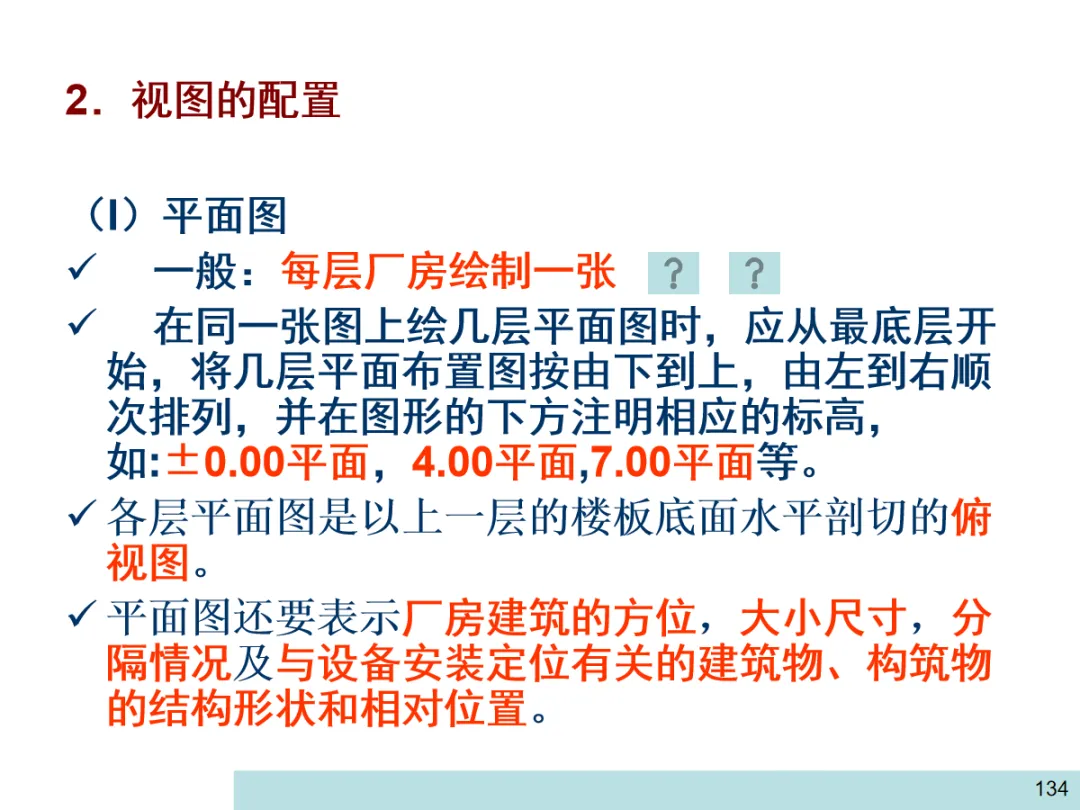

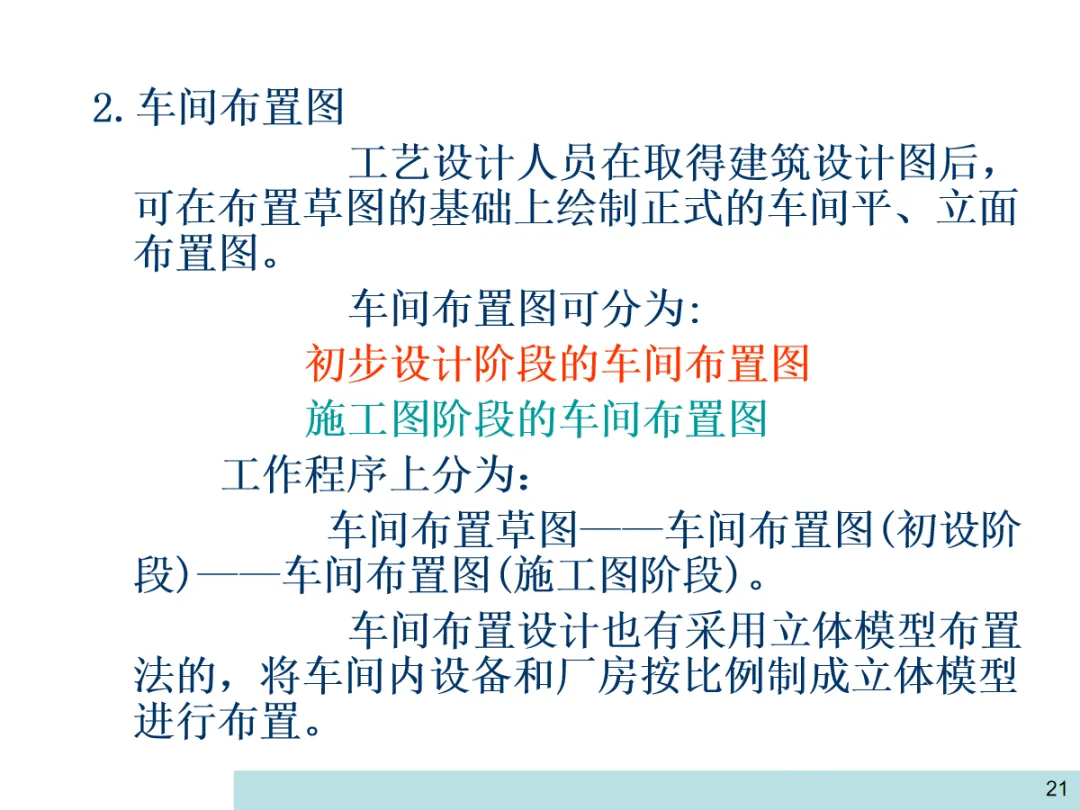

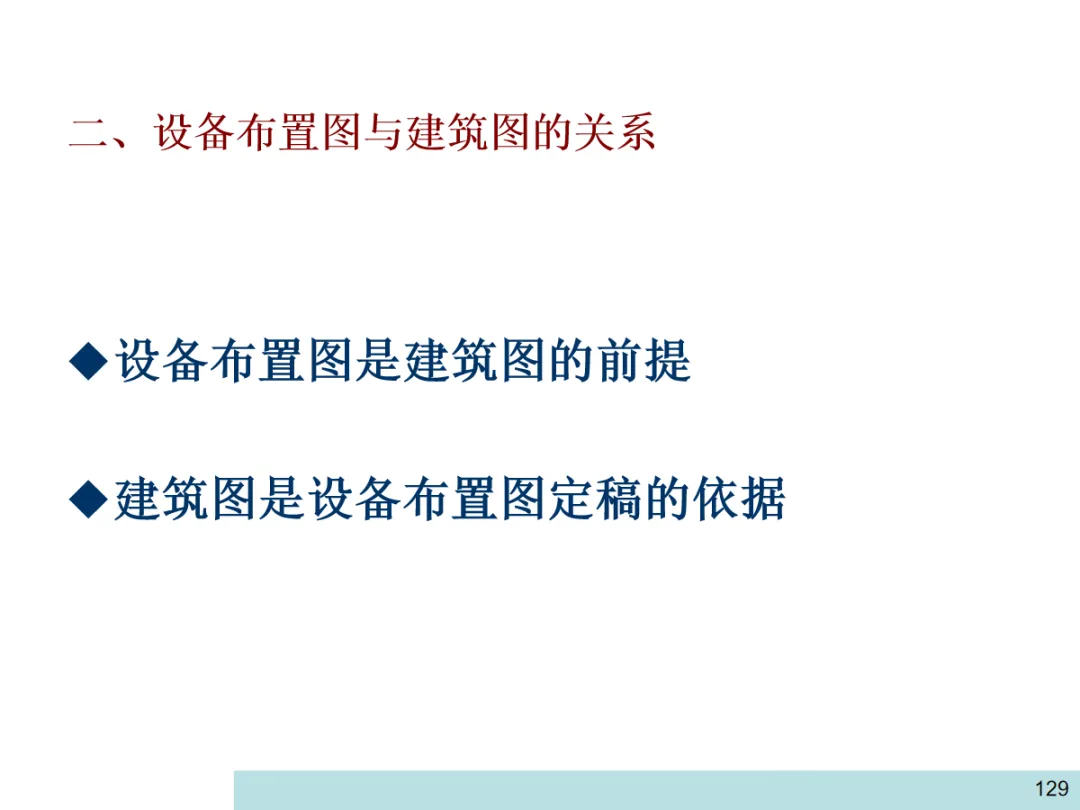

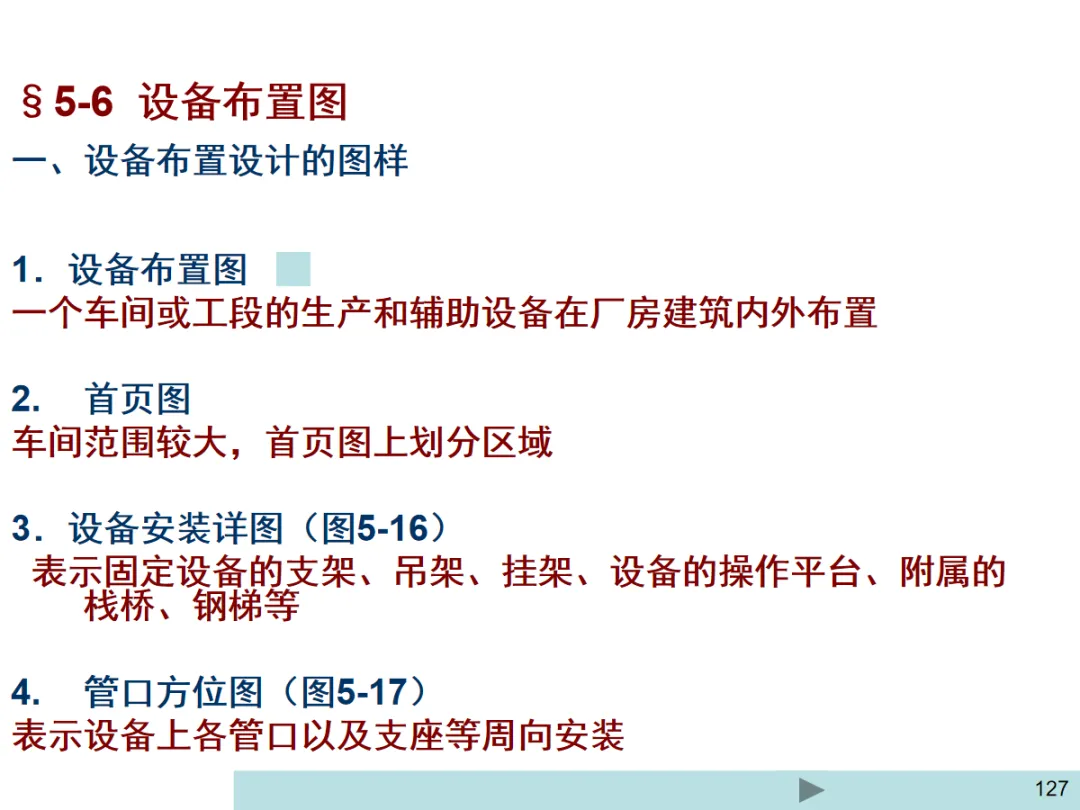

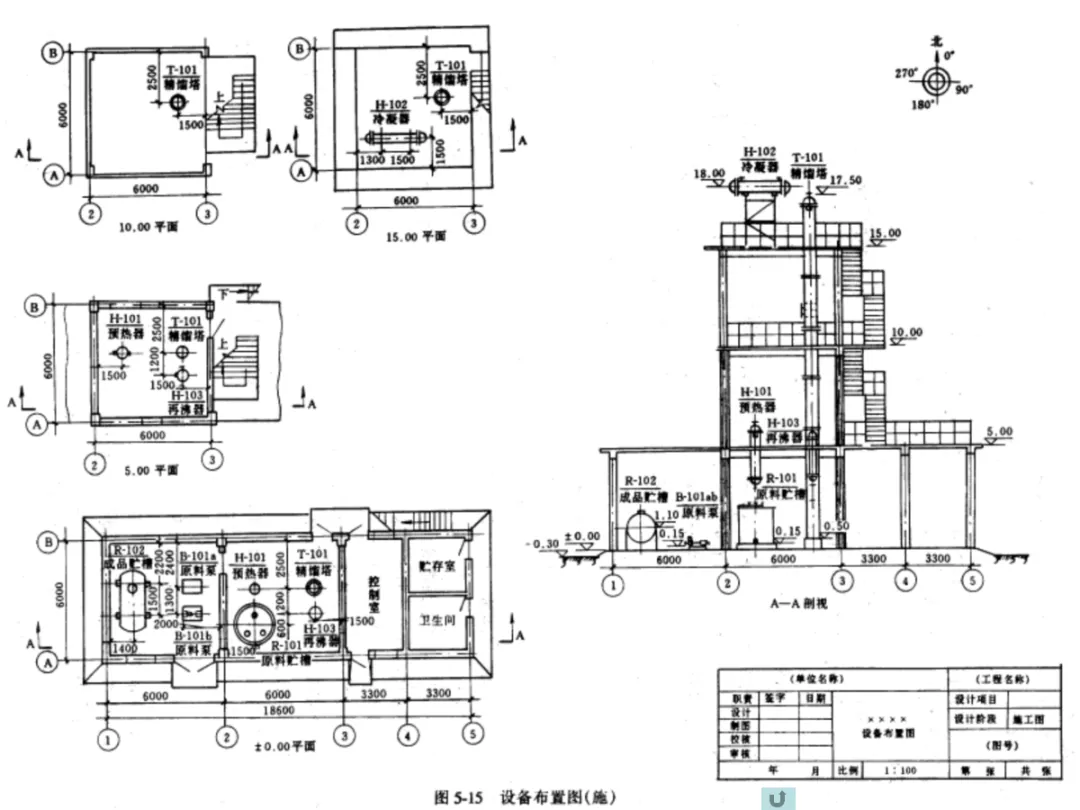

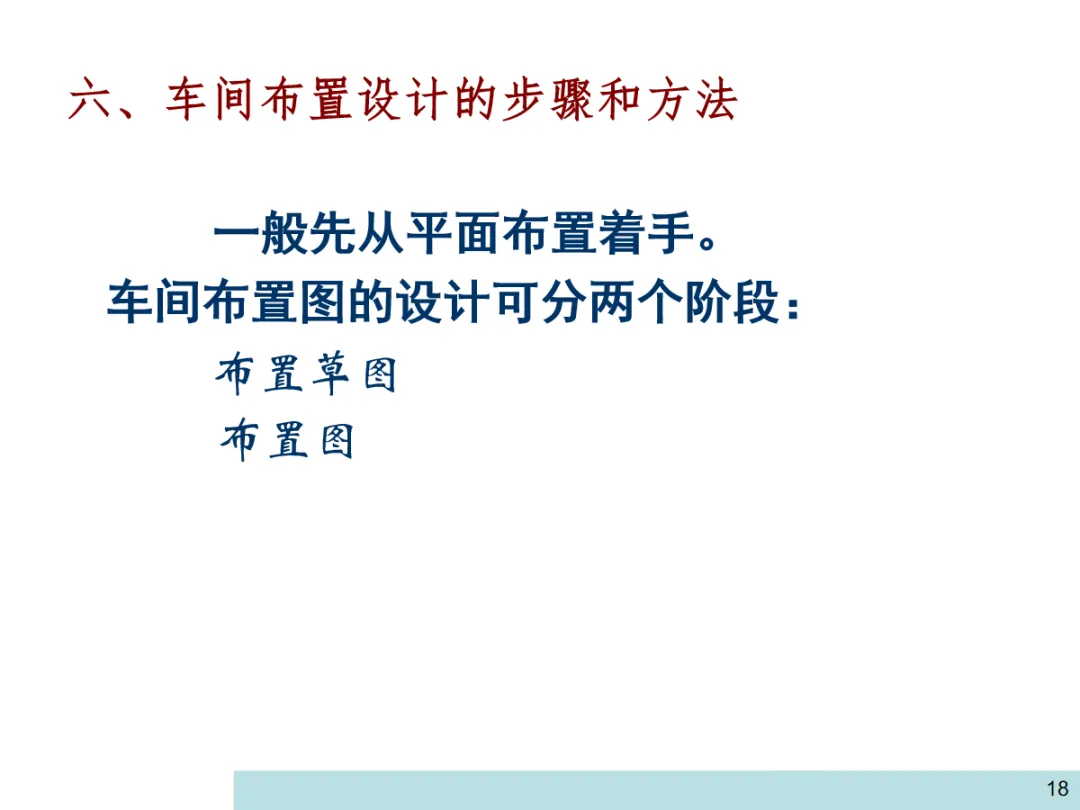

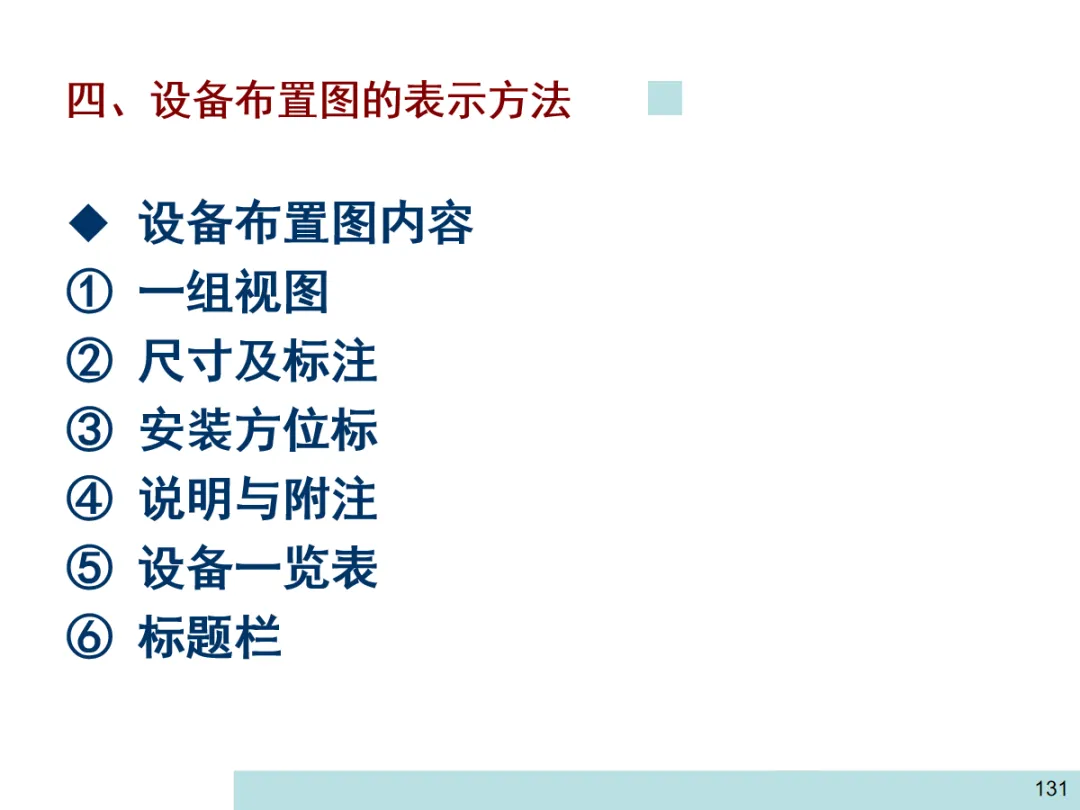

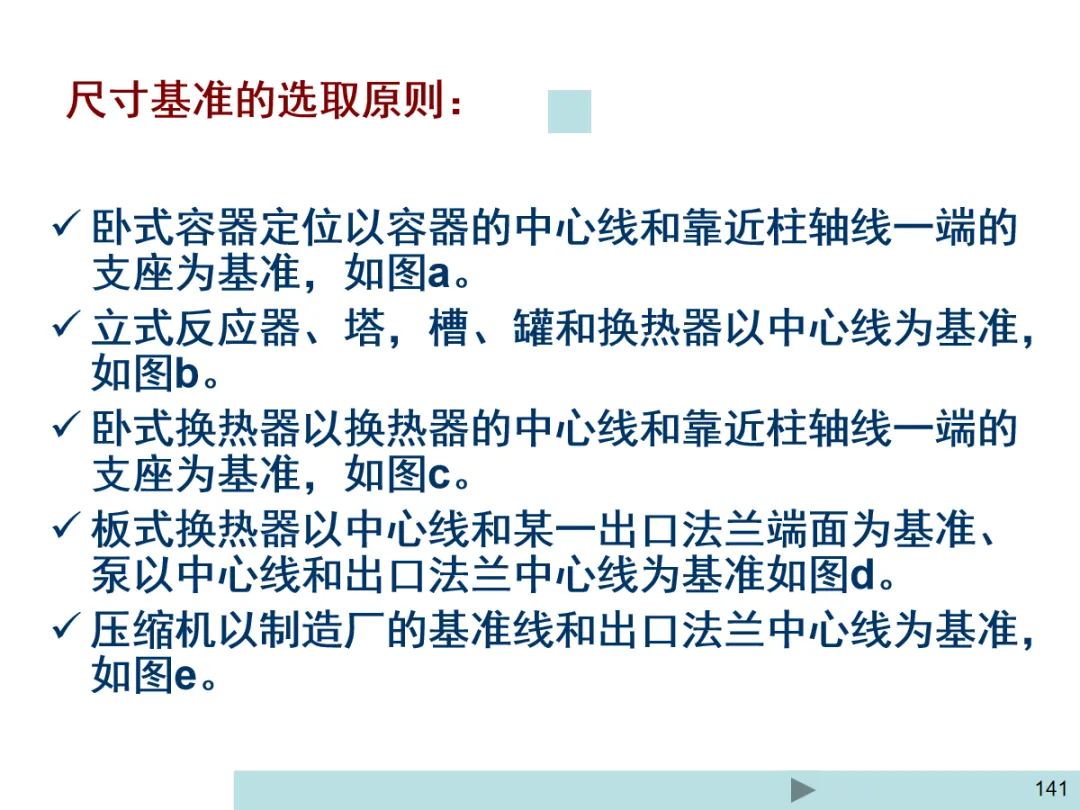

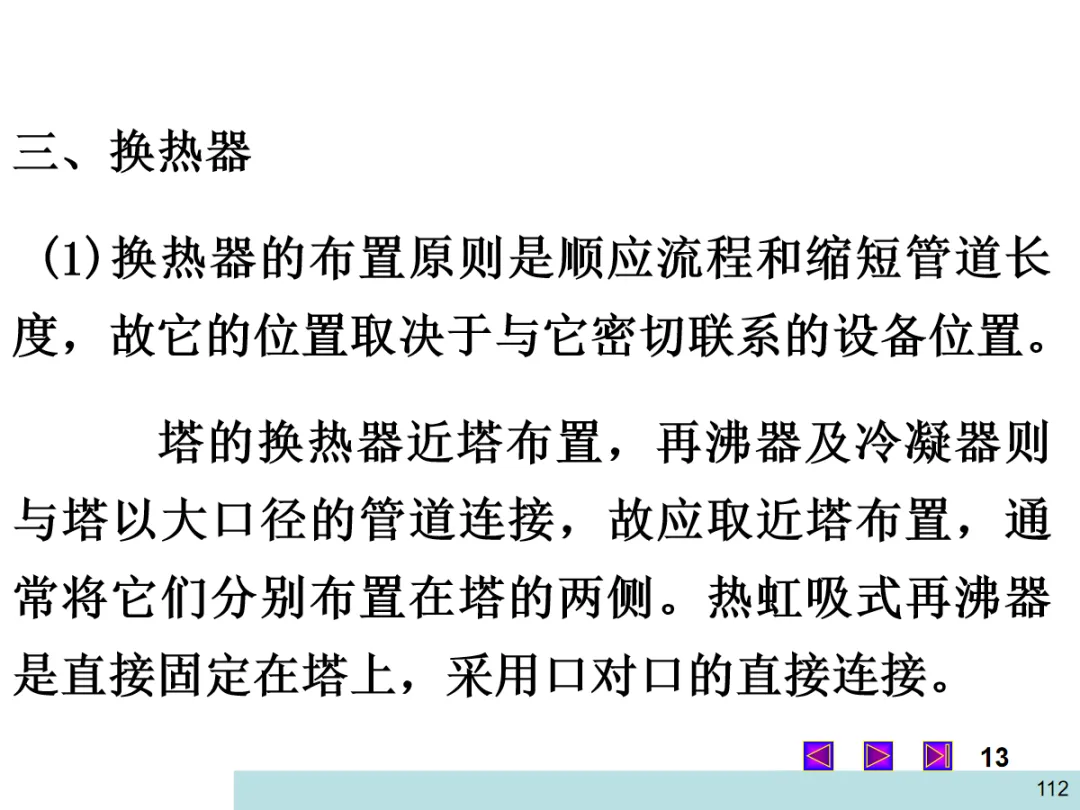

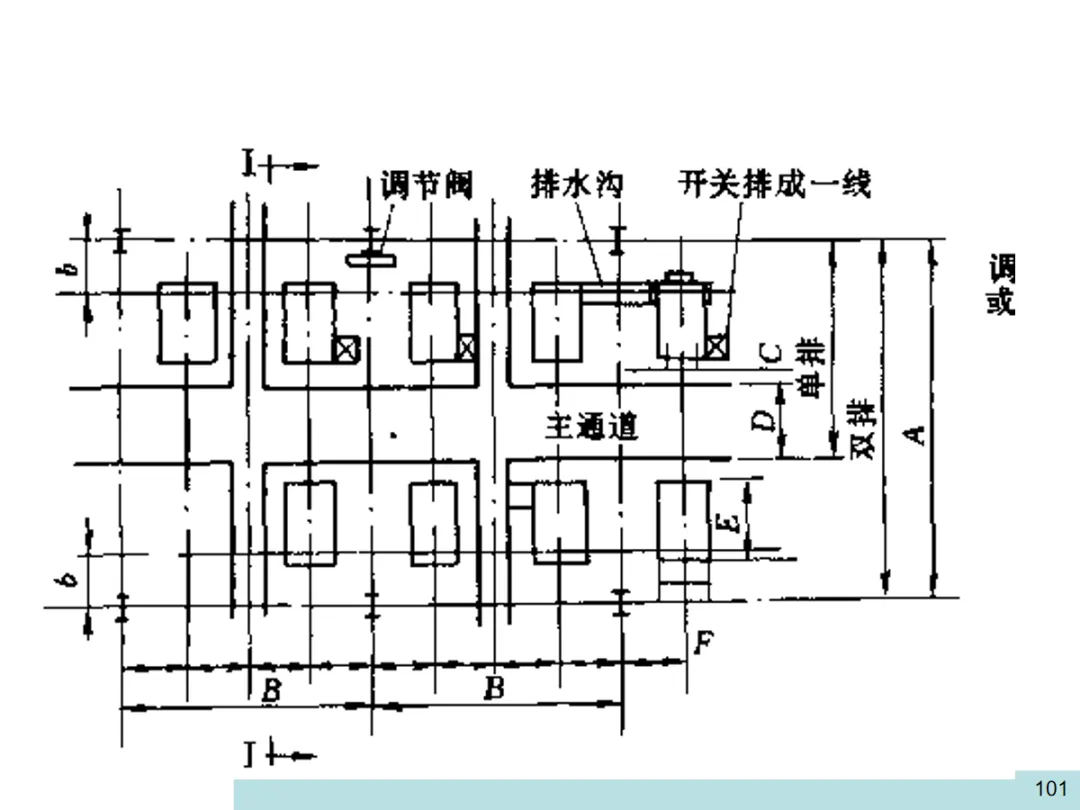

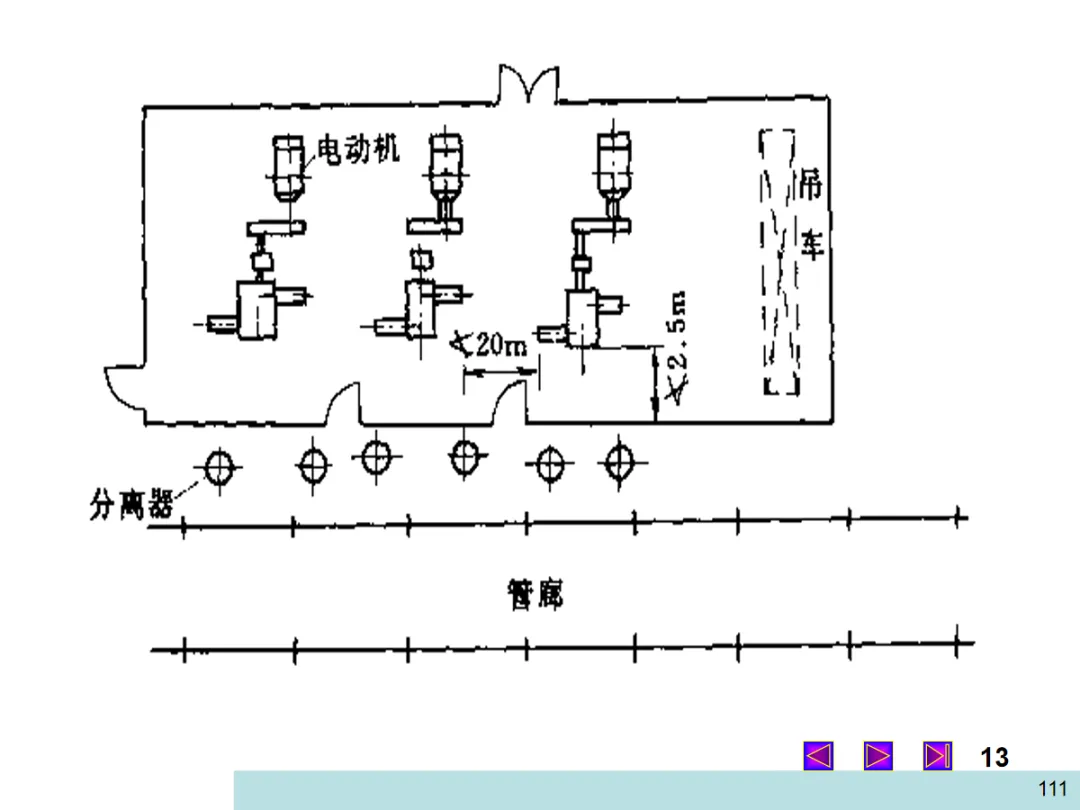

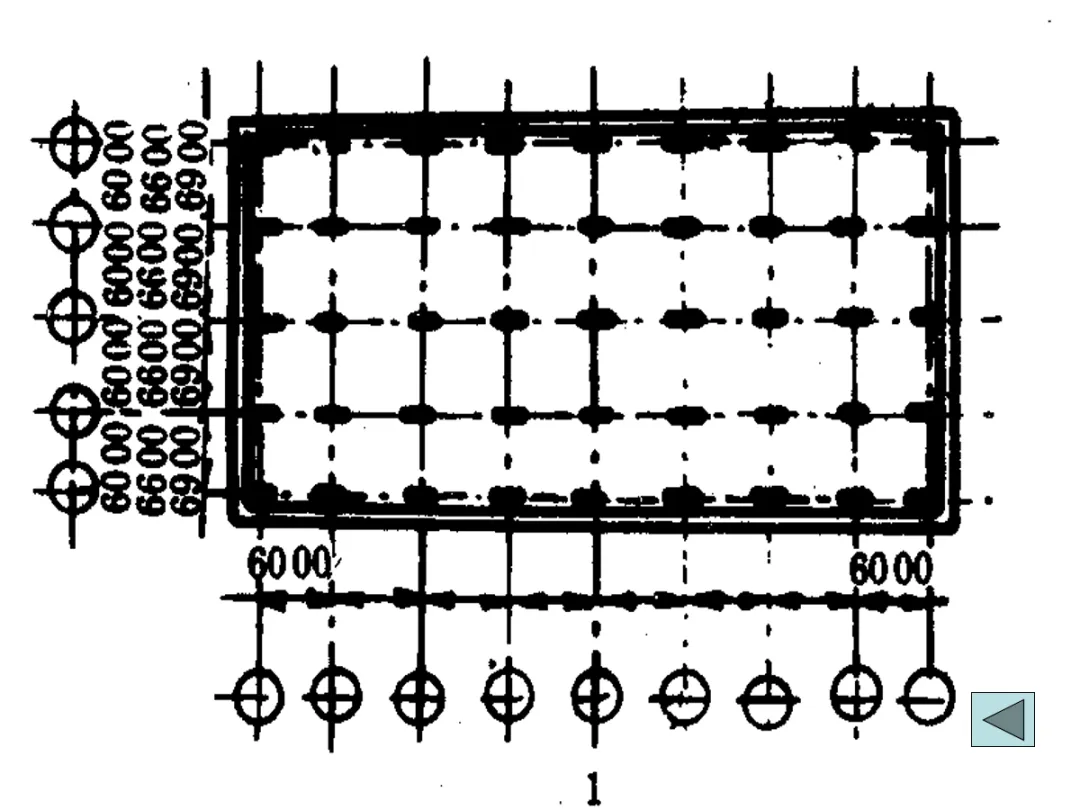

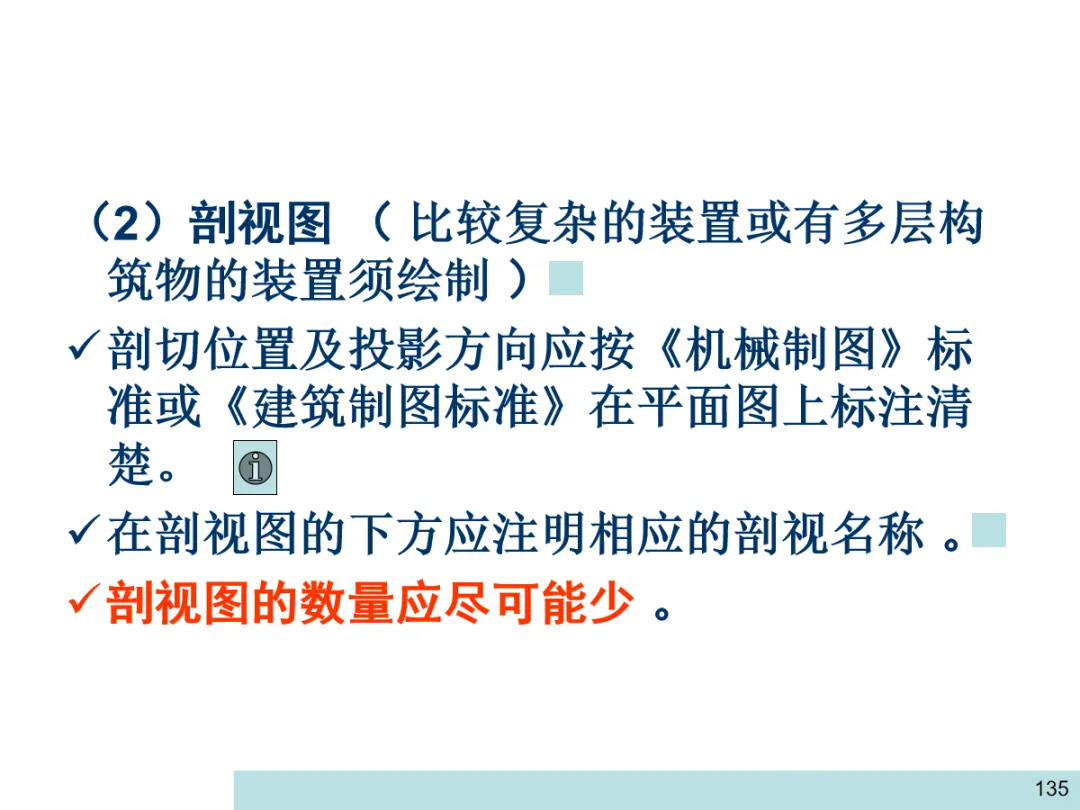

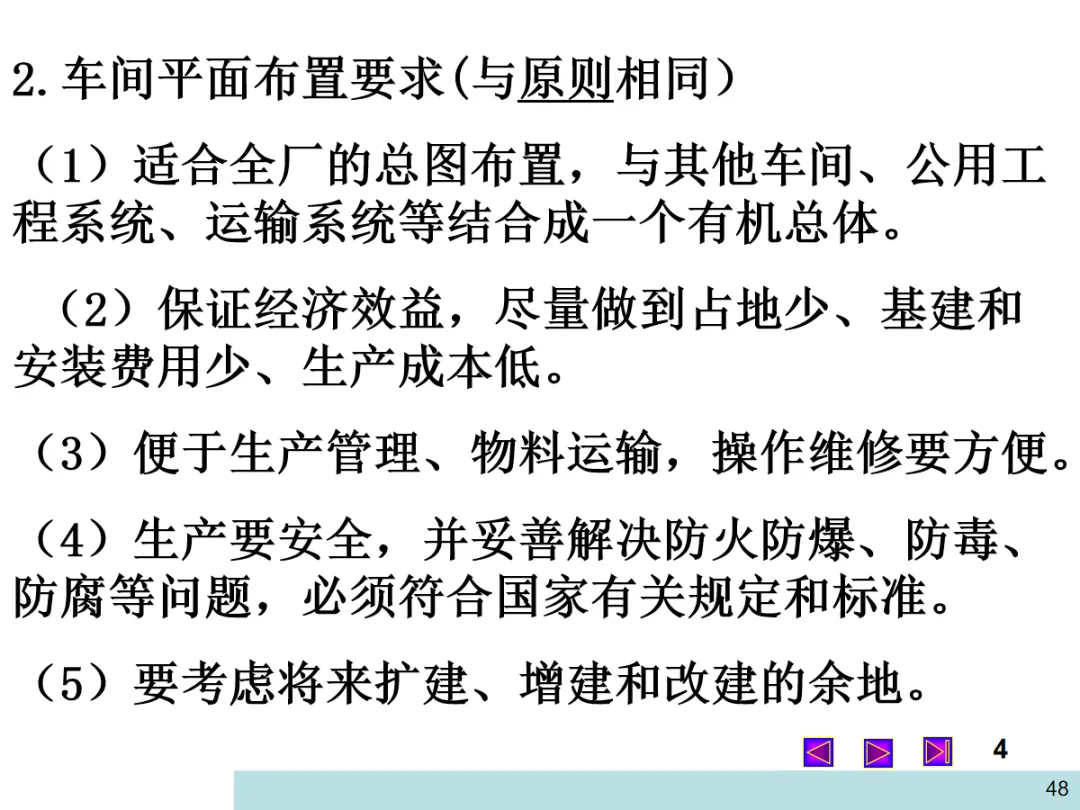

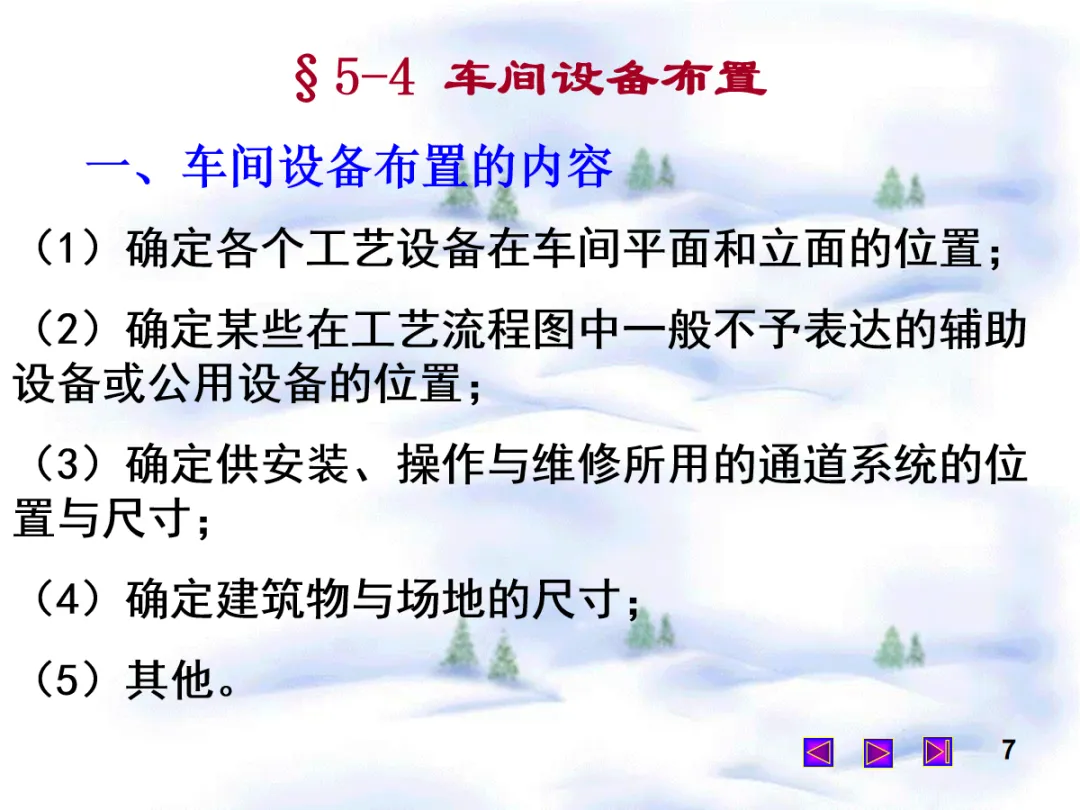

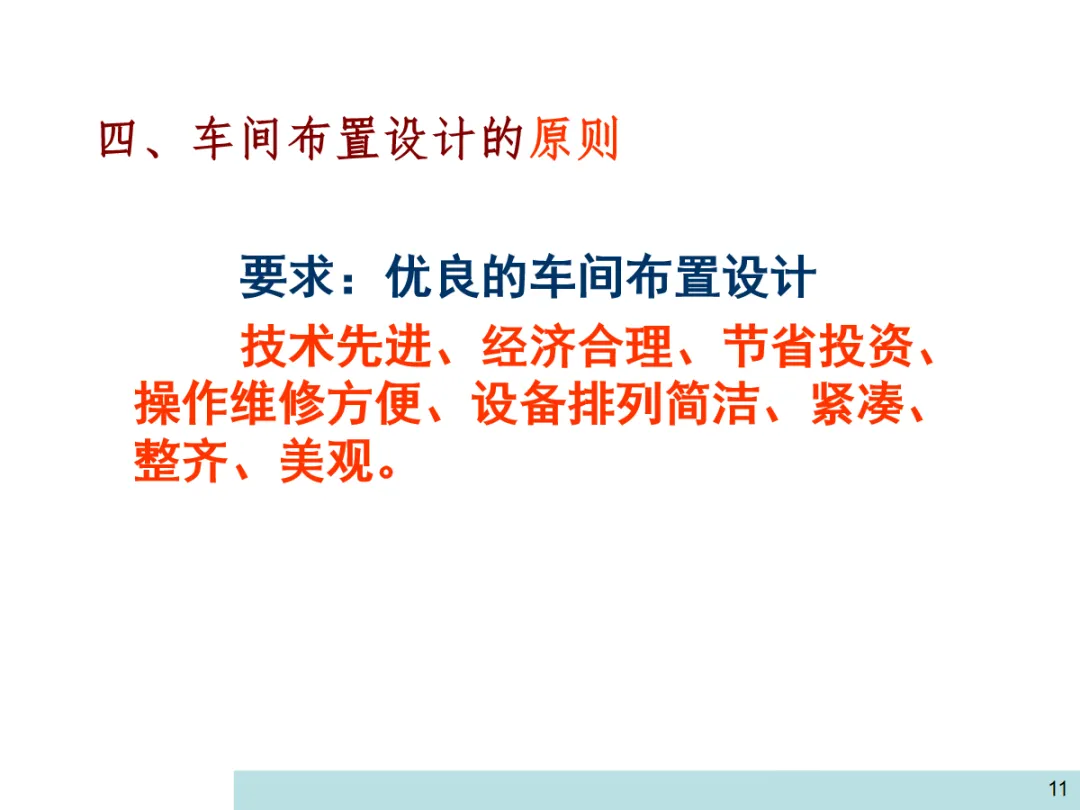

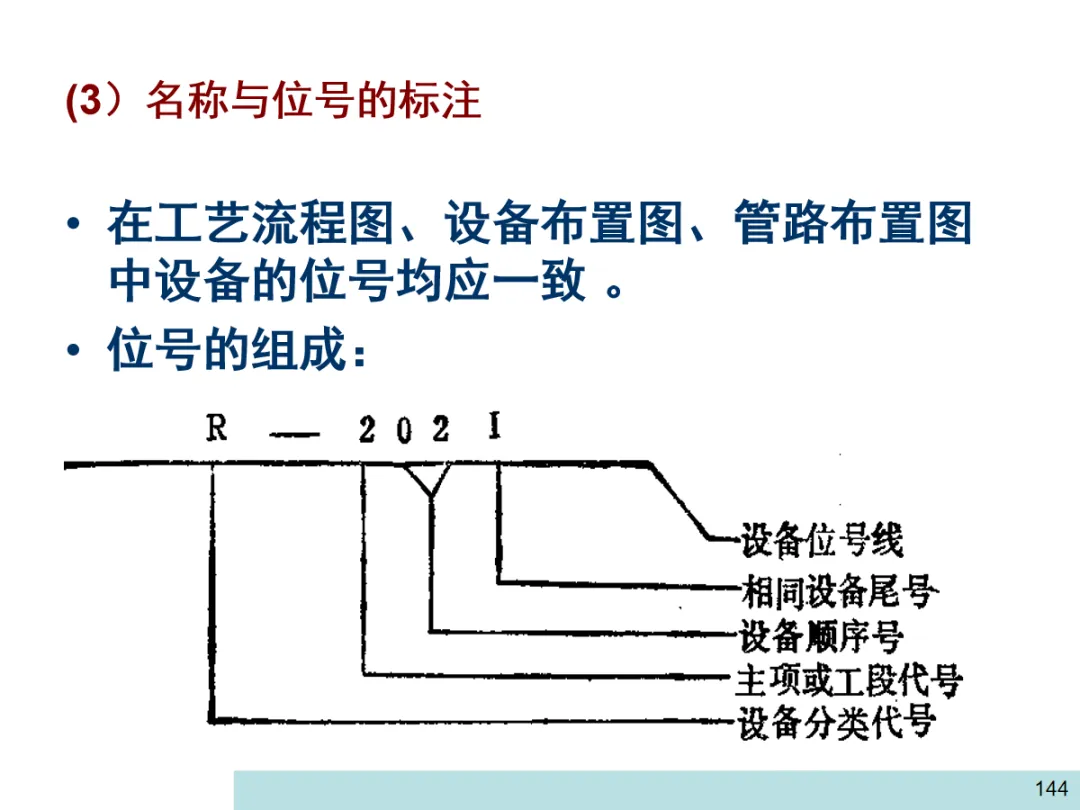

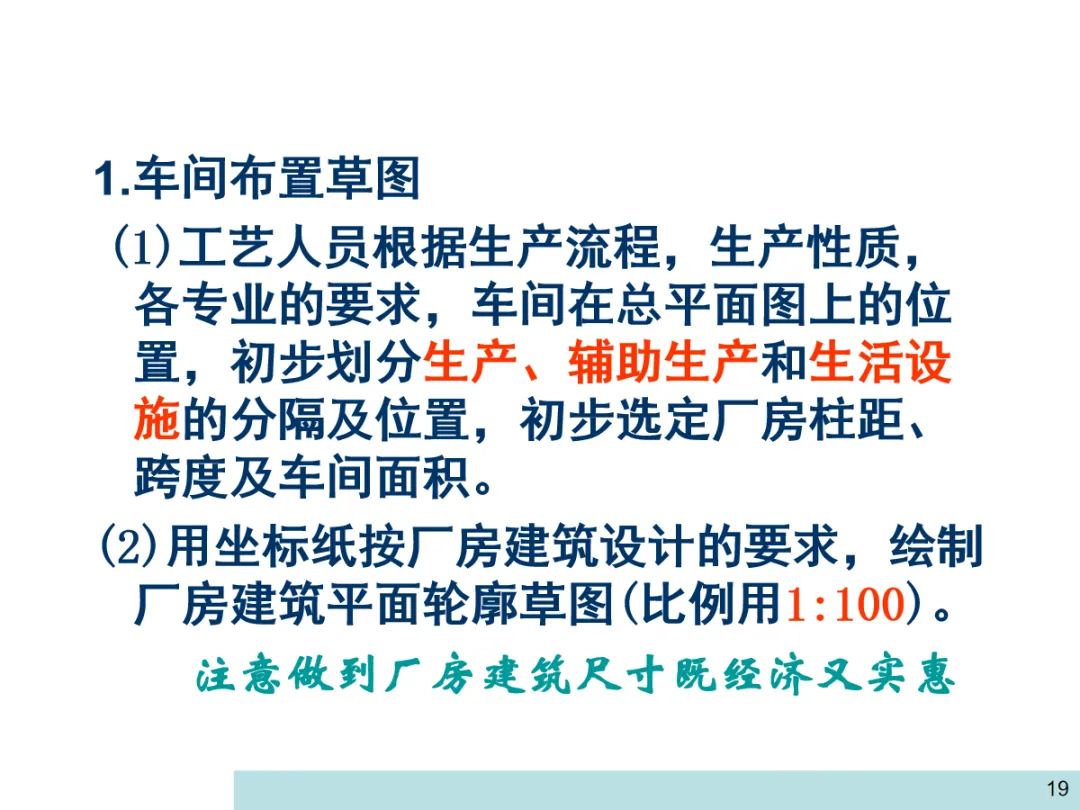

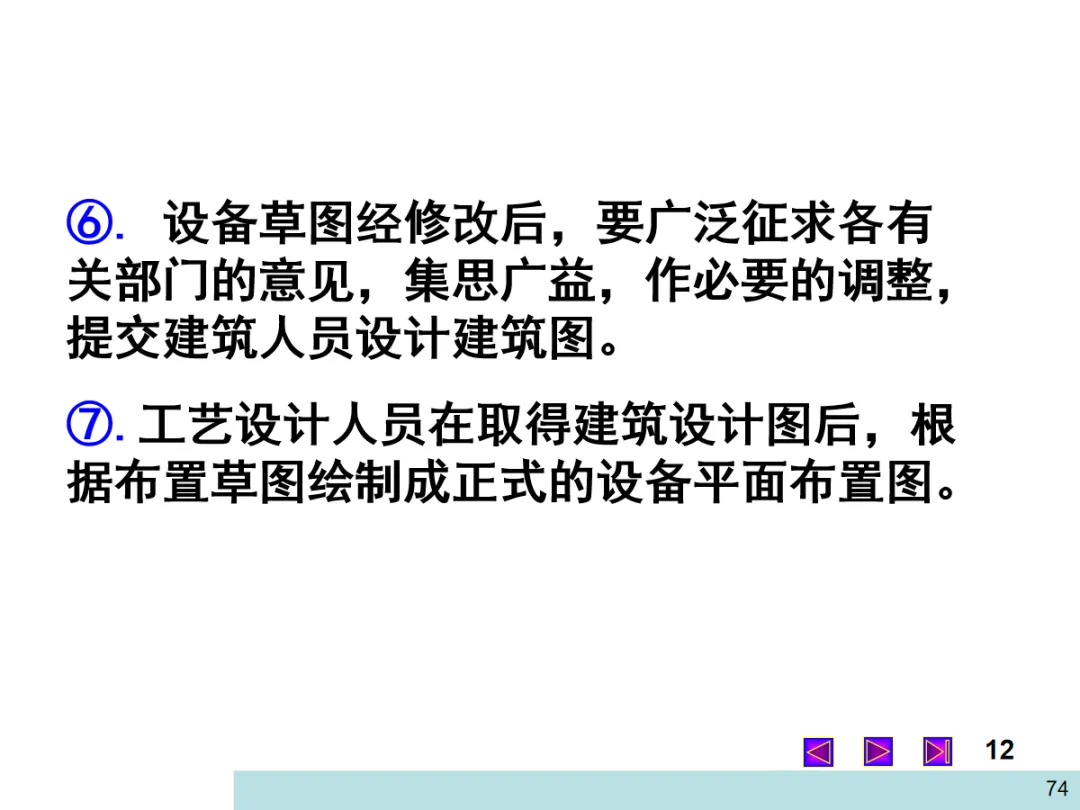

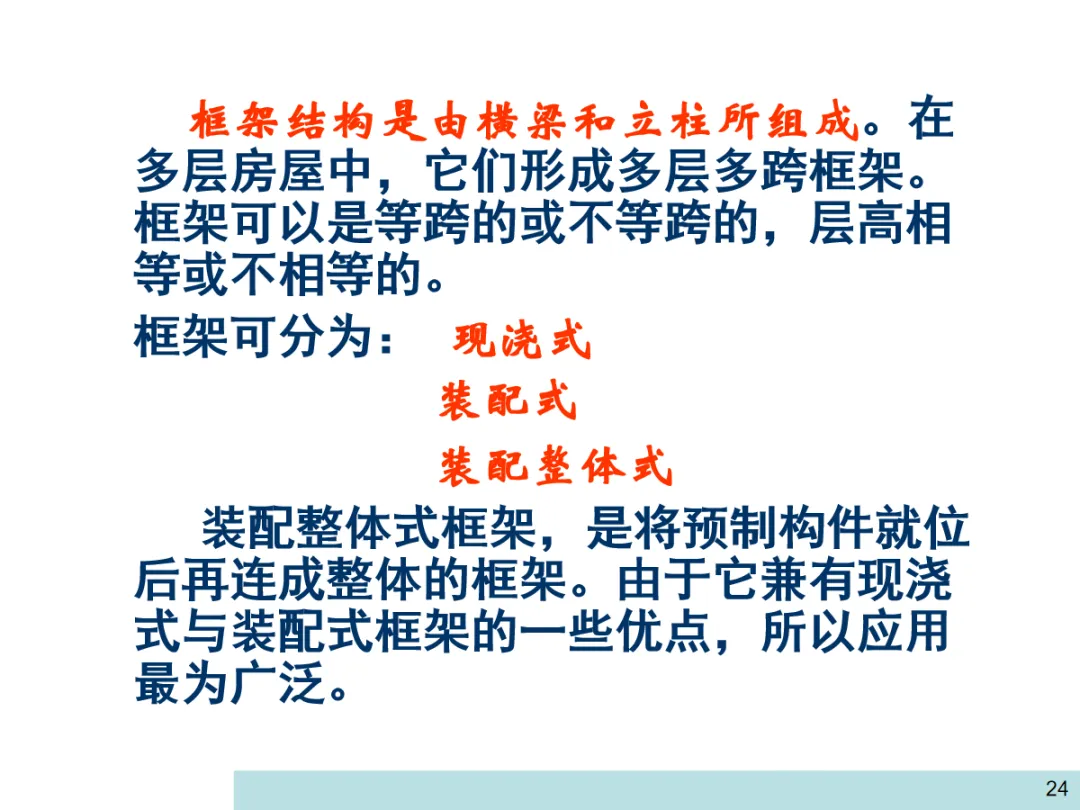

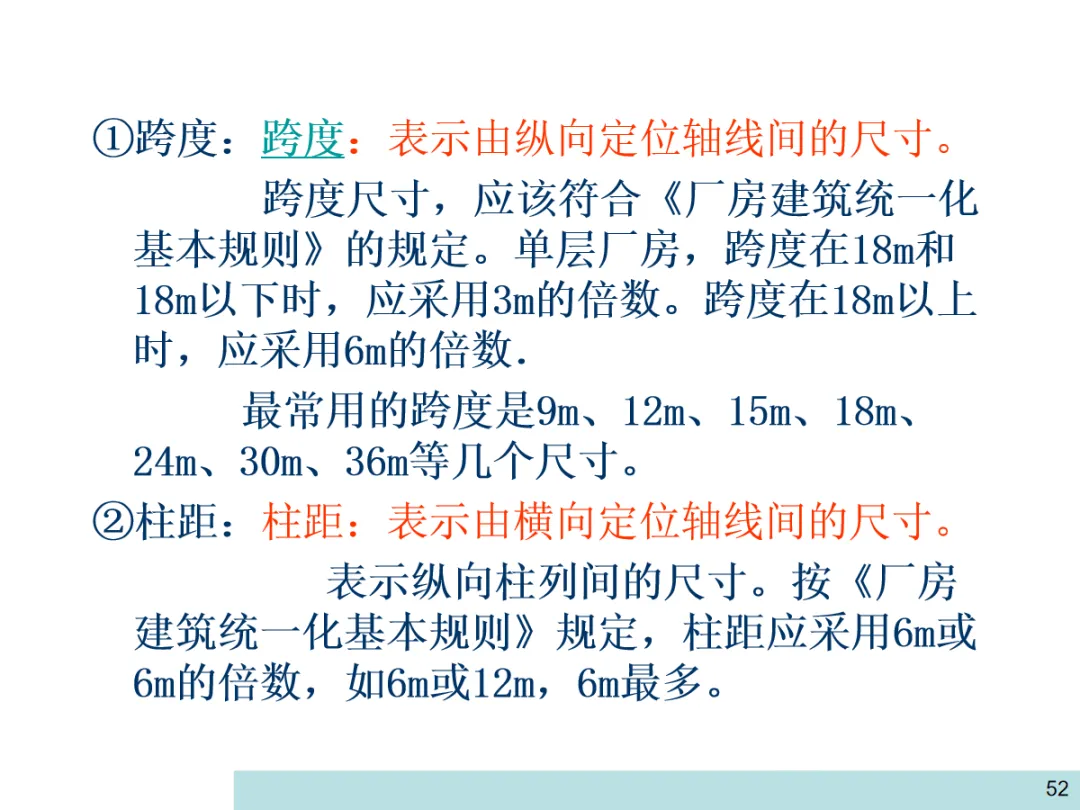

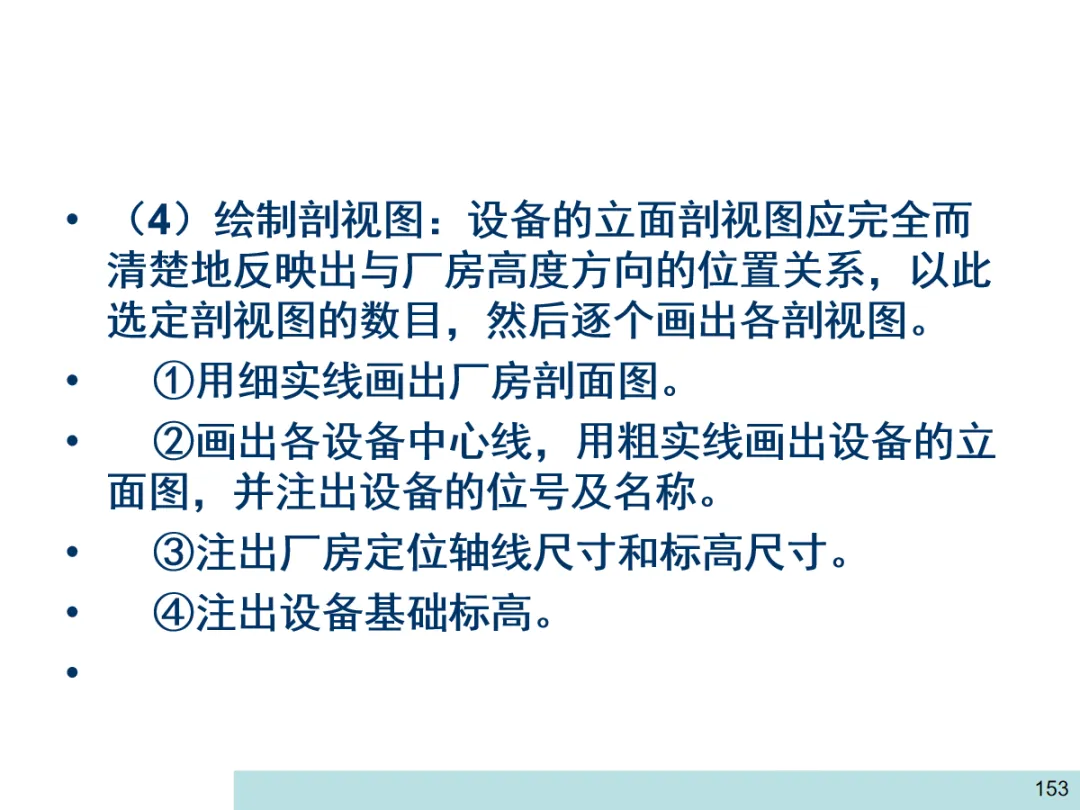

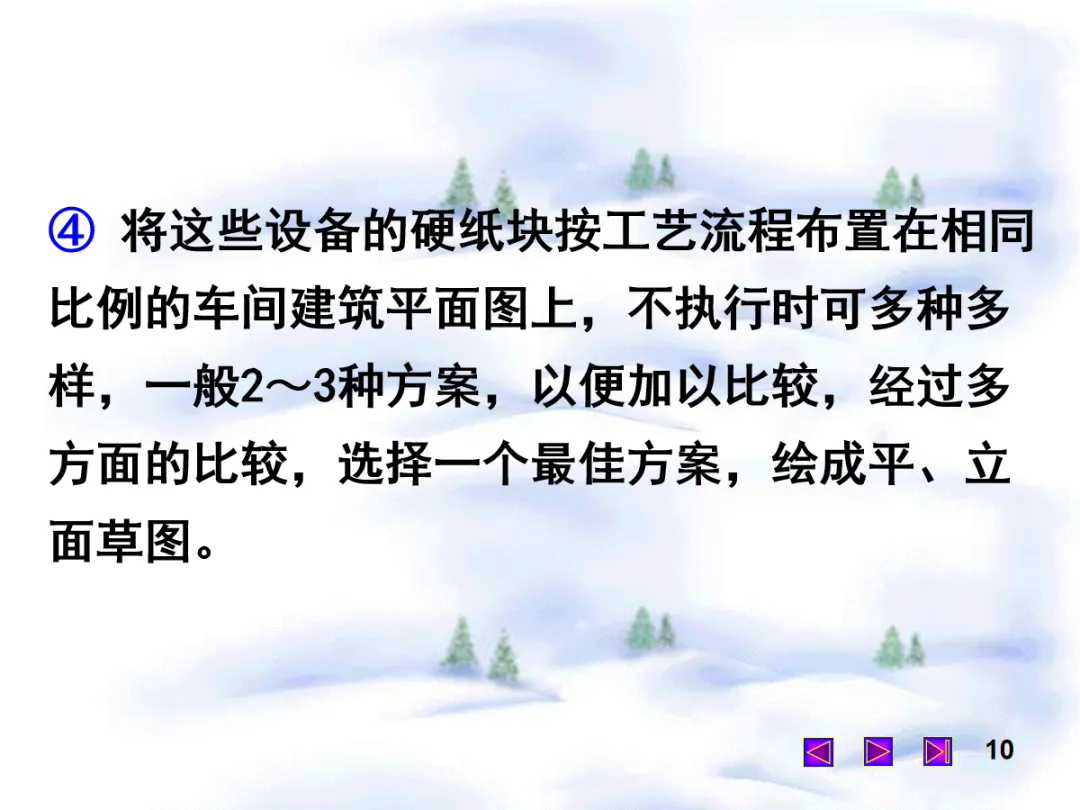

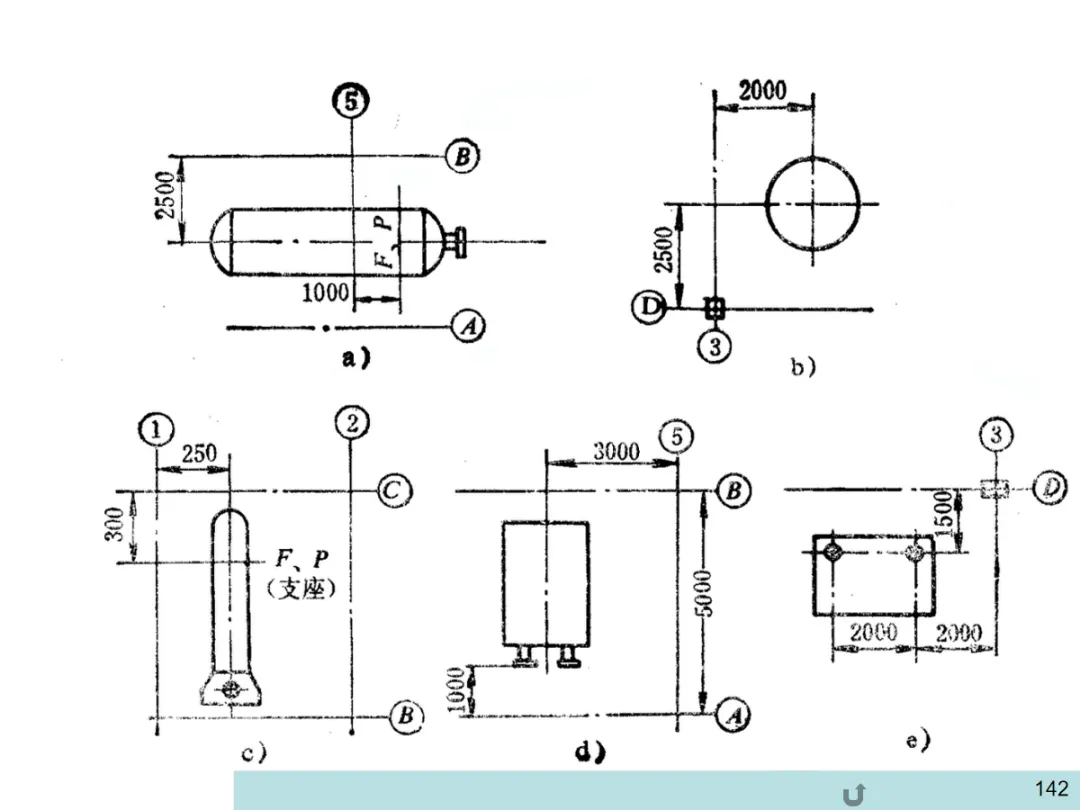

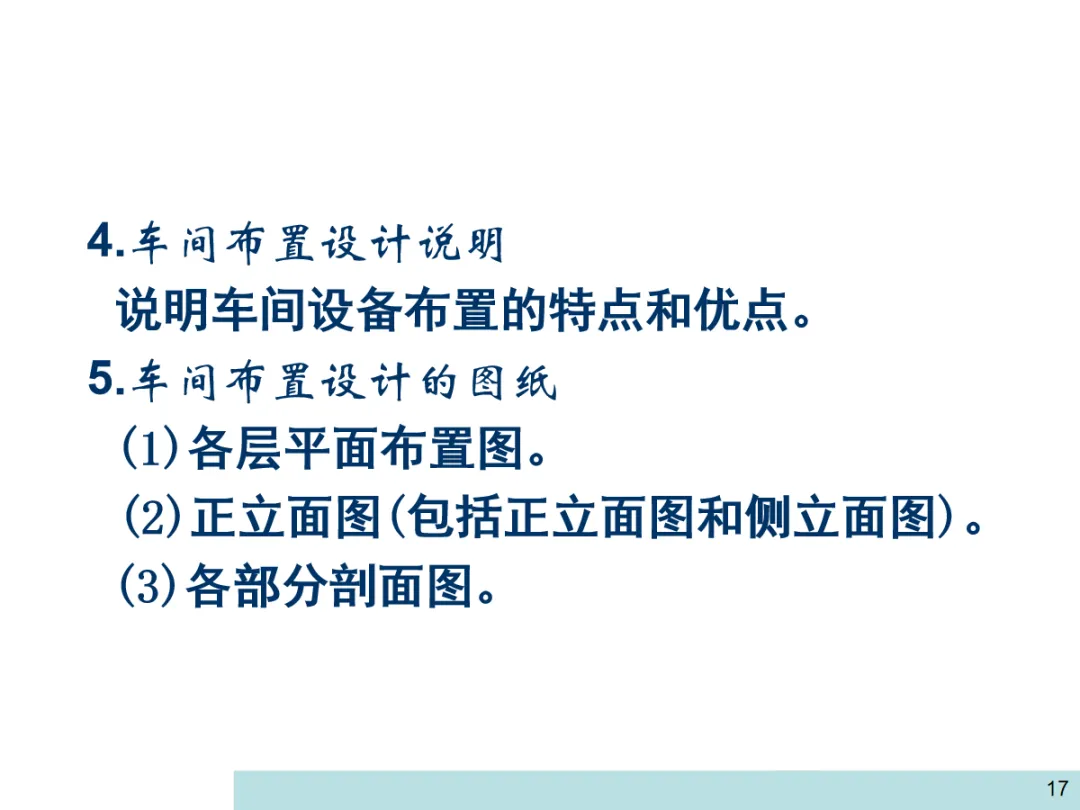

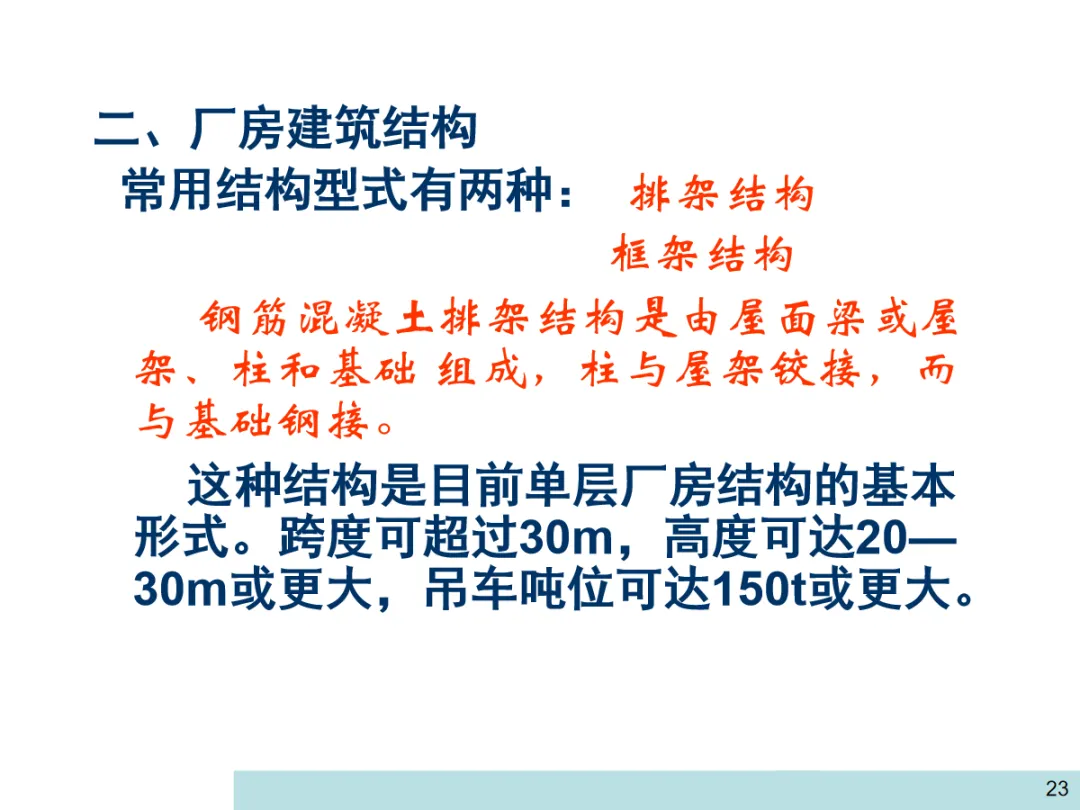

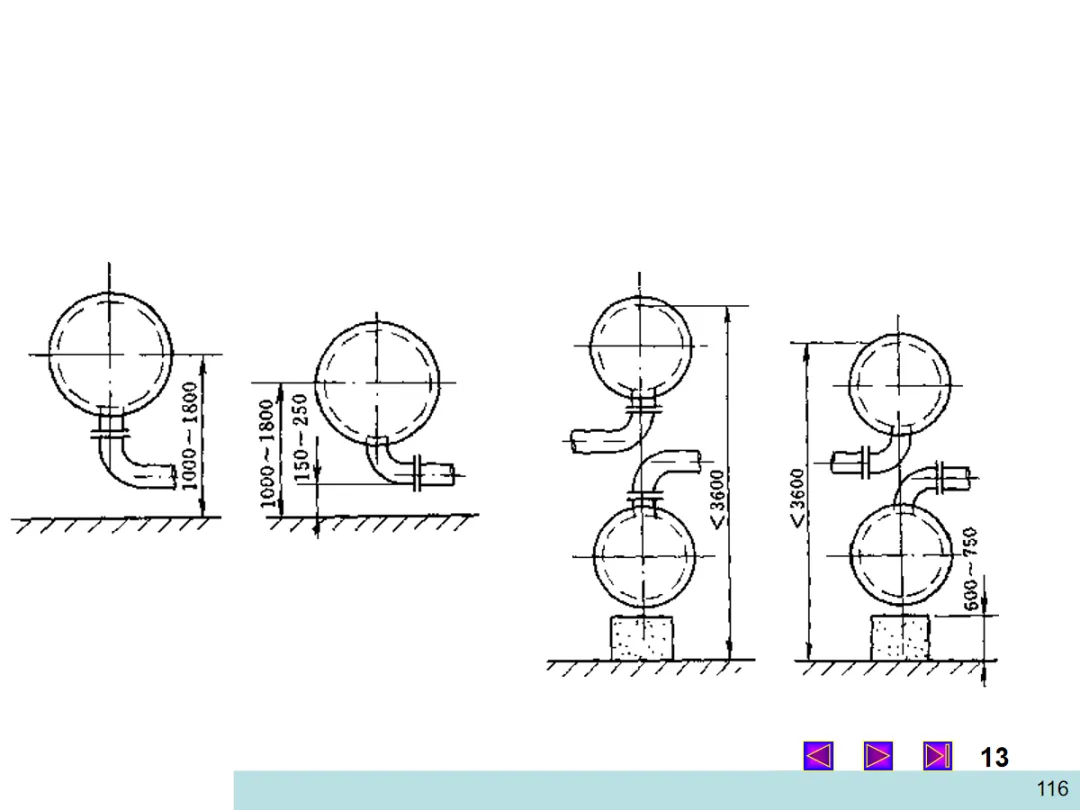

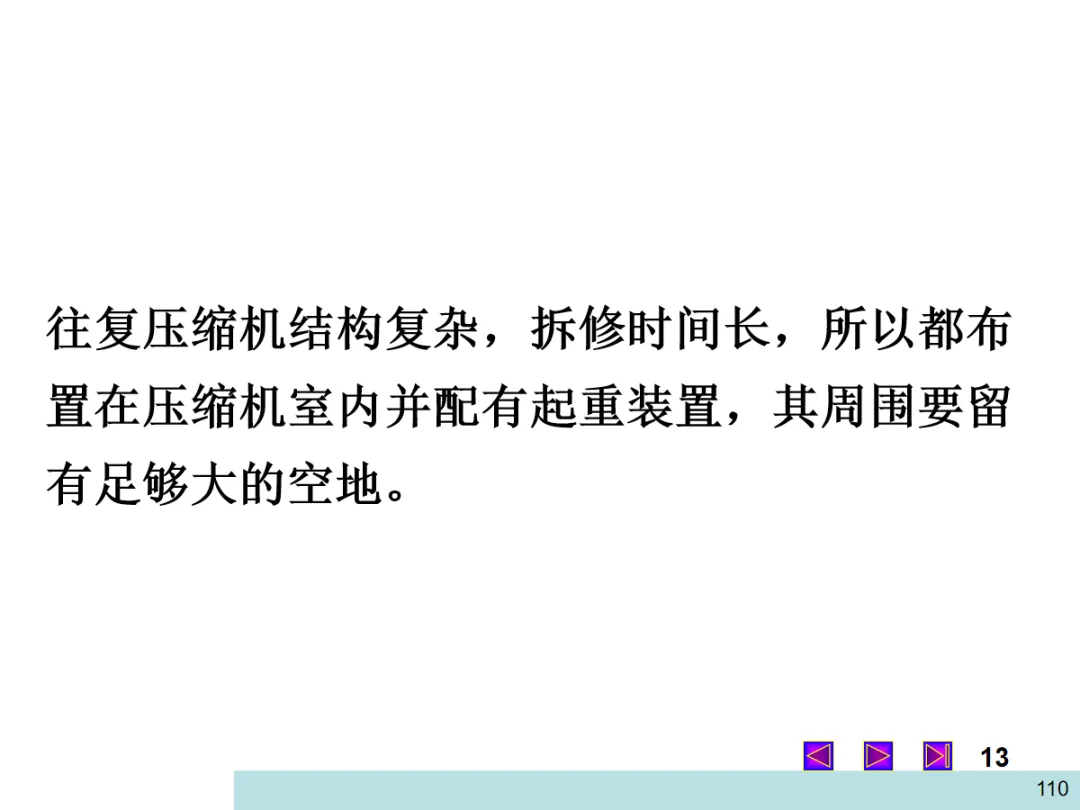

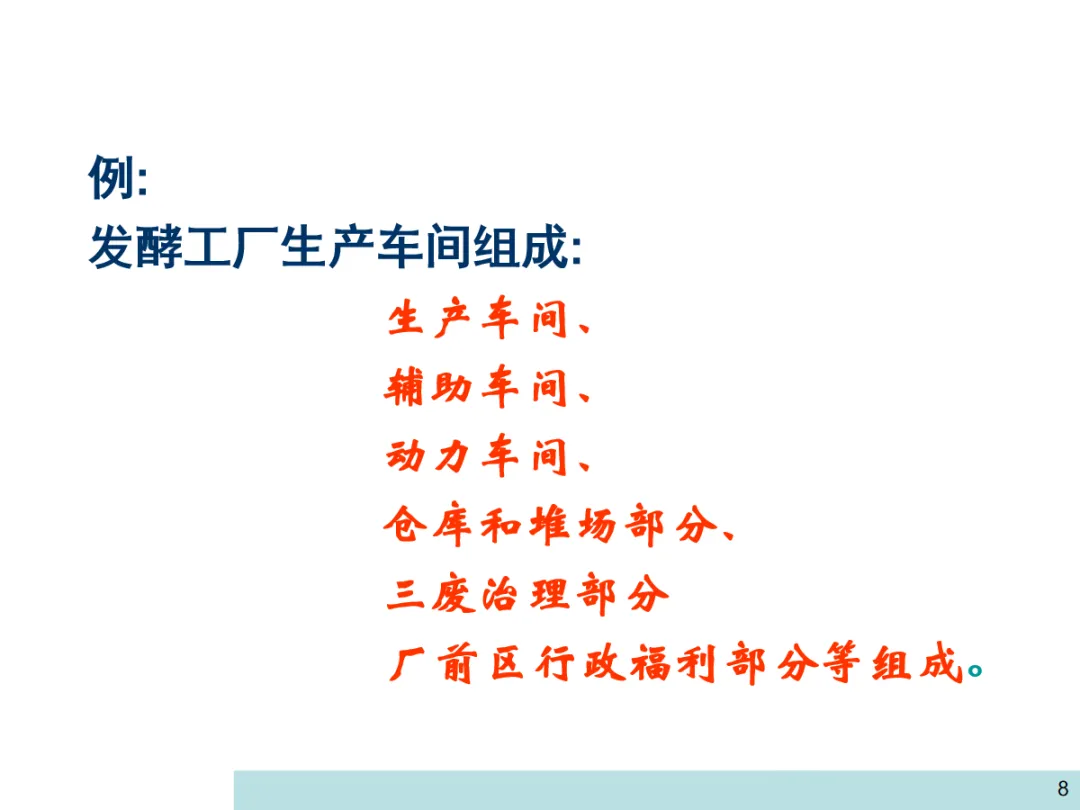

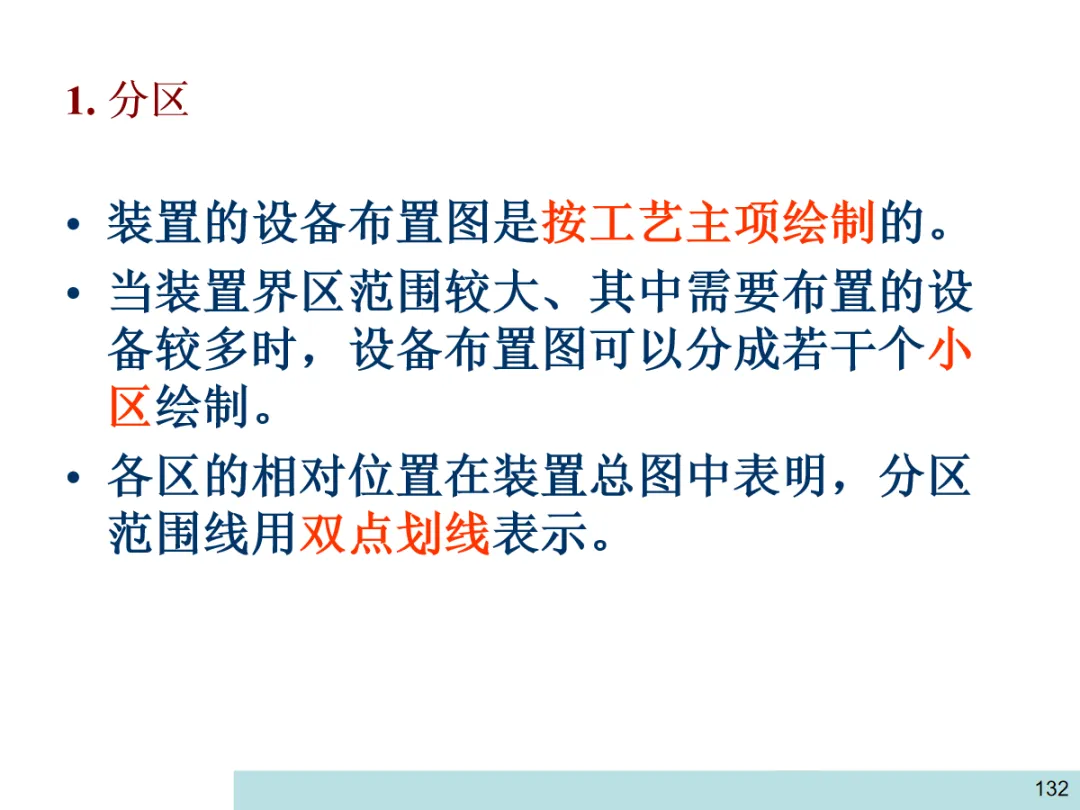

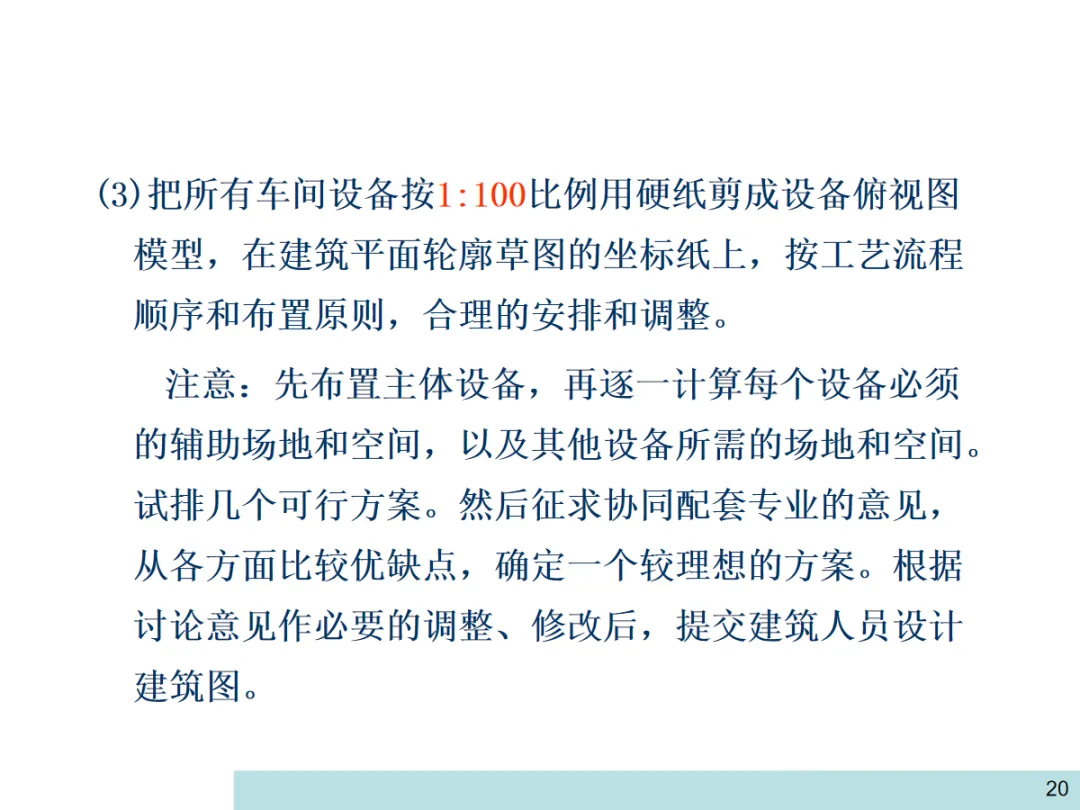

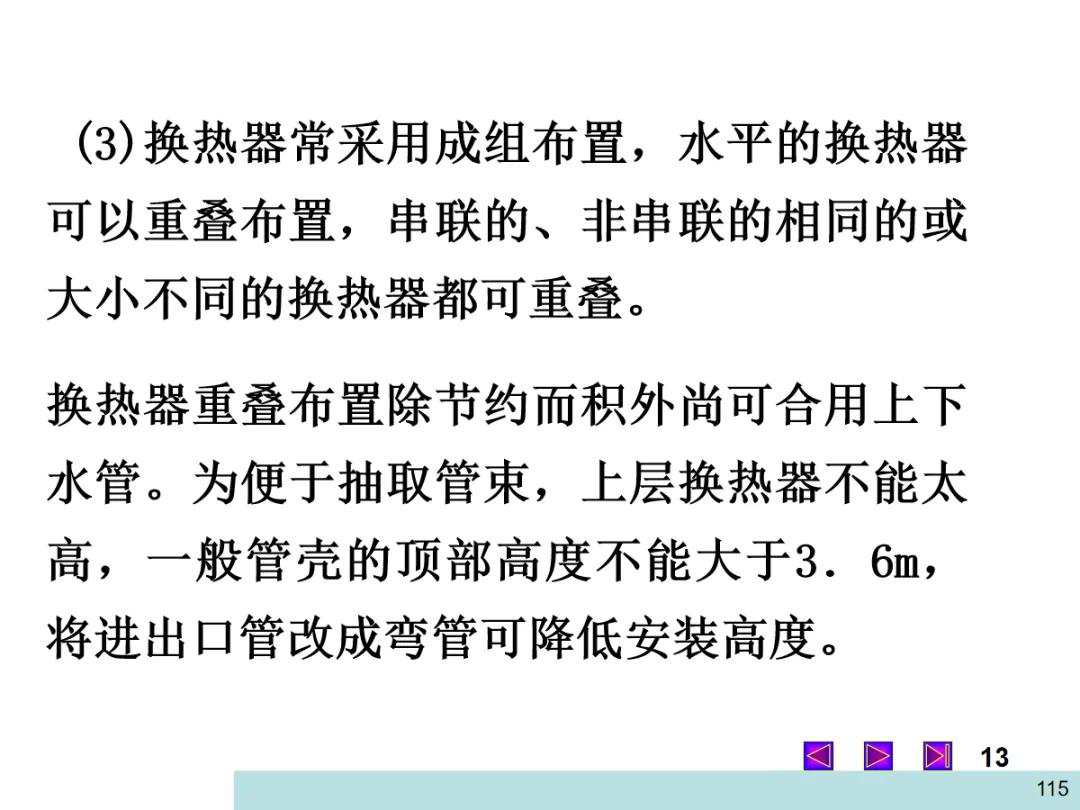

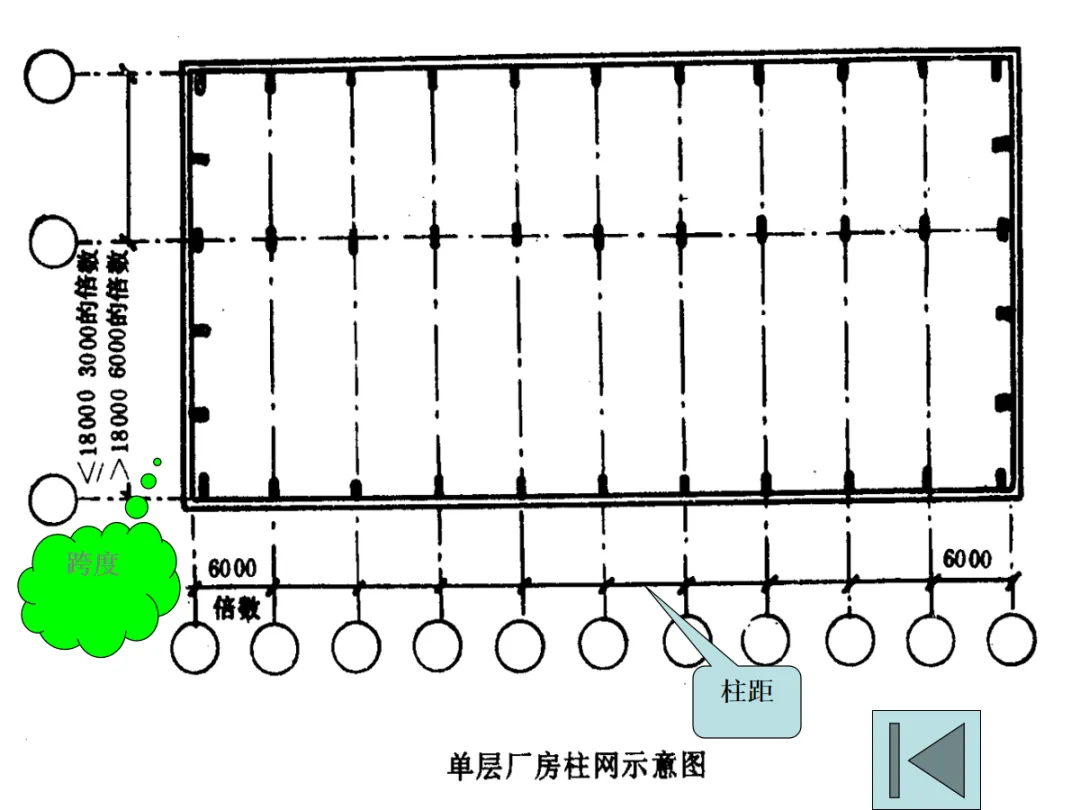

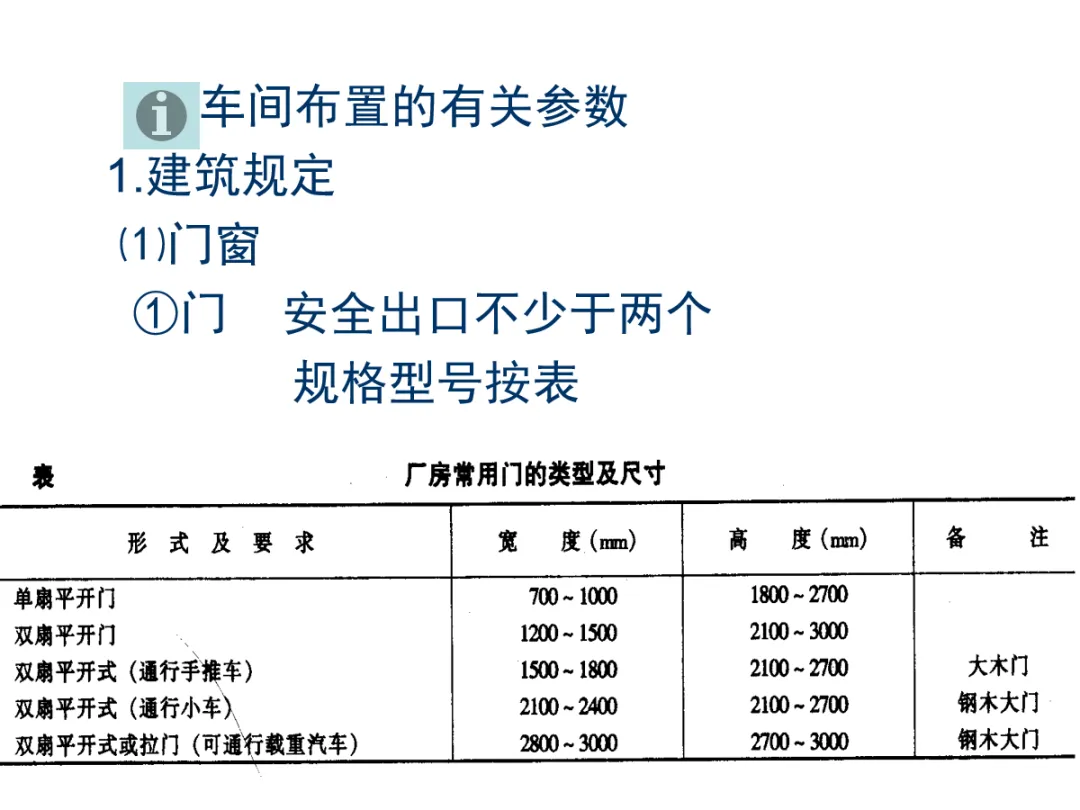

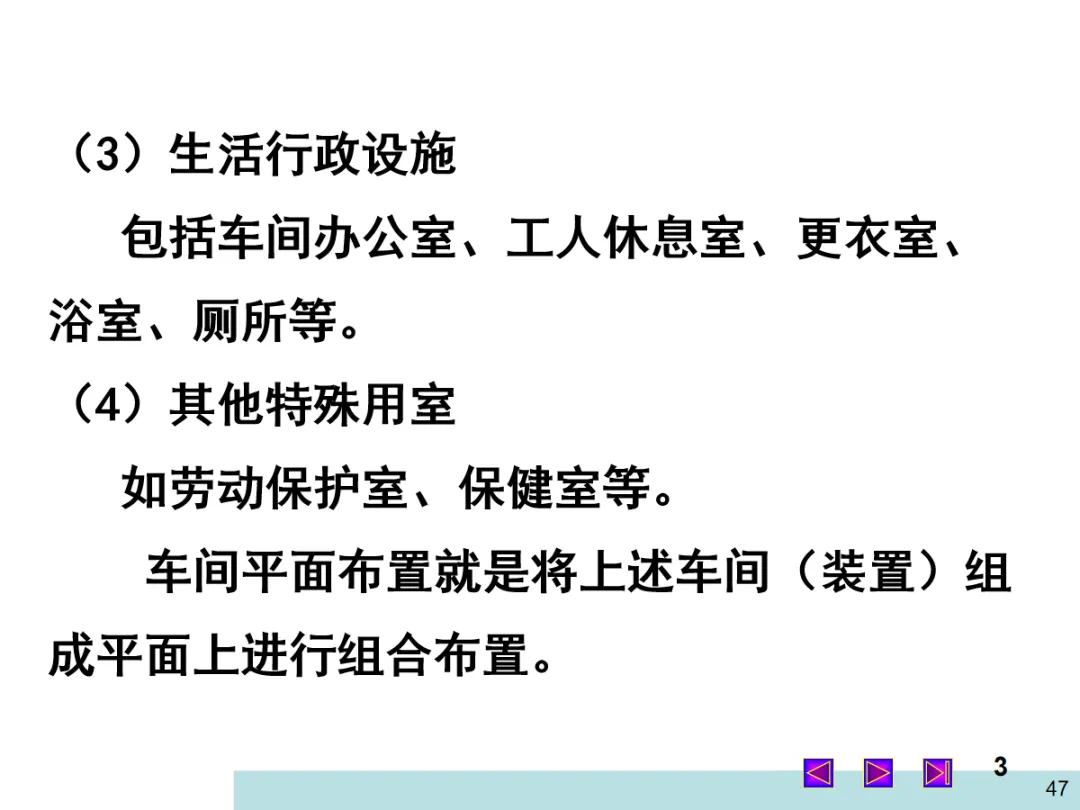

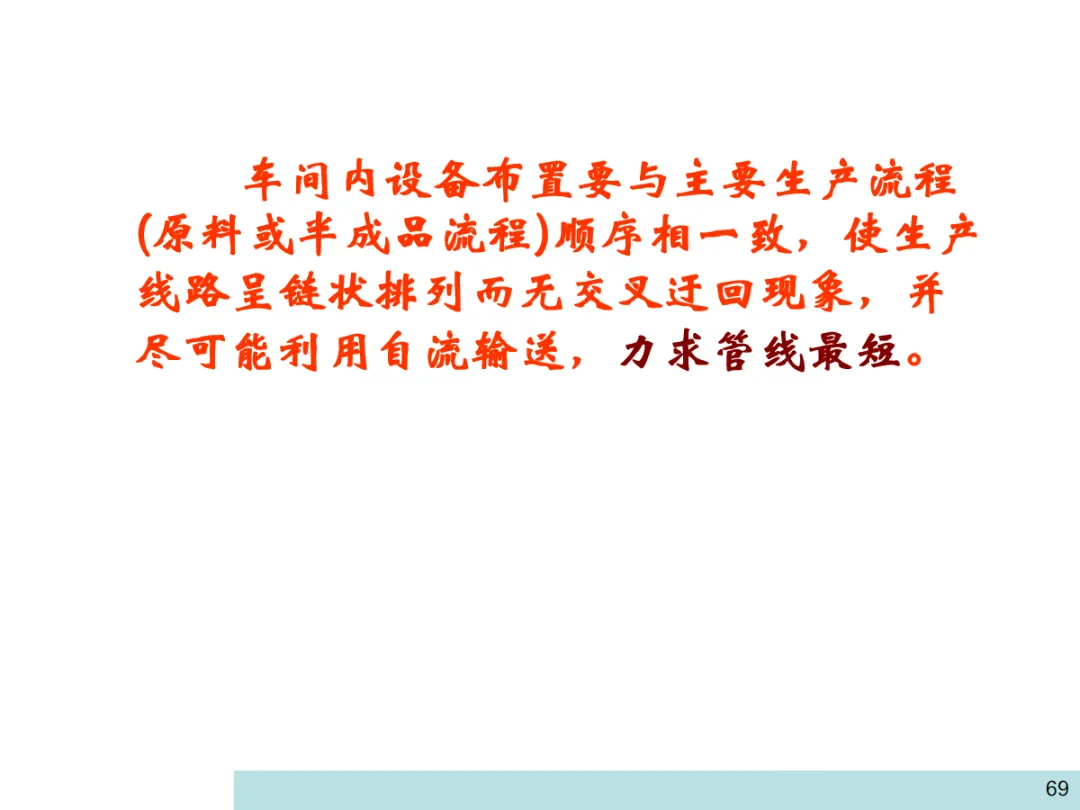

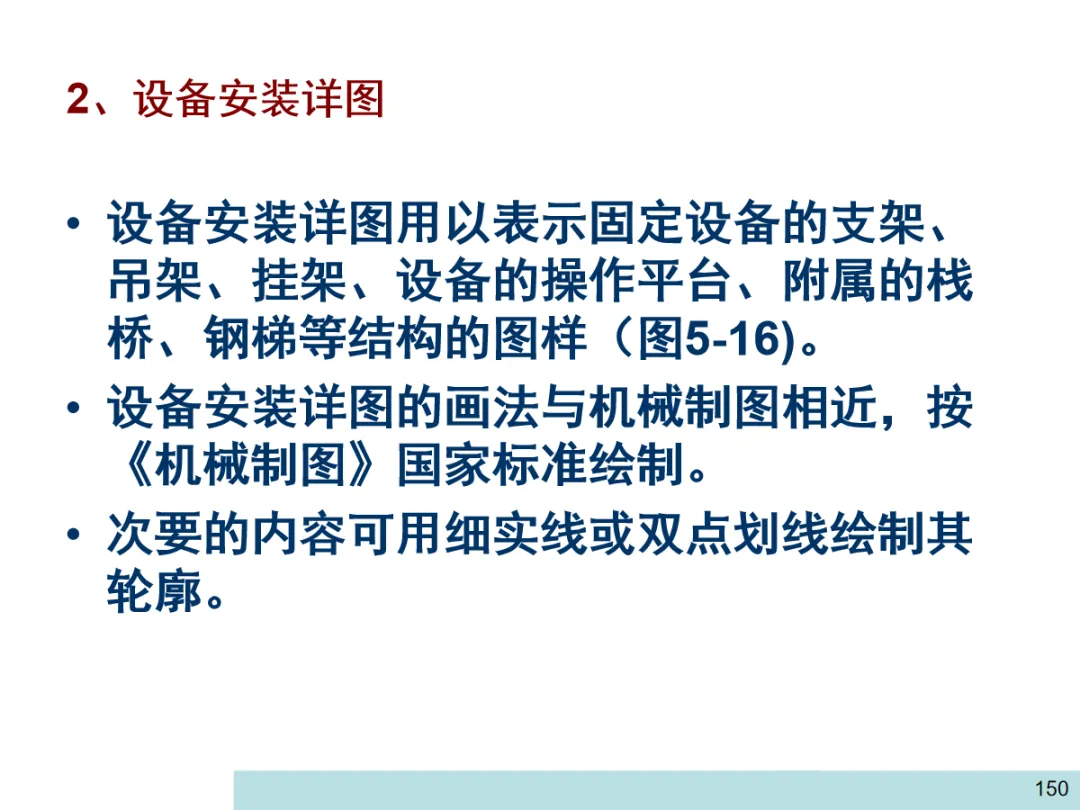

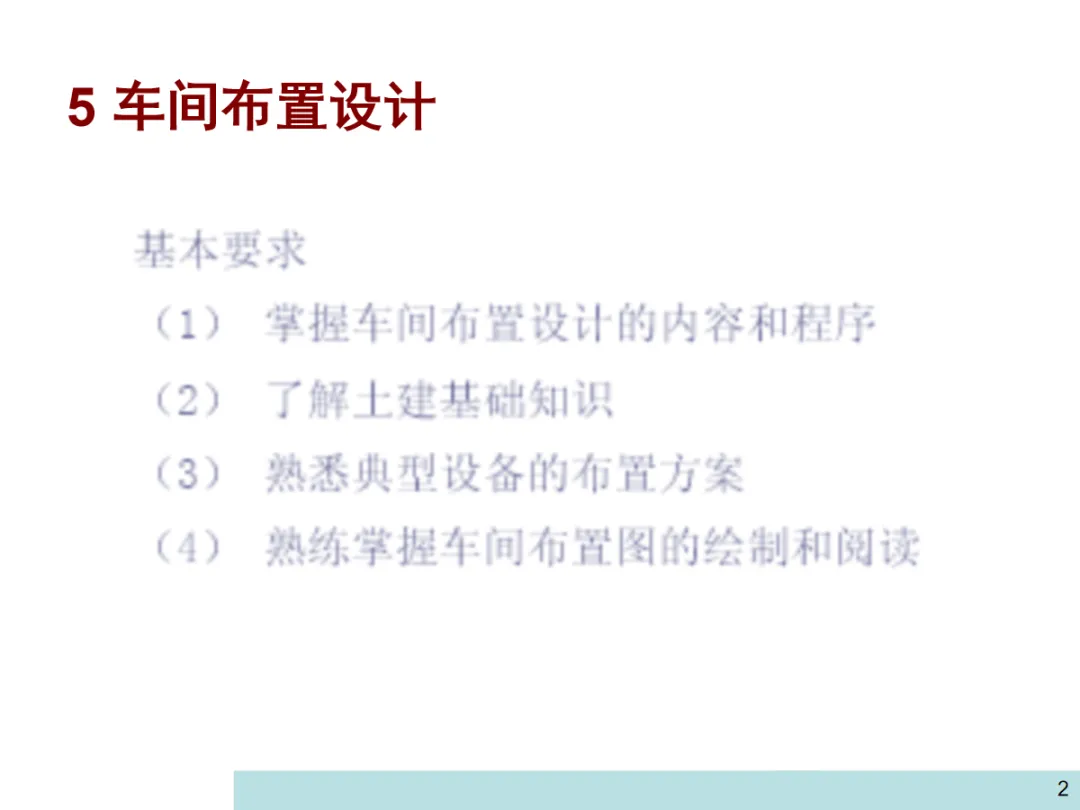

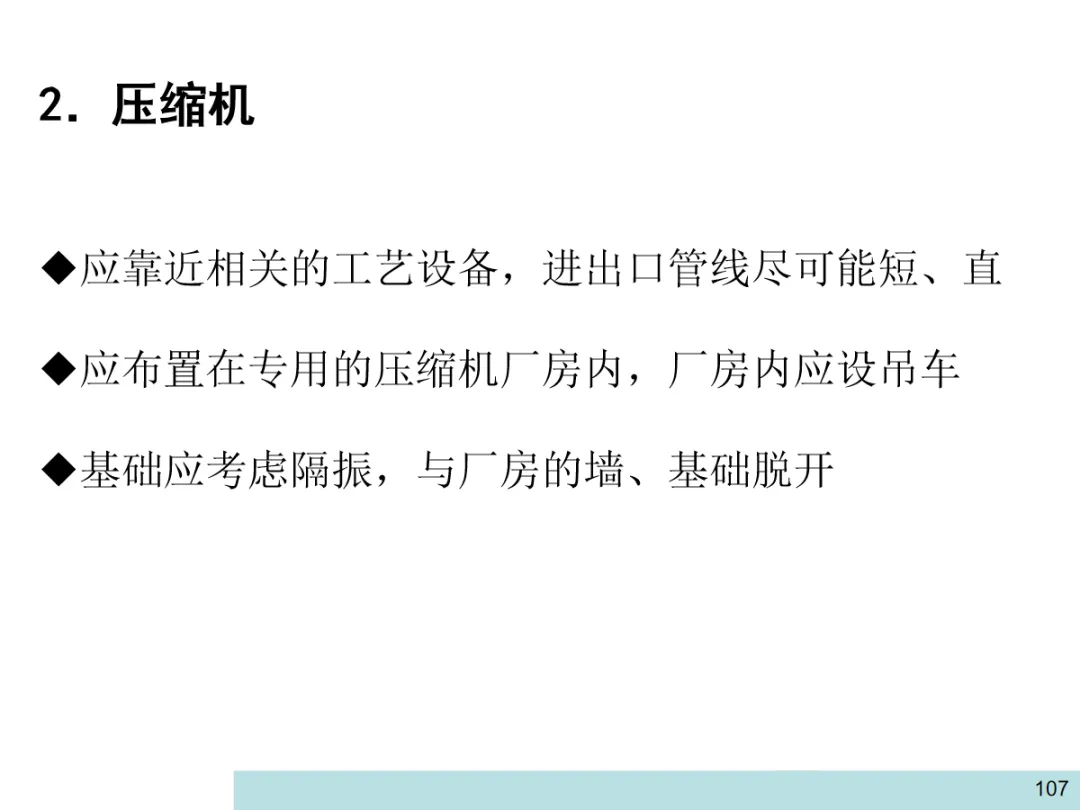

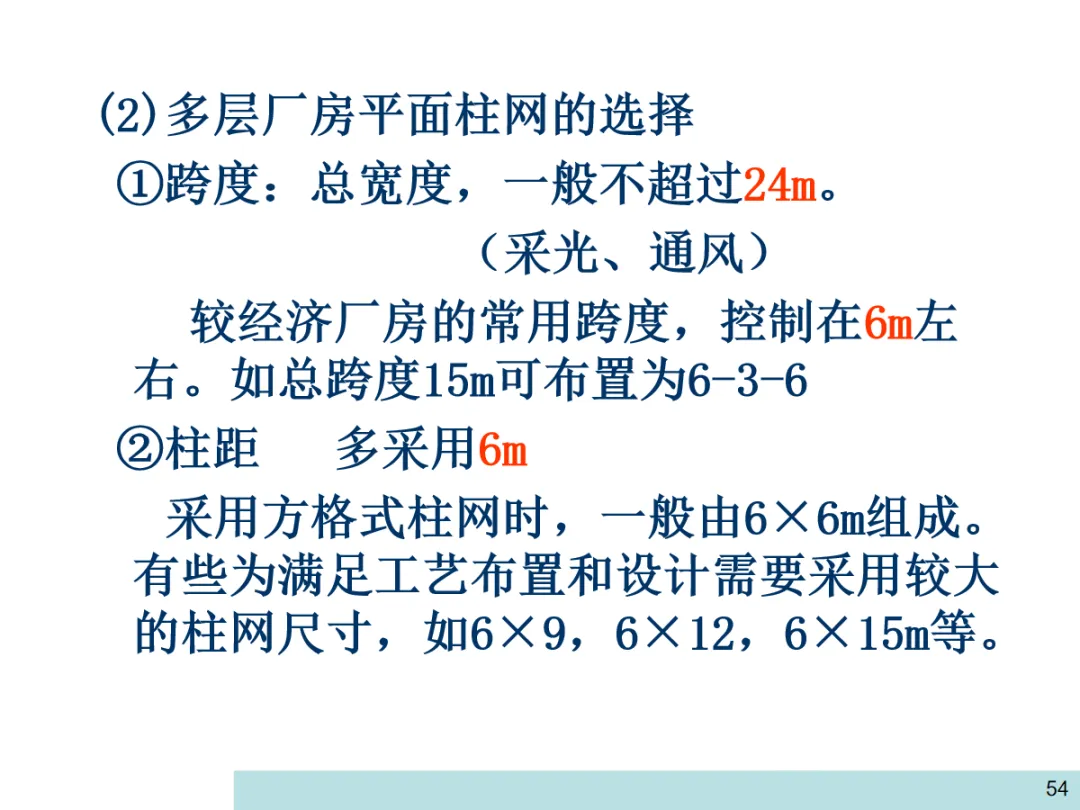

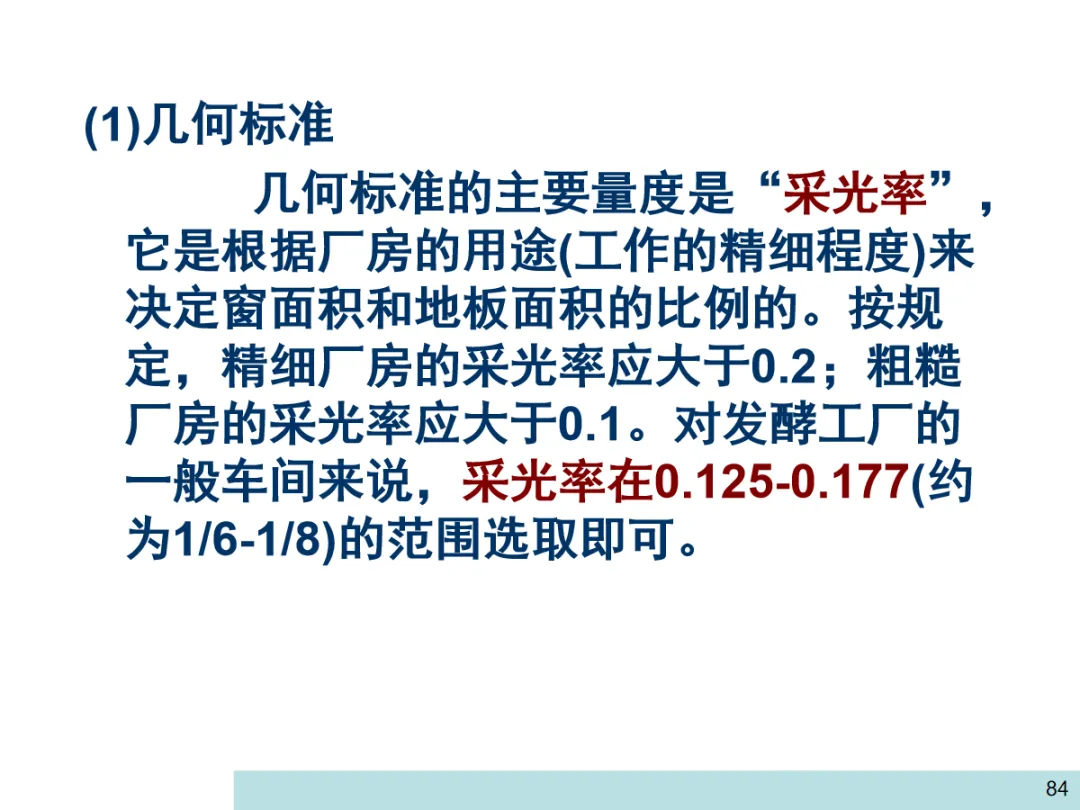

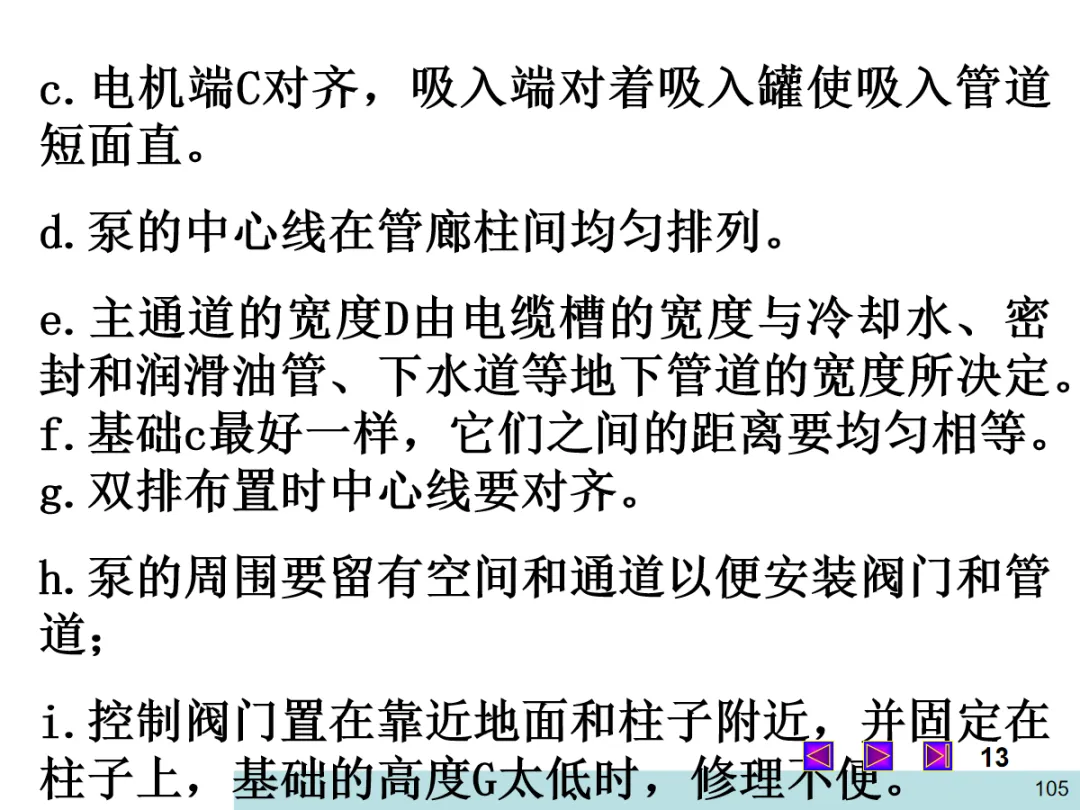

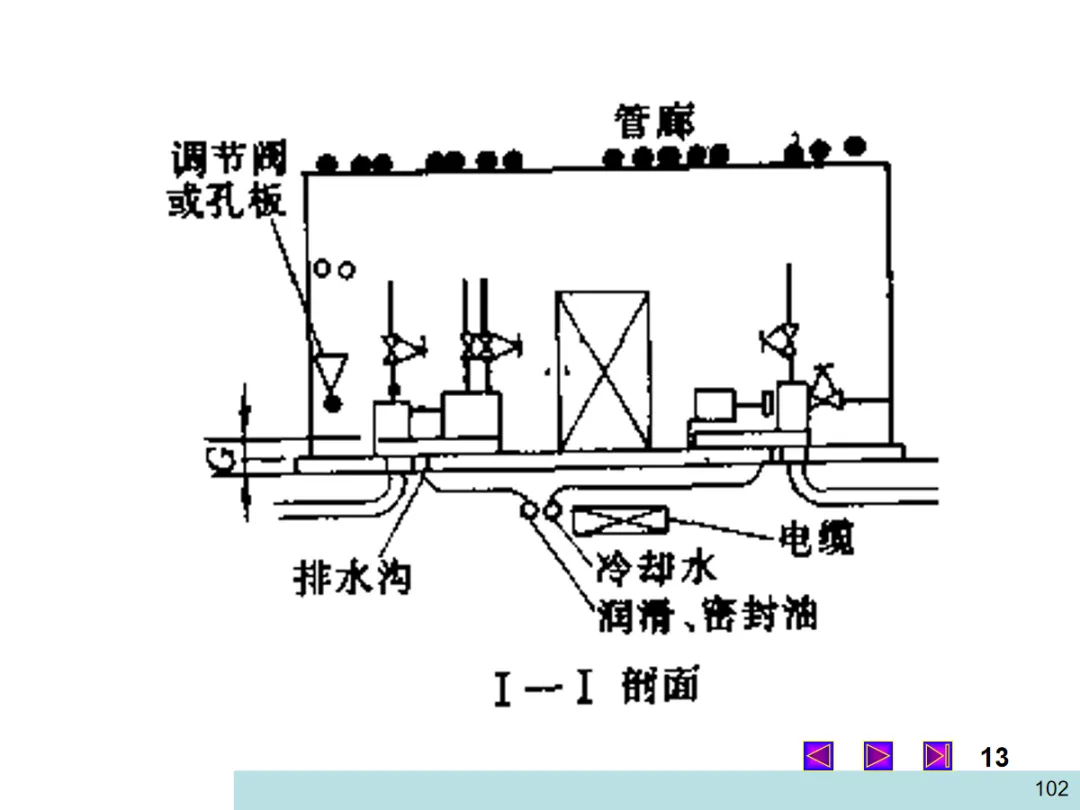

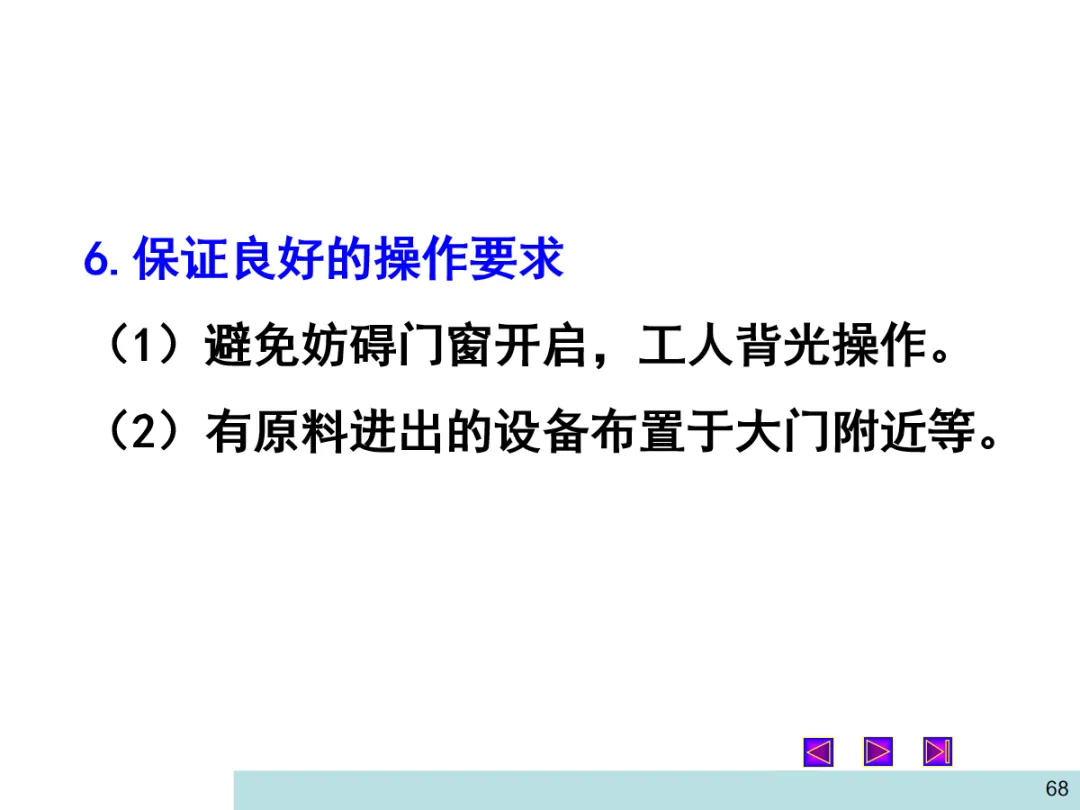

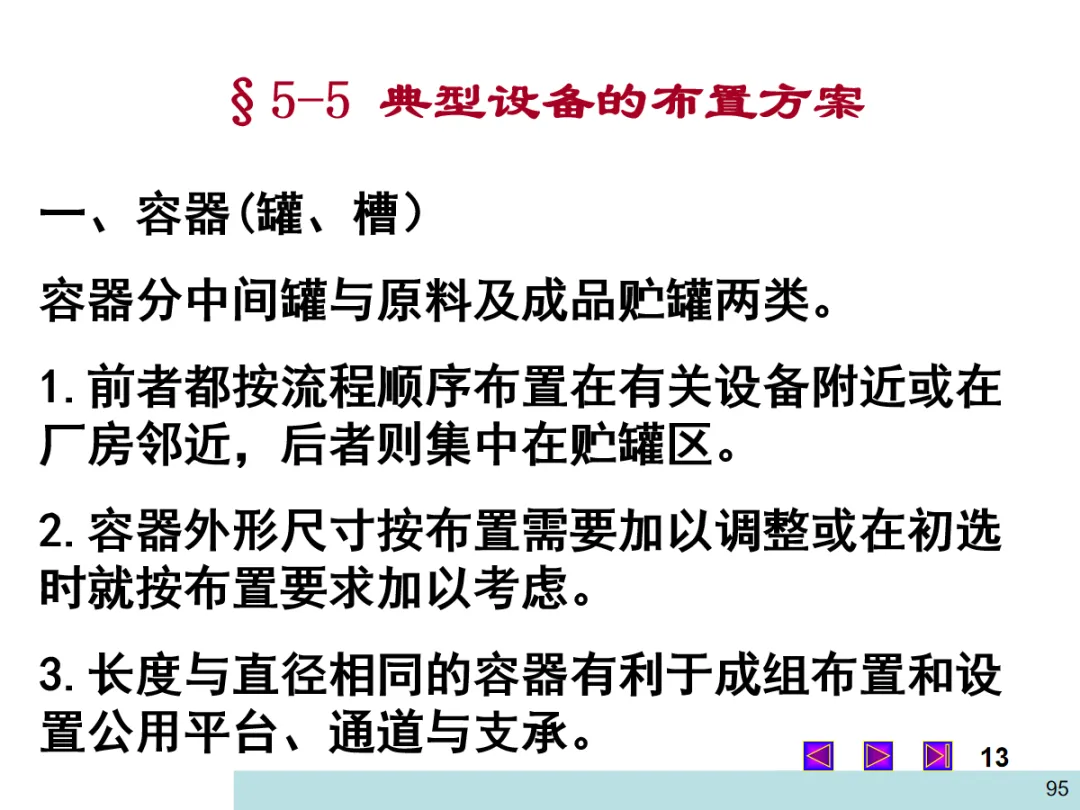

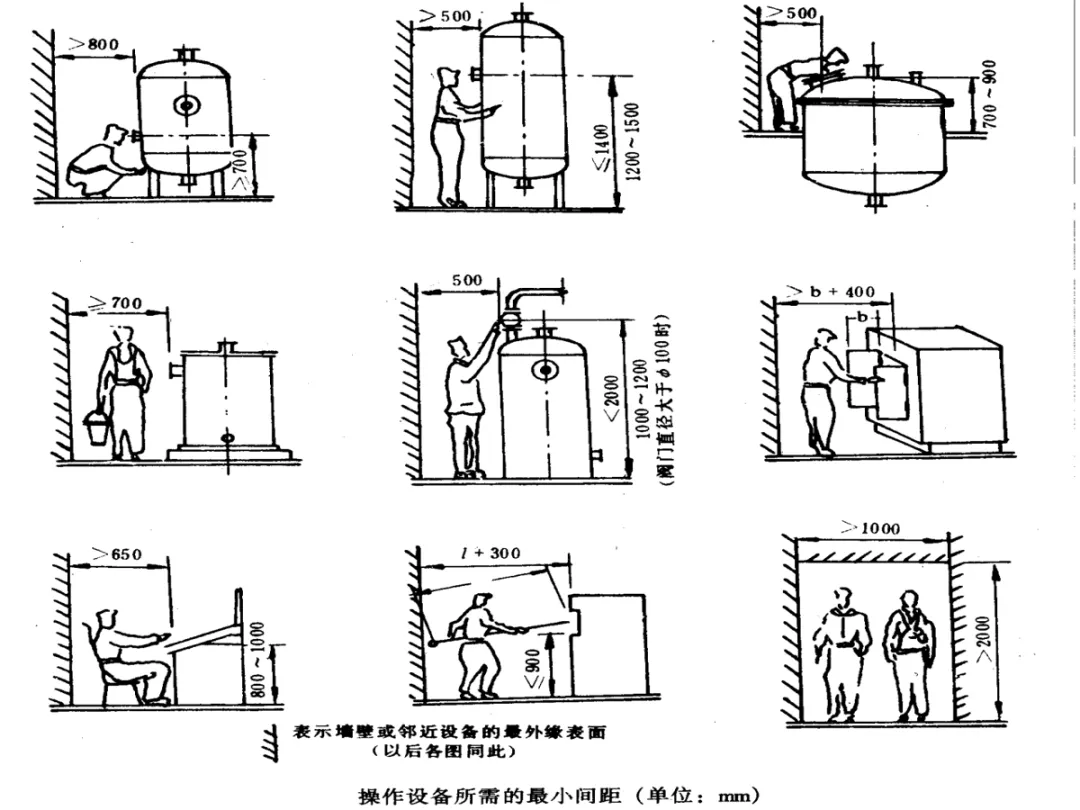

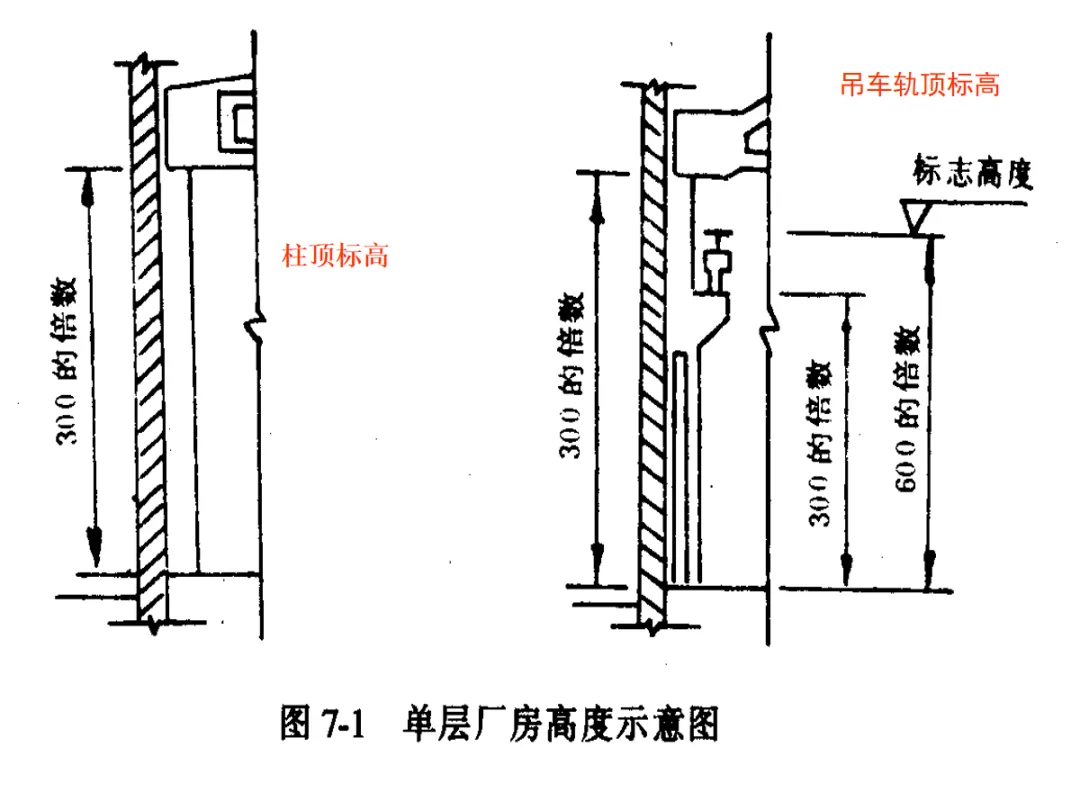

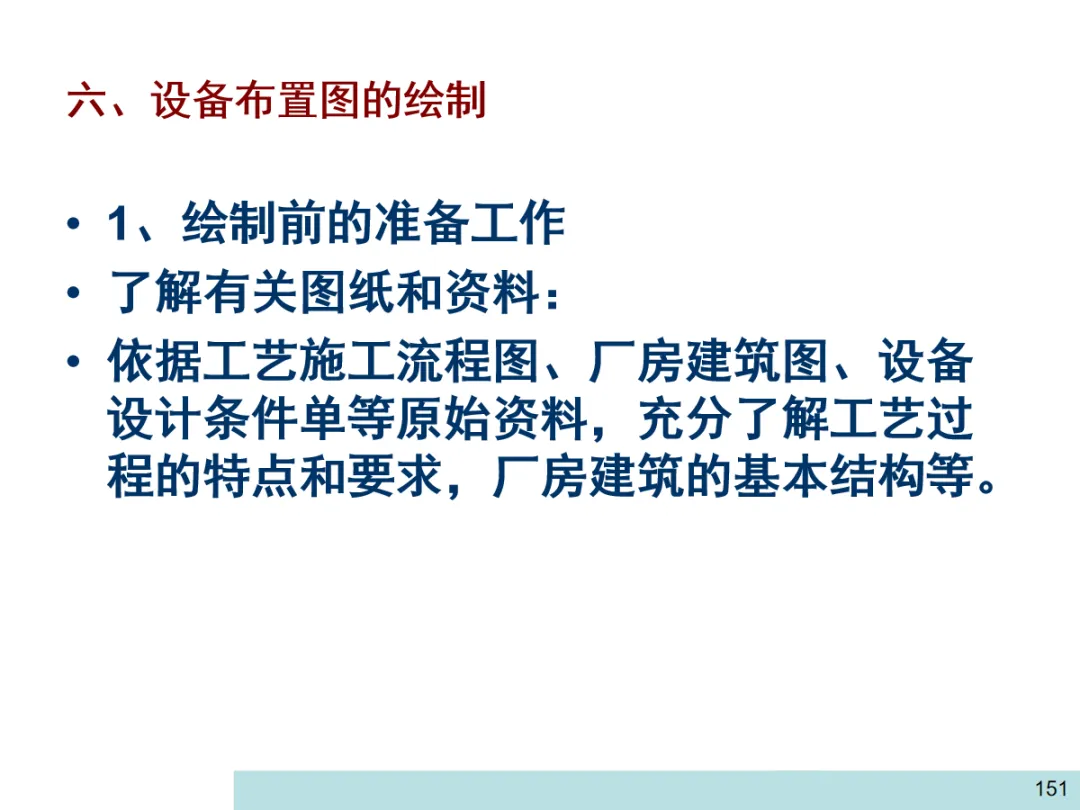

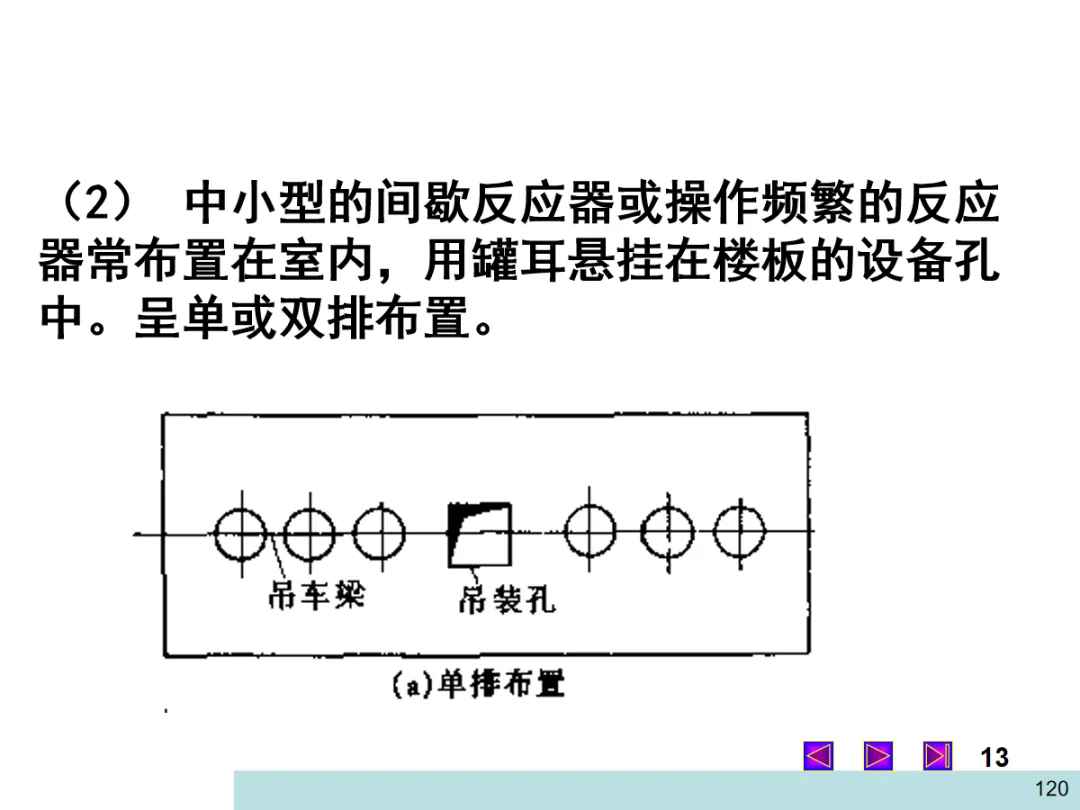

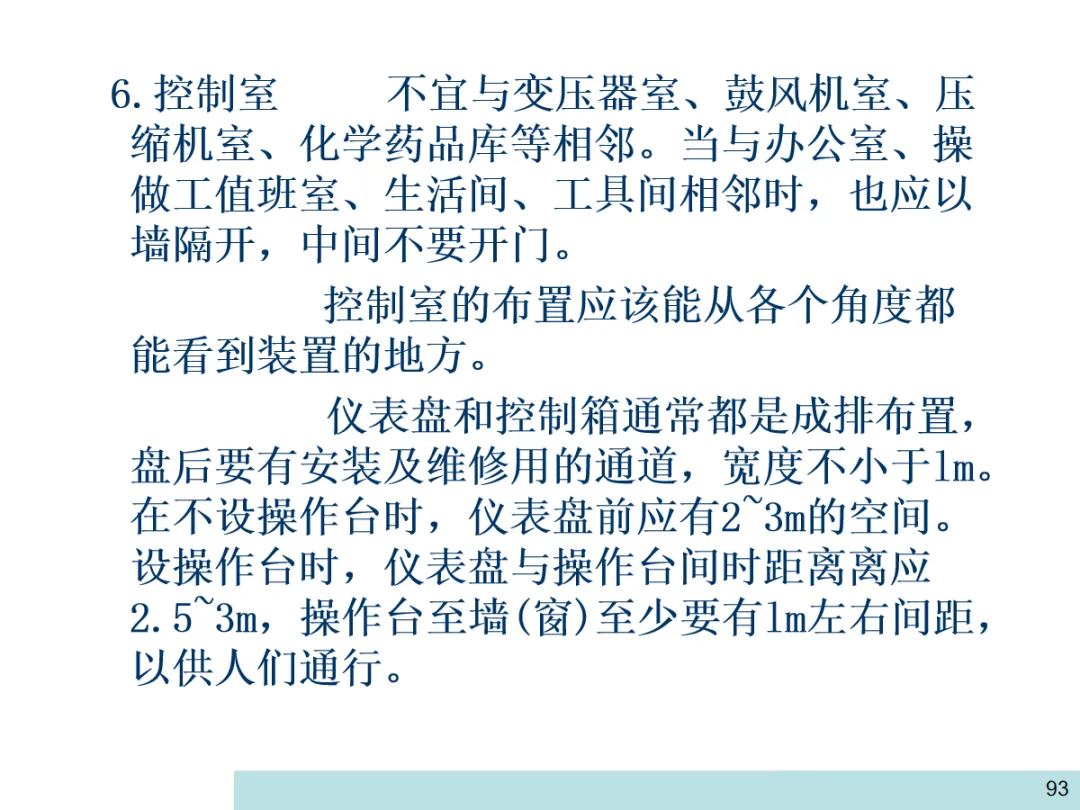

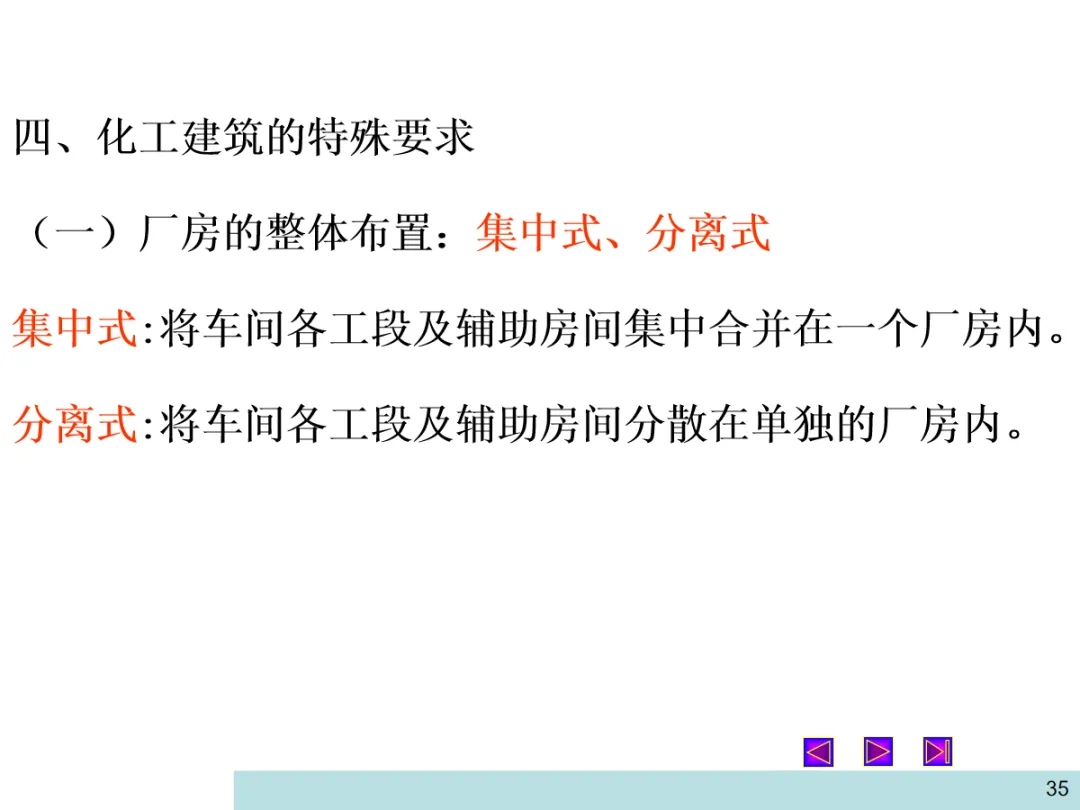

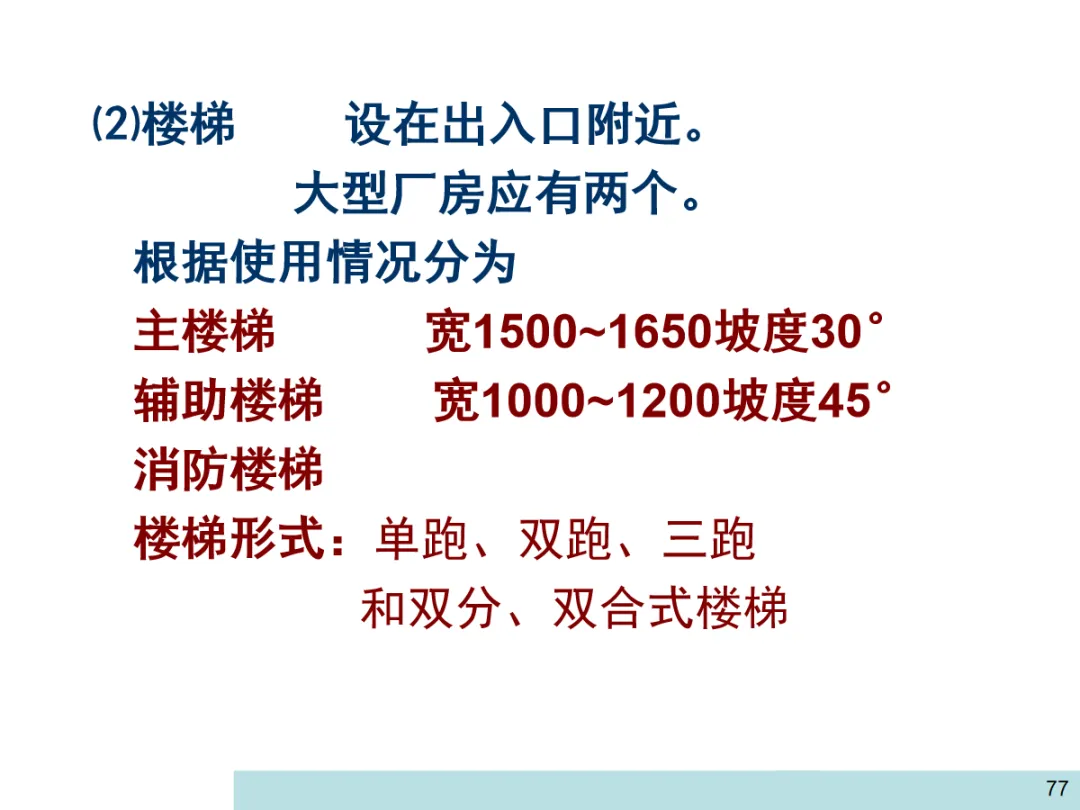

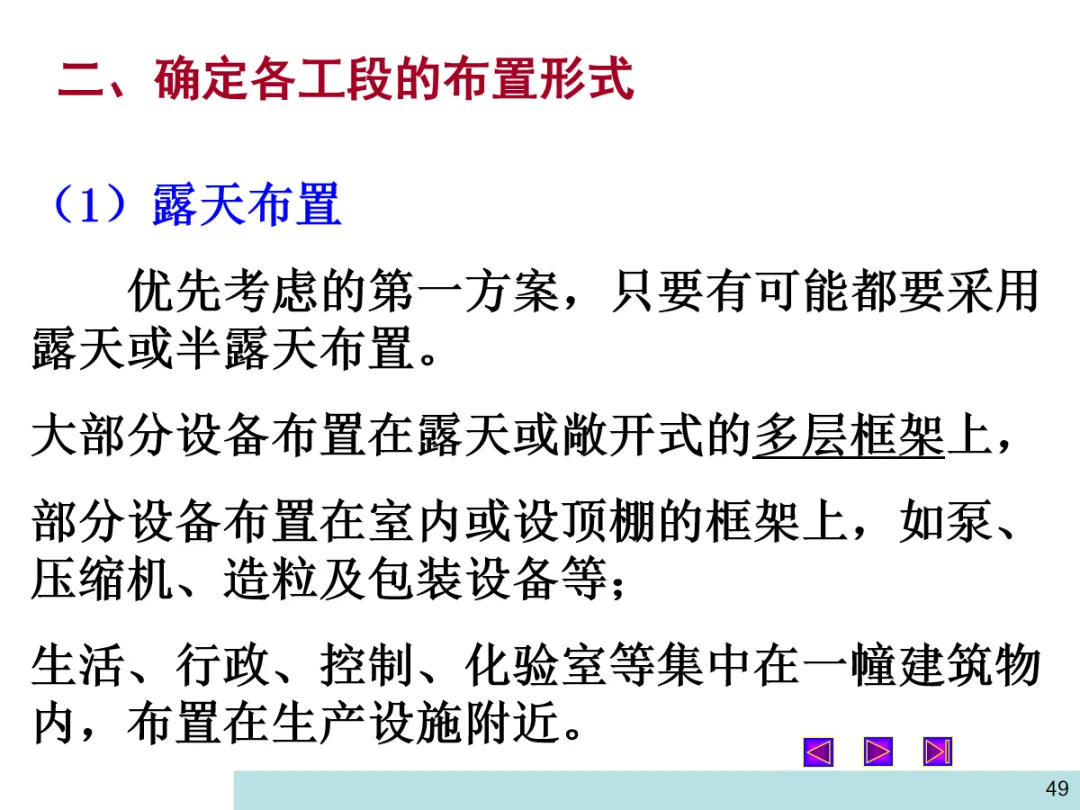

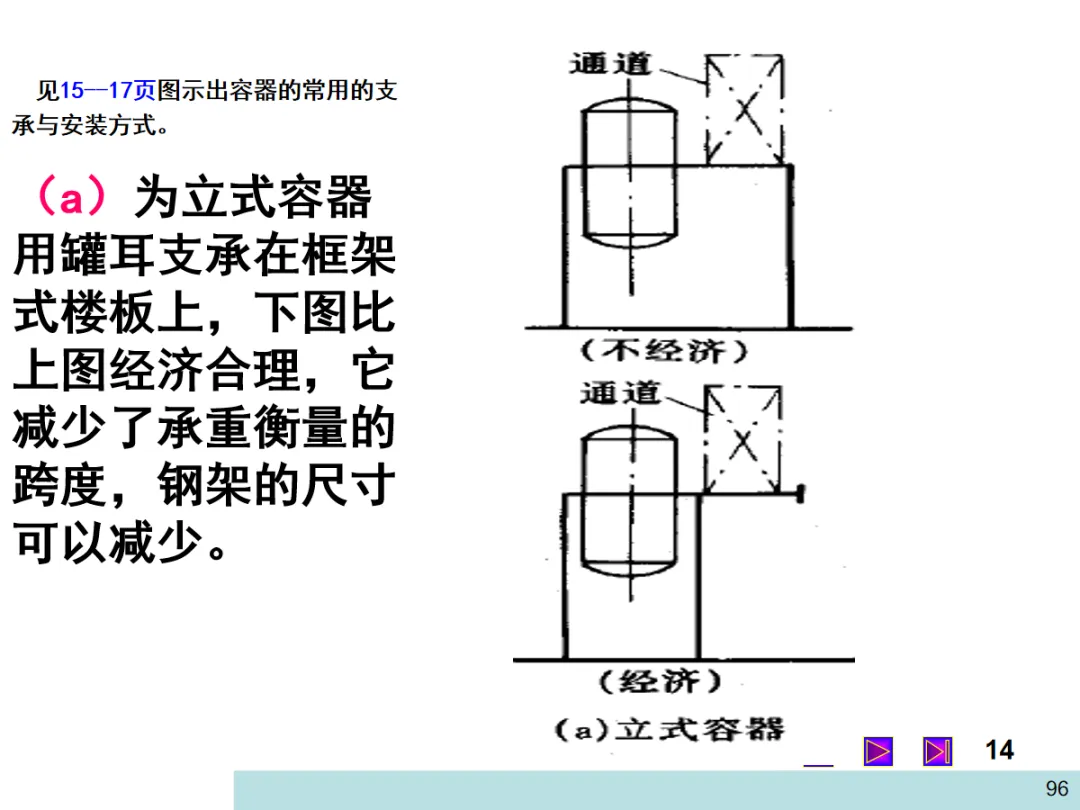

本文系统阐述了化工/发酵工厂车间布置设计的核心内容，包括：设计目的与依据、内容与程序、厂房建筑基础知识、平面与设备布置原则、典型设备（如容器、泵、换热器、塔等）的布置方案，以及设备布置图（含平面图、剖视图、管口方位图等）的绘制与阅读方法。强调车间布置应以工艺为主导，兼顾经济、安全、操作、维修与建筑规范，并通过“布置草图→正式布置图”的两阶段流程，最终形成合理的设备与厂房布局。
