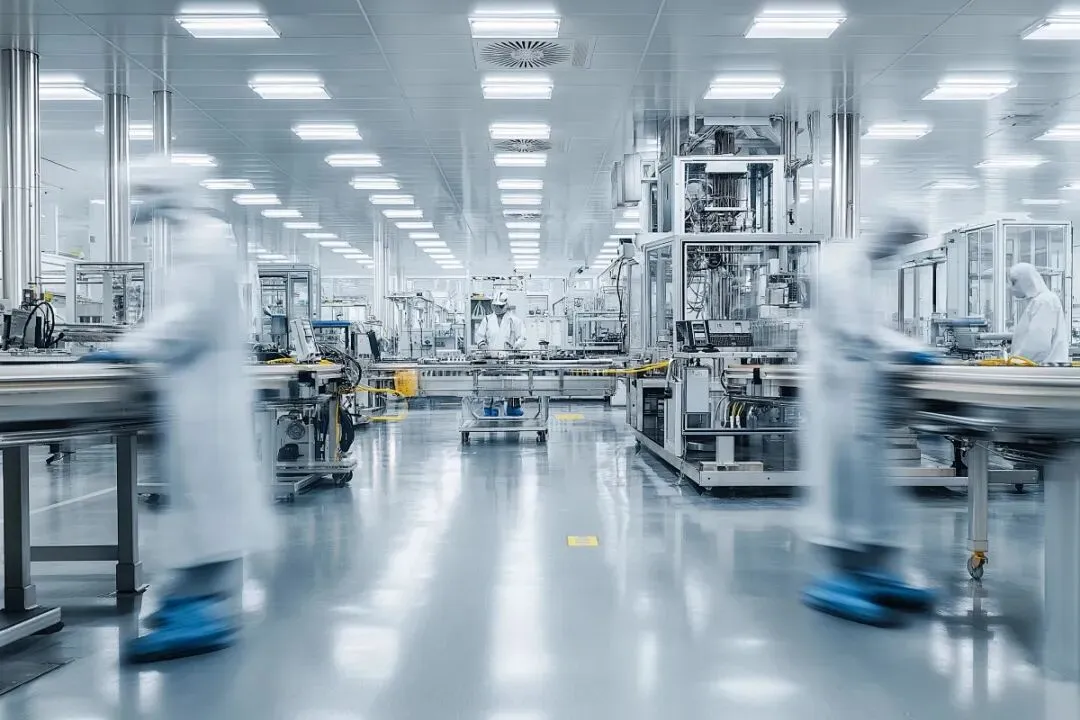

一条先进的半导体生产线，是当今人类制造工艺的巅峰之作。在光刻、蚀刻、量测等关键工序中，设备的物理精度已经触碰到纳米尺度的极限。然而，有一个看不见、摸不到的障碍始终威胁着这一极限的实现—微振动。
微振动的来源与量级
半导体洁净厂房（Fab）中的振动来源，远比人们想象的复杂。从外部来看，地铁、公路、建筑施工、风荷载等会带来低频地面扰动，其振动速度幅值通常在5～50μm/s，极端工况可达100μm/s，主要频率集中于1～20Hz。
从内部来看，循环风机组、冷水机组、真空泵、传送系统等设备产生的周期性机械振动，通常覆盖10～200Hz频段。此外，工程师在洁净室内行走会产生的脉冲性扰动，峰值可达50～150μm/s，急促走动或搬运时可瞬时突破200μm/s。

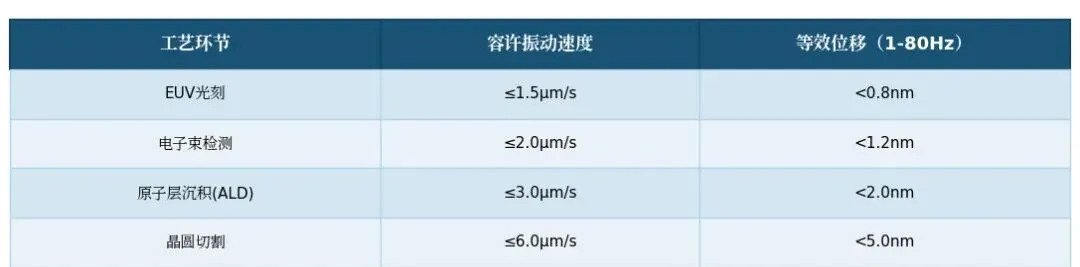

这些振动对半导体设备的影响，直接体现在关键尺寸（CriticalDimension,CD）的精度损失上。根据2023年SEMI国际标准修订案中的数据，不同工序对振动的容许指标如下：
典型敏感频段（如40-60Hz）下的换算参考值（上述表格）
对于3nm制程的EUV光刻工序，设备光学镜头的允许抖动量不足1nmRMS，仅相当于数个硅原子直径。任何超出此限的振动，都会直接导致套刻误差（OverlayError）增加，进而影响电路图形的对准精度，最终表现为芯片良率的下降。
振动超标的经济代价
振动对半导体生产的损失是可以量化的。以某3nm晶圆厂EUV光刻区的实测案例为例：该厂区8-12Hz频率处存在300nm幅值的地面振动，远超VC-E级标准（1-80Hz范围内振动速度<3.12μm/s）。
分析显示，这一振动导致套刻精度从设备设计值的1.5nm恶化至3.2nm。在采用0.5～100Hz宽频带主动隔振平台后，套刻精度恢复至1.5nm，良率提升2.8个百分点。据此估算，该批次晶圆年损失超过2500万美元，安装主动隔振系统的投资回报周期不足14个月。（注：案例数据为典型产线敏感性推演，实际数值随设备配置与良率基线浮动）
分级隔振：Fab振动控制的工程体系
工程实践中，半导体Fab的振动控制采取分级防御策略，而非依赖单一设备解决所有问题。
01
第一级：
厂房结构级隔振。高端Fab的楼板设计本身就融入了隔振考量，采用高刚度大质量混凝土楼板（单位面积质量通常达1000～1500kg/m²），配合楼板下方的弹性隔振垫将楼板自振频率控制在特定范围内，削减建筑结构对地面振动的放大效应。
02
第二级：
设备基座级隔振。对于光刻机、量测设备等关键设备，在其机架与楼板之间安装主动或主被动复合隔振基座。主动隔振系统在1～100Hz频段可将振动传递率控制在-40dB以下，振动控制精度优于1nmRMS。相比传统被动隔振的30～50nmRMS，主动隔振的优势尤为突出。
03
第三级：
设备内部主动补偿。EUV光刻机内部集成了多层主动补偿机制，投影光学系统（包含多达数十片光学镜片）通过内置压电执行器进行实时姿态补偿，将光学系统内部的残余振动进一步压低至亚纳米量级。这一机制与外部隔振系统协同工作，共同保障光刻精度。
振动分类标准：VC曲线体系

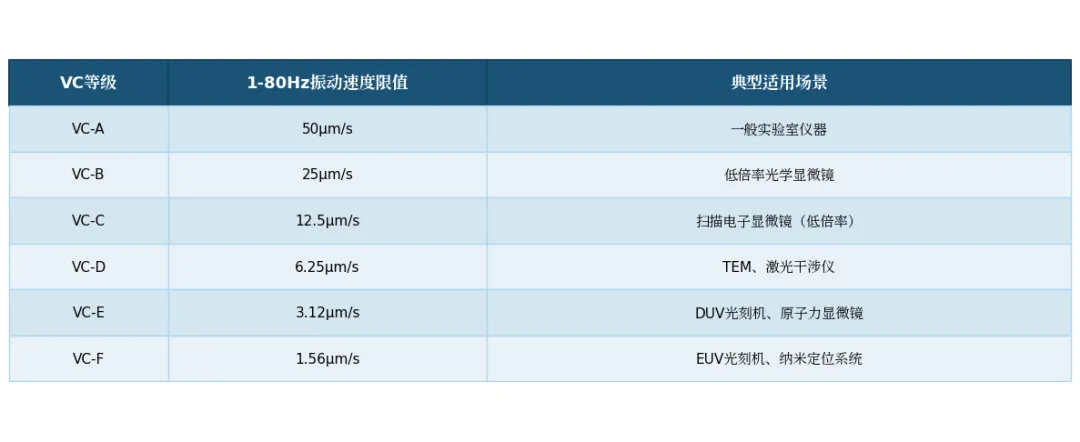

描述精密环境振动要求时，业界普遍采用"振动准则"（VibrationCriteria,VC）曲线体系。VC曲线将振动速度（均方根值，单位μm/s）作为评价指标，从VC-A（50μm/s，适用于一般仪器）到VC-F（1.56μm/s，适用于最高精度纳米加工设备）分为六个等级。
在Fab选址阶段，振动勘测已成为与地质条件并列的核心评估要素。对于先进制程生产线，厂址周围1km范围内不应存在地铁线路，建设施工阶段也需对相邻楼栋的施工振动进行严格管控。
国产化：从追赶到并跑的技术历程
长期以来，半导体级主动隔振系统被日本、德国、美国企业（如Bilz、TMC等）垄断。近年来，国内企业开始在这一细分领域取得实质性突破。

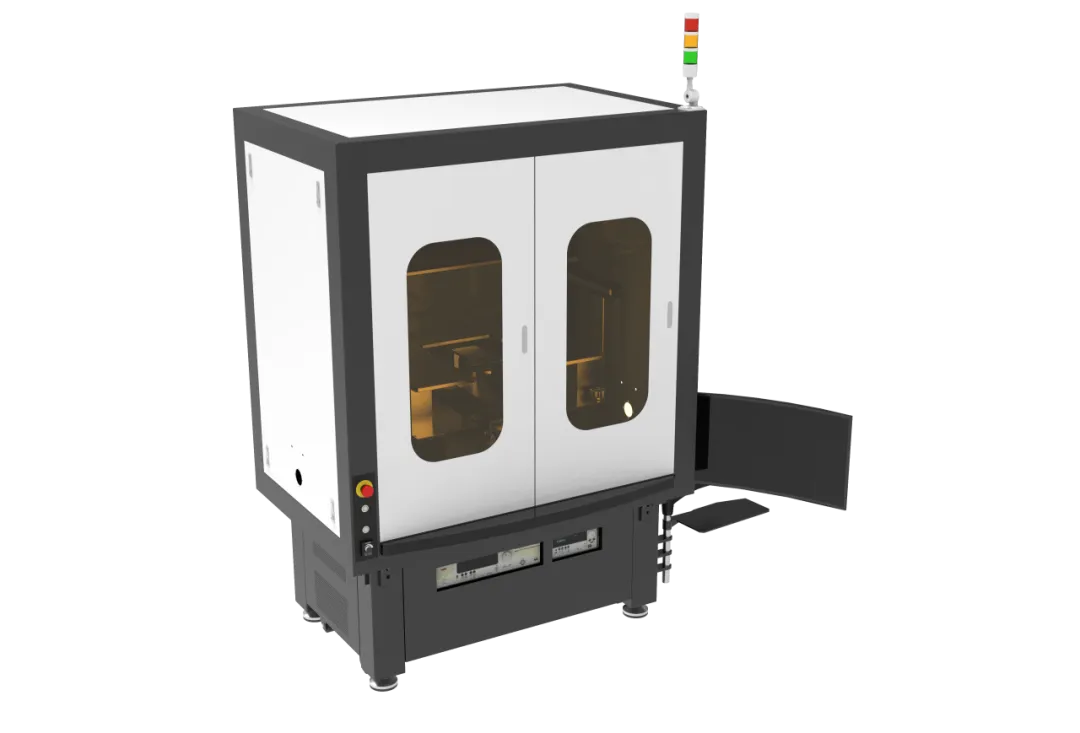

热测测试技术（苏州）有限公司是国内为数不多、专注于半导体和光学光电领域防微振设备的专业企业，已获得30多项授权专利，涵盖被动防微振产品、主动防微振系统及微振动模拟平台等完整产品线，显示出在技术路线上的持续创新能力。
＜滑动查看更多＞

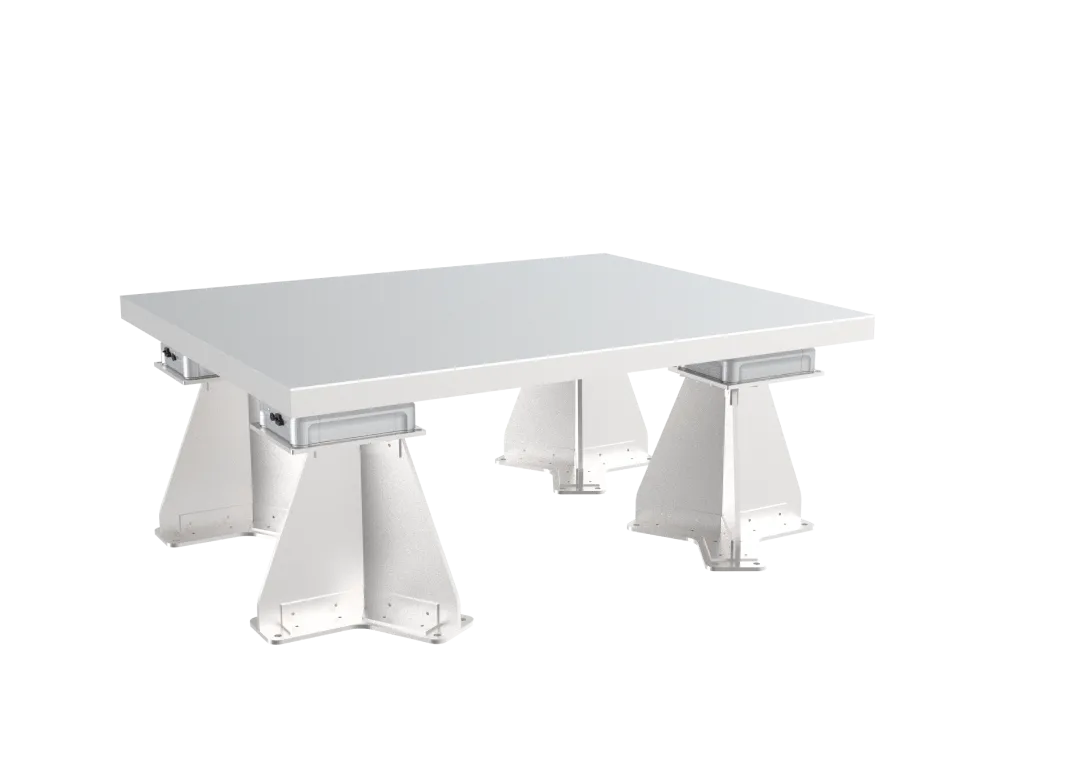

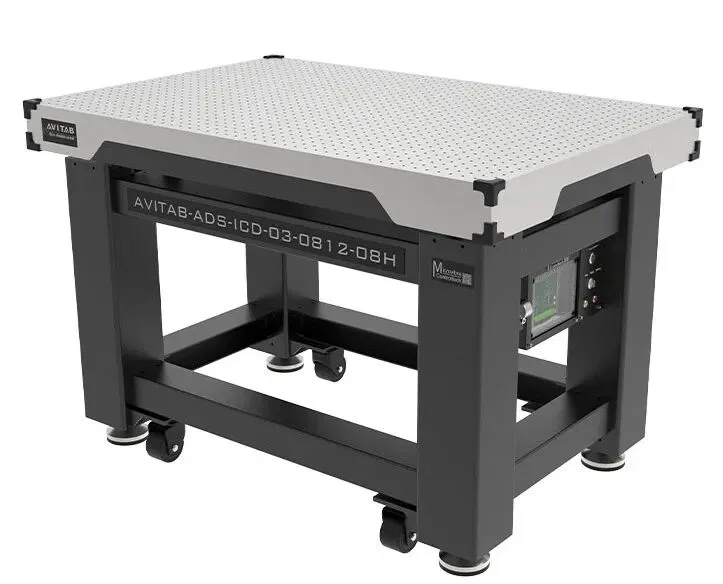

公司推出的AVI系列主动隔振台，基于自研压电微步电机技术，在0.5～100Hz带宽内实现主动隔振，同时具备高精度定位能力。这类集"隔振+定位"于一体的复合功能平台，是应对5nm以下制程设备需求的新兴技术方向。
微振动控制，正在从半导体生产的辅助保障转变为决定工艺极限的核心竞争力之一。
