如果你关注汽车内饰的环保趋势，大概率听说过PUR热熔胶——100%固含量、低VOCs、粘接强度高、耐候性好。全球市场2025年已经做到57.6亿美元，年复合增长6.8%，汽车内饰是增长最快的应用领域之一。
听起来很美，对吧？
但过去大半年，我们中心一直在做一件事：把自己研发的PUR热熔胶，从实验室“送”到真实的汽车内饰产线上。
在这个过程中，我们发现：一款胶在实验室里“数据漂亮”并不难，难的是跨过那几道真实存在的、不那么性感的门槛。下面是我们踩过的坑、补过的课，以及目前走到哪一步了。
云炬新材的主力产品水性聚氨酯胶黏剂，在汽车内饰领域已经有不错的应用基础。但很多客户会追问：“你们有没有PUR？那个上产线更快，而且完全没溶剂。”
说实话，PUR的技术路线我们关注了很久。它的优点很明确——单组分、湿气固化、初粘力高、耐高低温，特别适合自动化流水线。但我们也清楚，这东西的工艺窗口比水性胶窄得多，对湿度敏感，对设备要求也高。
所以我们决定自己干。不是为了追热点，而是因为西南地区的汽车零部件厂确实需要一款既环保、又能稳定跑通产线的PUR产品。
实验室做测试，温度、湿度、施胶量都可以精确控制。你可以用恒温恒湿箱把条件调到23℃、50% RH，然后用自动涂布机精准出胶，测出来的剪切强度轻轻松松上6 MPa、7 MPa。
但产线不是这样。

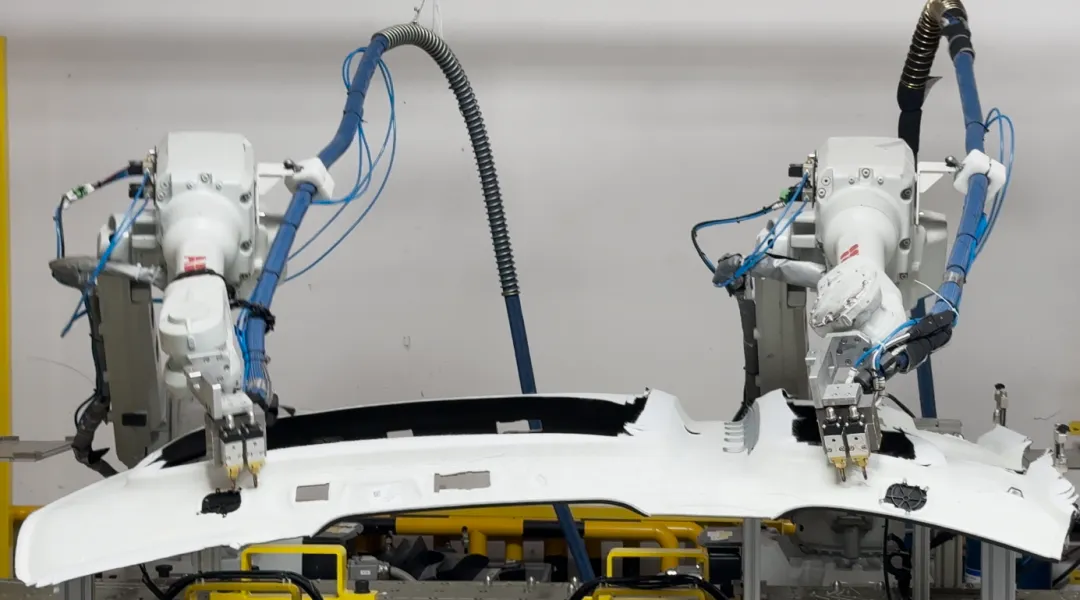

我们第一次带着样胶去一家做顶棚的零部件厂试机，车间温度大概15℃左右，湿度偏低。我们的胶在110℃施胶，开放时间本来设计是60秒左右，结果因为温度低、湿度小，足足过了5分多钟表面还没初步固化，压合后初强度迟迟上不来。工人反馈：“你这胶干得太慢了，我们生产线根本等不了。”
回来之后我们调整了配方——适当增加了亲水性聚醚的比例，同时添加了微量催化剂。第二次再去，开放时间稳定在30秒左右，初固时间控制在5分钟左右，正好匹配产线的节拍。
这一轮我们学到的是：实验室可以追求极致的性能，但产线需要的是“容错空间”。 你的工艺窗口越宽，工人越不容易出错，产品良率才稳得住。
PUR靠湿气固化，这是它的核心机理，也是它的软肋。
重庆夏天湿度常年70%以上，固化不是问题。但我们的客户不只在重庆——冬天北方工厂的车间湿度可能只有20%、30%。在这种环境下，完全固化时间从正常的24小时拉长到三四天，工件没法及时流转，生产线效率直接打折扣。
我们做了专门的低湿度对比测试。不加任何改性剂的情况下，完全固化确实要96小时以上。后来我们尝试添加了0.5%左右的潜固化剂——它遇湿会缓慢释放活性物质，加速交联。结果完全固化时间缩短到48小时以内，而且剪切强度没有明显下降。
目前我们还在优化这个方向，目标是在30% RH环境下完全固化控制在36小时内。这不是一个漂亮的技术指标，但对产线来说，它意味着实实在在的效率。
很多PUR供应商喜欢晒剪切强度数据，但汽车内饰真正关心的是：这个胶在车里待三年、五年之后，还能不能粘得住？
车内环境很苛刻：夏天暴晒后顶棚可能超过80℃，冬天北方-30℃也是常事，再加上湿度变化、震动、偶尔的化学接触。我们见过一些PUR样品，初始强度很漂亮，但在85℃/85% RH老化500小时后，强度保留率掉到了60%以下。
我们的第四轮配方样胶，在同样的老化条件下，强度从初始6.8 MPa降到了5.6 MPa，保留率82%。我们的目标是≥85%，还需要再迭代一到两个配方周期。同时我们正在联系一家检测机构，准备增加整车级的震动疲劳测试——因为光有静态老化数据还不够，实际路况下的动态应力才是真正的考验。
目前，产品已经完成三轮小批量试制，在重庆本地多家汽车内饰零部件厂累计试涂超过2000个工件，粘接强度、耐高低温、耐湿热老化等关键指标均通过实测，产线反馈良好。
客户最常问的几个问题，也基本有了答案：
“上产线麻不麻烦？”
不麻烦。100%固含量，不用配溶剂，湿气固化。120-140℃施胶，初粘力上来很快，自动化流水线能直接对接。
“粘得牢不牢？能扛多久？”
固化后-40℃到150℃都没问题。85℃/85% RH老化500小时，强度保留率82%——我们还在往85%以上追。
“贵不贵？”
云炬PUR热熔胶价格比市面上同类产品低5%-10%，比进口品牌低30%以上， 这不是靠“亏本换市场”，而是因为省掉了中间环节和进口溢价。
下一步计划是：
2026年Q2完成产品定型，固化所有配方参数；面向西南地区汽车零部件企业开放免费样品验证，同步推进生物基含量≥35%的升级版研发。
热熔胶YJ-PUR-8863
PUR热熔胶从实验室到生产线，没有捷径，只能一个门槛一个门槛地过。我们愿意把这些试错和进展公开出来，一方面是记录研发历程，另一方面也希望和产业链上的同行们多交流——毕竟，胶粘剂“上车”这件事，从来不是一家能做完的。
