一块石膏板里，藏着多少气泡的学问
你装修的时候大概没想过，吊顶上那块轻飘飘的石膏板，里面其实密密麻麻全是气泡。
不是质量问题——恰恰相反，那些气泡是刻意打进去的，而且打得好不好，直接决定了这块板是轻还是重、是韧还是脆。
为什么要往里打气泡？
石膏板的核心原料是建筑石膏粉，加水搅拌后凝固成型。如果就这么做，板子会很重、很脆，又费材料。
工程师想了个办法：在石膏浆料里混入大量细小的气泡，浆体体积膨胀了，凝固后板子里就留下无数微小的孔隙。同样厚度的板，用的石膏少了，重量也轻了。简单说，就是"用空气补位"。
但问题来了——气泡这东西，说起来容易，做起来很讲究。
泡打得不好，板子会出什么事？
想象一下蜂窝煤和泡沫塑料的区别。蜂窝煤里的孔大小不一、壁厚不均，一捏就碎；泡沫塑料里的气孔细密均匀，结构反而很稳。

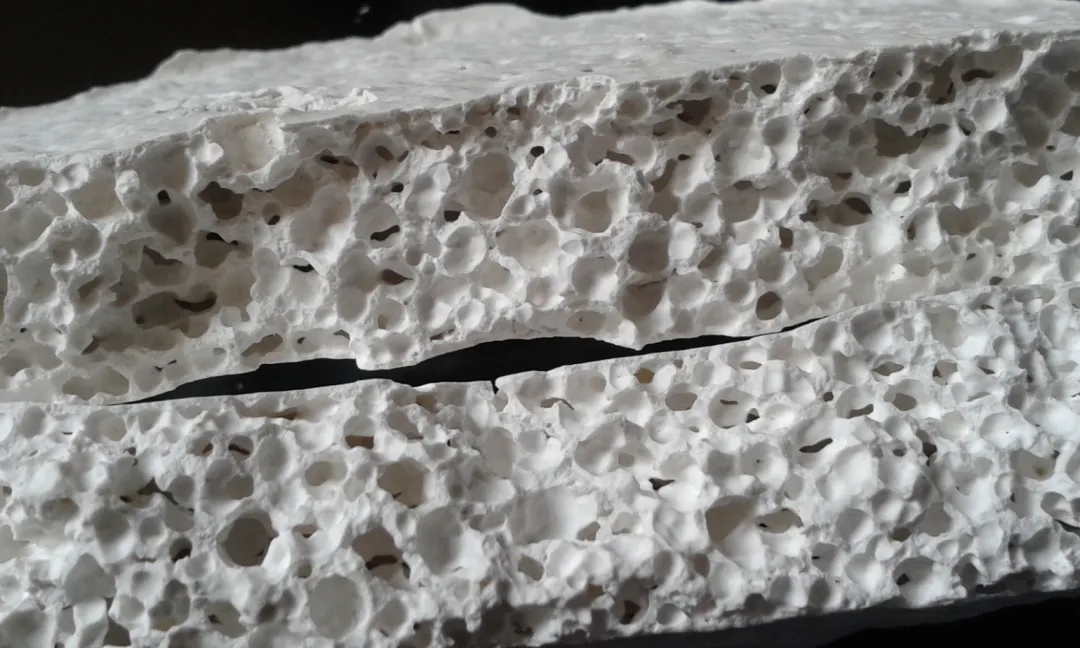

石膏板也一样。如果气泡粗大、大小参差，大泡周围的石膏结晶层就薄，受力的时候那里最容易断。更麻烦的是，泡的大小不均导致板子各处密度不同，干燥的时候收缩不均，边角容易开裂，有时候甚至会"爆板"。
所以"发泡"这道工序的核心要求只有两个字：均匀。泡要小，要一样小。
老方法为什么不够用？
以前常见两种做法。
一种是搅拌罐，就是把发泡剂溶液倒进罐子里使劲搅，把空气卷进去。这个方法最大的问题是"间歇式"——打一罐、用一罐，和旁边连续运转的搅拌机对不上节奏，而且罐子里总有死角，有些地方泡打得好，有些地方泡打得粗，出来的泡沫密度忽高忽低。
另一种是把压缩空气和发泡液一起压进填了钢丝球的管道，靠曲折的通道把气流切碎。原理上没问题，但钢丝球接触面有限、剪切力弱，时间长了还会结垢，泡越打越差，得经常停机清洗。
这两种方法凑合用了很多年，但稍微上规模的生产线，都绕不开"泡沫不稳定"这个老大难。
胶体磨是怎么解决这个问题的？
胶体磨这东西，原本是用来把固体颗粒磨到极细的，比如磨豆浆、磨颜料。它的核心结构是一对定子和转子，两者咬合得很紧，中间只有微米级的缝隙，转子高速旋转，物料从缝隙里硬挤过去，就被反复剪切撕碎。
把它用来发泡，是个很聪明的跨界：把发泡剂溶液和压缩空气同时送进去，转子以每秒几十米的线速度旋转，气液混合物在那道窄缝里被反复撕拉、再撕拉，气泡越来越小，最后出来的泡沫细得像乳霜，肉眼几乎看不出单个气泡。
泡的直径可以稳定在20到100微米之间——大概是一根头发丝的几分之一——而且每个泡的大小都差不多。这样的泡进入石膏浆料之后不容易破、不容易并拢，最终在板芯里留下的孔隙结构就非常均匀。
实际用起来效果如何？
某条年产3000万平米的石膏板生产线换上胶体磨之后，跑出来的数据大概是这样：
泡沫密度的波动从以前的每批±10克/升以上，收窄到3克/升以内——稳定性提升了好几倍。
同等强度下，板材重量降了大约5%，这意味着每平米少用了一点石膏，乘以几千万平米就是相当可观的节省。
发泡剂的用量少了17%左右，因为泡打得好，不需要靠堆量来弥补。
最直接的指标是合格率：从93.5%涨到了97.8%，因气孔缺陷降等的损失基本消失了。
一个小工序，一条大逻辑
石膏板这个行业不算高精尖，但越是这种"成熟"行业，细节的价值越容易被低估。发泡这道工序，在整条生产线上存在感不强，但它的好坏，渗透在每一块板的重量、强度和良品率里。
从搅拌罐到钢丝球，再到胶体磨，换的不只是一台设备，而是对"均匀"这件事的理解——从凑合够用，到真正做到。
建材行业的进步，很多时候就藏在这些没什么存在感的工序里。
