LabVIEW开发烧结生产线监控系统，采用工控机搭配多功能数据采集卡组成硬件架构，通过图形化软件实现流程控制与参数采集。系统划分为流程控制与参数采集两大功能单元，依托 LabVIEW 的模块化编程特性，将各工序逻辑封装为独立 VI，通过层次化调用完成系统集成。整体架构兼顾实时性与扩展性，采集与控制任务并行执行，可适配连续化生产线的稳定运行要求。
图形化编程特性
LabVIEW 以数据流驱动的图形化编程为核心，用图标与连线替代文本代码，直观反映信号流向与执行逻辑。程序开发无需复杂语法记忆，工程师可直接拖拽函数完成逻辑搭建，显著提升设计效率。平台自带调试工具支持断点运行、数据探针、实时数据流监测，可逐节点追踪信号变化，快速定位逻辑偏差。模块化 VI 可重复调用，同类功能直接复用，大幅减少代码冗余，缩短项目整体开发周期。
硬件接口适配
系统兼容多路模拟与数字采集卡，支持热电偶、电子皮带秤、粒度传感器等工业设备接入。LabVIEW 内置标准硬件驱动，自动识别采集设备并完成通道配置，无需手动编写底层驱动代码。模拟量采集支持电压、电流、电阻等多种信号类型，数字量支持隔离输入输出，可直接对接现场阀门、电机等执行机构。多卡协同工作时，通过设备号区分通道，保证数据采集与指令输出同步可靠。
流程控制实现
生产流程控制支持手动与自动双模式运行，手动模式用于设备调试与故障处理，自动模式按照预设工序顺序执行。通过顺序结构与定时函数精确控制工序间隔与设备启停时序，保证生产线联动顺畅。引入 I/O 地址映射机制，将逻辑控制信号与物理通道分离，现场工艺调整时，仅修改映射表格即可完成通道重定义，无需改动程序源码，提升现场适配灵活性。系统具备紧急停机功能，触发后快速复位所有输出端口，保障设备与人员安全。
重量采集处理
连续重量检测采用悬臂式电子皮带秤，同步采集称重传感器与速度传感器信号。在 LabVIEW 中通过数值积分节点，对重量与速度乘积进行时间积分，准确计算物料累计流量。程序支持多通道平均采样，降低随机噪声影响，提高计量稳定性。采集数据实时绘制成趋势曲线，同时存储为本地数据文件，便于后续工艺分析与数据追溯。重量异常时系统及时提示，避免原料配比偏差影响产品质量。
粒度检测方案
原料粒度检测采用音波振动筛分装置，通过六层筛网分级获取颗粒分布数据。LabVIEW 实现多通道同步采集，读取各筛层物料重量，经统计计算生成粒度分布直方图与概率曲线。程序自动计算关键粒径区间占比，判断是否满足工艺要求。采集数据支持实时显示与历史回放，工程师可依据粒度分布调整破碎设备参数，保证原料塑性与成型性能稳定，减少成型缺陷与烧结异常。
窑炉温控算法
针对干燥窑与焙烧窑大滞后特性，采用数字 PID 实现温度闭环控制。在 LabVIEW 中通过公式节点搭建 PID 算法，支持比例、积分、微分参数在线调整。系统采集多点热电偶信号，经信号调理后送入采集卡，通过运算输出控制信号调节配风阀门开度。参数整定过程中，通过波形实时观察温度响应曲线，抑制超调与振荡，使窑内温度稳定在设定范围。温控 VI 独立封装，可直接嵌入主程序，方便不同炉型适配与参数优化。
数据存储管理
采集数据与运行状态定时写入本地文件，支持文本与二进制两种存储格式，可直接导入常用办公软件进行处理。LabVIEW 内置文件 I/O 函数，自动创建存储路径、生成时间戳文件名，避免数据覆盖。历史数据支持按时间段查询与曲线回放，用于工艺追溯与故障分析。系统运行日志完整记录操作步骤、参数修改与报警信息，为设备维护与工艺优化提供依据。
人机界面设计

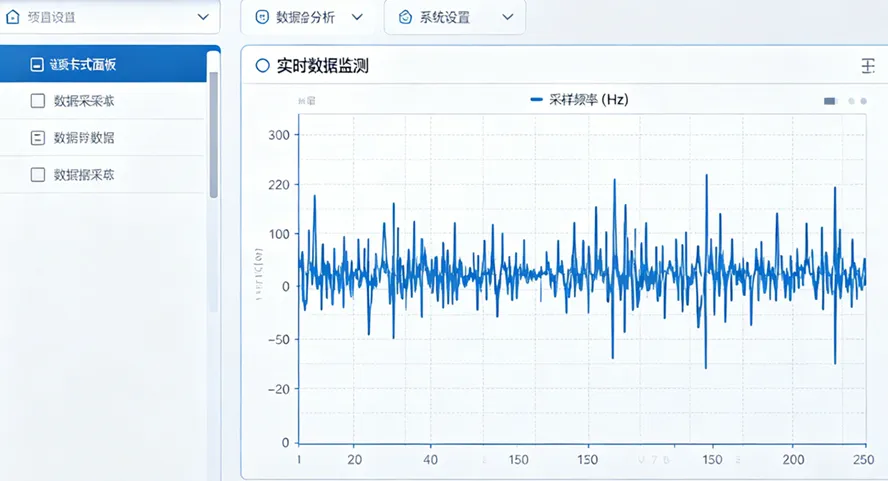

监控界面遵循工业现场操作习惯，以数值显示、状态指示灯、波形图表为主要交互元素。主界面集中展示生产线运行状态、关键工艺参数与报警信息，子界面用于参数配置与细节查看。界面控件风格统一，操作逻辑简洁，操作人员可快速完成模式切换、参数设定、通道选择等操作。图形化界面开发无需额外框架，依托 LabVIEW 内置控件即可完成专业级人机交互设计。
现场问题处理
实际运行中，多通道采集存在通道间延迟与相位偏差，通过同步采样设置与软件校正降低影响。现场电磁干扰导致信号叠加噪声，采用软件滤波与硬件隔离双重手段抑制，提升信号质量。连续采集时缓冲区设置不当易出现数据溢出，通过合理配置缓冲区大小与单次读取点数，保证数据连续不丢失。程序退出时未清空输出缓存会导致设备带电，增加 Clear 子程序，确保退出时通道安全复位。
系统扩展升级
依托 LabVIEW 的开放性，系统可方便扩展采集通道、增加控制算法、接入通信协议。支持 TCP/IP、Modbus 等工业通信协议，可与上位机系统对接实现远程监控。新增检测环节只需开发对应 VI 模块，通过接口调用融入现有系统，无需重构整体架构。现代 LabVIEW 版本支持实时系统与多核运算，可在原有方案基础上升级控制周期与数据处理能力，适配更高精度的生产监控需求。
工程应用总结
基于 LabVIEW 的烧结生产线监控系统，将图形化开发、硬件适配、算法实现与人机界面融为一体，有效解决传统控制系统调试繁琐、修改困难、扩展性差等问题。系统实现原料重量、粒度、窑炉温度的在线监测与自动控制，稳定生产工艺、提升产品一致性、降低人工操作强度。图形化开发模式降低工程实施难度，模块化结构便于维护与升级，在连续化生产监控领域具备较高的参考与推广价值。
