型材断面测量仪的ScanFex 3.5软件赋能塑胶挤压：从“经验调机”到“数据智造”

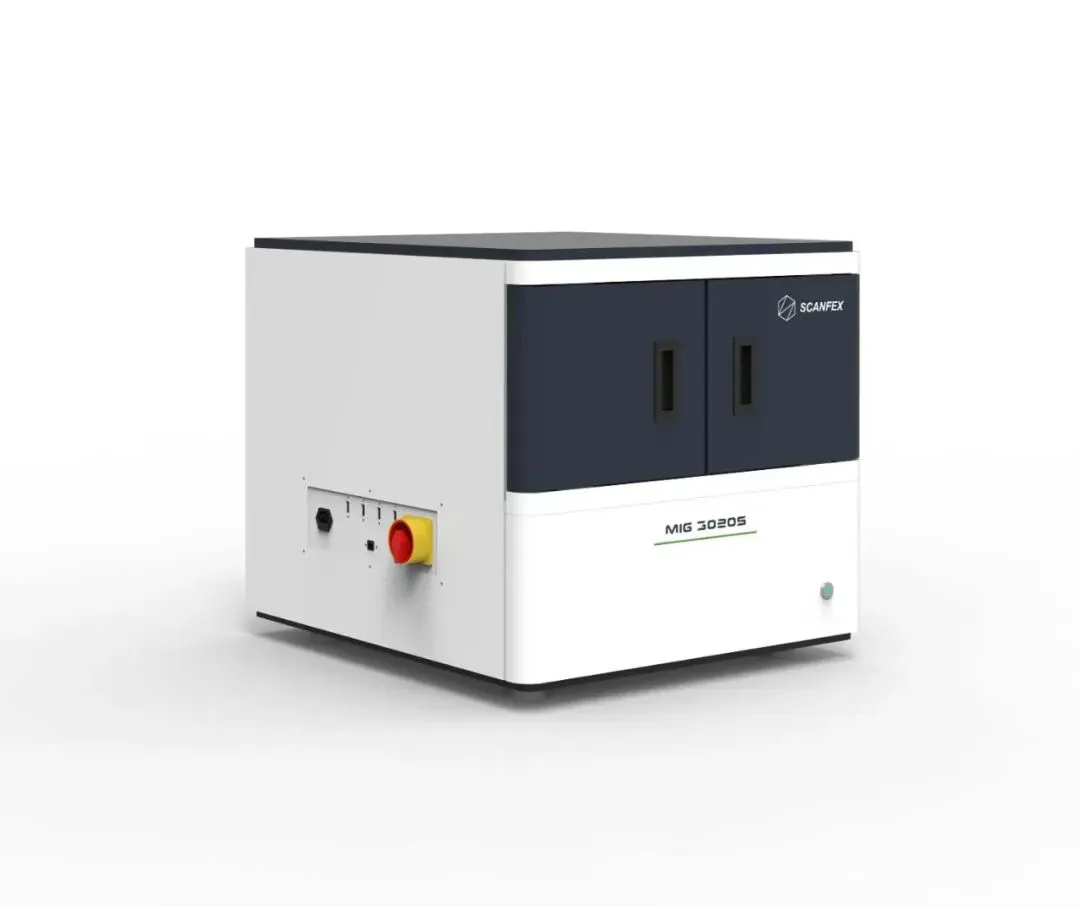

在塑胶挤压成型过程中，断面尺寸的稳定性直接决定密封条、窗框型材、管材、装饰线条等产品的密封性与装配质量。然而，塑料冷却收缩变形大、模具磨损快、批次切换频繁，传统卡尺+投影仪抽检方式效率低、漏检多，难以应对复杂截面的全尺寸管控。ScanFex 3.5型材断面测量仪专为塑胶挤压行业打造，将激光/光学扫描与AI智能算法结合，实现从模具开发到量产质检的全流程数字化闭环。
1. 自动图纸导入，自动识别公差标注 —— 告别人工录入
塑胶挤压订单常涉及多规格、多公差的客户图纸。ScanFex 3.5可一键导入CAD图纸，自动识别尺寸标注与公差范围（如±0.1mm），并匹配至对应测量轮廓。无需手动建立基准，大幅缩短新品首检准备时间，避免人为录入错误。
2. 尺寸一键测量，偏差一目了然 —— 秒级完成全截面检测

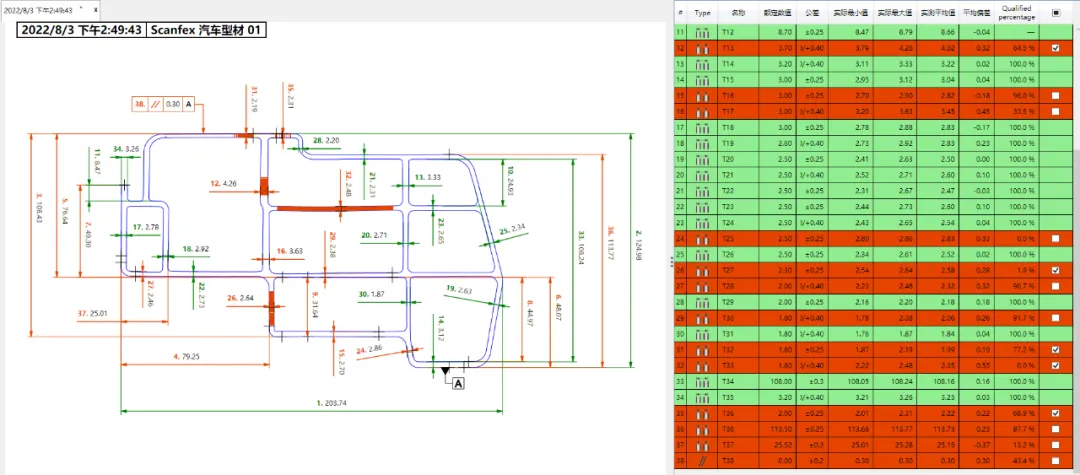

扫描实际塑胶断面后，软件自动与理论图纸对齐，所有关键尺寸（壁厚、角度、开口距、圆弧半径等）一次性输出。实测值与名义值偏差以红/绿/黄颜色高亮显示，超差项自动标记。10秒内完成传统半小时的测量工作，尤其适合挤出速度较快时的在线频次抽检。
3. 局部偏差分析，变形翘曲评估 —— 捕捉塑料收缩与冷却不均
塑料挤出后存在各向异性收缩、翘曲、扭曲等现象。软件提供局部偏差色谱图，直观显示截面哪一侧收缩大、哪一侧发生“喇叭口”或“内凹”。结合翘曲度指标，帮助工艺人员判断冷却定型模的冷却效率分布，针对性调整真空度或水温。
4. 整体偏差分析，引导模具修复 —— 告别盲目修模
软件对整个截面轮廓进行刚性/非刚性配准，识别出整体偏移、旋转或缩放趋势，并量化“模具尺寸偏差”与“挤出工艺波动”的贡献度。对于超差位置，系统直接给出修模建议（如放大/缩小某段间隙、增加或减少流道阻力）。塑胶模具修复成本低、频次高，该功能可减少反复试模50%以上。
5. 模拟检具测量，反馈真实装配 —— 预判成品组装干涉
塑胶型材常与钢衬、扣件、玻璃或其他型材配合。软件可模拟标准检具（通止规、卡扣槽配合销）的测量过程，生成虚拟装配间隙云图。提前发现因扭曲或局部胀大导致的装配卡涩或漏水风险，避免到客户端才发现问题。
6. 智能测量工具，无需复杂定义 —— 操作门槛大幅降低
针对塑胶车间操作人员流动性大的痛点，软件提供“点击即测”智能识别：自动提取直线、圆弧、交点、切点等特征，智能推荐测量项（如壁厚链、共线度）。新员工培训10分钟即可上手，彻底摆脱传统影像仪“每个尺寸都要手动拉线”的低效与主观误差。
7. 模图相似查找，模具有效复用 —— 盘活沉睡模具资产
塑胶挤压企业常积累数百套定型模与口模。当接到新订单时，可将新图纸拖入软件，系统自动与历史模具图纸库进行轮廓相似度比对（支持形状、尺寸范围、公差等级筛选）。推荐可改模复用或直接试用的旧模具，节省新模制造费用与周期，尤其适合小批量多品种的塑胶挤出场景。
