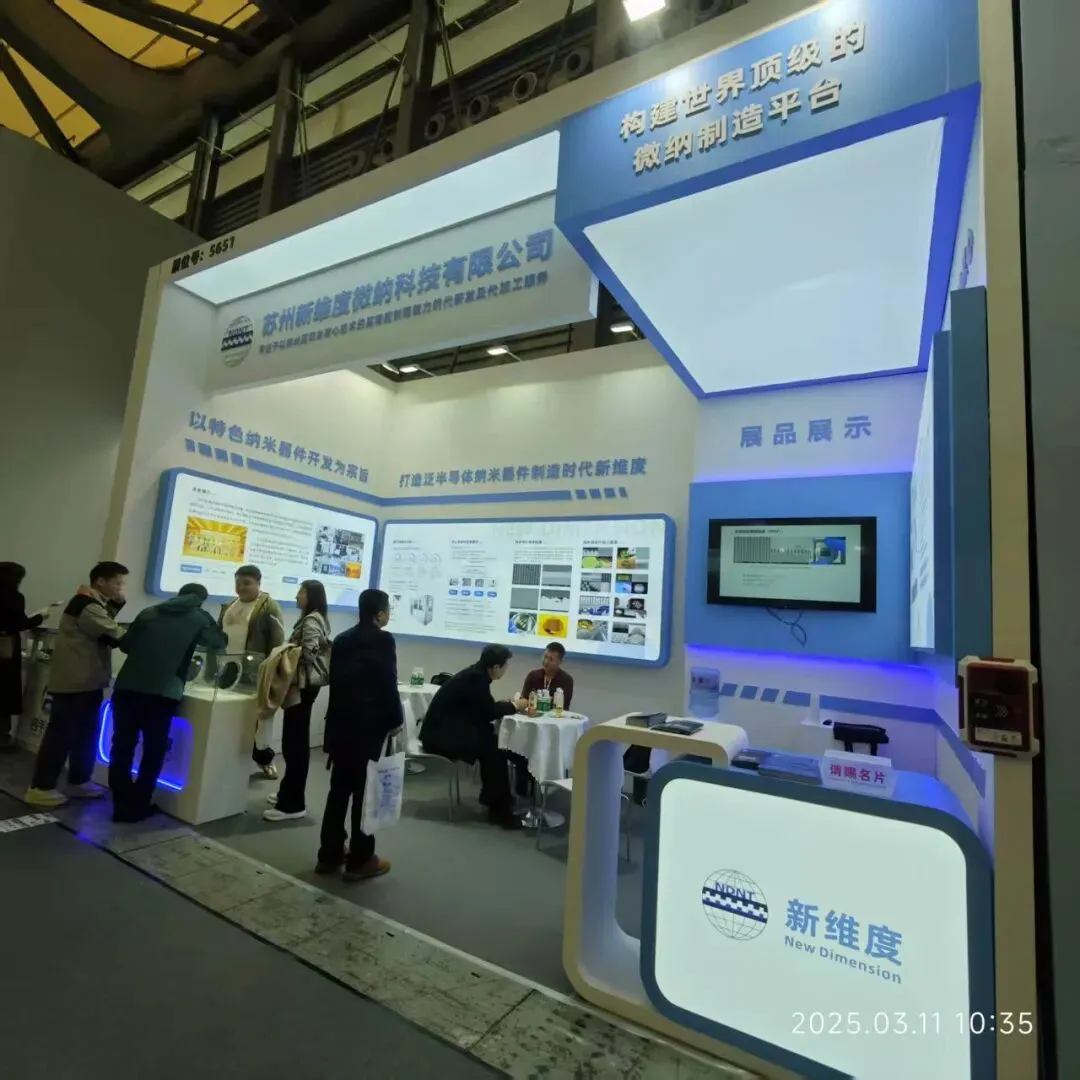

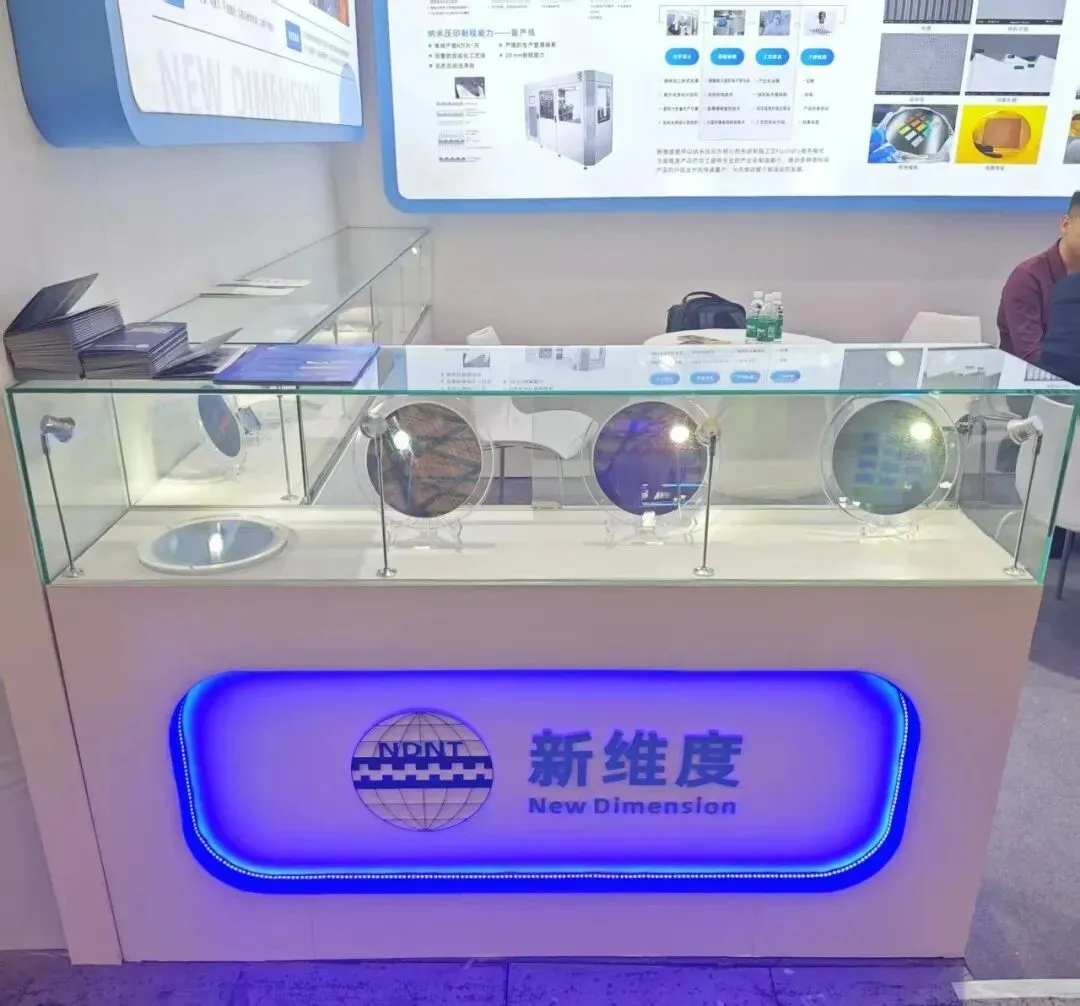

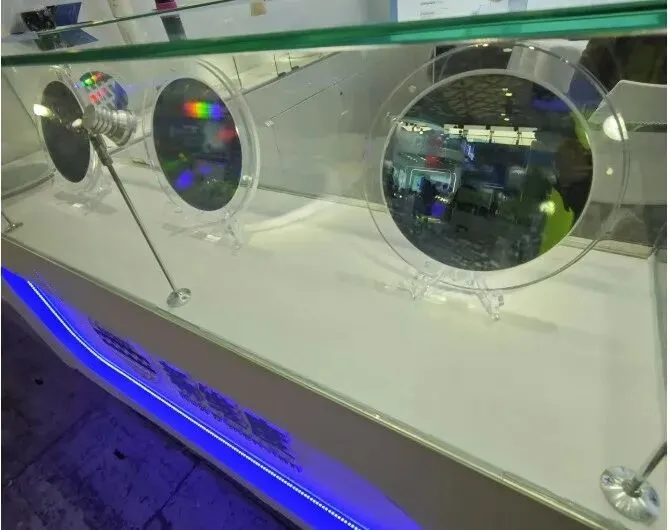

2025年3月11-13日，为期3天的上海慕尼黑光博会在上海新国际博览中心圆满落幕。该展作为中国激光、光学和光电子领域的风向标，汇聚了全球顶尖企业与前沿技术。苏州新维度携其高精度纳米压印产业化制程能力和特色产品精彩亮相E5.5651展位，与行业专家探讨了纳米压印技术的前沿趋势与无限可能，共同见证了这场光电技术的盛宴。
新维度的主要产品和服务
1
纳米压印模板
新维度能够在现有基础上提供满足各种行业和精度要求的模板制造，如图1所示。在强大的技术背景以及相关合作单位的支持下，能够提供目前国际领先的电子束光刻、离子束刻蚀等技术制备的模板。同时，也能够提供通过电铸技术、以及其它复制技术获得中间转移模板，以满足各个行业潜在客户的需求。
图1 高精度纳米压印模板
2
AR光学镜片
AR 纳米光学镜片具有复杂的一维、二维甚至是三维纳米结构，从而适应不同的使用场景，AR纳米光学镜片是新维度的主导产品。通过调整纳米压印工艺参数和选择合适的材料，即可获得应用于AR交互式设备中的浮雕型衍射光波导器件。通过纳米压印技术产业化制备这些AR光波导器件，则能够大大降低制造成本并有效提升产量，从而令AR交互式设备的整体价格得到有效控制。

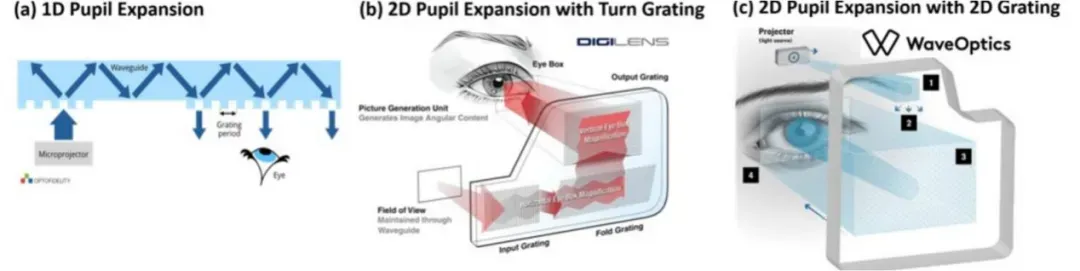

图2 AR纳米光学镜片结构示意图
3
DOE衍射光学元件
DOE是一种利用光线衍射原理制造而成，用于改变光线传播相位，主要应用在激光产业中，可对激光功率、光强分布、波长、光斑形状等进行可控改变，从而满足不同应用领域需求。新维度可以提供高精度、批量化、高稳定性的DOE元件加工制造。图3为典型的二维光栅电镜图片。
图3 二维光栅电镜图片
4
WGP金属线栅偏振器
起偏器的制造方法目前从早期的碘系起偏器、染料系起偏器发展为适应性更好的金属线栅型起偏器。新维度已实现金属线栅起偏器的批量化、高精度、高稳定性的制造和加工。纳米压印技术能够大大降低金属起偏器的制造成本，从而开拓潜在应用市场。图4为50/100纳米的铝光栅偏振片产品电镜截面照片。
图4 50/100纳米的铝光栅偏振片电镜截面图
5
生物芯片
随着微流控芯片在医药生物、化学等领域的迅速发展和纳米加工工艺的进步，在高通量DNA测试芯片方面，市场有着巨大的需求。新维度目前已经对接了国内多家头部基因测序行业公司，将重点去突破以多层复合结构和多阶结构为核心代表的生物检测类产品。图5为微流控芯片照片。
图5 典型微流控芯片
此次展会不仅是一次展示新维度最新技术和产品的机会，更是与行业专家、客户和合作伙伴深入交流的重要时刻。不仅分享了我们的技术优势及服务宗旨，也获取了宝贵的市场反馈。为我们未来的发展提供了重要的指导。
未来，新维度将持续深耕高精度纳米压印技术创新，以更高效的解决方案助力全球纳米产业技术发展！
