做生产的都懂：物料输送就像工厂的"血液循环"，分向阀就是那个"心脏瓣膜"。但在多线输送系统的设计中，它往往是被低估的关键设备。很多系统设计师通常更关注风机功率、管径计算等参数，却容易忽视物料在"岔路口"的流转问题—堵塞、交叉污染、阀体磨蚀等问题往往导致整个输送系统效率大幅下降。
Nol-Tec(诺术)结合多年的现场经验，特别是基于我们常用的“二位自动分向阀”和“三位自动分向阀”技术特性，系统梳理了多线输送场景下分向阀选型的5个关键维度，为工程设计提供参考。
一、先算笔账：选错分向阀的隐性成本有多高？
很多产线的决策者觉得分向阀就是个"铁疙瘩"，选便宜的就行。但算笔账就心疼：
停产损失：阀卡死了拆下来维修，生产线停2小时，损失多少钱？
物料报废：上一批黑色塑料粒没清干净，混入白色产品，整批次报废？
人工清理：每周都要拆阀掏残余物料，两个工人干半天，这人力成本算过没？
核心逻辑：分向阀不是耗材，是"防停产保险"。一次选对，省下一年的维修和废品钱。
二、分向阀选型5大维度

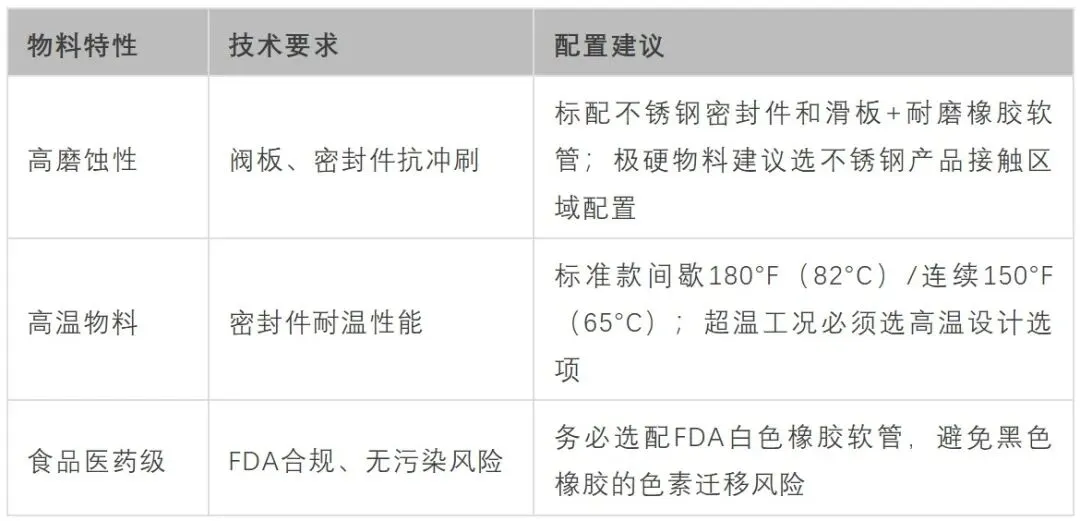

维度1：物料特性匹配—磨蚀、温度与合规
很多选型翻车，都是因为忽略了物料特性，这个直接决定了阀体的材质和配置选项：
维度2：分向逻辑规划—二位vs.三位，多线扩展策略
根据输送线路数量选择阀型是多线设计的核心决策：

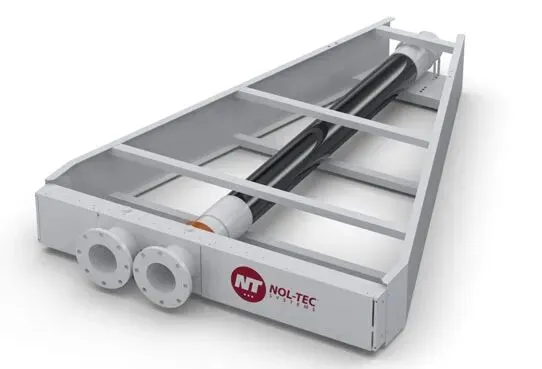

二位阀（2-Way）
一进二出或二进一出，单气缸驱动
适用于简单二分场景
优势：结构简单，维护便捷，故障隔离性好

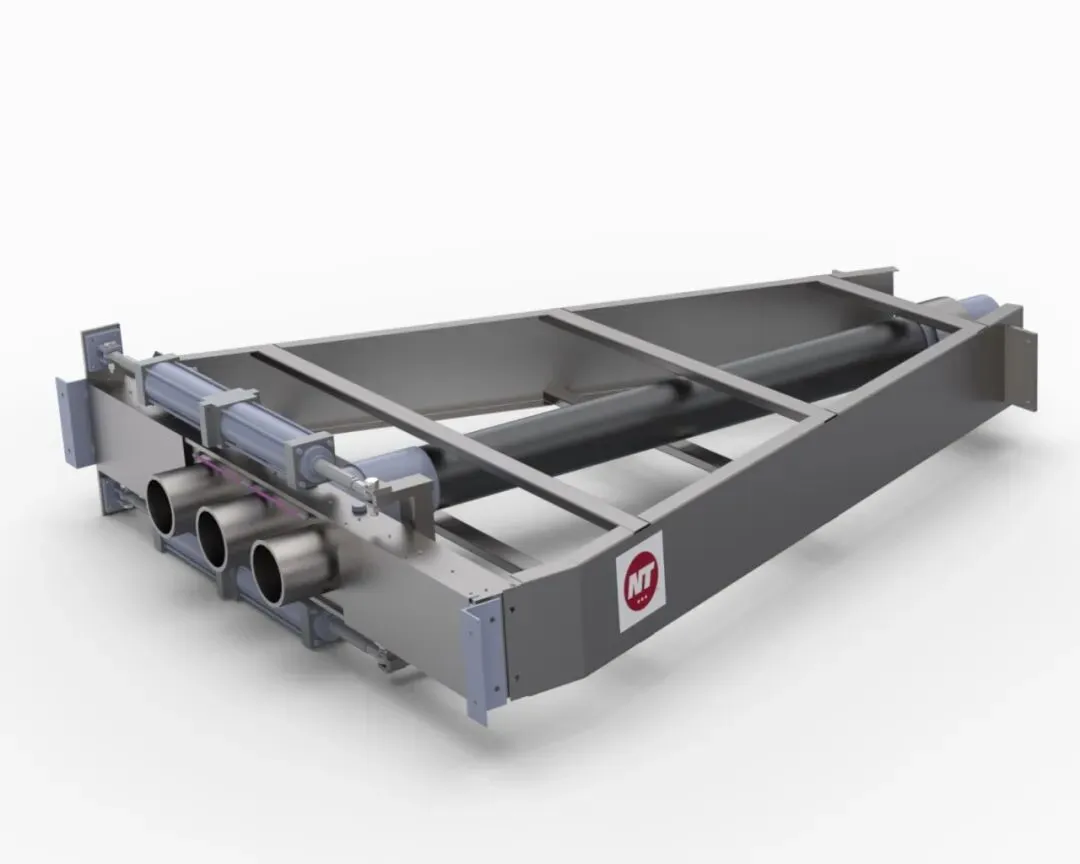

三位阀（3-Way）
一进三出或三进一出，两组气缸定位
优势：空间紧凑，单阀实现多路切换
特点：两组气缸定位更稳定，抗气源波动能力强

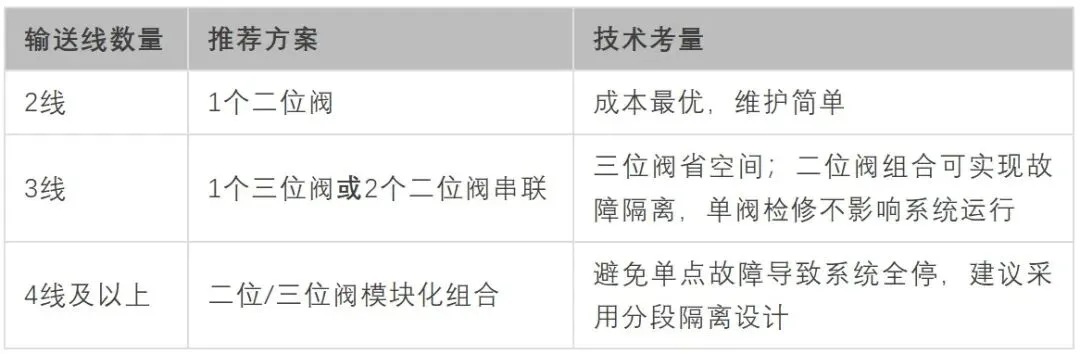

多线扩展策略建议：
工程建议：对于连续生产的关键产线，推荐采用二位阀的模块化组合方案。虽然初期设备数量增加，但可实现分路检修，大幅降低非计划停机风险。
维度3：密封与清洁设计—防交叉污染机制
多线输送的换料清洁是食品、塑料、化工行业的核心问题。评估分向阀的清洁性能需关注以下设计细节：
完全堵塞密封：未使用的管口必须被阀板完全封死，防止物料漏入闲置管线造成交叉污染；
清洁擦拭密封：阀板切换时的擦拭动作可减少表面残留，配合软管支撑架（可选）可防止物料在软管褶皱处堆积；
位置确认机制：建议选配报警设计（位置反馈开关），确保阀体完全到位后才启动送料，避免"半开半关"状态下的物料泄漏。
维度4：输送工况适配—压力与相态
分向阀必须首先匹配系统的基本工况参数：
压力等级：Nol-Tec(诺术)二位/三位分向阀均支持正压和负压，耐压达75PSIG（约5.2 bar）；稀相正压输送（通常2-4 bar）压力储备充足；密相高压输送需确保系统峰值压力不超过此限值。
相态兼容性：无论是稀相输送还是密相输送，软管式结构均可适应。密相输送中，软管对物料团的缓冲作用可减少颗粒破碎率。
注意：负压输送需特别关注分向阀的负压密封性。聚氨酯密封圈配合清洁擦拭密封，可有效防止负压泄漏导致的气力损失。
维度5：自动化控制集成—定位精度与信号反馈
现代多线输送系统通常由PLC全自动控制，分向阀的电气配置需满足以下要求：
位置反馈：二位阀标配位置指示开关，三位阀标配簧片开关，提供干接点信号用于PLC联锁；
气缸配置：二位阀单气缸，三位阀双气缸。双气缸的双定位机制在长期闲置某一路的工况下更可靠，防止气源压力波动导致的位置漂移；
电气规格：标准24VDC；如有特殊电压需求（如110-120V），需在选型时定制。
防爆要求：化工、粉尘环境必须选配危险位置设计（Hazardous Location Design），确保符合防爆区域电气规范。

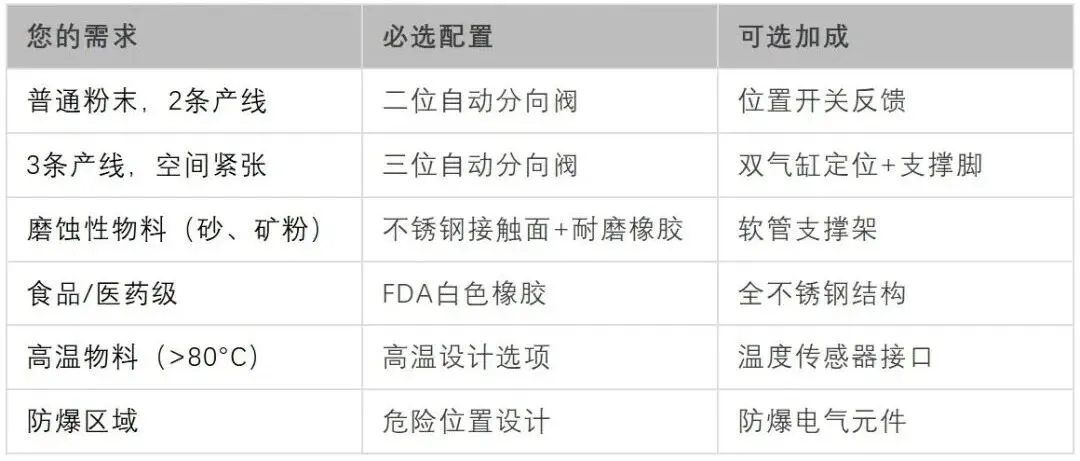

三、选型不是拼参数，而是拼匹配，一张表助您搞定选型
多线输送系统尤其要关注防混料能力和切换可靠性。一个靠谱的分向阀，能让你的气力输送系统少掉很多“头疼时刻”。
如果您正在做新项目或改造现有系统，不妨对照这5点重新评估一下。当然，也欢迎直接联系Nol-Tec(诺术)的技术团队，提供物料和工艺参数，获取更精准的建议。
