在工业自动化领域，许多看似简单的小故障往往蕴含着深刻的技术原理。今天要与大家分享的是一个典型的接近开关异常微亮问题的排查与解决过程。这个案例不仅帮助我彻底解决了现场问题，更让我对NPN型接近开关的工作特性有了全新的认识。
问题现象：看似正常却暗藏玄机
? 现场情况描述：
某自动化生产线上，一台采用NPN型接近开关的检测设备出现了奇怪的现象：明明没有金属物体靠近，接近开关的指示灯却呈现出微亮状态，而非完全熄灭。这种"似亮非亮"的现象引起了电工的高度关注。

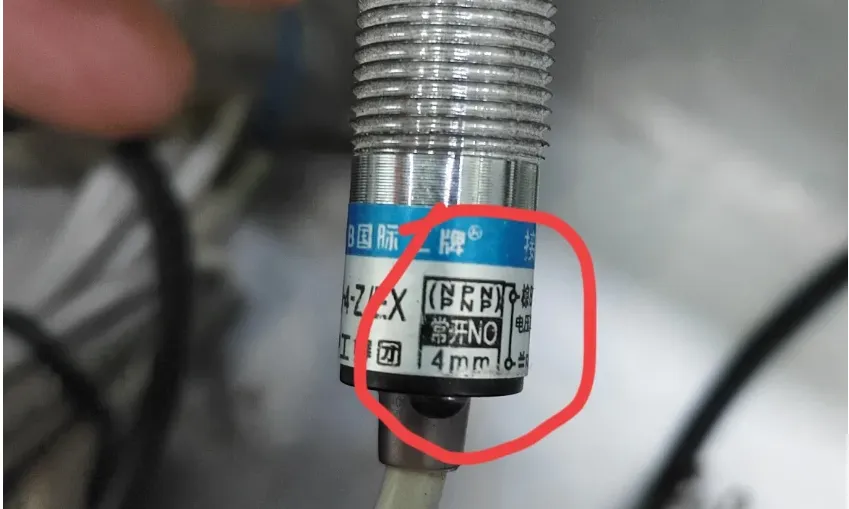

设备型号：某品牌NPN常开型电感式接近开关工作电压：DC 24V故障表现：指示灯微弱发光，输出信号不稳定
乍一看，这似乎只是一个微不足道的小问题——指示灯亮着总比不亮好吧？但实际上，这种异常微亮现象背后隐藏着巨大的隐患。
⚠️ 潜在风险：指示灯微亮意味着输出端存在漏电流，长期运行可能导致PLC输入信号漂移、干扰其他回路，严重时甚至会引发控制系统误动作，造成生产事故。
深入分析：NPN接近开关的"小秘密"
要解决这个问题，我们首先需要深入理解NPN型接近开关的工作原理。与大家熟知的NPN晶体管类似，NPN接近开关的输出端采用NPN型晶体管进行开关控制。
? NPN接近开关工作原理
当无金属物体靠近时：内部电路截止，输出端呈高阻态，不导通。此时棕色线（+24V）和蓝色线（0V）形成回路驱动指示灯，而黑色线（信号输出）与蓝色线之间处于断开状态。
当金属物体靠近时：内部电路导通，NPN晶体管饱和导通，黑色线与蓝色线内部短路导通，信号输出为低电平（0V），指示灯亮起。
理解了原理后，我们来分析微亮现象的根本原因。当接近开关处于"未触发"状态时，输出应该完全截止。但如果在输出端检测到微弱的漏电流，就会导致指示灯微亮。这个漏电流可能来自多个方面。
常规方法失效：为什么接地解决不了问题？
遇到漏电流问题，工程师们的第一反应往往是检查接地。确实，在许多电气故障中，可靠的接地是解决问题的关键。然而，这一次的情况却有所不同。
我们尝试了以下几种常规方法：
检查并加固PLC输入端的接地连接
在接近开关端增加屏蔽接地
在电源端增加浪涌保护器
更换同型号新的接近开关
⚡ 测试结果：
以上方法均未能解决微亮问题。测量发现，即使在完全断开的测试环境中，接近开关输出端仍然存在微安级的漏电流，足以驱动指示灯呈现出微亮状态。
创新解决方案：继电器隔离法的巧妙运用
经过深入分析，我们决定采用继电器隔离法来彻底解决这个问题。这个方案的核心思路是：不试图消除漏电流，而是阻断漏电流流向PLC输入端的通道。
✅ 解决方案：中间继电器隔离法
利用中间继电器（线圈电压DC 24V，触点容量≥2A）的线圈作为NPN接近开关的负载，而将继电器的常开触点接入PLC输入回路。由于继电器触点闭合电阻极低（接近0Ω），即使存在漏电流也能被有效"吞噬"，不再影响PLC输入信号的准确性。
实施细节与注意事项
方案确定后，接下来的关键是正确实施。以下是具体的实施步骤和需要注意的技术细节：
? 实施步骤
步骤1：选型准备
选用线圈电压DC 24V、触点电流≥2A的中间继电器（如OMRON MY系列或国产正泰NJZ系列）
步骤2：接线改造
将NPN接近开关的信号线（黑色）接入继电器线圈一端，线圈另一端接0V。继电器常开触点两端分别接PLC输入端和24V电源。
步骤3：测试验证
通电测试，用万用表测量PLC输入端电压，确认无漏电流干扰后，进行功能测试。
步骤4：固定整理
使用导轨固定继电器，整理线缆，粘贴标识标签。
⚠️ 注意事项
继电器线圈需并联续流二极管，防止关断时产生高压损坏接近开关输出端
确保继电器触点容量满足PLC输入电流要求，通常≥10mA即可可靠触发
考虑继电器响应时间（通常10~20ms），对于高速计数应用需选择固态继电器
继电器安装位置应远离强磁场和大电流电缆，避免干扰
方案优势与拓展应用
经过实际验证，继电器隔离法取得了显著效果：
✓彻底解决微亮问题：继电器触点导通时电阻接近0Ω，彻底吞噬漏电流
✓成本低廉：一个中间继电器仅需十几元，成本可控
✓易于维护：标准化继电器配件，替换方便
✓增强抗干扰能力：电气隔离提高了系统的抗干扰性能
除了NPN接近开关的漏电流问题，这个方案还可以拓展应用到以下场景：
PNP接近开关的漏电流隔离（需选用常闭触点继电器）
模拟量传感器的信号隔离放大
不同电压等级设备间的信号转换
工业现场总线的信号预处理
总结：小故障背后的工程智慧
这个看似简单的NPN接近开关微亮问题，实际上给我们带来了深刻的启示：
? 核心要点总结
1️⃣ 深入理解原理是解决问题的前提
只有真正理解NPN接近开关的工作机制，才能准确判断漏电流的来源和性质。
2️⃣ 换一种思路：阻断优于消除
当无法消除问题时，考虑阻断问题影响的传播路径，有时比直接对抗问题更有效。
3️⃣ 标准化的力量
选用通用中间继电器，既保证了可靠性，又便于后续维护和备件管理。
4️⃣ 经验可复制
这个解决方案可以推广应用到类似场景，形成标准化的故障处理规范。
