研读导语
144m跨弦支桁架屋盖，缔造了我国会展建筑跨度之最。
——王世权
合肥滨湖国际会展中心 综合馆
设计：上海建筑设计研究院有限公司
竣工：2022
关键词：弦支桁架 144m
1 项目概况
合肥滨湖国际会展中心位于合肥市滨湖新区，占地58.62公顷，总建筑面积约35万㎡，其中室内展览部分建筑面积约13万㎡。
已研读百米大跨案例分布图
合肥滨湖国际会展中心共分两期建设。
一期2012年建成投入使用。一期室内展场面积9.1万平方米，室外展场面积1.55万平方米，会议区面积1.5万平方米。
二期位于一期西侧，2022年建成投入使用。主要包括一座综合馆、2座标准馆、一处地下两层车库。二期室内展场面积4万平方米，会议区面积0.5万平方米。
合肥滨湖国际会展中心综合馆，建筑平面尺寸为170m×192m，屋盖最高点建筑高度36m，其中展厅尺寸为144m×134m，主要功能为展览、展示及演出，展厅内部净高为18m。在结构平面东、西部局部设两层夹层，夹层屋面呈弧形。

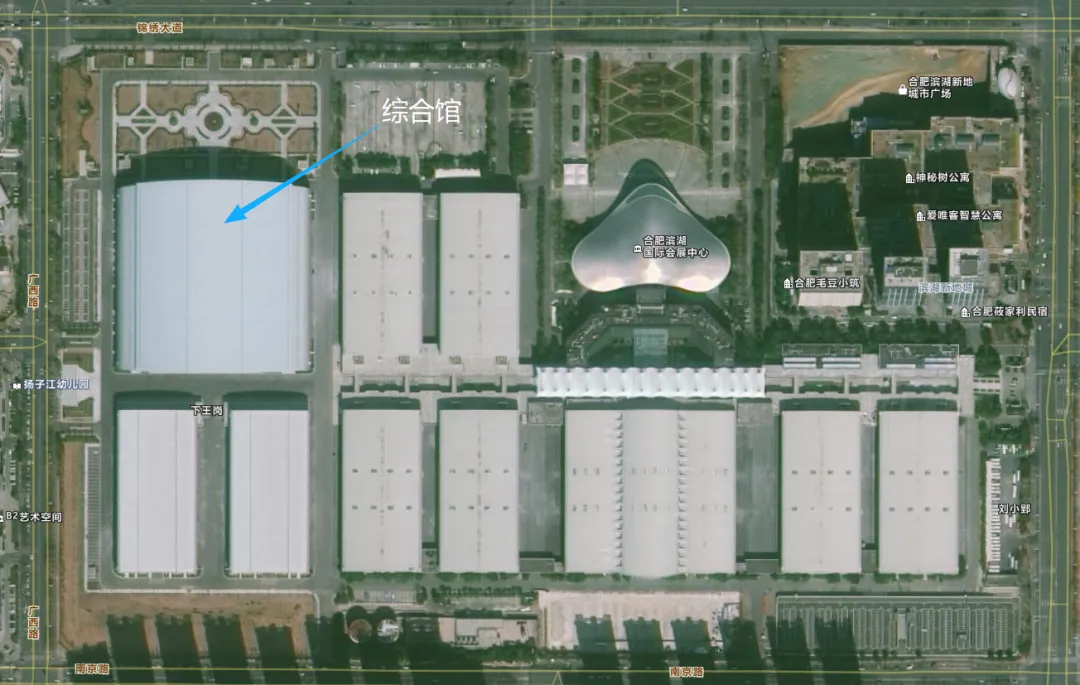

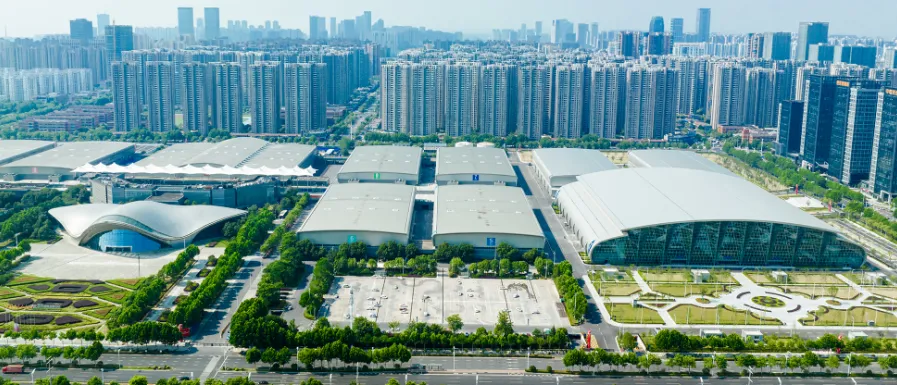

合肥滨湖国际会展中心俯视图

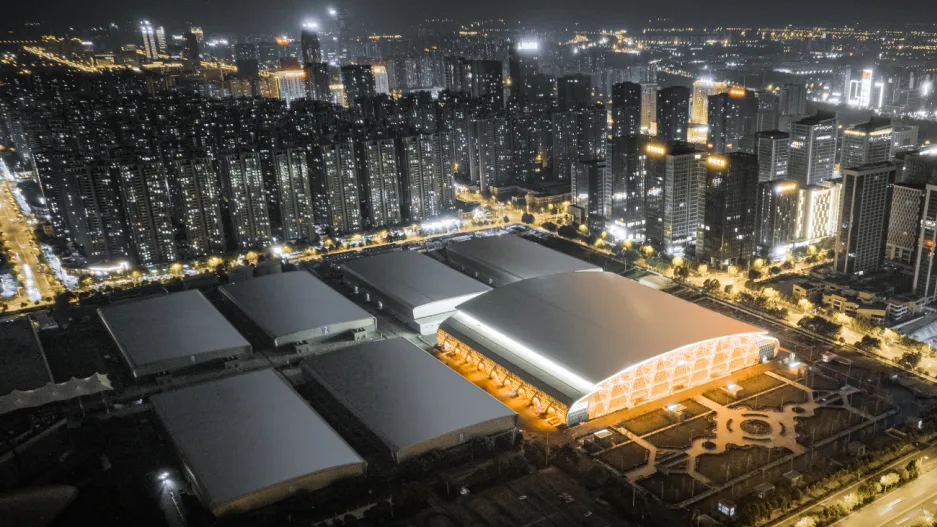

合肥滨湖国际会展中心

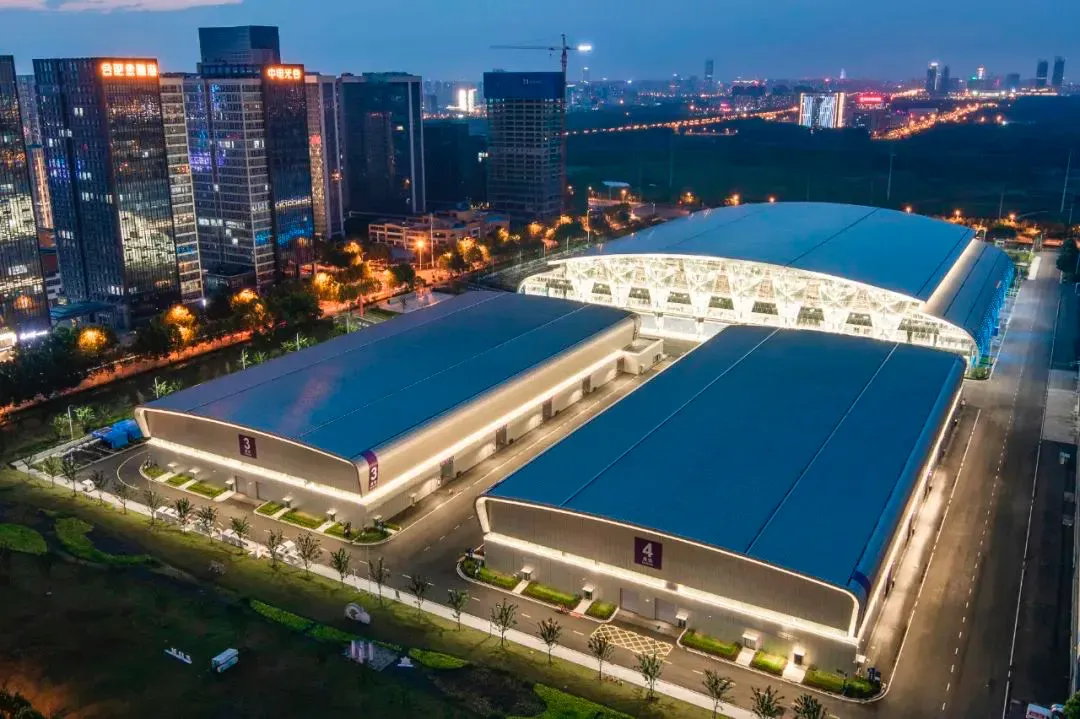

合肥滨湖国际会展中心二期
合肥滨湖国际会展中心 综合馆
2 综合馆屋盖体系建构
综合馆144mX166m无柱大空间屋盖采用弦支桁架结构，由上弦倒三角立体管桁架拱、撑杆和下弦拉索构成。跨度144m，共计10榀，榀距18m。弦支桁架通过铸钢节点支撑于两侧钢柱顶，一端铰接，一端滑动，两侧柱顶等高。本案是截止目前国内最大跨的会展建筑。
上弦倒三角形立体管桁架，弦杆管径分别为2Φ480×16（上弦杆）和 Φ560×（16～18）（下弦杆） 。桁架上弦杆间距6m等宽，桁架高度从中间的4.2m渐变至两端的2.5m。
每榀弦支桁架共由15根撑杆，跨中撑杆高度为13m，采用圆钢管，截面为Φ325×10，上端通过销轴与桁架铰接连接，下端通过专用节点与钢索连接。
上弦与竖腹杆均采用国产 Q345B 低合金钢。
下弦采用单根拉索，由583Φ7钢丝加工而成，外包双层HDPE，两端通过特殊的冷铸锚组件与铸钢节点连接。
为了解决弦支桁架面外整体稳定问题，垂直于弦支桁架，设置了四道次桁架。其中两道为封边桁架，另外两道设置在跨度1/3位置。
为了强化屋盖面内整体刚度，屋盖面内斜撑满铺。

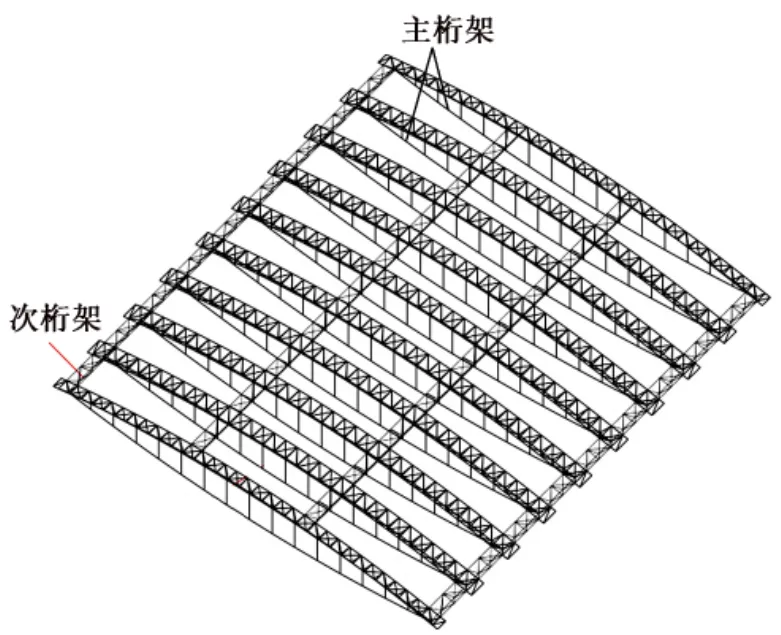

（屋盖结构模型透视图）

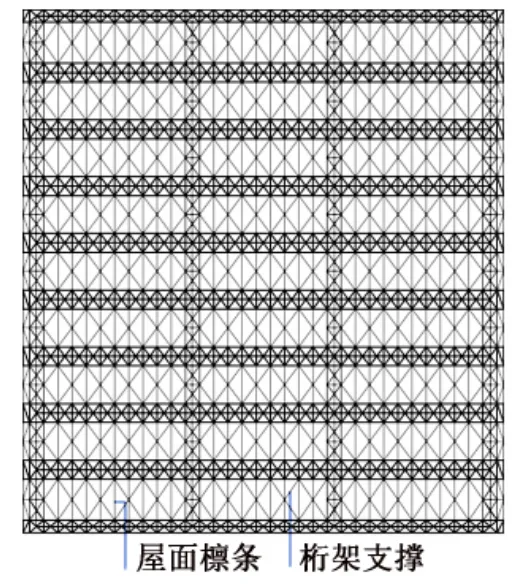

(屋盖结构平面图)
（单榀弦支桁架透视图）

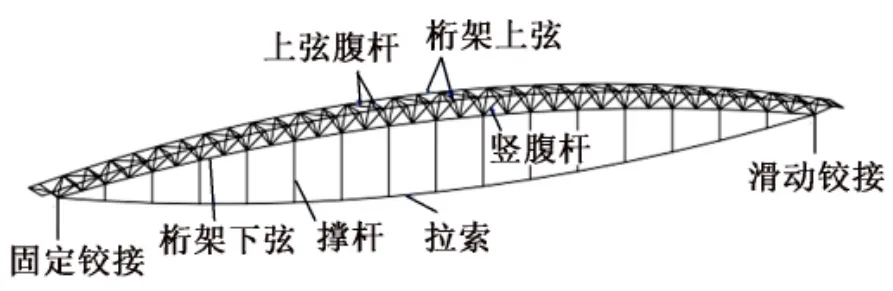

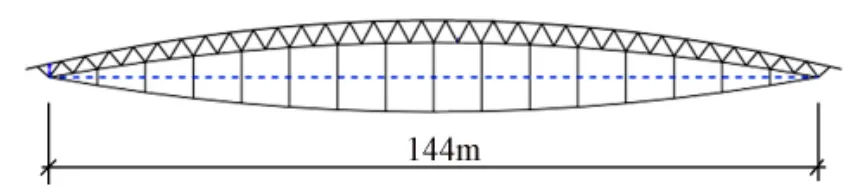

（单榀弦支桁架立面图）
综合馆屋盖结构体系构成图

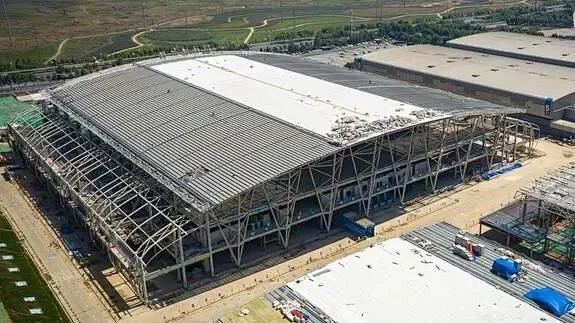

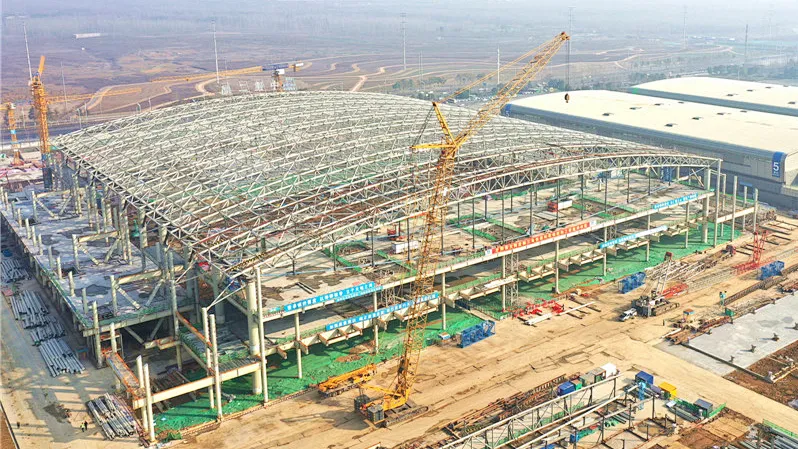

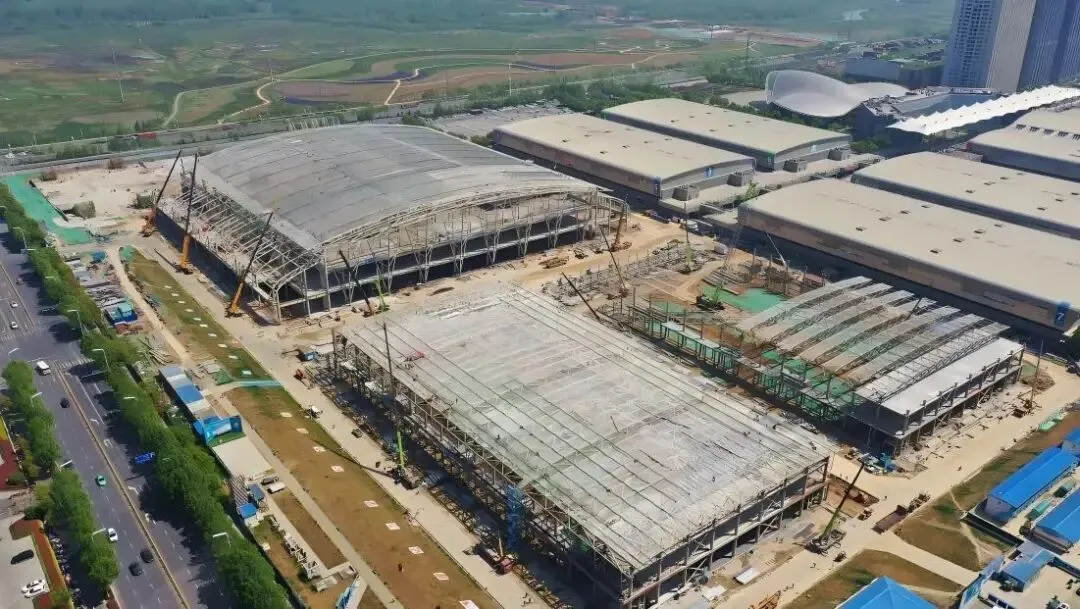

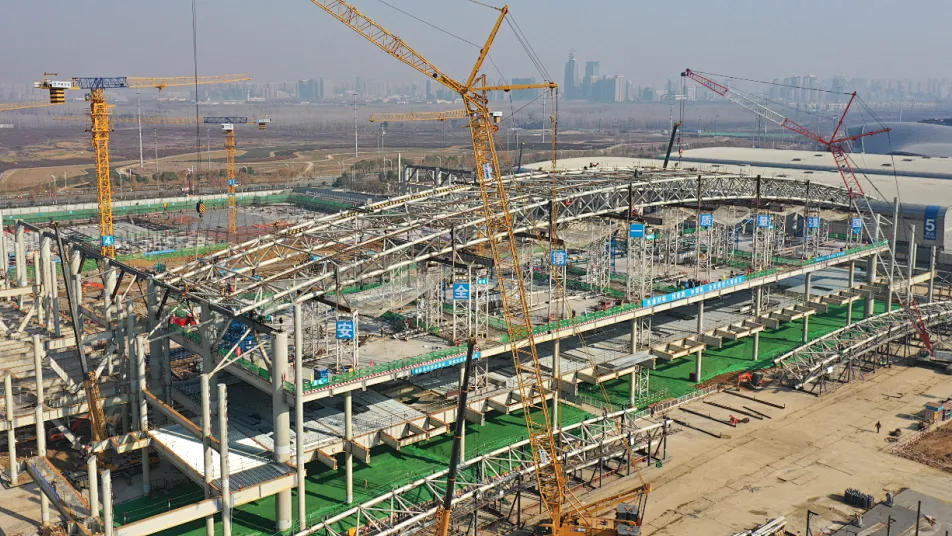

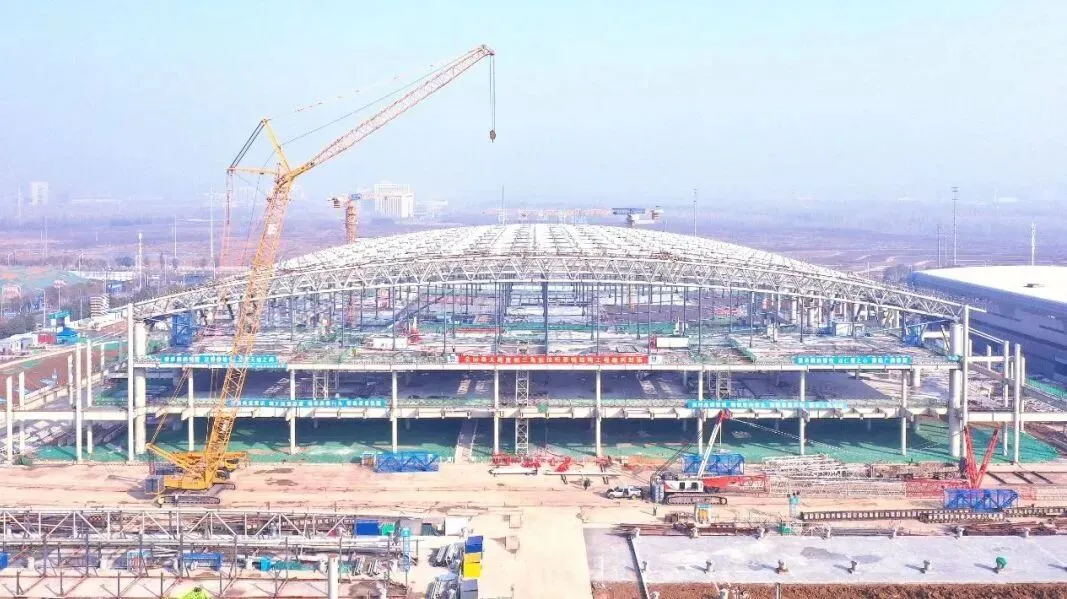

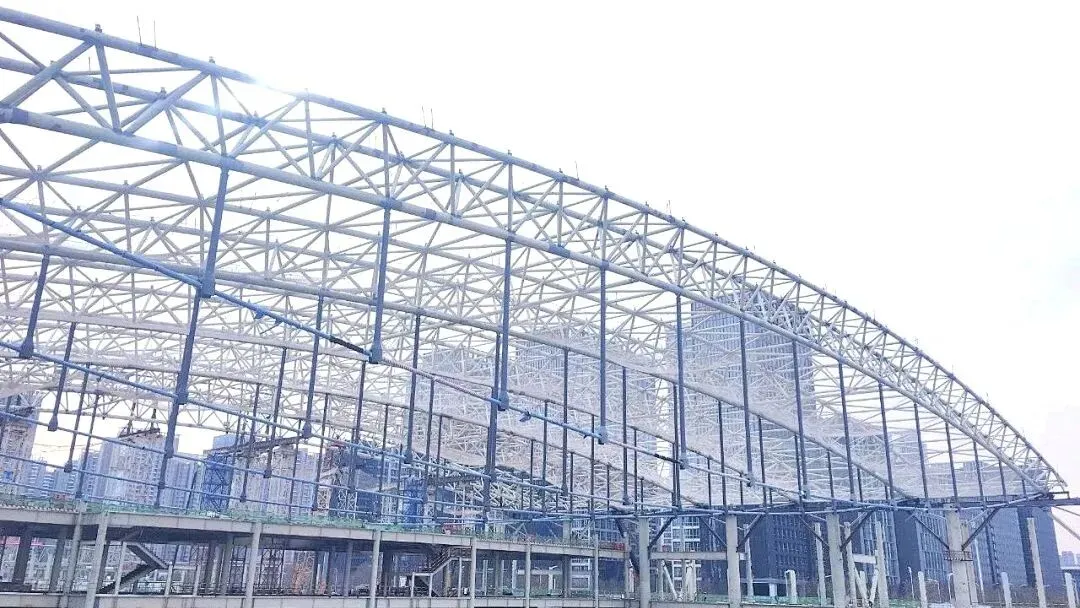

综合馆施工过程照片

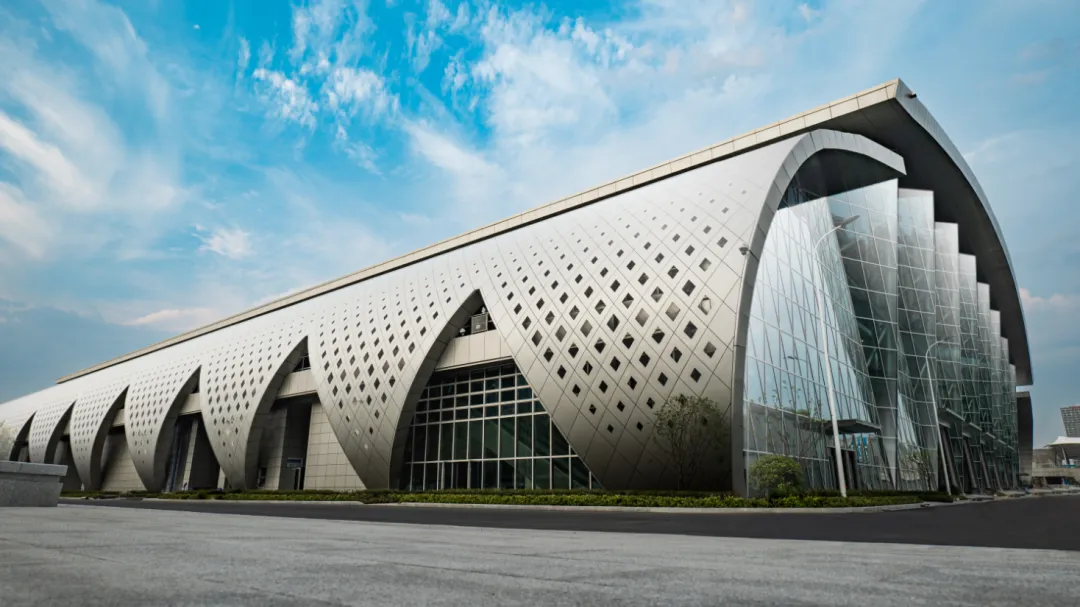

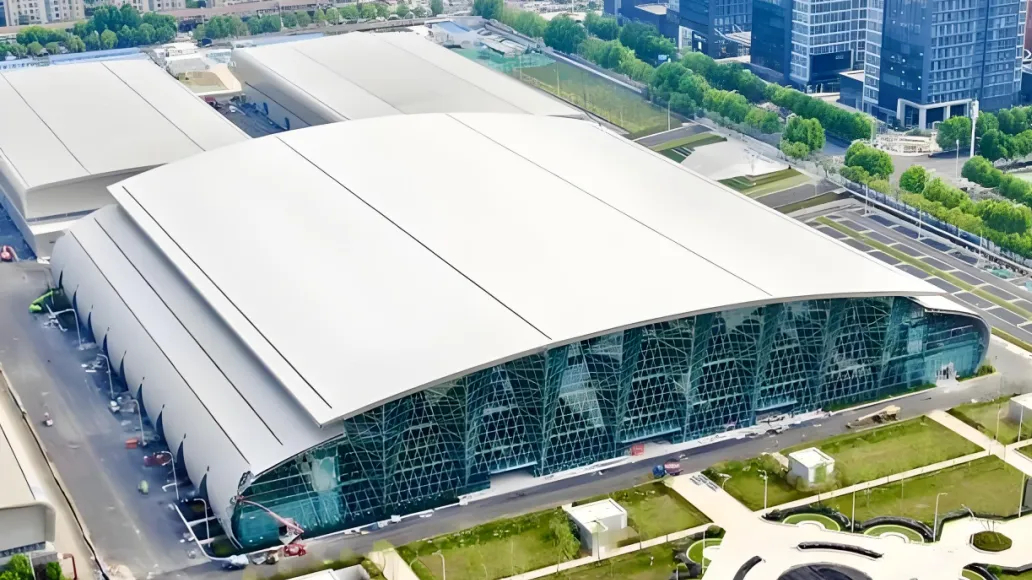

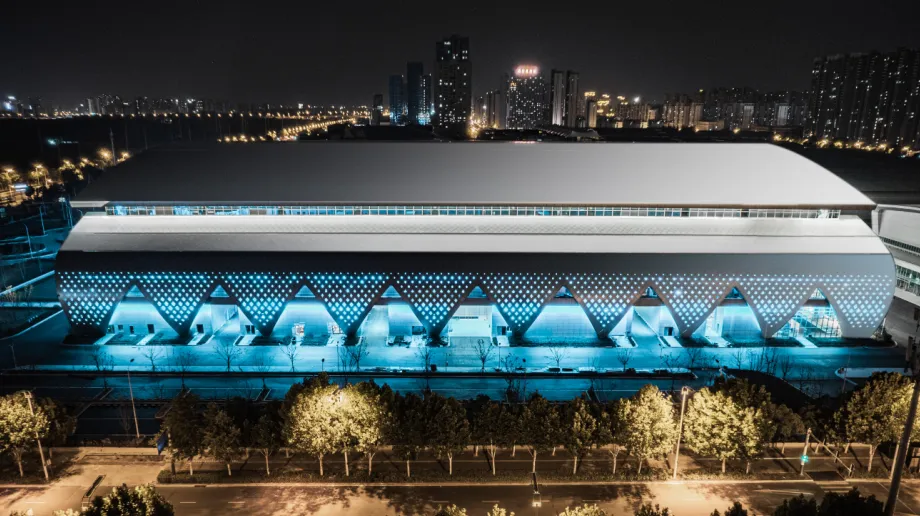

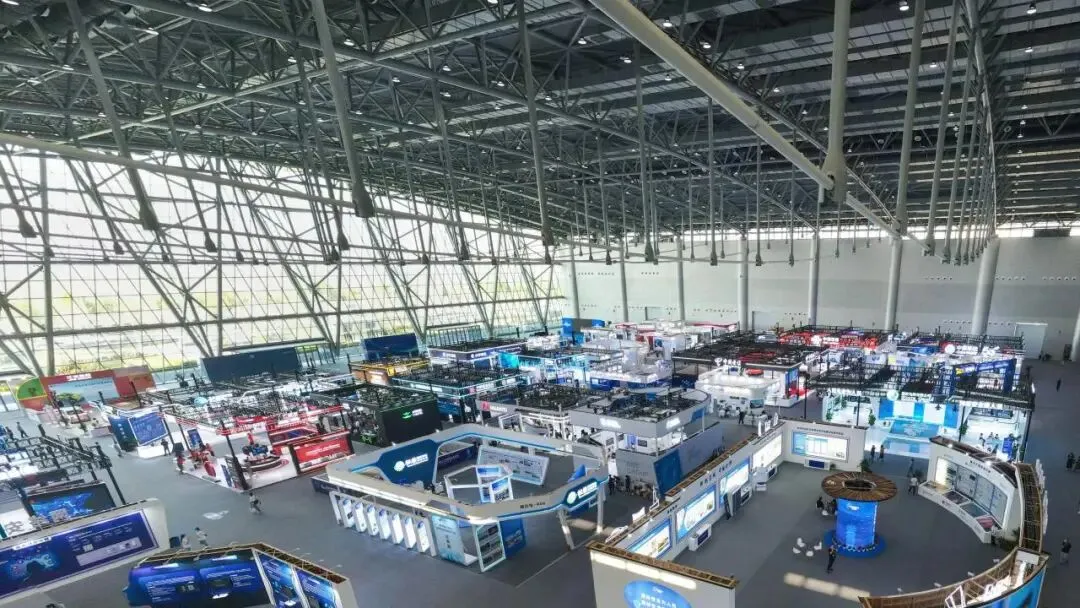

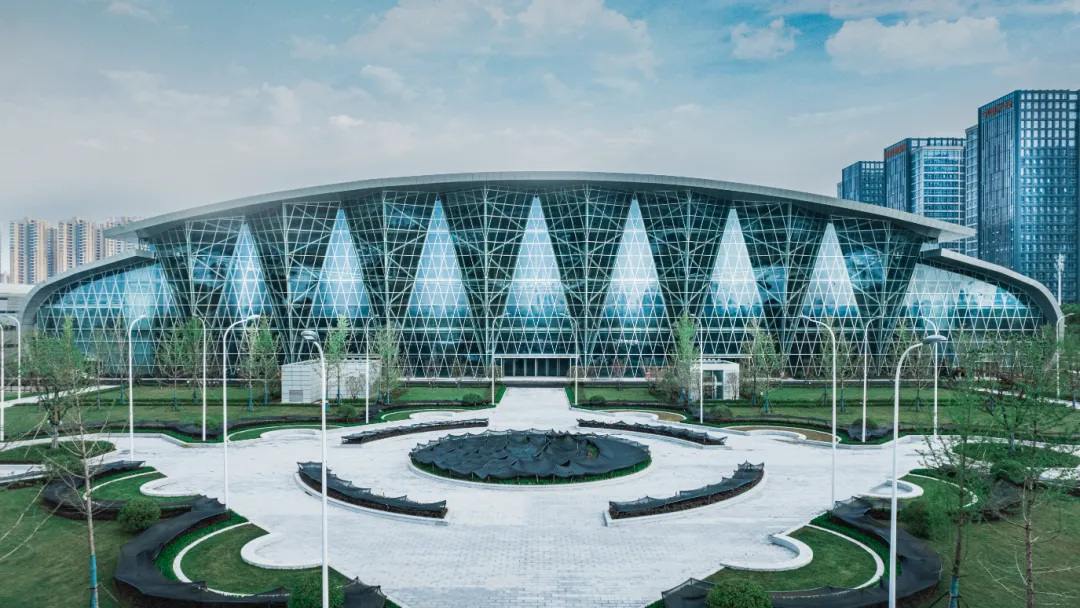

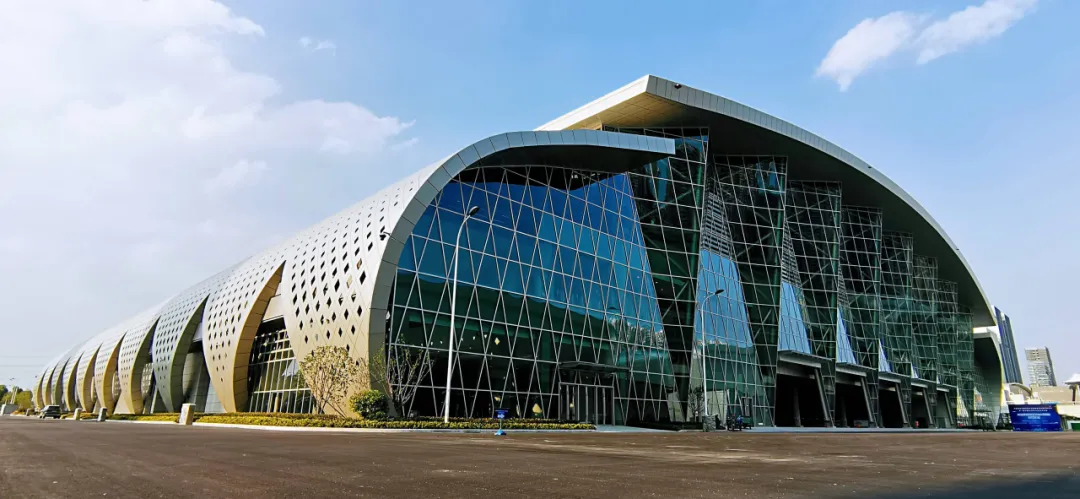

综合馆竣工后照片
3 节点与细部
3.1

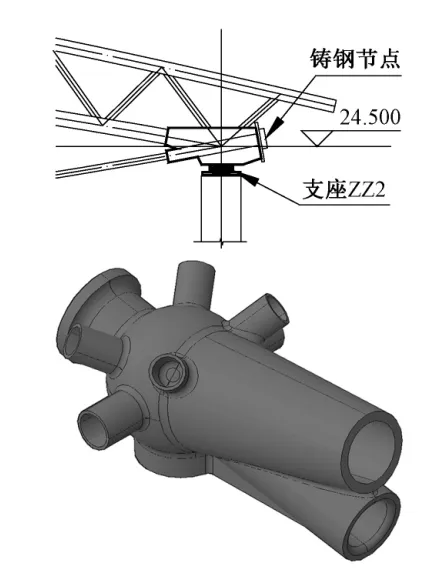

弦支桁架支座
支座节点
3.2

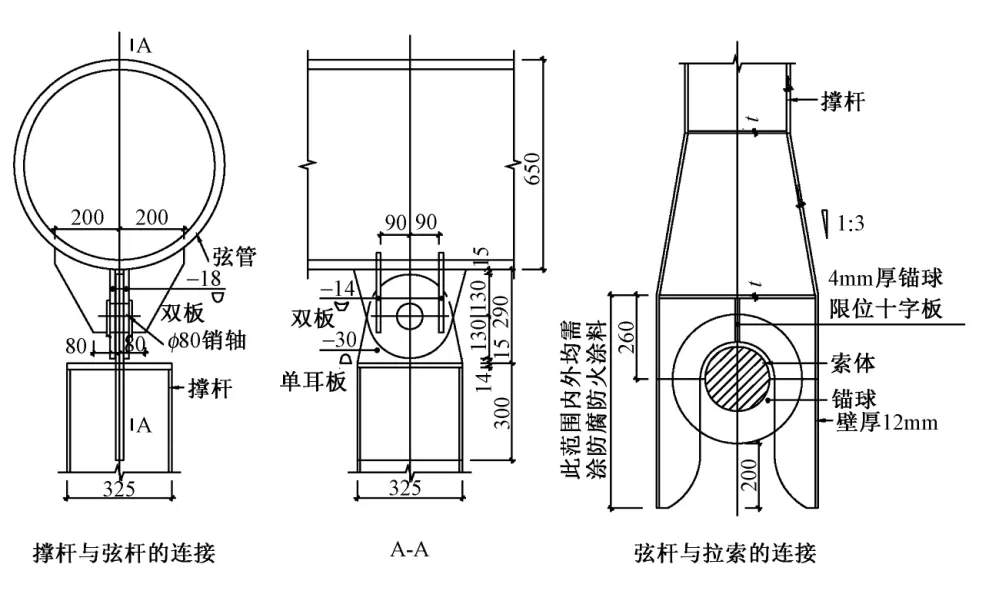

弦支桁架撑杆连接大样
弦支桁架撑杆连接大样
4 研读小结
“弦支”形象地定义了弦支结构的各组成部分和特点：“弦”是指下部结构犹如弓弦的拉索；“支”是指“杆”在预应力作用下对上部结构的支撑作用，这个基本功能决定了，这里的“杆”是“撑杆”，承受轴向压力。
这里的“杆”是受压还是受拉，是判别一个体系是属于“弦支结构”还是“索拱结构”最核心识别点，也是最容易疏忽处，诸君不可不察也！
“弦支结构”的本质是用撑杆连接上部压弯构件和下部受拉构件，通过在受拉构件上施加预应力，使上部结构产生反向挠度，从而减小荷载作用下的最终挠度，改善上部构件的受力形式，同时通过调整受拉杆件的预应力，减小结构对支座产生的水平推力，使结构内部自成平衡体系。
弦支结构的这个特点使其在超大跨结构中具有较强的竞争力。
本案弦支桁架在体系构成上与前面研读的广州国际会展中心（126m跨）、哈尔滨国际会展体育中心（128m跨）的弦支桁架基本一致，在跨度上又有了较大的突破，达到了144m跨，与黄河口模型试验厅海域B厅的跨度接近（148m跨）。
本案另外两个特点：一是全钢结构，二是为了强化屋盖面内刚度，屋盖面内斜撑满铺。
参考资料
[1] 刘宏欣,李亚明. 合肥滨湖会展中心综合展馆大跨屋盖设计. 建筑结构, 2020,50(9),32-36.
