在工业自动化场景中，HMI界面是设备运维人员与设备交互的核心窗口，直接决定了操作效率、故障响应速度与现场管理便捷性。尤其是电池生产线这类对数据精度、监控实时性要求极高的场景，清晰直观的界面设计能大幅减少操作失误、提升运维效率。
本次我们以电池组151-200监控界面为优化对象，针对原始界面的痛点问题进行全面升级，全程记录优化思路与落地效果，分享给关注工业HMI设计的同行朋友。
1
优化前：痛点明显，工业场景适配性不足

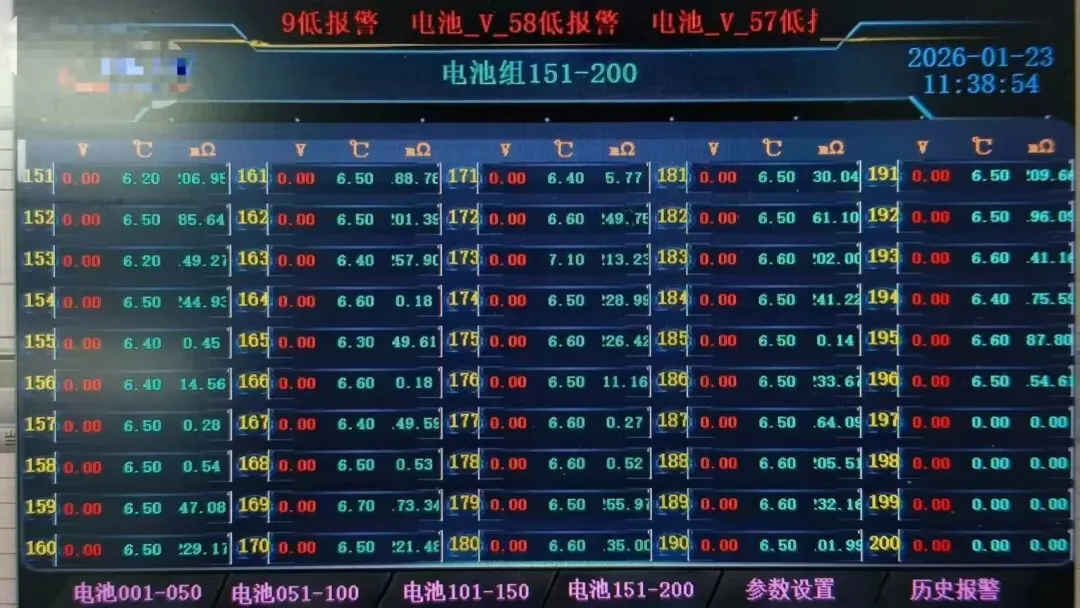

先来看优化前的界面呈现?
从工业现场实际使用角度分析，原始界面存在三大核心痛点：
01
数据展示杂乱无章：同一界面内三类数据密集堆砌，无清晰分区，运维人员需逐行查找对应数据，快速定位关键信息难度大；
02
视觉辨识度低：无明确的模块划分与视觉层级，数据文字密集且缺乏重点，易出现视觉疲劳；
03
交互逻辑不清晰：仅展示数据，未突出报警信息与数据的关联，难以快速关联异常数据与故障提示。
在电池生产线的实时运维场景中，这类界面会直接导致两个问题：一是故障排查效率低，二是误操作、漏查看数据的风险高，不符合工业现场“高效、精准、安全”的核心需求。
2
优化思路：以“现场需求”为核心，重构界面逻辑
针对原始界面的痛点，本次优化没有盲目追求“视觉华丽”，而是以工业现场实际使用场景为出发点，确定三大核心优化原则：
01
分区清晰，降低认知成本：按电池组、数据类型、功能模块进行明确分区，能一眼找到目标信息。
02
突出重点，强化关键信息：将报警信息、异常数据作为视觉重点，与常规数据形成区分。
03
交互友好，贴合操作习惯：简化数据展示层级，保留核心监控数据，同时预留功能入口（如参数设置、历史报警），不冗余不杂乱。
3
优化后：焕然一新，兼顾实用与美观
（优化后）
对比优化前，新版界面在“实用性”与“视觉性”上实现双重升级，核心优化点如下：
界面分区重构
逻辑更顺畅
- 顶部保留故障信息+报警复位核心功能，突出实时故障提示，实现“一眼见故障”；
- 中间核心监控区，进行模块化展示，每个模块独立呈现三类数据，分区明确、层级清晰；
- 底部设置电池组分类入口+参数设置+历史报警功能按钮，符合现场人员快速切换查看的需求。
数据展示优化
高效易读
- 摒弃原始界面的密集堆砌方式，每个电池组模块内数据规整排列，紧凑不杂乱，即使是多组数据也能快速浏览；
- 统一数据展示格式，减少视觉干扰，运维人员可直接读取关键数据。
视觉与功能平衡
兼顾工业属性
- 保留工业HMI的简洁、稳重风格，不追求过度装饰，重点突出数据的可读性与功能的实用性；
- 明确区分常规数据与异常提示，通过界面布局强化关键信息的视觉优先级，让故障监控、数据查看更高效。
4
END
通过本次案例优化，我们总结出3条核心工业HMI设计原则：先实用，后美观；分区是基础，层级是关键；贴合现场习惯。
工业HMI界面的优化，是一个持续迭代的过程。本次改造，只是我们在工业设计路上的一次实践复盘。
如果你有专属的HMI界面定制需求，无论是新界面设计还是旧界面升级，都可以随时联系我们——HMI焕界联盟。让我们一起，把每一套工业界面都打造成“行业标杆级”作品，用专业设计赋能产线高效运行！
我们不只是做“模板套用”，而是提供全流程定制服务：
- 场景深度调研：结合你的设备类型、生产流程、运维习惯，定制专属界面逻辑；
- 视觉+功能双升级：兼顾工业实用性与视觉美观度，打造“高颜值、高可用”的专属界面；
- 标准化方案输出：输出可复用的界面设计规范，适配你所有产线设备，实现统一管理；
- 售后技术支持：提供后续界面调试、更新服务，全程跟进，让你无后顾之忧。
