柔性制造系统（Flexible Manufacturing System, FMS）是一种高度自动化、智能化的先进制造模式，通过集成数控加工设备、自动化物流系统和计算机控制技术，实现多品种、中小批量产品的高效柔性化生产。FMS生产线能够快速响应生产的需求变化，显著提升生产效率与资源利用率，是现代智能制造的核心解决方案之一。
展会剧透

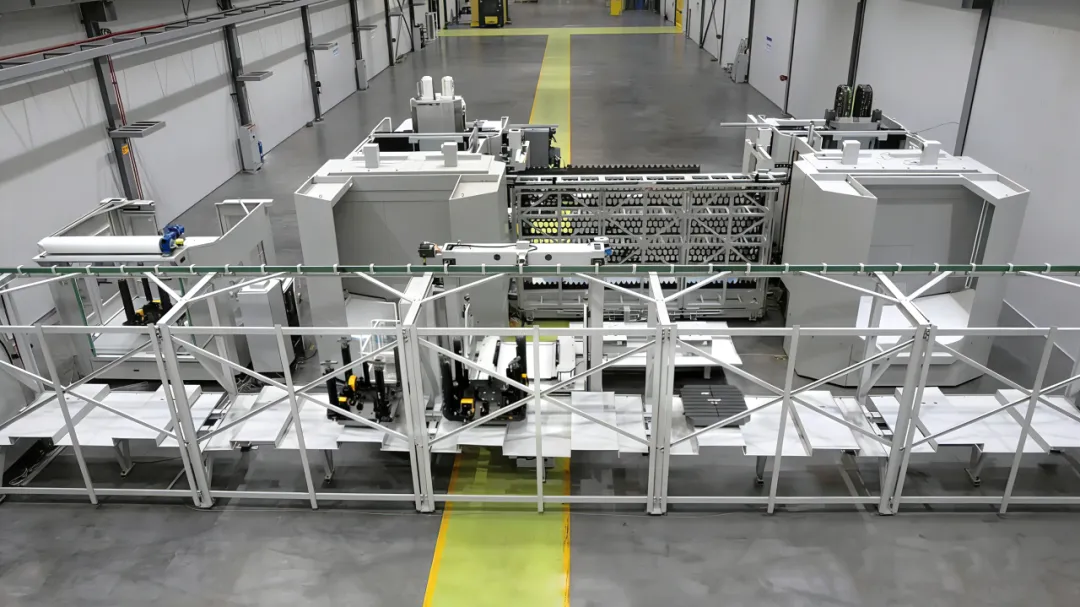

全自动柔性生产线

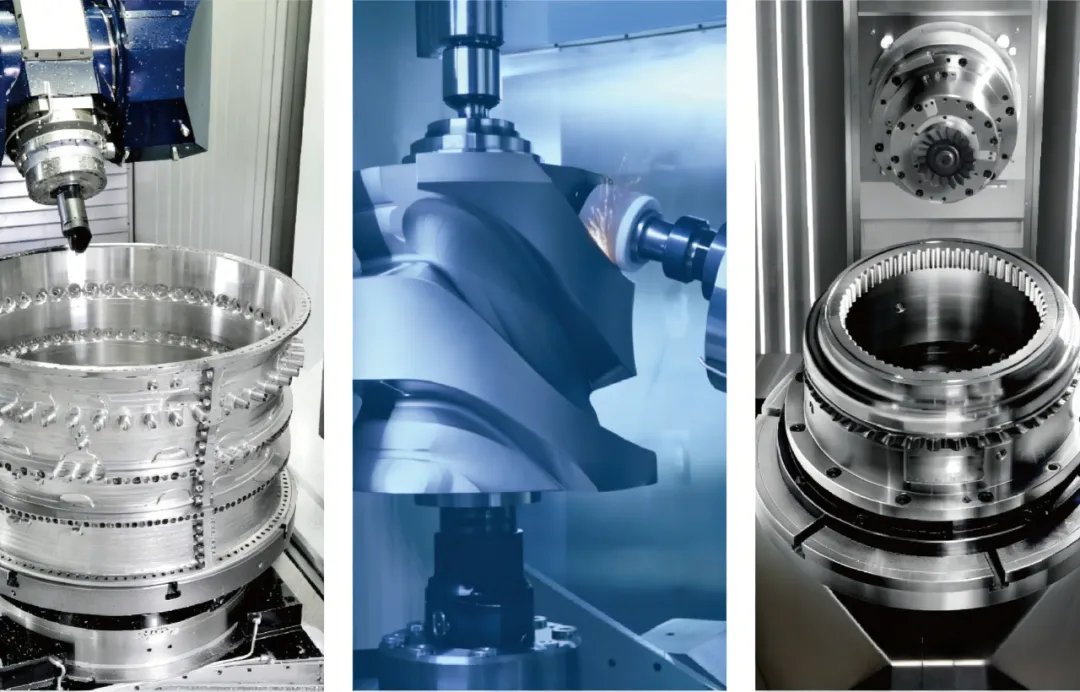

行业应用
该生产线由2台TANK1600 G+1台共享矩阵式刀库+FMS柔性制造单元组成，柔性线的建成不仅是企业智能制造升级的关键举措，更将为行业提供更高效、更灵活的生产解决方案，助力产业链协同创新。
设备亮点

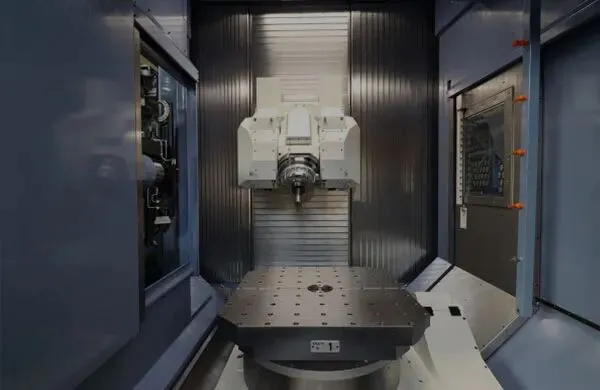

TANK 1600 G 卧式加工中心
TANK 1600 G以高柔性、高动态响应、高刚性与高精度为核心设计理念。机床沿用经典结构，例如采用“T”形布局，实现立柱横向移动、工作台纵向移动。

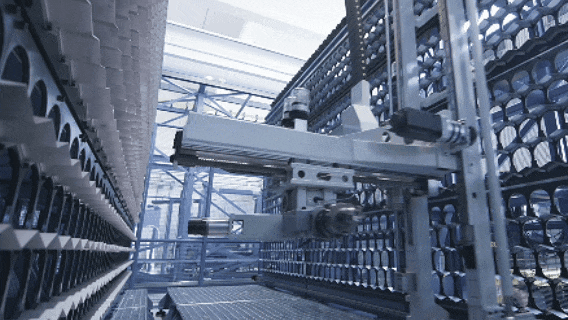

共享矩阵式刀库
共享矩阵式刀库位于两台主机中间，整体结构紧凑。刀库采用蜂窝结构，设计简洁，支持高密度布刀，无需弹簧夹紧式刀爪即可完成刀具存储。刀具在固定位置水平放置，空间利用率最佳，可供两台卧式加工中心共享使用。

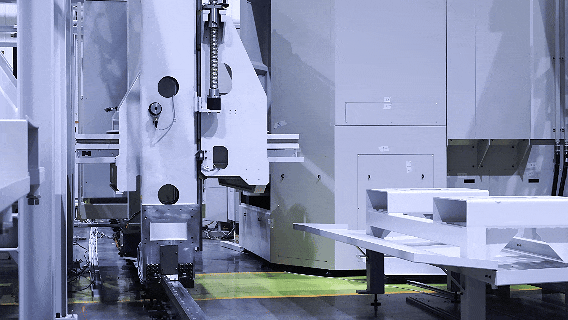

柔性制造单元模块配置
· 柔性制造单元控制集成系统
· 托盘运输穿梭车
· 穿梭车轨道
· 托盘仓库
· 托盘
· 手动装卸站

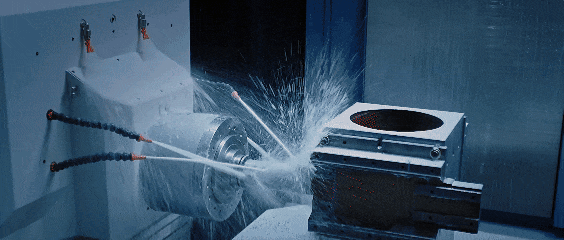

加工演示
配置参数
机床精度
（ISO 230-2标准）
规格 | 单位 | 参数 |
定位精度-直线轴 （X/Y/Z） | µm | 5 |
重复定位精度-直线轴 | µm | 3 |
定位精度-旋转轴 | arcsec | 5 |
重复定位精度-旋转轴 | arcsec | 3 |
电主轴
规格 | 单位 | 参数 |
主轴刀柄 | - | HSK-A100 |
最高转速 | rpm | 10000 |
持续功率 （S1-100%） | kW | 80 |
持续扭矩 （S1-100%） | Nm | 526 |
最大功率 S6-40%,t=1min | kW | 87 |
最大扭矩 S6-40%,t=1min | Nm | 681 |
共享矩阵式刀库（1台）
规格 | 单位 | 参数 |
刀柄类型 | - | HSK-A100 |
刀库容量 | No. | 569 |
最大刀具长度 | mm | 800 |
最大刀具直径 | mm | 325 |
T型刀具最大直径 | mm | Ø500 |
最大刀具重量 | kg | 50 |
最快换刀时间 （屑对屑） | s | 9 |
托盘和工装尺寸
规格 | 单位 | 参数 |
托盘尺寸 | mm | 1.000x1.000 |
托盘最大承重 (在水平位置) | kg | 3000 |
工装最大高度 | mm | 1600 |
工装最大尺寸 | mm | Ø1600 |
托盘交换时间 | s | 30 |
连续回转工作台（B轴）
规格 | 单位 | 参数 |
最高转速 | rpm | 20 |
最小分辨率 | ° | 0.0001 |
持续扭矩（S1） | Nm | 4430 |
最大扭矩（S6） | Nm | 7770 |
锁紧力矩 | Nm | 19000 |
连续摆动头（A轴）
规格 | 单位 | 参数 |
摆动角度 | ° | 180(+60/-120) |
最小分辨率 | ° | 0.0001 |
最高转速 | rpm | 15 |
持续扭矩（S1） | Nm | 3900 |
最大扭矩（S6） | Nm | 4800 |
锁紧力矩 | Nm | 6000 |
