干自动化维修的兄弟都懂，最怕的就是这种软故障：生产线急停随机误动作，停一次损失几万，查遍了所有元件都正常，就是找不到问题，最后发现，居然是个连新手都觉得 “不可能” 的接线细节。
现场真实情况
本地一个汽车零部件冲压厂，设备主管找到我的时候，脸都黑了：“这条冲压线，这个月因为急停误动作，停了 8 次，每次停线至少亏 2 万，我们电工查了 3 天，把全线 12 个急停按钮全换了，安全继电器也换了，电缆也重新放了，还是跳，厂家过来都没查出问题，你帮帮忙！”
先看现场配置：西门子 PLC 控制，全线 12 个急停按钮，常闭串联接入安全继电器，安全继电器输出给 PLC，触发全线停机，故障就是运行中随机报 “全线急停故障”，立刻停机，复位后又能正常开，完全无规律，有时候一天跳 3 次，有时候一周都正常。
他们电工的排查操作，也是绝大多数人的常规思路：
全线 12 个急停按钮，全部换成新的，所有接线端子重新压接、紧固，用万用表测通断，全程导通正常； 更换了新的安全继电器，甚至连 PLC 的数字量输入模块都换了； 重新放了整条急停回路的电缆，还是没用； 查了 PLC 程序，没有逻辑错误，故障信号确实是安全继电器发过来的。
前前后后折腾了 3 天，问题一点没解决，生产厂长已经下了最后通牒：再解决不了，直接外包给设备厂家整改，费用从电工班绩效里扣。
排查过程（全是自动化维修干货）
我到现场的第一件事，不是测通断，先看图纸，再爬上去看电缆桥架的布线，一眼就发现了两个致命问题：

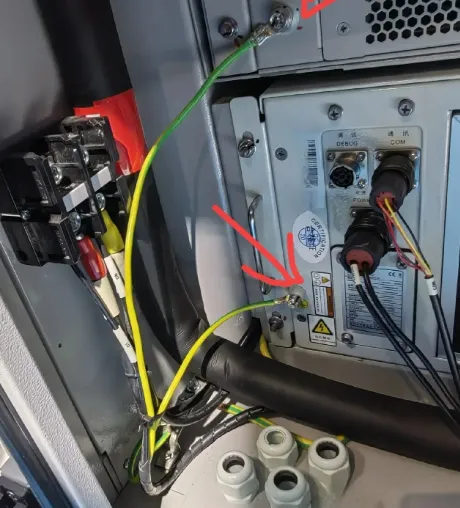

急停回路的控制电缆，和变频器、伺服的动力电缆，走了同一个桥架，紧紧贴在一起，没有任何隔离； 他们新换的急停回路屏蔽电缆，屏蔽层两端都接了地——PLC 控制柜侧接了地，现场末端的按钮盒侧也接了地。
看到这，我心里已经有底了，这里给所有同行把这个坑讲透，记下来，别再栽跟头：低频控制回路的屏蔽线，99% 的场景下，都必须单端接地，严禁双端接地！
很多新手电工以为，屏蔽层两端都接地，屏蔽效果更好，完全搞反了！双端接地会导致两个接地点之间形成地电位差，尤其是有变频器、伺服这种大功率设备的场景，设备运行时，两个接地点的地电位不一样，屏蔽层上就会产生地环流，这个环流会直接在信号线上耦合出干扰电压，反而比不接屏蔽线的干扰还大！
为了验证这个判断，我拿出示波器，接在安全继电器的输入端，开机测试：当生产线的主伺服、变频器启动时，急停回路上立刻出现了峰值 110V 的尖峰干扰脉冲，这个脉冲刚好超过了安全继电器的动作阈值，直接触发安全继电器断开，PLC 报急停故障。
为什么万用表测不出来？因为这种干扰是毫秒级的尖峰脉冲，万用表的采样频率太低，根本测不到，只能测到稳定的导通电压，这就是他们查了 3 天，都找不到问题的核心原因。
旁边的电工和设备主管，看着示波器上的尖峰波形，一句话都说不出来。
根因说透，新手也能懂
急停回路是核心控制回路，和动力电缆同桥架敷设，大功率设备启停时的电磁干扰，直接耦合到了急停回路上，这是干扰源； 屏蔽线双端接地，形成了地环流，把干扰信号放大了几十倍，直接触发安全继电器误动作； 他们从一开始就走错了方向，只盯着元件换，完全没考虑布线、接地和电磁干扰，相当于南辕北辙，换再多元件都没用。
现场处理方案
重新整改布线：把急停回路的控制电缆，从动力电缆桥架里全部移出，单独穿镀锌钢管敷设，和动力电缆的平行距离保持在 30cm 以上，彻底隔离干扰源； 纠正屏蔽线接地方式：把现场末端的屏蔽层接地端全部拆掉，悬空处理，只保留 PLC 控制柜侧的单端接地，彻底消除地环流； 在安全继电器的信号输入端，并联 RC 吸收回路（100Ω 电阻 + 0.1μF 陶瓷电容），抑制残留的尖峰干扰； 整改完成后，生产线连续满负荷运行 30 天，无一次误动作，厂家后来过来回访，都夸整改得专业。
掏心窝子的维修经验（同行必存）
安全急停回路、模拟量回路这类核心控制回路，布线必须和动力电缆严格分开，严禁同桥架、同穿管敷设，这是抗干扰的基础，没有任何商量的余地； 低频控制信号的屏蔽线，必须单端接地，只有高频信号回路才需要双端接地，这个知识点，新手一定要记牢，别接反了； 随机出现的软故障，优先查干扰、查接地、查布线，别上来就换元件，80% 的软故障，都不是元件坏了，是接地和布线不规范； 万用表不是万能的，测不出来毫秒级的尖峰干扰，遇到软故障，有条件的一定要用示波器看波形，一眼就能找到问题。
