在新型干法水泥生产线上，窑系统的稳定运行直接决定产能、能耗与产品质量，而篦冷机“堆雪人”，却是让无数水泥人头疼的高频恶性故障。

看似可爱的名字，背后却是生产线的“隐形杀手”：轻则导致二次风温波动、窑况不稳、被迫减料运行，重则烧损篦板、堵塞通风，甚至引发紧急停窑，单次故障就能造成数万元乃至数十万元的经济损失。

很多一线操作员遇到“堆雪人”，只会盲目加快篦速、加大风量，却往往治标不治本，故障反复出现。核心原因就在于：没找准“雪人”形成的底层机理，不同类型的“雪人”，成因、特征、应对方法天差地别。

结合水泥行业最新实践与技术研究，我们把篦冷机“堆雪人”按形成机理精准分为4类，彻底讲透每一类的来龙去脉，帮大家从根源上识别、防控，告别盲目处理。

?先搞懂：什么是篦冷机“堆雪人”？

篦冷机作为水泥生产线的“冷却核心”，承接回转窑出窑的高温熟料，负责快速冷却、回收余热、输送熟料，是衔接窑系统与后续工序的关键设备。

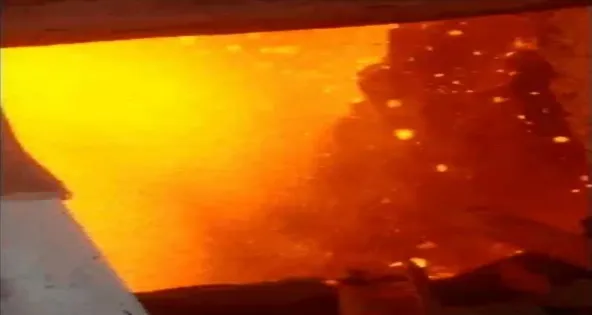

所谓“堆雪人”，并非真的堆雪，而是高温熟料在篦冷机热端固定篦床区域，无法及时输送和冷却，逐渐黏结、堆积，形成形似雪人的致密熟料块。

这个“雪人”一旦形成，会牢牢堵在固定篦床前端，挡住后续熟料流动，同时堵塞篦缝，导致冷却风无法正常穿透料层，热工制度彻底紊乱，堪称生产线的“堵心顽疾”。

?按机理分类：4类“雪人”，各有各的“脾气”

所有“堆雪人”故障，本质都是熟料颗粒间的黏结力，大于冷却风的分散力与篦床的输送力，平衡被打破所致。但从核心形成机理来看，可清晰分为4大类，每一类特征鲜明，一眼就能区分。

一、液相黏结型：最常见的“硬核雪人”

这是生产线中发生率最高的一类，也是最难清理的“顽固派”。

形成机理

窑内煅烧温度过高、熟料过烧，或是生料中硫、碱等有害成分富集，导致熟料液相量异常偏大、液相黏度偏低。高温熟料落到固定篦床后，若没能快速急冷，表面的熔融液相会像胶水一样，把熟料颗粒牢牢粘在一起，不断堆积、压实，最终长成坚硬的“雪人”。

典型特征

雪人整体致密、坚硬、整体性强，像一块烧硬的熟料疙瘩，从固定篦床根部向上生长，表面能看到明显的熔融痕迹；中控表现为二次风温骤降、篦冷机一室风压急剧升高，出窑熟料f-CaO过低，明显过烧。

诱因

配料饱和比、铝率偏低，窑头喂煤过多、窑温超标，热段冷却风量不足，篦速过慢导致熟料停留时间过长。

二、飞砂料裹附型：体积庞大的“蓬松雪人”

这类雪人不靠强力黏结，靠“细粉堆垒”，是熟料结粒差引发的典型故障。

形成机理

生料率值失衡、煅烧气氛不稳，导致熟料结粒极差，大量≤1mm的细粉（飞砂料）产生。飞砂料比表面积大、流动性差，被冷却风卷吸后，在篦冷机热端角落、侧墙等位置不断富集，吸收高温后慢慢烧结团聚，像滚雪球一样越堆越大。

典型特征

雪人体积庞大、结构疏松多孔，用工具一碰容易破碎，内部细粉含量极高；中控参数表现为三次风温波动大、一室风压忽高忽低，出篦冷机熟料温度不稳定。

诱因

硅率过高、铝率过大，窑内还原气氛重，煅烧时间不足，煤粉燃烧不充分，冷却风风速不合理，加剧细粉卷吸。

三、二次燃烧烧结型：隐蔽性极强的“高温雪人”

这是最容易被忽视的一类，属于“二次高温”引发的隐性故障。

形成机理

窑内通风不足、煤粉细度偏粗、燃烧器配风不当，导致部分煤粉没能在窑内完全燃烧，随高温熟料落入篦冷机料层。这些未燃尽的煤粉，在冷却风供氧下发生二次燃烧，让局部温度骤升至1300℃以上，使已经初步冷却的熟料重新软化、黏结，烧结成瘤。

典型特征

形成位置隐蔽，多在料层内部，初期很难发现；雪人内部温度极高，常伴随出红料现象，局部篦板温度异常升高；中控表现为三次风温突然升高，二次风温波动小，窑头负压不稳。

诱因

风煤配比失调、短焰顶烧、煤粉过粗水分大，篦冷机热端存在通风死角，未燃尽煤粉富集。

四、垮料冲击堆积型：突发凶猛的“阻塞雪人”

这类雪人无关于液相黏结，纯物理阻塞导致，形成速度极快，破坏力极强。

形成机理

窑内窑皮、结圈，或是分解炉结皮突然大块垮落，超大块的高温物料落入篦冷机热端，直接卡在固定篦床进料口，挡住正常熟料的输送通道。后续熟料无法向前流动，只能在阻塞点上方不断堆积，快速形成“雪人”。

典型特征

形成突然、发展迅猛，短短1-2小时就能堆到窑口；雪人外形不规则，内部夹杂大块窑皮或结圈料；中控表现为篦床电流骤升、一室风压突然下降，窑系统负压剧烈波动。

诱因

窑皮过厚、结圈未及时处理，热工制度大幅波动，耐火砖脱落，篦床间隙过大导致大块物料卡塞。

?特别提醒：生产中更多是“复合型雪人”

实际生产里，单一机理形成的雪人并不多见，复合型雪人占比超60%。

往往是一种机理形成初始核心，再叠加其他机理加速生长：比如先因过烧形成液相黏结核心，再裹附飞砂料扩大体积；或是未燃尽煤粉二次燃烧，让液相黏结更严重，形成“液相黏结+二次燃烧”的复合型雪人，防控难度更大，必须多维度调整。

✨一线实操：快速判断+防控核心

快速判断口诀

•坚硬致密、风温骤降→液相黏结型

•疏松庞大、细粉偏多→飞砂裹附型

•内部发红、隐蔽高温→二次燃烧型

•突发大块、电流猛涨→垮料堆积型

分类防控核心

1.液相黏结型：控窑温、防过烧，优化配料控制液相量，加大热段急冷风量。

2.飞砂裹附型：调率值、稳窑况，提升熟料结粒质量，优化冷却风速抑制细粉卷吸。

3.二次燃烧型：调燃烧器、优风煤，保证煤粉完全燃烧，清理热端通风死角。

4.垮料堆积型：稳窑皮、清结圈，定期检查篦床，避免大块物料突然垮落。

写在最后

篦冷机“堆雪人”看似是单一设备故障，实则是窑系统整体热工制度、配料、操作、设备共同作用的结果。

盲目处理只会治标不治本，唯有精准判断成因机理，针对性调整配料、优化操作、维护设备，才能从根源上减少甚至杜绝“堆雪人”发生，保障生产线稳产、高产、低耗。

对于水泥一线技术人员来说，读懂这4类“雪人”的机理，就掌握了破解篦冷机顽疾的核心密码，让生产线少停摆、多增效。

后续我们将继续分享各类“雪人”的应急处理步骤和长期预防方案，聚焦水泥生产一线痛点，输出实用技术干货，欢迎持续关注！
