在生产线布局优化的宏观设计之下，真正决定效率与舒适度的，是藏在毫米级细节里的尺寸骨架与工装板设计。从工装板的旋转方式到线体的长宽高，每一个参数都直接影响工人操作流畅度、产品稳定性与车间空间利用率。今天，我们就以壁挂炉生产线为例，拆解从工装板到线体尺寸的完整优化逻辑，让每一处设计都贴合生产需求，实现效率与人性化的双赢。
一、工装板设计：让产品 “转” 得高效又稳定
壁挂炉装配过程中，部分工序需要从不同角度作业，这就要求工装板具备旋转能力。目前主流有三种实现方式，我们可以根据生产需求精准选择：
搬起产品旋转：直接搬动产品完成角度调整，看似简单却不适用于壁挂炉这类较重的产品，不仅费力还容易造成磕碰，效率低下且存在安全隐患，基本不被采用。

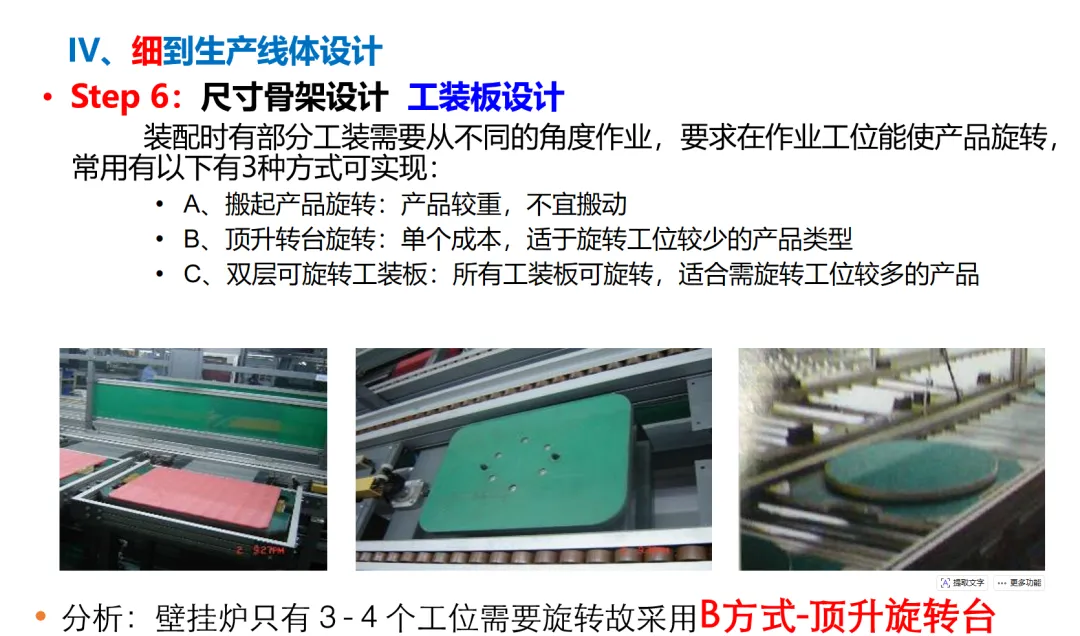

顶升转台旋转：在需要旋转的工位设置顶升转台，单个转台成本可控，适合旋转工位较少的场景。壁挂炉生产仅需 3-4 个旋转工位，这种方式既能满足作业需求，又能避免不必要的成本投入，是最优选择。
双层可旋转工装板：所有工装板都具备旋转能力，适合需要频繁旋转的产品，但成本较高。对于壁挂炉这类旋转需求有限的产品，会造成资源浪费，因此不推荐。
确定旋转方式后，我们还要对工装板的核心参数进行精细化设计：

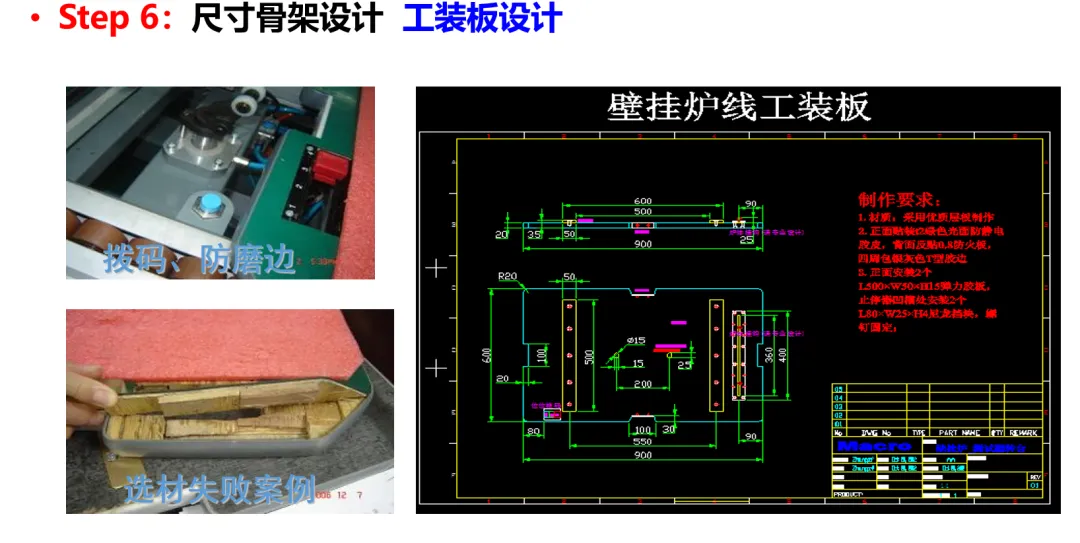

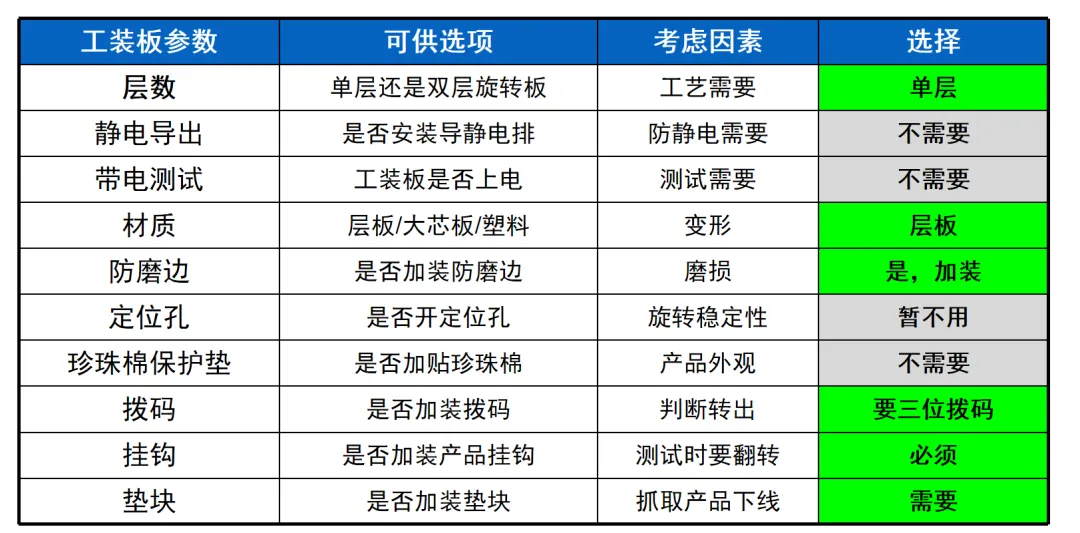

层数与材质：采用单层结构即可满足工艺需求，材质选择不易变形的层板，避免长期使用后出现翘曲，影响产品定位精度。
防护与功能配件：加装防磨边保护线体与产品，减少磨损；配置三位拨码用于判断产品转出状态，方便生产管理；必须安装产品挂钩，满足测试时翻转产品的需求；同时加装垫块，便于产品抓取下线。
特殊需求取舍：壁挂炉生产无需防静电导出与带电测试，也不用珍珠棉保护垫和定位孔，在保证功能的前提下精简设计，降低成本。
二、线体宽度：以人机工程为核心的空间规划
线体宽度由工装板尺寸决定，核心原则是让工人在最舒适的范围内完成操作。根据人机工程学原理，工人站立作业时，双手的最佳活动范围在身前固定区域，过宽会导致工人需要伸长手臂取料，过窄则会限制操作空间、增加磕碰风险。

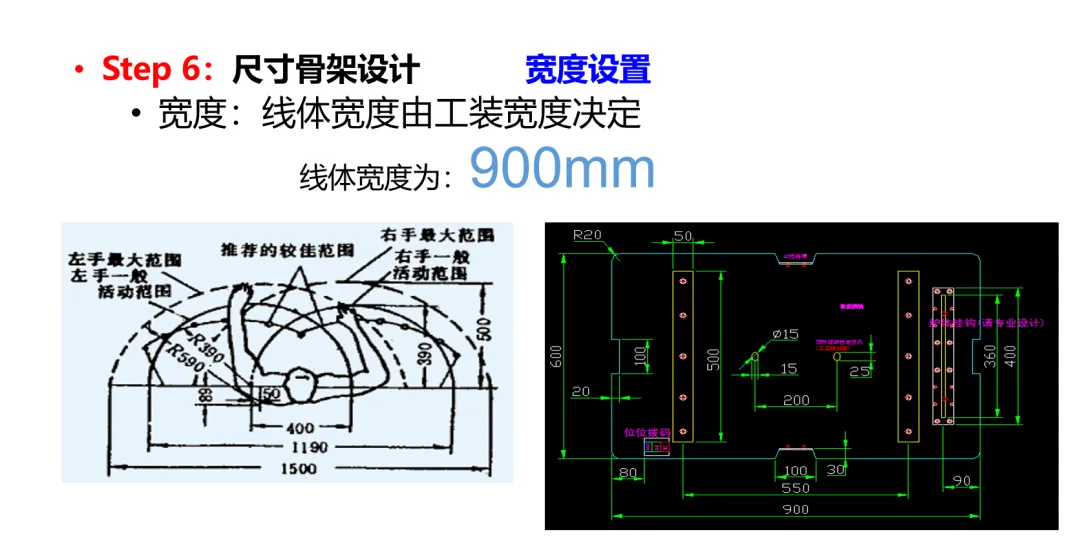

结合壁挂炉工装板的实际尺寸，我们将线体宽度设定为900mm。这个宽度既能让工装板稳定放置，又能保证工人在舒适范围内完成装配、检测等动作，避免无效动作，同时让工位排布更紧凑，提升单位面积产能。
三、线体高度：让每一次操作都 “省力又高效”

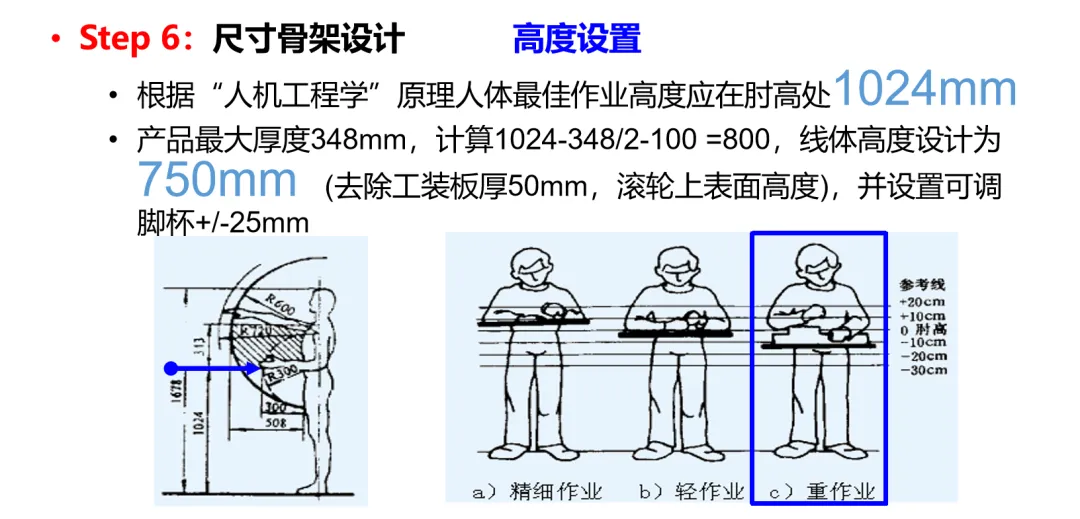

线体高度是影响工人疲劳度与操作效率的关键，必须严格遵循人机工程学原理：人体最佳作业高度在肘高处，约 1024mm，这个高度能让手臂自然下垂，减少肌肉负荷。
针对壁挂炉产品，我们结合产品最大厚度 348mm 进行计算，最终将线体高度设定为750mm（去除工装板厚度后，滚轮上表面高度），同时配置可调脚杯，实现 ±25mm 的高度调节。这个设计既适配了产品厚度，让作业面处于最佳高度，又能满足不同身高工人的需求，避免长期弯腰或抬手造成的疲劳，让重作业也能保持稳定效率。
四、整体尺寸骨架：从工位到车间的全局规划
在工装板与单一线体参数确定后，我们需要进行全局尺寸规划，让线体、工位与车间完美适配：

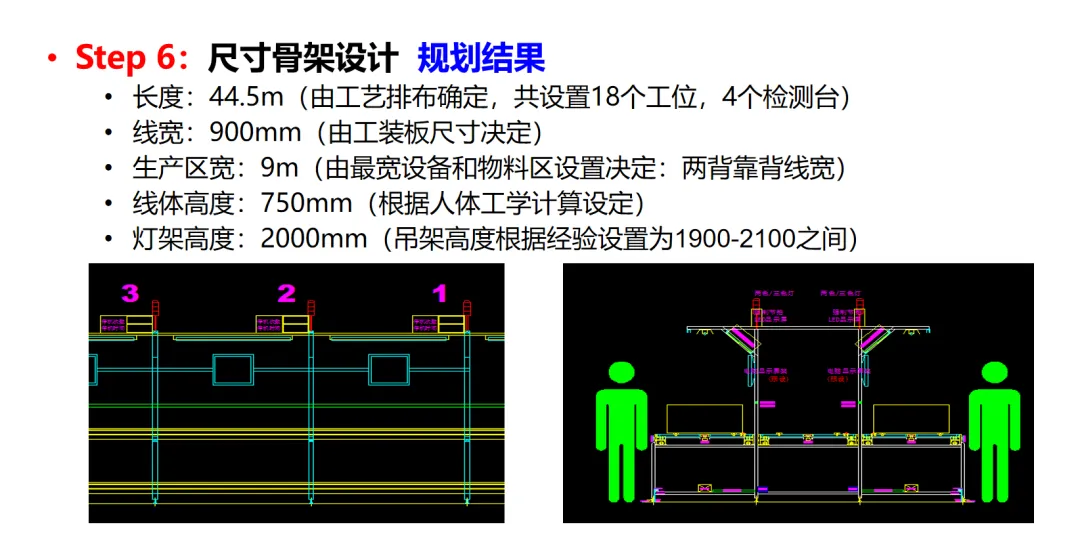

线体长度：根据工艺排布确定为 44.5m，共设置 18 个作业工位与 4 个检测台，既能覆盖壁挂炉全装配流程，又能保证每个工位的节拍均衡，避免工序拥堵。
生产区宽度：结合背靠背布局模式，将生产区宽度设定为 9m，这个宽度既能容纳两条背靠背的线体，又能预留出设备与物料区的空间，保证物料搬运与工人动线流畅。
灯架高度：将灯架高度设定为 2000mm，处于 1900-2100mm 的经验最优区间，既能保证充足的照明覆盖，又不会影响工人操作与设备维护。
这套全局尺寸规划，让生产线从单工位到整车间形成有机整体，既满足了生产效率需求，又兼顾了空间利用与工人舒适度。
五、避坑指南：从失败案例中总结的设计经验
在工装板与尺寸设计中，有一个常见的失败案例值得警惕：选材不当导致工装板变形、磨损，不仅影响产品精度，还会增加维护成本。比如曾有生产线选用劣质板材制作工装板，短期使用后就出现翘曲，导致产品定位偏移，同时未加装防磨边，线体与产品频繁磕碰，最终不得不全面更换工装板，造成巨大的时间与资金浪费。
因此，设计时必须牢记：材质选择要优先考虑稳定性，防护配件不能为了降本而省略，每一个细节的妥协，都会在长期生产中付出更高的代价。
结语：细节里的产能，藏在每毫米的设计里
生产线布局优化，从来都不是只停留在宏观的线体选型与排布，更要深入到工装板的旋转方式、线体的毫米级尺寸这些微观细节。对壁挂炉生产线而言，从顶升转台的选择到 750mm 的线体高度，每一个参数都是效率与人性化的平衡。
在制造业向精细化转型的今天，真正的竞争力就藏在这些看似微小的设计里 —— 让产品转得更稳，让工人操作更省力，让每一寸空间都得到高效利用。只有把细节做到极致，才能让生产线释放最大产能，在激烈的市场竞争中站稳脚跟。
