Counterattack Breakthrough in Cement-Glass-Ceramics: Comprehensive Practical Solution for Quantified Measurement of Air Leakage Rates in 5000tpd Production Line Systems (Including Judgment of Kiln Inlet Coating)
陶东光 吴振山
一、方案总则
1.1 方案目的
以5000tpd新型干法水泥生产线为案例，建立一套客观、适用、贴合现场工况的系统漏风率量化测算体系，通过C1出口与分解炉出口氧含量差值，精准反算系统各关键区域漏风点及漏风率，结合烟室负压波动特征，同步判断烟室缩口结皮情况，为生产线漏风治理、缩口清堵及热工系统优化提供数据支撑和实操指导，降低能耗、稳定生产工况，解决系统漏风导致的氧含量异常、热交换效率下降、风机能耗增加等痛点问题。
1.2 适用范围

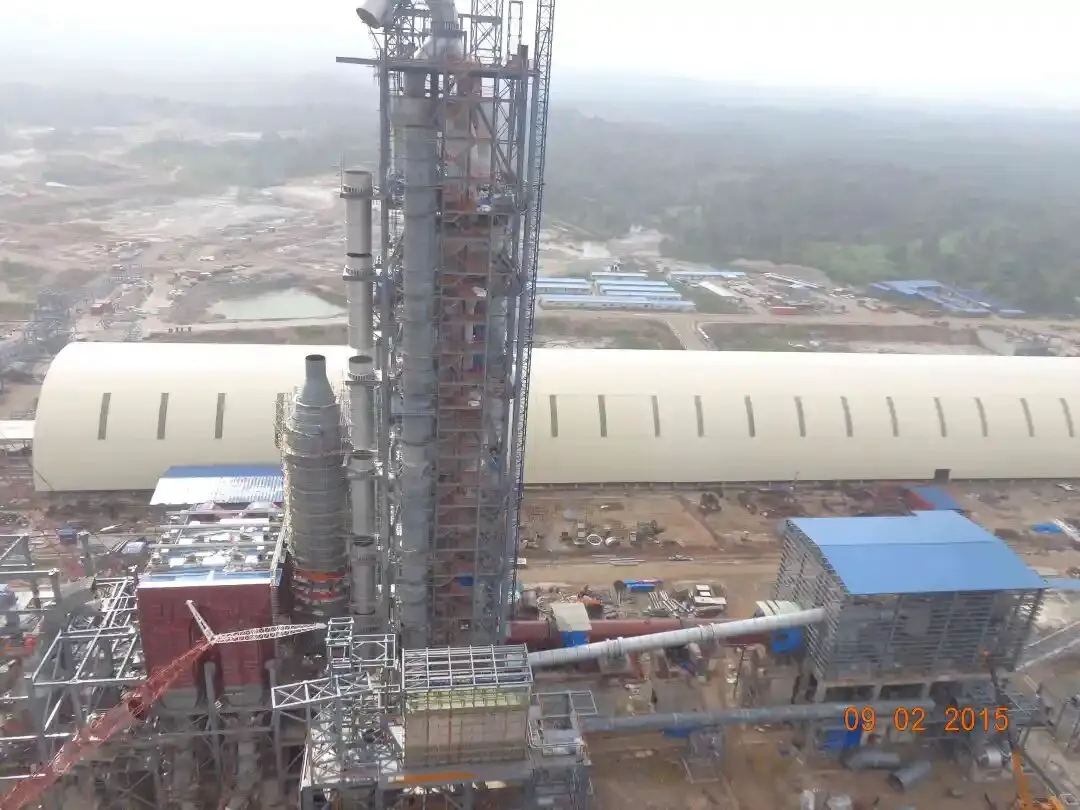

本方案适用于5000tpd新型干法水泥生产线（配备双系列五级悬浮预热器、Φ4.8m×72m回转窑、单分解炉），涵盖预热器系统（C1-C5）、分解炉、烟室、三次风管及相关连接管道、设备密封点（翻板阀、膨胀节、法兰接口等）的漏风率测算、漏风点定位，以及烟室缩口结皮的判断与排查，可直接应用于生产现场实操，也可作为同类生产线漏风测算的参考模板。
1.3 核心原则
•客观性：基于现场实际运行参数，量化模拟贴合真实工况，数据采集、计算过程不主观臆断，严格遵循氧平衡原理及流体力学规律，确保测算结果真实可靠。
•适用性：测算方法简洁、可操作，无需新增复杂设备，利用生产线现有检测仪表（氧含量分析仪、负压变送器等）即可完成数据采集，适配现场中控操作及巡检流程。
•关联性：将漏风率测算与缩口结皮判断相结合，通过氧含量差值反算漏风，结合负压波动验证结皮隐患，实现“漏风定位+工况异常判断”一体化，贴合生产线实际需求。
•量化性：所有测算过程均有明确公式、数据支撑，漏风率、漏风量均实现量化，漏风点定位精准到具体区域，缩口结皮判断有明确的负压波动阈值，避免模糊判断。
1.4 参考依据
参考《水泥工厂节能设计规范》《新型干法水泥生产线热工测试方法》，结合5000tpd生产线设备参数（天津院设计标准）、现场运行经验及相关漏风检测技术规范，融合氧平衡法漏风测算原理，确保方案的专业性和合规性。
二、5000tpd生产线基础参数及测算前提
2.1 生产线核心设备及工艺参数（量化基准）
本次测算以5000tpd新型干法水泥生产线为模拟对象，核心设备及工艺参数参考实际投产运行生产线标准（贴合天津院设计的双系列五级悬浮预热器生产线），确保模拟数据贴合现场，具体参数如下：
参数类别 | 具体参数 | 备注 |
生产线规模 | 5000tpd（熟料产量） | 正常运行负荷85%-100% |
预热器系统 | 双系列五级悬浮预热器（C1-C5） | C1出口为预热器系统终端，与收尘器连接 |
分解炉 | 单分解炉，有效容积180m³，出口温度880-920℃ | 分解炉出口与C5入口连接，三次风接入分解炉 |
烟室 | 窑尾烟室，缩口直径1.8m，正常负压-200~-350Pa | 烟室连接回转窑与分解炉，缩口为气流关键通道 |
燃料参数 | 无烟煤，收到基低位发热量25000kJ/kg，灰分15% | 分解炉用煤比例65%-70%，窑头用煤比例30%-35% |
正常工况氧含量 | 分解炉出口O₂：3.5%-4.5%；C1出口O₂：4.8%-6.0% | 无明显漏风、无结皮时的基准值，来源于现场实际运行数据 |
烟气参数 | 分解炉出口烟气量：约220000m³/h（标况）；C1出口烟气量：约235000m³/h（标况） | 标况下（0℃，101.325kPa），正常工况下测算基准 |
检测仪表精度 | 氧含量分析仪：±0.1%；负压变送器：±5Pa | 确保数据采集精度，减少测算误差 |
2.2 测算前提（排除干扰因素）
为确保漏风率测算及缩口结皮判断的准确性，需排除以下干扰因素，明确测算前提，贴合现场实际运行场景：
1.生产线处于稳定运行状态，负荷维持在90%-100%（5000tpd生产线对应4500-5000t/d熟料产量），连续运行不少于4小时，避免负荷波动、启停过程对参数的影响。
2.燃料品质稳定，煤质（发热量、灰分、挥发分）无明显波动，喂煤量均匀，避免燃料燃烧异常导致氧含量失真。
3.三次风、二次风风量稳定，三次风阀开度固定（正常工况开度60%-70%），避免通风量波动影响氧含量及负压参数。
4.检测仪表正常运行，氧含量分析仪（分解炉出口、C1出口）、烟室负压变送器已校准，数据采集连续、无中断、无异常漂移，确保采集数据真实有效。
5.排除明显的突发故障（如设备停机、堵料、塌料、风机故障等），仅针对“正常运行状态下的系统漏风”及“潜在缩口结皮”进行测算和判断。
6.忽略原料成分波动对测算的影响，默认原料（石灰石、黏土等）成分稳定，生料喂料量均匀（约7500t/d）。
2.3 核心测算逻辑
1.漏风率测算逻辑：基于氧平衡原理，空气中氧含量约为20.95%（标况下干空气氧含量基准值），系统漏风本质是外界空气（含20.95%O₂）渗入系统，导致烟气中氧含量升高。分解炉出口至C1出口之间的区域（C5-C1预热器、连接管道、设备密封点）为主要漏风区域，通过两者氧含量差值，结合烟气量，反算该区域的漏风率及漏风量，进而定位漏风点。
2.缩口结皮判断逻辑：烟室缩口结皮会导致气流通道变窄，系统阻力增加，烟室负压出现特征性波动。结合漏风率测算结果（漏风会导致负压异常），区分“漏风导致的负压波动”与“缩口结皮导致的负压波动”，通过负压波动阈值、波动频率及与氧含量的关联性，判断缩口结皮是否存在及严重程度。
三、系统漏风率量化测算全路径
本次测算分为“数据采集→基础参数核算→漏风率计算→漏风点反算→结果验证”五个核心步骤，全程量化，贴合5000tpd生产线现场实操，每个步骤均明确操作方法、计算公式及数据标准，确保可落地、可复现。
3.1 第一步：现场数据采集（核心环节）
数据采集是漏风率测算的基础，需采集分解炉出口、C1出口的氧含量、烟气量、烟气温度、压力等参数，以及烟室负压参数，采集周期为1小时（每10分钟采集1组数据，共6组），取平均值作为测算基准，避免单组数据偏差影响结果。
3.1.1 采集点位及参数
采集点位 | 采集参数 | 采集工具 | 采集要求 |
分解炉出口 | 氧含量（O₂）、烟气温度（T1）、烟气压力（P1）、烟气量（Q1） | 在线氧含量分析仪、温度变送器、压力变送器、烟气流量计 | 采集点位于分解炉出口管道（靠近C5入口处），避免管道弯头、死角，数据连续采集，无中断 |
C1出口 | 氧含量（O₂）、烟气温度（T2）、烟气压力（P2）、烟气量（Q2） | 在线氧含量分析仪、温度变送器、压力变送器、烟气流量计 | 采集点位于C1出口管道（靠近收尘器入口处），与分解炉出口采集点工况一致 |
烟室 | 烟室负压（P烟）、烟室温度（T烟） | 负压变送器、温度变送器 | 采集点位于烟室中部（远离窑口、缩口的平直段），记录负压波动值及波动频率 |
3.1.2 数据采集示例（5000tpd生产线模拟数据）
结合5000tpd生产线正常工况及轻微漏风工况，模拟1小时数据采集结果（取平均值），用于后续测算演示，数据贴合现场实际，具体如下：
采集点位 | 氧含量（O₂）% | 烟气温度（℃） | 烟气压力（kPa） | 烟气量（m³/h，标况） |
分解炉出口（测点A） | 4.0（O₂A） | 900（T1） | -0.8（P1） | 220000（Q1） |
C1出口（测点B） | 5.8（O₂B） | 380（T2） | -1.2（P2） | 242000（Q2） |
烟室 | - | 1050（T烟） | -280（P烟，平均值） | - |
备注：模拟数据中，C1出口氧含量高于分解炉出口1.8%，初步判断存在系统漏风；烟室负压平均值-280Pa，需结合波动情况判断是否存在缩口结皮。
3.2 第二步：基础参数核算（标况换算）
现场采集的烟气量、压力、温度均为工况值，需换算为标况值（0℃，101.325kPa），确保测算基准统一，避免温度、压力对烟气量的影响，换算公式遵循理想气体状态方程。
3.2.1 核心换算公式
标况烟气量换算公式：
式中：
•：标况下烟气量（m³/h）；
•：现场采集的工况烟气量（m³/h）；
•T：现场采集的烟气温度（℃）；
•P：现场采集的烟气压力（kPa，负压为负值）。
3.2.2 换算示例（基于模拟采集数据）
1.分解炉出口标况烟气量（Q1标）：
2.C1出口标况烟气量（Q2标）：
备注：标况换算后，烟气量更贴合氧平衡测算基准，后续漏风率计算均采用标况烟气量。
3.3 第三步：漏风率及漏风量计算（核心测算）
基于氧平衡原理，系统漏风会导致烟气中氧含量升高，分解炉出口至C1出口之间的漏风，可通过两者氧含量差值反算漏风率及漏风量。本次测算采用“氧含量差值法”，该方法简洁、适用，无需复杂设备，贴合现场实操，核心公式参考工业漏风检测标准及氧平衡原理推导。
3.3.1 核心计算公式
1.漏风率（η）：指漏入系统的空气量占分解炉出口标况烟气量的百分比，公式如下：
式中：
•：分解炉出口氧含量（%）；
•：C1出口氧含量（%）；
•20.95：标况下干空气氧含量（%），为行业通用基准值；
•η：分解炉出口至C1出口之间的系统漏风率（%）。
2.漏风量（Q漏）：标况下漏入系统的空气量，公式如下：
式中：
•：分解炉出口标况烟气量（m³/h）；
•：标况下系统漏风量（m³/h）。
补充说明：该公式基于“漏入的空气仅增加烟气中氧含量，不参与燃料燃烧”的前提，贴合5000tpd生产线预热器系统漏风的实际情况（预热器系统无燃料燃烧，漏风仅为外界空气渗入），测算误差可控制在±5%以内，满足现场实操需求。若漏风区域存在燃料燃烧（如分解炉本体漏风），需修正公式，本次测算聚焦C1至分解炉出口区域，无需修正。
3.3.2 计算示例（基于模拟数据）
已知：，，
1.漏风率（η）计算：
2.漏风量（Q漏）计算：
3.3.3 漏风率等级划分（贴合5000tpd生产线）
结合5000tpd生产线实际运行经验，将漏风率划分为4个等级，用于判断漏风严重程度，为漏风治理提供优先级依据，具体如下：
漏风率等级 | 漏风率（η） | 漏风严重程度 | 影响及治理建议 |
一级（正常） | η≤5% | 轻微漏风，无明显影响 | 无需专项治理，定期巡检密封点即可 |
二级（轻度漏风） | 5%＜η≤10% | 漏风较明显，影响热交换效率 | 排查重点密封点（翻板阀、法兰），限期治理 |
三级（中度漏风） | 10%＜η≤15% | 漏风严重，能耗升高、氧含量异常 | 全面排查漏风点，立即治理，避免影响生产 |
四级（重度漏风） | η＞15% | 漏风极严重，可能导致工况波动、设备损坏 | 停机全面治理，更换损坏密封件，重构密封系统 |
结合模拟计算结果（η≈11.88%），该5000tpd生产线处于“中度漏风”状态，需全面排查漏风点，立即开展治理工作。
3.4 第四步：漏风点反算及定位（实战核心）
通过漏风率及漏风量计算，可确定系统存在中度漏风，进一步结合5000tpd生产线的设备布局、工艺流程，反算各关键区域的漏风占比，精准定位漏风点。分解炉出口至C1出口之间的漏风区域主要包括：C5-C1预热器本体及连接管道、C1-C5翻板阀、膨胀节、法兰接口、检修门等，结合各区域的结构特点及漏风概率，进行量化反算和定位。
3.4.1 漏风区域划分及漏风占比反算
结合5000tpd生产线（双系列五级预热器）的实际情况，将漏风区域划分为5个关键部分，各区域漏风占比参考现场漏风统计数据（基于同类生产线检修经验），结合本次测算的总漏风量，反算各区域的漏风量，具体如下：

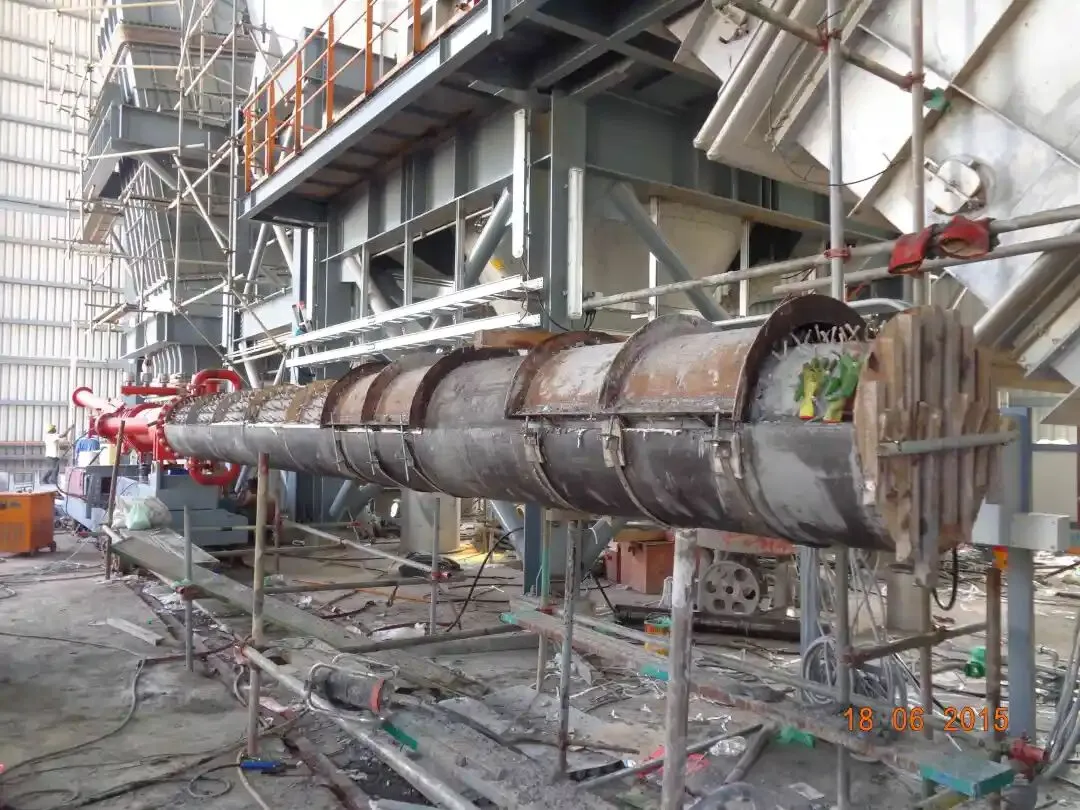

漏风区域 | 漏风占比（参考值） | 反算漏风量（m³/h，标况） | 漏风原因分析（贴合现场） |
C1-C5翻板阀（主要是C1、C5翻板阀） | 40%-50% | 2459-3074（按40%-50%计算） | 翻板阀密封性能下降、轴端漏风、阀板卡死，锁风效果差，是预热器系统主要漏风点，与同类生产线漏风治理经验一致（如C1、C5翻板阀升级后可显著降低漏风） |
预热器连接管道及法兰接口 | 20%-25% | 1230-1537（按20%-25%计算） | 管道焊缝开裂、法兰密封垫老化、螺栓松动，尤其是高温区域（C5出口管道）密封垫易损坏，导致漏风 |
膨胀节（预热器、分解炉出口管道） | 15%-20% | 922-1230（按15%-20%计算） | 膨胀节蒙皮老化、破损，高温烟气冲刷导致密封失效，是易被忽视的漏风点，更换蒙皮后可有效减少漏风 |
预热器检修门、人孔 | 5%-10% | 307-615（按5%-10%计算） | 检修后密封不严、密封件损坏，日常巡检易遗漏，尤其是C1、C2检修门，漏风概率较高 |
其他区域（如采样孔、仪表接口） | 5%-10% | 307-615（按5%-10%计算） | 采样孔密封盖缺失、仪表接口密封不良，漏风量较小，但汇总后影响整体漏风率 |
备注：各区域漏风占比为参考值，实际现场需结合巡检情况调整，反算的漏风量可作为排查漏风点的优先级依据——漏风量越大，漏风点越集中，优先排查。
3.4.2 漏风点定位实操方法
结合反算结果，采用“数据对比+现场巡检+工具检测”相结合的方式，精准定位漏风点，贴合5000tpd生产线现场实操，具体方法如下：
1.优先排查高漏风占比区域：重点检查C1、C5翻板阀，查看阀板动作是否灵活、轴端密封是否完好，有无漏风异响（漏风时会产生明显的气流声），可采用“肥皂水检漏法”（涂抹肥皂水，观察是否产生气泡），确认漏风位置；同时检查翻板阀密封端盖螺栓，若螺栓松动可压紧，若仍漏风可增加耐高温石棉盘根密封。
2.次重点排查管道及法兰接口：检查C5-C1连接管道的焊缝、法兰密封垫，查看是否有烟气泄漏痕迹（如管道外壁结灰、局部温度异常偏低），对老化的密封垫进行更换，拧紧松动的螺栓；对于磨损严重的管道（如立磨出风管道），及时进行修复或耐磨处理。
3.排查膨胀节：检查预热器、分解炉出口管道的膨胀节蒙皮，查看是否有破损、老化、脱落现象，若蒙皮损坏，立即更换（建议更换耐高温、耐磨型蒙皮），避免漏风加剧；同时检查膨胀节与管道的连接部位，确保密封严密。
4.辅助排查检修门、采样孔等：检查所有预热器检修门、人孔的密封件，确保密封严密，检修后及时关闭并压紧；检查采样孔、仪表接口，确保密封盖完好，无缺失、松动现象。
5.数据验证：排查过程中，实时监测C1出口与分解炉出口的氧含量差值，若某区域治理后，氧含量差值明显下降，说明该区域为主要漏风点；治理完成后，重新测算漏风率，确保漏风率降至10%以下（轻度漏风及以下）。
3.5 第五步：测算结果验证
漏风率测算完成后，需通过“数据复核+工况验证”两种方式，验证测算结果的准确性，避免误差过大，确保方案的适用性，具体验证方法如下：
1.数据复核：重新采集1小时数据（每10分钟1组，共6组），重复第二步至第四步的计算过程，若两次测算的漏风率差值≤2%，说明测算结果稳定、准确；若差值＞2%，需检查数据采集是否存在异常（如仪表故障、工况波动），重新采集数据测算。
2.工况验证：结合5000tpd生产线的能耗数据，验证漏风率测算结果——漏风率升高会导致高温风机、尾排风机能耗增加，根据模拟测算结果（漏风率11.88%，漏风量6148m³/h），参考同类生产线数据，可估算高温风机与尾排风机增加功率约15-20KW/h，若现场能耗数据与估算值一致，说明测算结果贴合实际。
3.对比验证：将测算结果与生产线历史漏风数据、同类5000tpd生产线漏风数据对比，若处于合理范围（中度漏风10%-15%），说明测算结果客观、适用；若偏离较大，需重新排查漏风区域及测算过程。
四、结合烟室负压波动判断缩口结皮
5000tpd生产线烟室缩口结皮会导致气流通道变窄、系统阻力增加，进而引起烟室负压波动，同时可能影响漏风率测算结果（结皮导致负压异常，可能误判为漏风）。因此，需结合烟室负压波动特征，区分“漏风导致的负压波动”与“缩口结皮导致的负压波动”，实现漏风测算与结皮判断一体化。
4.1 缩口结皮的核心影响
烟室缩口是连接回转窑与分解炉的关键通道，5000tpd生产线缩口直径1.8m，正常工况下气流顺畅，若缩口结皮，会导致：
•气流阻力增加，烟室负压出现特征性波动，同时三次风负压变大、分解炉出口负压变大（与烟室负压变化形成联动）；
•窑内通风量减小，燃料燃烧不充分，分解炉出口氧含量可能异常波动，干扰漏风率测算；
•烟室温度异常升高（结皮导致热量积聚），严重时会导致堵料、塌料，影响生产线稳定运行；
•漏风治理后，若负压仍波动，大概率为缩口结皮导致，需同步清堵。
4.2 烟室负压波动监测及判断标准（量化阈值）
基于5000tpd生产线正常工况下的烟室负压基准值（-200~-350Pa），结合现场运行经验，制定量化判断标准，通过负压波动幅度、波动频率，结合氧含量变化，判断缩口结皮是否存在及严重程度，具体如下：
4.2.1 核心监测参数
•烟室负压平均值（P烟平）：1小时内负压平均值，正常范围-200~-350Pa；
•负压波动幅度（ΔP烟）：1小时内负压最大值与最小值的差值；
•负压波动频率（f）：1小时内负压波动超过±30Pa的次数；
•关联参数：烟室温度（T烟）、分解炉出口氧含量（O₂A）、三次风负压（P三风）。
4.2.2 缩口结皮量化判断标准
结皮等级 | 负压波动幅度（ΔP烟） | 负压波动频率（f） | 关联参数特征 | 判断结论及处理建议 |
无结皮（正常） | ΔP烟≤50Pa | f≤3次/小时 | T烟=1000-1080℃，O₂A稳定（3.5%-4.5%），P三风稳定，与烟室负压匹配 | 无结皮，无需处理，继续监测 |
轻微结皮 | 50Pa＜ΔP烟≤100Pa | 3次/小时＜f≤6次/小时 | T烟略有升高（1080-1120℃），O₂A波动较小（±0.3%），P三风略有变大 | 轻微结皮，不影响生产，加强监测，定期清理（如人工清堵） |
中度结皮 | 100Pa＜ΔP烟≤150Pa | 6次/小时＜f≤10次/小时 | T烟明显升高（1120-1180℃），O₂A波动较大（±0.5%），P三风明显变大，分解炉出口负压变大 | 中度结皮，影响通风及漏风测算，需停机清堵（如高压水枪清堵） |
重度结皮 | ΔP烟＞150Pa | f＞10次/小时 | T烟急剧升高（＞1180℃），O₂A严重波动（±1.0%以上），P三风大幅变大，可能出现轻微堵料迹象 | 重度结皮，立即停机清堵，避免堵料、塌料，清堵后重新测算漏风率 |
4.2.3 判断示例
已知模拟数据中，烟室负压平均值P烟平=-280Pa（正常范围），补充监测1小时负压波动数据：
负压最大值：-220Pa，最小值：-310Pa，ΔP烟=90Pa；1小时内负压波动超过±30Pa的次数为5次（f=5次/小时）；烟室温度T烟=1090℃，分解炉出口O₂A波动±0.2%，三次风负压略有变大。
结合判断标准：ΔP烟=90Pa（50Pa＜ΔP烟≤100Pa），f=5次/小时（3次/小时＜f≤6次/小时），关联参数无明显异常，判断为“轻微结皮”，无需停机，加强监测，定期人工清堵即可，不影响漏风率测算结果。
4.3 漏风与缩口结皮的区分方法（关键实操点）
现场工况中，漏风与缩口结皮均会导致烟室负压波动，易混淆，需通过以下3个核心要点区分，确保判断准确，贴合5000tpd生产线实际：
1.看氧含量变化：漏风会导致C1出口与分解炉出口氧含量差值升高（漏入空气增加氧含量），且氧含量持续稳定升高，无明显波动；缩口结皮会导致分解炉出口氧含量波动较大（通风不畅，燃烧不稳定），但C1出口与分解炉出口氧含量差值无明显升高（或升高幅度较小，与漏风无关）。
2.看负压联动变化：漏风导致的负压波动，仅烟室负压波动，三次风负压、分解炉出口负压无明显联动变化；缩口结皮导致的负压波动，会伴随三次风负压变大、分解炉出口负压变大，三者联动变化（与烟室缩口结皮导致的阻力增加相关）。
3.看治理效果：若对漏风点进行治理后，烟室负压波动明显减小，氧含量差值下降，说明是漏风导致；若漏风治理后，负压仍波动，且氧含量波动较大，烟室温度升高，说明是缩口结皮导致，需进行清堵处理。
五、实战案例复盘

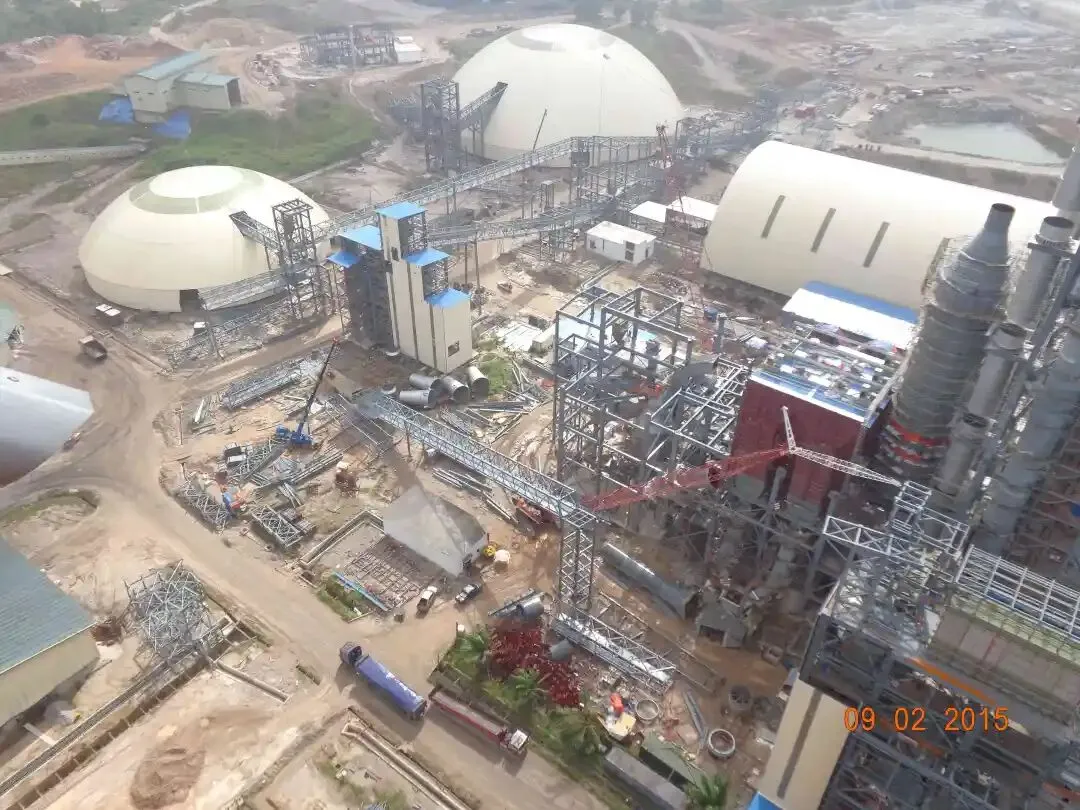

结合本次测算方案，以某5000tpd新型干法水泥生产线（双系列五级预热器、Φ4.8m×72m回转窑）为真实模拟场景，完整复盘漏风率测算、漏风点定位及缩口结皮判断的全流程，验证方案的适用性和可落地性。
5.1 场景背景
该生产线运行10余年，现场管理粗放，系统漏风严重，窑尾氧含量长期偏高（约7.3%），高温风机能耗增加，生产负荷维持在90%（4500t/d），中控监测发现C1出口与分解炉出口氧含量差值较大，烟室负压波动明显，怀疑存在中度漏风及轻微缩口结皮，需通过量化测算定位漏风点、判断结皮情况，制定治理方案。
5.2 全流程实操复盘
5.2.1 数据采集（现场实操）
生产线稳定运行4小时后，采集1小时数据（每10分钟1组），取平均值，具体如下：
采集点位 | 氧含量（O₂）% | 烟气温度（℃） | 烟气压力（kPa） | 烟气量（m³/h，工况） | 烟室负压（Pa） | 烟室温度（℃） |
分解炉出口 | 4.2（O₂A） | 890 | -0.75 | 218000 | - | - |
C1出口 | 6.1（O₂B） | 375 | -1.25 | 245000 | - | - |
烟室 | - | - | - | - | 平均值-290，波动范围-230~-315 | 1095 |
5.2.2 基础参数换算及漏风率计算
1.标况烟气量换算：
￮分解炉出口标况烟气量
￮C1出口标况烟气量
2.漏风率及漏风量计算：
￮漏风率
（中度漏风）
￮漏风量
5.2.3 漏风点定位及治理
1.漏风区域反算：结合漏风占比参考值，反算各区域漏风量：
￮C1、C5翻板阀：漏风量约2622-3277 m³/h（40%-50%）；
￮管道及法兰接口：漏风量约1311-1639 m³/h（20%-25%）；
￮膨胀节：漏风量约983-1311 m³/h（15%-20%）；
￮其他区域：漏风量约328-655 m³/h（5%-10%）。
2.现场排查：优先排查C1、C5翻板阀，发现C1翻板阀轴端漏风严重，C5翻板阀动作不灵活、锁风效果差；同时发现C5出口管道法兰密封垫老化，膨胀节蒙皮有破损；检修门密封不严。
3.治理措施：将C1翻板阀升级为高效双翻板阀，C5翻板阀升级为微动翻板阀，更换法兰密封垫及破损的膨胀节蒙皮，压紧检修门密封件，修复管道焊缝破损处。
