电镀生产线长什么样？一文看懂电镀工艺和全套设备

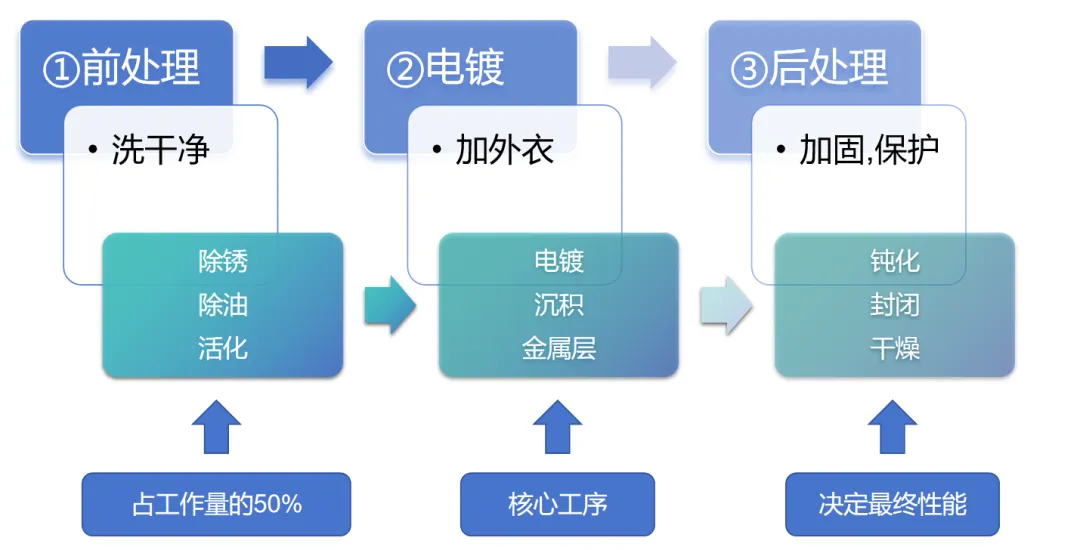

一、电镀工艺：一张图看懂全过程
电镀的本质很简单：让金属零件穿上一层其他金属的外衣。整个过程可以分为三个阶段：

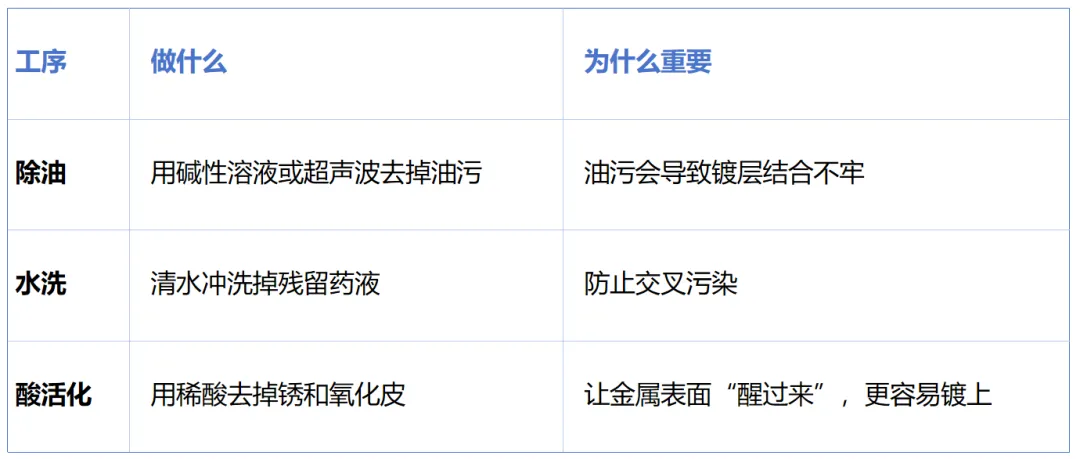

① 前处理——洗洗干净
工件进入生产线时，表面有油污、锈迹、氧化皮，这些东西不洗干净，镀层会起皮、脱落。前处理括：
前处理占整个电镀工作量的一半以上，是决定镀层质量的关键。
② 电镀——穿上外衣
这是核心工序。把工件放进装有金属离子溶液的槽子里，通上直流电：
工件接负极（阴极）
金属板（比如镍板）接正极（阳极）
电流一开，金属离子从溶液中“游”到工件表面，还原成金属原子，一层一层堆上去。镀层厚度由电流和时间决定，通常只有几十微米，比头发丝还细。
③ 后处理——加固保护
镀完不是结束，还需要后续处理：
二、一条完整的电镀生产线有哪些设备？
一条自动电镀生产线，可以理解成一排“水池子”加上一个“自动搬运机器人”。我把设备按功能分成四类：

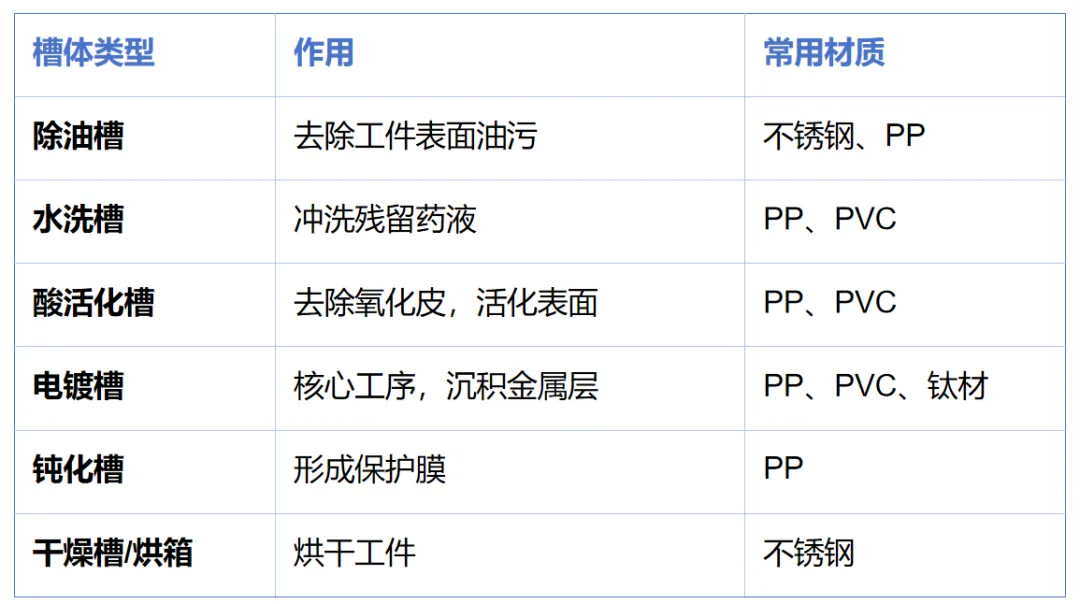

第一类：工艺槽体（生产线的主体）
就是一个个“水池子”，每个槽负责一道工序。
设计要点：槽体要耐腐蚀、耐温，有溢流口和排液口，底部有加强筋防变形。

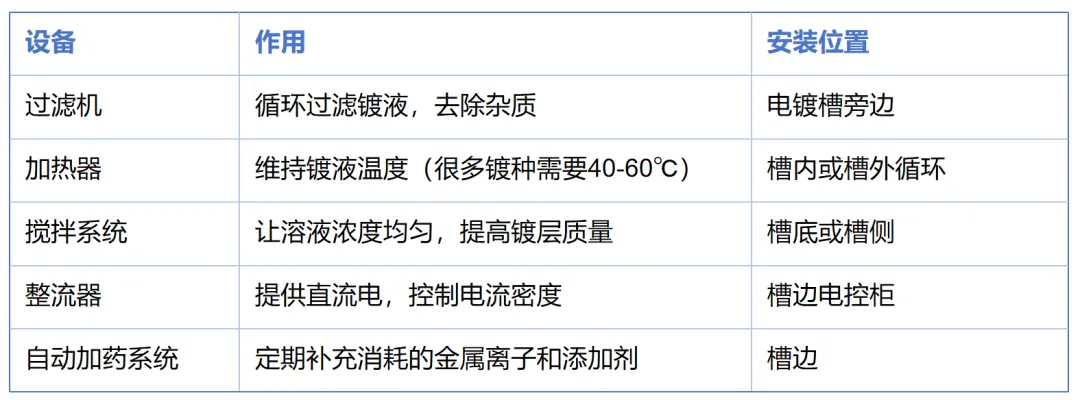

第二类：辅助系统（保证槽子正常工作）
设计要点：加热器材质要耐腐蚀（钛管、石英管），过滤机流量要匹配槽体容积。

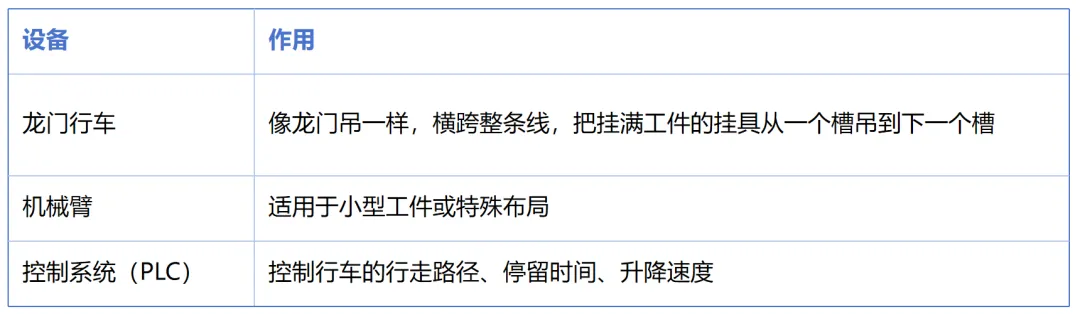

第三类：自动搬运系统（生产线的“手脚”）
设计要点：行车轨道要平直，定位要精准（毫米级），行走速度要可调。

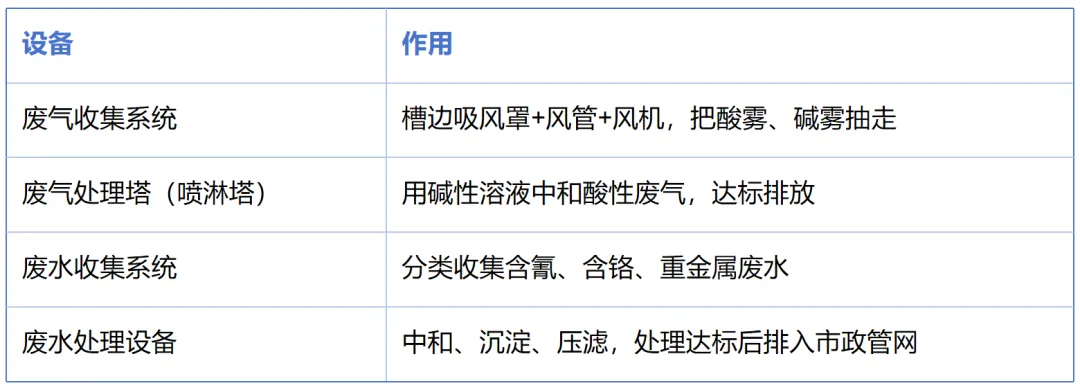

第四类：环保设备（电镀生产线的“标配”）
电镀是污染行业，环保设备必不可少：
设计要点：废气收集要覆盖所有产气点，风量要足够；废水要分质分流，不能混排。
三、一条生产线的整体布局（俯视示意图）

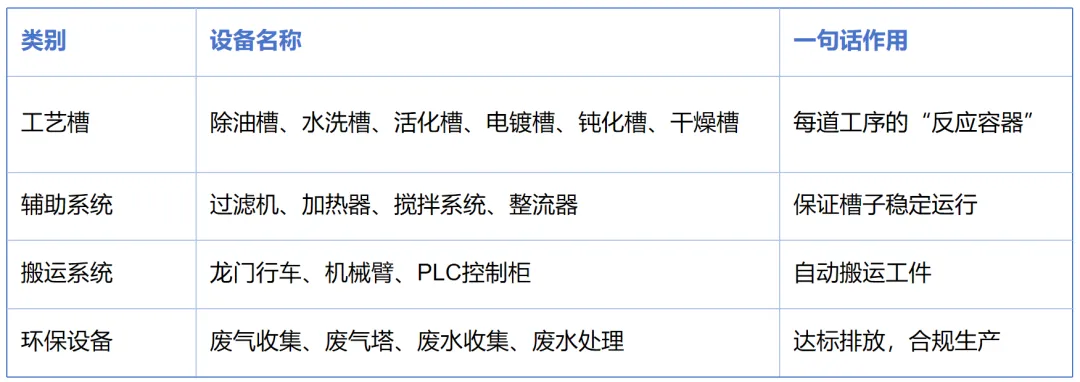

四、总结：设备清单速查表
五、写在最后
作为机械工程师，设计电镀设备时不需要成为化学专家，但需要理解每个工艺段对设备的要求：
槽体用什么材料耐腐蚀？
加热器放在哪里温度最均匀？
行车怎么走最有效率？
废气怎么收最彻底？
掌握了这些，您就能从机械角度为电镀生产线提供可靠的设计方案。
希望这篇文章能帮您快速建立对电镀工艺和设备的整体认知。有具体问题，欢迎留言交流！
本文作者：一名刚入行的机械工程师的学习笔记，欢迎同行指正交流。
