在无菌注射剂的生产中，很多经验丰富的老员工都有同一个感受：一条常年满负荷运转的生产线，往往产品质量极其稳定；而一条长期闲置、刚刚被“唤醒”的生产线，哪怕在投产前已经严格执行了标准的清洗和灭菌程序，却总是在生产某些敏感品种时频频“翻车”——最典型的表现就是药液不明原因的变色、降解或产生杂质。
很多同仁会纳闷：明明设备已经洗得干干净净、灭得彻彻底底，为什么还会出问题？
要解开这个谜团，我们需要将视线从宏观的SOP转移到微观的设备工程学与表面化学世界。

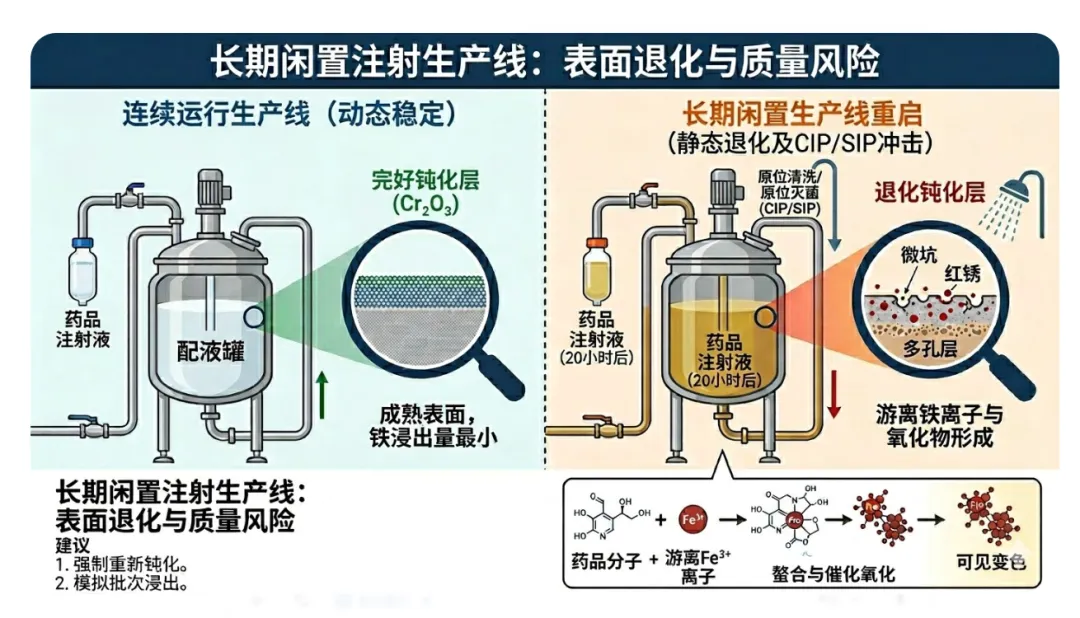

一、 钝化膜的“动态平衡”与“退化”现象
现代制药用水和配液系统普遍采用316L不锈钢。不锈钢之所以“不锈”，全靠其表面那一层极薄、致密的富铬氧化膜（主要成分为氧化铬）。但这层保护膜并不是一劳永逸的装甲，而是一个处于“动态平衡”的生命体。
常年运行的“老熟”状态： 当生产线持续运转，不锈钢表面不断被高纯度的注射用水和药液冲刷。在这个过程中，表面那些容易游离的活泼铁原子早就被“洗脱”干净了。此时的钝化膜极其致密稳定，业内称之为“老熟（Seasoned）”状态，金属离子的浸出率几乎为零。
长期闲置的“退化”状态： 当设备停产排空后，系统内部往往难以做到绝对的微观干燥。在空气、微量水分和温度波动的长期作用下，这层原本致密的钝化膜会发生微观的水化和退化。局部会悄悄产生肉眼不可见的微观腐蚀，铁元素开始向表层富集，甚至形成初期的红锈（游离的氧化铁颗粒）。此时的设备内壁，已经不再是那个坚不可摧的护盾了。
二、 CIP/SIP：唤醒闲置设备的“双刃剑”
面对闲置后的设备，常规操作是重启前进行彻底的CIP（原位清洗）和SIP（原位灭菌）。然而，对于已经发生微观退化的表面，这套标准动作往往是一把“双刃剑”，甚至可能成为引发质量偏差的导火索。
CIP的“剥离”效应： 强碱或强酸清洗会剥离闲置期间表面形成的疏松层或初期微锈。但问题在于，剥离之后，暴露出来的是新鲜的、未完全钝化的高活性金属底面，上面布满了蓄势待发的铁原子。
SIP的“催化”效应： 紧接着的高温纯蒸汽灭菌（通常在121℃以上）如同一个强力催化剂。在高温、富水的高能量环境下，新鲜暴露的铁原子被瞬间氧化，形成极易游离的铁离子状态。
经历过这套“洗礼”的闲置配液罐，表面看似光洁如新，实则布满了处于高能活跃状态的金属离子，正等待着与药液发生致命的化学反应。
三、 经典“翻车”实例：敏感品种的“试金石”效应
当含有特定化学结构的药物进入这种高风险的配液罐时，宏观的质量灾难就发生了。
实例一：维生素B6注射液（变色预警）维生素B6（盐酸吡哆醇）分子结构中含有酚羟基，这赋予了它极强的金属络合能力。一旦它进入刚重启的闲置配液罐，会像磁铁一样主动将不锈钢表面的游离铁离子“拉”进药液中。更糟的是，这些微量铁离子是极强的氧化催化剂。在它们的催化下，哪怕只有十亿分之一（ppb）级别的游离铁，也足以让一罐原本清澈的B6药液在放置十几小时后，发生聚合氧化，肉眼可见地变黄。
实例二：维生素C注射液（加速降解）维生素C（抗坏血酸）是另一种对金属离子极其敏感的经典品种。它本身就是一种强还原剂，当遇到闲置管线中浸出的微量铁离子或铜离子时，金属离子会作为电子传递的桥梁，以惊人的速度催化维生素C的氧化降解。这不仅会导致药液变色（通常偏黄），更会直接导致有效成分含量快速下降，甚至产生超出药典限度的降解杂质。
四、 破局之道：解决与预防建议
面对长期闲置的注射剂生产线，我们不能仅仅依赖常规的清洁验证（关注微生物和残留），还必须建立针对“设备表面状态”的管控策略：
重启前的强制重新钝化： 对于停用超过风险评估周期的不锈钢系统，在正式投产前，必须执行一次完整的酸洗钝化（如使用柠檬酸或硝酸工艺），强行在金属表面重建一层致密的富铬钝化膜，封锁游离铁。
引入“模拟洗脱”工序： 在配制敏感药液前，使用与产品pH值相近的注射用水（可加入适量的EDTA）在高温下进行几个小时的循环冲洗并排空。这相当于用低成本的介质提前“献祭”，消耗掉表面最容易游离的那批金属离子。
强化配液过程的惰性保护： 既然闲置线的初始风险更高，在配制敏感品种时，应严格确保罐体内持续的高纯氮气保护，尽可能排尽溶解氧。切断了氧气这个“帮凶”，金属离子的催化破坏力就能被大幅削弱。
长期闲置的设备重启，考验的不仅是清洁的“净度”，更是表面化学状态的“稳定度”。只有在微观层面读懂设备，才能在宏观层面守住质量。
很多同行在后台问我要文中提到的PPT原件，也有朋友希望能更系统地探讨无菌工艺的深层逻辑。
确实，公众号适合碎片化阅读，但很难沉淀成体系的知识库。为了方便大家下载资料和深入交流，我搭建了一个知识星球“无菌制剂进阶”。
这里将是我的“私房资料库”：
我从业20年的PPT原稿、文章原稿、电子书（持续上传中）；
独家的法规深度复盘与工艺计算逻辑；
不方便公开说的行业实操经验。
星球里部分内容展示：
