一、前处理：不只是“清洗”
二、严格按要求执行工艺参数
三、全覆盖工艺：小接头也有“大讲究”
四、过程验证
五、干燥与防二次污染
金属表面处理||液冷行业头部企业钝化工艺控制关键点分享
作者：本站编辑
2026-03-10 08:31:27
0

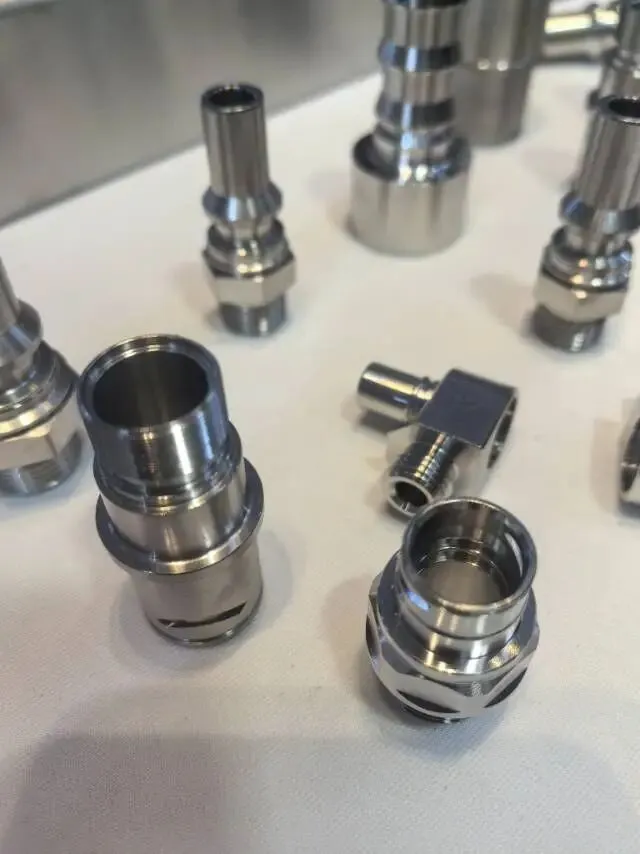

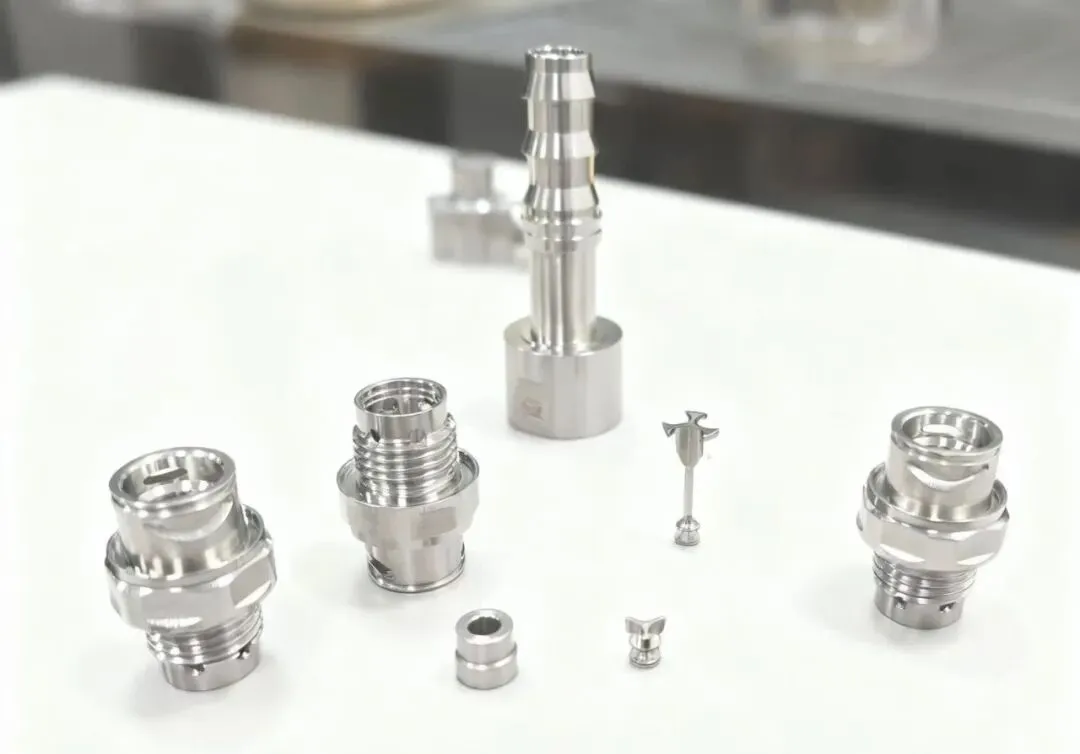

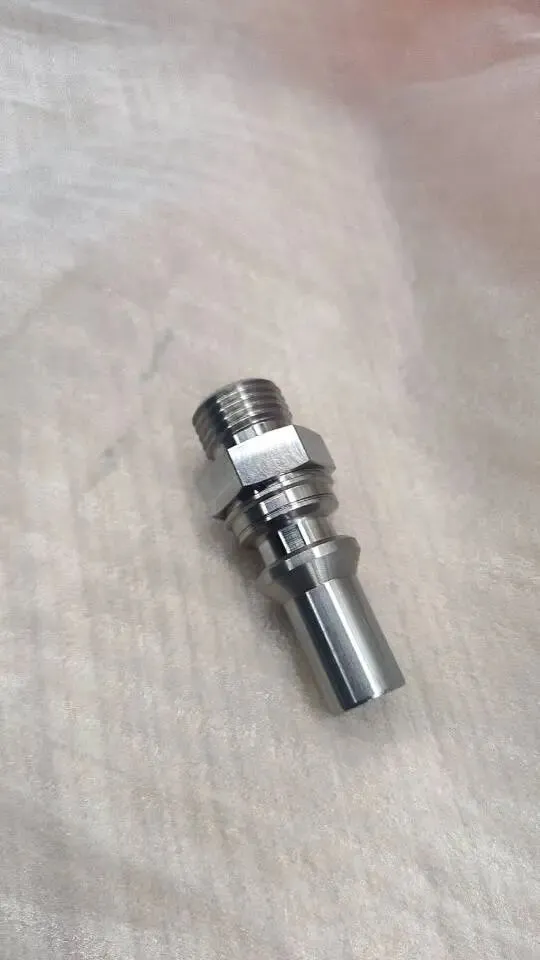

金属表面处理||液冷行业头部企业钝化工艺控制关键点分享在新能源汽车、储能系统与AI数据中心高速发展的推动下，液冷技术已进入高功率、长寿命的新阶段。作为热管理核心部件，不锈钢液冷接头、冷板、管路的可靠性直接决定整机安全。而钝化，作为最后一道表面防护工序，其工艺控制水平已成为区分“合格品”与“高可靠品”的关键分水岭。 本文首次系统梳理行业领先者在钝化工艺中的核心控制点，揭示其如何通过精细化管理，将产品MTBF（平均无故障时间）从2年提升至5年以上。 行业共识：钝化效果70%取决于前处理。 关键控制点： 除油验证：零件入钝化槽前，须通过水破测试 ≥30秒（ASTM D2632），确保无有机残留。 酸洗活化：经柠檬酸+缓蚀剂活化，去除HAZ氧化色与游离铁； DI水洗标准：最终漂洗水电导率≤0.8 μS/cm（优于国标1 μS/cm），杜绝离子残留。 关键控制点： 浸泡时间：严格按照工艺要求时间浸泡，切勿因追求产量缩短钝化时间。 浸泡温度：安装恒温设施，设定钝化液使用温度保持恒温。 药水维护：根据处理产品数量及时添加或更换钝化液，确保钝化液在合格范围内。 针对Φ3–10mm液冷接头内腔、螺纹易形成气袋的问题，头部企业普遍采用： 关键控制点： 循环钝化：内腔接头100%采用闭环泵送系统，流速≥1.5 m/s，确保湍流覆盖； 打气装置：钝化槽装打气装置，打入洁净气体，使钝化液充分接触工件表面。 装载规范：单层摆放，间距≥15 mm，螺纹统一朝上，杜绝堆叠遮挡。 核心理念：不验证=没做。 关键控制点： 蓝点测试：通过抽检，快速识别不良，及时调整； 每槽性能监控：实时监测钝化液pH、ORP（氧化还原电位）、温度，超限自动报警； 月度盐雾验证：按AQL 1.0抽样，316L接头需通过中性盐雾测试（NSS）无红锈。 行业痛点：80%的“钝化后生锈”源于干燥或转运污染。 关键控制点： 氮气吹扫+热风双干燥：先0.3 MPa高纯N₂吹扫内腔，再70℃热风烘干15分钟； 洁净车间转运：钝化后零件在ISO Class 8环境存放，使用防静电PE袋+干燥剂封装； 禁用一切碳钢接触：从挂具到周转箱，100%非金属或316L材质。 在液冷行业迈向“零泄漏、20年寿命”的今天，钝化早已不是简单的“泡一泡”。 头部企业的领先，不在设备多贵，而在对每一纳米氧化膜的敬畏；不在口号多响，而在对每一个细节的死磕。 对于广大从业者而言，借鉴这些关键控制点，不仅是提升产品质量的捷径，更是迈向高端制造的必经之路。 专业金属表面处理服务商，提供高性能环保钝化液，酸洗液，除油剂除锈剂等，欢迎咨询试样。
相关内容 查看全部
