生产线想跑出最高效率，布局绝对是绕不开的关键——就像搭积木，找对拼接方式，才能搭出稳固又好用的结构。而托盘输送线作为自动化产线的“血管”，它的布局设计直接决定了物料流转、人工操作的顺畅度，想让产线发挥最强生产力，这门学问还真得吃透。
01
布局的4个核心原则
其实做托盘输送线布局，根本上就绕不开四个核心原则，说起来不复杂，却是实际落地的根本：工人操作顺手，少做无效动作；在制品搬来搬去的路线越短越好；输送线之间的衔接要自然，别出生产断点；还有就是把生产面积用透，不浪费一寸空间。这些原则看着简单，却和输送线的形状、工位怎么排、各单元怎么接息息相关，好在现在的托盘输送线都是标准化、模块化设计，想落地这些原则，灵活度其实挺高的。
结合托盘输送线的实际应用特点，车间里用得最多的布局形式就四种，各有各的适配场景，说到底没有最好的，只有最适配的，终究还是得结合厂房场地、进出口位置、生产工艺来定。
02
直线形布局

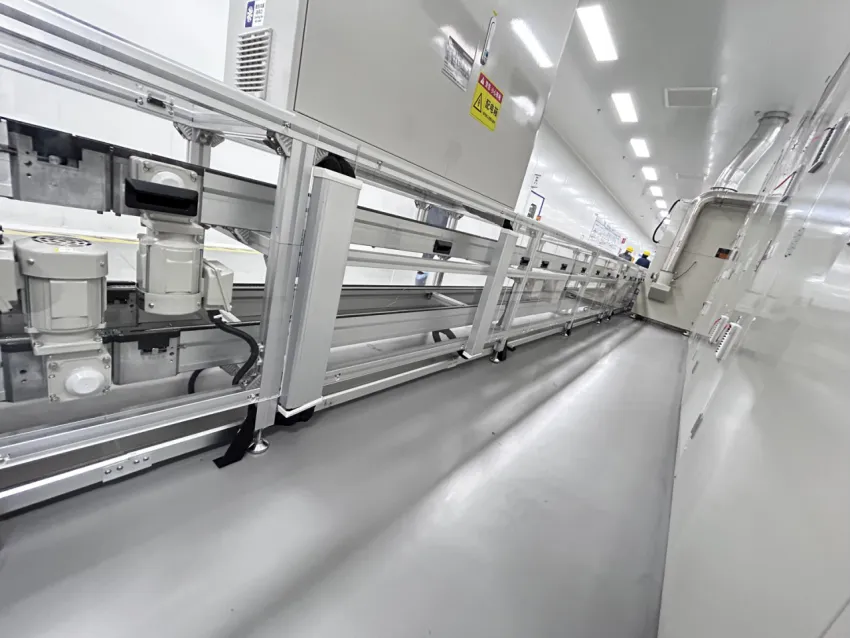

直线形布局是最基础也最常见的，适合厂房入口和出口对着、单跨长方形的场地。托盘输送线沿着通道直着铺，平皮带、倍速链这些标准化输送线一上，物料就能实现“一个流”流转，搬东西方便，管理起来也简单，工序少、节拍稳的产线用这个准没错。要是工序多了，空间长度又不够，还能换成双列直线排列，大概率能适配更长的生产流程。
03
L形布局
要是厂房有设施或建筑结构限制，没法走直线，那L形布局就再合适不过了。借助托盘输送线的90°弯道单元，物料轻松转个弯就解决问题，入口和出口分在厂房相邻的两个侧面，设备布置和直线形差不太多，既不耽误流转效率，又能完美适配场地条件。
04
U形布局
更适合精益生产的是U形布局，一般用在厂房入口和出口在同一侧的情况，铺下来的生产线长度，差不多能到厂房长度的两倍。再搭配上顶升横移、挡停定位这些单元，工位的物料能从后方补给，在制品全程都能控住，还能根据产量多少灵活调人，多工序、小批量生产的产线，用这个布局往往能把效率拉满。
05
环形布局

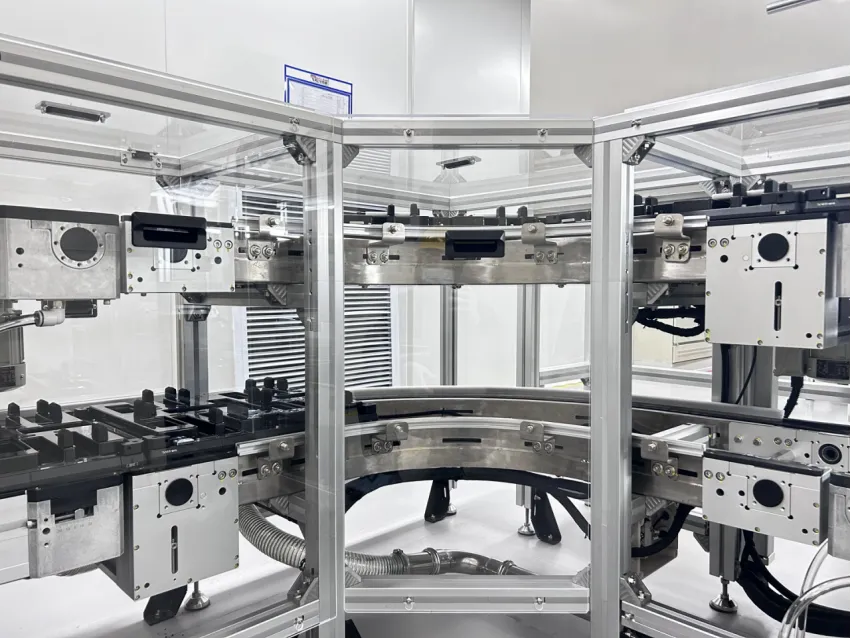

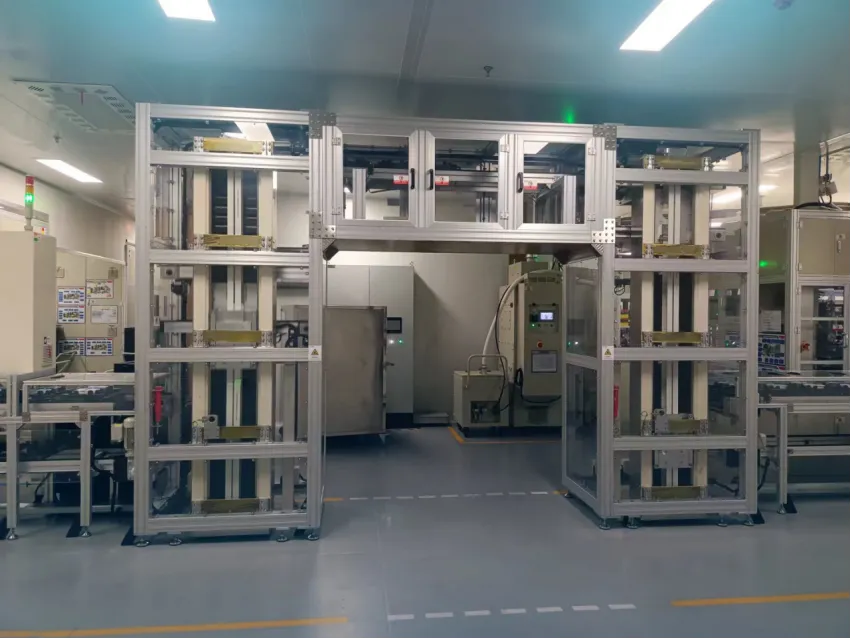

还有环形布局，对应着托盘输送线的水平或垂直循环设计，靠提升机、弯道、顶升旋转单元让物料从起点出发后再回流，托盘还能循环利用。这种布局就适合那些需要物料重复加工的生产场景，能把托盘输送线模块化的优势发挥到极致，让生产流程形成一个完整的闭环。
06
三个关键因素要注意
当然，光选对布局形式还不够，托盘输送线布局还得盯着三个关键因素。厂房的进出口位置是布局的底子，物流往哪个方向走，基本由它定；生产节拍和负载需求也不能忽视，WA2/WE2系列的托盘、齿形带或滚子链输送线，得按实际需求选，单位负载和输送速度可不能乱来，得跟上生产节奏；最后就是场地大小和建筑外形，输送线多长、模块化机构装在哪，都得跟着空间尺寸来，别让设备空着，也别白白浪费了场地。
