一文详解电动汽车电动压缩机设计要点

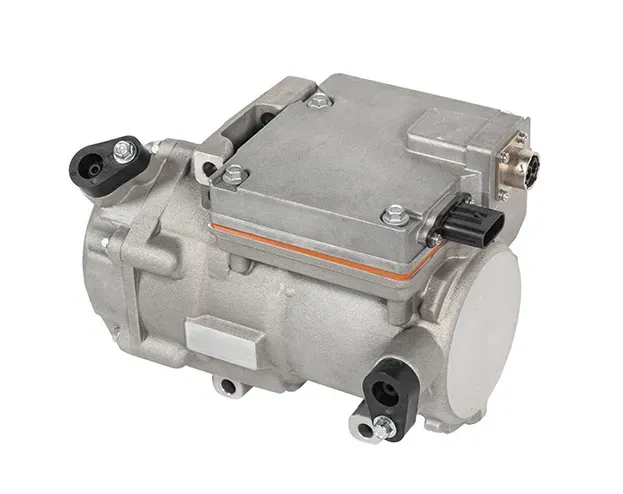

在电动汽车热管理系统中，电动压缩机作为最复杂的一个部件也是单价值最高的部件，目前被众多国际品牌占据主要市场，本文基于特斯拉Model Y电动压缩机拆解，简单谈谈电动压缩机设计中的一些核心要点。

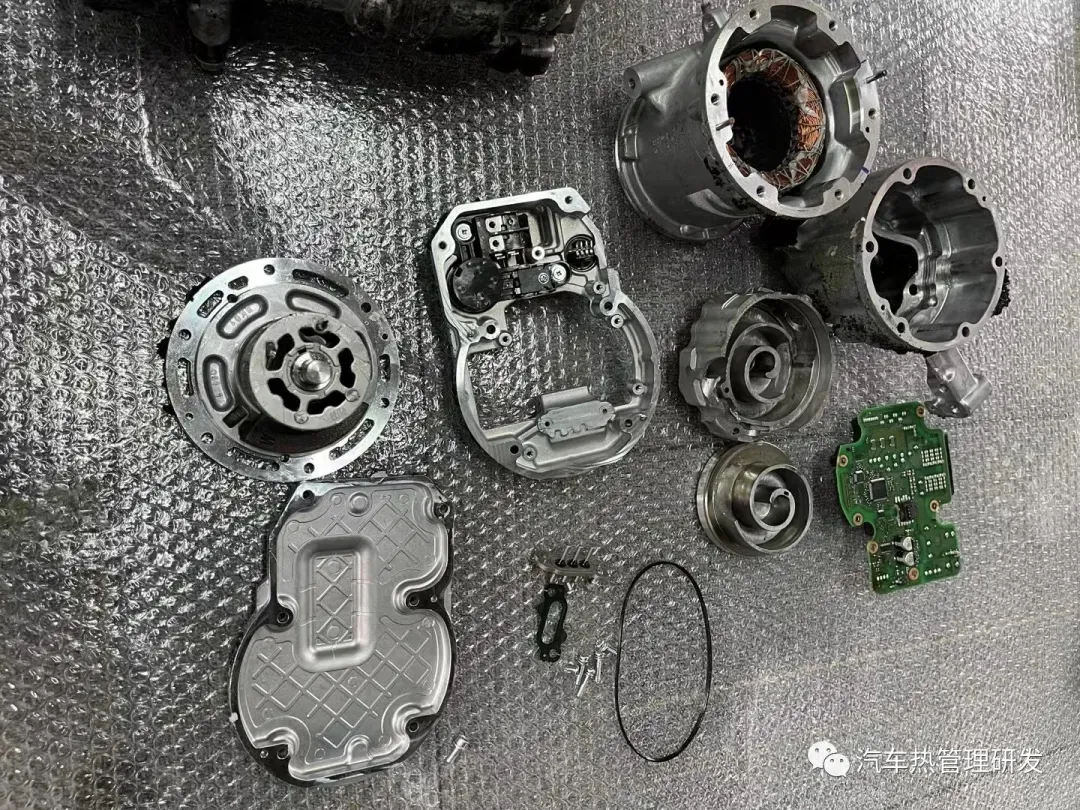

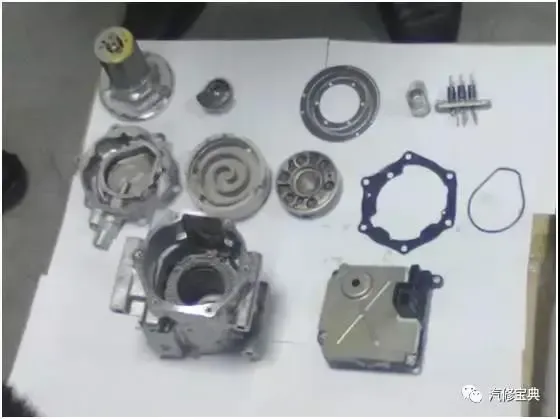

电动压缩机结构上主要可以分解为三个部分，分别承担不同的核心功能，涉及到的专业知识有比较大的区别，在压缩机开发过程中也大体会分成不同的团队甚至不同公司同步开发，本文将基于以下三块化分别介绍设计要点：
压缩机构，主要负责制冷剂压力提升
电机，主要负责提供扭矩驱动压缩机构
电控部分，主要负责与上层控制器通讯并控制压缩机电机运行
压缩机构
压缩机构通常由传统压缩机厂自己开发，这部分基本使用的是涡旋式。对于压缩机构，核心指标主要包括容积效率、振动噪声等。

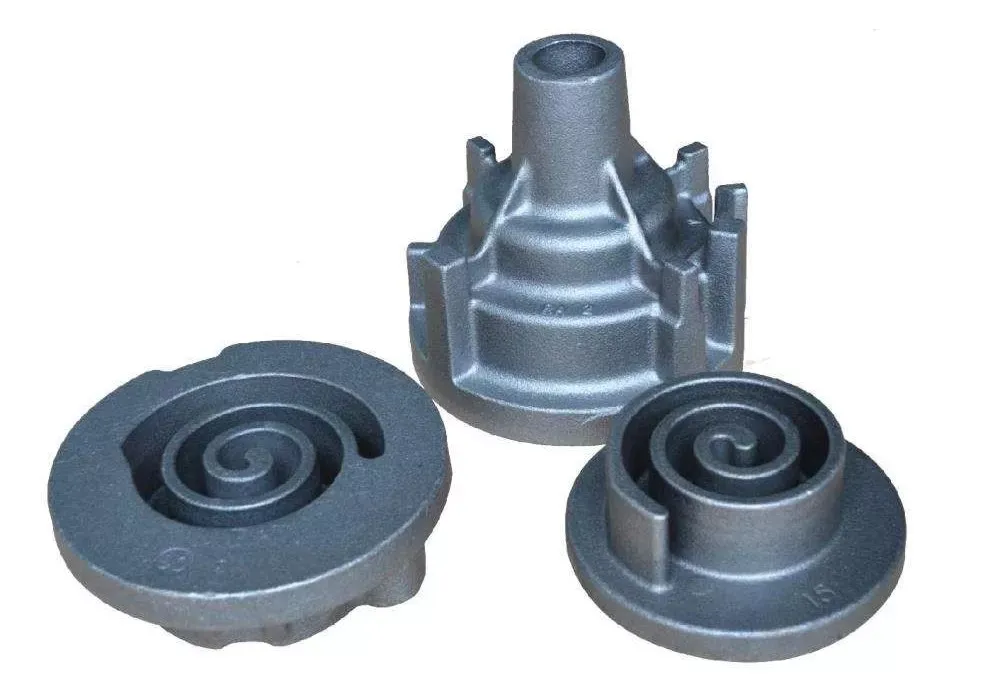

涡旋盘

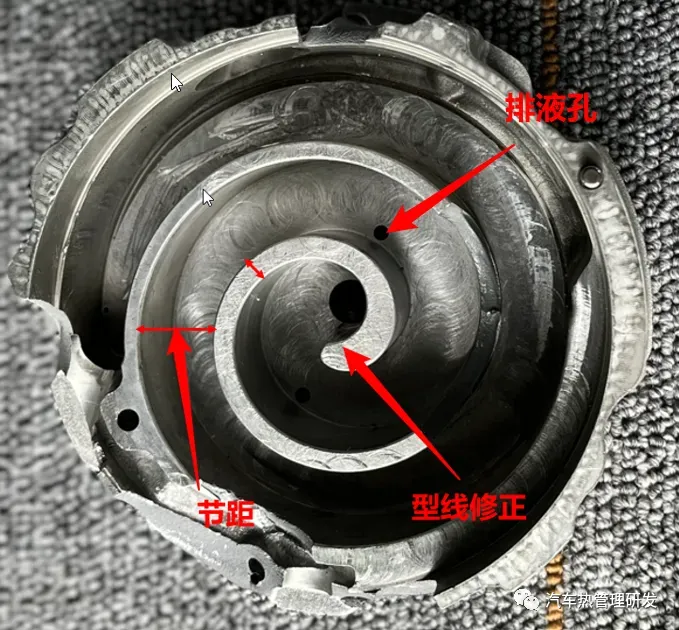

涡盘螺旋型的构造，称之为型线。动静盘采用相同理论线型设计，型线设计是压缩机构最核心的部分，这部分决定了最基本的排量。圆渐开线的设计采用较多，节距、壁厚、齿高、圈数都是基本的设计参数，目前基本很多都是通过调整齿高来改变排量。圈数增加可以提升压比，车用压比基本都一样所以圈数都差不多。齿高壁厚则根据材料许用应力来设计，同时要考虑涡齿根部机加工倒角防止应力集中。
型线修正影响排气效率以及生产加工效率，型线修正常用的是双圆弧修正，也有直线修正，三菱采用的称为3D型线的方案则又是一类比较特别的方案。
涡盘的表面涂层或者表面处理也是影响压缩机寿命的核心要点，这部分考虑粘接强度、表面耐磨、线密封效率等，化学镀镍比较常见，阳极氧化的方案也有见过，当然还有如翰昂CO2压缩机铁质涡盘用的磷化处理。
涡盘设计还要考虑耐液击，由于液体几乎不可压缩，通过在特定位置设置排液孔，当有大量液体存在的时候由于压力较高通过排液孔释放，从而防止压缩机失效。
防旋机构

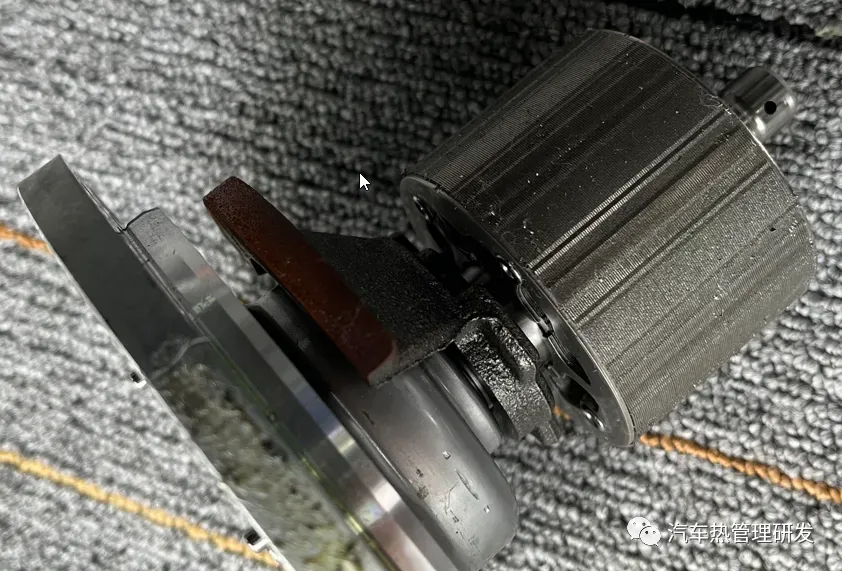

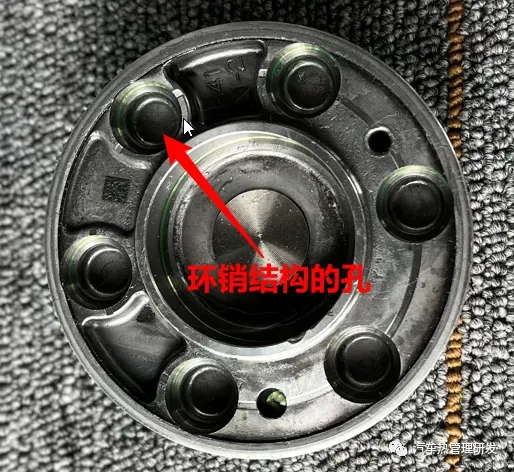

防旋机构是用来防止动涡旋盘自转的机构，目前所用较多的有以三菱为代表的十字滑环，以电装为代表的环销结构。如图的就是环销结构的。防旋机构的设计会很大程度影响噪音，很多压缩机启、停会有异响就是防旋机构产生的。十字滑环从振动噪声角度来说就不如环销结构。

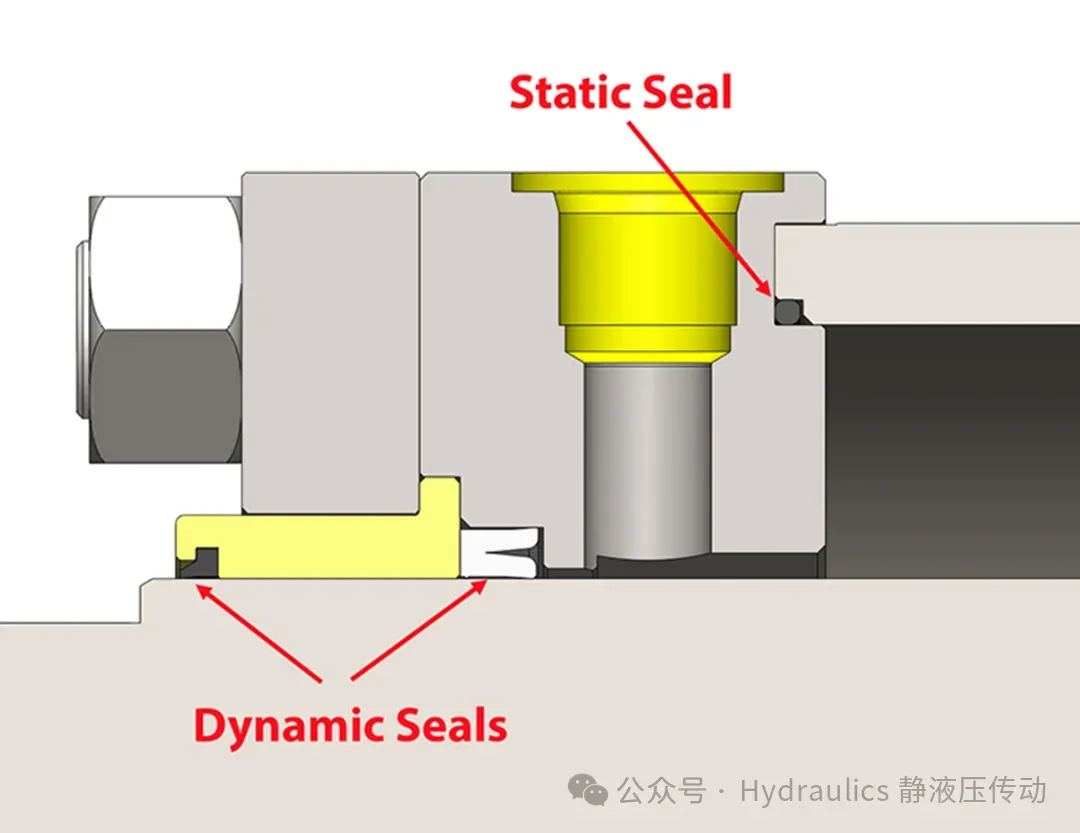

密封系统
压缩机的密封，包括涡盘密封以及外壳密封，很难说是单一结构，姑且以系统来表述。背压设计目前应用越来越多，通过引入排气压力到静盘背面，使动静盘结合面贴紧减少泄露，背压设计要考虑流量控制，否则会密封不好或者机械损耗过大。另一种涡盘密封设计是采用齿顶防止密封垫圈的方式，这种方式在电动压缩机里面不多见。
涡旋密封系统方案确定之后，对应也会影响壳体密封方式的选择。选择背压结构可以比齿顶密封圈的方式更好的吸收容差，外壳密封可以选择缸盖垫的形式，而齿顶密封垫的方案最好配合外壳O型圈密封。

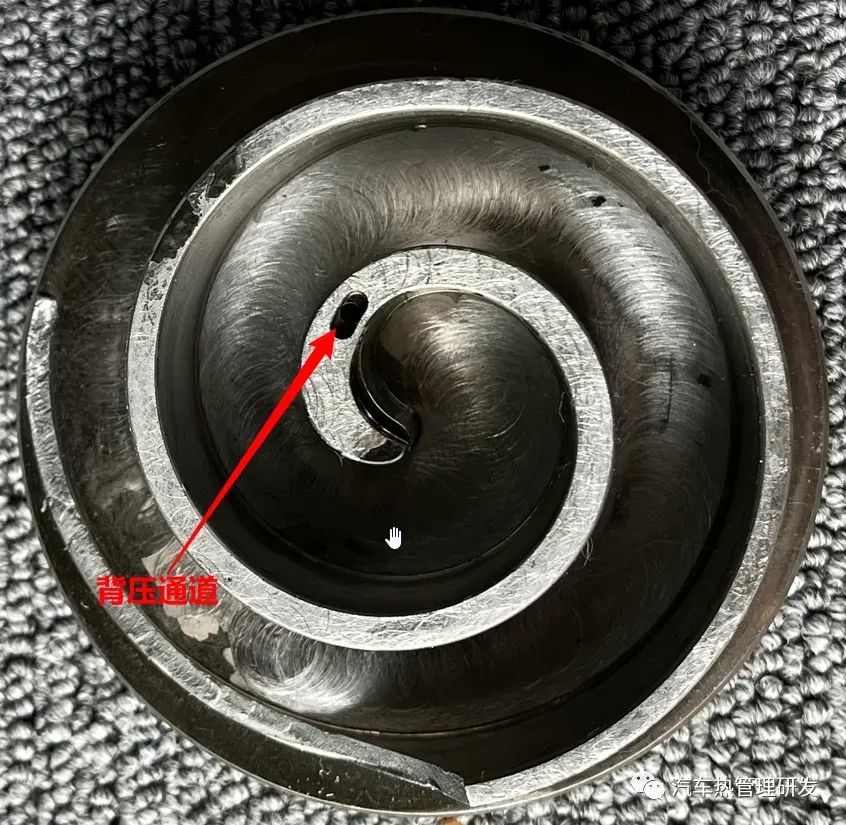

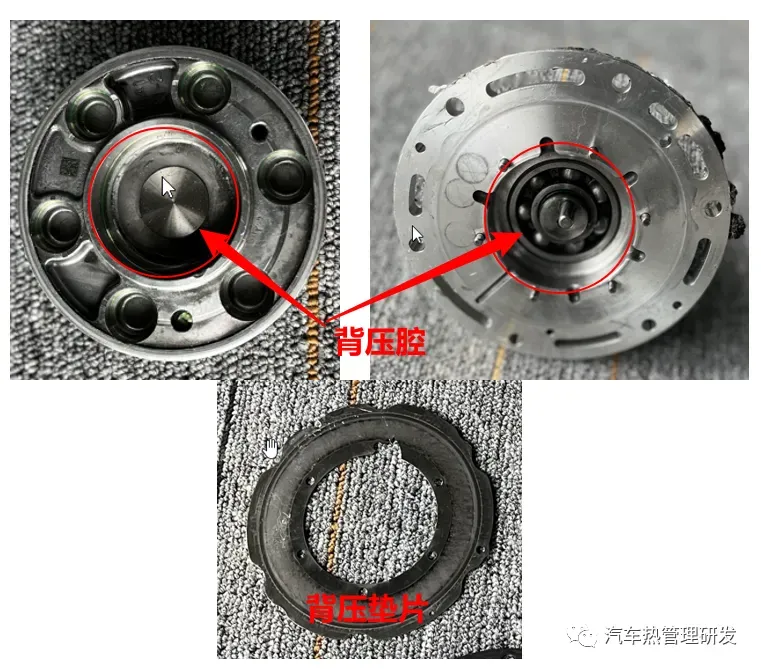

拆解的电装压缩机采用了背压方案，而且背压的设计比较特别，采用齿顶打孔的方案，当涡盘旋转到特定角度时连通排液。
排气通道

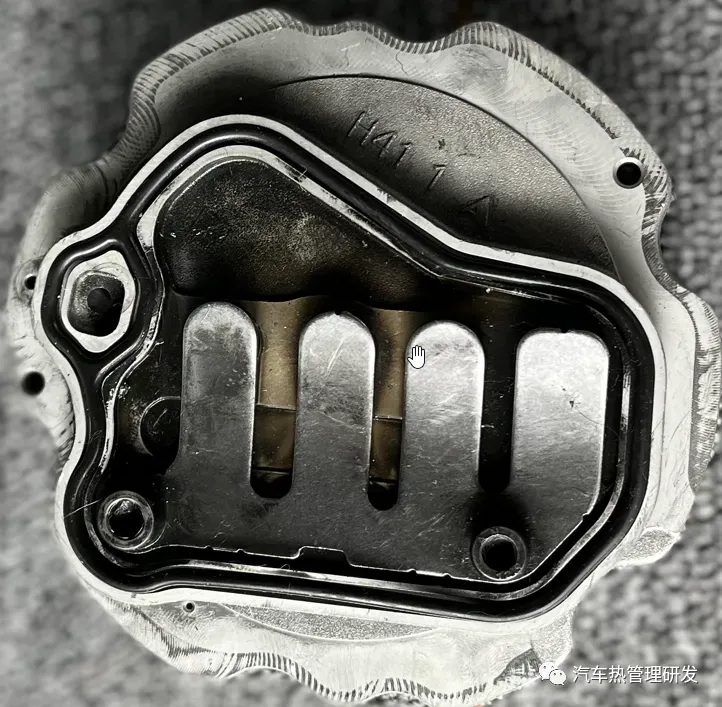

排气回路第一个设计要点就是排气口及背面排气阀片的设计，排气阀的强度、形状、开启角度将影响排气效率以及排气噪声。
后盖及静盘之间构成的排气腔，则有消除排气脉动及噪音的功能，排气腔的设计还要兼顾压力损失，通常来说排气腔容积大一点会比较好。

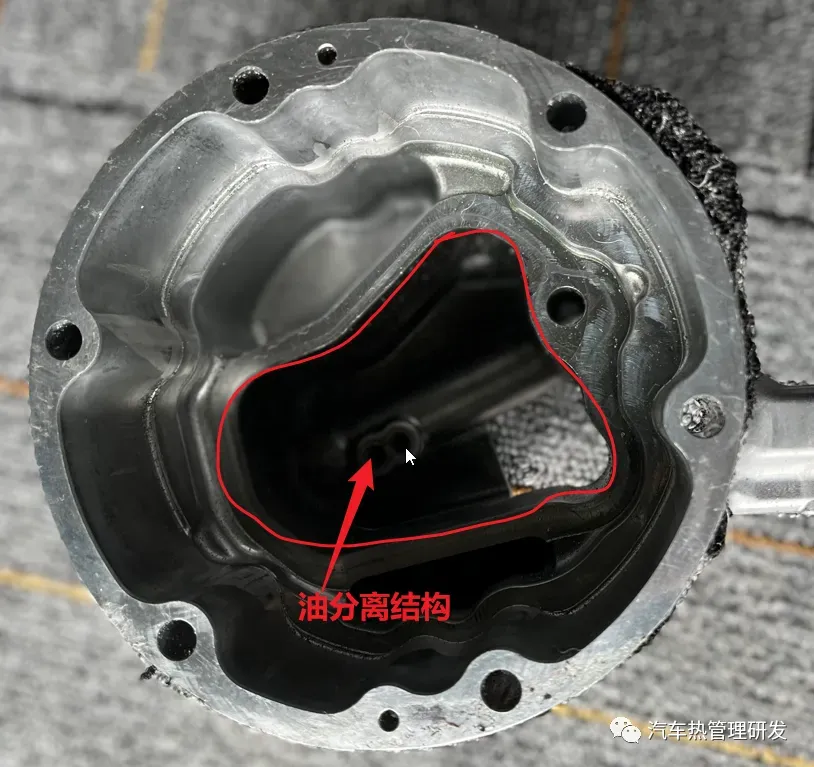

拆解的电装的压缩机采用离心式的油分离结构，这种结构设计的核心要点是离心孔位置选择、孔径设计。
电机部分
电机部分又是一个独立的领域，这部分通常分包给电机厂设计制造，其核心指标包括电机效率、扭矩、噪声等。
电机定子

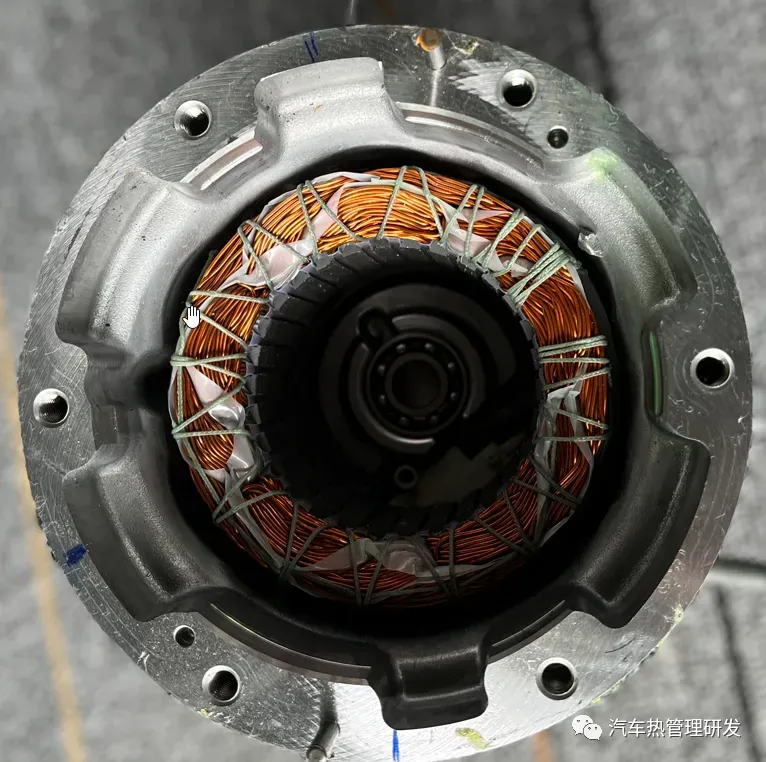

车用电动压缩机一般都用的永磁同步电机，电机定子首先就要选择集中绕组或者分布式绕组。图中采用了分布式绕组，这种方式效率高，但轴向长、成本高，在电动车主驱电机上使用多一点，大部分压缩机会选择使用集中式绕组。
电机的极对数设计也是一个重要的设计指标，将直接影响电机核心的扭矩值，一般34cc压缩机会需要大概7Nm左右的扭矩，大概对应一般会用几个极对数倒没太注意过，另外极对数的选择也会影响到最终的阶次噪声。
线圈的绝缘设计也是需要重点考虑的一个因素，由于线圈长时期浸泡在制冷剂与油的混合物中，甚至是浸泡在液态制冷剂中，因此绝缘要求相对较高，漆包线的材料选择、漆膜厚度都是关键要素。
电机转子
永磁体的材料选择以及材料成分的配比，对磁铁的性能影响很大，钕、铽、镝这些稀土对于晶格结构及最终的磁通量影响非常大，最终影响到电机的扭矩以及效率。
电机转子设计一般使用硅钢片控制铁损，硅钢片材料、形状设计都是要点。另外，电机的气隙设计也是需要详细考虑的点，大了影响效率，小了影响散热，以及噪声也受气隙影响。
电控部分
电控部分很多压缩机厂会交给专门的控制器供应商来负责，最终由压缩机厂商集成打包成总成销售。当然能力强的压缩机供应商也会自己全链条开发，比如国际大厂或者国内的海立之流。对于电控部分，主要是电效率和EMC等。
硬件电路

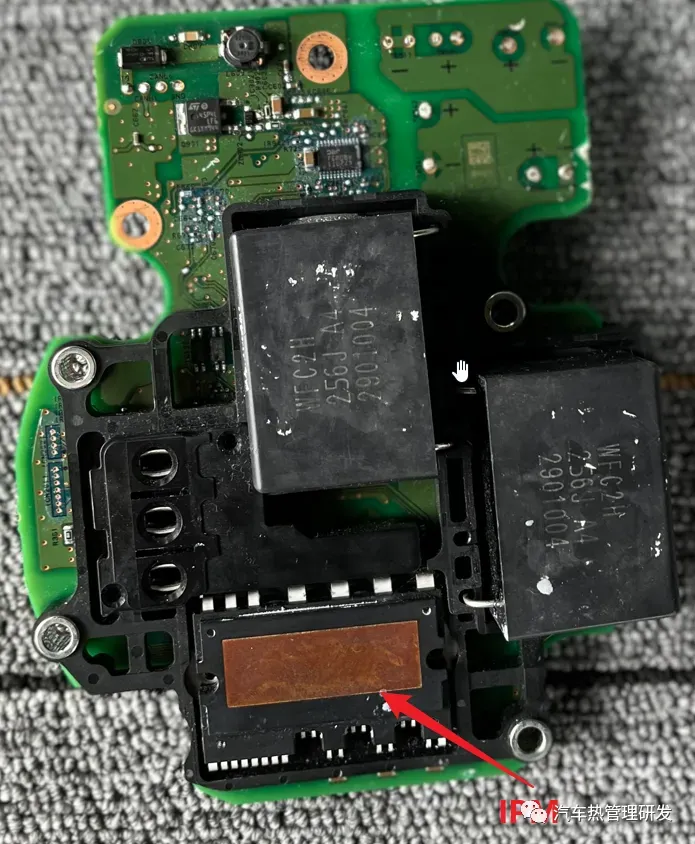

IPM或者IGBT的散热非常重要，采用硅胶或者绝缘导热垫的方案都有，硅胶涂敷厚度比较不好控制，导热垫要满足绝缘耐压等级也没有多少选择。
电路中Y电容的选择则会影响EMC，Y电容大了EMC好一些，但对整车电气架构的影响比较大，所以Y电容又需要限制在特定范围。Y电容这种体积大的器件，振动耐久可靠性需要仔细注意，防止焊接断裂。另外，还要注意到在标准《GB 18384-2020 电动汽车安全要求》对相关高压器件是有要求的，标准中规定了Y电容最大存储的能量0.2J。
对于高压安全来说，需要主要高压互锁，国内企业喜好用软件上报高压互锁，国际大厂喜欢使用硬件互锁。另外安全方面还要注意爬电距离，特定电压下压缩机需要相应的爬电距离，这个可以参考欧洲车企LV123的标准。
某些厂商对电动压缩机可能会提出功能安全要求，在硬件电路上对应就需要使用特定规格器件以及可能增加冗余电路。
软件控制
压缩机电机软件控制是压缩机供应商选择将控制器打包委外开发的核心原因。FOC控制的好坏或者算法的好坏，决定了电机的稳定性、噪声以及效率，这里面设计很多更深的细节，比如死区的控制，核心的FOC开发工程师基本上是市场上的抢手货。
IGBT的开关频率会影响效率以及IGBT的发热量和EMC表现，目前低于12kHz的比较多，目前市场上还有一些公司专注做SiC的控制，SiC的控制则又是另一个故事了。另外，高频开关有一个有意思的现象，会导致轴电压的产生，800v高压下轴电流增大，轴承电腐蚀可能需要纳入考虑。

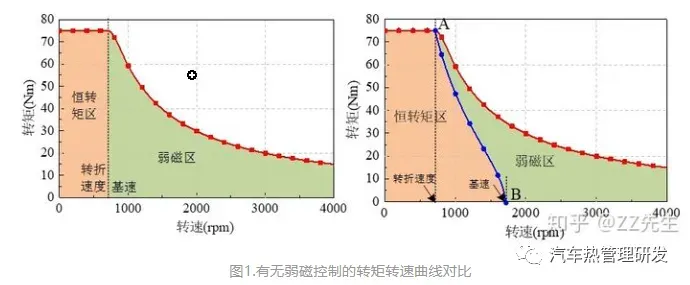

电机的弱磁控制则又是另外一门高深的学问，弱磁控制可以让特定设计的压缩机电机运行到更高的转速区间段，这里小白着实不懂，感兴趣的朋友可以进一步深入研究，比如可以参考这篇https://zhuanlan.zhihu.com/p/288031425
其他的上层应用比如通讯、诊断，相对而言则是根据客户需求按需开发，如果要压缩机本身实现OTA则可能还需要做硬件冗余。
来源：AUTO行家、盖世汽车
根据盖世汽车2025年1-12月电动压缩机装机量数据，国内市场呈现头部高度集中、本土企业主导、技术路线分化明显的竞争格局。弗迪科技以26.0%的市场份额位居榜首，全年装机量3,238,799套，核心依托比亚迪产业链垂直整合优势。华域三电、奥特佳等本土厂商紧随其后，TOP5供应商合计份额达73%，市场向头部集中趋势持续加速。威灵、海立等企业在细分赛道稳步增长，体现出本土供应链在技术与产能上的扎实积累。反观国际厂商，电装以1.8%份额排名第十，进一步凸显国内企业在成本控制与市场响应速度上的领先竞争力。

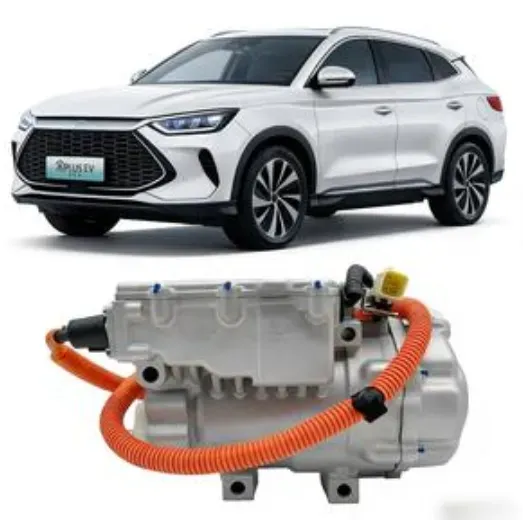

弗迪科技
弗迪科技作为比亚迪集团的核心零部件供应商，成立于 2020 年，是比亚迪 "弗迪系" 五大子公司之一。
公司专注于新能源汽车热管理系统、底盘悬挂、转向制动、智能座舱等十大领域，形成了全栈自研能力。在新能源压缩机领域，弗迪科技拥有绝对的市场优势，2024 年市场份额高达27.02%-32.4%，位居行业第一。
公司的明星产品包括全球首款量产的800V 碳化硅 12000rpm 高转速电动压缩机，该产品搭载具备高达 5 倍绝缘耐压能力的压缩机超高绝缘耐压技术和可降低损耗 80% 的 SiC 碳化硅压缩机电控方案。2024 年 12 月，公司第 1000 万台电动压缩机正式下线。
产品已配套比亚迪全系车型，并成功进入长城、长安、蔚来、理想、小鹏等外部车企供应链。
华域三电
华域三电汽车空调有限公司成立于 2004 年，是华域汽车系统股份有限公司与日本三电株式会社、德国贝洱有限公司等共同组建的中日合资企业。
公司总部位于上海，专业从事汽车空调压缩机、热管理系统集成产品的研发、生产和销售，拥有 25 年 CNAS 认可经验，累计生产压缩机超过 1.2 亿台。
公司在新能源汽车热管理领域具有领先地位，2025 年压缩机销量达928 万台，国内市场占有率达25%。
在电动压缩机市场，华域三电市场份额为14.7%-16.5%，位居行业第二。公司的核心产品包括变频涡旋压缩机，支持宽转速调节（2000-8000rpm），能效比提升 25%；轻量化压缩机采用铝镁合金壳体，重量减轻 30%。
技术特点方面，公司拥有第四代变排量技术，噪音控制在 38dB 以下，适配大众、通用等主流平台。
重庆建设
重庆建设隶属于中国兵器装备集团，是一家拥有深厚技术积累的老牌军工企业转型而来的汽车零部件供应商公司主要从事车用空调压缩机生产和销售，产品涵盖旋叶式铁质和铝质压缩机、活塞斜盘式定排量压缩机、活塞斜盘式变排量压缩机和电动压缩机等技术平台，覆盖 32cc 至 480cc 排量范围。
在新能源转型方面，重庆建设凭借军工技术优势，在电动压缩机领域取得了显著进展。公司的旋叶式压缩机成本低至 600 元 / 台，具有明显的成本优势，主要适配微型车市场；涡旋式压缩机则主打高效制冷，适配中端车型。
通过铸造工艺优化，公司实现了材料成本降低 12% 的突破。主要配套客户包括长安汽车、东风小康、力帆等国内车企。
奥特佳
奥特佳新能源科技股份有限公司成立于 2002 年，是国内汽车热管理领域的龙头企业。公司形成了 "汽车空调压缩机 + 汽车空调系统 + 储能电池热管理" 的全链条产业布局，其中全资子公司南京奥特佳是 "全世界领先的涡旋式汽车空调压缩机生产商"。
在新能源汽车领域，奥特佳表现尤为突出，电动压缩机市占率超过30%，2024 年销量达707 万台，同比增长 21.54%。
公司的核心产品包括高转速涡旋压缩机，转速达 12000rpm，适配 4C 快充车型；低温热泵压缩机在 - 30℃低温环境下制热效率提升 40%。
技术特点方面，公司采用航天级精密铸造工艺，产品寿命延长至 15 年。
主要配套客户包括特斯拉、比亚迪、吉利、奇瑞、长安、理想等国内外知名车企。
海立股份
海立股份（600619）是全球第三大空调压缩机供应商，非自配套领域排名第一，市场份额约 15%。
公司成立于 1992 年，总部位于上海，是一家具有深厚技术积累的上市公司，2025 年总市值 203.83 亿元。
在新能源汽车热管理领域，海立股份展现出强大的技术创新能力。2025 年 4 月上海国际车展，公司发布了多款突破性产品，包括R290 冷媒热管理剂侧集成模块（体积和重量双双下降 10%）、低温热泵自加热压缩机（可在 - 40℃低温环境下带液运行）、低温热泵集成化压缩机（减重 15%）。
公司还推出了世界首款 R744 冷媒商用车电动压缩机，引起了行业广泛关注。在市场表现方面，2025 年海立新能源电动压缩机销量为 94.17 万套，市场份额 7.8%。主要配套客户包括蔚来、金龙客车、中通客车等。

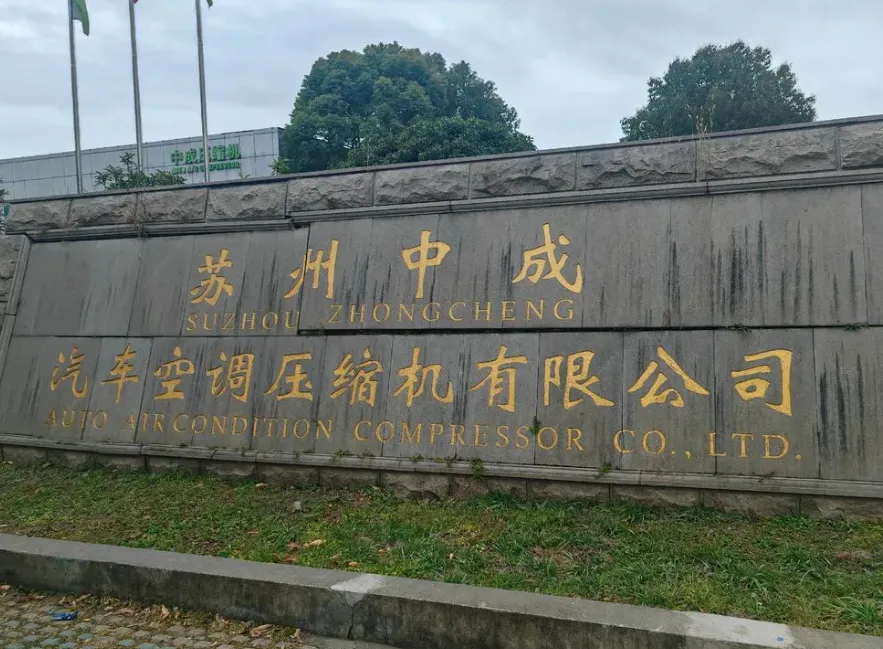

苏州中成
苏州中成新能源科技股份有限公司成立于 2004 年，位于江苏吴江国家级工业开发区，是国内最大的纯民营汽车空调压缩机企业。公司于 2002 年开始汽车空调压缩机的研发制造，现产品涵盖六大系列，包括单向定排量、双向定排量、内控式变排量、外控式变排量、涡旋式及电动新能源压缩机公司在新能源热管理领域取得了显著成就，成功入选第四批国家级专精特新 "小巨人" 企业。核心产品包括 16CC~86CC 高效制冷压缩机、超低温热泵压缩机、二氧化碳压缩机、R290 压缩机等，其中超低温压缩机在 - 40℃环境下启动性能优异，储能热管理压缩机支持 V2G 双向充放电，效率达 92%。通过自研冷媒旁通技术，公司实现了低温制热效率提升 30% 的突破。2025 年 6 月，公司投资 10 亿元建设年产 300 万台电动压缩机项目，项目建成后将实现电池冷却、座舱温控、电机散热三合一功能。
松芝股份
松芝股份是国内知名的汽车热管理系统供应商，专注于汽车空调系统及相关零部件的研发、生产和销售。公司在新能源汽车热管理领域布局较早，产品涵盖电动压缩机、热泵空调系统、电池热管理系统等核心部件。
公司的技术特色在于系统集成能力，能够为客户提供从单一部件到整体热管理解决方案的全方位服务。在电动压缩机领域，松芝股份开发了多款适配不同车型的产品，包括适用于乘用车的高效涡旋压缩机和适用于商用车的大功率电动压缩机。公司还在热泵技术方面取得了重要突破，其热泵系统能够在 - 25℃的低温环境下正常工作，有效解决了新能源汽车冬季续航衰减的问题。主要客户包括比亚迪、蔚来、理想、小鹏等新能源车企。

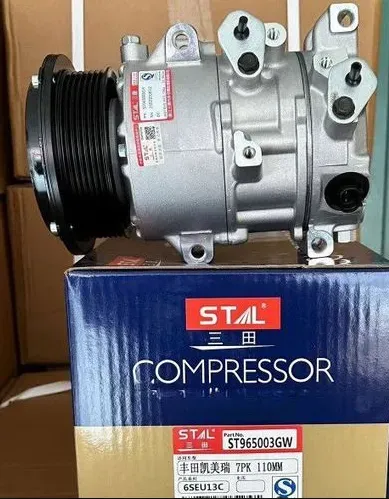

三田
三田作为国内汽车热管理领域的专业供应商，专注于汽车空调压缩机及相关系统的研发制造。公司在传统压缩机领域具有深厚的技术积累，近年来积极向新能源汽车热管理领域转型。
公司的产品体系涵盖了从传统压缩机到电动压缩机的全系列产品。在新能源领域，三田重点发展了涡旋式电动压缩机，该产品具有高效率、低噪音、轻量化等优势。公司还在热泵技术方面进行了大量研发投入，开发了适用于不同气候条件的热泵系统。通过持续的技术创新和产品升级，三田在激烈的市场竞争中占据了一席之地，成为多家自主品牌车企的重要供应商。
麦谷
麦谷是一家专注于新能源汽车热管理系统的高科技企业，在电动压缩机和热管理模块领域具有独特的技术优势。公司成立以来，一直致力于为新能源汽车提供高效、节能、环保的热管理解决方案。
公司的核心产品是集成式热管理模块，该产品将电动压缩机、电子膨胀阀、控制器等关键部件集成在一起，实现了系统的高度集成化和模块化。这种设计不仅提高了系统效率，还大幅降低了安装复杂度和成本。在电动压缩机技术方面，麦谷开发了多款适配不同电压平台的产品，包括 400V 和 800V 平台的产品。公司还在软件控制方面进行了深入研究，通过智能算法优化，实现了压缩机的高效运行和精确控制。
浙江威乐
浙江威乐是一家专业从事汽车热管理系统研发制造的企业，在新能源汽车电动压缩机领域具有较强的技术实力。公司通过持续的技术创新和产品升级，已成为国内新能源汽车热管理领域的重要参与者。
公司的主要产品包括电动压缩机、热泵系统、电池热管理系统等。其中，电动压缩机是公司的核心产品，采用了先进的永磁同步电机技术和高效的涡旋压缩技术，具有效率高、噪音低、可靠性强等特点。在技术创新方面，浙江威乐开发了多项专利技术，包括压缩机的智能控制算法、高效换热技术等。公司还注重产品的模块化设计，能够根据客户需求快速定制化产品。主要客户涵盖了国内多家新能源车企。
南京协众
南京协众是一家在汽车热管理领域具有重要地位的企业，专注于汽车空调系统及零部件的研发制造。公司凭借多年的技术积累和创新能力，在新能源汽车热管理市场占据了一席之地。
公司的产品体系包括传统汽车空调系统和新能源汽车热管理系统两大类。在新能源领域，南京协众重点发展了电动压缩机和热泵系统。公司的电动压缩机采用了先进的变频技术，能够根据工况自动调节输出，实现了高效节能。在热泵技术方面，公司开发了适用于不同温度环境的热泵系统，能够在保证制热效果的同时，最大限度地降低能耗。公司还在系统集成方面具有优势，能够为客户提供从设计到制造的一站式服务。
法雷奥
法雷奥作为全球领先的汽车零部件供应商，在新能源汽车热管理领域具有强大的技术实力和市场地位。法雷奥在华业务涵盖了从研发到生产的全产业链布局，为中国新能源汽车市场提供了大量高品质的产品和解决方案。
在电动压缩机领域，法雷奥推出了多款创新产品，包括集成式电动压缩机和热泵压缩机。公司的集成式电动压缩机将压缩机、电机、控制器集成在一起，大幅减少了系统复杂度和重量。在热泵技术方面，法雷奥开发了先进的热泵系统，能够实现 - 30℃至 55℃的全温域运行，COP 值达到 2.5 以上。公司还在软件和控制系统方面具有优势，通过智能算法实现了热管理系统的优化控制。法雷奥的客户包括宝马、奔驰、大众、比亚迪等国内外知名车企。
康普瑞
康普瑞是一家具有国际背景的汽车热管理系统供应商，在电动压缩机和热管理模块领域具有先进的技术和丰富的经验。公司通过引进国际先进技术并结合中国市场需求，开发了一系列适合中国新能源汽车市场的产品。
公司的核心产品是高效电动压缩机，采用了先进的涡旋技术和永磁同步电机技术，具有高效率、低噪音、长寿命等特点。在热管理模块方面，康普瑞开发了集成式热管理系统，能够实现电池冷却、座舱加热、电机散热等功能的一体化管理。公司还在系统集成和控制算法方面进行了大量研发，通过智能化控制实现了系统的最优运行。主要客户包括多家合资品牌和自主品牌车企。
马勒
马勒作为全球领先的汽车零部件供应商，在新能源汽车热管理领域有着深厚的技术积累和广泛的市场布局。马勒在华设立了多个研发中心和生产基地，能够为中国客户提供本地化的产品和服务。
在电动压缩机领域，马勒推出了多款创新产品，包括适用于乘用车的紧凑型电动压缩机和适用于商用车的大功率电动压缩机。公司的产品采用了先进的材料和工艺，具有高效率、低振动、低噪音等优势。在热管理系统方面，马勒开发了集成式热管理模块，能够实现多热源的协同管理。公司还在热泵技术方面取得了重要突破，其热泵系统能够在极端温度条件下正常工作。马勒的客户涵盖了宝马、奔驰、奥迪、大众等豪华品牌以及比亚迪、蔚来等新能源车企。
电装
电装作为全球顶级汽车零部件供应商，在新能源汽车热管理领域具有绝对的技术领先优势。电装在华通过合资和独资的方式，建立了完善的研发和生产体系，为中国新能源汽车市场提供了大量高品质产品。
在电动压缩机领域，电装推出了多款革命性产品，包括采用 SiC（碳化硅）技术的高效电动压缩机，该产品能够在 800V 高压平台下高效运行，大幅提升了系统效率。电装还开发了世界领先的热泵系统，其热泵系统能够在 - 35℃的极寒环境下正常工作，COP 值达到 3.0 以上。在系统集成方面，电装的热管理系统能够实现电池、电机、座舱的一体化热管理，通过智能算法优化，实现了能耗的最小化。电装的客户包括丰田、本田、比亚迪、蔚来等知名车企。
德昌
德昌作为国际知名的汽车零部件供应商，在新能源汽车热管理领域有着独特的技术优势。德昌在华业务主要通过合资公司开展，致力于为中国新能源汽车市场提供先进的热管理解决方案。
公司的核心产品是高效电动压缩机，采用了先进的电机控制技术和压缩技术，具有高效率、高可靠性的特点。德昌还在热管理系统集成方面具有优势，能够为客户提供从单一部件到整体系统的全方位服务。在技术创新方面，德昌开发了多项专利技术，包括压缩机的智能控制算法、高效换热技术等。公司的产品主要配套于中高端新能源车型，客户包括多家合资品牌和自主品牌车企。
光裕
光裕是一家具有国际背景的汽车热管理系统供应商，在电动压缩机和热管理模块领域具有先进的技术和丰富的经验。公司通过技术引进和自主创新相结合的方式，开发了一系列适合中国市场的产品。
公司的主要产品包括电动压缩机、热泵系统、热管理模块等。在电动压缩机技术方面，光裕采用了先进的涡旋技术和永磁同步电机技术，产品具有高效率、低噪音、轻量化等特点。在热管理系统方面，公司开发了集成式热管理解决方案，能够实现电池热管理、座舱温控、电机散热等功能的一体化管理。光裕还在系统优化和控制算法方面进行了深入研究，通过智能化控制实现了系统的高效运行。
博世
博世作为全球最大的汽车零部件供应商之一，在新能源汽车热管理领域投入了大量资源，推出了一系列创新产品和解决方案。博世在华建立了完善的研发和生产体系，能够快速响应中国市场的需求。
在电动压缩机领域，博世推出了集成式电动压缩机，该产品集成了压缩机、电机、控制器和功率电子模块，实现了高度集成化。公司的产品采用了先进的 SiC 技术，能够在 800V 高压平台下高效运行。在热管理系统方面，博世开发了智能化热管理解决方案，通过 AI 算法实现了系统的自适应控制。博世还在热泵技术方面取得了重要进展，其热泵系统能够实现 - 30℃至 55℃的全温域运行。博世的客户包括大众、宝马、奔驰、比亚迪、蔚来等知名车企。
跃博
跃博是一家专注于新能源汽车热管理系统的高科技企业，在电动压缩机和热管理模块领域具有独特的技术优势。公司通过持续的技术创新和产品升级，已成为国内新能源汽车热管理市场的重要参与者。
公司的核心产品是高效电动压缩机，采用了先进的永磁同步电机技术和涡旋压缩技术，具有高效率、低噪音、长寿命等特点。在热管理模块方面，跃博开发了集成式热管理系统，能够实现电池冷却、座舱加热、电机散热等功能的一体化管理。公司还在软件控制方面进行了大量研发，通过智能算法优化，实现了系统的最优运行。跃博的产品主要配套于自主品牌新能源车型，在性价比方面具有明显优势。
博泽
博泽作为一家具有百年历史的德国汽车零部件供应商，在新能源汽车热管理领域展现出了强大的创新能力。博泽在华设立了多个研发中心和生产基地，能够为中国客户提供本地化的产品和服务。
在电动压缩机领域，博泽推出了多款创新产品，包括适用于不同车型的高效涡旋压缩机。公司的产品采用了先进的材料和工艺，具有高效率、低振动、低噪音等优势。在热管理系统方面，博泽开发了集成式热管理解决方案，能够实现多热源的协同管理。公司还在系统集成和控制算法方面进行了大量研发，通过智能化控制实现了系统的优化运行。博泽的客户涵盖了宝马、奔驰、奥迪等豪华品牌以及多家自主品牌车企。
英华特
英华特是一家在新能源汽车热管理领域具有重要地位的企业，专注于电动压缩机和热泵系统的研发制造。公司通过引进国际先进技术并结合自主创新，开发了一系列适合中国市场的产品。
公司的核心产品是高效电动压缩机和先进的热泵系统。在电动压缩机技术方面，英华特采用了先进的涡旋技术和永磁同步电机技术，产品具有高效率、低噪音、轻量化等特点。在热泵技术方面，公司开发了适用于不同气候条件的热泵系统，能够在 - 25℃的低温环境下正常工作。英华特还在系统集成方面具有优势，能够为客户提供从设计到制造的一站式服务。公司的产品主要配套于自主品牌新能源车企，在性价比和技术先进性之间找到了良好的平衡。
威灵汽车部件有限公司
成立于 2019 年 5 月 20 日，是美的集团工业技术事业群旗下的汽车部件公司，作为美的集团战略转型的重要载体，公司依托集团深厚的机电产品技术和全球规模化生产优势，专注于新能源汽车核心零部件的研发与制造。
公司凭借卓越的技术创新能力和产品质量，获得了多项国家级和行业级荣誉认定。公司被认定为高新技术企业、国家知识产权优势企业、省级专精特新中小企业、省级工业设计中心、省级创新型中小企业。
在新能源汽车压缩机总成领域，安徽威灵汽车部件有限公司已成为行业领军企业。公司专注于新能源汽车的热管理、底盘执行等关键领域，产品涵盖电动压缩机、热管理集成模组、EPS 转向电机、电子水泵、电子膨胀阀、电磁阀等核心部件。公司产品覆盖800V、400V 电压平台，支持多种冷媒（R290、CO2、传统冷媒），为整车热管理提供全面解决方案。
公司为市场提供了多款行业标杆产品。其中，全球首款量产的 800V 碳化硅 12000rpm 高转速电动压缩机是公司的明星产品，该产品搭载具备高达 5 倍绝缘耐压能力的压缩机超高绝缘耐压技术和可降低损耗 80% 的 SiC 碳化硅压缩机电控方案，凭借高转速、大冷量、低振动以及可靠品质等优势，直击新能源汽车充电慢、续航短等痛点。

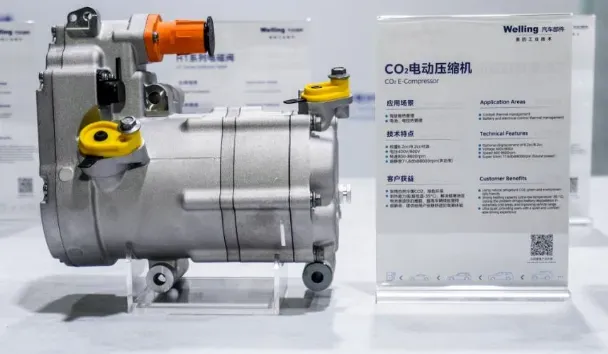

在环保冷媒领域，公司推出的CO2 转子式电动压缩机是乘用车历史上的首款转子式电动压缩机产品，采用自然冷媒二氧化碳，制热效率高、运行噪音低，在 - 35℃极寒天气也能稳定制热。
作为全球首家获得联合国环保认证的 R290 压缩机量产企业，公司的 R290 冷媒压缩机支持 400V/800V 电压平台、33cc/40cc 排量以及 12000rpm 转速，实现了高效能与绿色环保的完美平衡。
最新企业动态显示，公司正处于快速发展期。2025 年 11 月，公司位于墨西哥蒙特雷的海外首个制造工厂正式投产，从 4 月启动建设至首台产品下线仅用时 7 个月，标志着公司 "国内 + 海外" 联动制造网络体系的形成。2025 年 6 月，公司与小鹏汽车签署战略合作框架协议，双方将以电动压缩机等新能源汽车热管理产品与技术为核心，开启深度合作与联合研发。
安徽威灵汽车部件有限公司正以其在新能源汽车压缩机总成领域的技术领先优势、卓越的产品品质和完善的服务体系，成为中国新能源汽车产业链上的重要力量。公司致力于成为全球新能源车零部件核心供应商，为推动新能源汽车产业高质量发展贡献力量。
达因
安徽达因汽车空调为日本电装合资企业、国家高新技术企业，深耕汽车空调压缩机领域二十余年。公司专注摇盘式、斜盘式活塞压缩机及电动涡旋压缩机研发制造，拥有千余款机型，覆盖商用车、乘用车、工程车、冷藏车等全场景。依托电装全球技术体系，达因建立严苛 IATF16949 质量管控，产品通过多项国际认证，远销 30 余个国家和地区。公司具备年产百万台产能，核心优势为高可靠性、强适配性、全工况稳定，是一汽、东风、重汽、徐工等头部车企长期合作伙伴。在新能源转型中，达因加快电动压缩机迭代，聚焦低温热泵与高压平台适配，以合资技术 + 本土成本优势，成为售后与配套双市场主流供应商。
佳尔福
佳尔福科技是专注新能源低温热泵压缩机的高科技企业，具备电控、软件、压缩机一体化开发能力。公司核心团队拥有十余年电动涡旋压缩机量产经验，自主研发电机控制算法与底层软件，打造宽工况高效运行方案。产品覆盖 400V/800V 平台，主打超低温热泵、低噪节能、高集成度，可在 - 35℃稳定制热，有效提升冬季续航。公司建立全流程自动化产线与 ICT/FCT 检测体系，通过车规级可靠性验证，专为乘用与商用新能源车型提供定制化压缩机解决方案。凭借快速响应与技术落地能力，佳尔福已进入多家主流车企供应链，成为细分领域特色标杆。
普盛
广东普盛新能源成立于 2008 年，国家高新技术企业，专业研发生产车用电动涡旋压缩机。公司拥有 10 余年技术沉淀，产品排量覆盖 10–100cc 全系列，支持多种冷媒与电压平台，具备体积小、噪音低、能效高、稳定性强特点，广泛适配纯电、混动、商用车及改装空调。企业通过 ISO9001、IATF16949、E-MARK 认证，建设智能化产线与完备实验室，实现精密制造与全检出厂。普盛以 “国产化替代” 为目标，持续优化成本与性能，在经济型电动车与商用车市场占有率领先，是华南地区极具竞争力的电动压缩机专业制造商。
爱卫蓝
上海爱卫蓝新能源成立于 2016 年，坐落安亭汽车城，是集研发、制造、销售于一体的高新技术企业。公司专注新能源汽车电动压缩机与 ETE 热管理集成方案，产品覆盖 27–50cc 全排量，兼容 400V/800V 高压平台，适配纯电、插混、热泵系统。爱卫蓝以集成化、高效化、轻量化为方向，突破低噪 NVH 与高效电控技术，通过严苛高低温、振动、耐久验证，获得小鹏汽车 “十佳供应商” 等认可。客户覆盖比亚迪、理想、小鹏、现代等主流品牌，产品打入高端乘用与 800V 平台车型，成为热管理部件领域快速成长的新锐力量。

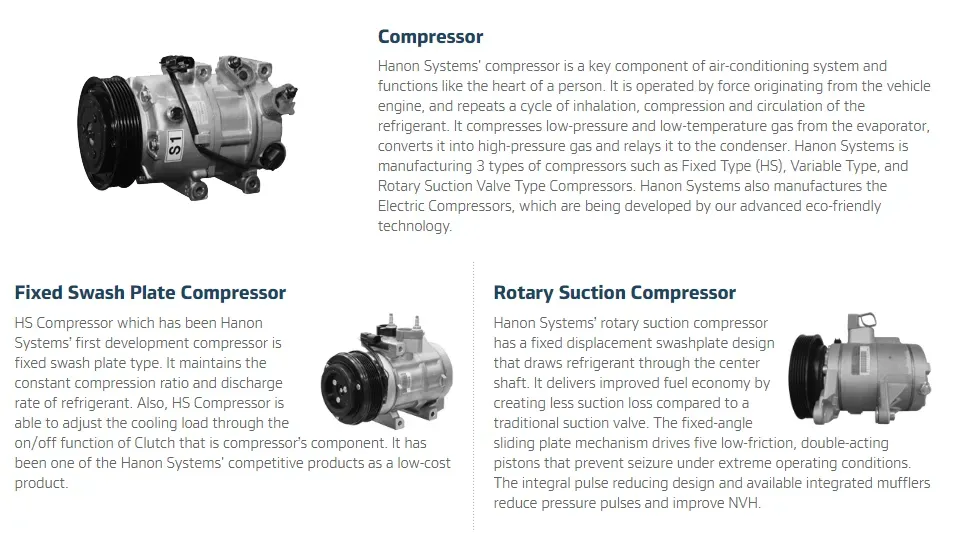

翰昂
翰昂系统（Hanon Systems）是全球热管理巨头，韩国上市企业，在 19 国布局 38 座工厂与 4 大研发中心。中国区通过合资与独资深度布局，与富奥、重庆建设等组建平台，专注电动压缩机、热泵系统、电池热管理总成。翰昂掌握CO₂热泵、高压集成、全温域温控核心技术，产品覆盖纯电、混动、燃料电池，为奔驰、宝马、现代、起亚、长安、长城等提供全套热管理解决方案。重庆工厂专注压缩机与热泵系统量产，数字化产线达全球标杆水平，以百年技术积淀与全球化交付能力，稳居国内高端热管理第一梯队。

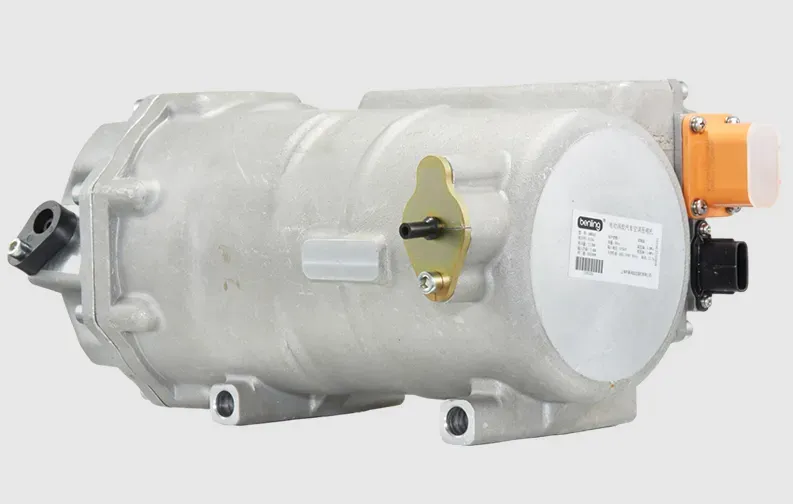

本菱
上海本菱新能源由双菱集团投资，国家级高新技术企业，专业制造汽车电动涡旋压缩机十余年。公司占地 6.6 万㎡，拥有国家级企业技术中心与认可实验室，专利 45 项，具备全流程自研自制能力。产品涵盖三大系列千余款型号，支持多冷媒、多电压，适配乘用、商用、轨道交通等场景。本菱建成OBF 智能工厂，实现全链路数字化管控，核心部件精密加工、控制器自主研发，100% 在线检测。产品以高耐久、低振动、宽温域著称，远销欧美、东南亚，是全球新能源车企与空调系统厂的稳定合作伙伴。
汤普悦斯
湖南汤普悦斯成立于 2016 年，源自华强电气压缩机事业部，国家高新技术企业，国内较早实现电动涡旋压缩机批量落地。公司专注乘用车、商用车、轨道交通用电动压缩机，主打半封闭卧式结构，具备中压回油、柔性涡旋、耐冲击、低噪音优势，配套永磁同步电机与正弦波矢量控制。公司拥有专利超百项，建设自动化精加工与无尘装配线，控制器自研自产，年产能 30 万台。产品批量配套北汽、福田、奇瑞、吉利、长城等，商用车标准化产线已投产，与地上铁等构建战略合作，成为商用车热管理核心供应商。
南方昌盛
江苏南方昌盛是南方精工控股子公司，专注新能源汽车压缩机总成，聚焦纯电乘用与商用车型。公司依托母公司精密轴承与制造优势，实现压缩机核心部件自研自制，36 道工序高度自动化。产品覆盖 400V 平台，主打高可靠性与成本优势，专为哪吒等新势力车型提供原装压缩机，在经济型纯电市场口碑突出。企业以 “稳定供货、快速迭代” 为核心竞争力，持续投入热泵与电控升级，2025 年完成增资扩产，产能与品质同步提升，成为华东地区细分市场优质配套商。
华涧新能源
华涧新能源由华培动力孵化，聚焦超高速电机与热管理核心部件，是国内少数掌握15 万–50 万转超高速离心压缩机量产技术的企业。团队源自清华、哈工大等院校，深耕流体力学、气悬浮、高压电控，产品包括 ACC 高速离心压缩机、HVEF 高压电子风扇、储能温控机组等，覆盖 48–1000V 宽电压。华涧通过 ISO26262 功能安全开发，产品通过三高严苛验证，同步进军新能源汽车、氢能、储能、低空经济，海外突破欧美韩整车项目，以 “高速高效、小型化、集成化” 构筑技术壁垒。
湖南贝特新能源
湖南贝特新能源成立于 2016 年，省级专精特新小巨人，专业制造电动涡旋压缩机。公司与西安交大、吉林大学产学研合作，掌握涡旋流体、永磁同步、变频控制、自诊断四大核心技术，产品排量 20–45cc，电压 12V–900V，转速最高 12000rpm。贝特建成现代化园区与精密加工中心，通过车规级认证，主打低能耗、低噪音、轻量化、高耐久，配套一汽、长安、奇瑞、江铃、吉利、陕汽等主流车企。公司完成多轮融资，持续扩产与技术升级，目标跻身国内电动压缩机前三，推动核心部件国产化。
旭星
旭星新能源（泰州 / 苏州）专注新能源汽车电动压缩机与低温热泵系统，深耕商用车与乘用车双赛道。公司攻克极寒运行难题，推出 CO₂与环保冷媒压缩机，在 - 40℃环境稳定启动制热，显著提升续航。产品覆盖轻卡、客车、乘用车型，配套东风、奇瑞、北汽福田、中通、宇通等，获得多家车企定点认可。旭星以 “低温高效、可靠耐用” 为卖点，建立完整研发与试验体系，持续优化电控与结构设计，在商用车热管理与北方寒区方案具备明显优势。
西安庆安
西安庆安制冷隶属航空工业庆安集团，军工背景高新技术企业，拥有三十余年压缩机研发制造经验。公司依托航空精密制造技术，打造车载卧式旋转压缩机、电动涡旋压缩机等系列产品，专利 265 项，通过 CCC、CE、UL、TÜV 等认证，年产能 500 万台。庆安以高可靠性、低振动、长寿命为核心优势，是格力、海尔、美的核心供应商，同步发力新能源车载压缩机，进军纯电与热泵市场。企业设国家级技术中心与博士后工作站，将航空精度注入民用制造，品质对标国际一线。
博马
博马科技是全球知名汽车热管理与动力部件供应商，深耕压缩机、冷却系统、涡轮增压配套领域。公司在华布局研发与制造基地，专注新能源电动压缩机、热管理集成模块，产品具备高效、低噪、轻量化特点，适配 400V/800V 平台。博马依托全球研发体系，在流体仿真、NVH 优化、电控集成方面优势显著，通过 IATF16949 与功能安全认证，为大众、奔驰、宝马、自主品牌提供高端配套。企业以系统解决方案能力见长，推动压缩机与热管理模块高度集成，助力整车能效提升。
曼德
曼德电子电器是长城汽车旗下核心热管理供应商，自主研发 + 全球布局，覆盖乘员舱、电池、电机电控全场景热管理。公司电动压缩机平台化设计，排量 27–55cc，支持高压平台，具备高效率、低噪音、轻量化、宽转速优势。曼德掌握热泵系统、电池快充温控、智能集成控制技术，产品配套哈弗、魏牌、欧拉、长城皮卡等全系车型，同步供应外部车企。企业拥有专利近千项，通过多项国际体系认证，保定、徐水基地年产能百万套，以 “整车级协同、全链条自研” 成为自主热管理标杆。
龙泉夏芝
龙泉夏芝热管理成立于 2023 年，专注新能源汽车空调压缩机与热管理系统，聚焦乘用与商用车型配套。公司依托浙江制造产业链优势，搭建压缩机研发、试验、量产体系，产品覆盖电动涡旋系列，主打高性价比、稳定可靠、快速交付。夏芝严格执行车规级生产标准，推进 NVH 与能效优化，适配主流纯电车型需求，快速切入售后与配套市场。企业以轻量化、模块化设计提升竞争力，布局热泵与集成热管理方向，成为西南地区新兴热管理部件供应商。
佛山车谊家
佛山车谊家专注汽车空调压缩机及热管理配件，深耕配套与售后双市场，产品覆盖传统与新能源车型。公司聚焦电动压缩机总成、阀类、管路等核心部件，以齐全机型、快速响应、高性价比构建优势，适配主流乘用、商用、网约车、改装车需求。车谊家建立完善品控与仓储物流体系，提供一站式热管理部件解决方案，在华南后市场与二三线配套市场占有率突出。企业紧跟新能源趋势，加快电动压缩机迭代，以贴近市场的灵活服务，成为终端信赖的专业供应商。
芜湖斯默创新科技有限公司
芜湖斯默创新科技有限公司成立于 2024 年 12 月，是专注新能源汽车热管理系统电动压缩机的创新型企业。公司聚焦800V 高压平台、超低温热泵、环保冷媒技术路线，已获空压机转子结构、轴承冷却结构等多项核心专利。其年产 150 万台电动压缩机产线项目获政府重点支持，达产后预计年销售收入 6.5 亿元。作为新兴企业，斯默通过榫卯连接技术提升传动可靠性，冷却通道一体化设计降低能耗，产品正配套多家新势力车企，成为华东地区快速崛起的热管理部件供应商。
湖南华达汽车空调有限公司
湖南华达汽车空调成立于 1996 年，是法雷奥集团合资企业。公司专注汽车空调压缩机全系列产品，年产传统压缩机 30 万台，配套一汽、二汽等车企。在新能源领域，华达开发电动压缩机零部件，参与比亚迪等车企配套。其生产的动静盘产品市占率 45.6%，配套超 310 万台新能源车。依托法雷奥全球技术体系，华达正加速向热泵系统集成转型，目标成为国内热管理系统核心供应商。
芜湖西菱新动能科技有限公司
芜湖西菱新动能是西菱动力（300733）全资子公司，专注EV 压缩机、EPS 电机、空气弹簧等新能源部件。公司拥有 16 项专利，其中空压机转子榫卯连接技术提升传动效率 30%，轴承冷却通道一体化设计降低能耗 15%。其年产 50 万台 EV 压缩机项目已启动，产品适配 400V/800V 平台，正与多家主机厂开展联合开发。作为上市公司战略布局，西菱新动能将依托集团资源，在电动压缩机领域实现快速突破。
浙江凌昇动力科技有限公司
浙江凌昇动力是零跑汽车全资子公司，聚焦电驱系统、热管理及智能化控制。公司开发的直触式蒸发冷却电驱技术，通过相变介质直接换热，散热效率提升 50%。其电动压缩机适配 400V 平台，已配套零跑全系车型，并与标致雪铁龙签署电驱合作协议。凌昇动力总投资 24.5 亿元的电驱项目 2025 年投产，将形成年产百万台级产能，目标成为全球领先的新能源汽车核心部件供应商。
特赛亚（宁波）机械制造有限公司
特赛亚（宁波）是 TCCI 国际集团独资企业，专注汽车空调压缩机研发制造。公司拥有百年制冷技术积淀，产品涵盖传统与新能源车型，通过 ISO/TS16949 认证。其电动涡旋压缩机项目正在开发中，计划适配 400V 平台。作为高新技术企业，特赛亚依托美国技术中心，持续优化压缩机能效与可靠性，产品远销欧美市场，是国内少数具备国际竞争力的外资热管理部件企业。
电动汽车电动压缩机设计开发
一、汽车空调压缩机简介
汽车空调压缩机是汽车空调制冷系统的心脏，起着压缩和输送制冷剂蒸汽的作用。在汽车空调的运行中有着十分重要的地位。
汽车压缩机的作用是将从蒸发器出来的低温、低压的气态制冷剂通过压缩转变为高温、高压的气态制冷剂，并将其送入冷凝器。
汽车空调压缩机内部设计有汽缸，汽缸上有由薄钢片制成的单向阀，并用冷冻油密封。平时发动机转动时压缩机不做功，只有在开启空调机时电磁离合器才把压缩机与皮带轮吸合，气缸压缩制冷剂循环工作。
二、汽车空调压缩机的分类

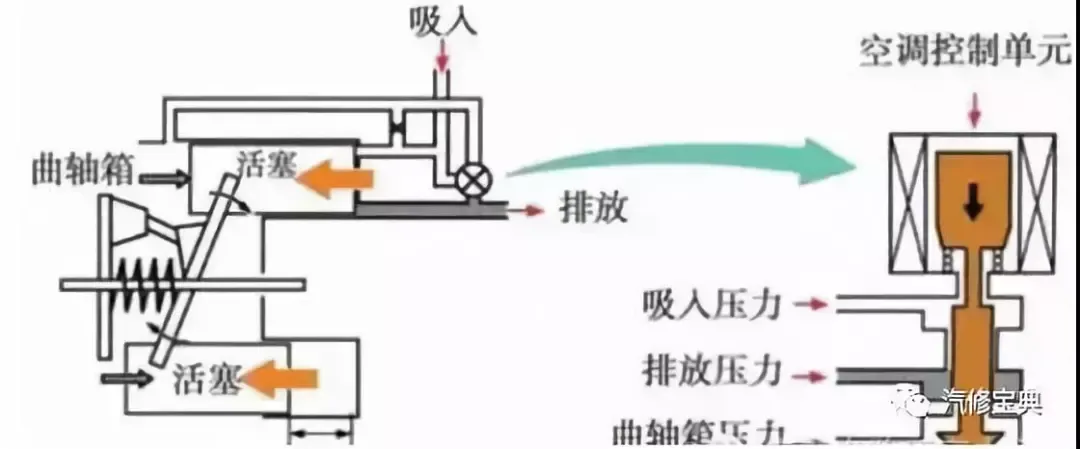

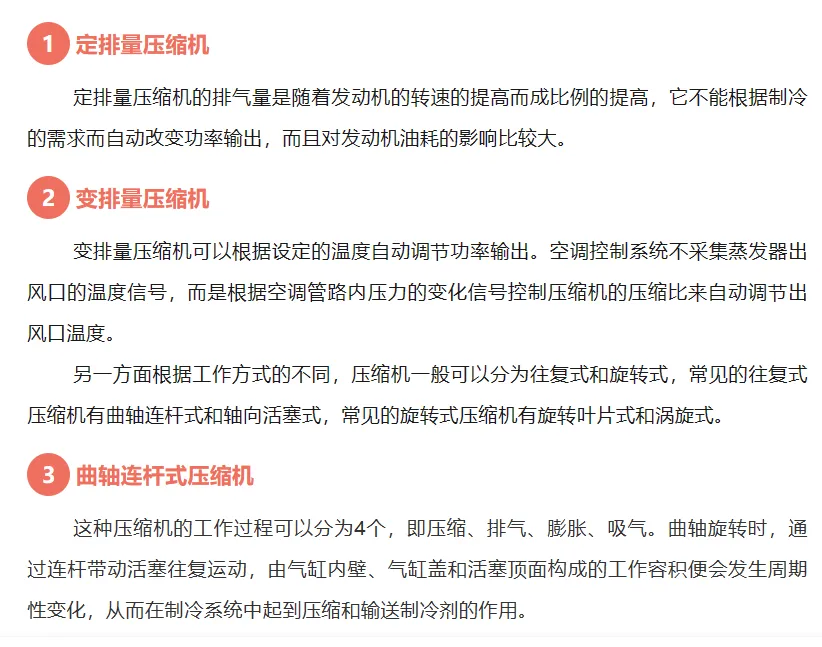

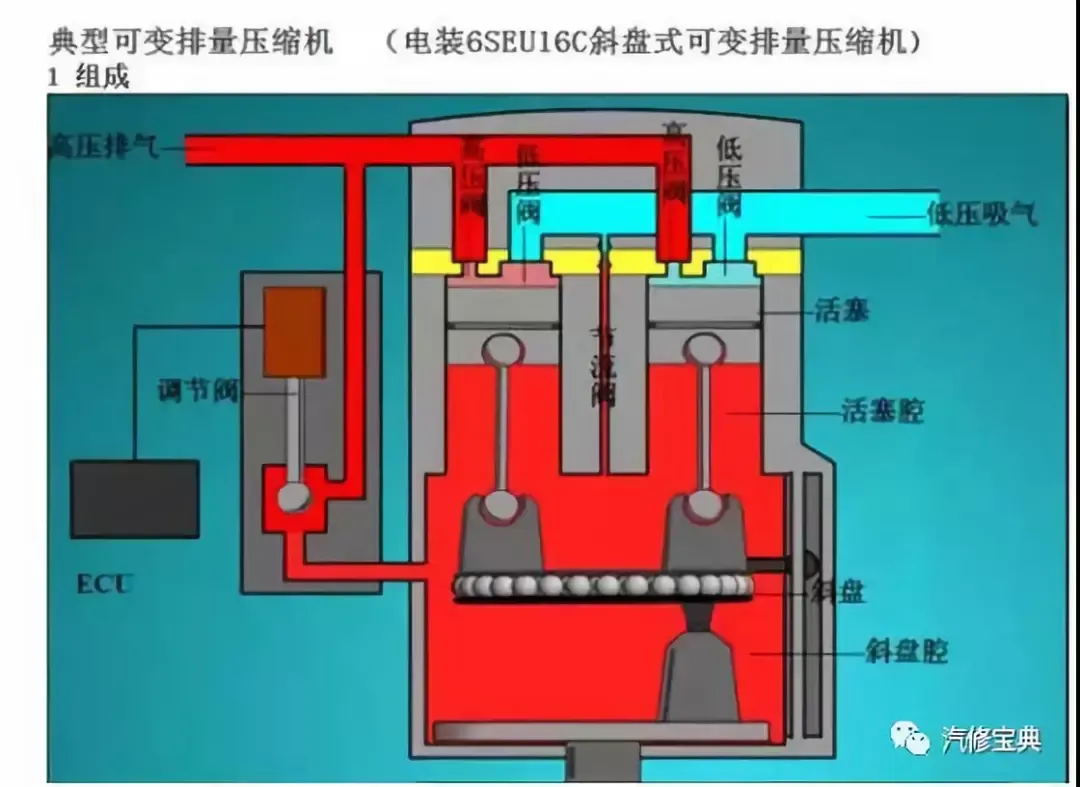

压缩机分为不可变排量和可变排量两种。根据工作原理的不同，空调压缩机可以分为定排量压缩机和变排量压缩机。

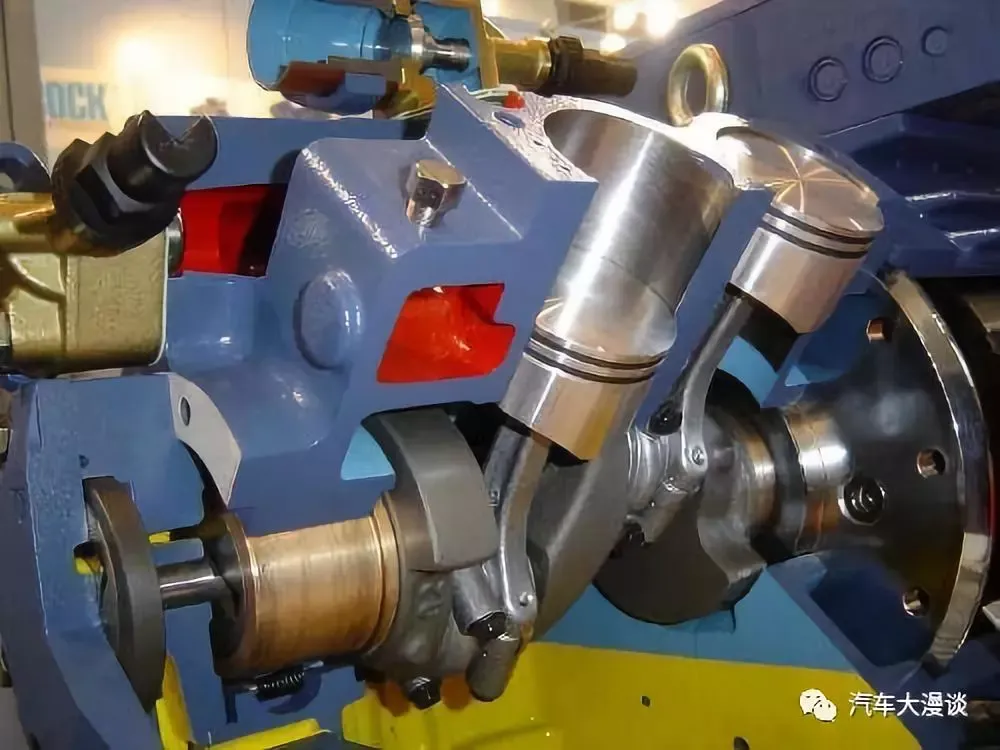

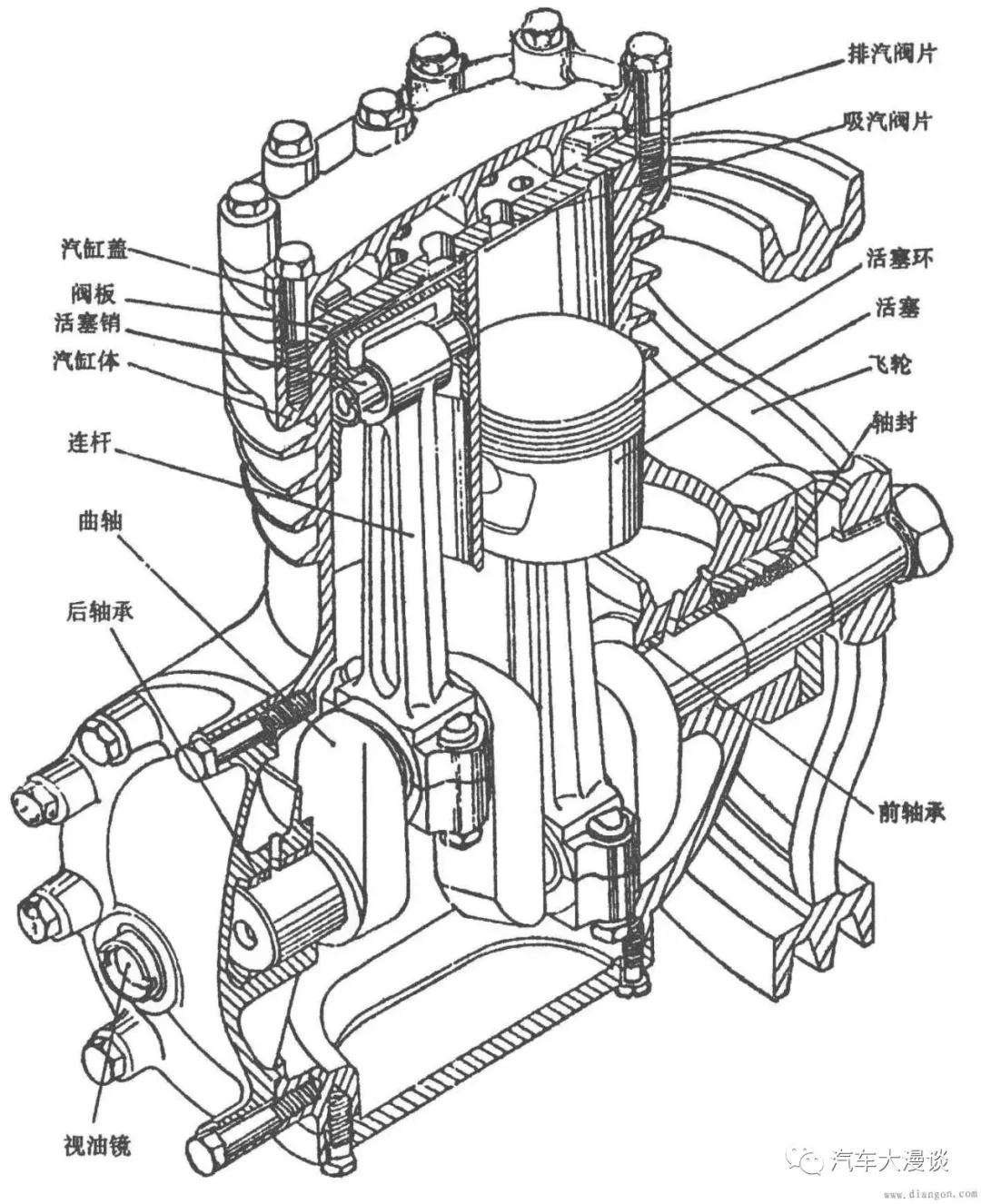

但由于其无法实现较高转速，机器大而重，不容易实现轻量化；排气不连续，气流容易出现波动，而且工作时有较大的振动，已经很少有小排量压缩机采用这种结构形式，曲轴连杆式压缩机目前大多应用在客车和卡车的大排量空调系统中。
轴向活塞式压缩机可以称为第2代压缩机，常见的有摇板式或斜板式压缩机，这是汽车空调压缩机中的主流产品。

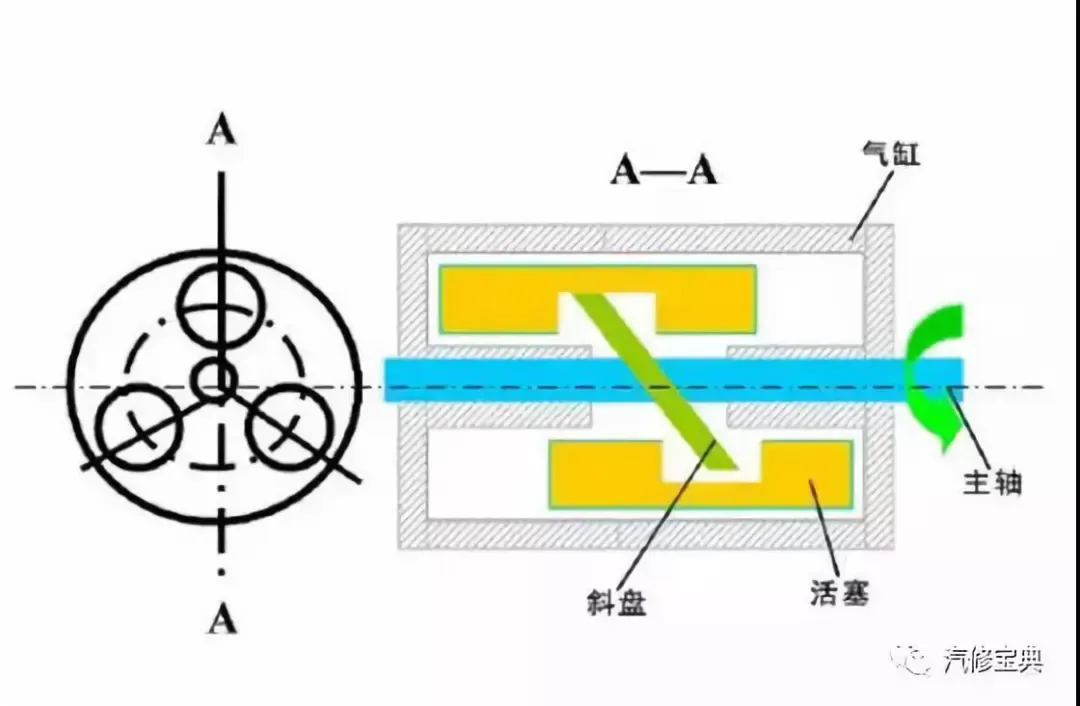

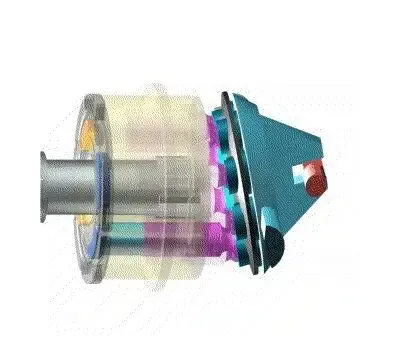

斜板式压缩机的主要部件是主轴和斜板。各气缸以压缩机主轴为中心圆周布置，活塞运动方向与压缩机的主轴平行。
斜板式压缩机比较容易实现小型化和轻量化，而且可以实现高转速工作。它的结构紧凑，效率高，性能可靠，在实现了可变排量控制之后，目前广泛应用于汽车空调。

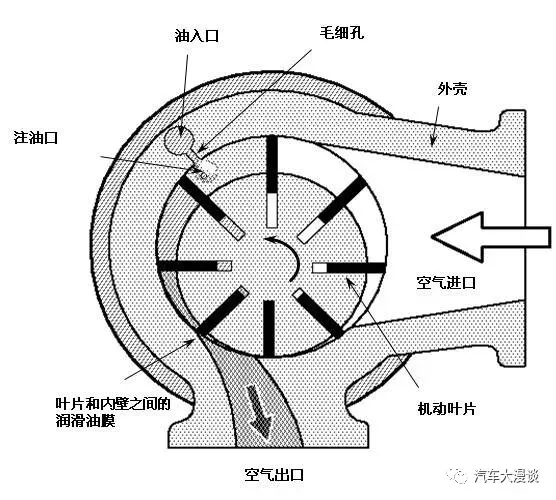

旋转叶片式压缩机的气缸形状有圆形和椭圆形2种。在圆形气缸中，转子的主轴与气缸的圆心有一个偏，合距，使转子紧贴在气缸内表面的吸、排气孔之间。在椭圆形气缸中，转子的主轴和椭圆中心重合。
作为第3代压缩机，由于旋转叶片式压缩机的体积和重量可以做到很小，易于在狭小的发动机舱内进行布置，加之噪声和振动小以及容积效率高等优点，在汽车空调系统中也得到了一定的应用。但是旋转叶片式压缩机对加工精度要求很高，制造成本较高。
涡旋式压缩机可以称为第4代压缩机。涡旋压缩机结构主要分为动静式和双公转式两种。涡旋式压缩机以其结构紧凑、高效节能、微振低噪以及工作可靠性等优点，在小型制冷领域获得越来越广泛的应用，也因此成为压缩机技术发展的主要方向之一。

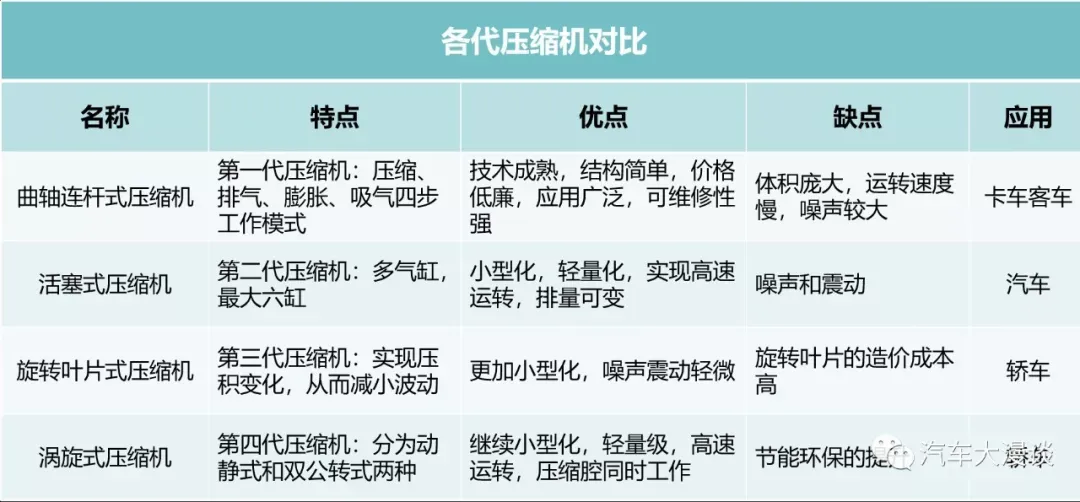

下表为各代压缩机的比较：
前两代压缩机的转速受到自身的设计所限制，在应用中无法实现高速运转和持续续航；第三代产品虽然解决了转速问题，但是产生了高额造价和成本；第四代压缩机虽然解决了上述问题，但随着新时代环保要求和效能的需求不断提升，第四代压缩机中的技术创新一直在不断进行。
三、汽车空调压缩机的设计
对汽车空调压缩机有了一定了解之后，让我们来看看空调压缩机常见、易出现的问题以及相应的优化设计方法。

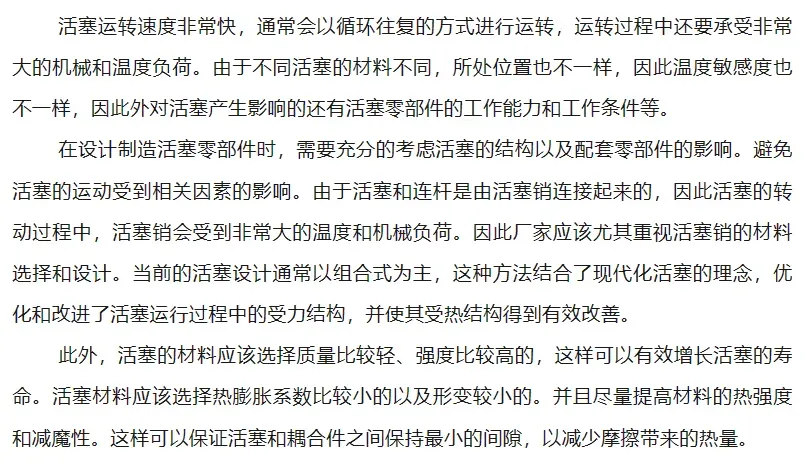

对于整个汽车空调的运行系统来讲，空调压缩机的活塞性能和工况发挥着重要的作用，因此在在设计制造活塞以及处理汽车空调中出现的故障时，首先要熟悉掌握空调压缩机的活塞工作原理，然后才能确保制作质量以及保证故障处理效果。

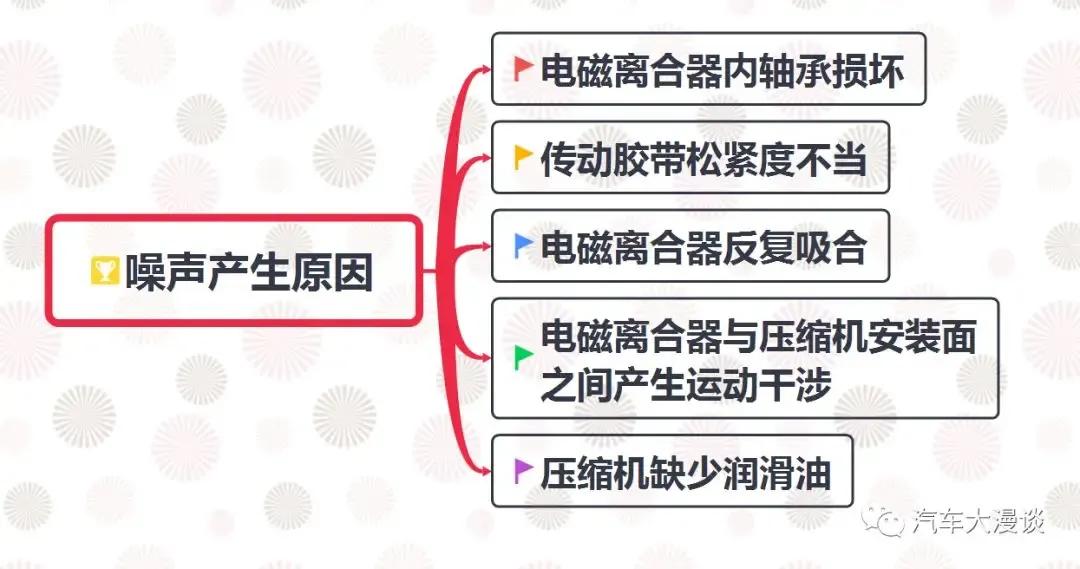

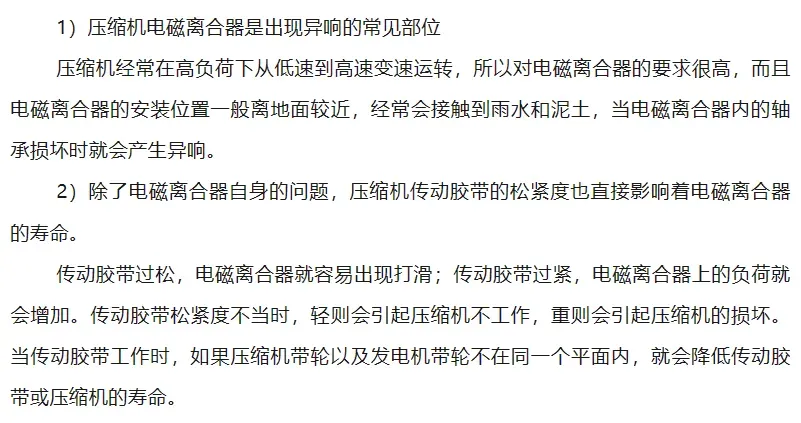

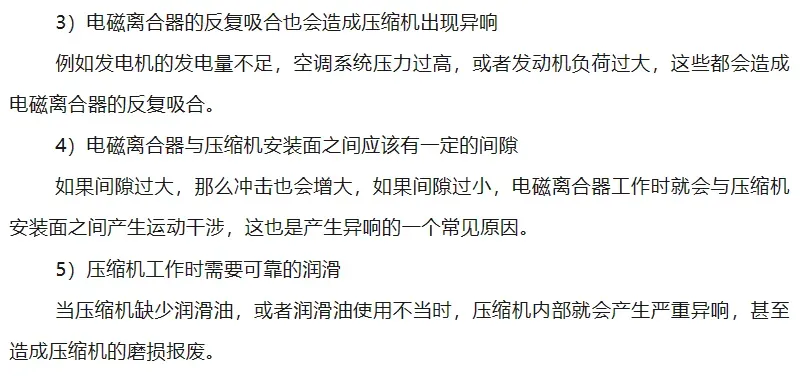

引起压缩机异响的原因很多。例如压缩机电磁离合器损坏，或压缩机内部磨损严重等均可产生异响。
新能源电动汽车已进入快速发展通道，逐步成为汽车行业未来发展热点。空调系统是汽车的重要组成部分，与传统汽车空调系统相比，电动汽车空调需要进行重新设计开发，尤其是压缩机。
目前，电动汽车空调压缩机产品主要型式为涡旋式，使用的制冷剂为Ｒ134ａ，Ｒ407Ｃ和二氧化碳等。电动汽车空调用制冷压缩机产品的设计、研发与生产技术已趋于成熟，成功实现市场化。

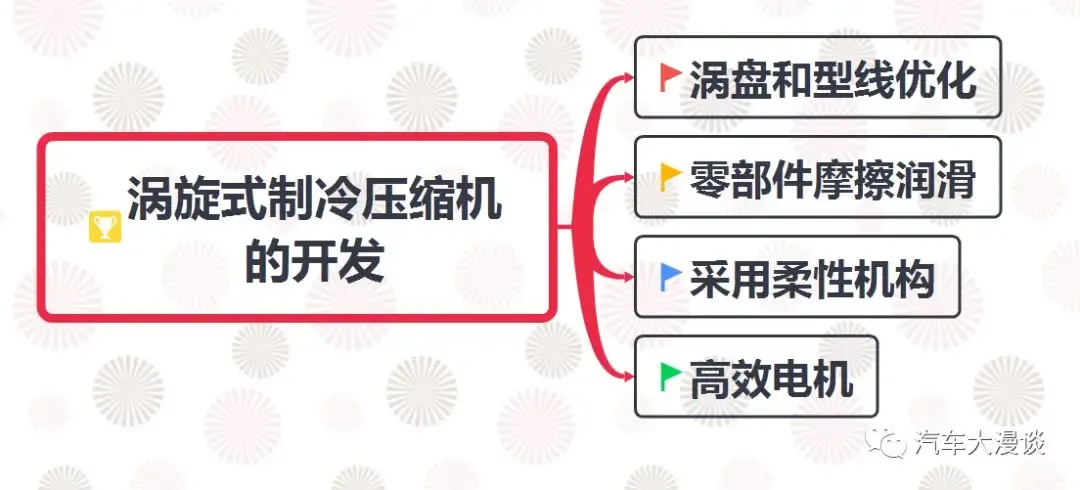

就电动汽车空调压缩机单体而言，当前技术研发的重点涉及热泵压缩机应用技术（尤其是低环境温度制热技术）、泵体优化设计、电机优化以及系统集成应用等关键技术，在压缩机（总成）产品与整车安全兼容、产品（含驱动控制器）电气安全、电磁兼容等方面的研究也是持续的热点，目的在于进一步提高压缩机的性能及可靠性。
来源：汽车大漫谈
汽车空调压缩机知识及常见故障解析
空调系统之前已有介绍。这次我们则重点来讲一下空调系统中的压缩机。以便大家在维修空调系统的时候，能够更快的解决故障。

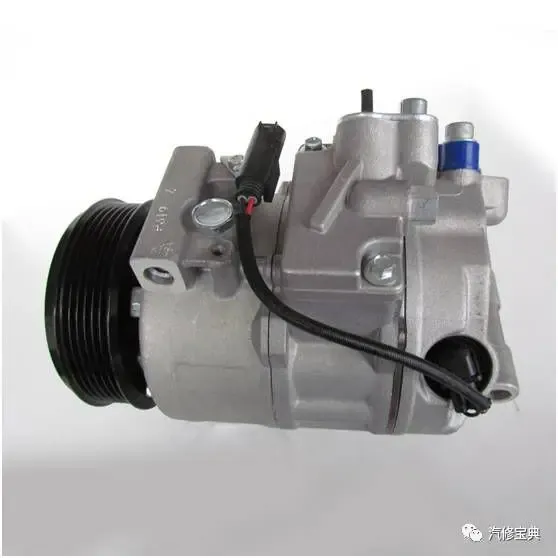

是汽车空调制冷系统的心脏，起着抽吸、压缩、循环泵的作用。主要是将制冷剂从低压侧吸过来，将其压缩，使其温度升高、压力升高。再泵入高压侧，并往复循环。
汽车空调压缩机一般都是开式容积式结构，除部分由辅助发动机直接带动外，大多靠电磁离合器由皮带与发动机相连。

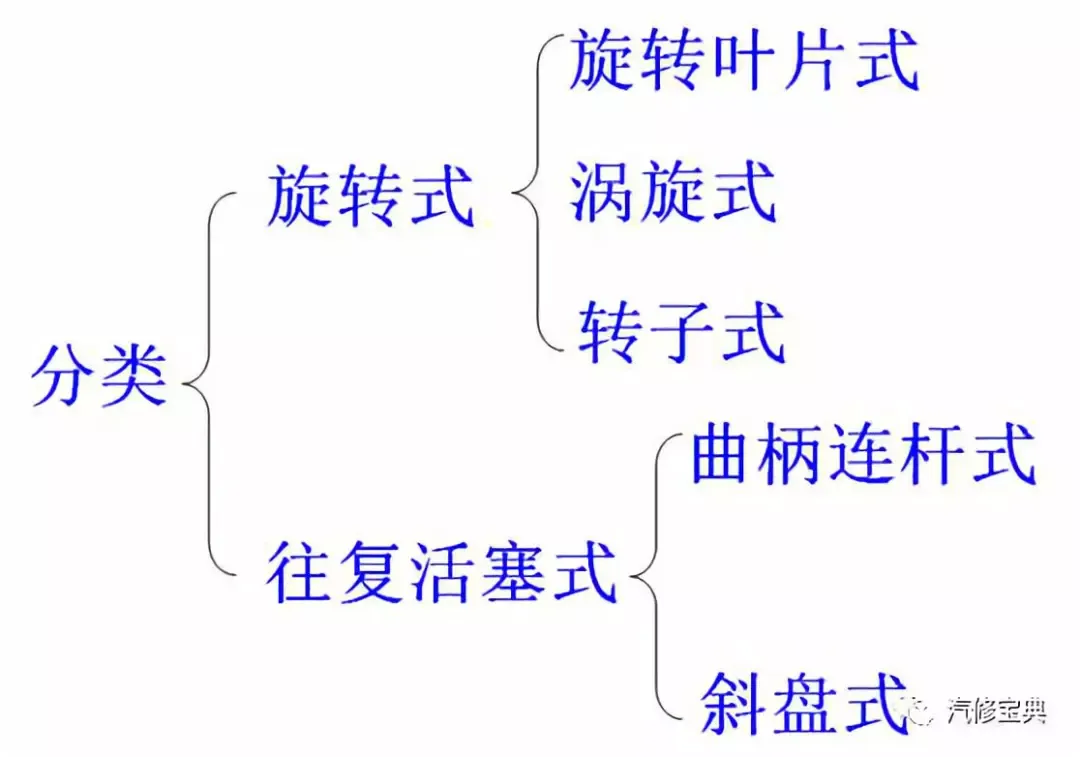

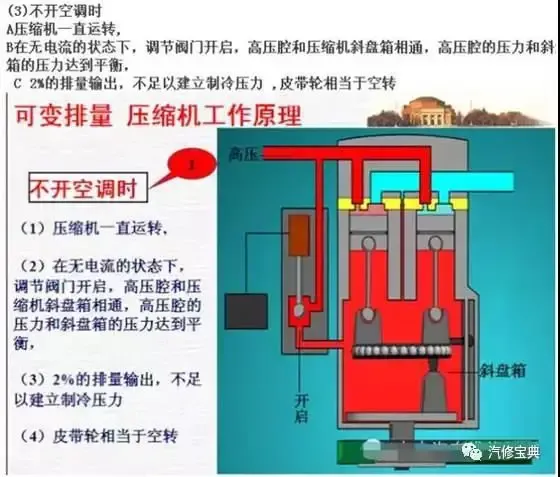

有旋转式与活塞式之分，又有普通压缩机（定排量）与变排量压缩机之分。其最大的区别在于，一个由电磁离合器控制，一个由电磁阀控制。

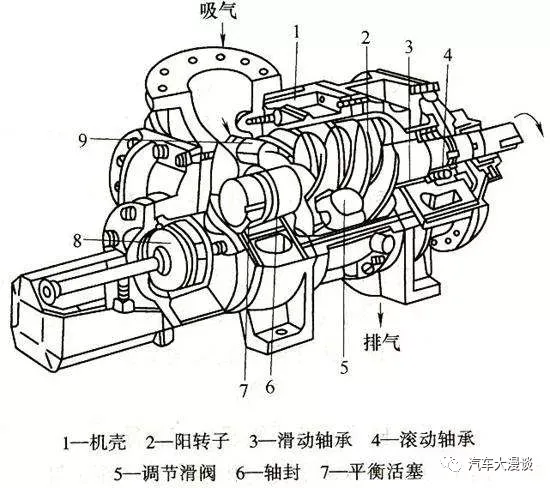

几款常见结构压缩机
涡旋式压缩机

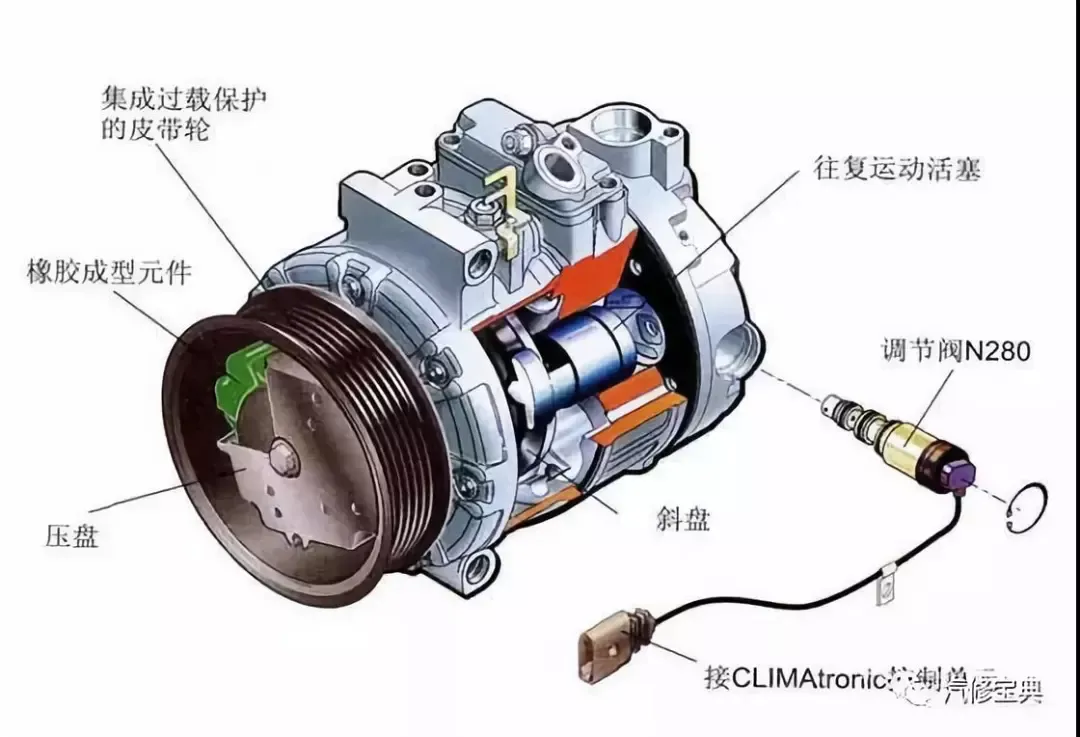

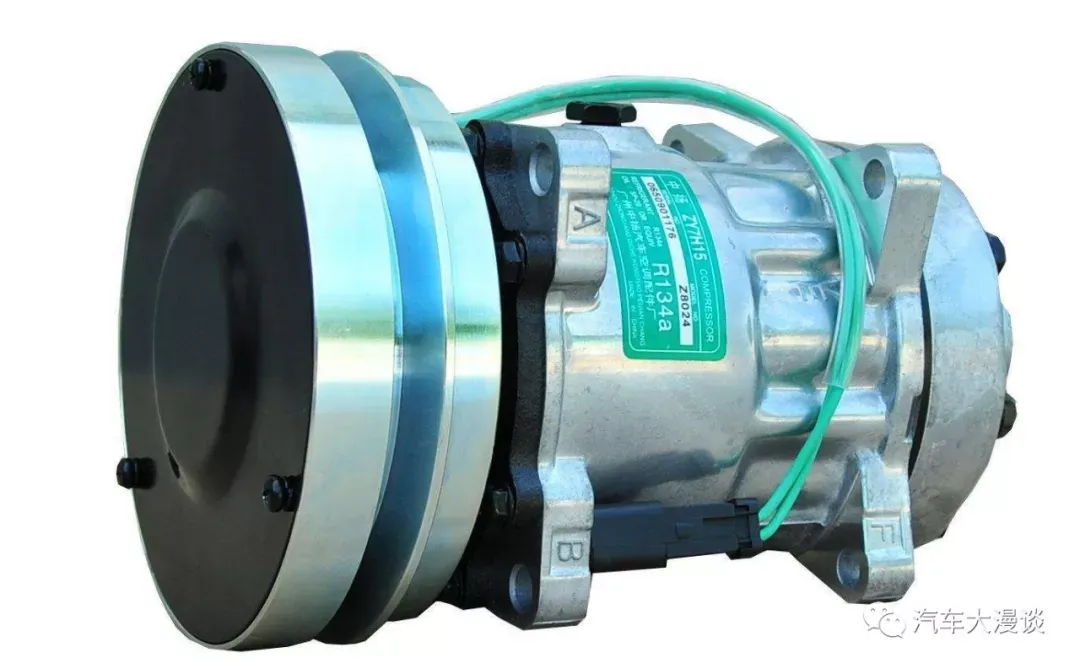

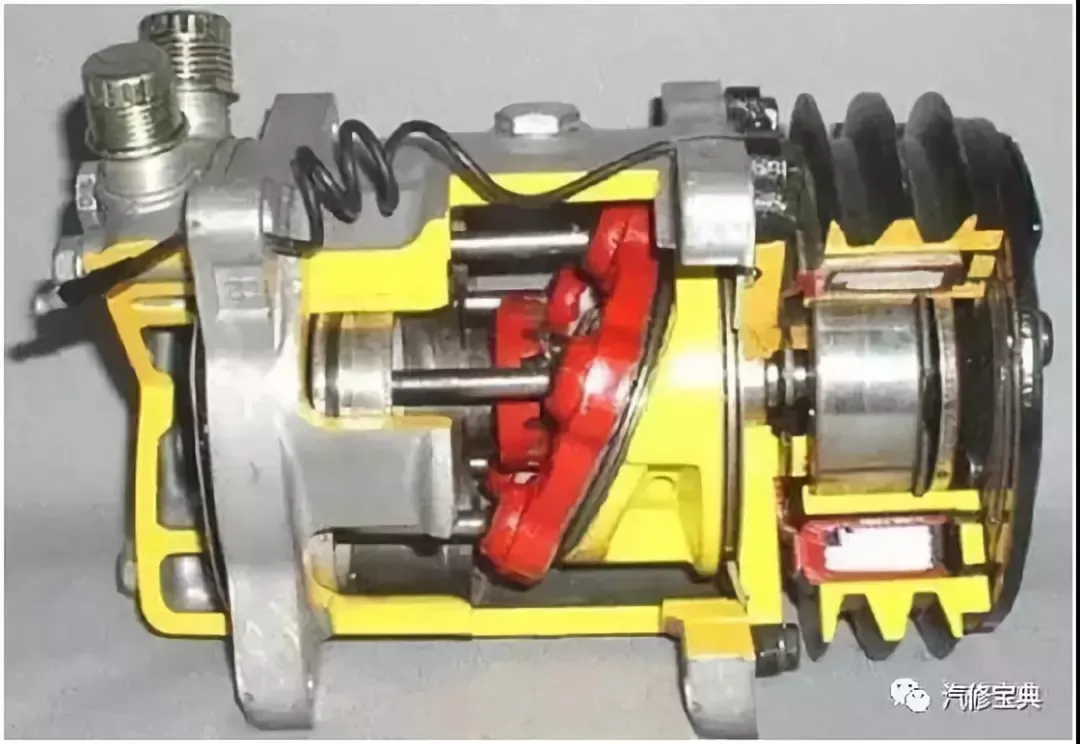

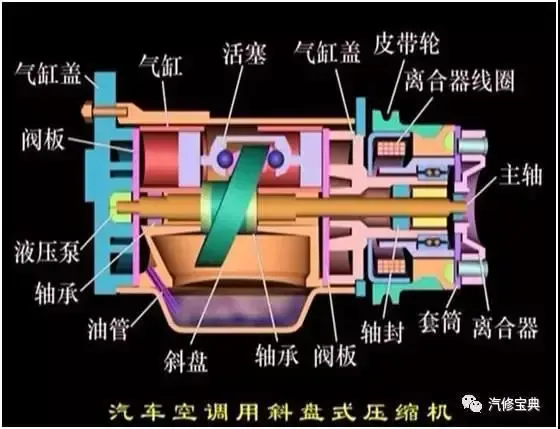

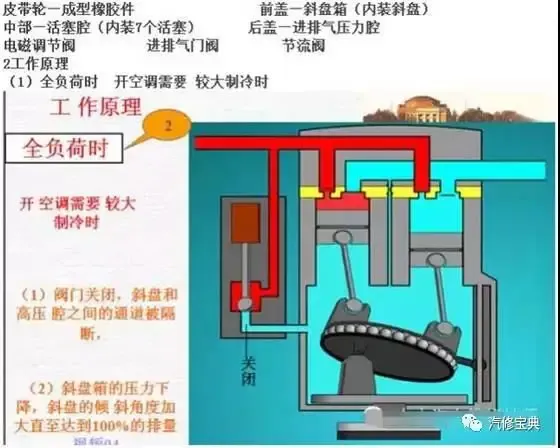

斜盘式压缩机
斜板式压缩机

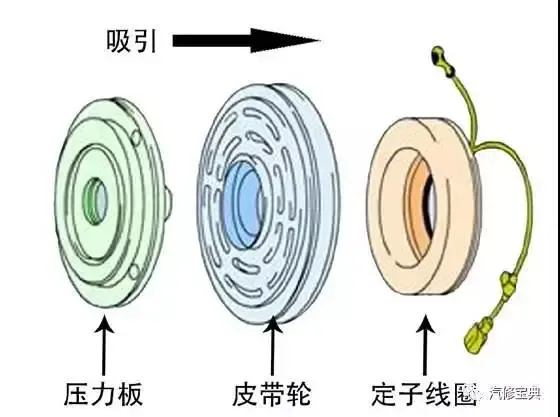

与空调压缩机的皮带轮为一体，当定子线圈无电通过时，皮带轮空转。而当定子线圈有电通过时，则将压力板往右吸，让压力板和皮带轮牢牢的固定在一起。压力板随皮带轮一起转动，且将动力通过连接在压力板上的输入轴传递给压缩机，使其工作。

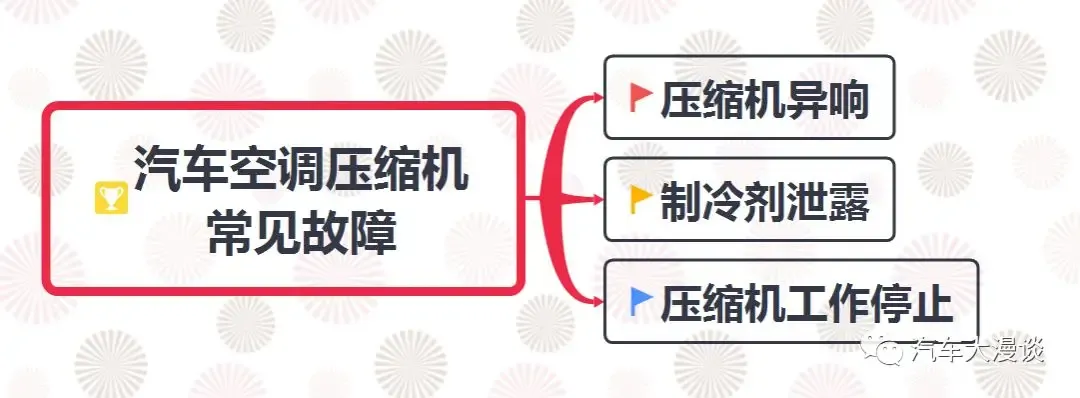

一般压缩机常见的故障有卡住、泄漏、运转不良和异响过大4种。
1、卡住 卡住是压缩机卡住时不能转动。卡住的原因通常是润滑不良或者没有润滑。
如果发现离合器或传动带打滑，在排除离合器和传动带的故障后，一般都是由压缩机卡住所致。
2、泄漏 泄漏也是压缩机常见的故障。压缩机泄漏有漏油和漏气两种情况，泄漏轻微，只泄漏制冷剂；严重时，既泄漏制冷剂又泄漏冷冻机油。如果压缩机的缸体上出现裂纹产生泄漏，则应更换压缩机。
3、压缩机运转不良 压缩机出现运转不良，压缩产生温度更高的蒸气，这样来回循环，会把冷冻机油烧焦，造成压缩机报废。
4、异响 主要由离合器结合时打滑发出或者由于传动带过松或磨损引起。传动带轮轴承润滑不良，也会引起异响。
在电动汽车热管理系统中，电动压缩机作为最复杂的一个部件也是单价值最高的部件，目前被众多国际品牌占据主要市场，本文基于特斯拉Model Y电动压缩机拆解，简单谈谈电动压缩机设计中的一些核心要点。
电动压缩机结构上主要可以分解为三个部分，分别承担不同的核心功能，涉及到的专业知识有比较大的区别，在压缩机开发过程中也大体会分成不同的团队甚至不同公司同步开发，本文将基于以下三块化分别介绍设计要点：
压缩机构，主要负责制冷剂压力提升
电机，主要负责提供扭矩驱动压缩机构
电控部分，主要负责与上层控制器通讯并控制压缩机电机运行
压缩机构
压缩机构通常由传统压缩机厂自己开发，这部分基本使用的是涡旋式。对于压缩机构，核心指标主要包括容积效率、振动噪声等。
涡旋盘
涡盘螺旋型的构造，称之为型线。动静盘采用相同理论线型设计，型线设计是压缩机构最核心的部分，这部分决定了最基本的排量。圆渐开线的设计采用较多，节距、壁厚、齿高、圈数都是基本的设计参数，目前基本很多都是通过调整齿高来改变排量。圈数增加可以提升压比，车用压比基本都一样所以圈数都差不多。齿高壁厚则根据材料许用应力来设计，同时要考虑涡齿根部机加工倒角防止应力集中。
型线修正影响排气效率以及生产加工效率，型线修正常用的是双圆弧修正，也有直线修正，三菱采用的称为3D型线的方案则又是一类比较特别的方案。
涡盘的表面涂层或者表面处理也是影响压缩机寿命的核心要点，这部分考虑粘接强度、表面耐磨、线密封效率等，化学镀镍比较常见，阳极氧化的方案也有见过，当然还有如翰昂CO2压缩机铁质涡盘用的磷化处理。
涡盘设计还要考虑耐液击，由于液体几乎不可压缩，通过在特定位置设置排液孔，当有大量液体存在的时候由于压力较高通过排液孔释放，从而防止压缩机失效。
防旋机构
防旋机构是用来防止动涡旋盘自转的机构，目前所用较多的有以三菱为代表的十字滑环，以电装为代表的环销结构。如图的就是环销结构的。防旋机构的设计会很大程度影响噪音，很多压缩机启、停会有异响就是防旋机构产生的。十字滑环从振动噪声角度来说就不如环销结构。
密封系统
压缩机的密封，包括涡盘密封以及外壳密封，很难说是单一结构，姑且以系统来表述。背压设计目前应用越来越多，通过引入排气压力到静盘背面，使动静盘结合面贴紧减少泄露，背压设计要考虑流量控制，否则会密封不好或者机械损耗过大。另一种涡盘密封设计是采用齿顶防止密封垫圈的方式，这种方式在电动压缩机里面不多见。
涡旋密封系统方案确定之后，对应也会影响壳体密封方式的选择。选择背压结构可以比齿顶密封圈的方式更好的吸收容差，外壳密封可以选择缸盖垫的形式，而齿顶密封垫的方案最好配合外壳O型圈密封。
拆解的电装压缩机采用了背压方案，而且背压的设计比较特别，采用齿顶打孔的方案，当涡盘旋转到特定角度时连通排液。
排气通道
排气回路第一个设计要点就是排气口及背面排气阀片的设计，排气阀的强度、形状、开启角度将影响排气效率以及排气噪声。
后盖及静盘之间构成的排气腔，则有消除排气脉动及噪音的功能，排气腔的设计还要兼顾压力损失，通常来说排气腔容积大一点会比较好。
拆解的电装的压缩机采用离心式的油分离结构，这种结构设计的核心要点是离心孔位置选择、孔径设计。
电机部分
电机部分又是一个独立的领域，这部分通常分包给电机厂设计制造，其核心指标包括电机效率、扭矩、噪声等。
电机定子
车用电动压缩机一般都用的永磁同步电机，电机定子首先就要选择集中绕组或者分布式绕组。图中采用了分布式绕组，这种方式效率高，但轴向长、成本高，在电动车主驱电机上使用多一点，大部分压缩机会选择使用集中式绕组。
电机的极对数设计也是一个重要的设计指标，将直接影响电机核心的扭矩值，一般34cc压缩机会需要大概7Nm左右的扭矩，大概对应一般会用几个极对数倒没太注意过，另外极对数的选择也会影响到最终的阶次噪声。
线圈的绝缘设计也是需要重点考虑的一个因素，由于线圈长时期浸泡在制冷剂与油的混合物中，甚至是浸泡在液态制冷剂中，因此绝缘要求相对较高，漆包线的材料选择、漆膜厚度都是关键要素。
电机转子
永磁体的材料选择以及材料成分的配比，对磁铁的性能影响很大，钕、铽、镝这些稀土对于晶格结构及最终的磁通量影响非常大，最终影响到电机的扭矩以及效率。
电机转子设计一般使用硅钢片控制铁损，硅钢片材料、形状设计都是要点。另外，电机的气隙设计也是需要详细考虑的点，大了影响效率，小了影响散热，以及噪声也受气隙影响。

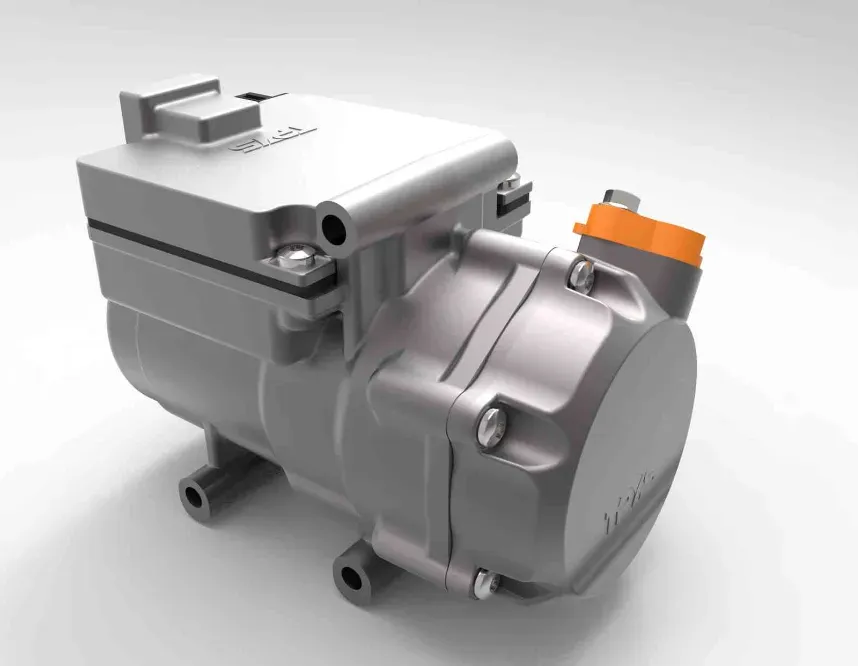

电控部分
电控部分很多压缩机厂会交给专门的控制器供应商来负责，最终由压缩机厂商集成打包成总成销售。当然能力强的压缩机供应商也会自己全链条开发，比如国际大厂或者国内的海立之流。对于电控部分，主要是电效率和EMC等。
硬件电路
IPM或者IGBT的散热非常重要，采用硅胶或者绝缘导热垫的方案都有，硅胶涂敷厚度比较不好控制，导热垫要满足绝缘耐压等级也没有多少选择。
电路中Y电容的选择则会影响EMC，Y电容大了EMC好一些，但对整车电气架构的影响比较大，所以Y电容又需要限制在特定范围。Y电容这种体积大的器件，振动耐久可靠性需要仔细注意，防止焊接断裂。另外，还要注意到在标准《GB 18384-2020 电动汽车安全要求》对相关高压器件是有要求的，标准中规定了Y电容最大存储的能量0.2J。
对于高压安全来说，需要主要高压互锁，国内企业喜好用软件上报高压互锁，国际大厂喜欢使用硬件互锁。另外安全方面还要注意爬电距离，特定电压下压缩机需要相应的爬电距离，这个可以参考欧洲车企LV123的标准。
某些厂商对电动压缩机可能会提出功能安全要求，在硬件电路上对应就需要使用特定规格器件以及可能增加冗余电路。
软件控制
压缩机电机软件控制是压缩机供应商选择将控制器打包委外开发的核心原因。FOC控制的好坏或者算法的好坏，决定了电机的稳定性、噪声以及效率，这里面设计很多更深的细节，比如死区的控制，核心的FOC开发工程师基本上是市场上的抢手货。
IGBT的开关频率会影响效率以及IGBT的发热量和EMC表现，目前低于12kHz的比较多，目前市场上还有一些公司专注做SiC的控制，SiC的控制则又是另一个故事了。另外，高频开关有一个有意思的现象，会导致轴电压的产生，800v高压下轴电流增大，轴承电腐蚀可能需要纳入考虑。
电机的弱磁控制则又是另外一门高深的学问，弱磁控制可以让特定设计的压缩机电机运行到更高的转速区间段。其他的上层应用比如通讯、诊断，相对而言则是根据客户需求按需开发，如果要压缩机本身实现OTA则可能还需要做硬件冗余。
流体动力密封设计指南
By Josh Cosford, Contributing Editor
在设计流体动力系统时，密封件往往是次要考虑的，这对于大多数现成产品就足够好的应用来说是合理的。设计者根据流量、阀配置和压力容量等标准选择泵、阀和执行器，但大多数主要部件是随其标准密封套件订购的。制造商提供适合市场上90%流体、温度、效率和使用寿命条件的密封条是合理的，但了解剩下10%的异常情况非常重要。
密封件在流体动力中的主要功能是在压力下封存流体分子，以便将能量从液压泵或空气压缩机传递到执行器。虽然促进压力差是密封的惯用方式，但当需要分开使用不同介质时，比如油和乙二醇，或水和空气，通常需要压力差。同样地，密封件的主要功能是密封件有时能保护流体，比如水下液压泵的轴封，必须防止潜在的脏油进入泵的纯净内部。
由于密封的主要功能是压力控制、流体分离和污染控制，因此润滑也必须如此。许多泵、马达、阀和气缸的例子都使用油或润滑脂进行润滑，密封装置确保这些润滑剂保持在轴承、连杆和线轴内，以防止过度磨损，同时有时还能兼顾上述一项功能。
密封类型及其功能
由于错误的密封类型和材料是故障的最常见根本原因之一，如果你没有前瞻性地用更合适的密封条替换“标准”密封条，问题可能会非常迅速地发生。让我们先更仔细地了解封条的功能，这样你就能将这些知识应用到未来的应用中。
流体封闭听起来很简单，尤其是因为我们已经把这项技术打磨得很成熟，并且理所当然地接受了。但要防止气缸、阀、阀块、泵和马达中喷出空气和机油，远不止简单地在口袋里装个O型圈。密封件的结构和材料通常因静态或动态需求而异，必须承受当中等到极端压力试图将密封件液化并通过结构间精确缝隙挤出时产生的剪切力。
密封件分为静态封件和动态封件，意味着它们要么仅仅包含压力以密封两个固定部件之间的空间，要么必须同时承受两个旋转或往复运动部件之间的压力。
静态密封（见图1）安装在泵盖、缸筒、油筒和螺纹插装阀及叠加阀上，以及任何防止常加压流体通过两个或多个连接部件间隙的地方。这里你可以看到一个简单的O型圈密封了缸盖沟槽和液压缸的缸筒。如果没有这个密封，或者密封损坏，液体就会从缝隙中泄漏出来，导致压力、流量或两者兼有，同时在液压应用中造成不稳定的混乱。视觉效果也有助于解释为何NFPA式液压缸使用显著更大的拉杆，以防止拉伸及高压下挤出间隙的开口。
最常见的静态密封是简单的O型圈，如图1所示，它适合嵌入矩形机械加工的沟槽中。它们价格低廉，广泛可得，且由多种适合各种应用的聚合物制造（稍后会详细说明）。大多数静态密封件会变形以形成其腔体形状，这是一种设计特性，确保缝隙完全密封且无泄漏。如果在高压液压应用下变形极端，软密封件甚至可能挤出最细小的缝隙，因此在缝隙无法最小化的地方安装塑料备用垫圈。
图1 油缸切角显示静态和动态密封。
O型圈挡圈是薄而硬的塑料盘，安装在O型圈的一侧或两侧，用来支撑O型圈，抵御像橡皮泥一样挤压软橡胶穿过对侧缝隙的压力。备用装置足够坚硬，即使承受压力也能保持刚性，并保护O型圈免受压力尖峰引起的挤压。有些厂商为高端应用提供专门设计的静态密封，但我的经验告诉我，O型圈对大多数静态密封应用来说已经足够，唯一需要的重型加装是便宜的O型圈挡圈。
动态密封（也包括图1）仍保护液体和空气通过小缝隙，但保护作用于固定和运动部件之间，如活塞杆、泵/马达轴和阀芯。流体动力中“动力”不大，除非有推动、拉力和转动的物体，因此气缸和马达的“机械端”需要独立于安装部分运动。现在，密封件预计能在各自轴上滑动，不会产生过多摩擦，同时又具备足够的强度以防止挤出。你可以看到，右侧的杆用唇密封防止珍贵的空气或油脂分子逸出，而左侧的防尘圈密封则防止外来污染物的侵入。
动态密封必须承担的双重任务实际上相当极端;它们必须具备与静密封相同的耐压能力，同时还要防止摩擦造成的损坏和磨损。设计和制造不良的动态密封件可能会发生灾难性的滚动或夹挤，而选择不当的密封件则可能迅速磨损或提前泄漏。
考虑速度选择
通常，你必须在压力容量和速度之间取得平衡，因为高压密封要么是干涉式（未安装的尺寸比安装的沟槽还大），要么是U型圈或唇式密封，利用流体压力将唇口随着压力上升而更用力地向密封面推开。正如你所料，橡胶在抛光镀铬轴上用力推和拖拽会产生高摩擦，而摩擦本身会产生热量、热破坏和快速磨损。
密封设计和材料组合需遵守速度上限，制造商建议设计师遵守。现代密封设计和材料在高压能力和高速运行方面不断提升，但一般来说，密封件有低速、中速和高速配置，分别约为1.5英尺/秒、3英尺/秒和6-12英尺/秒。高速密封件由于摩擦较低，可能本质上允许更多流体泄漏，但上述数值通常仅适用于聚合物密封件。
对于超高速应用，你必须完全放弃聚合物密封件，接受你以更高的泄漏换取加速和速度，这意味着只能使用导向套或铸铁环，这些材料密封性较低，但摩擦力也更低。这种组合是高温高压工作条件下的最佳选择，因为铸铁几乎提供了无限的耐热和耐压能力。这些通常用于高流量回路，配备复杂的控制以补偿泄漏，但如果你需要15英尺或更高速度，则需要使用这些设计。
选择合适的产品
于流体动力设计师来说，选择合适的密封轮廓时会感到困惑。剖面是指从横截面看的设计，这在一定程度上决定了迄今讨论的性能标准。你可以选择U型圈、O型圈、缓冲密封圈、V型填料、T型密封圈、复合组件、防尘圈、矩形以及许多其他外形。

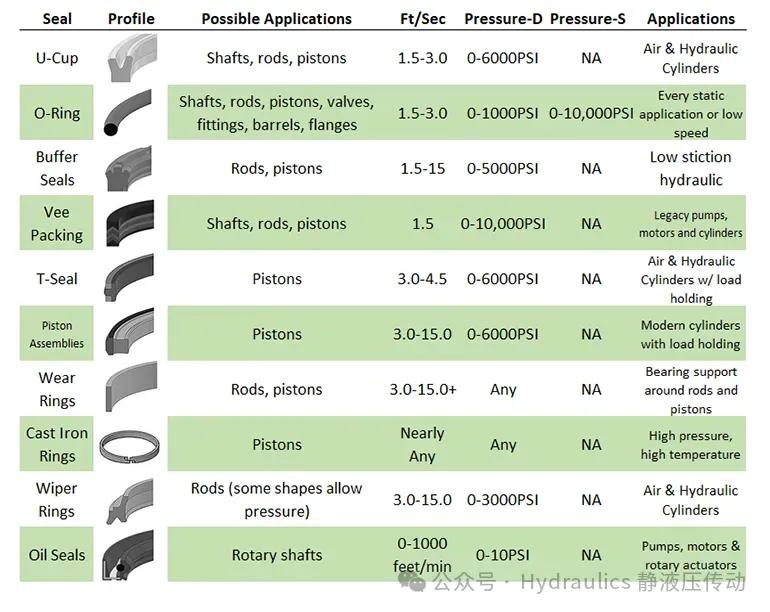

下图（图2）展示了许多常见的密封形状、常见应用及预期最大速度。我在图表中包含了动态（D）和静态（S）压力等级和温度，但这些数据并非绝对标准，仅供参考。现实是，封条组合的数量和设计师一样多。
图 2。常见的密封规格、常见应用及预期最大速度。
不过，这张图表并不全面，所以我会讨论一些重要注意点。请记住，U型圈和唇密封是压力驱动的——它们在非常低压力下可能漏气，尤其是低干扰的接头，但它们提供低到中等摩擦。另外，请记住U型圈具有定向性，双作用应用需要两个，且开口朝向压力侧。
T型密封件根据材料不同摩擦力可分为高或中等，但通常非常适合可靠且高压的承载能力，尽管有些人认为这种技术已经过时。不过，它们可能价格不菲，因为它们分为三块。V型填料（V字形封条）是现今仍在使用的最古老的技术，但体积庞大，摩擦不稳定，维护工作量大。它们的主要优势是可调节预载，你可以在填料堆上加装“V”字形，并调整预载。
防尘圈主要用于活塞杆的外侧，设计用于在活塞杆收回时去除任何异物，如灰尘、融化的塑料或泥浆。有些厂商提供一种组合密封/防尘圈的方案，如果主杆密封失效，可以增加一层额外的密封件。对于要求更高的应用，如焊接机器人，金属刮刀可以替代防尘圈，甚至在缩回时可以去除熔融金属。
当然，并非所有密封件都适合线性应用，因为旋转轴也需要密封。虽然许多气动马达适合简单的O型圈，但重型气动马达和部分旋转执行器使用U型圈形旋转密封。这些装置采用金属支撑环，即使在大气压下也能提供极佳的密封性，因为该环将金属固定在位，而非压力或干涉配合。在靠轴的内径上，用一个由微小螺旋弹簧或橡胶制成的“助力器”可以将密封件固定在轴上，即使它会磨损。
材料问题
所选密封件的材料在所有性能因素中都起着主导作用——压力容量、温度和速度。我们无需深入讲述聚合物的历史，因为在出现今天的优质选择之前，我们已经经历了许多劣质的天然和合成材料。
（聚）聚氨酯和丁腈橡胶是空气和液压应用中最常见的选择。这两种方案价格低廉，易于获得，且适用于广泛的压力和温度范围。它们的聚合物非常适合空气和油，形状和尺寸多样，适用于大多数阀、气缸和马达。
大多数气动阀、气缸、阀块和气源处理三联体都使用丁腈橡胶。它具有良好的密封性、合理的速度和合适的温度范围。简而言之，它几乎非常适合气动系统。它们价格实惠，容易获得，而且在O型圈方面，提供行业标准的尺寸和厚度。高速气动执行器可能需要在线润滑，因为大多数丁腈橡胶密封装置并非为气动装置能达到的极端速度设计。
丁腈也被广泛应用于许多液压应用，尤其是在静态区域。法兰、阀块、配件、盖板以及所有连接两个固定部件的地方都可以用这种合成橡胶完成。当然，流体和温度兼容性有限制，因为这些不适合稀有的酯流体或极端温度，但它们大概能满足你90%以上的静态需求。
聚氨酯已经占据了液压密封市场，尤其是现代聚合物提供了此前不可能的温度和流体兼容性组合。它们是轴、连杆和活塞的极佳动态密封，能够为最严苛的应用提供高压保护。尽管大多数聚氨酯密封件不兼容水基液体，但少数制造商拥有与高水基流体和水乙二醇兼容的新技术。
当液体或温度极高时，最受尊敬的选择是氟碳聚合物，通常称为Viton。氟橡胶非常适合高温应用，如钢铁厂，以及使用特殊和侵蚀性流体的场所。但请注意，氟橡胶是一种软橡胶，选择高压时需谨慎。
说到高压——这就是塑料发挥作用的地方。 聚四氟乙烯（特氟龙）和尼龙用于需要耐用稳定材料的场合，如极端压力或宽温区间。PTFE对几乎所有类型的液体免疫，即使在极地条件下也很稳定。然而，由于其硬度，密封效果较差，因此常与橡胶供给能量和膨胀配合使用，将密封圈推向密封表面。
一些较少流行的材料有HNBR和EPDM，它们各自有两个完全不同的缺点。EPDM与油不兼容，因此通常作为水-乙二醇系统的优选。HNBR是一种耐热、耐油和耐磨的丁腈版本，但价格相当昂贵。热塑性弹性体Hytrel（海翠）越来越受欢迎，它与上述一些聚合物结合使用，以提升性能和使用寿命。
当然，制造商提供上述大多数密封条的硬度不同化合物，硬度以邵尔等级（Shore scale）为单位。大多数流体动力密封件属于Shore A等级，所以这包括上述所有合成材料，除了一些塑料材料，塑料材料可能被评为D等级。大多数密封件硬度在70A到90A之间。
70A硬度较软，即使在低压下也能很好地贴合密封圈的空间或沟槽。然而，70A的密封会有更多摩擦力，磨损更快。同时，提升至80A或90A可获得更硬的橡胶，在高压下更能抵抗变形，同时提供更低摩擦和更长的使用寿命。相反，硬的材料比软的更容易漏水，且安装通常更困难。
安装与设计提示
最后，所有流体动力设计师必须了解每个密封件的安装要求，因为这些要求会显著提升或降低密封性能。密封槽的几何形状和质量必须针对每个安装位置进行智能设计。管端密封、泵壳体的轴孔、D03阀接口的沟槽，以及安装密封的每一个位置，都需要有正确的深度、宽度、倒角和表面处理。
宽度和深度确保密封有足够的径向挤压和轴向间隙。槽太浅会妨碍正确的衬缝，而槽口过大则会让密封层漂浮在空腔中。两个接口面还必须结合，以提供足够小的挤出间隙，例如活塞外径与气缸或液压缸管之间的距离。极小的间隙难以制造，且存在热膨胀问题，而过大的间隙则容易让密封在往复运动时“咬”出。
密封沟槽确定后，必须考虑槽口周围的倒角要求。倒角在很多情况下会让密封更容易安装，但应注意避免在密封边缘进行倒角，因为倒角只会为挤出提供便捷的通道。在动态应用中，确保密封表面（如杆或缸筒内径）具有适当的表面处理。表面过于光滑，油渍滞留率低;表面粗糙时，密封层磨损迅速。
人们很容易认为密封件只是用来防止漏水的橡胶和塑料部件，但这种看法无法体现经过合理设计、选择和安装的密封件所带来的工程与精致程度，从而体现了气动或液压机械的价值。无论你是在设计一个简单的薄饼缸，还是从零开始设计活塞泵，上述所有标准对流体动力设计师来说都是必须考虑的重要因素。
正态分布、卡方分布（χ2分布）、t分布、F分布的定义、性质、重要推论及核心关系
一、核心关系总览
正态分布是三大抽样分布（χ²分布、t分布、F分布）的理论本源，三大抽样分布均由独立标准正态随机变量通过确定性函数变换构造而来，四者共同构成了经典数理统计（尤其是小样本统计推断）的核心理论基石。
递进构造逻辑：
1. 独立标准正态变量的平方和 → χ²分布
2. 标准正态变量与标准化χ²变量的平方根之比 → t分布
3. 两个独立标准化χ²变量的比值 → F分布
二、各分布的定义、性质与重要推论
（一）正态分布（Normal Distribution，高斯分布）
1. 定义
若连续型随机变量X的概率密度函数为：
f(x) = frac{1}{√{2piσ^2}} e^{-{(x-μ)^2}/{2σ^2}}
其中μ为位置参数（总体均值），σ^2>0为尺度参数（总体方差），则称X服从均值为μ、方差为σ^2的正态分布，记为X~ N(μ,σ^2)。
当μ=0,σ^2=1时，称为标准正态分布，记为Z~ N(0,1)，是所有衍生分布的基础单元。
2. 核心性质
- 对称性：分布关于x=μ对称，均值、中位数、众数完全相等，均为μ；偏度为0，超额峰度为0。
- 线性变换不变性：若X~ N(μ,σ^2)，对任意常数aneq0,b，有aX+b~ N(aμ+b,a^2σ^2)；标准化变换Z={X-μ}/{σ}~ N(0,1)。
- 独立可加性：若X_1~ N(μ_1,σ_1^2), X_2~ N(μ_2,σ_2^2)且相互独立，则aX_1+bX_2~ N(aμ_1+bμ_2,a^2σ_1^2+b^2σ_2^2)，即独立正态变量的线性组合仍服从正态分布。
- 3σ准则：X落在(μ-3σ,μ+3σ)区间内的概率约为99.73%，是质量控制、异常值识别的核心依据。
3. 重要推论
- 中心极限定理：大量独立同分布、具有有限均值和方差的随机变量，其样本均值/总和的极限分布为正态分布，解释了正态分布在自然与社会现象中的普遍性。
- 多元正态分布性质：多元正态分布的任意边缘分布仍为正态分布；对多元正态变量，独立与不相关完全等价。
- 正态样本的核心统计量分布：正态总体的样本均值bar{X}~ N(μ,σ^2/n)，为后续抽样分布的推导提供了基础。
【正态分布】
- 定义：
若随机变量 ( X ) 的概率密度函数为：
f(x) = frac{1}{√{2piσ^2}} e^{-{(x-μ)^2}/{2σ^2}}
则称 ( X ) 服从正态分布，记作 ( X ~ N(μ, σ^2) )。其中，标准正态分布 ( Z ~ N(0, 1) ) 是 (μ=0, σ=1) 的特殊形式。
- 性质：
1. 对称性：关于均值 (μ) 对称。
2. 峰度：呈钟形曲线。
3. 若 (σ) 相同，无论 (μ) 如何取值，图形的形状相同。
- 重要推论（中心极限定理）：
无论总体分布是什么，只要样本量 ( n ) 足够大（通常 ( n ge 30 )），样本均值的抽样分布近似服从正态分布。这是大样本统计推断的理论基础。
---
（二）卡方分布（Chi-Square distribution)
1. 定义
设Z_1,Z_2,...,Z_n是相互独立、同服从标准正态分布N(0,1)的随机变量，则随机变量：
chi^2 = Z_1^2 + Z_2^2 + ... + Z_n^2
服从自由度为n的卡方分布，记为chi^2~chi^2(n)。
自由度n：独立标准正态变量的个数，是决定分布形态的核心参数。
2. 核心性质
- 取值范围：chi^2geq0，为右偏（正偏态）的连续型分布，仅在正半轴有定义。
- 独立可加性：若chi_1^2~chi^2(n_1),chi_2^2~chi^2(n_2)且相互独立，则chi_1^2+chi_2^2~chi^2(n_1+n_2)，可推广到多个独立卡方变量的和。
- 数字特征：期望Echi^2(n)=n，方差Varchi^2(n)=2n。
- 极限性质：当自由度n → infty时，chi^2(n)依分布收敛于正态分布N(n,2n)，大样本下可做正态近似。
- 特殊情形：n=1时，chi^2(1)为单个标准正态变量的平方，概率密度在x→0^+时趋于无穷。
3. 重要推论
1） Fisher引理（核心定理）：设X_1,X_2,...,X_n是来自正态总体N(μ,σ^2)的简单随机样本，样本均值bar{X}=frac{1}{n}sum_{i=1}^n X_i，样本方差S^2=frac{1}{n-1}sum_{i=1}^n (X_i-bar{X})^2，则：
- frac{(n-1)S^2}{σ^2}~chi^2(n-1)
- bar{X}与S^2相互独立
该定理是连接正态样本与三大抽样分布的核心桥梁，解释了样本方差对应的自由度为n-1（因sum(X_i-bar{X})=0，损失1个独立约束）。
2） 拟合优度检验推论：分类数据的拟合优度统计量sumfrac{(O-E)^2}{E}渐近服从卡方分布，是分类数据假设检验的核心。
3） 非中心卡方分布：若Z_i~ N(μ_i,1)（均值非零），其平方和服从非中心卡方分布，用于假设检验的功效分析。
【卡方分布】
- 定义：
设 ( Z_1, Z_2, ..., Z_k ) 是相互独立且服从标准正态分布 ( N(0, 1) ) 的随机变量，则它们的平方和服从卡方分布：
chi^2 = Z_1^2 + Z_2^2 + dots + Z_k^2 ~ chi^2(k)
其中 ( k ) 称为自由度。
- 性质：
1. 可加性： 若 ( X ~ chi^2(n_1) )，( Y ~ chi^2(n_2) ) 且相互独立，则 ( X+Y ~ chi^2(n_1+n_2) )。
2. 期望与方差：( E(chi^2) = n )，( Var(chi^2) = 2n )。
3. 分布形态：非负分布，呈右偏态；随着自由度 ( n ) 增大，分布逐渐趋近于正态分布。
- 重要推论（样本方差的分布）：
若 ( X_1, dots, X_n ) 来自正态总体 ( N(μ, σ^2) )，则样本方差 ( S^2 ) 满足：
{(n-1)S^2}/{σ^2} ~ chi^2(n-1)
这一性质常用于总体方差的区间估计和假设检验。
---
（三）t分布（Student's T distribution)
1. 定义
设随机变量Z~ N(0,1)，chi^2~chi^2(n)，且Z与chi^2相互独立，则随机变量：
T = frac{Z}{√{chi^2/n}}
服从自由度为n的t分布，记为T~ t(n)。
2. 核心性质
- 对称性：分布关于t=0对称，与标准正态分布形态相似；当n>1时，期望E(T)=0；当n>2时，方差Var(T)=frac{n}{n-2}，nleq2时方差不存在。
- 厚尾特性：自由度n越小，分布尾部越厚、峰度越高，对极端值的容忍度高于正态分布，适配小样本统计推断。
- 极限性质：当自由度 n → infty时，t(n)依分布收敛于标准正态分布N(0,1)，大样本下可直接用正态分布近似。
- 特殊情形：n=1时，t分布即为柯西分布，均值与方差均不存在。
3. 重要推论
1）单样本t统计量（核心应用）：设X_1,X_2,...,X_n来自正态总体N(μ,σ^2)，bar{X}和S^2为样本均值与方差，则：
T={bar{X}-μ} / {S/√n} ~ t(n-1)
推导：分子frac{bar{X}-μ}{σ/√n}~ N(0,1)，分母√{frac{(n-1)S^2}{σ^2}/(n-1)}={S} / {σ}，两者独立，代入t分布定义即得，是单样本t检验的核心依据。
2）两样本t统计量：两独立正态总体，方差齐性时，合并方差构造的t统计量服从t(n_1+n_2-2)，是两独立样本均值比较的核心。
3）与F分布的等价关系：若T~ t(n)，则T^2~ F(1,n)，解释了单因素两水平方差分析与两样本t检验的完全等价性。
【t 分布】
- 定义：
设 ( Z ~ N(0, 1) )，( V ~ chi^2(n) )，且 ( Z ) 与 ( V ) 相互独立，则随机变量：
t = {Z}/{√{V/n}}
服从自由度为 ( n ) 的 ( t ) 分布，记作 ( t ~ t(n) )。
- 性质：
1. 对称性：均值为 0（当 ( n > 1 )），以 0 为中心对称。
2. 厚尾：相比标准正态分布，( t ) 分布尾部更厚，即更容易出现极端值。随着自由度 ( n ) 增大，( t ) 分布趋近于标准正态分布 ( N(0, ̄ 1) )。
3. 方差：( Var(t) = frac{n}{n-2} )（当 ( n > 2 ) 时）。
- 重要推论（t检验）：
在总体方差 ( σ^2 ) 未知的情况下，对样本均值的标准化：
t = {bar{X} - μ} / {S/√n} ~ t(n-1)
其中 ( S ) 是样本标准差。这是单样本 t 检验和置信区间的基础，解决了小样本条件下用样本方差代替总体方差时，统计量不再服从正态分布的问题。
---

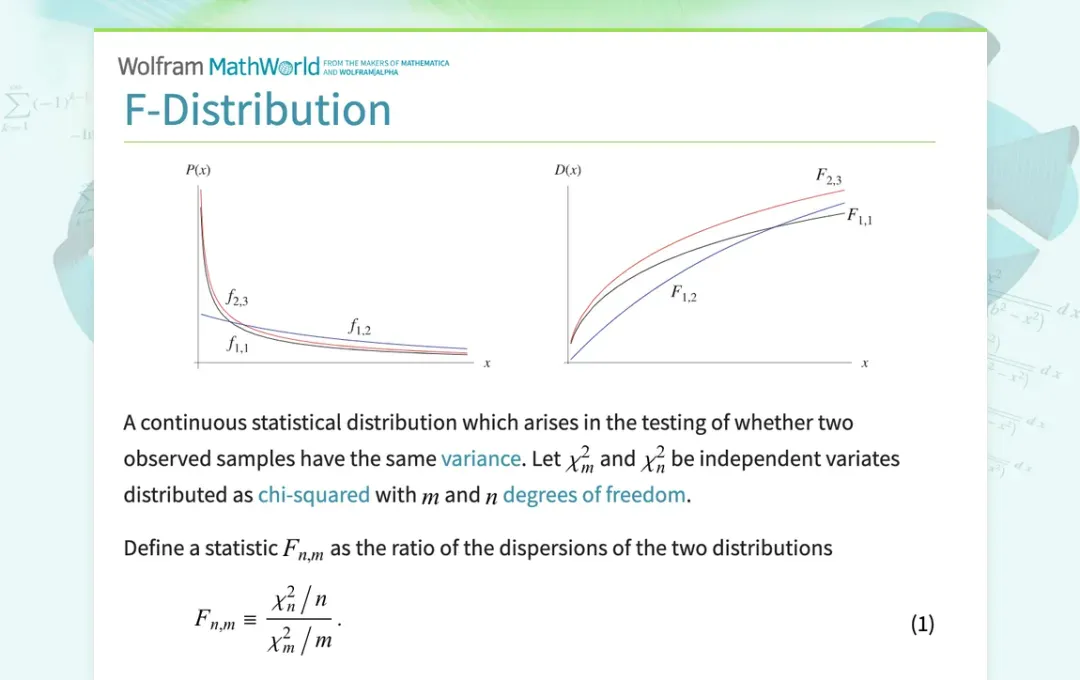

（四）F分布(F distribution)
1. 定义
设随机变量chi_1^2~chi^2(n_1)，chi_2^2~chi^2(n_2)，且chi_1^2与chi_2^2相互独立，则随机变量：
F = frac{chi_1^2/n_1}{chi_2^2/n_2}
服从第一自由度n_1（分子自由度）、第二自由度n_2（分母自由度）的F分布，记为F~ F(n_1,n_2)。
2. 核心性质
- 取值范围：F>0，为右偏的连续型分布，仅在正半轴有定义。
- 倒数性质：若F~ F(n_1,n_2)，则frac{1}{F}~ F(n_2,n_1)，该性质用于求解F分布的下侧分位数，即F_{1-α}(n_1,n_2)=frac{1}{F_{α}(n_2,n_1)}。
- 数字特征：当n_2>2时，期望E(F)=frac{n_2}{n_2-2}；当n_2>4时，方差存在，公式为Var(F)=frac{2n_2^2(n_1+n_2-2)}{n_1(n_2-2)^2(n_2-4)}。
- 极限性质：当第二自由度n_2→infty时，n_1cdot F(n_1,n_2)依分布收敛于chi^2(n_1)。
3. 重要推论
1) 两正态总体方差比的分布：设X_1,...,X_{n_1}来自N(μ_1,σ_1^2)，Y_1,...,Y_{n_2}来自N(μ_2,σ_2^2)，两样本独立，S_1^2,S_2^2为样本方差，则：
frac{S_1^2/σ_1^2}{S_2^2/σ_2^2} ~ F(n_1-1,n_2-1)
是两总体方差齐性检验的核心依据。
2) 方差分析的F统计量：多组正态总体均值比较中，组间均方/组内均方服从F分布，是方差分析的核心。
3) 回归分析的F检验：线性回归中，回归均方/残差均方服从F分布，用于检验回归方程的整体显著性。
【F 分布】
- 定义：
设 ( U ~ chi^2(d_1) )，( V ~ chi^2(d_2) )，且 ( U ) 与 ( V ) 相互独立，则随机变量：
F = {U/d_1} / {V/d_2}
服从自由度为 ( (d_1, d_2) ) 的 ( F ) 分布，记作 ( F ~ F(d_1, d_2) )。
- 性质：
1. 非对称性：呈右偏态。
2. 倒数性质：若 ( F ~ F(d_1, d_2) )，则 ( {1} / {F} ~ F(d_2, d_1) )。
3. 与 t 分布的关系：若 ( t ~ t(n) )，则 ( t^2 ~ F(1, n) )（即 t 分布的平方服从 F 分布）。
- 重要推论（方差分析ANOVA）：
( F ) 分布主要用于比较两个总体的方差是否相等，以及方差分析（ANOVA）中检验多个样本均值是否相等：
F = {{组间均方}} / {{组内均方}} ~ F(k-1, n-k)
通过比较两个独立卡方变量的比值，判断不同组之间的变异是否显著大于组内随机变异。
三、四者关系的系统总结
1. 本源从属关系：正态分布是三大抽样分布的唯一源头，Chi-Square distribution、Student's T distribution、F distribution均由独立标准正态随机变量的函数变换生成，所有三大分布的统计应用均以总体正态性为前提（大样本下可通过中心极限定理放松）。这四个分布中，正态分布是基础，而 ( t )分布、( chi^2 )分布和 ( F )分布都是由独立的标准正态随机变量派生出来的抽样分布。
2. 递进构造关系：
- 基础单元：标准正态变量Z~ N(0,1)
- 一阶衍生：独立Z的平方和 → Chi-Square distribution
- 二阶衍生：Z与标准化chi^2的比值 → Student's T distribution
- 三阶衍生：两个独立标准化chi^2的比值 → F distribution
3. 两两直接关联：
- t分布与正态分布：n → infty时，t(n) → N(0,1)
- chi^2分布与正态分布：n → infty时，chi^2(n) → N(n,2n)
- t分布与F分布：T^2~ F(1,n)（T~ t(n)）
- F分布与chi^2分布：n_2 → infty时，n_1cdot F(n_1,n_2)→chi^2(n_1)
4. 它们的关系可以简单概括为：
- 正态分布（母体） (→) 通过平方和 (→) (chi^2) 分布
- 正态分布（母体） 与 (chi^2)分布 结合 (→) (t) 分布
- 两个独立的 (chi^2)分布 结合 (→) (F) 分布
5. 应用协同关系：四者共同构成了经典参数统计的完整体系：正态分布用于总体分布描述与大样本推断，三大抽样分布用于小样本下的参数区间估计、假设检验（t检验、方差分析、卡方检验、F检验等）。
TAKE HOME MESSAGE:
| 分布 | 定义/构建方式 | 主要用途 |
| 正态分布 | 自然现象/测量误差的分布模型 | 描述总体特征，中心极限定理的基础 |
| (chi^2)分布 | 标准正态变量的平方和 | 方差估计、拟合优度检验 |
| (t)分布 | 正态 / ((√{chi^2/df})) | 小样本均值估计（总体方差未知） |
| (F)分布 | 两个独立的 (chi^2) 之比 | 方差比检验、方差分析 (ANOVA)、回归分析 |
这四种分布构成了经典统计推断（参数估计和假设检验）的数学基石。
来源：小章的笔记本
质量源于设计，这话没毛病——谈如何从源头根绝质量缺陷
第一章、糟糕的设计真的靠后天克服吗？
在制造业混久了，经常听到一句听起来很“牛逼”的话：“设计问题，制程克服。”意思是我们设计上虽然有点瑕疵，但没关系，你们生产部门牛，你们想办法在生产过程中把它搞定。这话听起来像是给制程团队戴高帽，实际上却是设计人员最不负责任的托词。
我们先来看一个真实的例子。某家代工厂做一个机种，因为塑胶粒子本身的物性问题，黑色料件长期摆放在仓库里会收缩，导致尺寸超标。其实在试产阶段这个问题就已经暴露了，但负责的设计人员束手无策，或者说不想承担责任去改设计、换材料，最后搞出了一个“临时对策”：每次投产前，先把料件放到空调房里回温几天，让它收缩完了再生产。就这样，这个“临时对策”一用就是好久，产线像供祖宗一样供着这些料件。结果呢？终于有一天，连空调房回温也不管用了，上线产品依然超标，成品出现间隙，最终导致停线。前前后后，停线损失、供应商反复验证的费用，十几万就这么打水漂了。最后才发现，根源就是设计阶段材料没选对。
这个案例告诉我们一个残酷的事实：糟糕的设计，后天是很难克服的。你非要去克服，代价就是无穷无尽的灾难：停线、交不出货、库存挑选、客户投诉、索赔。这就好比你要盖一栋房子，设计师把地基画歪了，然后跟施工队说“你们克服一下，施工过程中扶正它”。这可能吗？施工队哪怕有通天的本领，也只能不停地在歪地基上修修补补，今天补这边，明天那边又裂了。
统计数据早就表明，产品的设计开发成本虽然仅占总成本的10%—15%，但它决定了总成本的70%—80%。为什么？因为设计决定了你用什么材料、用什么结构、用什么工艺。如果设计阶段选了一种全世界只有一家化工厂能生产的奇葩材料，那后续的采购成本、交期风险就注定了高得离谱。如果设计了一个需要角度刁钻才能组装的卡扣，那产线上的工人效率就注定了快不起来。
很多设计人员现在有个不好的习惯，就是不去制造现场动手，整天躲在办公室里画“空中楼阁”。图纸画得漂漂亮亮，但根本不考虑能不能加工出来，好不好组装。等到试产出了问题，要么两手一摊推给品质部门，要么就祭出那句“制程克服”。所以我的结论很明确：设计必须第一次就做好，要走DFM（为制造而设计）、DFA（为组装而设计）的路。只有从设计源头把结构、材料、公差都定得合理，后续的生产质量才有资格谈“稳定”二字。
第二章、品保在试产阶段真的只要看制程问题吗？
这个问题，其实暴露了很多企业品保人员的认知误区。很多做品保的兄弟姐妹觉得：“我们是品保，我们的职责就是看制程、看材料，设计那是研发部门的事，我们管不着。”听起来好像职责分明，但实际上，如果你在试产阶段只盯着制程问题，那你就是在给量产埋雷。
大家要明白一个概念：试产阶段和量产阶段的问题来源是完全不同的。量产阶段，模具、设备、工艺都稳定了，这时候出问题，大概率确实是制程波动或者来料不良。但试产阶段呢？试产的时候，规格没定死、模具可能还在修、治具还没定型、程式还在调，这个时候出的问题，十个里面有七个其实是设计问题或规格问题，而不是单纯的制造问题。
统计分析也印证了这一点：产品质量问题的源头，30%来自制造，而70%来自产品设计缺陷。如果你在试产阶段只盯着那30%的制造问题，却对那70%的设计缺陷视而不见，甚至觉得“那是RD的事，我不便开口”，那等量产后，设计缺陷就会像幽灵一样，每天变着花样来找你麻烦。
品保在试产阶段还有另一个误区，就是轻信RD的口头承诺。RD说“这个问题我有对策了，改一下就行”，品保人员一听，OK，那关了吧。结果等到下次试产，发现那个所谓的“对策”根本没执行，或者执行了根本没用。这时候再去吵谁的责任，已经晚了，交期不等人。
正确的做法是什么？品保要在试产阶段努力地找问题，甚至是帮着RD找问题。要早期参与设计过程，了解产品的制程物性和设计Bug。试产的目的就是为了“交学费”把问题都暴露出来，如果在试产阶段你不吭声、不敢挑战技术设计问题，那量产时问题就会来找你。
好的品保在试产时要像“包打听”一样，多问几个“为什么”：这样解决能持续稳定生产吗？这样解决有考虑过我们产线的实际良率吗？这样解决现场作业员操作会不会容易出错？只有把80%的精力和时间花在试产阶段，把设计问题、规格问题统统揪出来按死，以后量产才能花20%的时间轻松管理。试产不用心，量产就事多；试产怕麻烦，量产麻烦来。
第三章、质量源于设计，根绝缺陷源头
既然我们承认了糟糕的设计后天很难克服，也明白了品保不能只看制程而要盯着设计改，那么接下来最关键的问题就是：怎么才能真正做到“质量源于设计”，从根子上把缺陷给绝了？
这就不得不提日本质量管理大师田口玄一的理念了。他提出的“试验设计”思想，就是希望通过事先的设计，实现产品的最优组合、最优质量以及最低价格。这才是质量管理的真正武器。
第一，设计人员要有“敬畏之心”，不能闭门造车。很多设计问题的产生，是因为设计人员对制造现场缺乏敬畏。一个好的设计人员，不仅要懂设计，更要懂工艺、懂材料、懂装配。在设计阶段就要像过电影一样，预演你的产品是怎么做出来的。要推行DFM（为制造设计）和DFA（为装配设计），在设计图纸发出去之前，先问问制造部门的意见：这个公差以我们现在的设备能不能保证？这个结构好不好加工？这个材料市面上好不好买？江南工业集团在这方面有个很好的做法，他们在工艺设计时，要求技术人员必须“弄清”三件事：弄清产品机理及装配关系；弄清零件的结构特性及工艺加工性；弄清零件的关键、重要部位及加工难点。这“三个弄清”做扎实了，后续的制造才能顺畅。
第二，建立“设计问责”机制，不能溺爱研发。很多时候设计问题之所以反复出现，是因为企业内部对研发人员太过“溺爱”。生产出问题了，罚品保、罚生产；材料出问题了，罚供应商。唯独设计出问题了，一句“研发探索过程中的正常交学费”就糊弄过去了。这合理吗？不合理。必须要对设计质量进行量化考核。比如建立制度，对产品研制过程中的设计更改次数、文件编制质量、评审发现问题的数量进行统计。如果在试产阶段因为低级设计失误导致多次返工，就应该影响项目组的绩效。正如中航工业的专家所说，要将研制质量与项目组的绩效挂钩，不能只是定性地说“通过评审”，而是要量化打分，得分低就要扣绩效。只有这样，研发人员才会像重视进度一样重视质量。
第三，建立“问题归零”的闭环，不找到根因不罢休。质量问题出现后，很多企业喜欢“头痛医头”。今天这里装配不进去，那就拿锉刀修一下；明天那里缝隙大，那就垫个垫片。这不是解决问题，这是在和稀泥。真正的质量归零，必须是技术归零。也就是要从机理上分析清楚：为什么会这样？是结构强度不够？是材料选型错误？还是设计边界条件没算清楚？必须找到真正的故障原因，并且通过验证确认措施有效，才能算完。就像大全集团提倡的，对于设计质量隐患绝不能妥协。有些故障很难复现，测试环境、使用条件不一样，可能十次里面只出现一次。这时候如果你随便找个原因仓促归零，那这个隐患迟早会在某个深夜爆发，给你带来更大的损失。
第四，把经验转化为“设计规范”，把个人能力变成组织能力。很多企业最大的浪费，就是经验随人走。老工程师在的时候，产品质量稳得很；老工程师一走，新人接手，同样的错误再犯一遍。为什么？因为没有把经验固化下来。真正要做好“质量源于设计”，就必须组织编制各类产品设计规范。把过去吃过亏、摔过跤的教训，变成一条条白纸黑字的规范。比如：什么情况下不能选某种材料？什么结构容易导致应力集中？把这些写入规范，以后新来的设计人员拿到任务书，先查规范，只要按规范走，就能避开大部分已知的坑。 来源：质量工程师之家
---汽车业务---
汽车零部件开发兼职顾问（对公）
FMEA培训、辅导、审核、润笔、软件
问题解决/8D方法培训、辅导、支持
汽车行业工程师培训（招聘、培训，推荐）
汽车行业工作中问题解决支持（对私）
汽车行业专业书籍/知识代寻
----欢迎联系咨询---
汽车设计公司招人：
浙江吉利项目：
急需发动机、变速器系统工程师，电话面试，通过后马上上岗！薪资开放！
一、造型项目长期招聘：
1、重庆：油泥模型 5年+、数模CAS 5+、内外饰创意 3+ /
2、广州：数模CAS 5+、UI 3+
3、杭州湾：数模CAS 3年+、色彩 3+、渲染 3+ /
4、杭州：油泥 3年+
5、苏州：内饰、外饰造型 3年+、渲染 1年+、数模CAS 3+ /6、上海：内饰造型 3年+、外饰造型 5+、渲染VR 3+、色彩 3+、数模CAS 3+、油泥模型 8+
二、工程设计/CAE仿真分析/工艺SE 长期招聘
1、浙江：车身、外饰、内饰、开闭件、底盘(悬架&制动&转向）、外饰附件、座椅、总布置、动力集成、尺寸、电子电器测试、线束、CAE(结构耐久、建模、NVH、CFD、安全碰撞、行人保护、NVH试验、多学科集成)、总装SE、进气、驱动轴、悬置 ,1年+
2、安徽：车身、内外饰、开闭件、线束、整椅、涂装SE，3年+
3、广州：外饰DRE、飞行结构、外饰CAD、开闭件、内饰、车身、总布置 ，3年+
4、上海：线束、结构设计、车身、外饰 ，3年+
5、重庆：总装SE 3年+
【寻求合伙人】：汽车行业工程师培训（招人、培人、推人）
感兴趣者扫码联系：
更多信息链接：
