倍速链生产线广泛应用于电子、家电等行业的自动化装配，新手入门不用愁，吃透它的6大核心组成，设计逻辑自然清晰，这一篇帮你快速掌握关键要点！
一、倍速链生产线6大核心组成

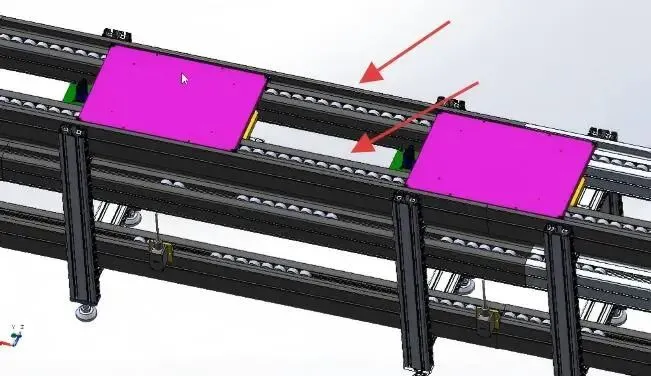

1. 链条链轮本体：传动核心
倍速效果的关键的在于特殊滚子结构，常见双节距或三倍速链，滚子与导轨接触产生差速，使载具速度高于链条本身。材质选用高强度合金钢或不锈钢，耐磨、耐腐蚀，延长使用寿命。
2. 驱动系统：动力心脏
核心配置为三相异步电机+减速机，电机提供动力，减速机调节转速，确保链条运行平稳、动力输出均匀，适配生产节奏。
3. 支撑结构：导轨与张紧机构
负责支撑链条、引导运行，防止打滑脱链：
● 支撑导轨：多为铝合金或钢制，表面做低摩擦镀层处理，减少损耗；
● 张紧装置：弹簧式或螺杆式，可灵活调节链条松紧，规避运行故障。

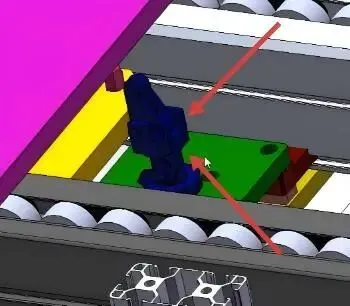

4. 载具与阻挡机构：定位与承载关键
保障工件承载与工序衔接精度：
● 工装板：可直接采购，常规材质PVC，重载场景选用铝板；
● 阻挡机构：气动控制，与传感器联动，实现工件定位、分拣或暂停；
● 防回弹机构：类似棘轮机构，实现工装板单向前进，避免回弹。

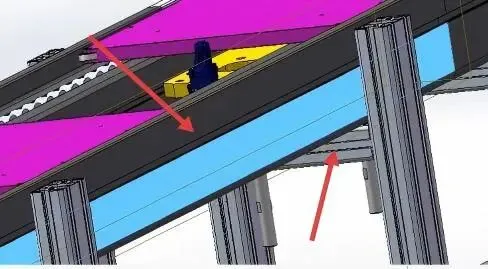

5. 顶升机构：提升装配精度
核心作用是提升定位精度，避免装配偏差。优先选用薄型气缸（轻便易安装），两侧配直线轴承导向；顶升板装定位销，采用菱形销+圆柱销搭配，防止过定位。
6. 升降回流机构：双层线循环核心
双层倍速链需实现工装板循环，上层装配、下层回流，配套2台升降回流机，确保工装板平稳闭环循环。
总结
倍速链设计核心是“部件适配、精准稳定”，6大部件各司其职，只要确保材质、结构符合生产承重、精度需求，就能打造高效稳定的生产线，收藏备用更省心！
