大跨度结构设计实践分享——以梁山国际会展中心为例

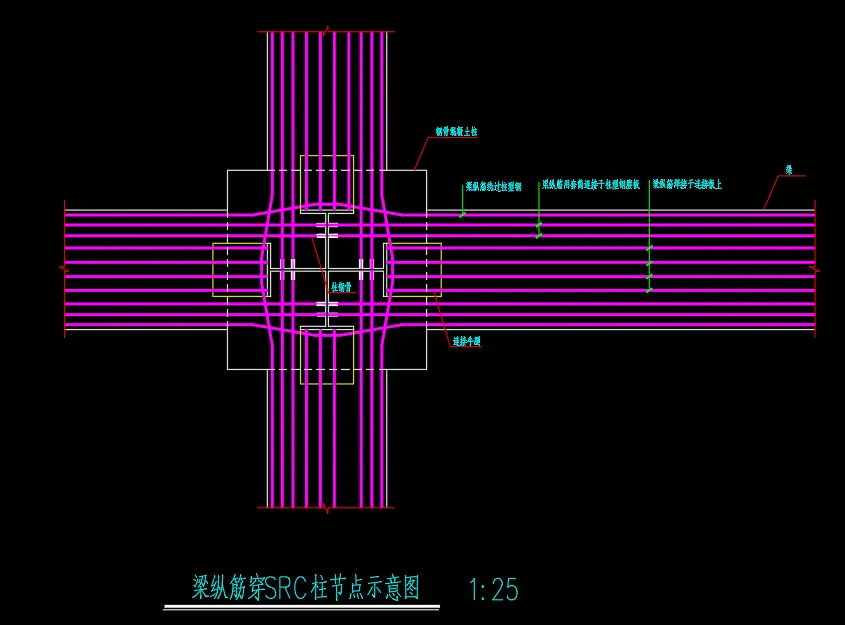

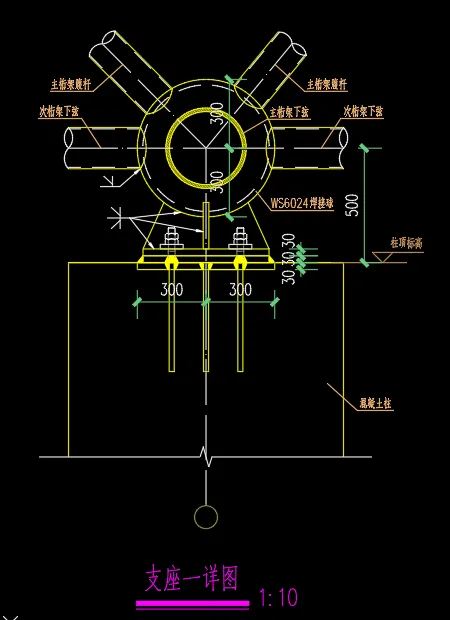

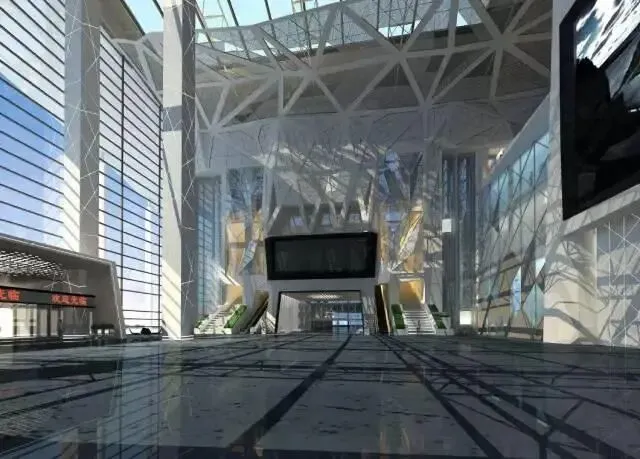

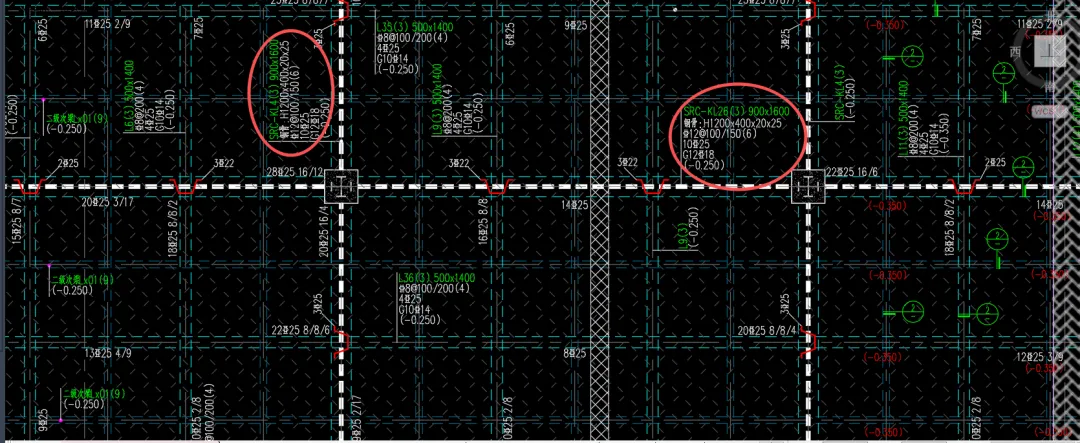

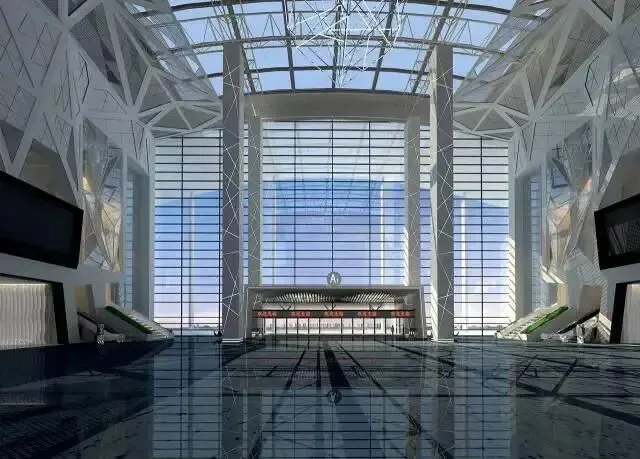

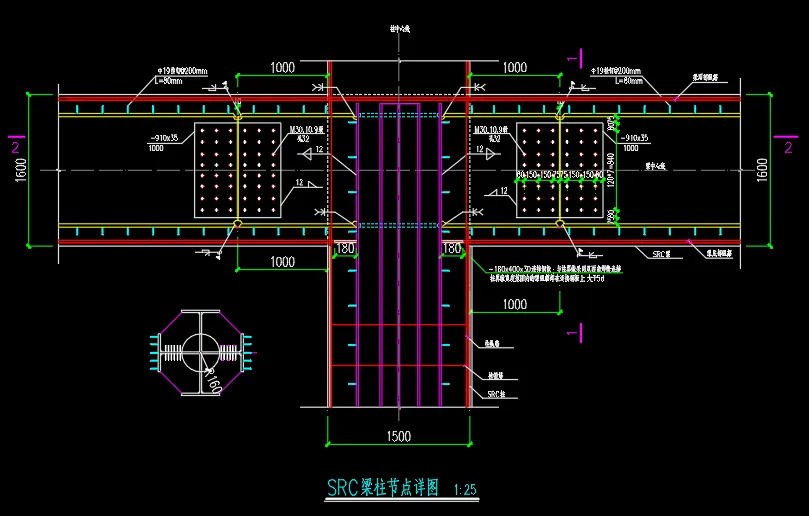

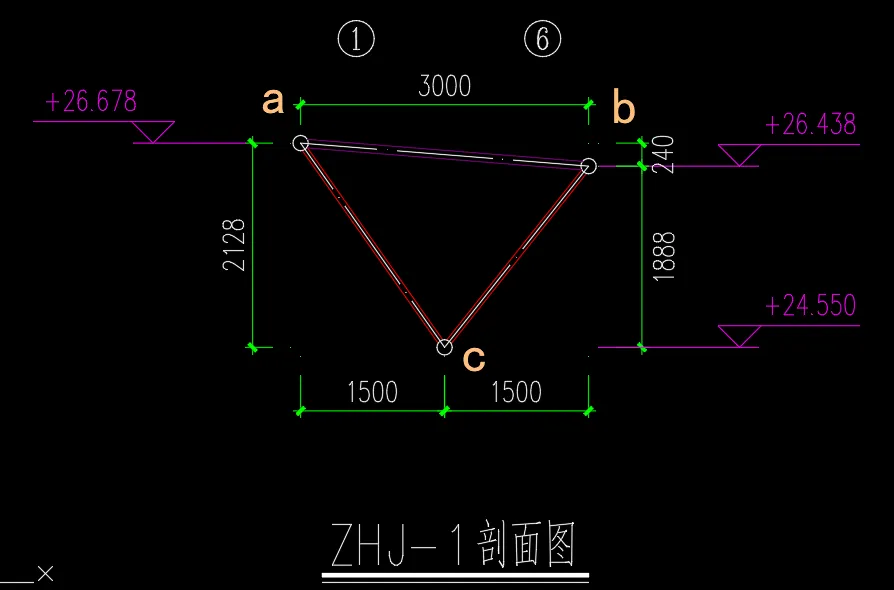

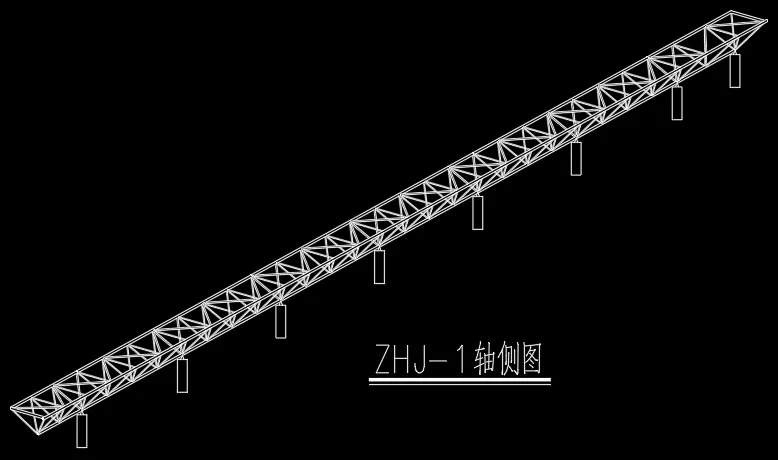

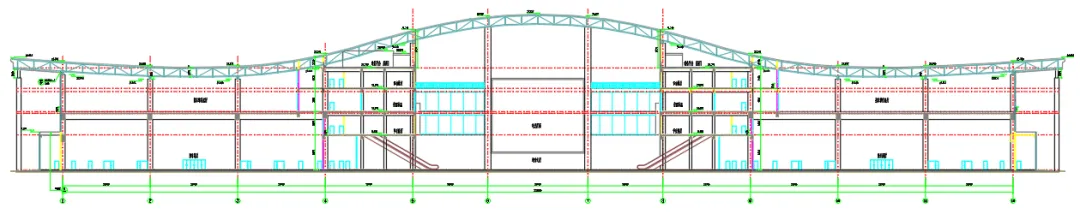

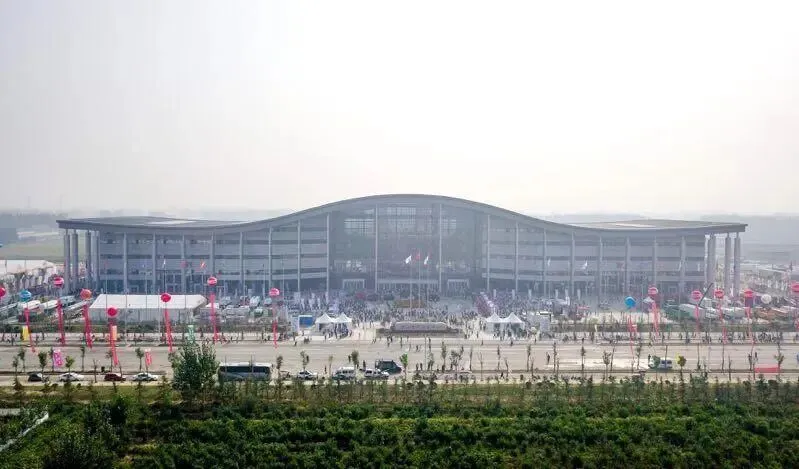

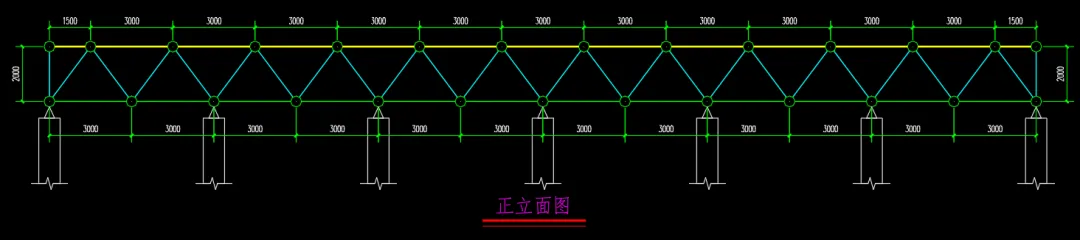

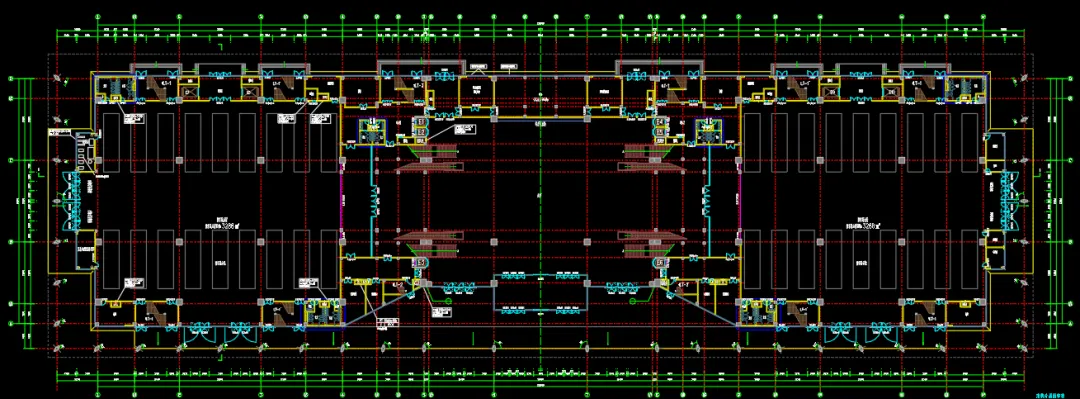

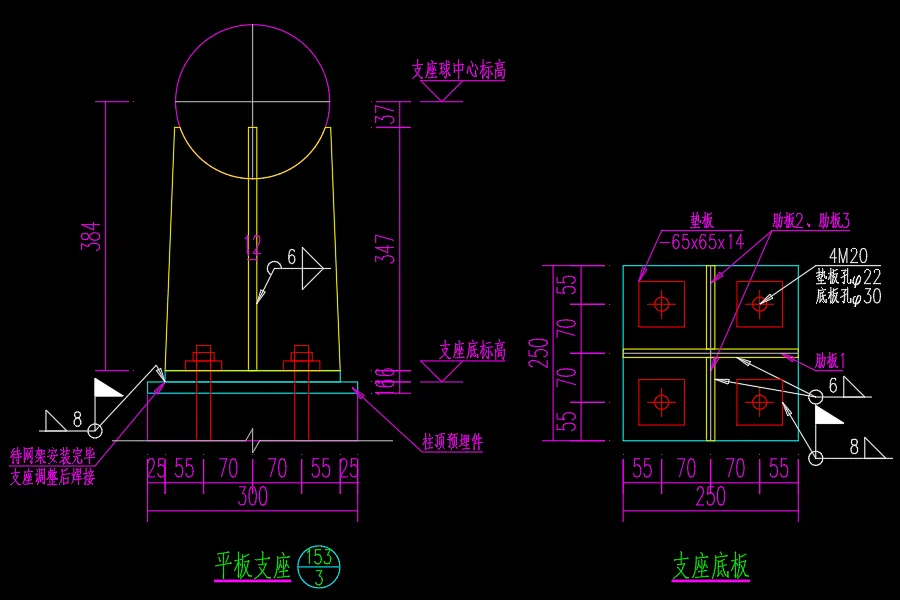

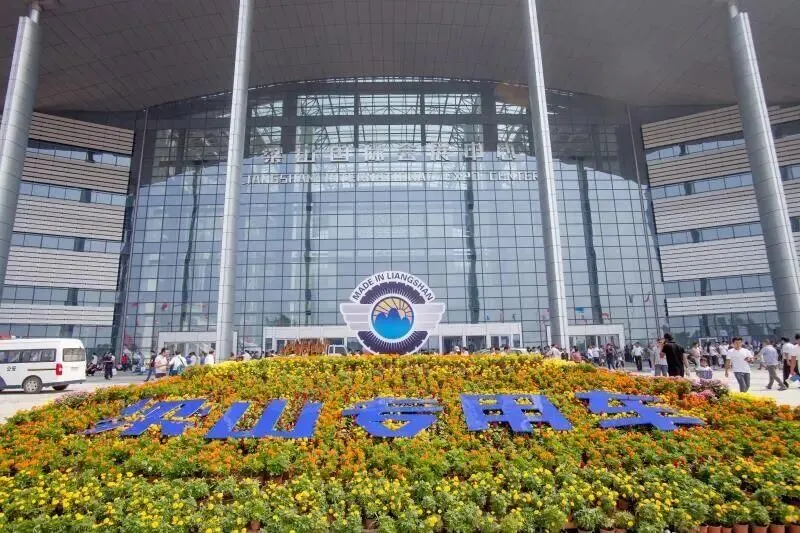

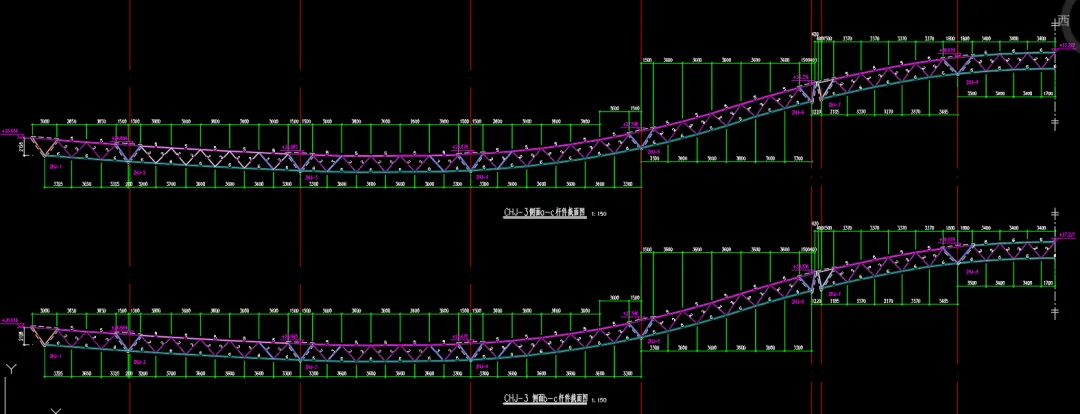

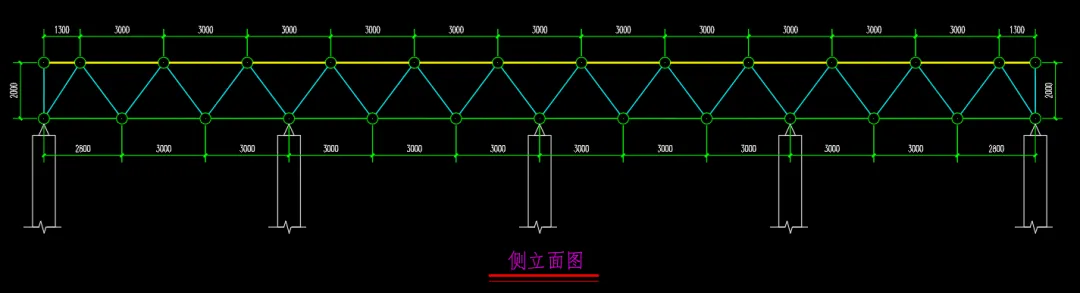

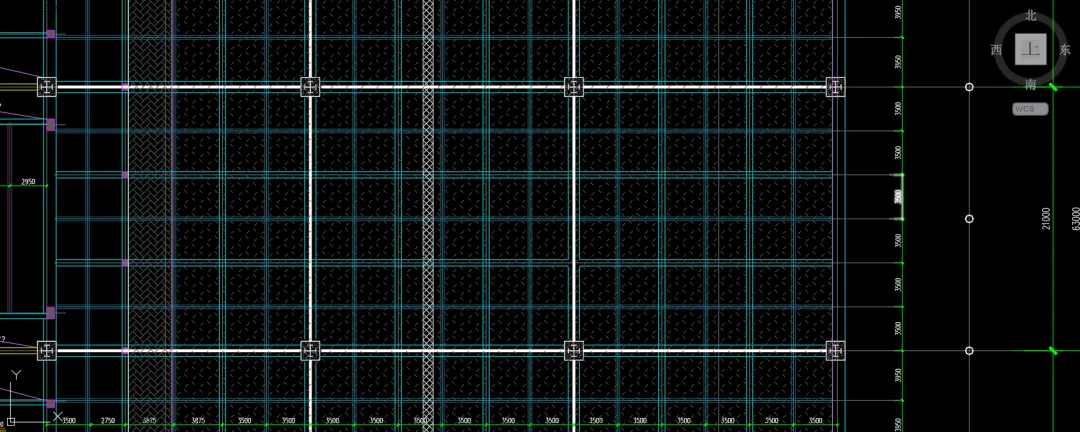

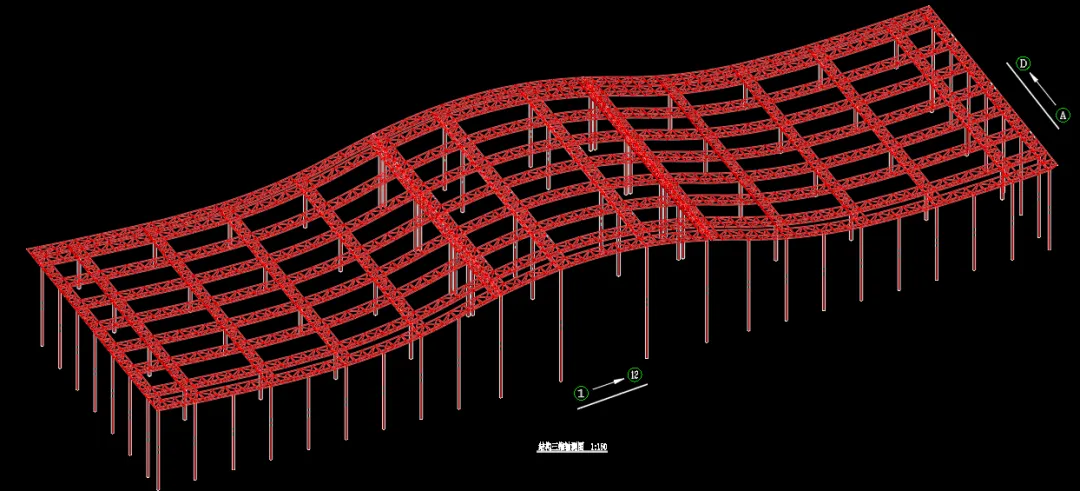

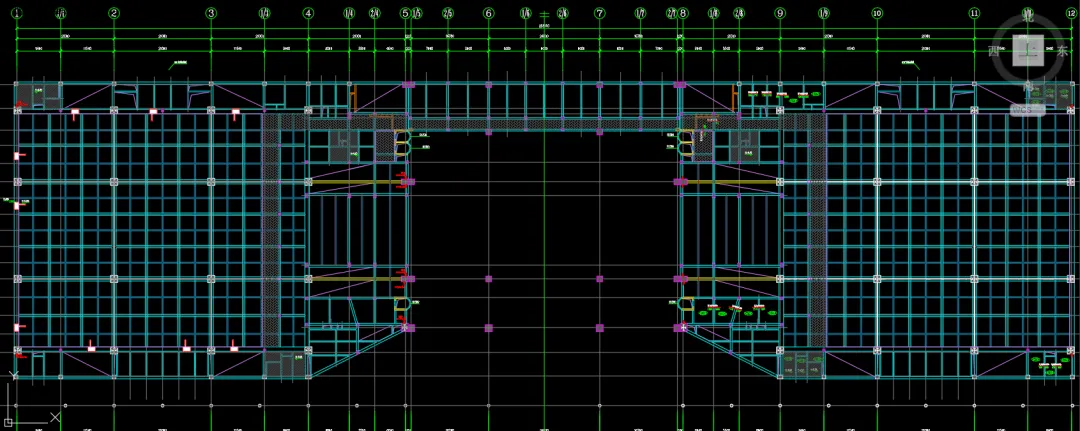

相较于常规结构，大跨度结构往往会给结构工程师带来更多的挑战，需要综合运用专业知识、先进技术和创新思维，通过优化设计和持续技术创新才能确保大跨度结构的安全性、可靠性和经济性。今天，笔者以做过的几个实际工程项目作为案例，为大家分享大跨度结构的设计实践经验。 笔者在2016年初开始参与该项目的结构设计工作，经过各方全力配合，项目于2017年8月仅历时一年半即顺利竣工并投入使用，2017年9月17日至19日成功举办了第十三届中国（梁山）专用汽车展览会。 梁山国际会展中心位于山东省济宁市梁山县经济开发区东风路，是鲁西南地区较大的综合性会展中心。项目总投资1.8亿元，占地面积约10万平方米，其中室内展览面积3.5万平方米，室外展区面积约3.26万平方米。主体建筑面积约3.4万平方米，展厅为2层结构，共4个展厅，展厅净高12.5米。建筑中部为通高中厅，层高37米，中厅两侧为4层建筑，层高5.6米，主要用于商务洽谈和会议。 展厅主体部分为2层结构，首层层高14米，二层层高8米，并分别设有夹层；；建筑中部为通高中厅，层高37米。建筑总长228米，设两道抗震缝，将整个建筑分为左右展厅和中厅三个单元。 展厅部分柱网基本尺寸为21mx21m，二层楼面荷载为10kN/m2。柱网尺寸和使用荷载都很大，经过试算比较最终采用型钢混凝土框架结构作为受力体系。局部放大图 型钢混凝土柱截面尺寸为1500x1500，内设十字型钢；梁截面尺寸为900x1600，钢骨尺寸H1200x400x20x25。设两级次梁体系，减小楼板跨度。 屋面为上升曲面造型，直立锁边铝镁锰金属屋面，采用双向空间管桁架结构体系，桁架支撑在下部主体结构的柱顶。 桁架上下弦杆采用∅159X5钢管，腹杆采用∅60X3.5钢管。桁架采用球形钢支座于柱顶铰接：
东营三中风雨操场同样是笔者在2016年设计的项目。

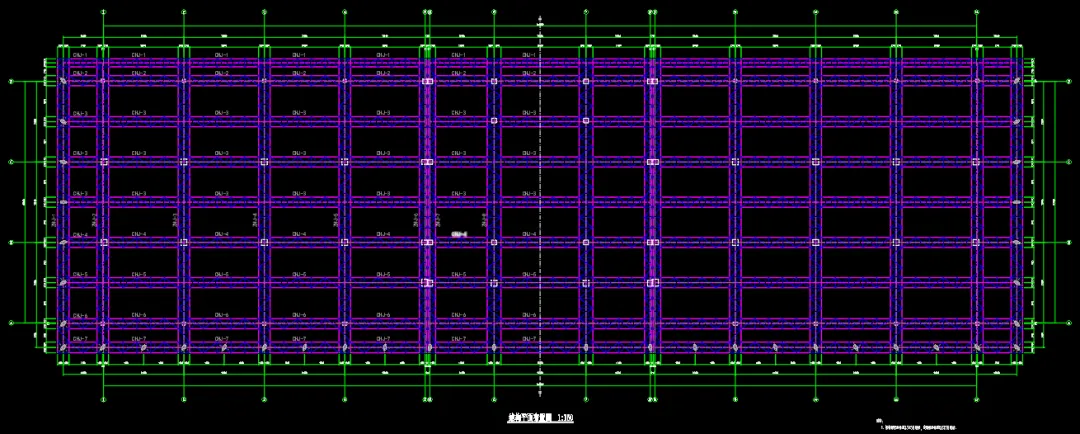

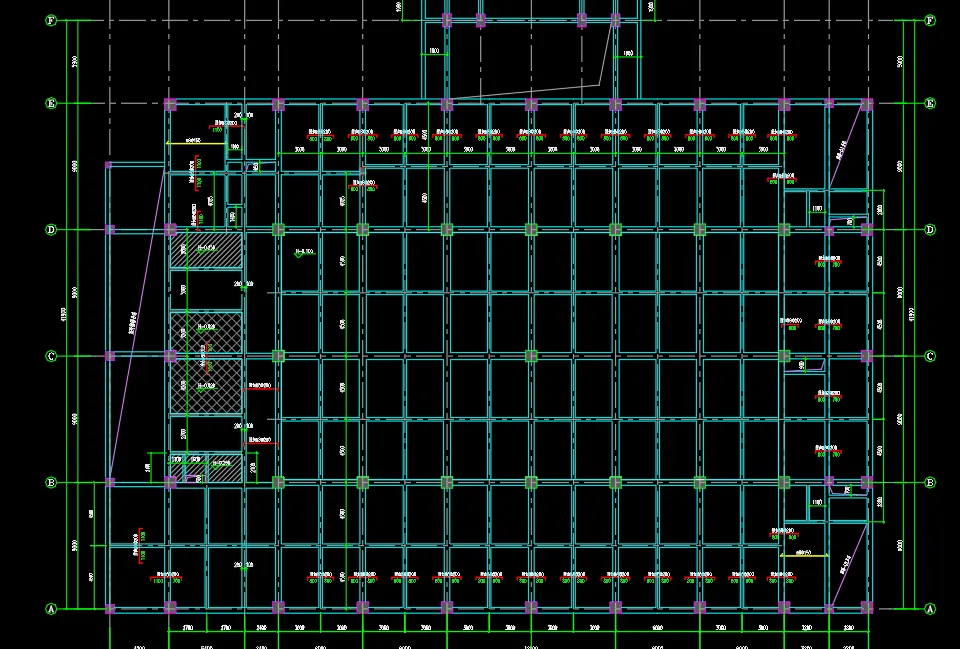

该项目建筑用途为体育健身，首层由于使用要求局部柱网较大，为18米x18米，二层楼面采用了钢筋混凝土井字梁结构，节省了建设成本：

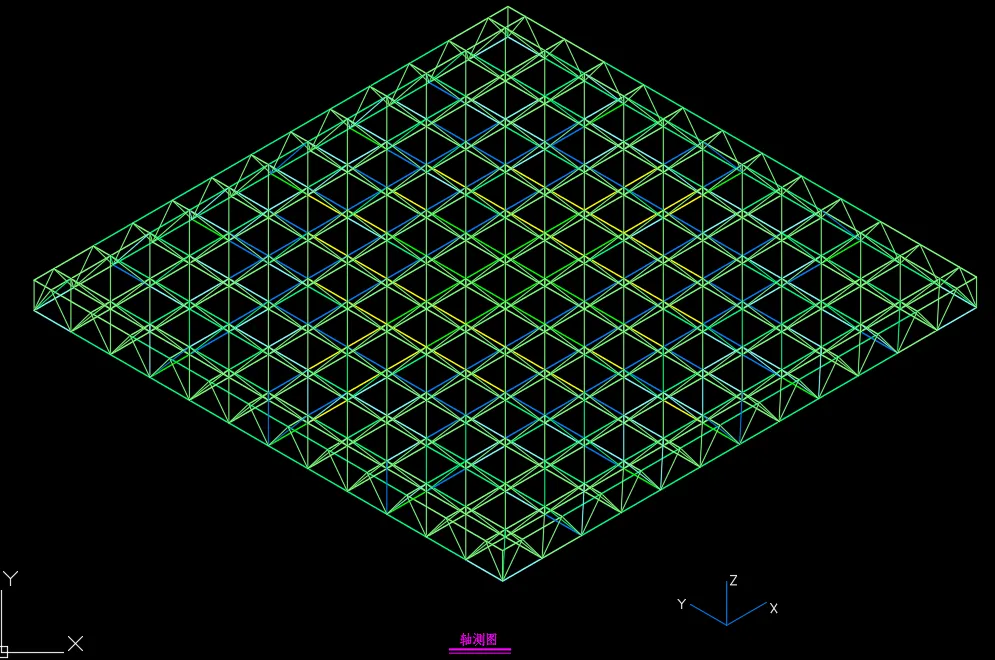

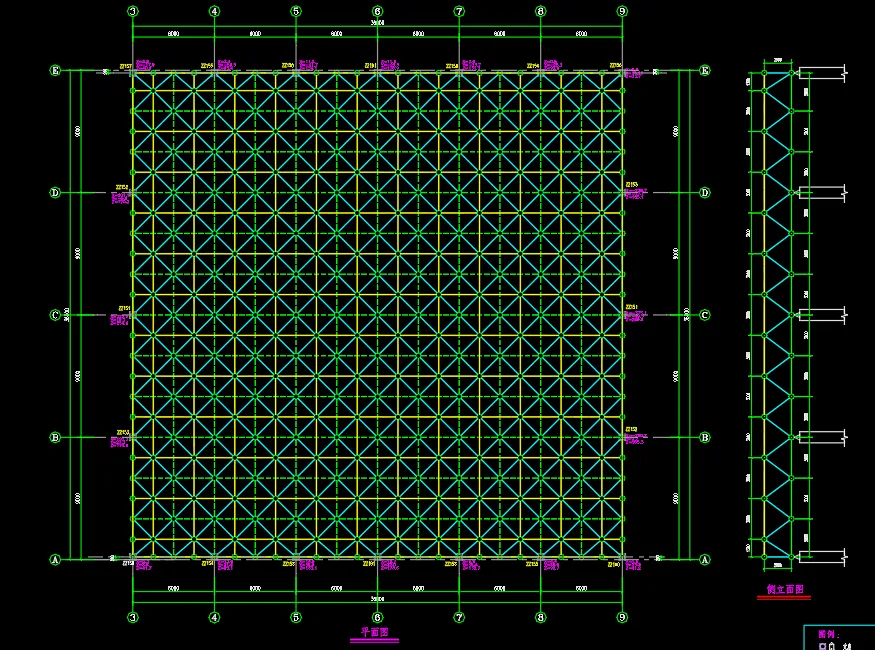

二层以上抽柱形成大空间，屋面为铝镁锰板轻钢屋面。结构设计时，屋盖采用网架结构，网架跨度为36mx36m：
大跨度结构由于其复杂性和特殊性，设计难度往往较大，设计时必须根据项目实际情况选用合理的结构体系，同时要进行详细的受力分析，才能使其既满足建筑美学要求又做到安全可靠、经济适用。
