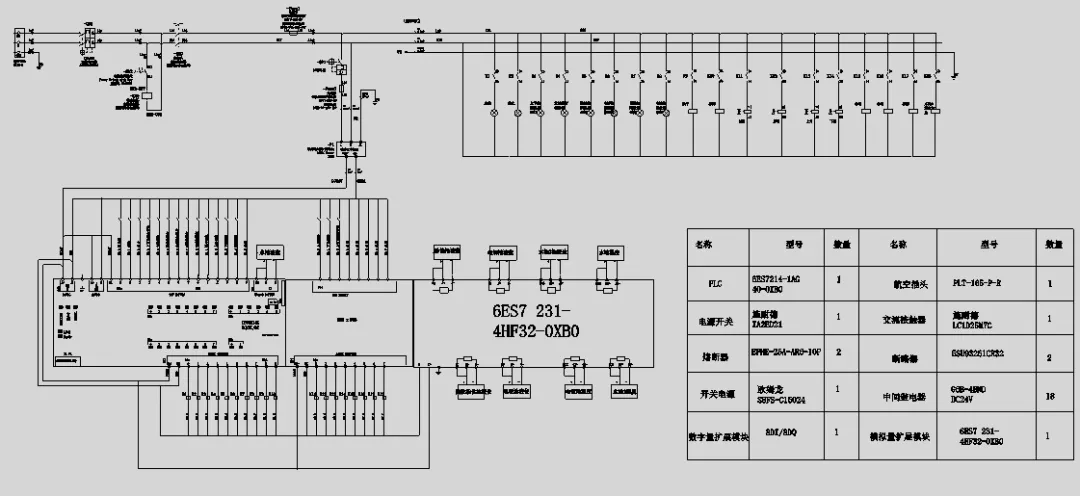

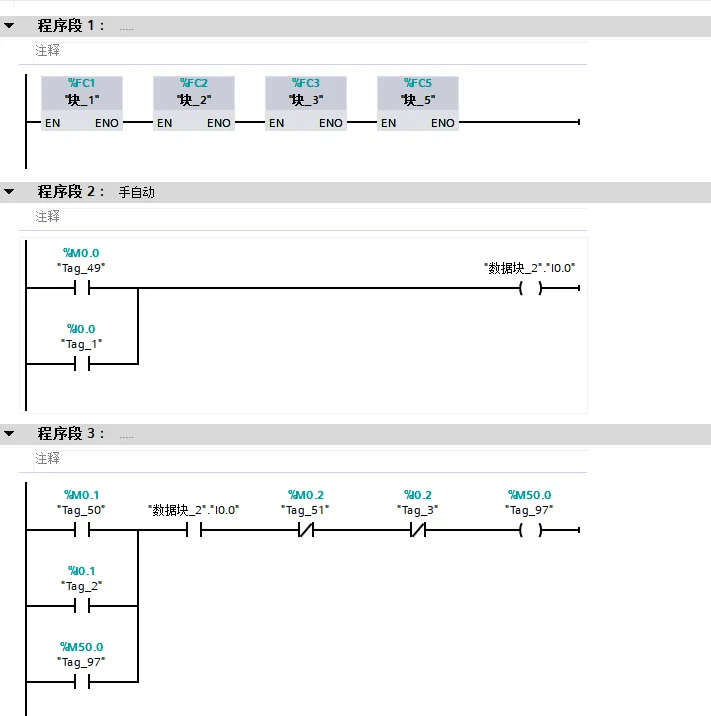

电镀技术是借助电化学里面的电解效应，从而让金属离子及混合金属沉淀积累在被电镀的工作产件表层，从而产生均匀、密实、抗腐蚀、抗氧化的金属保护层的过程。本文以基于PLC的电镀生产线控制系统设计作为主要研究课题，通过了解电镀生产线工艺流程，明确基于PLC的电镀生产线控制系统总体设计方案。由此以西门子6ES7214-1AG 40-0XB0作为电镀生产线控制系统的核心控制模块，进行变频器选型、传感器选型以及电动机选型等。最后进行电镀生产线控制系统软件设计与仿真，结果显示，本文设计的基于PLC的电镀生产线控制系统控制效果良好，有着一定的实际应用价值。

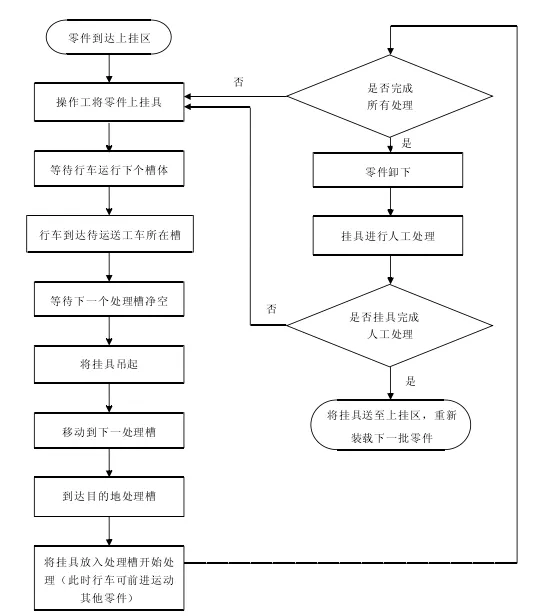

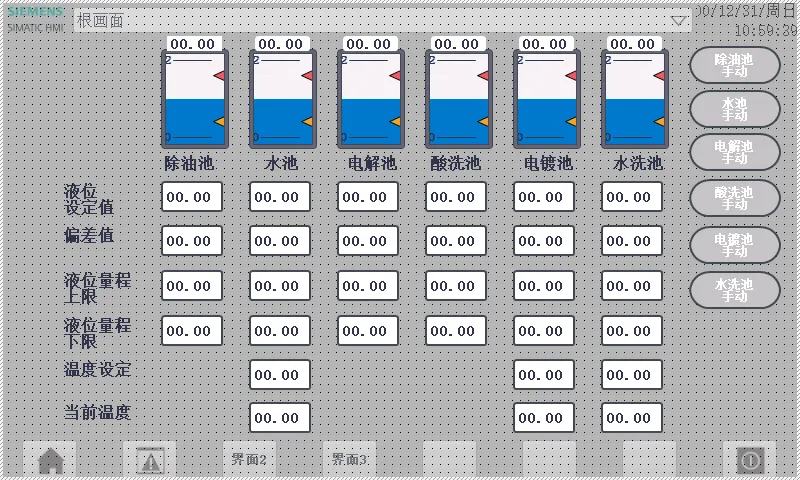

根据本课题的设计要求和电镀的工艺分析，本控制系统以镀锌为例进行设计。电镀生产线控制系统以PLC为中央处理器，上位机采用先进的触摸屏在线监控。本控制系统分为镀锌温控、上位机监控、行车控制和辅助设备控制四个子系统。监控系统可通过人机界面控制其他三个系统。电镀生产线控制系统的整体结构框图如图2.2所示。
图2.2电镀生产线控制系统整体结构框图
