新能源汽车保有量激增的背后，是废旧锂离子电池的“退役潮”。据预测，2025年全球废旧动力电池量将达82万吨，2028年后年退役量超400万吨。其中，三元（NCM）阴极材料作为电池核心部件，其回收利用率直接影响新能源产业的绿色闭环。近期，昆明理工大学联合团队在《AFM》发表的研究，用“异相靶向刻蚀+晶体诱导再生长”技术，为废旧NCM阴极材料再生提供了高效方案。
一、核心技术：三元熔盐体系实现“精准修复”

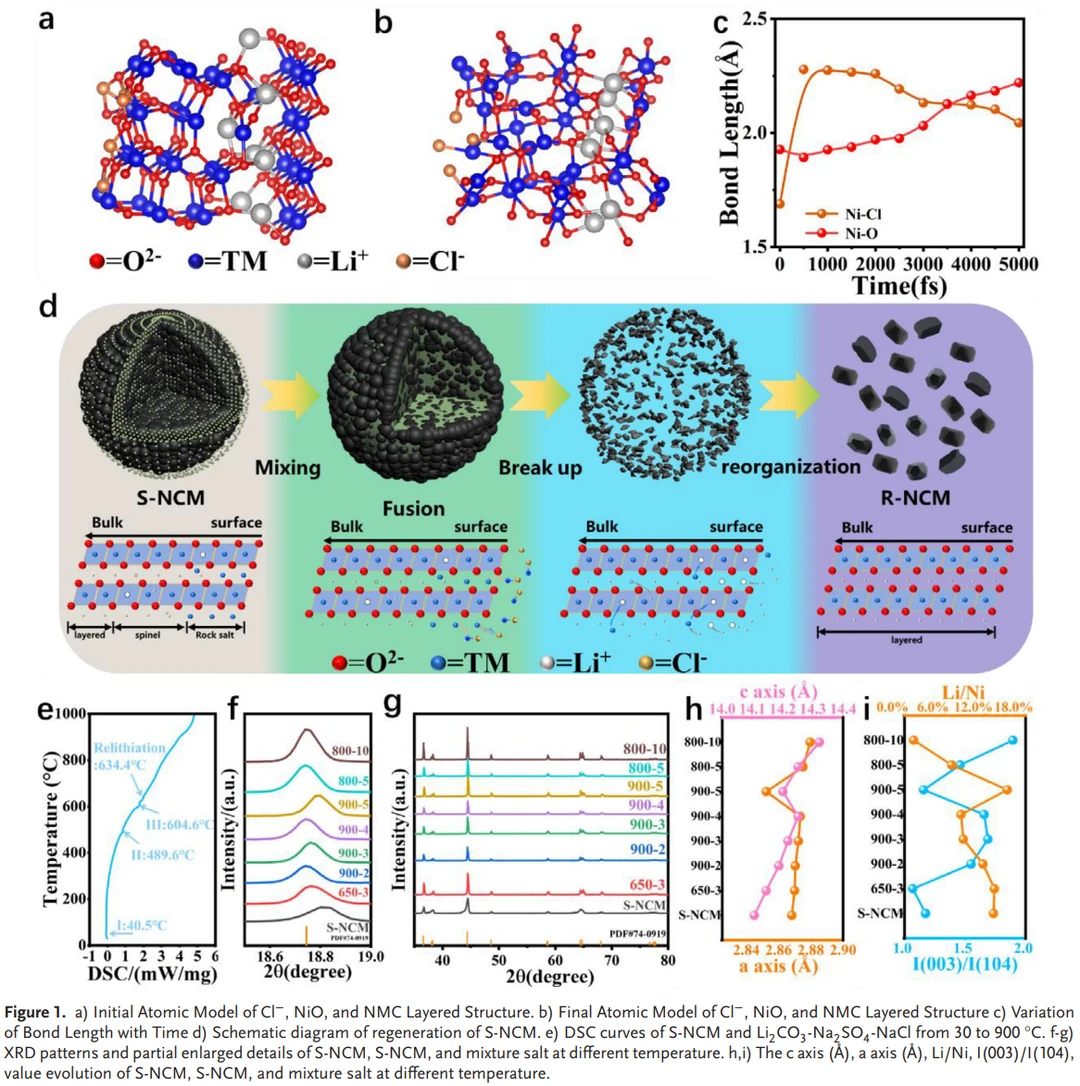

团队创新设计Li₂CO₃-NaCl-Na₂SO₄三元熔盐体系，通过三步完成再生：
1. 靶向刻蚀：Cl⁻精准穿透多晶晶界，选择性分解阻碍锂离子扩散的岩盐相（NiO），打通离子通道；
2. 定向裂解：Cl⁻富集引发局部晶格畸变，让多晶颗粒按特定方向裂解为微米级初晶；

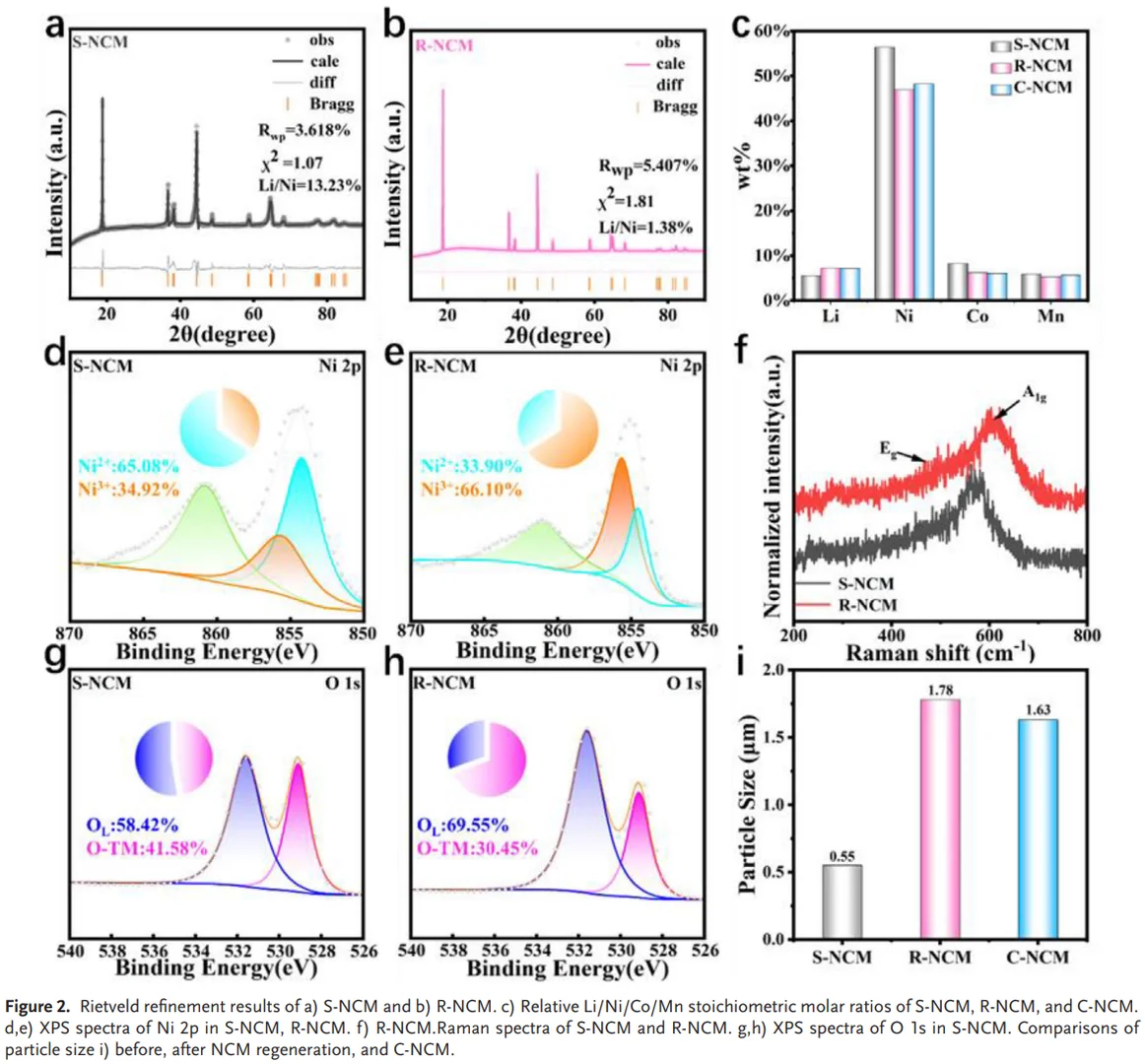

3. 两步热处理：先900℃高温烧结实现材料致密化，再800℃中温退火抑制晶粒异常长大，同时修复Li/Ni阳离子混排（从13.23%降至1.38%），恢复晶体结构完整性。
二、性能实测：循环稳定性碾压未再生材料

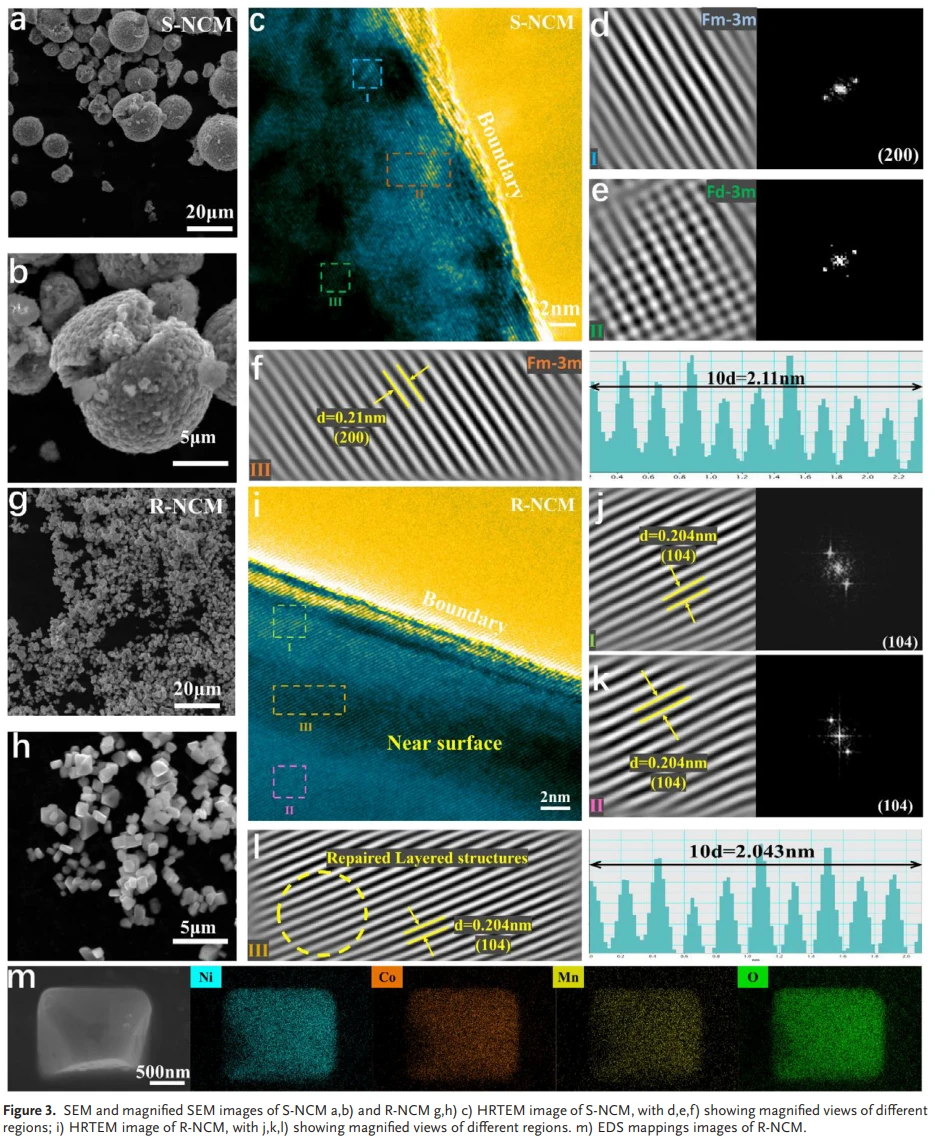

再生后的单晶NCM阴极，电化学性能大幅提升：

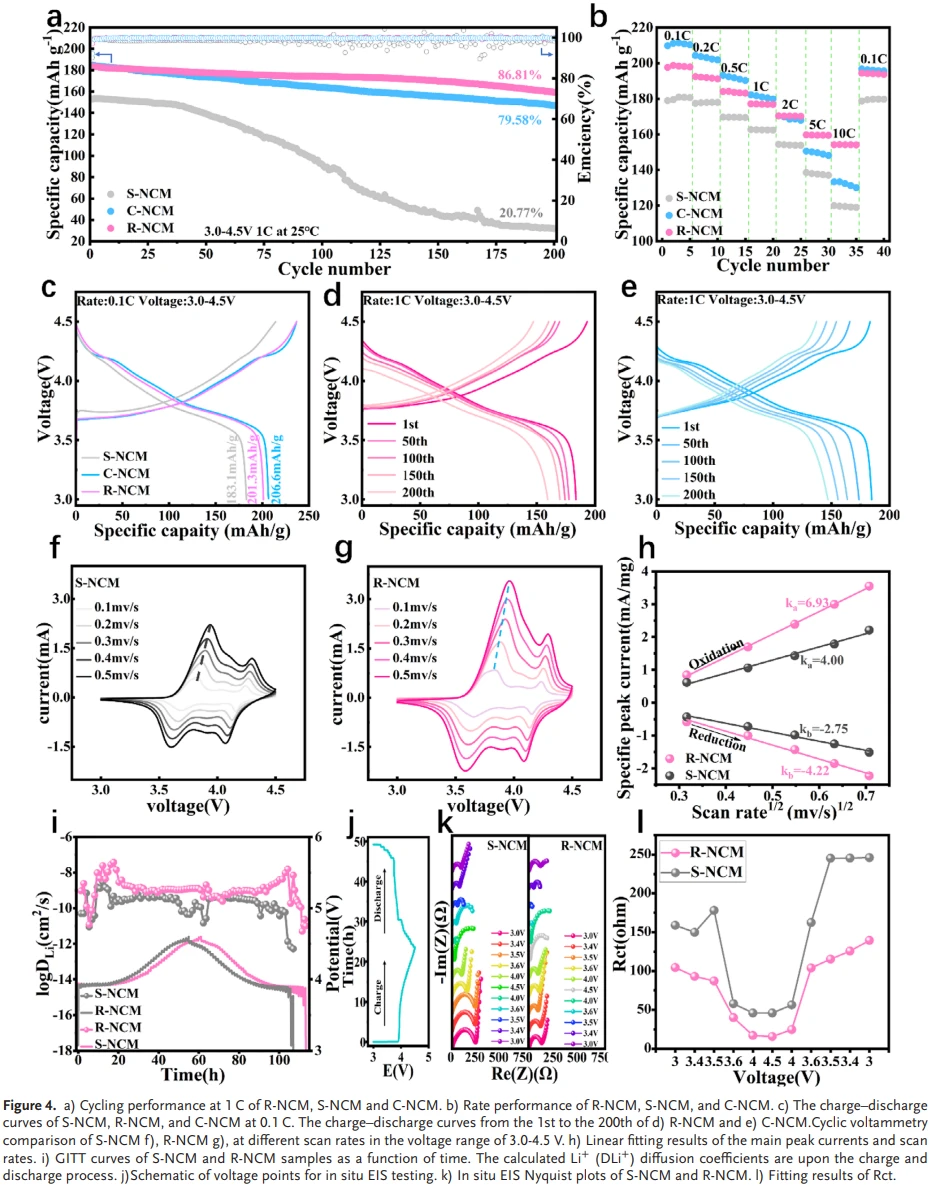

1. 1C倍率下初始放电比容量183.60mAh/g，200次循环后容量保持率86.81%，而未再生材料仅20.77%；
2. 10C高倍率下仍能输出153.4mAh/g的容量，锂离子扩散系数比未再生材料高1-2个数量级；
3. 制成软包电池后，50次循环仍保持95.04%的性能，界面稳定性优于商用材料（CEI层厚度仅2.7±1nm，商用材料为5.2±3nm）。
三、经济环保：能耗碳排放“双降”
从产业应用角度看，该技术优势显著：
1. 能耗仅11.436MJ/kg，较火法、湿法分别降低34.1%、62.3%；
2. 每处理1kg电池仅排放1.34kgCO₂当量，远低于传统工艺；
3. 水洗即可去除残留Na⁺，无二次污染，且材料价值完整保留，成本优势明显。#锂金属电池 #锂电池 #锂离子电池
文献链接：https://doi.org/10.1002/adfm.202527055
一、核心技术：三元熔盐体系实现“精准修复”
团队创新设计Li₂CO₃-NaCl-Na₂SO₄三元熔盐体系，通过三步完成再生：
1. 靶向刻蚀：Cl⁻精准穿透多晶晶界，选择性分解阻碍锂离子扩散的岩盐相（NiO），打通离子通道；
2. 定向裂解：Cl⁻富集引发局部晶格畸变，让多晶颗粒按特定方向裂解为微米级初晶；
3. 两步热处理：先900℃高温烧结实现材料致密化，再800℃中温退火抑制晶粒异常长大，同时修复Li/Ni阳离子混排（从13.23%降至1.38%），恢复晶体结构完整性。
二、性能实测：循环稳定性碾压未再生材料
再生后的单晶NCM阴极，电化学性能大幅提升：
1. 1C倍率下初始放电比容量183.60mAh/g，200次循环后容量保持率86.81%，而未再生材料仅20.77%；
2. 10C高倍率下仍能输出153.4mAh/g的容量，锂离子扩散系数比未再生材料高1-2个数量级；
3. 制成软包电池后，50次循环仍保持95.04%的性能，界面稳定性优于商用材料（CEI层厚度仅2.7±1nm，商用材料为5.2±3nm）。
三、经济环保：能耗碳排放“双降”
从产业应用角度看，该技术优势显著：
1. 能耗仅11.436MJ/kg，较火法、湿法分别降低34.1%、62.3%；
2. 每处理1kg电池仅排放1.34kgCO₂当量，远低于传统工艺；
3. 水洗即可去除残留Na⁺，无二次污染，且材料价值完整保留，成本优势明显。#锂金属电池 #锂电池 #锂离子电池
文献链接：https://doi.org/10.1002/adfm.202527055
