地暖盘管是地暖系统的核心部分，相当于人体的“血管”，决定了整个地暖系统的采暖效果、能耗和寿命。
一、 设计阶段注意事项
1. 专业设计图纸：出具详细的盘管铺设图。
图纸应明确：
· 分水器位置：应设在便于检修、且能大致均衡分配各环路长度的中心位置。
· 盘管间距：150mm-250mm。
· 回路长度：每个环路的盘管长度应尽量接近，差值不宜超过15米。通常一个回路长度控制在80米左右为宜，最长不应超过110米。保证各环路水力平衡，避免有的房间热有的不热。
· 回路划分：每个房间独立回路控制。
2. 避开固定设施：设计时要避开衣柜等。
二、 材料选择注意事项
1. 盘管材质：
· PEX系列：包括PEX-A、PEX-B、PEX-C。耐高温、耐压性好，柔韧性佳，具有“记忆性”，是主流选择。
· PERT系列：柔韧性最好，易于施工，热传导性能优良，性价比高。
· 建议：选择赫泽，楷美。
2. 分集水器：
· 材质：优选黄铜一体锻造或不锈钢的，耐腐蚀，寿命长。
· 功能：每个回路建议配备手动调节阀（初步平衡水力）和电热执行器（连接温控器实现自动控制）。
3. 保温材料：
· 挤塑板：必须选择高密度、抗压强度高的白晶板。厚度2cm。这是防止热量向下流失的关键。
· 反射膜：选择五层阻氧纯铝反射膜。
· 边界保温条：沿墙四周必须铺设，防止热量通过墙体散失并缓冲混凝土层的热胀冷缩。
三、 施工过程关键注意事项
这是最核心的环节。
1. 基层处理：地面需清理干净，平整、干燥、无裂缝。
2. 保温层铺设：
· 保温板接缝处用铝箔胶带密封。
3. 反射膜铺设：
· 膜与膜之间搭接5cm以上，并用胶带粘牢。

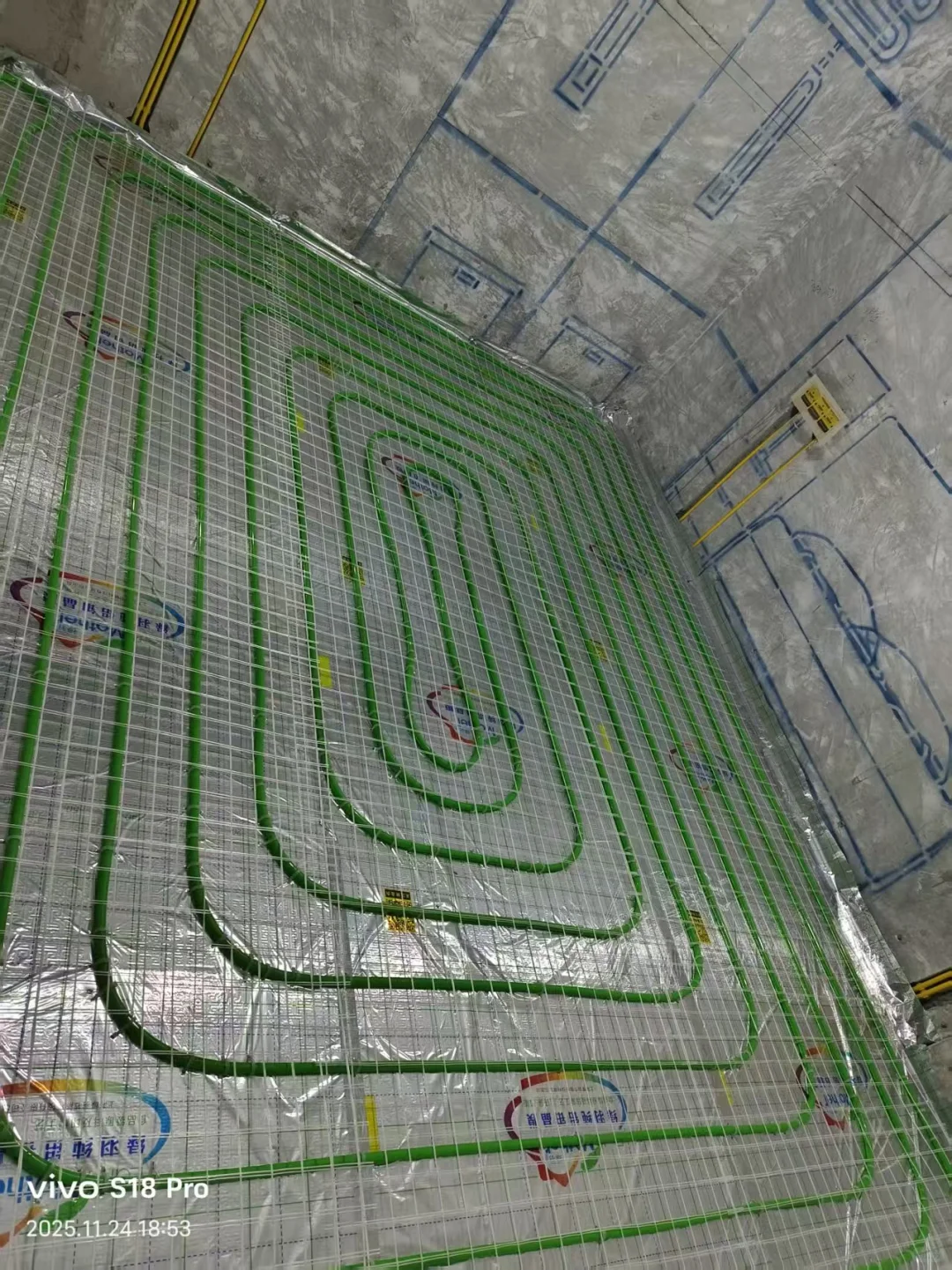

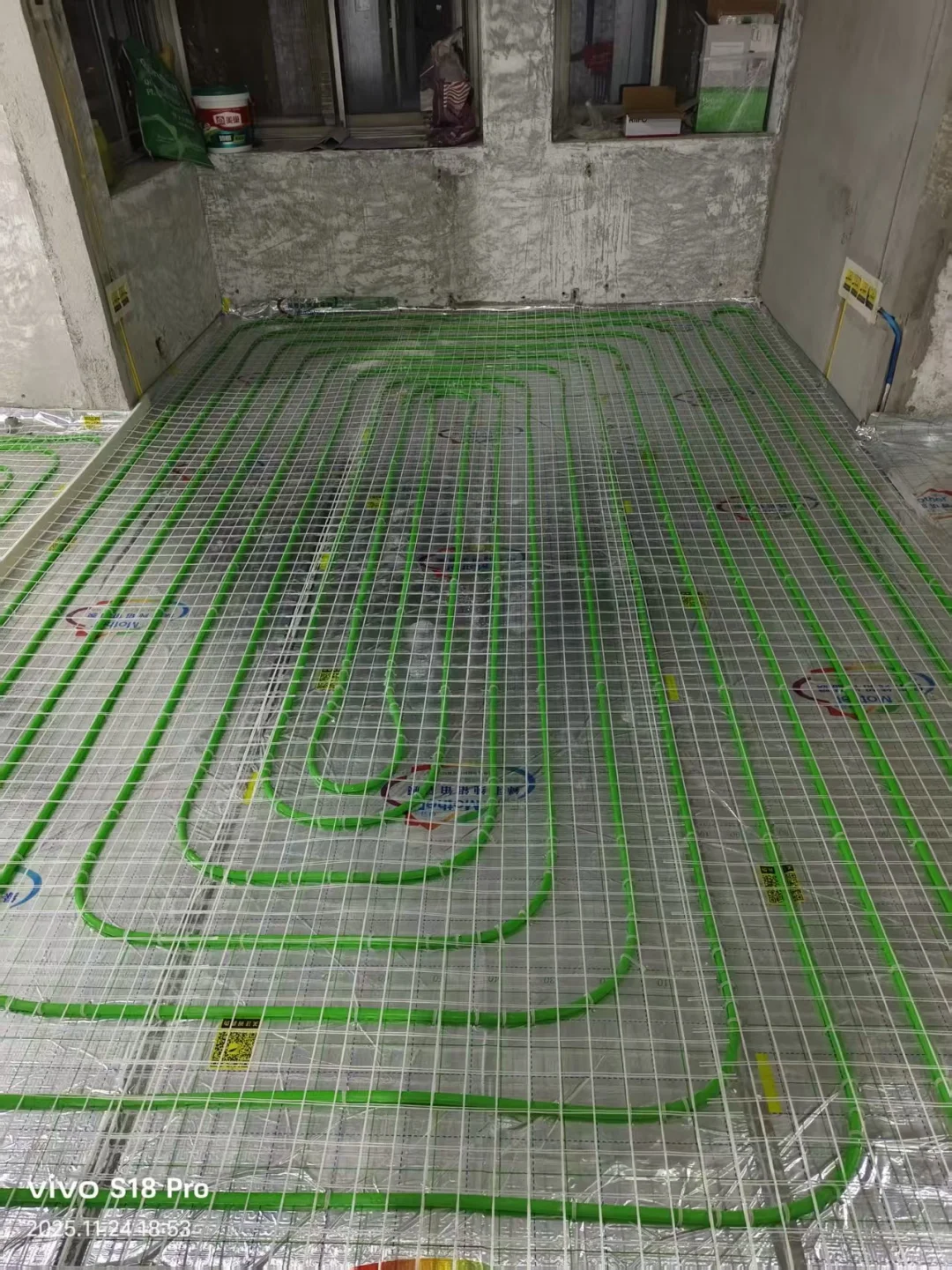

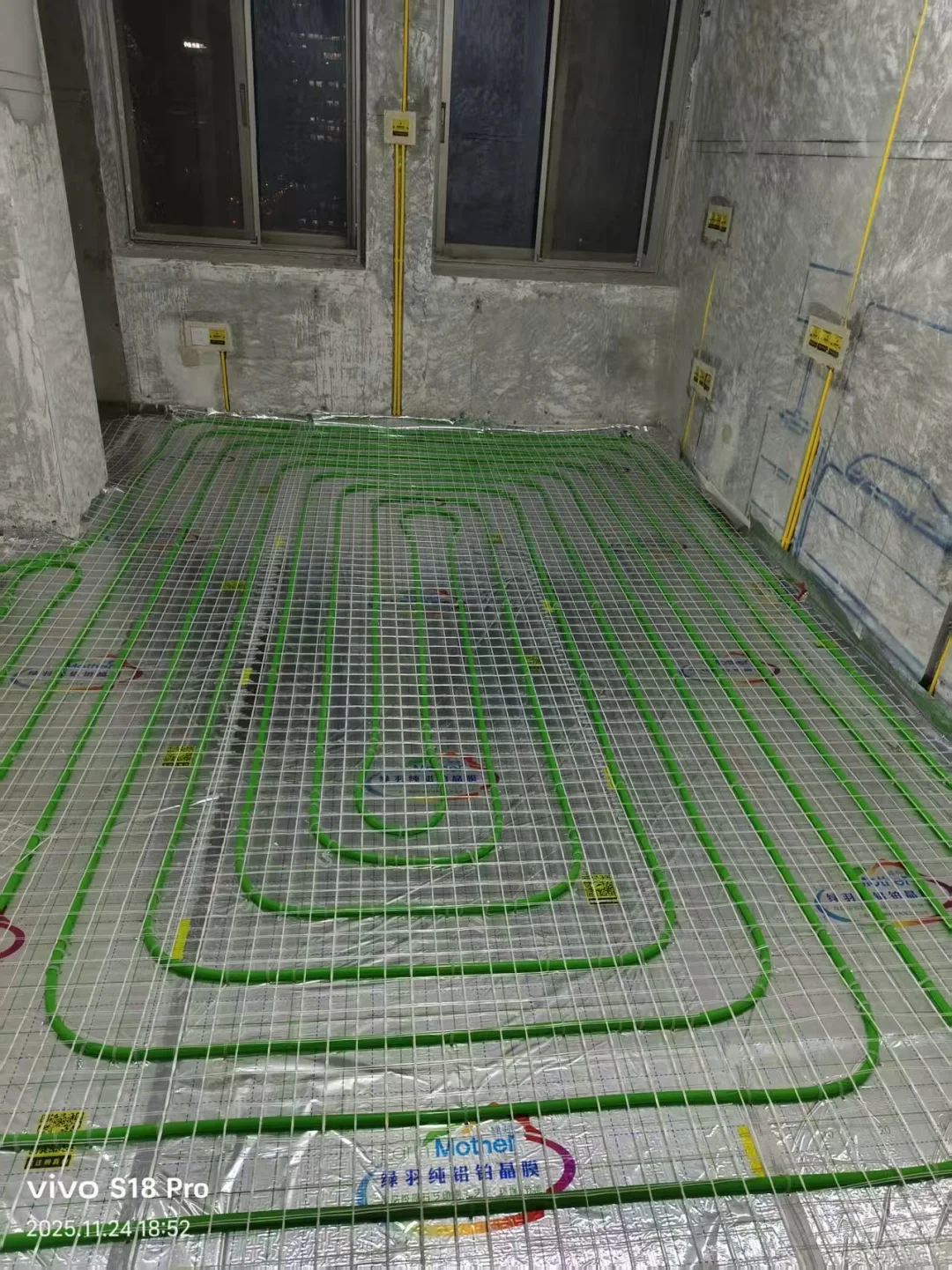

4. 盘管固定与铺设：
· 固定方式：使用专用卡钉固定，弯头处适当加密。严禁使用钢丝网固定，以免划伤管道。
· 套管保护：盘管穿墙或穿过伸缩缝时，必须加装不小于20cm的柔性套管进行保护。
5. 伸缩缝设置：
· 面积超过30㎡或长度超过6米时，应设置伸缩缝。
· 盘管穿过伸缩缝时，必须使用套管。
四、 打压测试与填充层施工
1. 必须进行打压试验：
· 在盘管安装完成后，回填之前，必须进行水压试验。
· 试验压力为工作压力的1.5倍，且不应小于0.6MPa。
· 保压施工：在整个装修期间，压力表应一直保持压力。
2. 混凝土填充层施工：
· 豆石混凝土：应采用（豆石粒径5-12mm），石子棱角圆滑，防止损伤管道。
