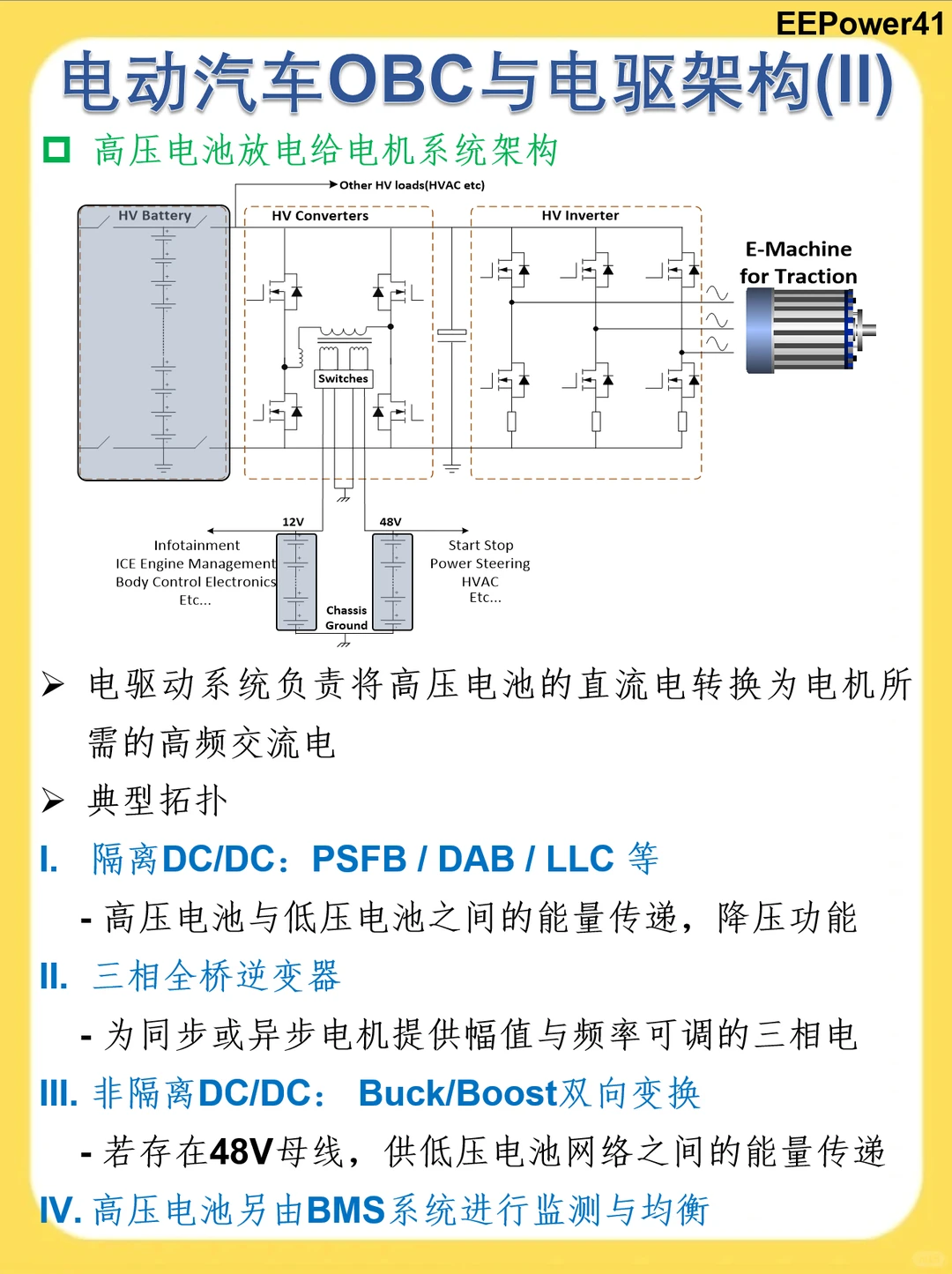

?在上一期技术笔记的基础上，我们来讨论电动汽车上从高压电池到驱动电机的放电路径?
?现代电动汽车EV的电驱动系统是实现高效能源转换的核心枢纽，其使命是将高压电池组存储的DC直流电精准转化为电动机所需的高频AC交流电?
-
?其拓扑结构通常由高压逆变器实现，同时系统内还存在另外几套电力电子装置来实现高压电池与低压电池之间的能量转换?
?这一过程依赖于电力电子拓扑架构
-
1️⃣系统内通常配置有隔离型DC/DC变换器，如移相全桥PSFB、双有源桥DAB或LLC谐振变换器，其核心功能是实现高压电池与低压电池网络（通常为12V或48V）之间的能量传递和降压，确保低压辅助系统能够稳定供电
-
2️⃣电驱动系统的主要执行器是三相全桥逆变器，它通过多种脉宽调制等控制策略，为同步或异步电机提供幅值与频率均可调的三相交流电，这直接决定了电机的转矩和转速等输出特性，电机的驱动也直接决定了汽车的动力特性
-
3️⃣若架构中存在48V母线，可能还会引入非隔离的Buck/Boost双向变换器，以灵活管理低压电池网络之间的能量流动 一些电动汽车内仅有高压电池与12V的低压电池，有些电动汽车则同时存在高压电池与48V和12V的低压电池
-
4️⃣整个高压电池系统还需要电池管理BMS系统来进行高压电池的实时监测和充放电均衡，以确保电池的安全、寿命和性能?
?综上述，整个电驱动系统是电力电子、电机控制与电池管理技术高度集成和协同作用的复杂工程体现其中还有非常多的技术细节值得讨论[棒R]
-
关注收藏不迷路！欢迎评论各类电气电子及科研相关的问题，私信评论或者进群一起讨论
#电动汽车 #电驱动系统 #电力电子 #DCDC #三相逆变器 #高压电池 #BMS #PSFB #DAB #LLC #电动化核心 #新能源汽车技术
