宝子们！图纸是化工设计竞赛的 “门面”，分值占比高达三分之一，直接影响作品排名～ 这篇聚焦竞赛必备的 6 类核心图纸，从绘制要求到核心要点，帮你画出规范又专业的图纸，稳稳拿分✨
? 图纸核心认知：设计意图的 “直观表达”

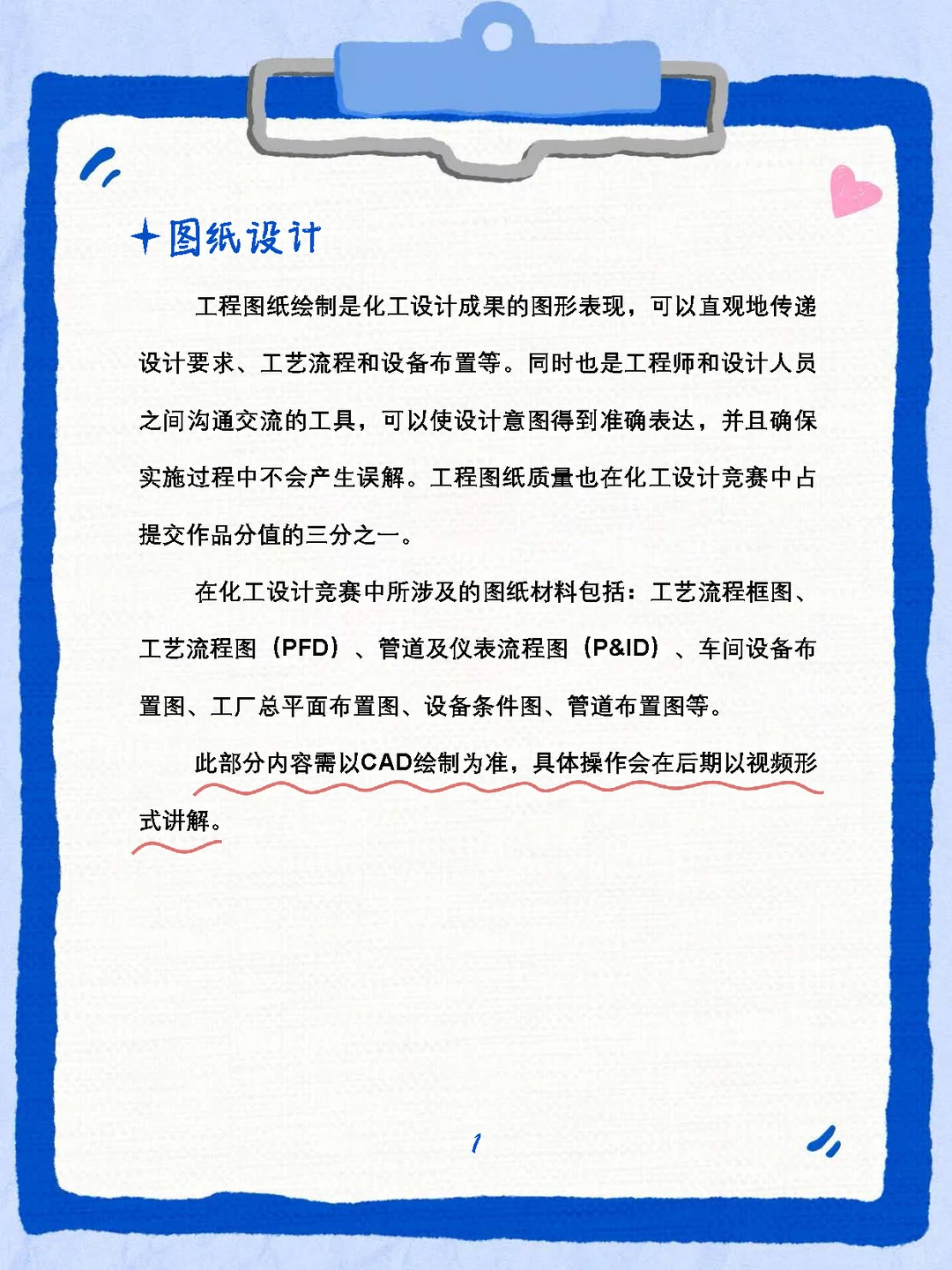

工程图纸是设计成果的图形化呈现，能清晰传递工艺流程、设备布置等关键信息，也是工程师之间的沟通工具。竞赛图纸需用 AutoCAD 绘制，核心要遵循工业标准、逻辑清晰、标注准确，避免因误解影响评分。
? 6 类核心图纸：绘制要点逐个抓！

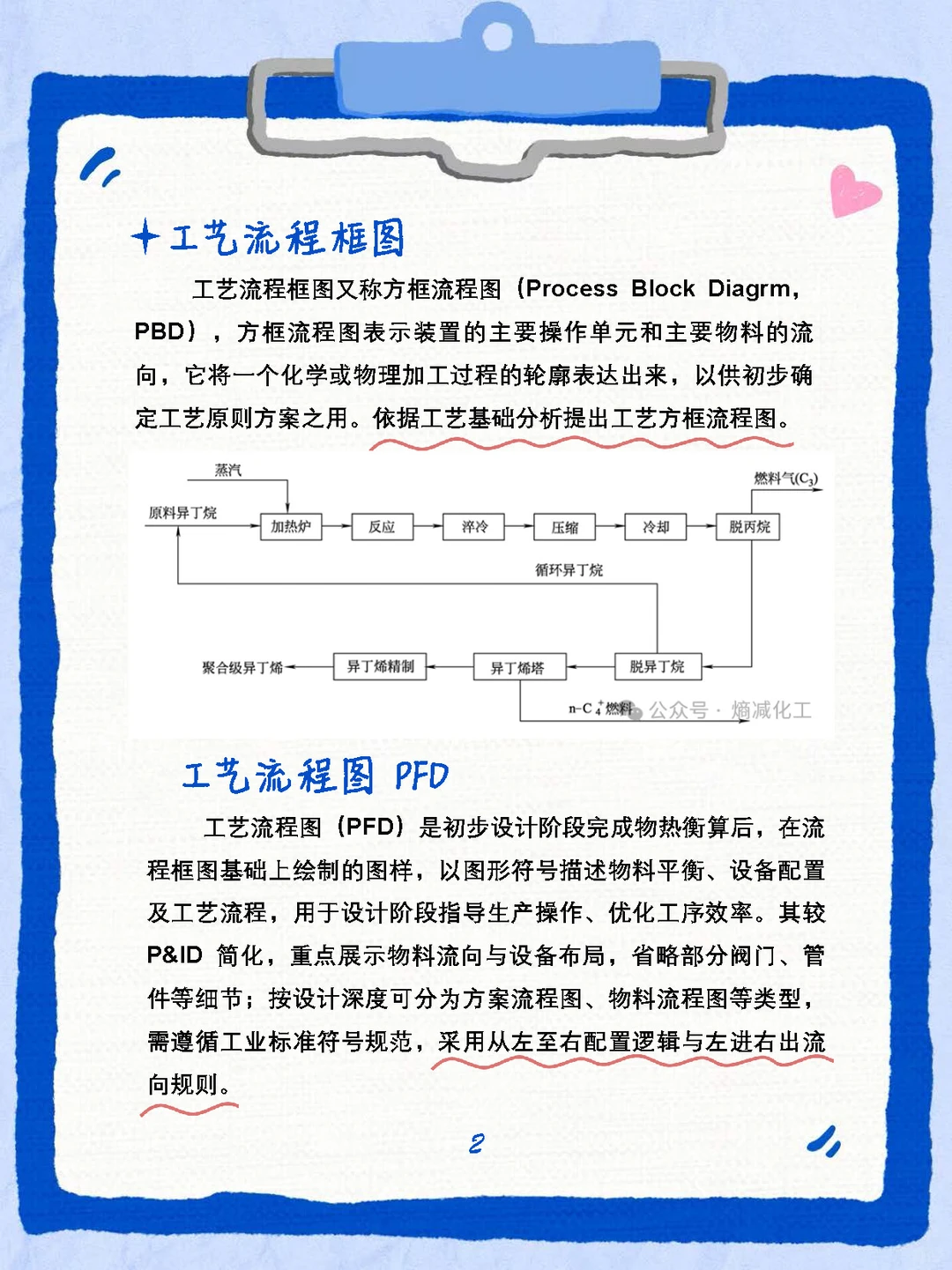

工艺流程框图（PBD）：简化版流程轮廓，用方框展示主要操作单元和物料流向，比如 “原料→加热炉→反应→精制→产品”，用于初步确定工艺原则方案，不用复杂细节，突出核心逻辑。

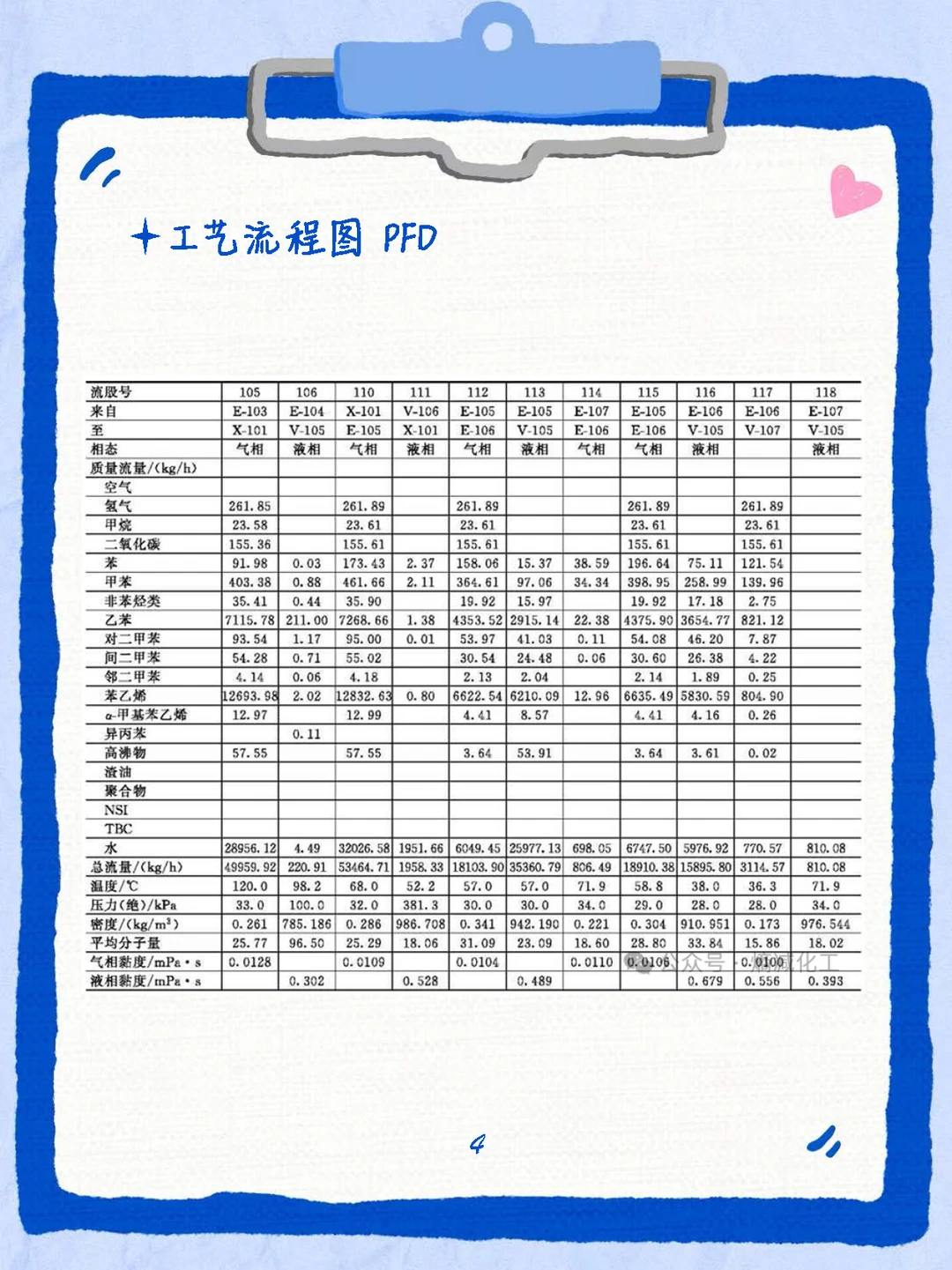

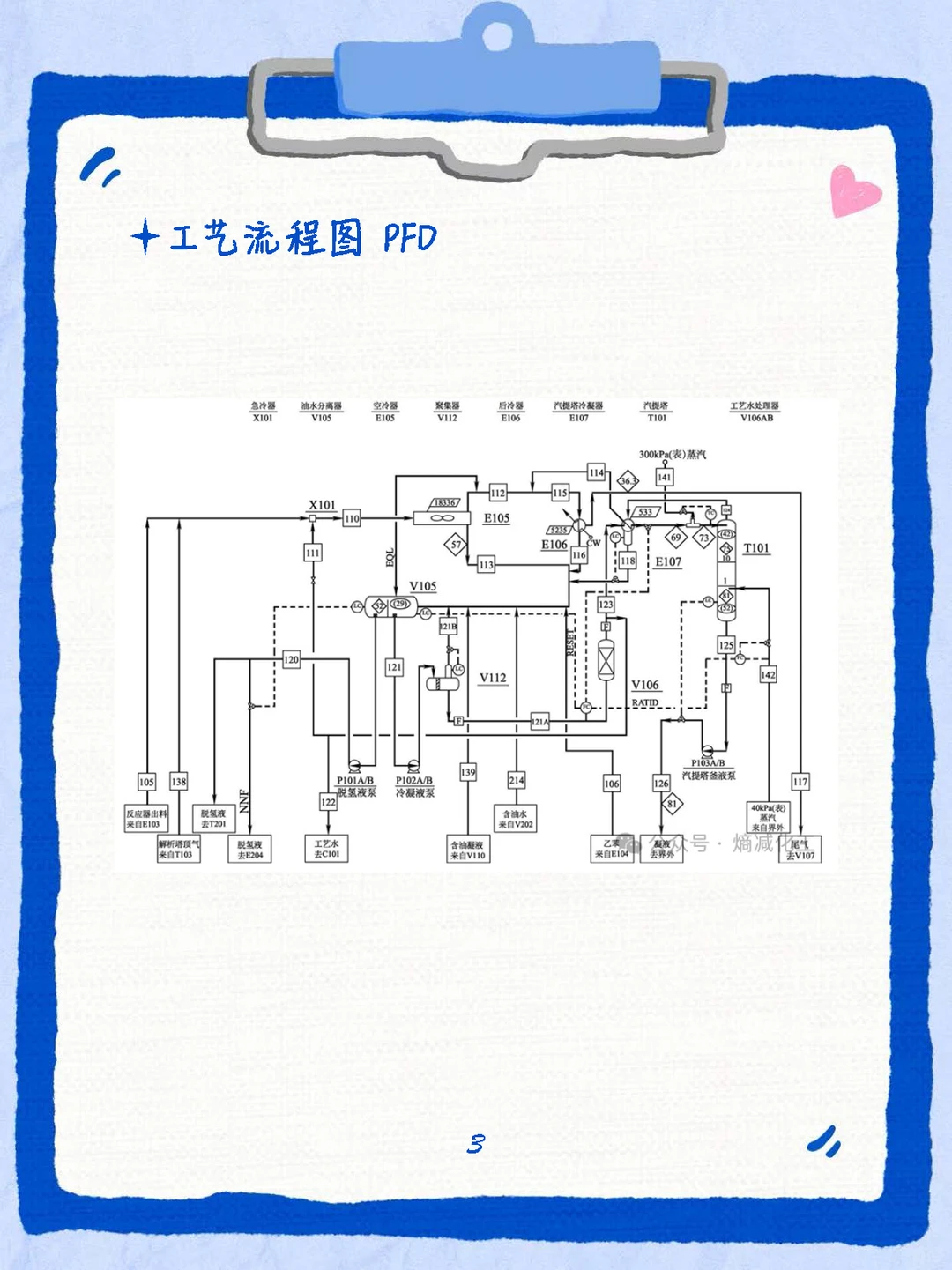

工艺流程图（PFD）：物热衡算后绘制，在框图基础上细化，用标准符号展示物料平衡、设备配置和流向。重点突出设备布局与物料路径，省略多余阀门、管件，遵循 “左进右出” 规则，需标注流股号、温度、压力等关键参数。

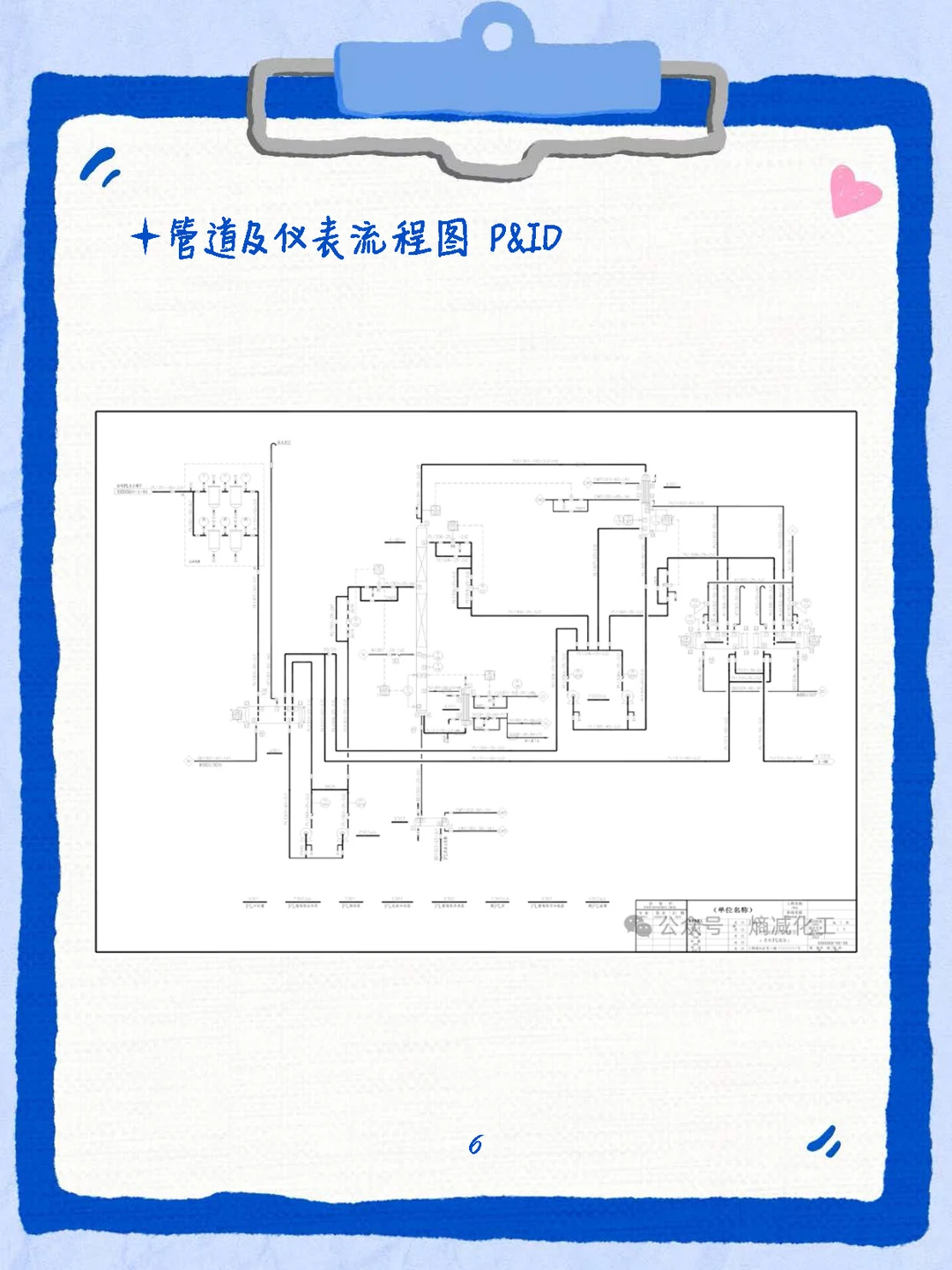

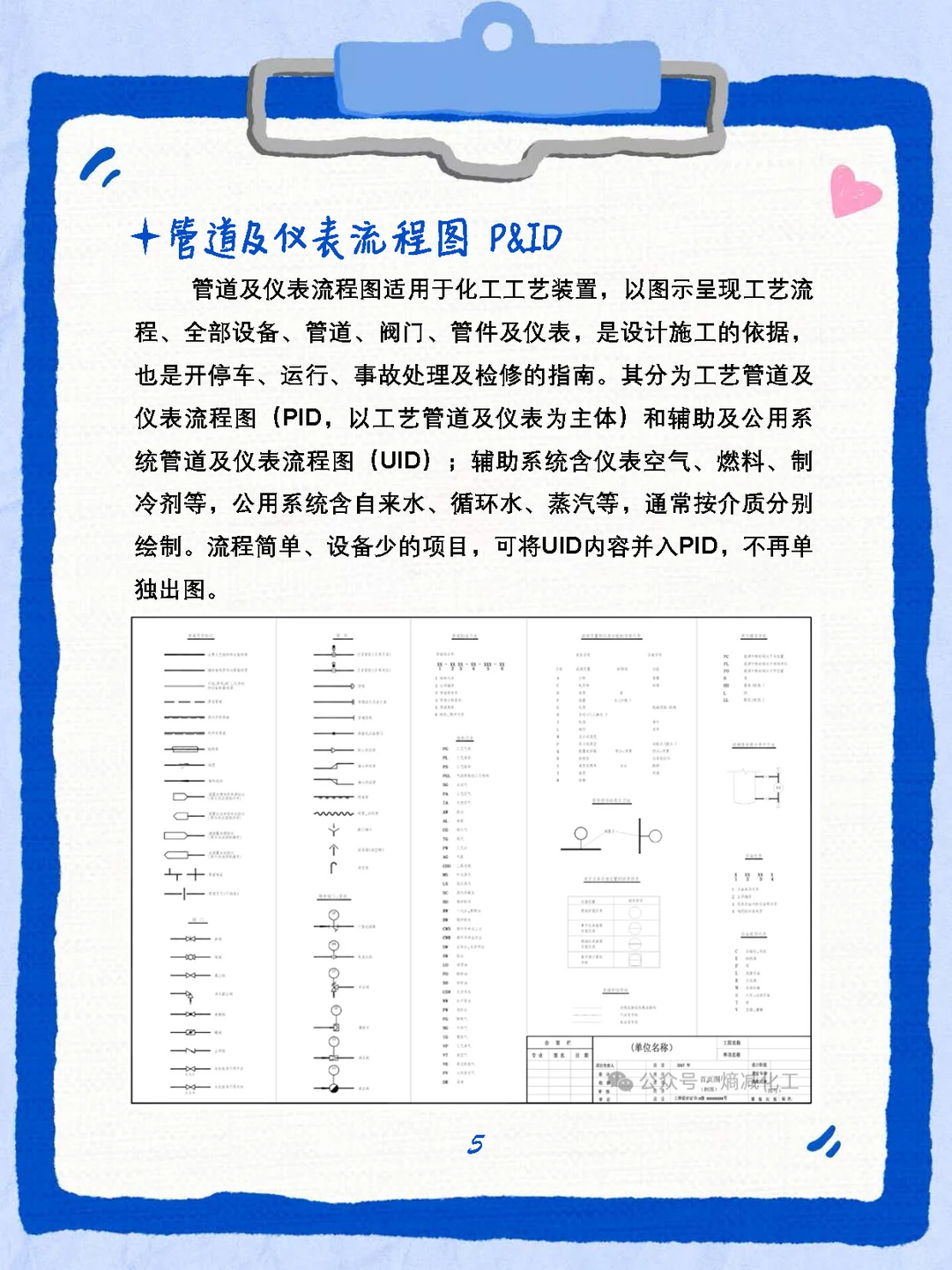

管道及仪表流程图（P&ID）：设计施工的核心依据！需完整呈现全部设备、管道、阀门、管件及仪表，分为工艺（PID）和辅助 / 公用系统（UID）两类。辅助系统（仪表空气、蒸汽等）可按介质单独绘制，简单项目也可并入 PID，方便开停车和检修参考。

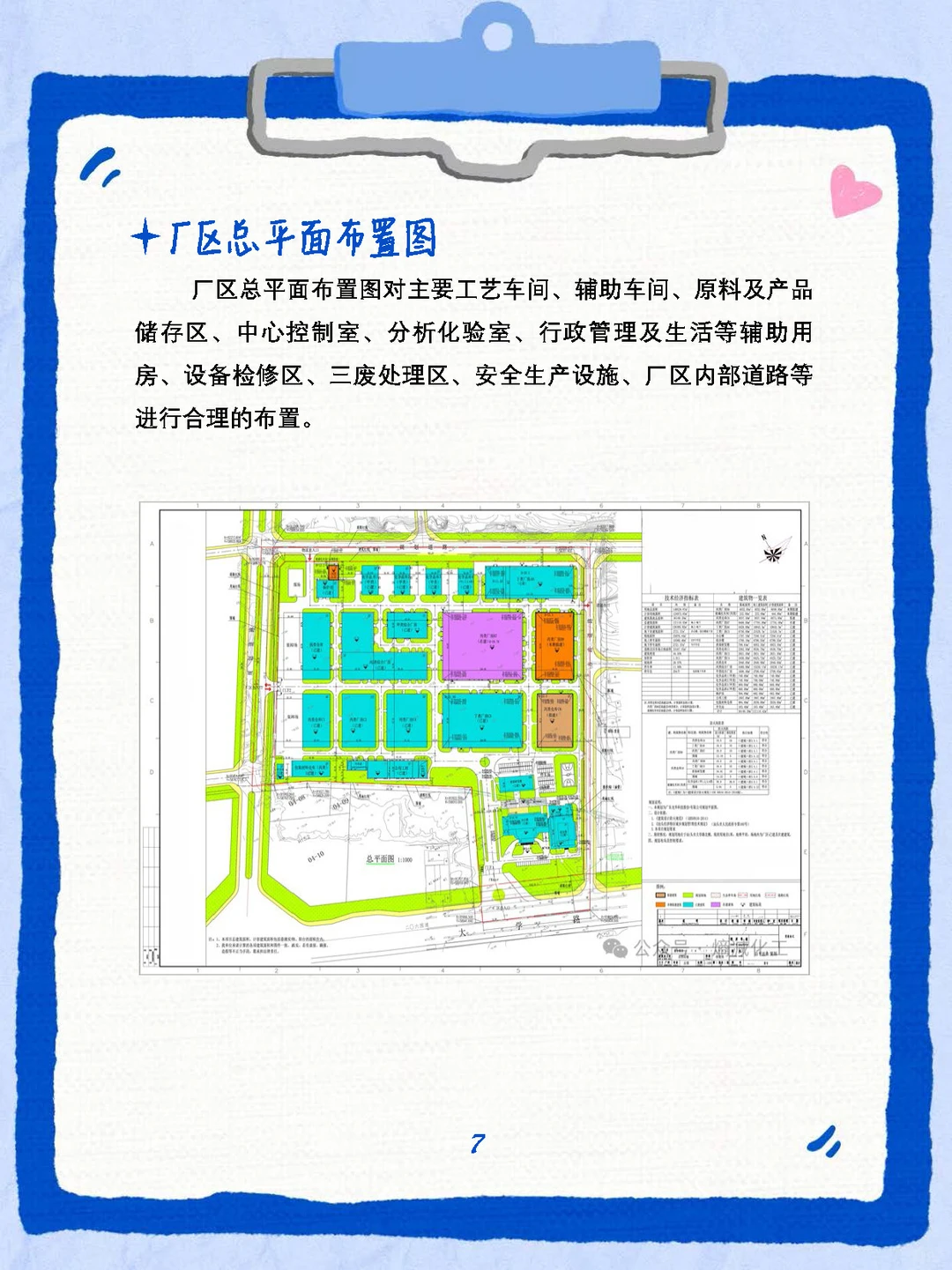

厂区总平面布置图：合理规划主要车间、原料 / 产品储存区、控制室、化验室、三废处理区、道路等。布局要贴合生产逻辑，兼顾安全距离和运输便利性，体现整体规划合理性。

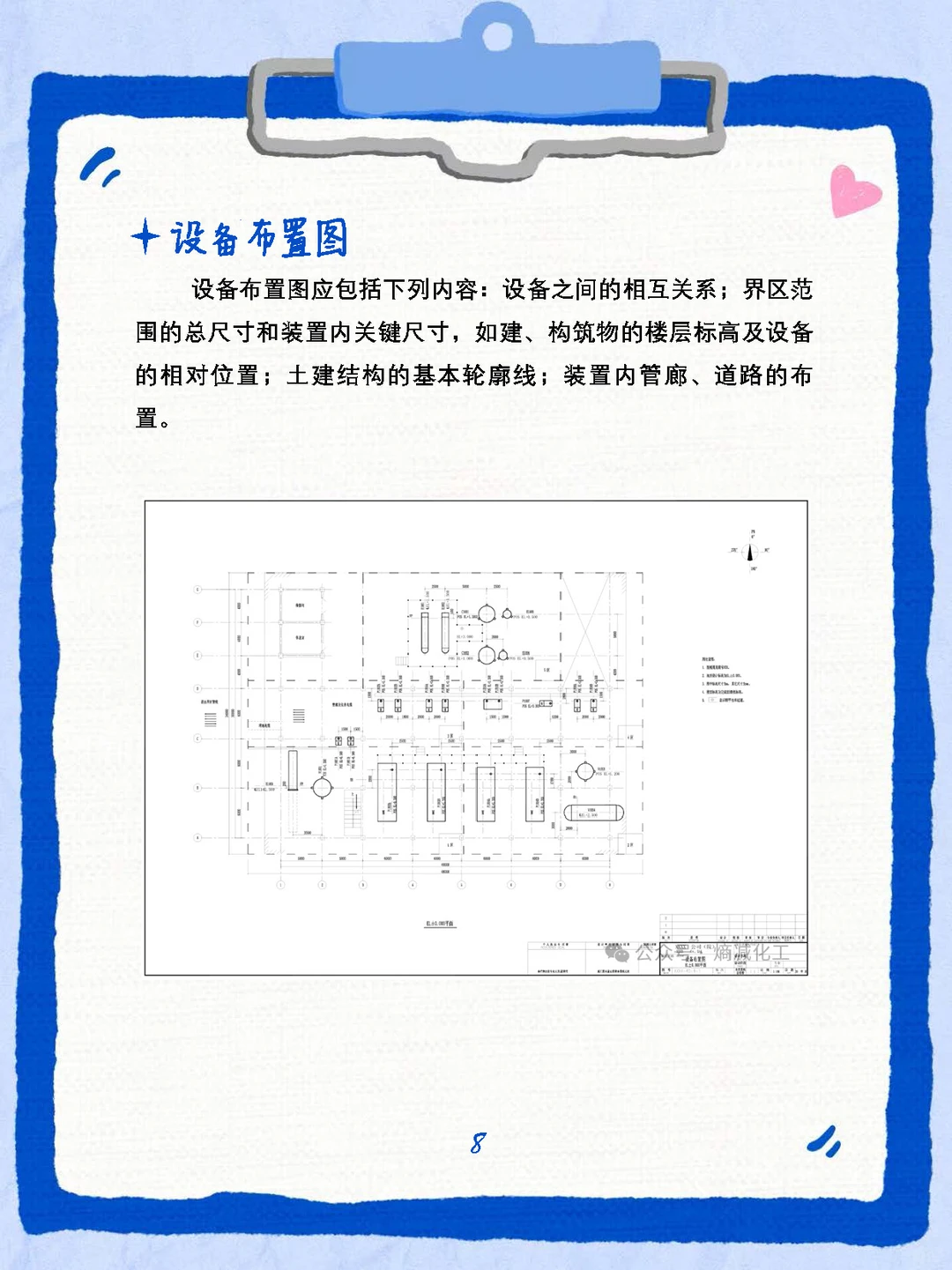

设备布置图：展示设备相互关系、界区总尺寸、建构筑物楼层标高和设备相对位置。需画出土建结构基本轮廓，以及管廊、道路布置，确保设备间距符合操作和检修需求。

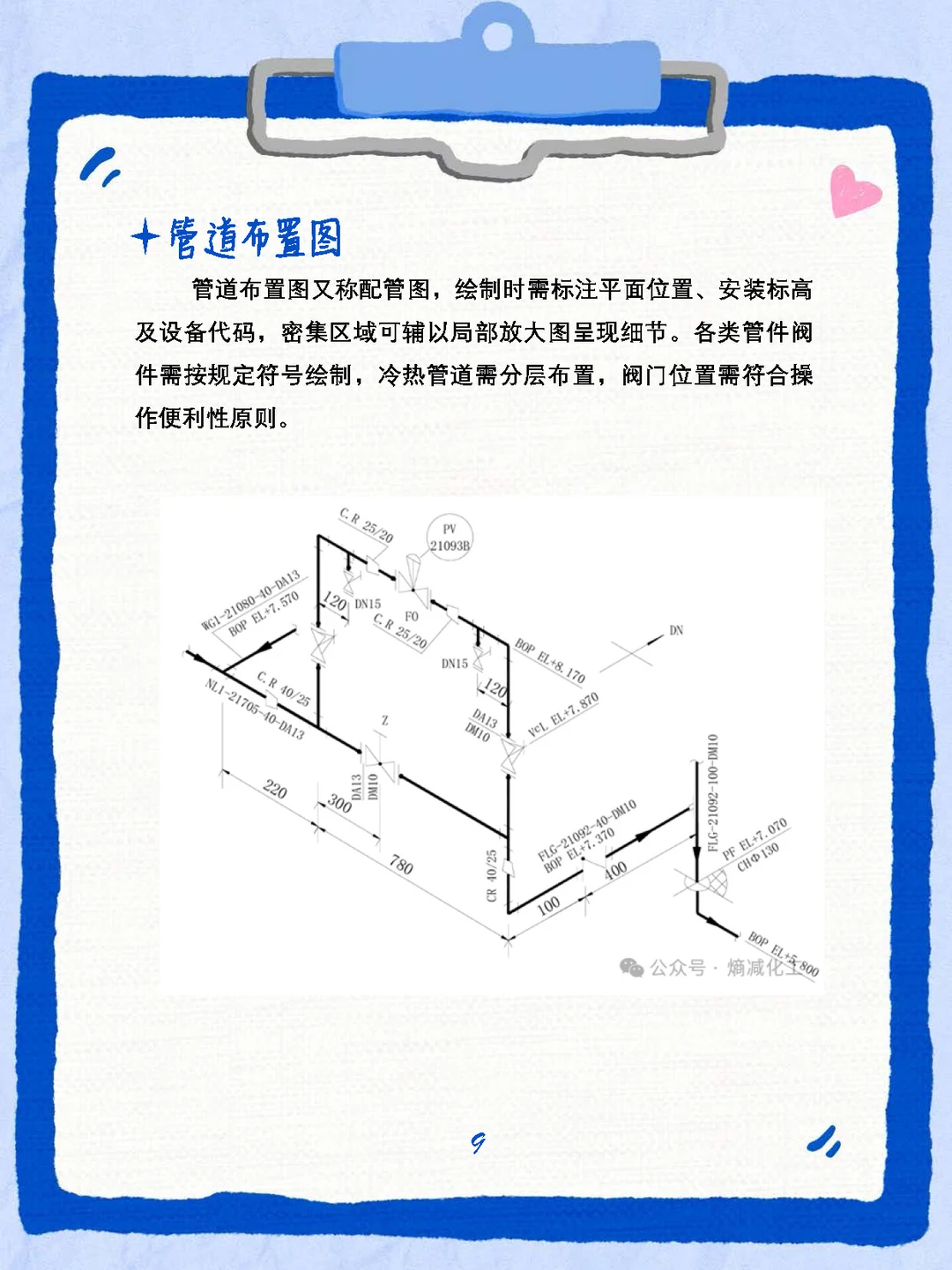

管道布置图（配管图）：标注管道平面位置、安装标高和设备代码，密集区域可加局部放大图。管件阀门按标准符号绘制，冷热管道分层布置，阀门位置要方便操作，细节不能马虎。
? 高分绘制小技巧
遵循标准规范：设备、管件、仪表等符号按工业标准绘制，避免自定义符号导致误解。
标注清晰完整：流股号、参数、设备位号、尺寸等缺一不可，字体用国标大字体 gbcbig.shx。
逻辑连贯：各类图纸的设备位号、流程走向保持一致，比如 PFD 和 PID 中的设备编号要统一。
简洁美观：避免图纸杂乱，多余线条和标注及时删除，重点内容突出显示。
#大学生设计比赛 #全国大学生化工设计竞赛 #化工设计#大学生竞赛 #化工
