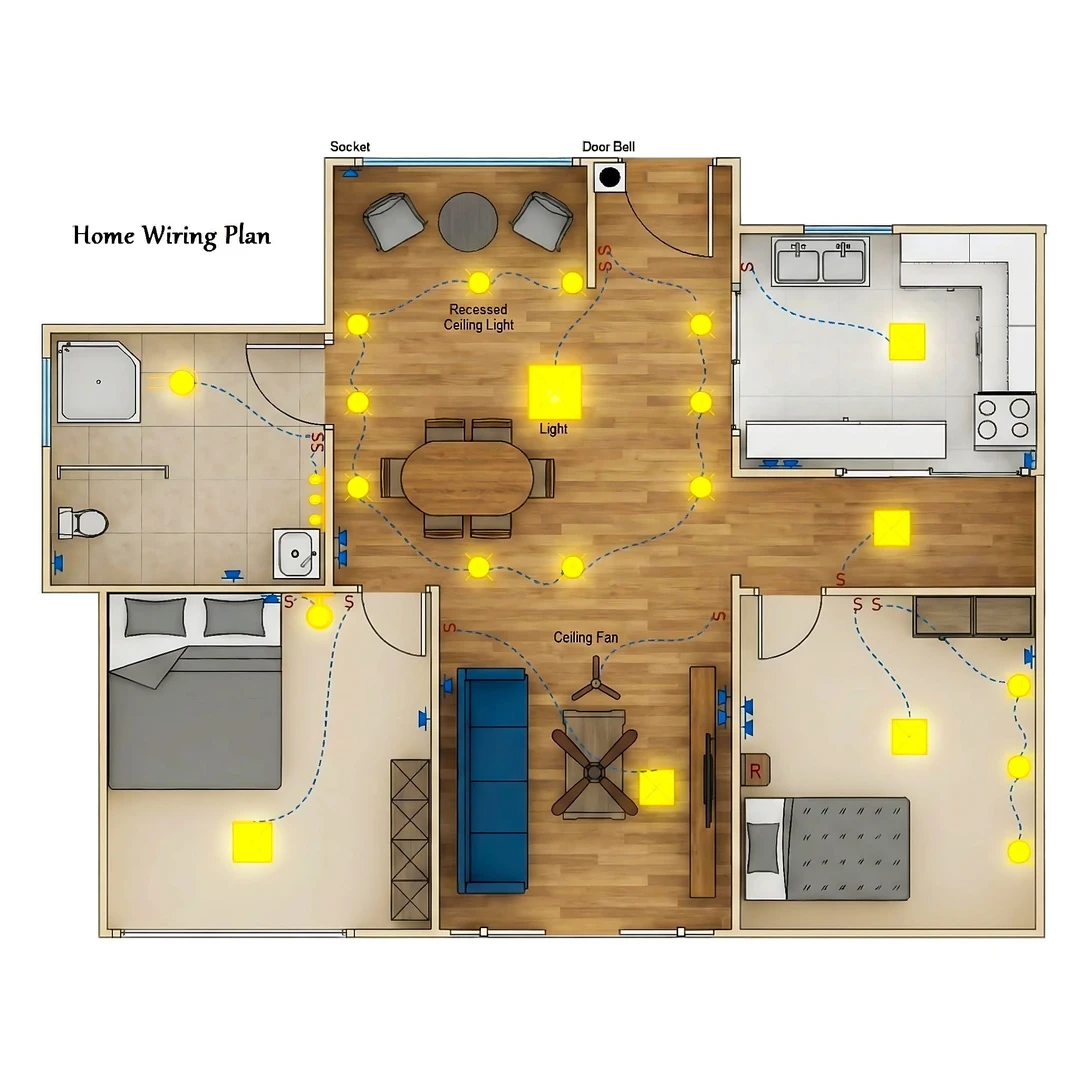

住宅电气平面图（Home Wiring Plan） 在 加州住宅电气规范（NEC 2023 + CEC 加州电气法规） 下的要点、要求、常见错误、正确做法。
⸻
一、加州电气规范对住宅布线的核心要求（图里涉及的部分）
整个图主要包含：
照明、开关、插座、厨房电路、浴室电路、卧室电路、门铃、电源回路路径。
在加州必须遵守：
• NEC 210 分支回路
• NEC 314 盒体布置
• NEC 404 开关要求
• NEC 406 插座要求
• NEC 210.52 插座间距要求
• CEC Title 24 / Energy Code（照明要求）
• AFCI/GFCI 强制区域要求
⸻
二、根据 wiring plan，加州的合规做法
1. 客厅 / 餐厅 / 走道区域（图中最多灯的地方）
要求如下：
1. 必须有至少一个可墙壁控制的照明点，不能只靠落地灯。
你图中客厅中央有 ceiling fan/light，合规。
2. 所有卧室、客厅、走道照明电路必须 AFCI 保护。
跑到 panel 的那一回路必须用：
• AFCI breaker，或
• AFCI + GFCI 联合断路器
3. 开关位置必须满足：
• 入门 5 英尺范围内
• 可单手操作
• 高度 48 英寸（常规）
图中多个 S（switch）位置总体合理。
⸻
2. 厨房区域（图右侧）
加州厨房是规范最严格的地方：
1. 厨房台面插座必须 GFCI（加州强制）
图中水槽左、右两边都有 receptacles，布置位置基本合规。
2. 台面插座间距 ≤ 4 英尺
3. 必须至少两个 20A 小电器回路（small appliance circuits）
图里未标电流，但作为承包商要注意：
• 冰箱单独回路（推荐）
• 微波炉通常 20A 单回路
• Dishwasher + Disposal 常分开两个回路
4. 炉灶、烤箱需使用 240V（若是电炉）
图中未具体展示 240V，但布线方式允许后续补充。
3. 浴室（图左侧）
加州浴室必须满足：
1. 所有浴室插座必须 GFCI
图中洗手台旁插座已画出，位置合规。
2. 必须有至少一个 20A 专用浴室插座回路
不能与卧室或客厅混用。
3. 浴室照明必须有独立开关
图中开关位置合理。
⸻
