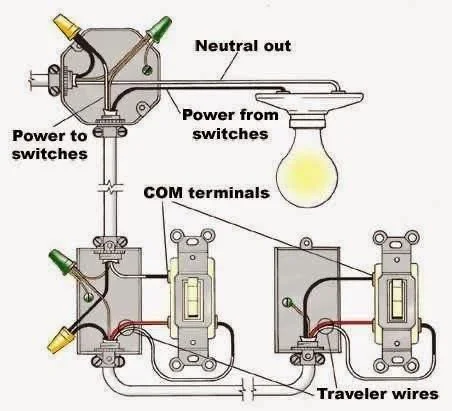

一、这张图是什么（承包商角度）
这是典型的 美国住宅三路开关（3-Way Switch）电路布线示意图。
用途：
一个灯由两个位置控制——比如楼梯上下、走廊两端、卧室门口＋床边。
图中标注的内容包括：
• Power to switches：从配电点来的热线（Hot）
• Traveler wires：三路开关之间的两条“旅行线”
• COM terminals：开关的公共端（Common，通常是黑螺丝）
• Neutral out：到灯具的中性线（Neutral）
• Power from switches：开关最终送到灯具的火线（Switched Hot）
⸻
二、加州 & NEC（全美统一电气规范）要求重点
承包商必须知道的三条：
1. 白线（Neutral）不能做火线（Hot），除非重新标示
NEC 要求如果白线被用作 hot，必须用黑胶带或颜色标示。
否则检查必挂。
⸻
2. 三路开关的 COM 端必须接对
• 一端 COM 接来自配电箱的 Hot
• 另一端 COM 接到灯具的 Switched Hot
错接会导致：
• 灯乱闪
• 单边开关失效
• 灯始终通电，存在安全隐患
⸻
3. Traveler 必须是同一电缆内的两条线（通常红 + 白）
不能跨线管、不能两个不同电缆混接，否则会造成：
• 电磁干扰
• 不可预期的电压反串
• 加州检查员直接红牌
⸻
三、承包商级别解释
三路开关的规则只有一句：
“COM 是进出的大路，Traveler 是两个来回的小路。”
你把大路接对，小路怎么来回都能工作。
