✅ 1. 承包商级「超专业技术解析」
（基于图片 /mnt/data/57919CAA-7A89-4DFE-961E-0D06BF38C8A5.jpeg）

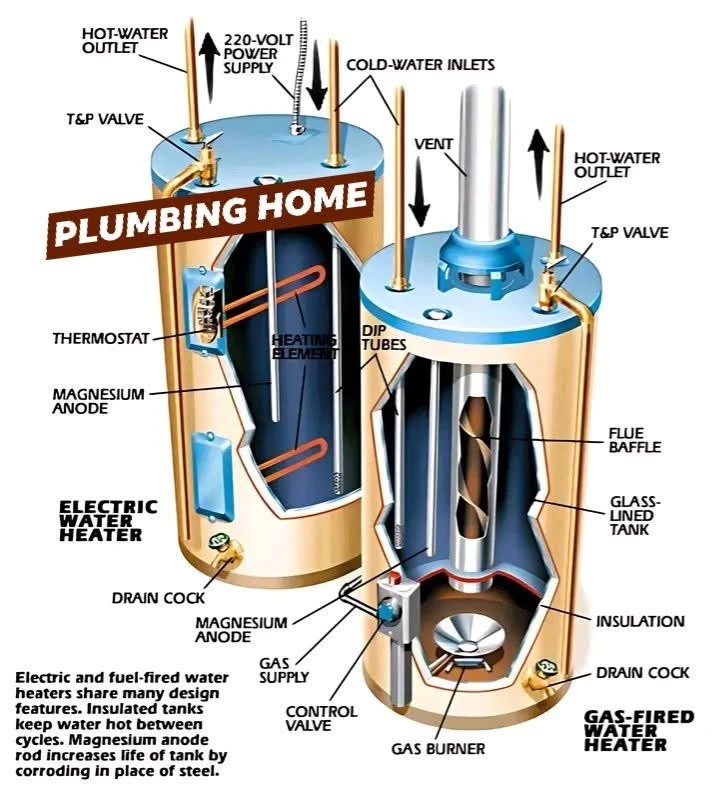

这张图展示 Electric Water Heater（电热水器） 和 Gas-Fired Water Heater（燃气热水器） 的剖面结构，分别标示其内部关键组件。
? Electric Water Heater – 电热水器内部结构说明
关键构造：
1. Heating Elements（电加热棒）
– 直接浸泡在水中加热，效率高但依赖 240V。
2. Thermostat（恒温控制器）
– 控制加热棒启动/停止，保持水温稳定。
3. Glass-Lined Tank（玻璃内胆钢罐）
– 防止钢罐腐蚀。
4. Magnesium Anode Rod（镁棒）
– 电化学保护牺牲阳极，用来保护钢罐不生锈。
5. T&P Valve（温压释放阀）
– 过温/过压自动泄压，是热水器最重要的安全装置。
6. Drain Cock（排水阀）
– 每年维护排沉积物用。
加热方式：
→ 电阻加热，无废气排放，不需要烟道。
⸻
? Gas-Fired Water Heater – 燃气热水器内部结构说明
关键构造：
1. Gas Burner（燃气燃烧器）
– 加热速度快，但产生废气。
2. Flue & Baffle（烟道与扰流片）
– 提高热交换效率并排出 CO、一氧化碳等废气。
3. Control Valve（燃气控制阀）
– 控制点火、火焰大小、安全切断。
4. Dip Tube（冷水导入管）
– 冷水导入底部，热水由顶部出。
5. T&P Valve（温压阀）
– 防止爆炸的安全阀门。
6. Magnesium Anode（镁棒）
– 延长内胆寿命。
7. Drain Valve（排水阀）
加热方式：
→ 火焰加热罐底部，经烟道向上排气。
