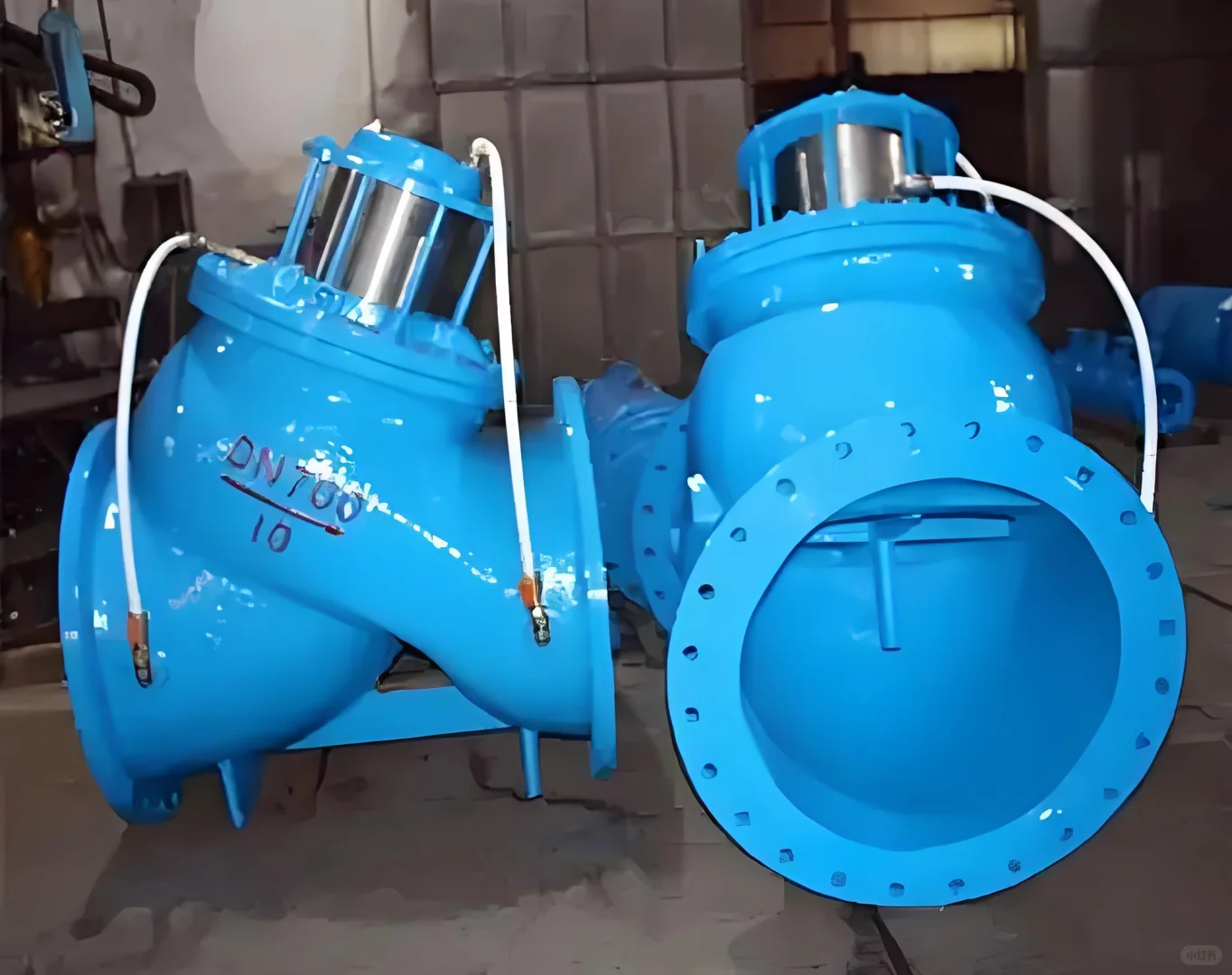

以下是活塞式多功能水泵控制阀的核心技术解析及应用指南：
⚙️ 一、核心结构与工作原理
双阶段关闭机制
快速关闭阶段：停泵瞬间，弹簧与自重驱动阀瓣关闭90%开度，阻止介质倒流导致水泵反转；
缓闭阶段：剩余10%开度由控制腔水压差驱动活塞缓慢关闭，缓冲水锤压力峰值（可控制在1.5倍工作压力内）。
水力自控系统
主阀采用活塞式双控制室结构，通过调节阀A/B控制进出水流速，实现缓开缓闭（时间可在3-120秒调节）；
无外接电源，依靠管路压力自动运行，维护成本低。
? 二、关键性能与技术优势
特性 技术参数 应用价值
水锤防护 水锤峰值≤1.5倍工作压力 防止爆管风险，保护水泵及管路
水力损失 流速2m/s时压损＜0.01MPa 节能高效，减少系统能耗
耐压等级 1.0~10.0MPa（六档可选）适配高压管网系统
密封寿命 软密封阀瓣耐疲劳≥2万次启闭37 降低频繁更换成本
? 三、核心功能与应用场景
1. 水泵出口保护
防倒流：快速关闭截断倒流介质，避免水泵反转损伤；
防水锤：分级关闭消除停泵冲击，适用于高层建筑供水系统。
2. 多模式控制
缓启功能：开机时缓慢开启阀门（通过调节阀B控制），降低电机启动负荷；
持压功能：维持管网压力稳定，防止压力波动影响设备运行。
3. 行业适配
领域 场景 技术方案
消防系统 消防-生活供水切换 三向电磁阀联动控制
化工输送 强腐蚀介质管路（酸/碱） 316L阀体+PTFE衬里
能源管网 石油/煤气高压管道 金属硬密封（耐温450℃）
⚠️ 四、安装运维规范
安装方向
阀体箭头严格对齐水流方向，反向安装将导致功能失效；
DN≥80阀门需独立支架支撑，避免管道应力致阀体变形。
参数调节
通过调节阀A（控制缓闭速度）和B（控制开启速度）设定动作时间；
首次启用前需强度测试（1.5倍公称压力保压5分钟）。
维保重点
定期清洗：每3个月清理导阀过滤器，防止杂质堵塞控制腔；
部件更换：软密封阀瓣每2年或2万次操作强制更换。
典型失效案例：未设支架致阀体变形泄漏4；调节阀开度不当引启闭冲击超限。
? 五、选型要点总结
参数 选型依据
公称通径 DN50~DN1400（依管路尺寸匹配）
介质温度 常规型：0~80℃；高温型需金属密封
