今天我们说一下电子负载的使用
这款艾德克斯的电子负载使用非常简单，而且功能也很多

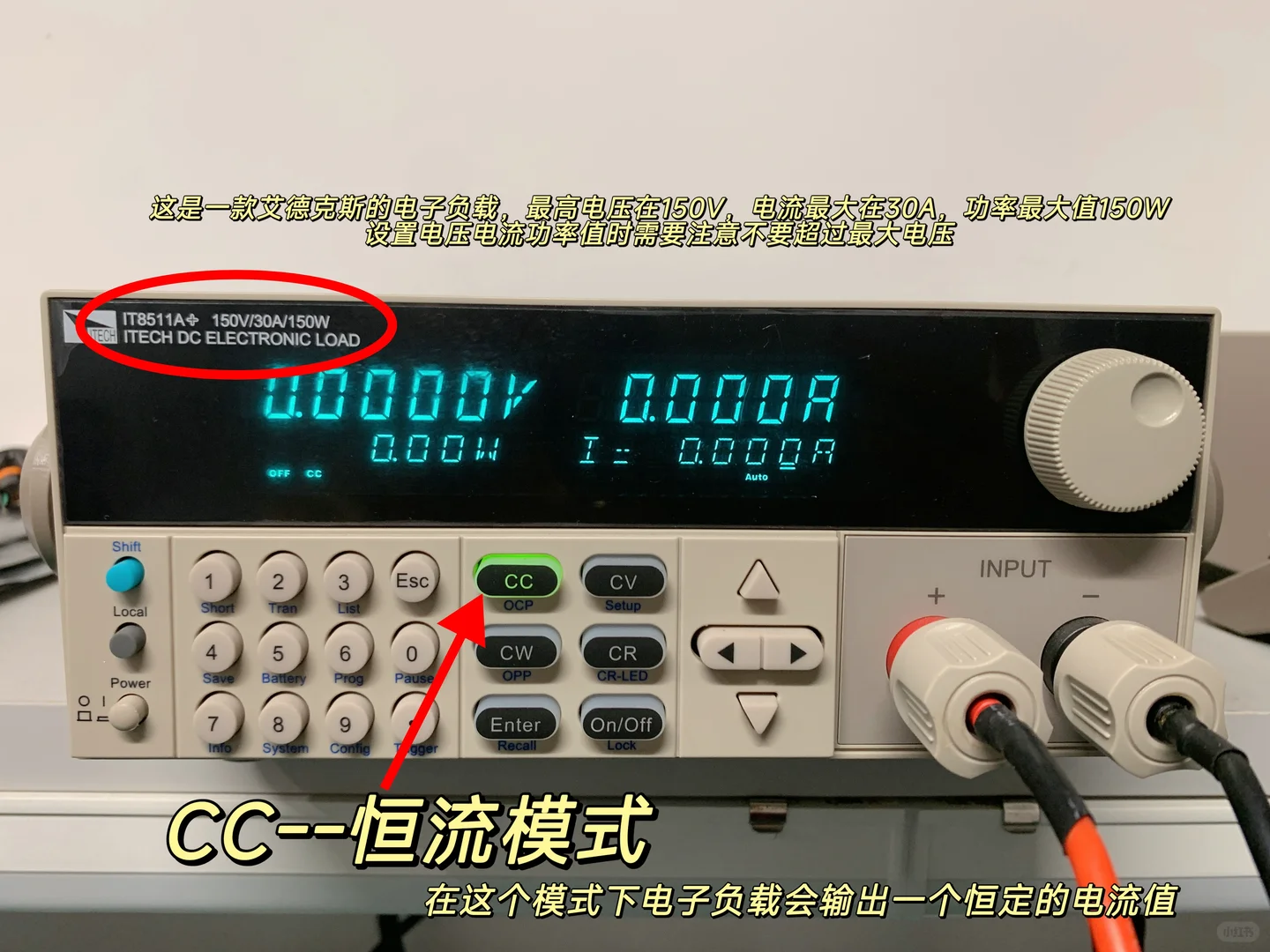

图一：CC 模式 - 恒流模式
在这个模式下，电子负载会吸收一个恒定不变的电流。无论被测电源的电压如何变化，负载都会努力维持设定的电流值。
测试电源的电流输出能力和稳定性
比如，测试一个降压芯片的输出带载能力，在带载1A,3A下输出电压是否稳定
电池容量测试：以恒定的电流对电池进行放电，通过放电时间来计算出电池的实际容量。
电源的限流点测试：寻找电源在多大负载电流时会进入限流保护状态。

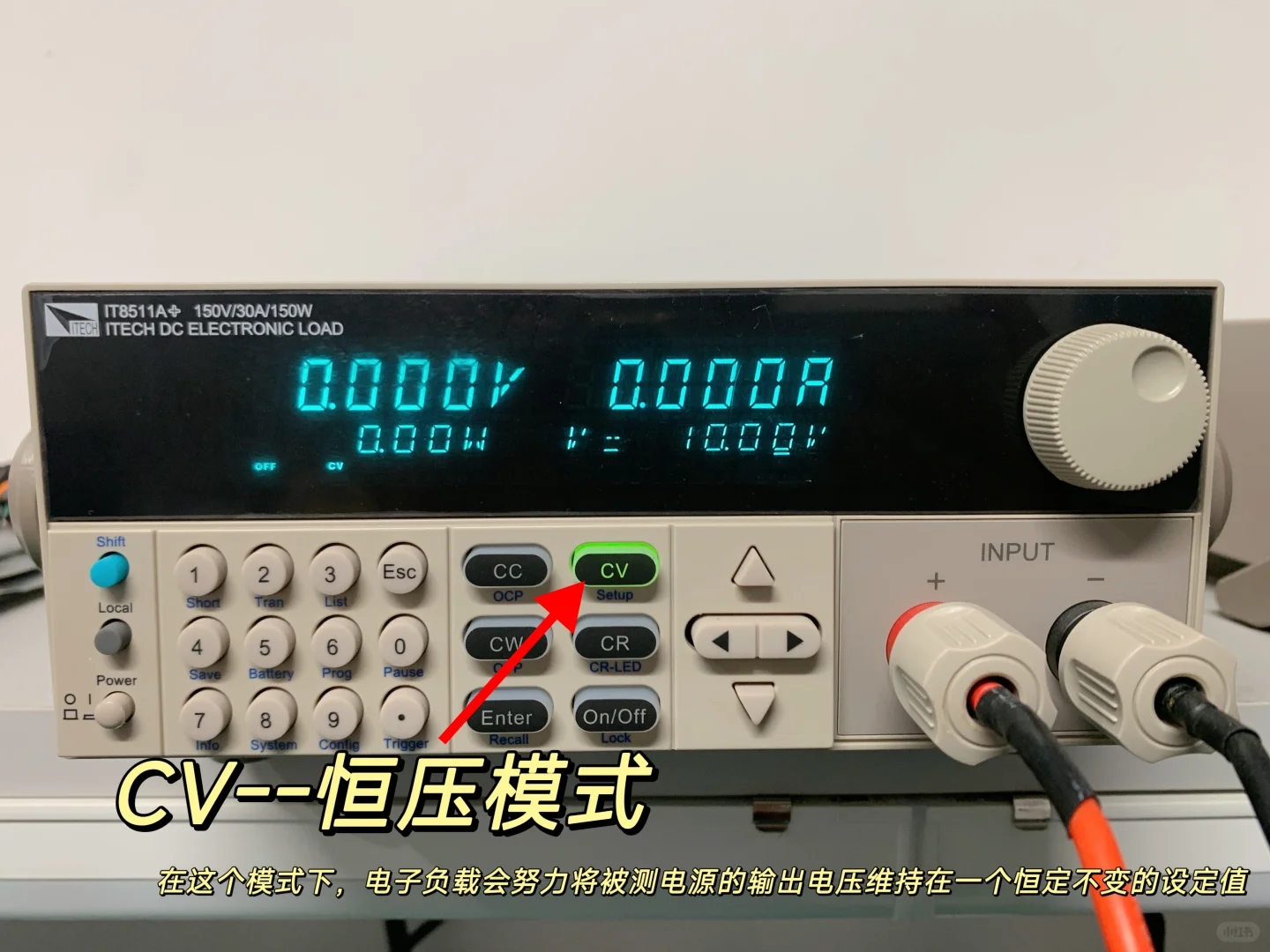

图二：CV 模式 - 恒压模式
在这个模式下，电子负载会努力将被测电源的输出电压维持在一个恒定不变的设定值。
主要用来测试电源的负载调整率：观察电源在空载到满载（电流变化）时，其输出电压的稳定程度。
测试模拟电池充电器的工况：电池充电器通常在恒压模式下工作，用电子负载的CV模式可以测试充电器的恒压精度和性能。
测试电源的启动和过流保护：可以模拟一个从轻载突然加重载的场景，测试电源的动态响应。

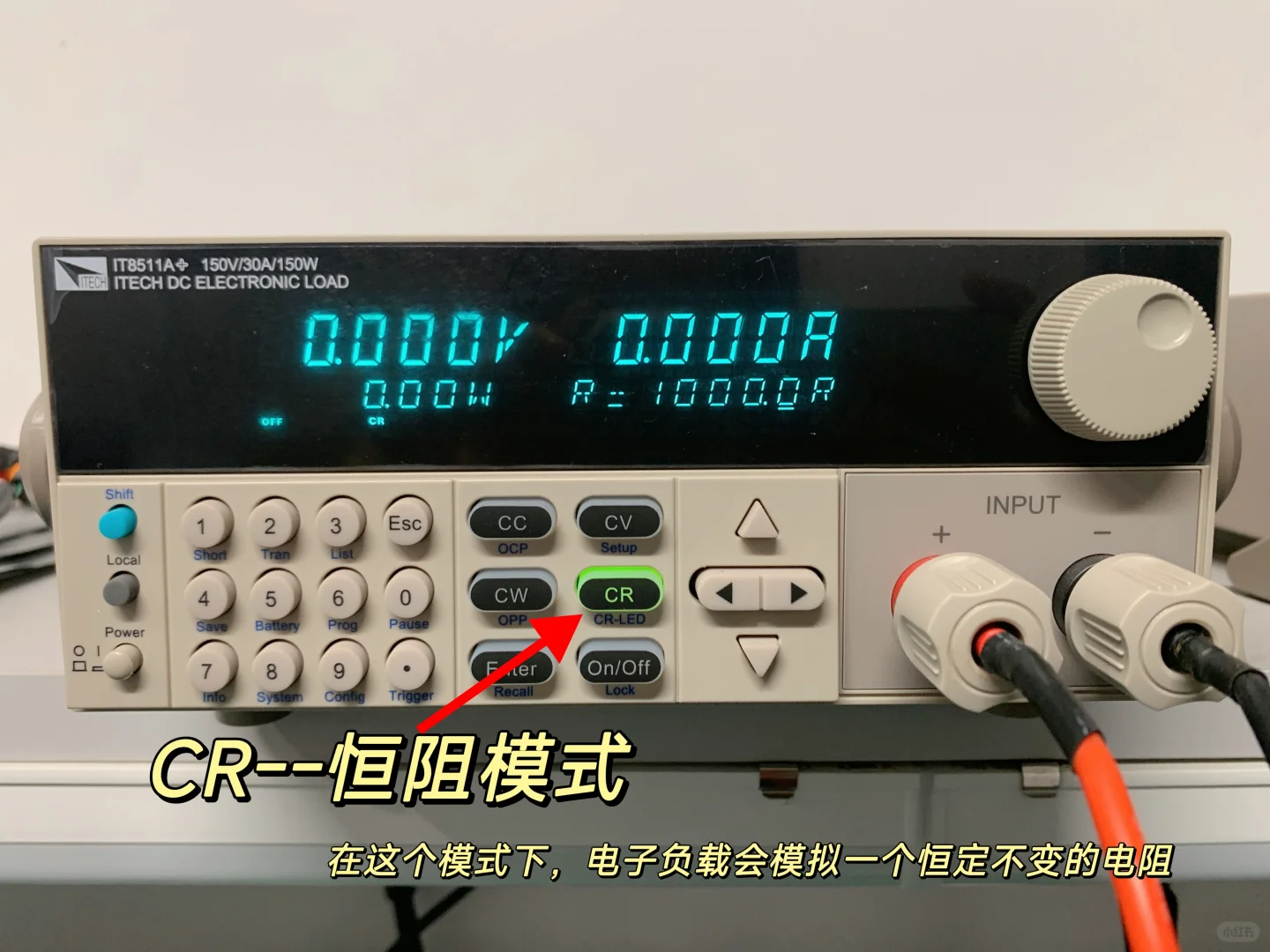

图三：CR 模式 - 恒阻模式
在这个模式下，电子负载会模拟一个恒定不变的电阻。
它吸收的电流会随着被测电源电压的变化而成比例地变化，遵循欧姆定律 I = V / R。
主要用来模拟真实的固定电阻负载：比如测试电源在驱动一个固定阻值的功率电阻时的表现。

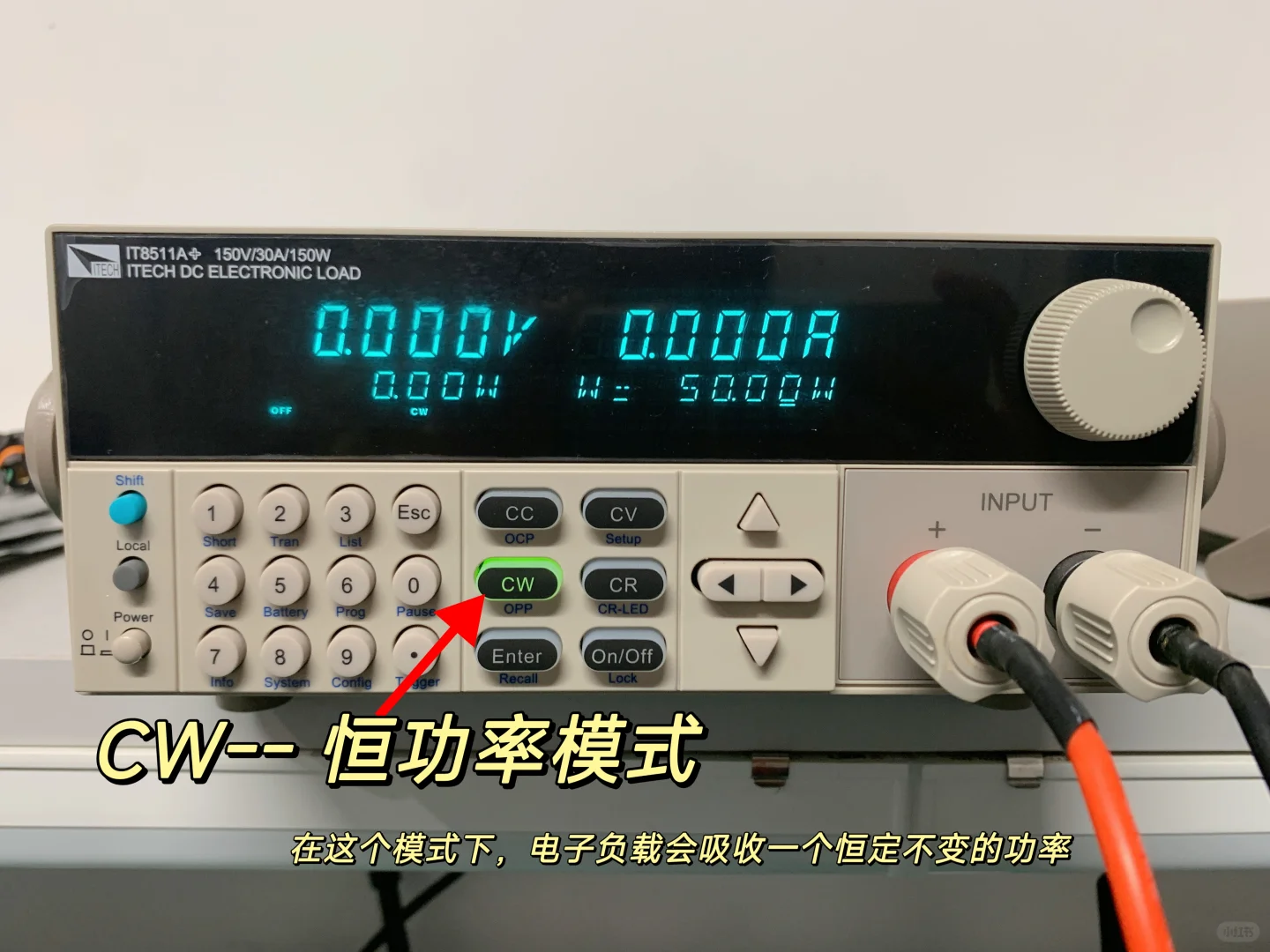

图四：CW 模式 - 恒功率模式
在这个模式下，电子负载会吸收一个恒定不变的功率。
它会实时计算（电压 V × 电流 I），并通过调整电流，使得这个乘积始终等于设定的功率值。
主要用来测试电源的额定功率输出能力：验证一个标称500W的电源是否真的能在500W下稳定工作。
电池的放电功率测试：测试电池在以固定功率放电时的性能和续航时间。
如何选择？
想测试电源能提供多大的稳定电流，用 CC 模式。
想测试电源的输出电压是否稳定，用 CV 模式。
想模拟一个像电炉丝、灯泡这样的固定电阻，用 CR 模式。
想知道你的电源或电池在固定功率下能工作多久，用 CW 模式。

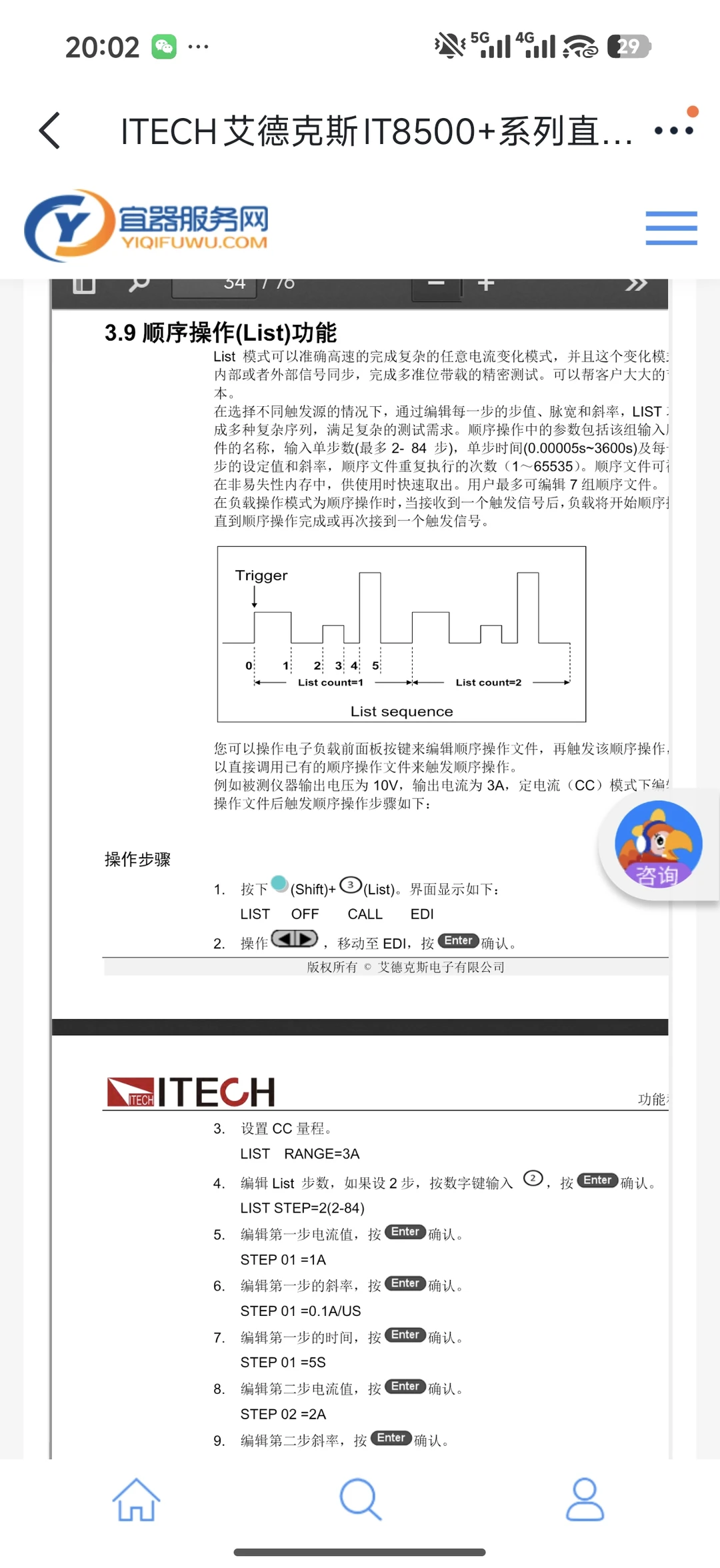

除了以上的测试，还可以进行顺序测试，可以按照自己设置负载参数进行顺序测试

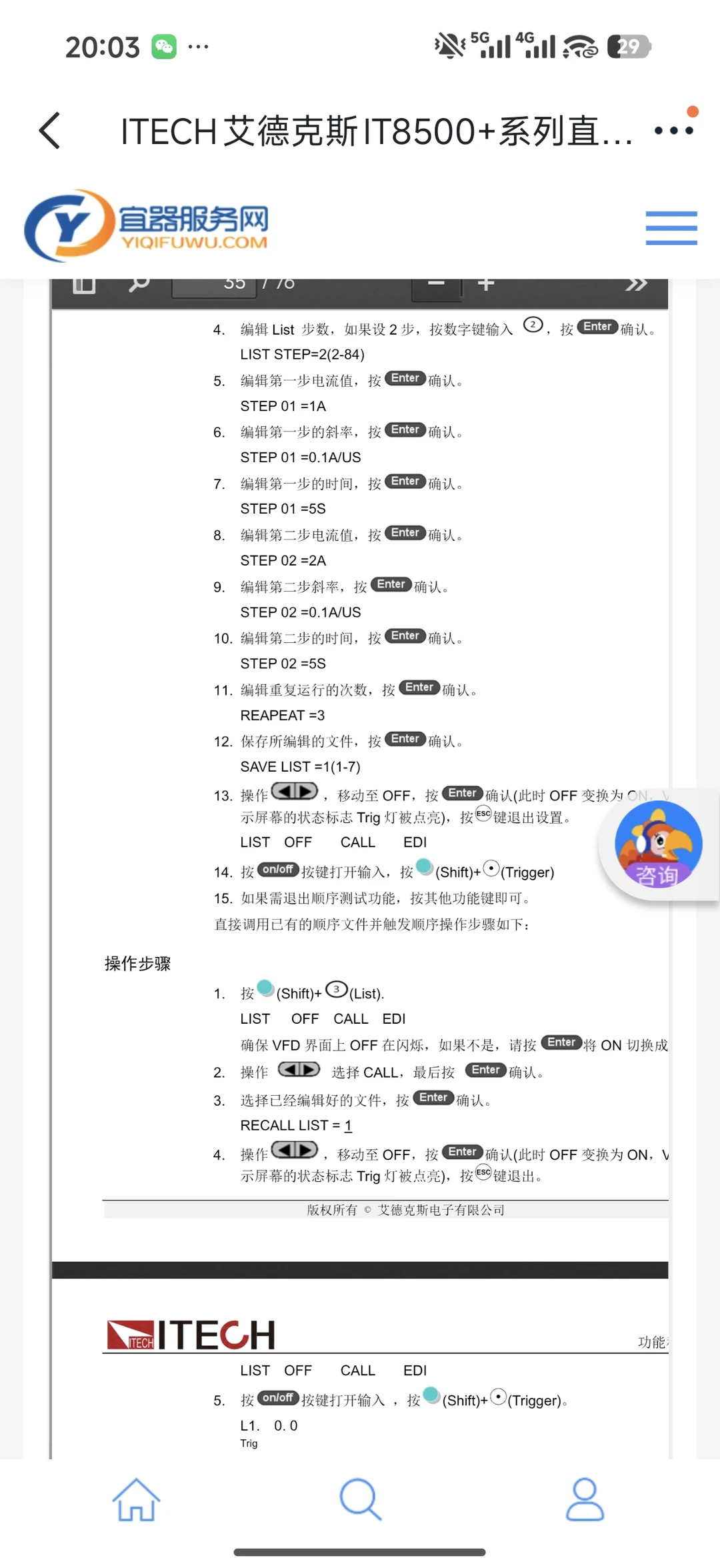

可以查看图五的步骤
也可以查看这款电子负载的规格书
比如：设置加入负载电流的跳变，查看输出电压是否稳定等测试
好啦以上就是电子负载的基本使用
下一期我们说说绝缘和耐电压怎么测试。
