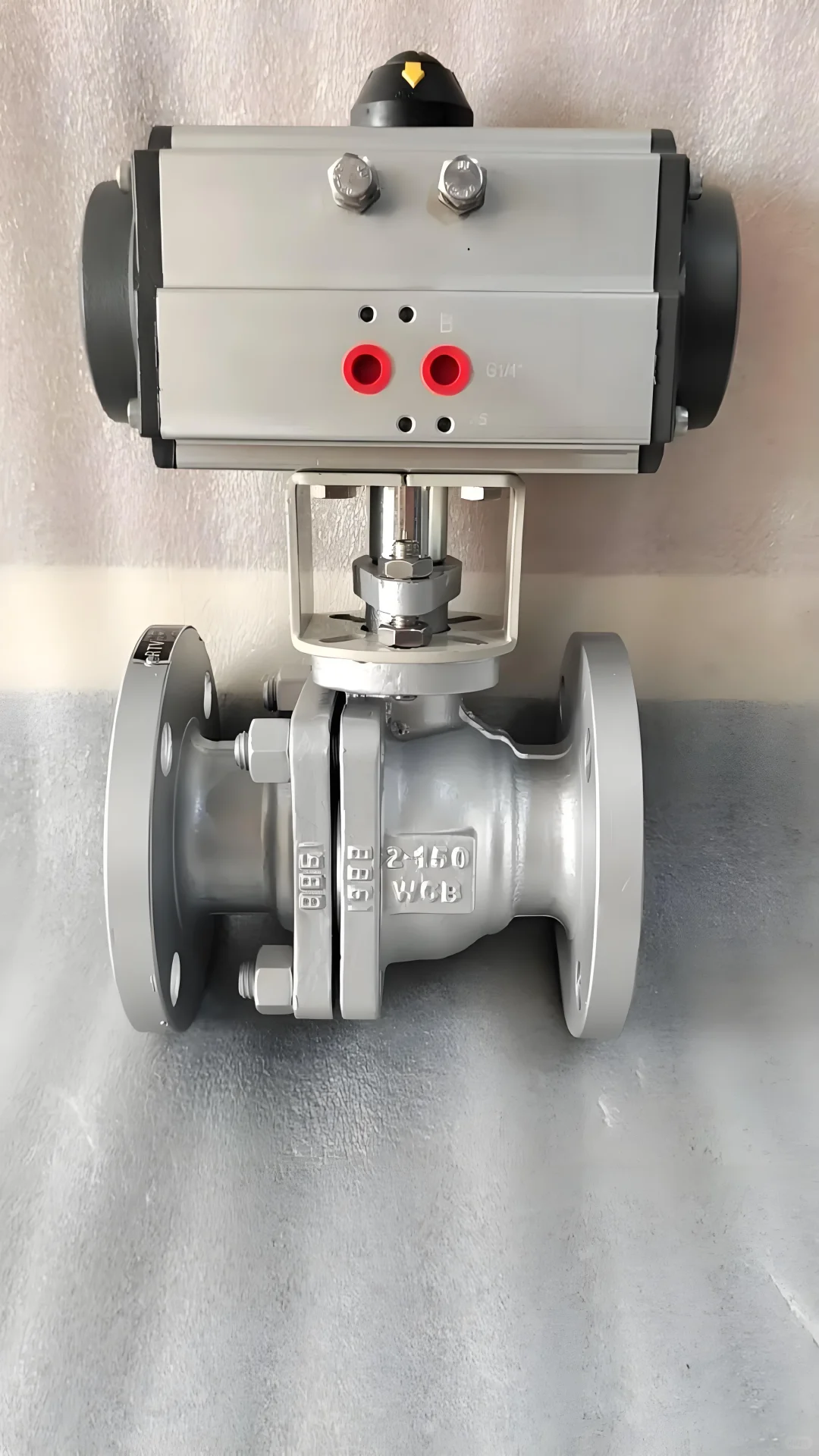

法兰球阀是一种通过球体旋转控制流体通断的阀门，其核心结构与工作原理如下：
一、定义与工作原理
启闭机制：阀杆驱动球体旋转90°，当球体通道与阀体轴线重合时开启，垂直时关闭。固定式球阀通过阀杆轴向固定球体，浮动式球阀则依靠介质压力压紧阀座实现密封。
密封原理：阀座在弹簧或介质压力作用下紧贴球体，金属阀座（如司太立合金）适用于高温高压，软密封（PTFE）用于腐蚀性介质
二、关键结构
阀体：采用铸钢、不锈钢或锻钢材质，耐温范围-196℃~800℃，耐压PN1.0~42.0MPa。
球体：表面粗糙度低至Ra0.8μm，锻造或铸造工艺确保强度。
驱动装置：支持手动、气动（0.5-3秒启闭）或电动（精度±1%）。
三、技术优势
低流阻：直通流道设计，压降仅为传统阀门的30%。
快速响应：90°旋转实现瞬时启闭，适合紧急切断场景。
耐极端工况：适配高压、高粘度及腐蚀性介质
四、分类与连接方式
按结构：浮动球阀（结构简单）、固定球阀（高压适用）、弹性球阀（补偿磨损）。
按连接：法兰连接（最常见）、对焊、螺纹等。
五、典型应用
石油化工：控制原油、乙烯等高压介质。
生物发酵：卫生级阀门用于洁净流体控制。
电力系统：蒸汽、水等高温流体调节。
