气动球阀是一种通过压缩空气驱动球体旋转实现流体控制的自动化阀门，其核心结构和工作原理如下：
一、基本结构

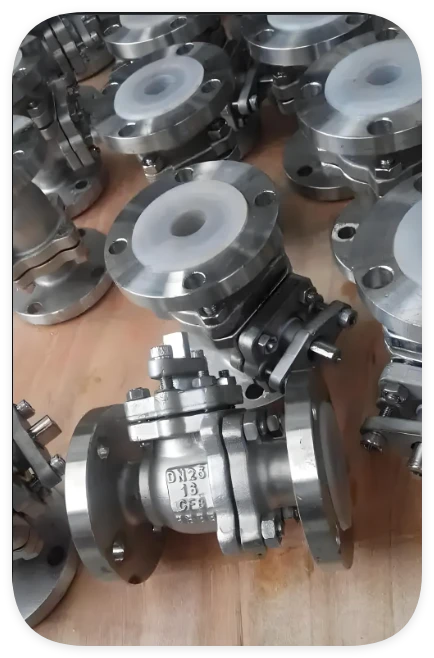

阀体组件
球体：带通孔的球形部件，表面抛光至Ra0.8μm，材质可选不锈钢（304/316）、碳钢或陶瓷。
阀座：采用PTFE或金属硬密封，耐温范围-196℃~650℃。
阀杆：连接球体与执行机构，部分型号配备防静电设计。
气动执行机构
单作用：内置弹簧，气源中断时自动复位。
双作用：双气缸结构，输出扭矩更大，适用于大口径阀门
二、工作原理
启闭控制
压缩空气经电磁阀进入执行器，推动活塞运动，通过齿轮齿条机构带动阀杆旋转90°，实现球体通道与阀体进出口的垂直或对齐。
调节功能
搭配定位器时，可将4-20mA信号转换为气量调节，使球体停在0~90°任意角度，实现比例控制。
三、核心特点
快速响应：开关速度最快达0.05秒/次。
低流阻：直通式流道，阻力系数0.1~0.3，能耗低于闸阀。
密封可靠：浮动式靠介质压力密封，固定式采用轴承结构，弹性式适应高温高压
四、典型应用
石油化工：控制原油、酸碱介质等腐蚀性流体。
电力/水处理：适配蒸汽、污泥及海水淡化系统。
食品制药：卫生级设计满足无菌要求。
五、选型注意事项
工况匹配：腐蚀性介质选全衬氟阀门，高压蒸汽需金属硬密封。
安全认证：易燃环境需符合API 607防火标准。
