有没有见过实验室里这台 “机械感拉满” 的仪器？它叫 XRD（X 射线衍射仪），堪称材料界的 “指纹识别专家”—— 不管是金属、陶瓷还是半导体，只要是晶体材料，它都能精准 “认” 出它是谁！今天把这台仪器的家底扒清楚?

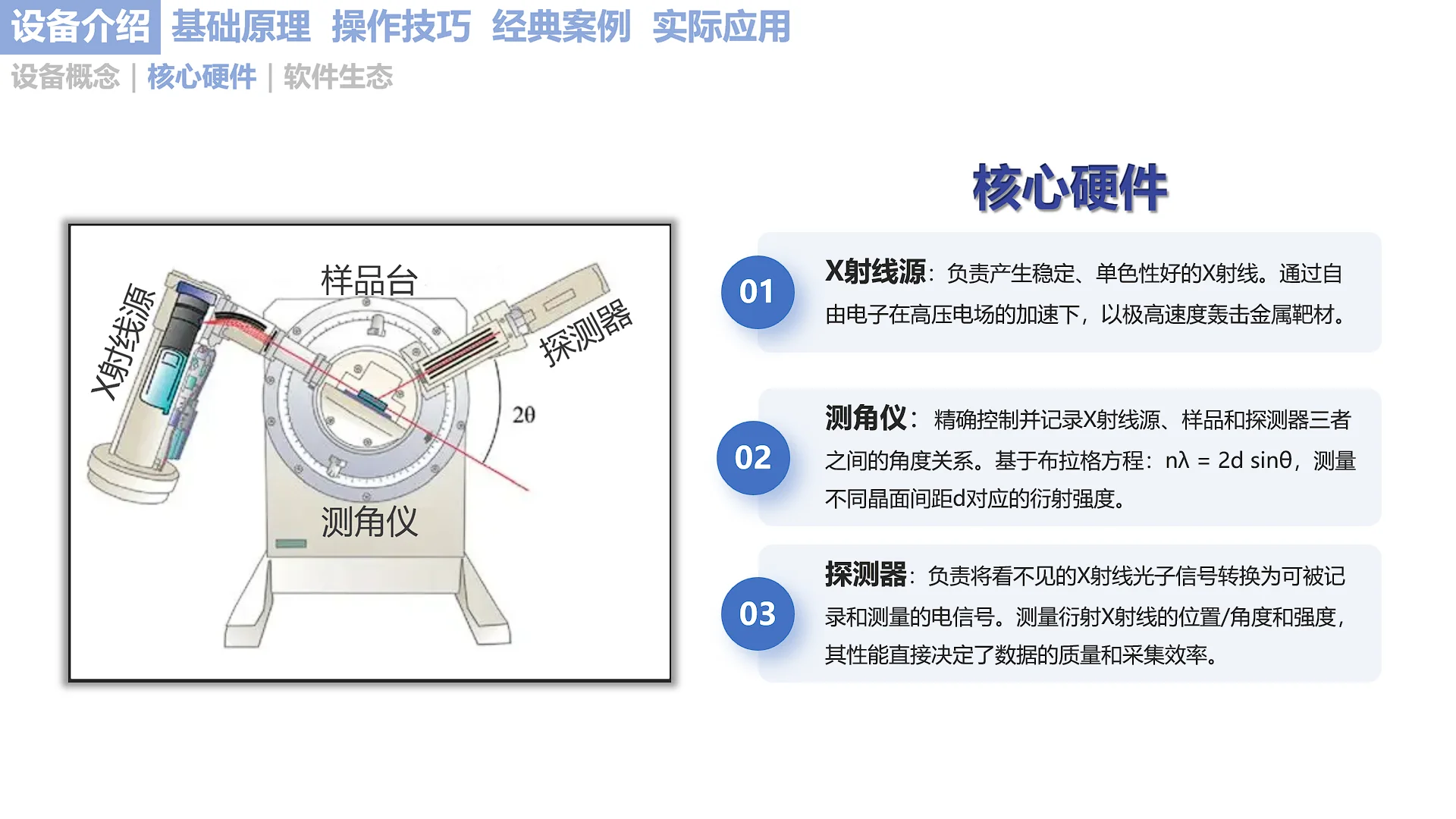

【XRD 的 “核心三件套”：硬件扛把子】
这台仪器能干活，全靠这仨 “零件”：
X 射线源：像个 “精准光炮”，靠 “电子轰金属靶” 发射稳定的 X 射线 —— 是探测材料的 “信号源头”
测角仪：全场 “角度管家”！靠着 “布拉格公式（nλ=2d sinθ）”，精准控制 X 射线、样品、探测器的角度，角度对了才能收到信号~
探测器：“信号记录仪”，把看不见的 X 射线信号转成电信号，它的性能直接决定数据准不准！

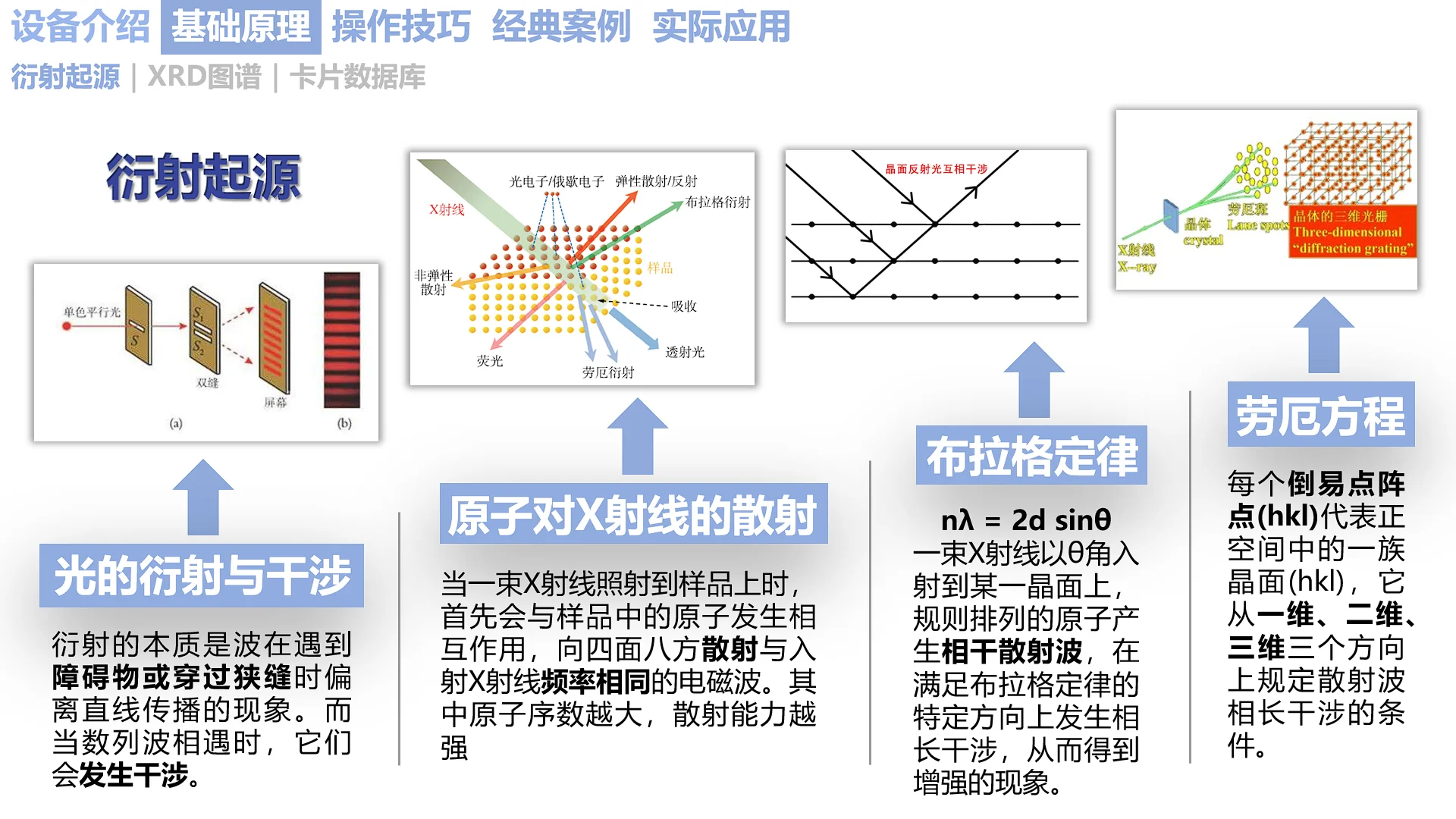

【它咋 “读” 懂晶体？原理像搭积木！】
晶体其实是个 “三维纳米光栅”~，当 X 射线打上去：
✅ 先被原子 “散射” 成无数小光波
✅ 要是这些光波 “凑对了角度”（满足布拉格定律），就会 “叠 buff” 增强（相长干涉）
✅ 角度不对？光波直接抵消（相消干涉）
最后那些 “叠出来的强信号” 被记录下来，就成了独一份的“晶体指纹”！

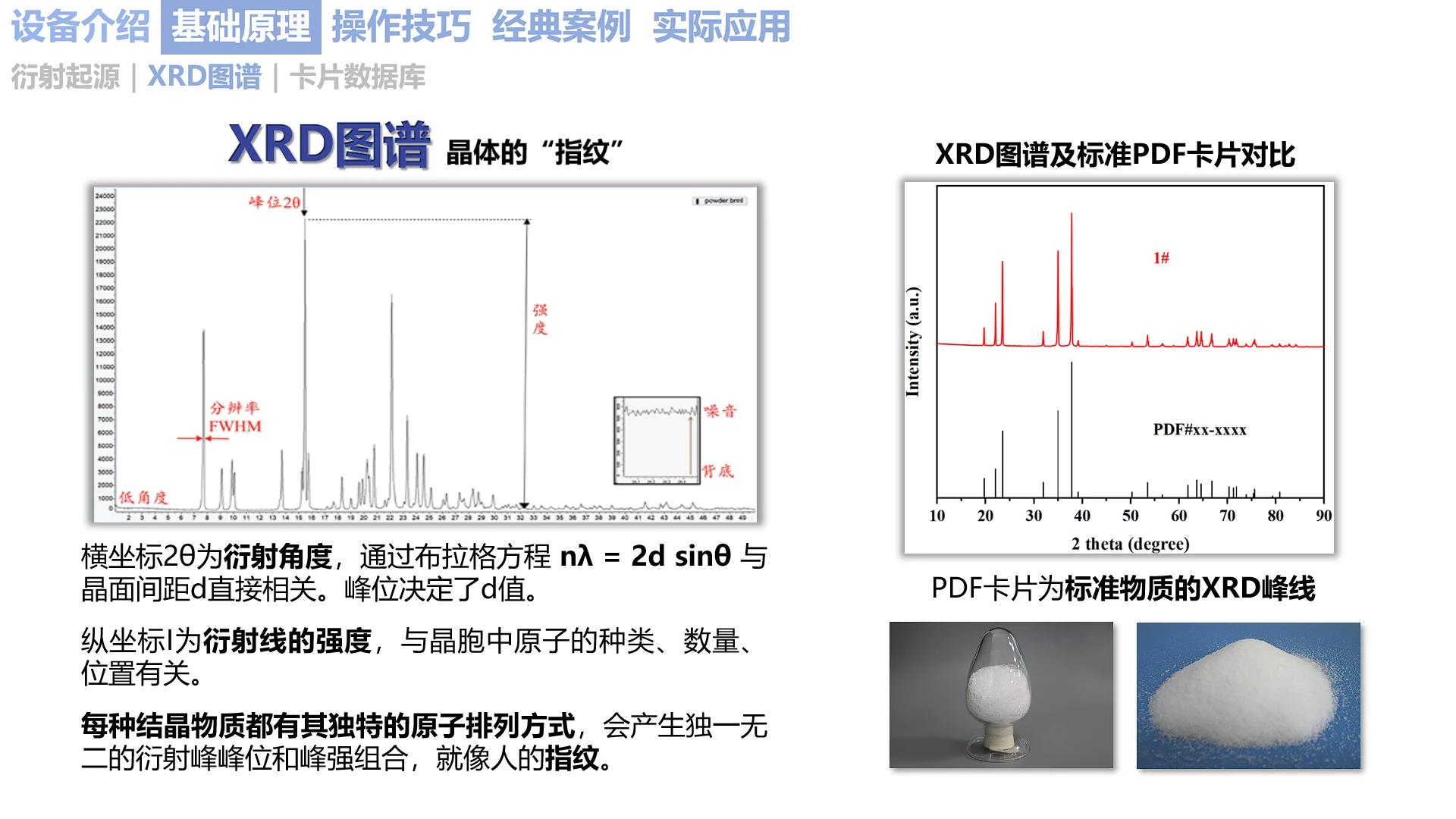

【“指纹报告”=XRD 图谱】
这张图里藏着材料的全部秘密：
▪️ 横坐标（2θ）：衍射角度→ 对应晶体里原子层的间距（d 值）
▪️ 纵坐标（强度）：信号强弱→ 对应原子的种类、数量、排列方式
每种晶体的 “峰位 + 峰强” 组合都独一无二，就像你我的指纹 —— 错不了！

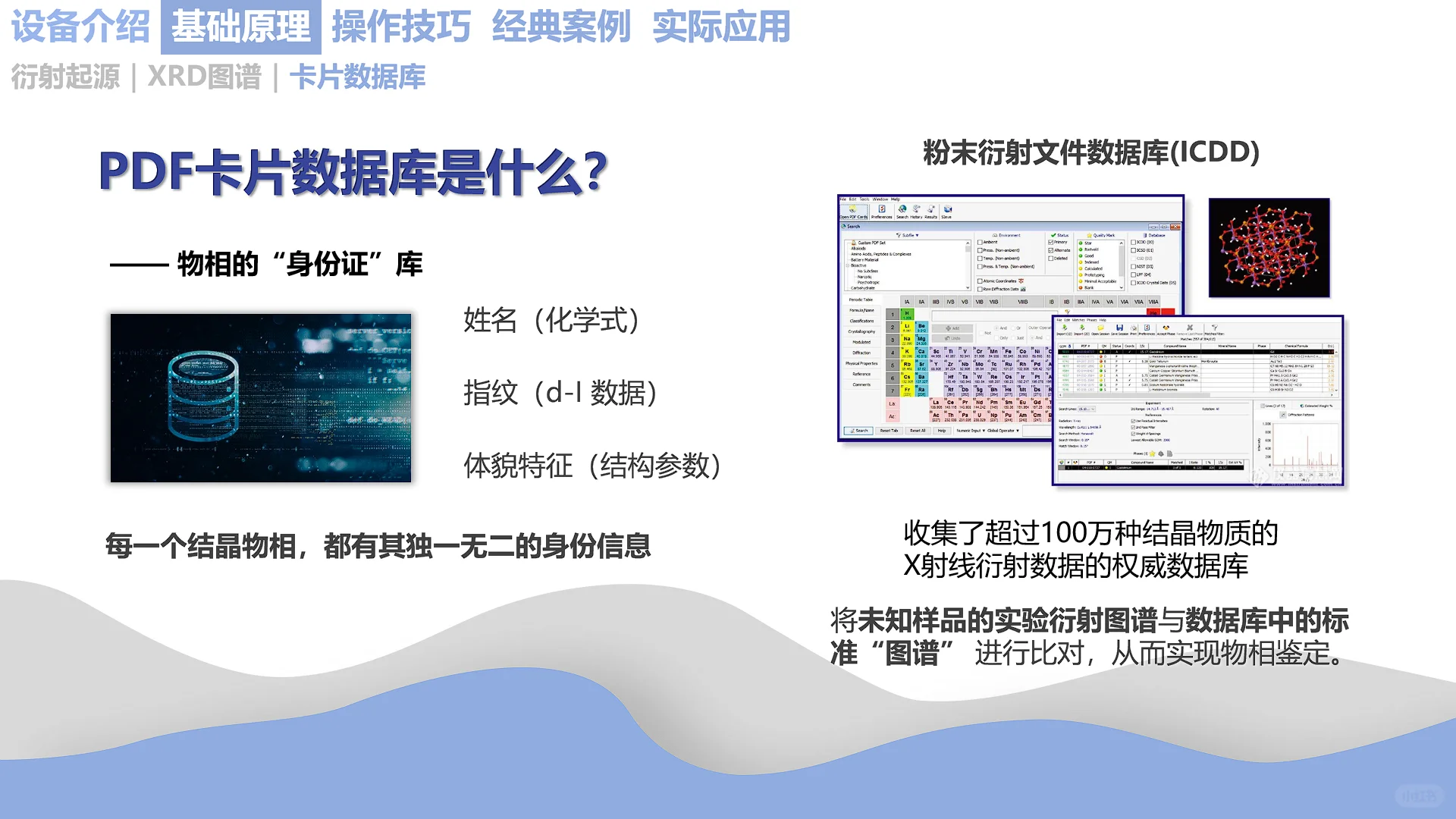

【“晶体身份证库”：PDF 卡片数据库】
想知道样品是啥？全靠这个 “超级字典”（ICDD 数据库）：
▪️ 存了超 100 万种晶体的 “标准指纹”（d-I 数据）
▪️ 把实验图谱和数据库里的 “身份证” 一比对，材料成分直接 “对号入座”！

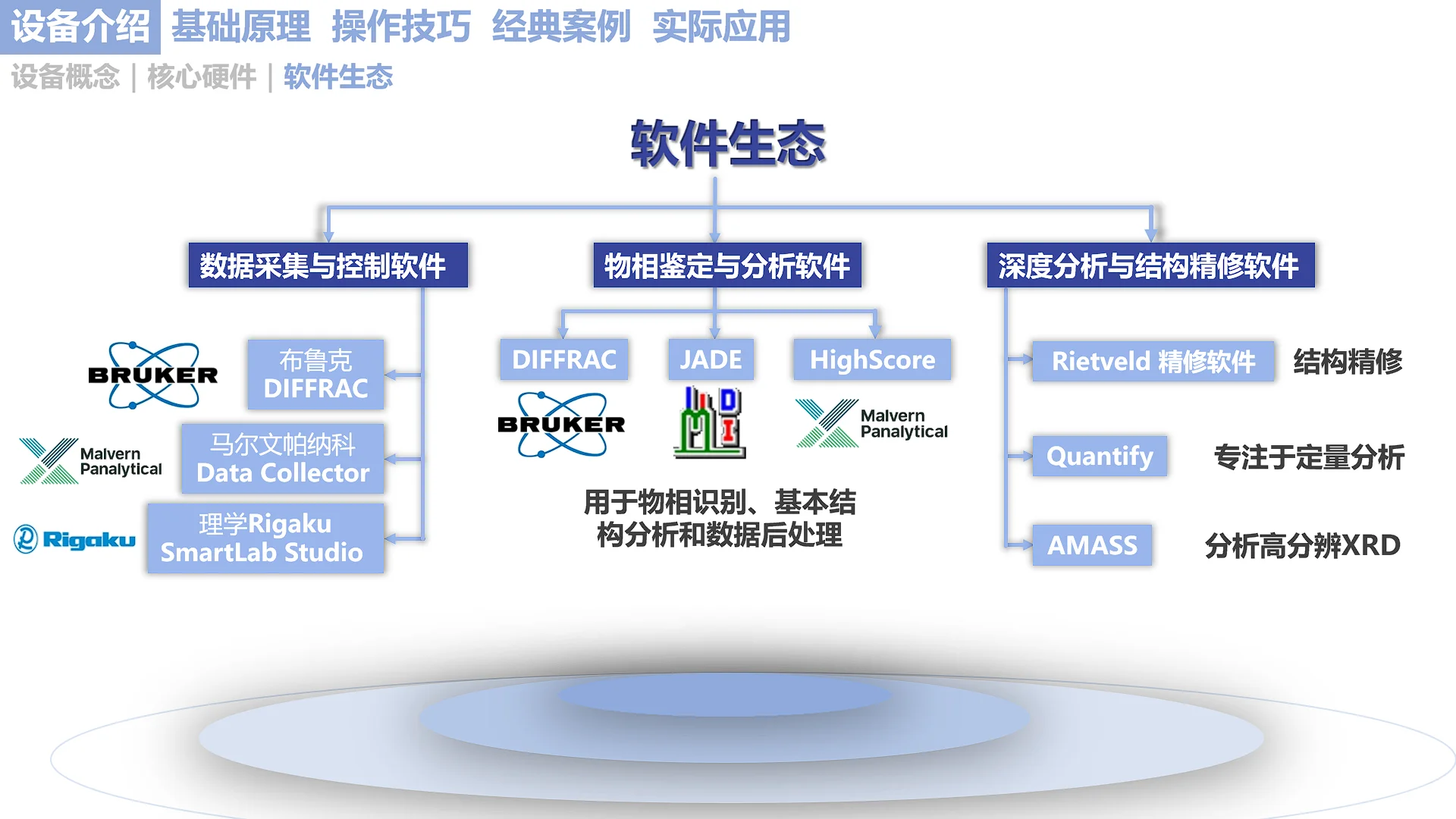

【背后的 “辅助工具”：软件生态】
从采数据到分析，全靠这些 “工具人”：
✅ 数据采集：布鲁克 DIFFRAC、马尔文 Data Collector 负责 “记录信号”
✅ 物相鉴定：JADE、HighScore 帮你 “比对身份证”
✅ 深度分析：Rietveld 精修软件能把晶体结构扒得更细！
现在 XRD 已经是材料、化工、半导体实验室的 “标配侦探” 啦～
@广州普川检测技术有限公司
#实验室日常 #材料科学 #XRD表征 #科研黑科技 #知识科普 #化学实验
