做材料表征选仪器头大？
?整理了超简洁版干货！原理 + 效果 + 适用场景一目了然
新手也能快速 get～ 收藏备用呀?

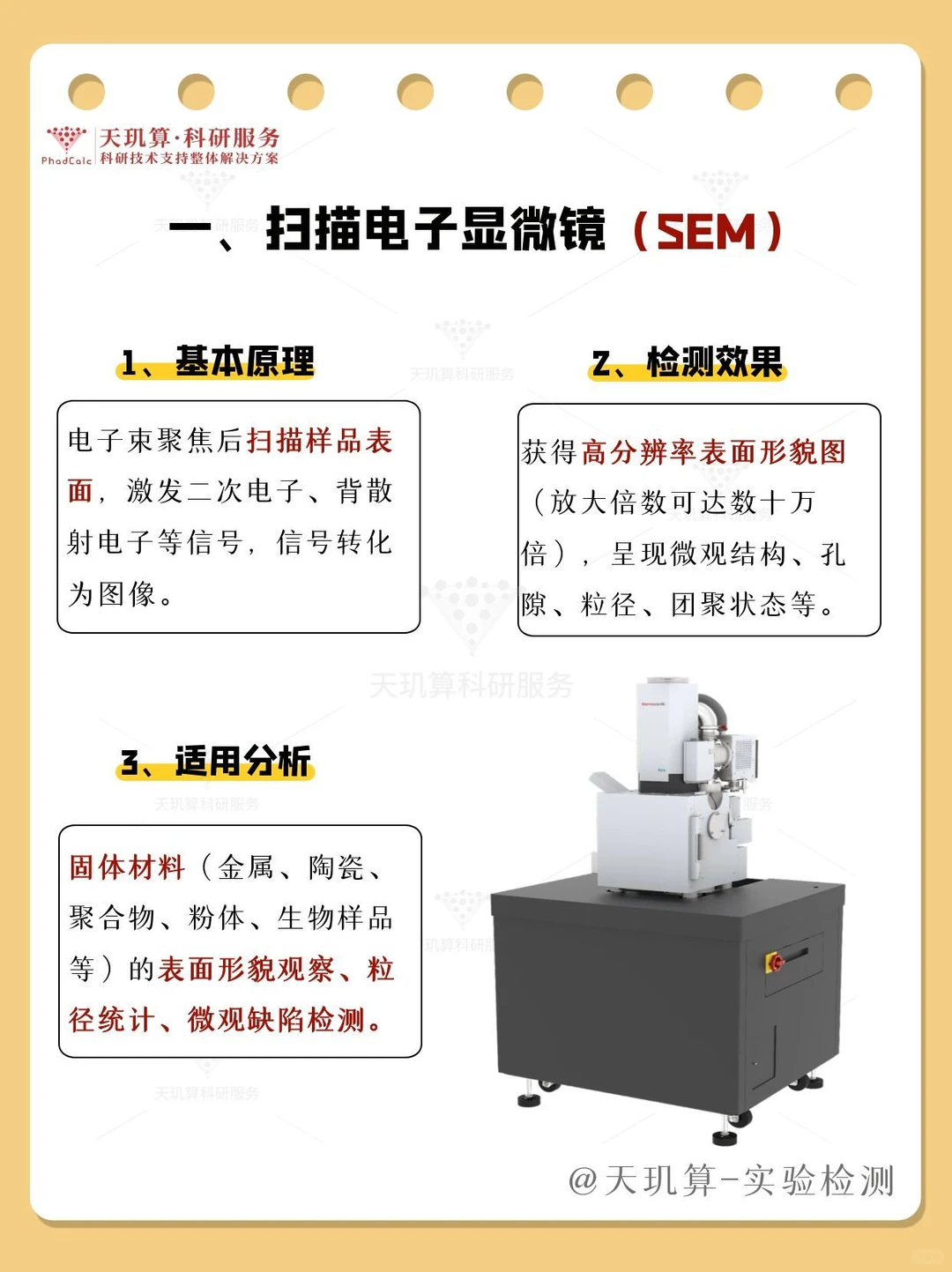

?1、扫描电子显微镜（SEM）
原理：电子束扫样品表面→转图像
效果：高倍看表面形貌！孔隙 / 粒径 / 团聚态都清楚
适用：金属 / 陶瓷 / 聚合物 / 生物样品等?表面观察 + 缺陷检测

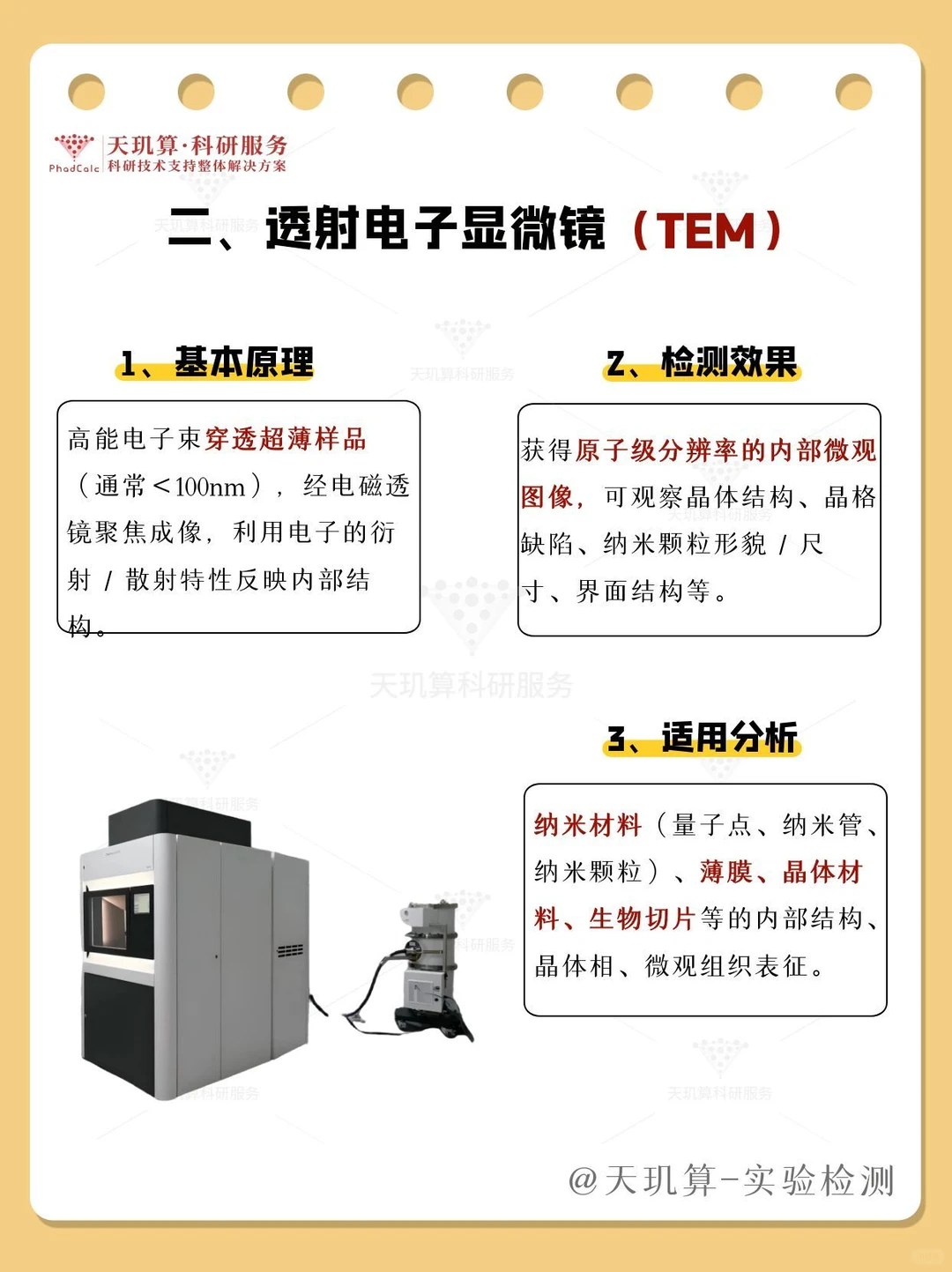

?2、透射电子显微镜（TEM）
原理：高能电子穿超薄样品→电磁透镜成像
效果：原子级分辨率！看内部晶体结构 / 纳米颗粒 / 界面
适用：纳米材料 / 薄膜 / 晶体 / 生物切片?内部结构 + 物相分析

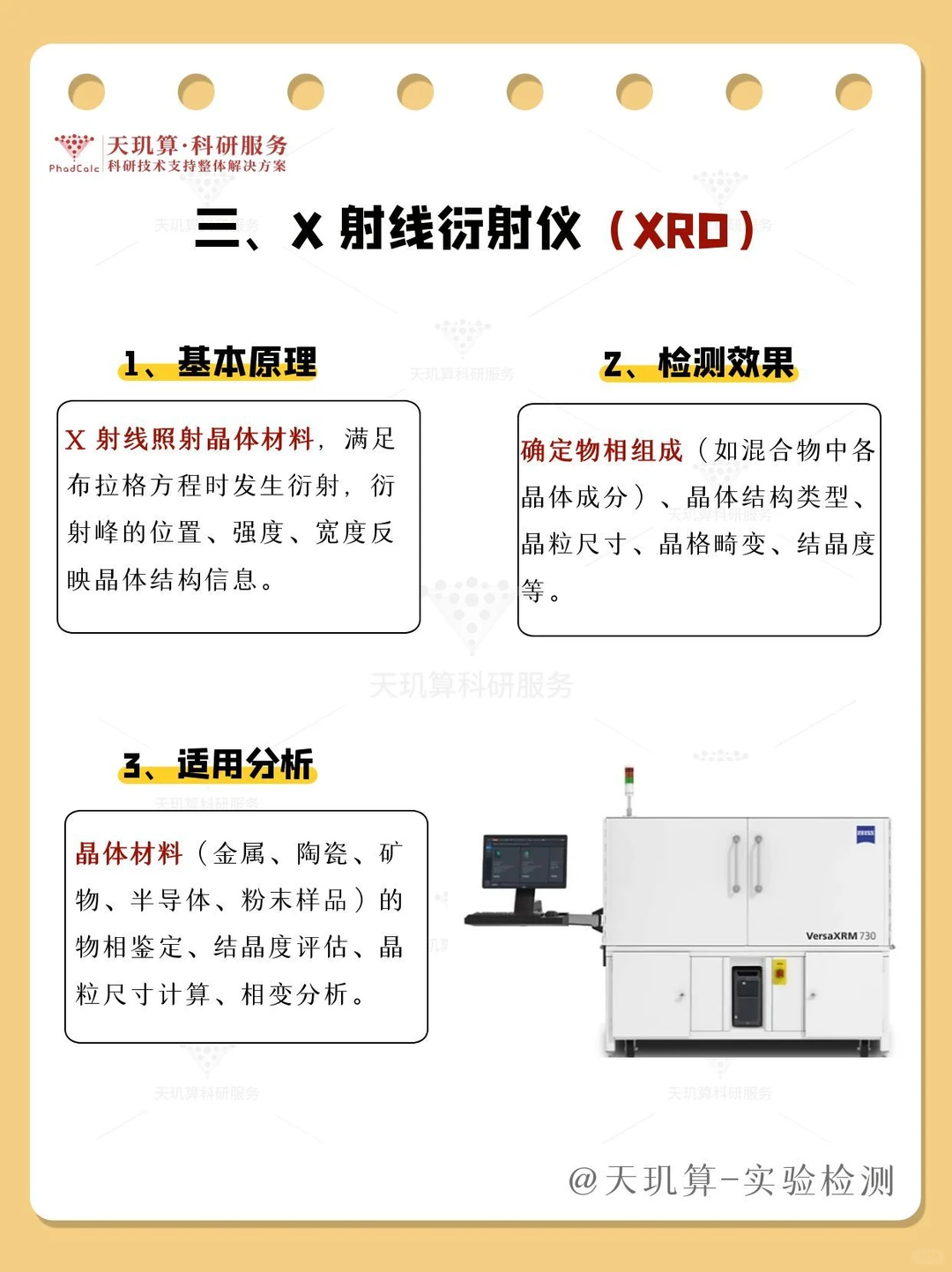

?3、X 射线衍射仪（XRD）
原理：X 射线照晶体→衍射峰反映结构
效果：定物相 / 结晶度 / 晶粒尺寸 / 相变
适用：金属 / 陶瓷 / 矿物 / 半导体?物相鉴定 + 结晶度评估

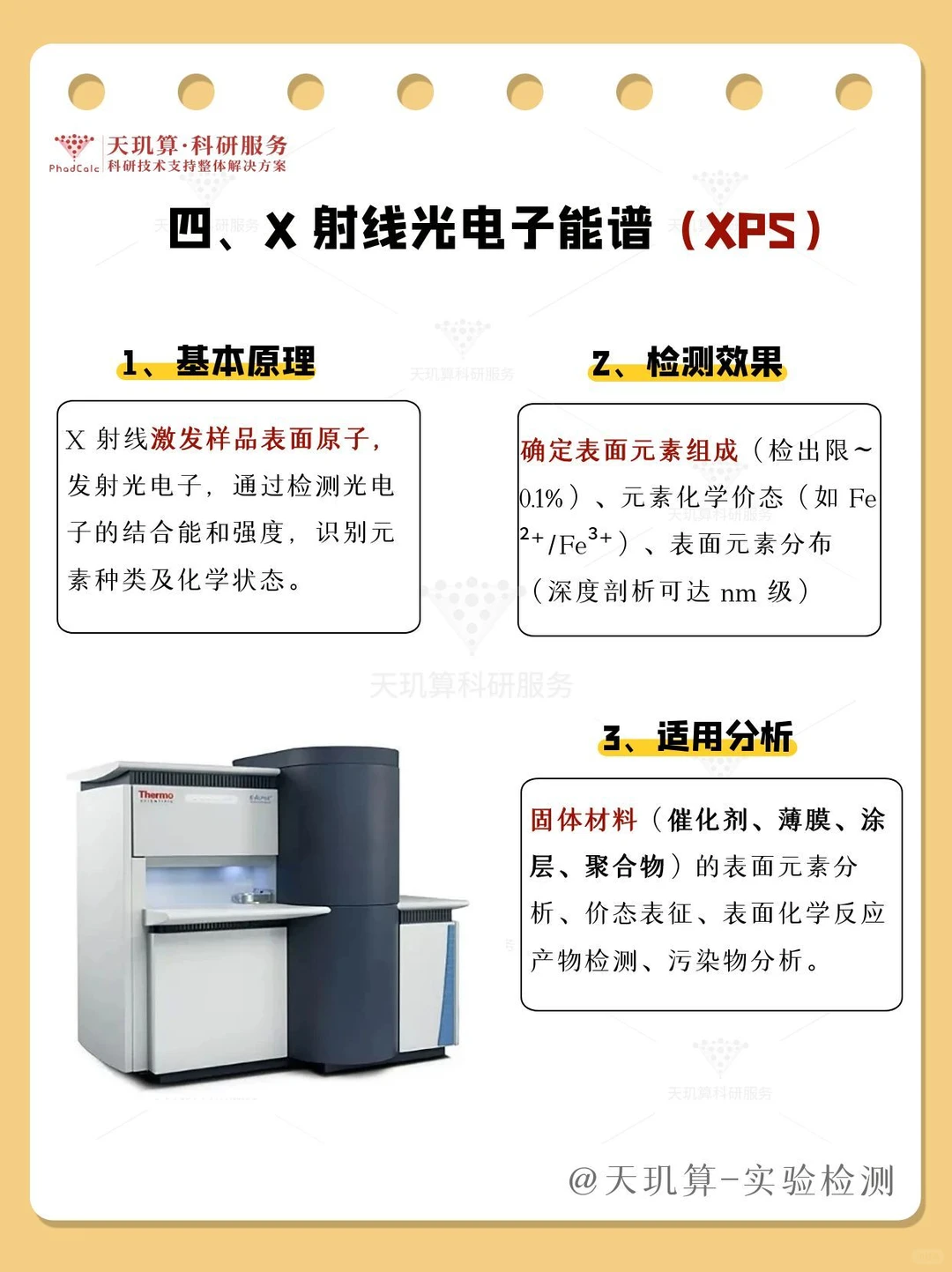

⚡4、X 射线光电子能谱（XPS）
原理：X 射线激表面原子→测光电子
效果：表面元素 + 化学价态一键查（检出限超灵）
适用：催化剂 / 薄膜 / 涂层?表面元素 + 价态 + 深度剖析

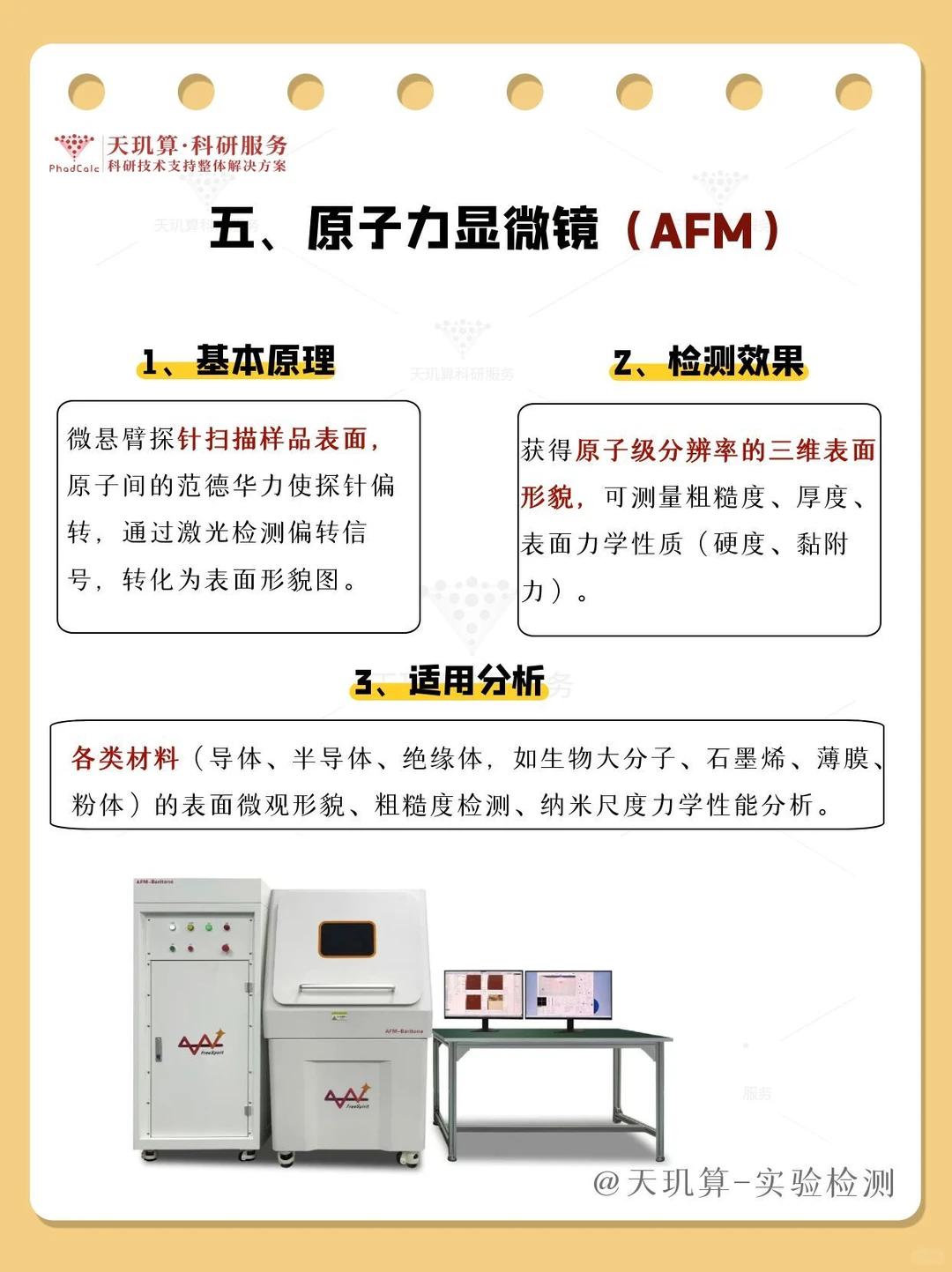

?️5、原子力显微镜（AFM）
原理：探针扫表面→原子力让探针偏转→转图像
效果：原子级 3D 形貌！还能测硬度 / 黏附力
适用：导体 / 半导体 / 绝缘体?表面形貌 + 粗糙度 + 纳米力学性能
宝子们还有其他想了解的仪器吗？评论区告诉我呀?
