宝子们！换热网络是竞赛节能设计的核心加分项，也是评委重点关注的环节～ 这篇聚焦夹点技术的核心原理和实操步骤，用通俗类比帮你吃透能量回收逻辑，设计既高效又经济✨
? 核心逻辑：节能不是 “越省越好”！

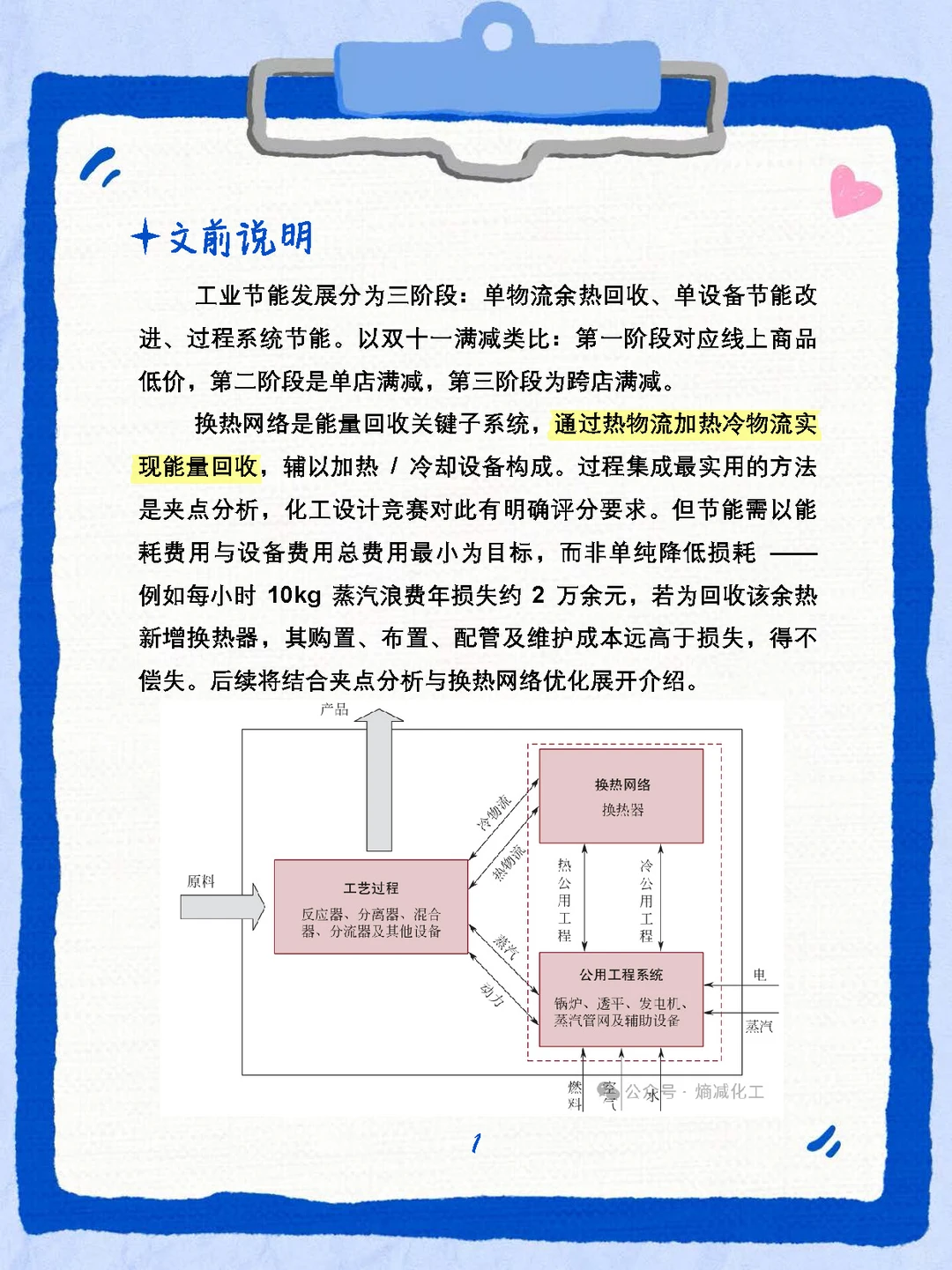

换热网络就像化工流程的 “能量管家”，通过热物流加热冷物流回收能量，再搭配公用工程完成换热。但要记住：节能目标是 “总费用最小”，而非单纯降损耗～ 比如每小时 10kg 蒸汽浪费年损失约 2 万元，若新增换热器的购置、维护成本更高，就得不偿失啦。
用双十一满减类比工业节能三阶段，瞬间秒懂：
单物流余热回收 = 商品低价直售
单设备节能改进 = 单店满减
过程系统节能（换热网络）= 跨店满减（能量利用率最大化）
? 夹点技术核心概念：搞懂这几个词就入门！
夹点温差（ΔTmin）：所有换热器中冷、热流的最小接近温差，是设计的基础参数。

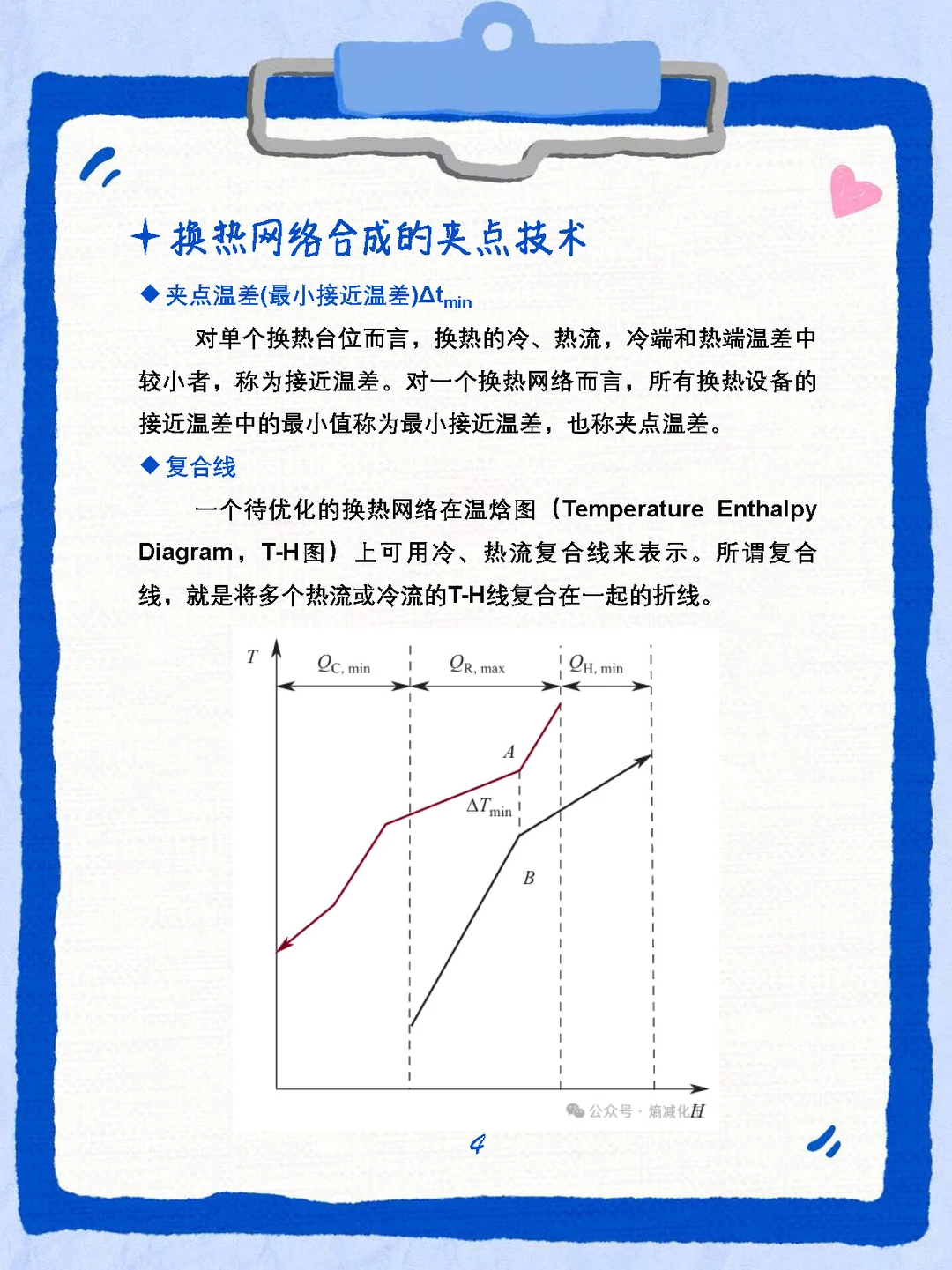

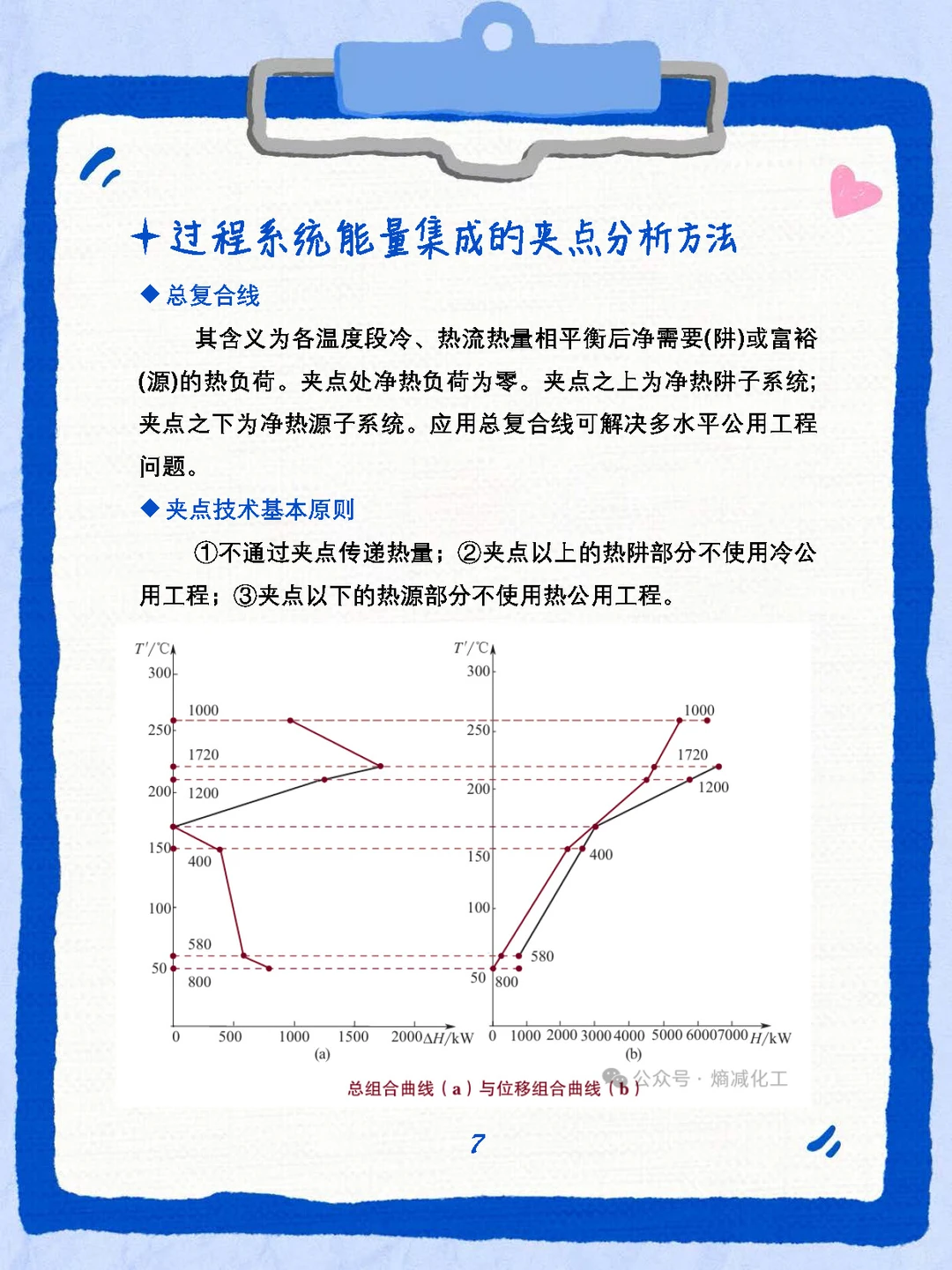

复合线：把多个冷 / 热流的温焓图（T-H 图）复合成一条折线，直观展示整体温度和热量分布。

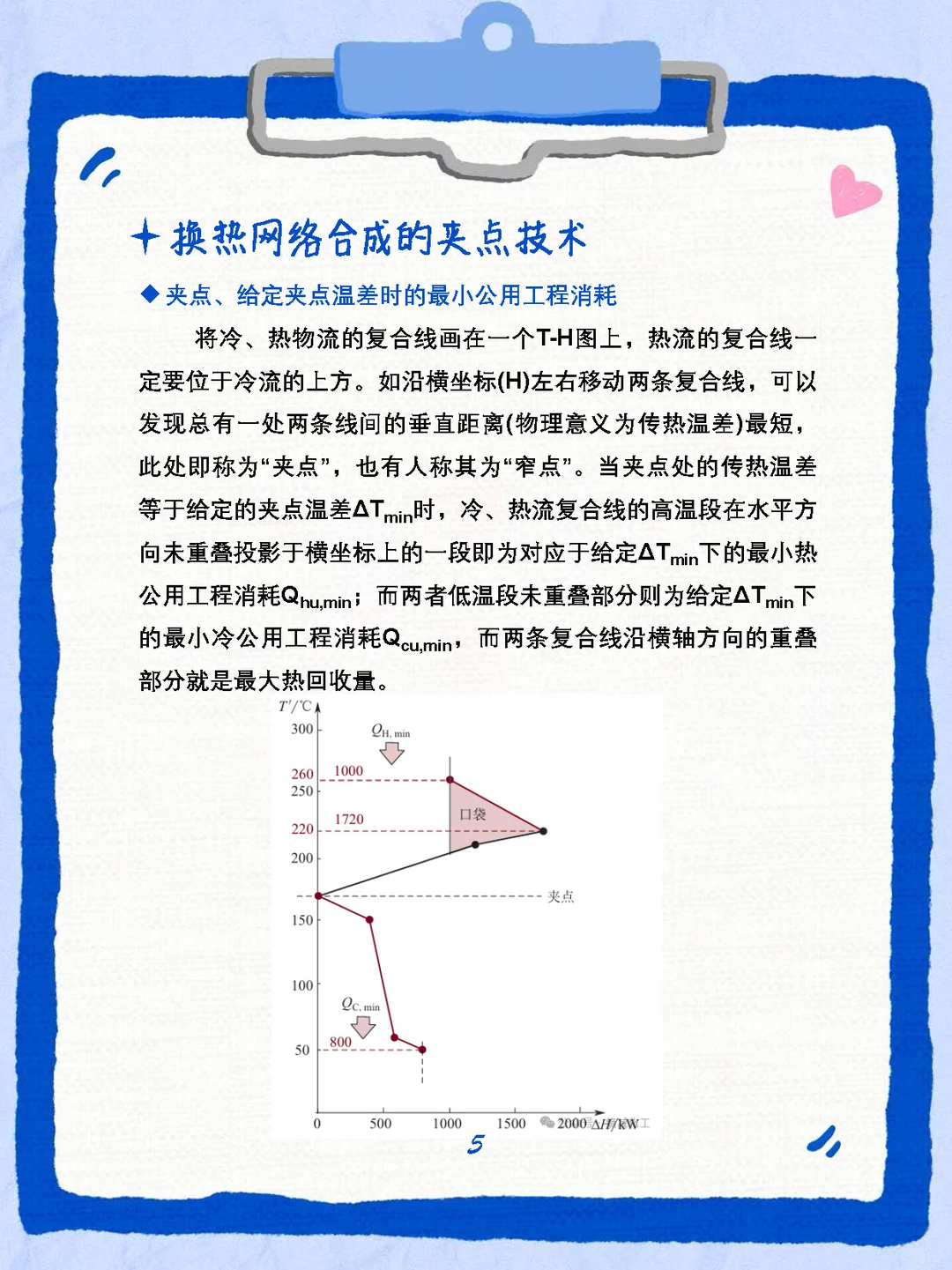

夹点：冷、热流复合线在 T-H 图上垂直距离（传热温差）最短的点。此时能实现最大热回收，对应最小热 / 冷公用工程消耗。

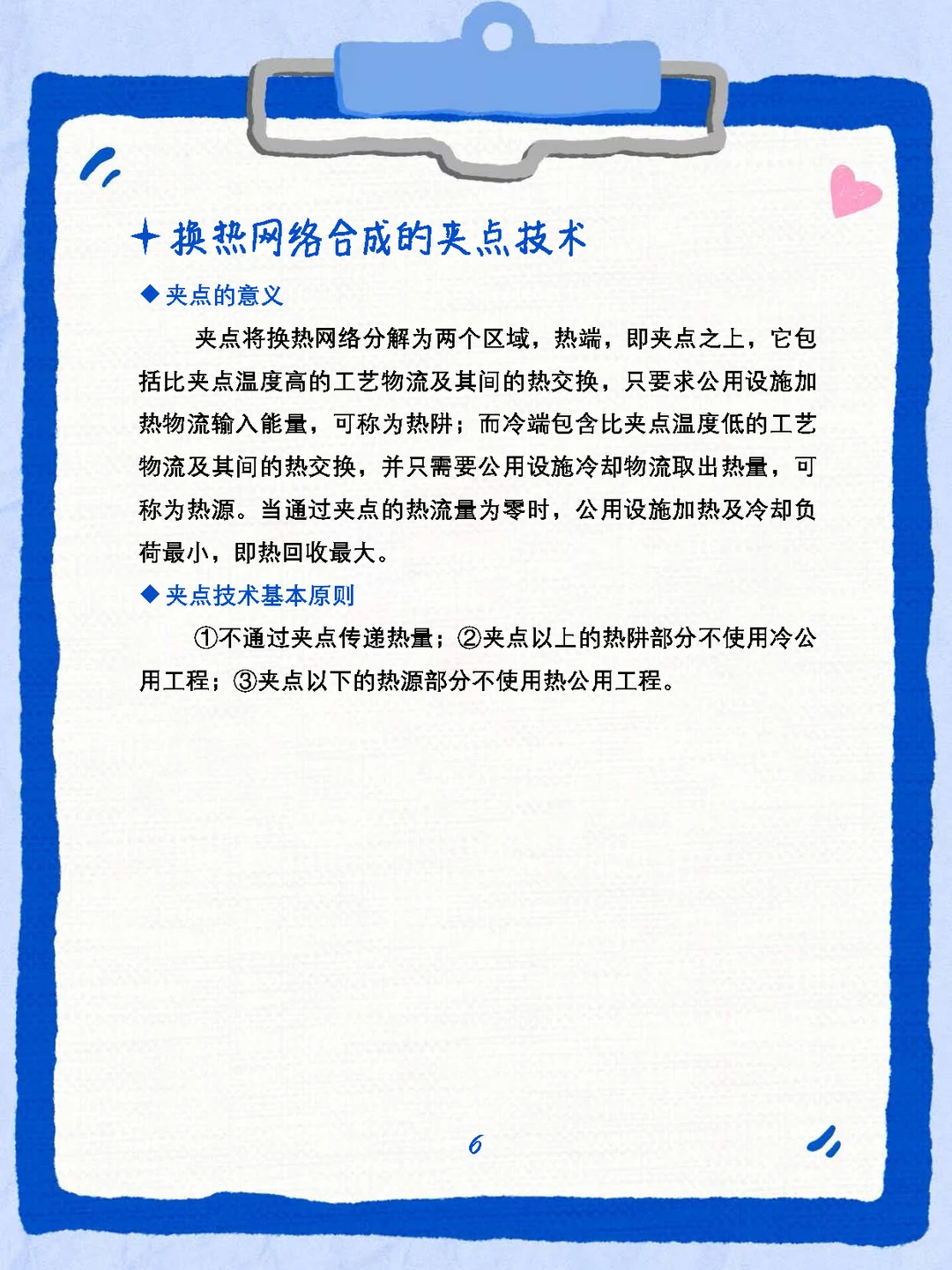

核心原则：①不通过夹点传递热量；②夹点之上（热阱）不用冷公用工程；③夹点之下不用热公用工程。

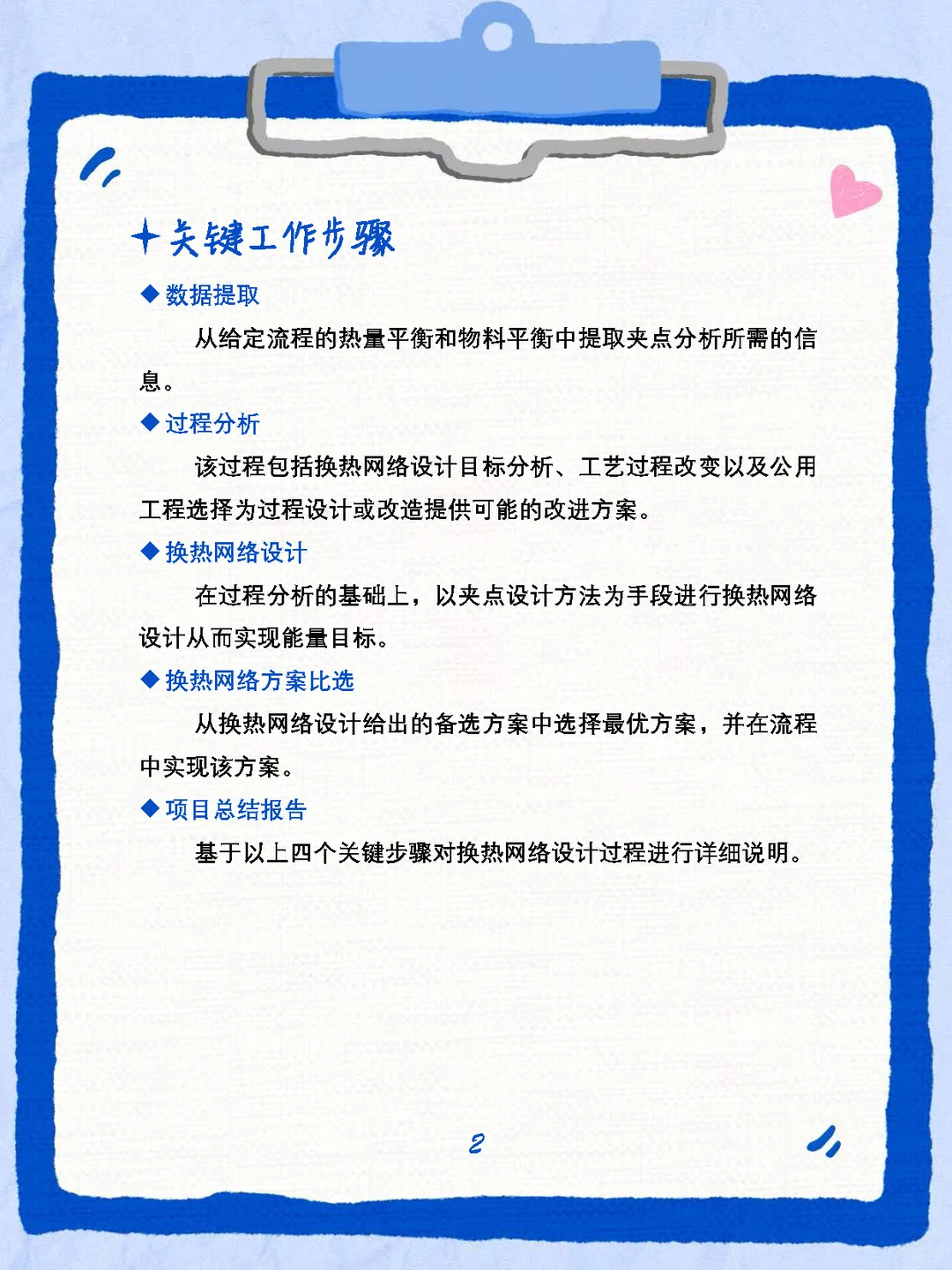

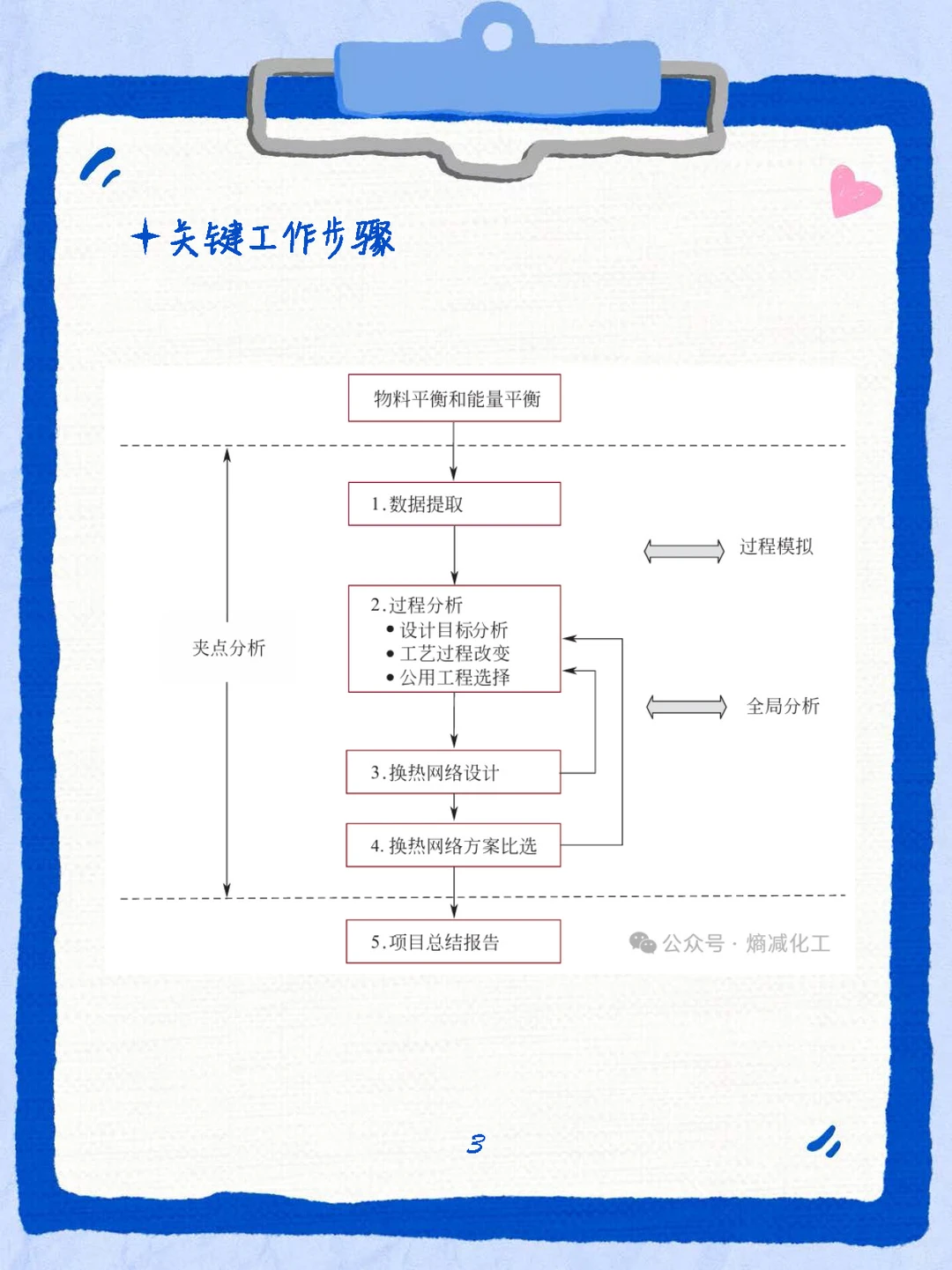

?️ 关键工作步骤：5 步搞定换热网络设计！
数据提取：从物料衡算和能量衡算中，提炼夹点分析所需的温度、热量等关键数据，这是设计的基础。
过程分析：明确设计目标（如最小能耗、最低成本），评估工艺改进空间，选择适配的公用工程。
网络设计：以夹点设计方法为核心，按 “不跨夹点传热” 等原则，搭建基础换热网络。
方案比选：从备选方案中筛选总费用最低的，兼顾能耗节约和设备投资。
总结报告：详细说明设计过程、参数依据和节能效果，让评委清晰看到设计逻辑。

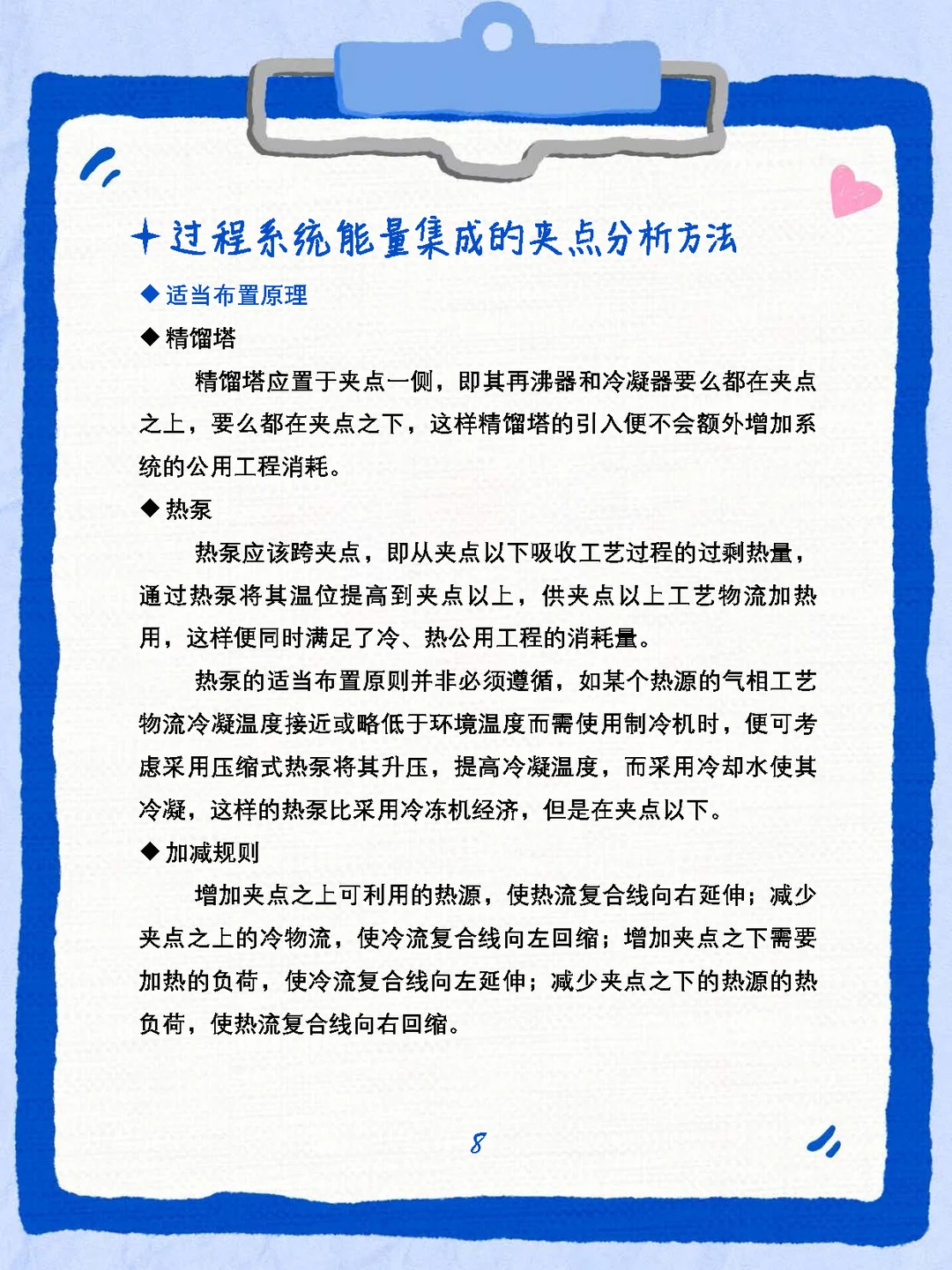

? 实用设计技巧
精馏塔布置：再沸器和冷凝器要放在夹点同一侧，避免额外增加公用工程消耗。
热泵应用：优先跨夹点设计 —— 从夹点之下吸收过剩热量，升温后供给夹点之上，同时减少冷、热公用工程用量。
复合线优化：夹点之上可增加热源、减少冷流；夹点之下可增加加热负荷、减少热源，让能量匹配更高效。
夹点技术看似复杂，实则是 “找对能量匹配平衡点”。先吃透核心原则，再按步骤提取数据、设计网络，就能让换热系统既符合竞赛要求，又具备实际工业价值～
