绿色建筑设计| 剖透视图➕绿色技术分析

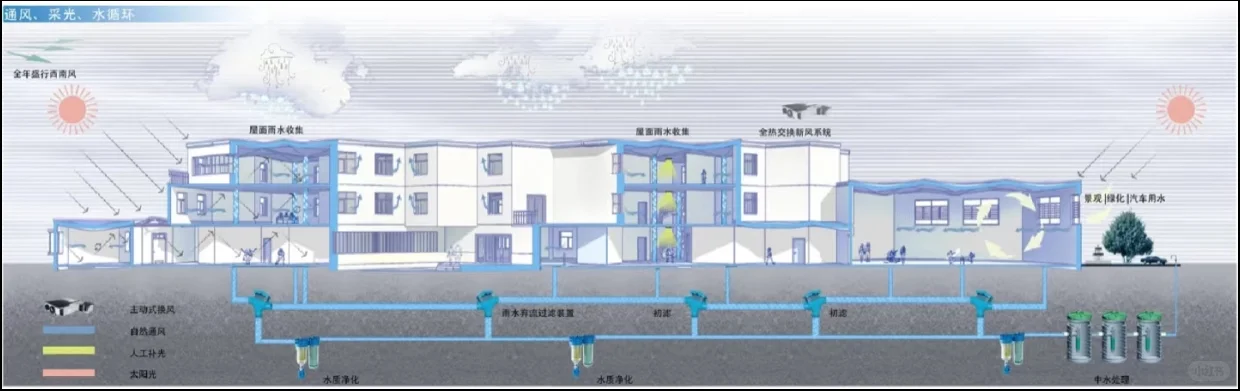

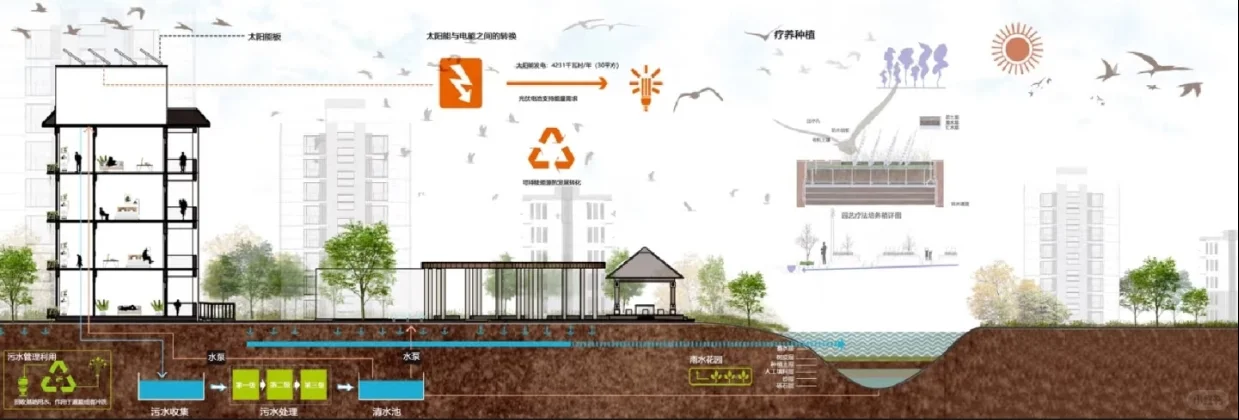

绿建技术系统应用

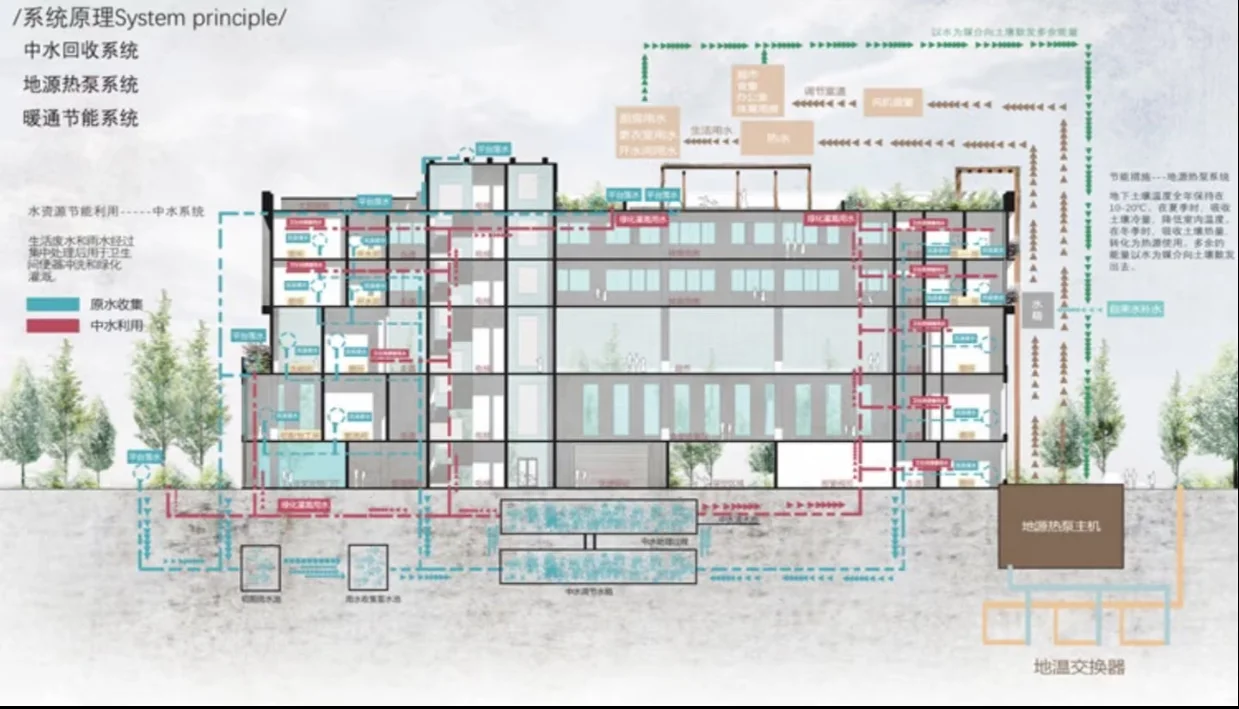

1. 中水回收系统
中水回收系统旨在收集并处理建筑物内产生的生活污水（如洗澡水、洗衣水等），通过一系列净化过程使其达到一定的水质标准，以便于非饮用目的的再利用。这个过程通常包括预处理（如格栅过滤和调节池）、主处理（如生物处理去除有机物）和后处理（如消毒和深度净化）。处理后的中水可用于冲厕、绿化浇灌、车辆冲洗等多种用途，从而节约水资源。
2. 地源热泵系统
地源热泵系统是一种高效节能的空调与供暖系统。它利用地下恒温层土壤、地下水或地表水作为冷热源，通过封闭循环的液体介质（通常是防冻液和水的混合物）在地下换热器中与大地进行热交换。夏天时，系统提取室内热量并转移至地下以冷却建筑；冬天则相反，从地下汲取热量提升室内温度。该系统利用地球相对稳定的地下温度，显著降低能源消耗，是一种环保的供暖与制冷解决方案。
3. 暖通节能系统
暖通节能系统涉及暖通空调（HVAC）系统的优化设计和运行，以减少能源消耗并提升效率。这包括采用高效设备（如变频空调、高效锅炉）、智能控制系统（自动调节温度、湿度和通风速率）、热回收技术（如排风热回收）以及建筑围护结构的保温隔热措施。通过这些综合手段，暖通节能系统能够有效降低建筑物的能源需求，同时保持室内环境的舒适度。
4. 太阳能光伏系统
太阳能光伏（PV）系统直接将太阳光转换成电能。系统主要由光伏板（由多个光伏电池组成，能吸收光子产生电流）、逆变器（将直流电转换为交流电供家庭或电网使用）、支架和相关电气配件构成。当太阳光照射到光伏板上时，光伏效应促使电子流动，产生电流。
5. 导光管采光系统
导光管采光系统是一种自然光照明解决方案，旨在最大限度地利用自然光照明室内空间，减少白天对电力照明的需求。该系统由三部分组成：集光器、导光管和漫射器。集光器位于屋顶，捕捉阳光并导入系统；导光管通常由高反射材料制成，用于高效传输光线；漫射器安装于室内天花板，将光线均匀扩散到房间各处。
#绿色建筑 #绿色建筑设计 #绿色建筑技术分析图 #绿色建筑分析 #绿色建筑竞赛 #建筑学 #建筑竞赛 #建筑分析图 #分析图 #建筑设计
