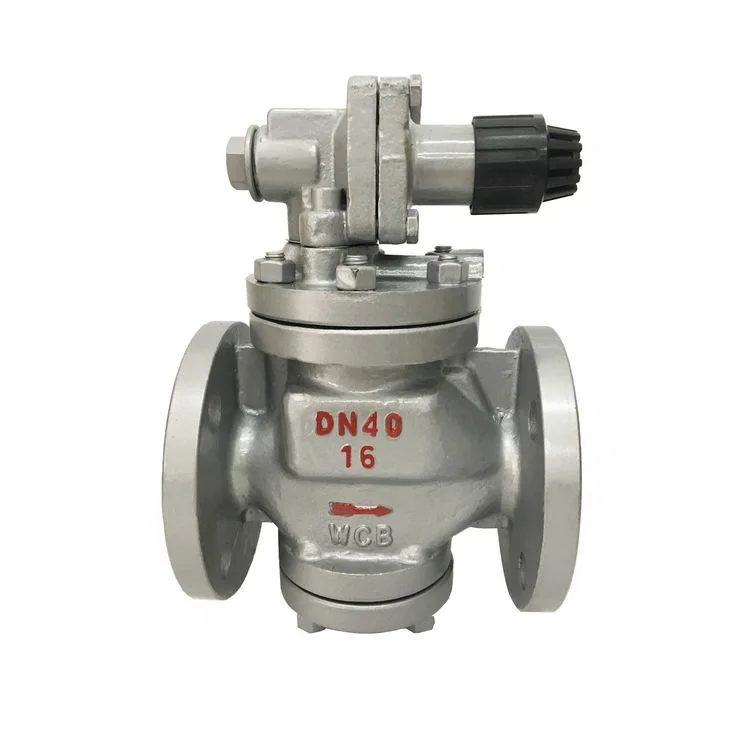

不锈钢高灵敏度蒸汽减压阀技术解析
一、核心结构与技术特性
双膜片联动设计
采用双层316L不锈钢膜片，通过主阀与导阀联动实现压力感知，调节灵敏度较传统结构提升40%；
优化膜片与活塞连接方式，活塞面积增大以增强出口压力传感效能，降低上游压力波动对控制精度的影响。
先导式稳压系统
主阀由阀座、主阀盘、活塞及弹簧组成，导阀通过波纹管或膜片感应出口压力变化，驱动活塞动态调节节流口开度；
支持毫秒级响应，在蒸汽压力突变时可通过导阀快速平衡压力，出口压力波动范围≤±2%。
二、关键性能参数
参数 指标 技术实现
压力范围 入口0.3-2.5MPa，出口0.03-1.0MPa 双级减压配置应对ΔP>50%工况
温度适应性 -20℃~220℃ 316L不锈钢阀体+纳米涂层防护18
流量系数(Cv) DN50达28，DN150最高93 流道曲率优化降低湍流损耗
洁净等级 镜面抛光Ra≤0.8μm 符合ASME BPE标准，适配制药CIP系统
三、典型应用场景
制药灭菌设备
控制灭菌柜蒸汽压力波动≤1.5%，避免温度梯度导致的灭菌失效（如Y4H-16-DN150型号）；
全焊接316L阀体结构通过FDA认证，防止微生物残留。
工业蒸汽管网
DN15-DN150口径覆盖，可配套冷却模块实现减压同步降温（150℃→80℃；
自力式设计降低能耗，年节能率可达15%。
石油化工系统
耐受液态CO₂等腐蚀性介质，阀座喷涂Al₂O₃-TiO₂涂层（HV1200硬度）；
集成过滤网防止颗粒物进入阀座密封面，延长使用寿命
