锂离子电池（LIBs）作为关键储能技术，在消费电子、能源存储和交通系统中广泛应用。然而，其能量密度提升面临液态电解质的固有限制和安全风险。全固态锂离子电池（ASSLIBs）因潜在的更高能量密度和安全性而备受关注，但其商业化面临电极材料与固态电解质（SSEs）兼容性不足的挑战。

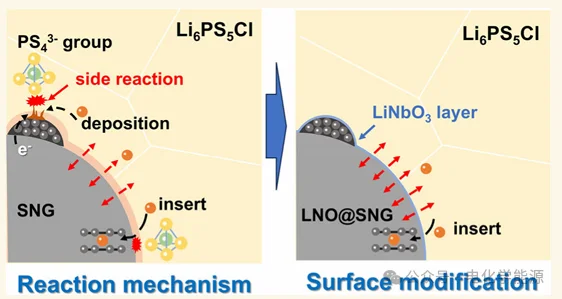

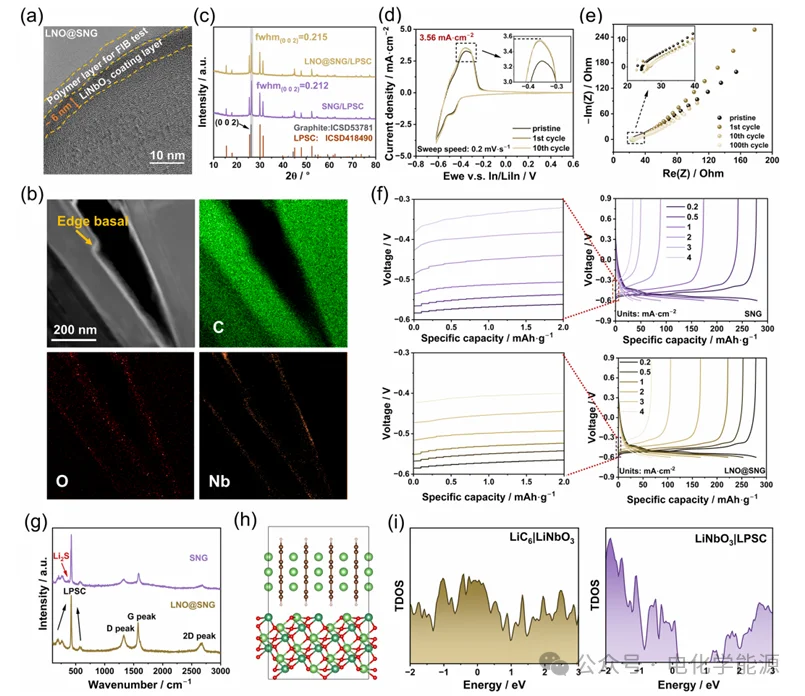

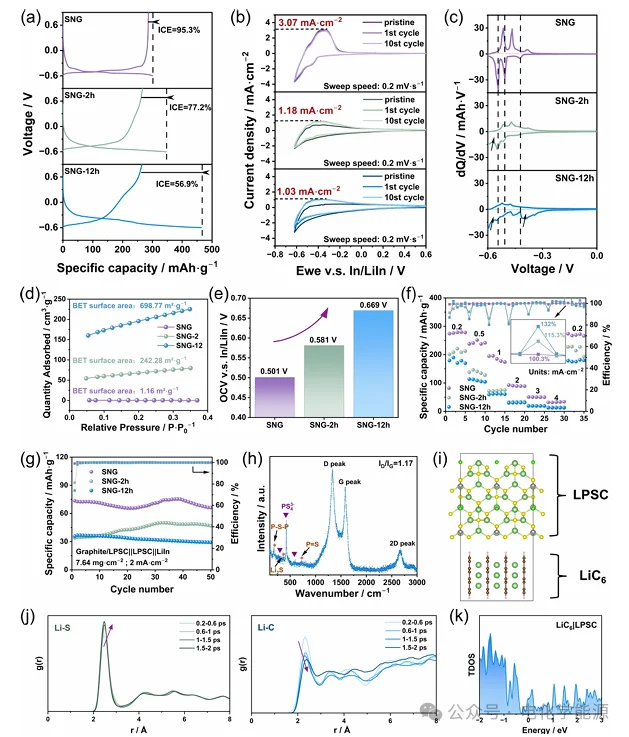

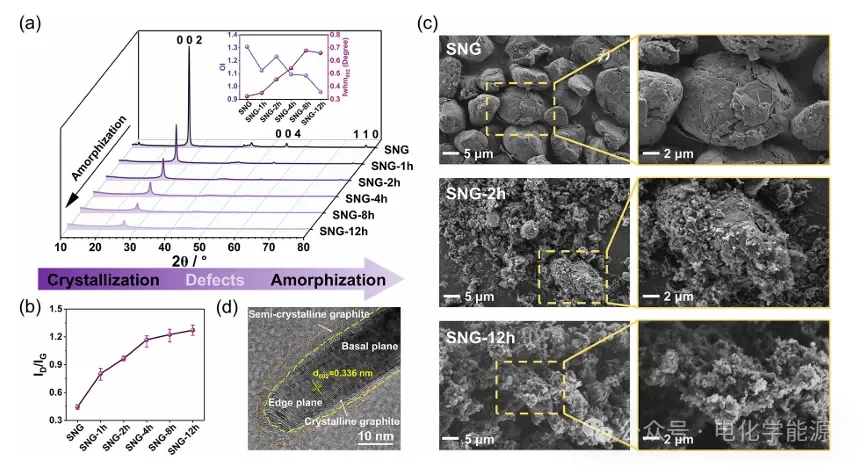

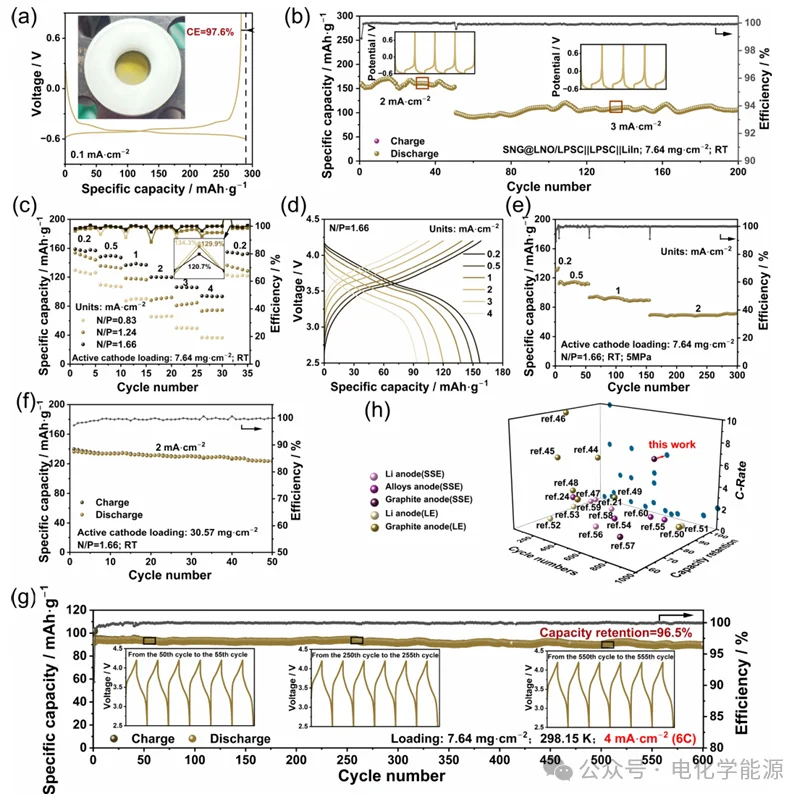

近日，清华大学张兴、樊傲然、安徽大学朱凌云团队研究表明，锂化石墨与硫化物电解质之间的反应性以及非晶碳界面处的不良副反应，会负面影响ASSLIBs的快速充电容量。基于此，采用可扩展的溶剂化 - 凝胶法合成了锂铌酸盐包覆的球形天然石墨复合材料（LNO@SNG），以与Li₆PS₅Cl电解质形成电化学稳定的界面。使用LiNi₀.₇Co₀.₂Mn₀.₁O₂正极和LNO@SNG负极组装的全电池，在低堆叠压力（≤5 MPa）、高倍率（高达12C）以及高正极负载（30.57 mg·cm⁻²）下展现出循环稳定性，并且在4 mA·cm⁻²（6C）下循环600次后容量保持率为96.5%。表面改性石墨负极兼具成本效益、界面稳定性和卓越的倍率性能，有望为ASSLIBs的商业化提供有力推动。#博士 #文献阅读 #科研日常 #科研学习 #硫化物 #固体电解质 #全固态电池 #石墨负极
近日，清华大学张兴、樊傲然、安徽大学朱凌云团队研究表明，锂化石墨与硫化物电解质之间的反应性以及非晶碳界面处的不良副反应，会负面影响ASSLIBs的快速充电容量。基于此，采用可扩展的溶剂化 - 凝胶法合成了锂铌酸盐包覆的球形天然石墨复合材料（LNO@SNG），以与Li₆PS₅Cl电解质形成电化学稳定的界面。使用LiNi₀.₇Co₀.₂Mn₀.₁O₂正极和LNO@SNG负极组装的全电池，在低堆叠压力（≤5 MPa）、高倍率（高达12C）以及高正极负载（30.57 mg·cm⁻²）下展现出循环稳定性，并且在4 mA·cm⁻²（6C）下循环600次后容量保持率为96.5%。表面改性石墨负极兼具成本效益、界面稳定性和卓越的倍率性能，有望为ASSLIBs的商业化提供有力推动。#博士 #文献阅读 #科研日常 #科研学习 #硫化物 #固体电解质 #全固态电池 #石墨负极
