买电源总被 “线性电源”“开关电源” 绕晕？其实判断 + 分类超简单，1 分钟分清，选型不踩坑！
一、先搞懂：啥样的电源能叫 “开关电源”？
核心判断标准：用 “开关管” 高频通断来转换电能（类似快速开闭门，高效控电），不是靠电阻、变压器直接降压。满足这 3 个特点就是开关电源：
能效高（通常 80% 以上，省电不怎么发热）；
体积小、重量轻（高频变压器比传统变压器小很多）；
适配宽电压输入（大多支持 AC 85-264V，国内 220V、国外 110V 都能用）。
对比线性电源：线性电源靠电阻降压，又大又重还费电，现在除了精密仪器，基本被开关电源替代！
二、开关电源的 4 大核心类型，按场景对号入座
1. 按拓扑结构分（行业内常用）
反激式：小功率首选（＜150W），比如手机充电器、路由器适配器，成本低、结构简单；
正激式：中功率主力（150W-500W），工业设备、家电电源常用，稳定性强；
半桥 / 全桥：大功率专属（＞500W），数据中心、新能源充电桩用，能扛大电流；
LLC 谐振式：高端款，能效超 90%，比如氮化镓充电器、高端工业电源，发热极少。
2. 按安装方式分（实操选型看这个）
桌面式（适配器）：家用 / 办公首选，带电源线插头，比如笔记本充电器、监控电源；

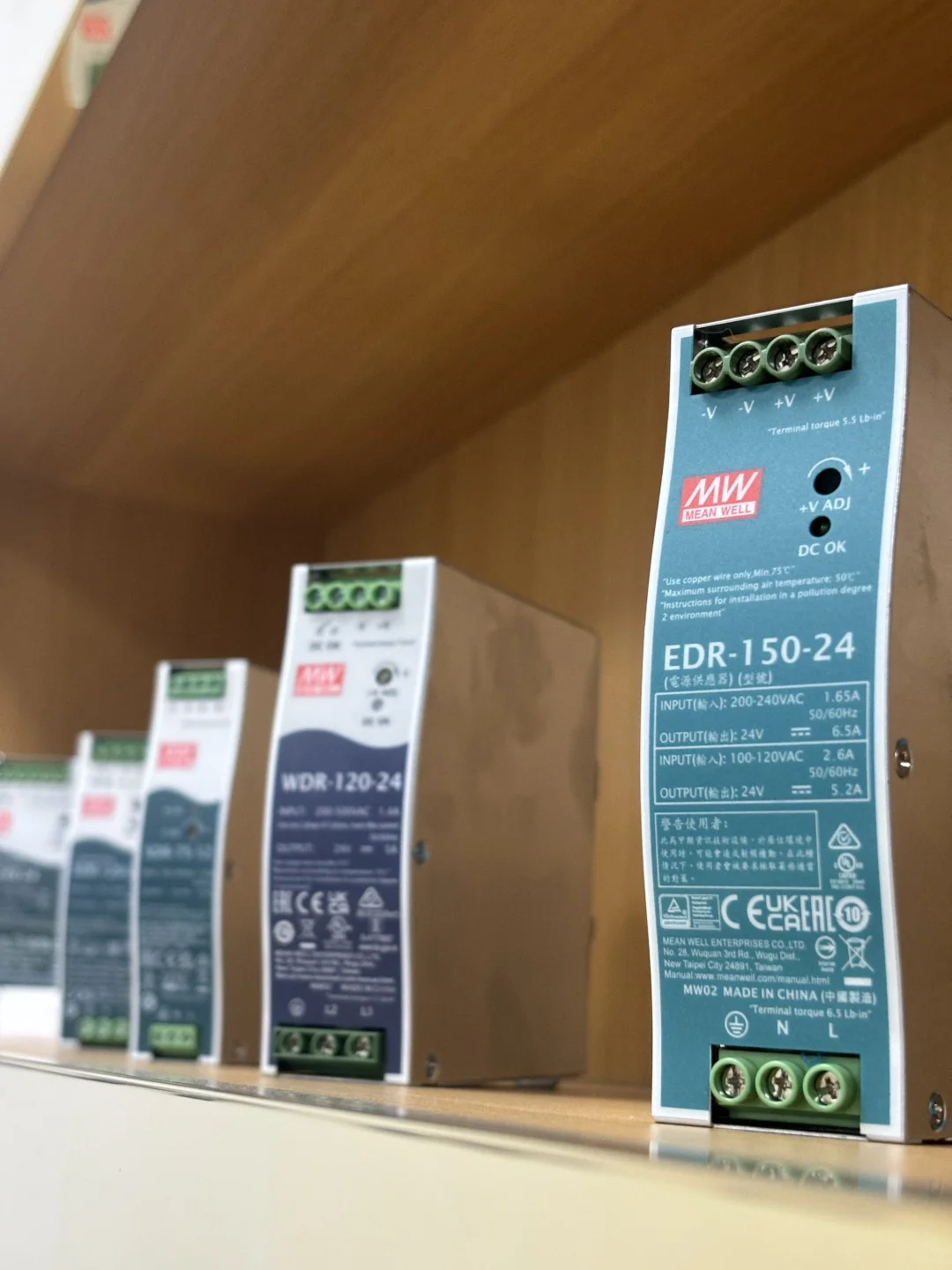

导轨式（DIN rail）：工业自动化必备，直接卡进配电箱导轨，比如明纬 NDR 系列，省空间、好布线；
机架式：数据中心 / 机房用，大功率、可插拔，方便批量管理和维护；
开放式：裸板设计，嵌入设备内部，比如家电、医疗设备内置电源。
3. 按输出类型分（匹配设备需求）
恒压型：电压固定，电流随负载变，比如手机充电器（5V/9V）、路由器电源（12V）；
恒流型：电流固定，电压适配负载，比如 LED 灯带、射灯电源（300mA/600mA）；
恒压恒流型：两者兼具，适配电池充电、LED 驱动等场景。
4. 按应用场景分（最直观）
消费电子类：手机 / 电脑充电器、数码设备适配器（小功率、轻便）；
工业控制类：PLC、传感器电源（抗干扰、宽温）；
新能源类：充电桩电源、储能电源（大功率、高可靠）；
医疗类：医疗设备专用电源（低漏电流、高绝缘）。
总结：选型不用愁
家用 / 数码→桌面式恒压开关电源
工业 / 自动化→导轨式恒压 / 恒流开关电源
大功率 / 快充→LLC 谐振式开关电源
LED 照明→恒流型开关电源。
#开关电源 #开关面板
