#电子元器件 #AD7606BSTZ

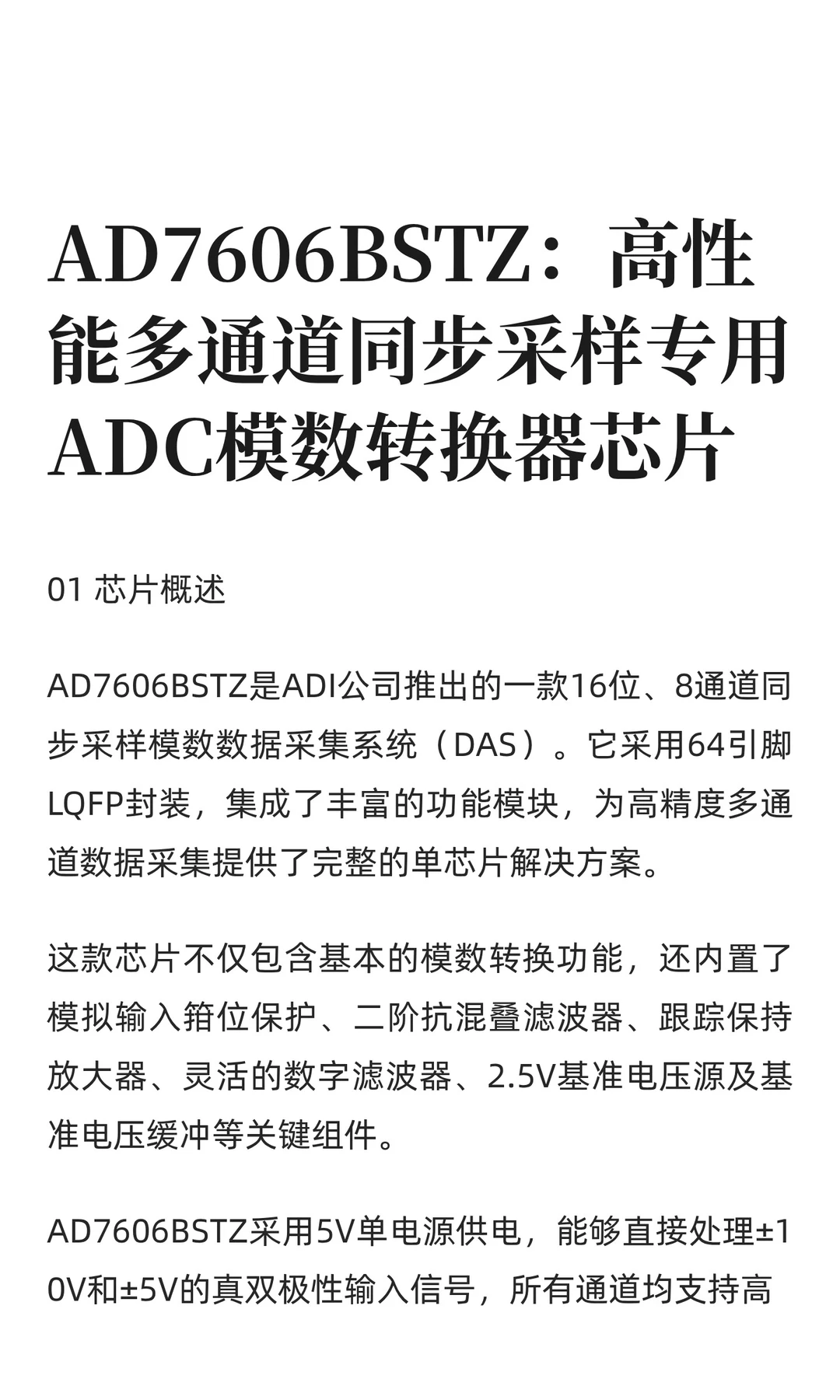

01 芯片概述

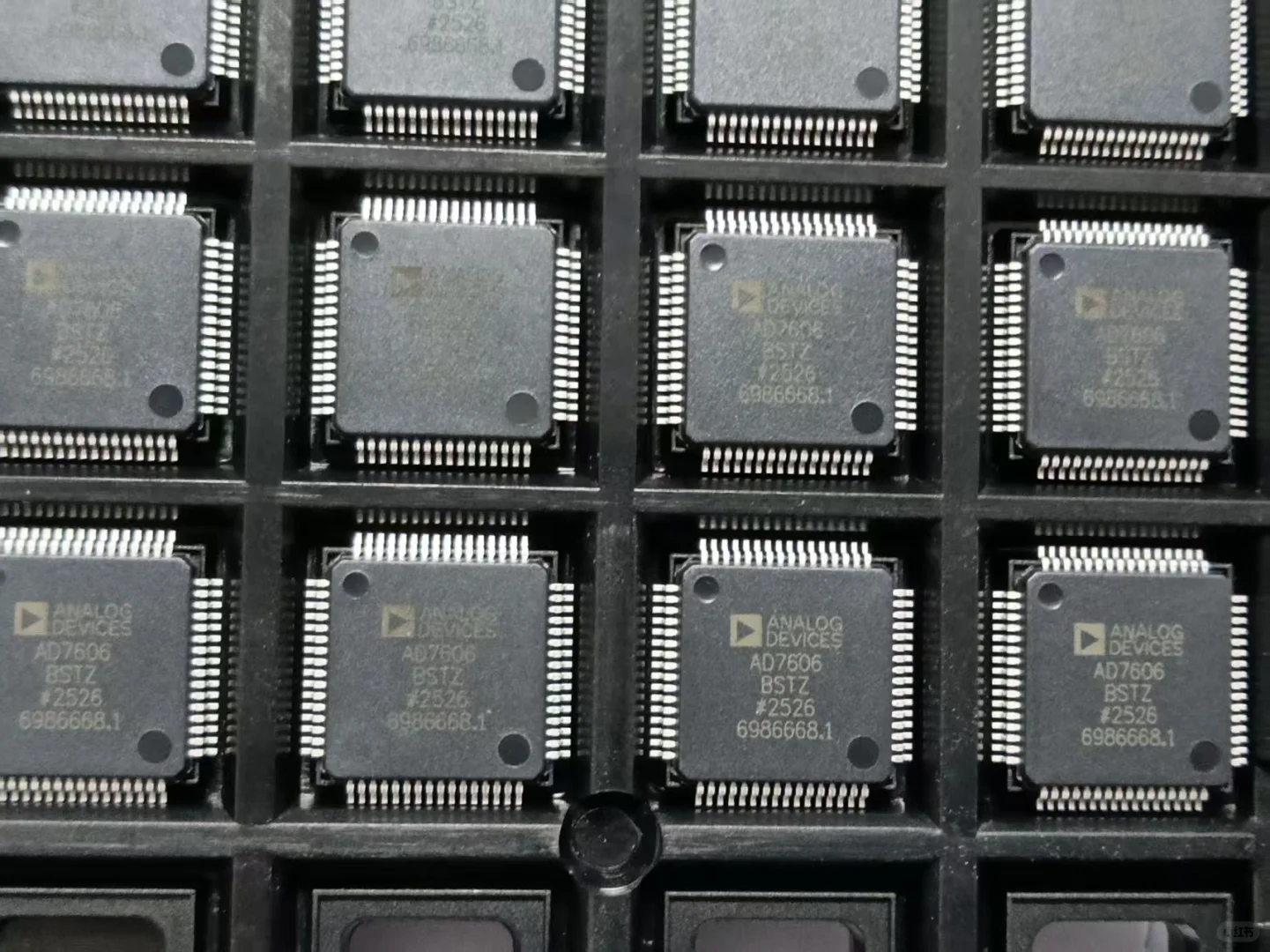

AD7606BSTZ是ADI公司推出的一款16位、8通道同步采样模数数据采集系统（DAS）。它采用64引脚LQFP封装，集成了丰富的功能模块，为高精度多通道数据采集提供了完整的单芯片解决方案。
这款芯片不仅包含基本的模数转换功能，还内置了模拟输入箝位保护、二阶抗混叠滤波器、跟踪保持放大器、灵活的数字滤波器、2.5V基准电压源及基准电压缓冲等关键组件。

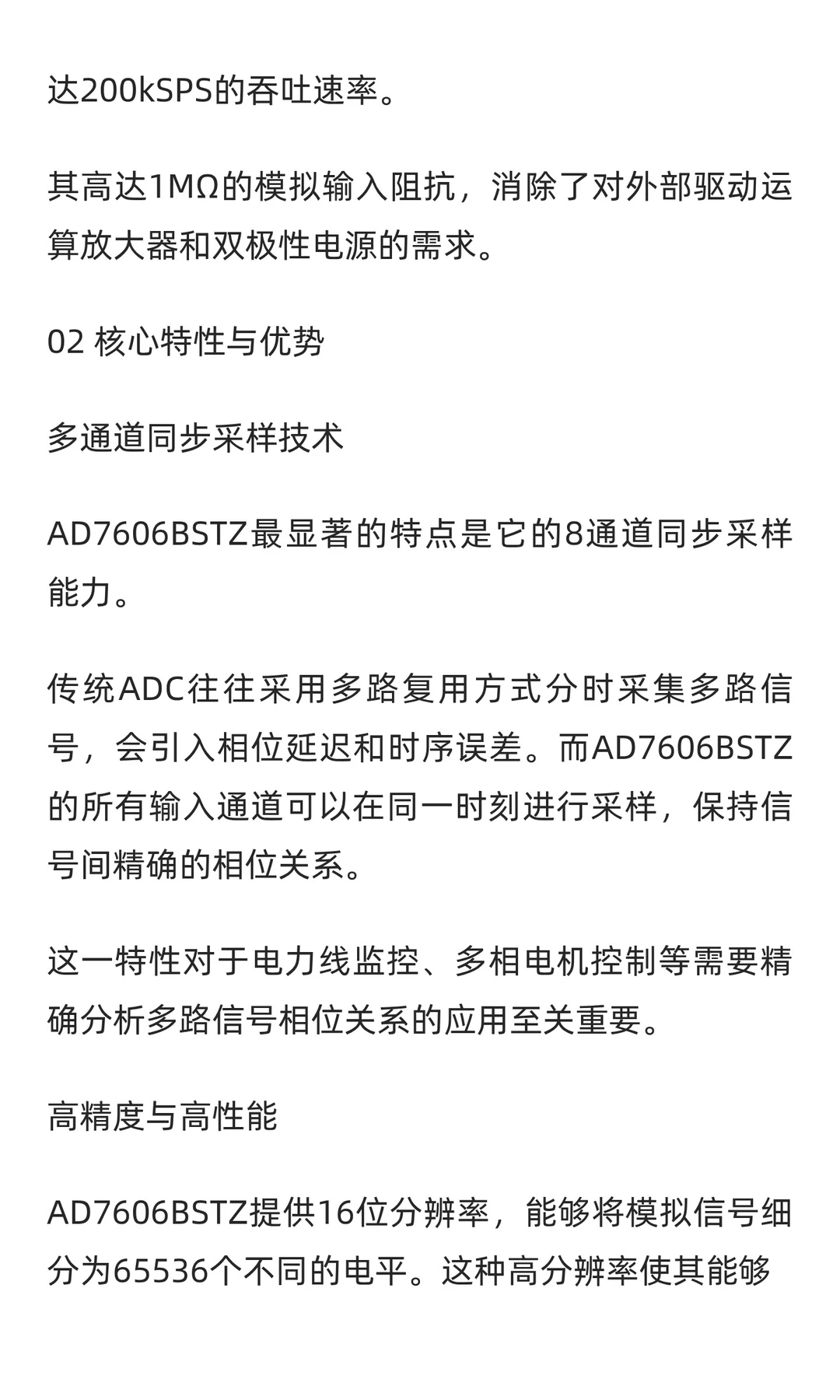

AD7606BSTZ采用5V单电源供电，能够直接处理±10V和±5V的真双极性输入信号，所有通道均支持高达200kSPS的吞吐速率。
其高达1MΩ的模拟输入阻抗，消除了对外部驱动运算放大器和双极性电源的需求。

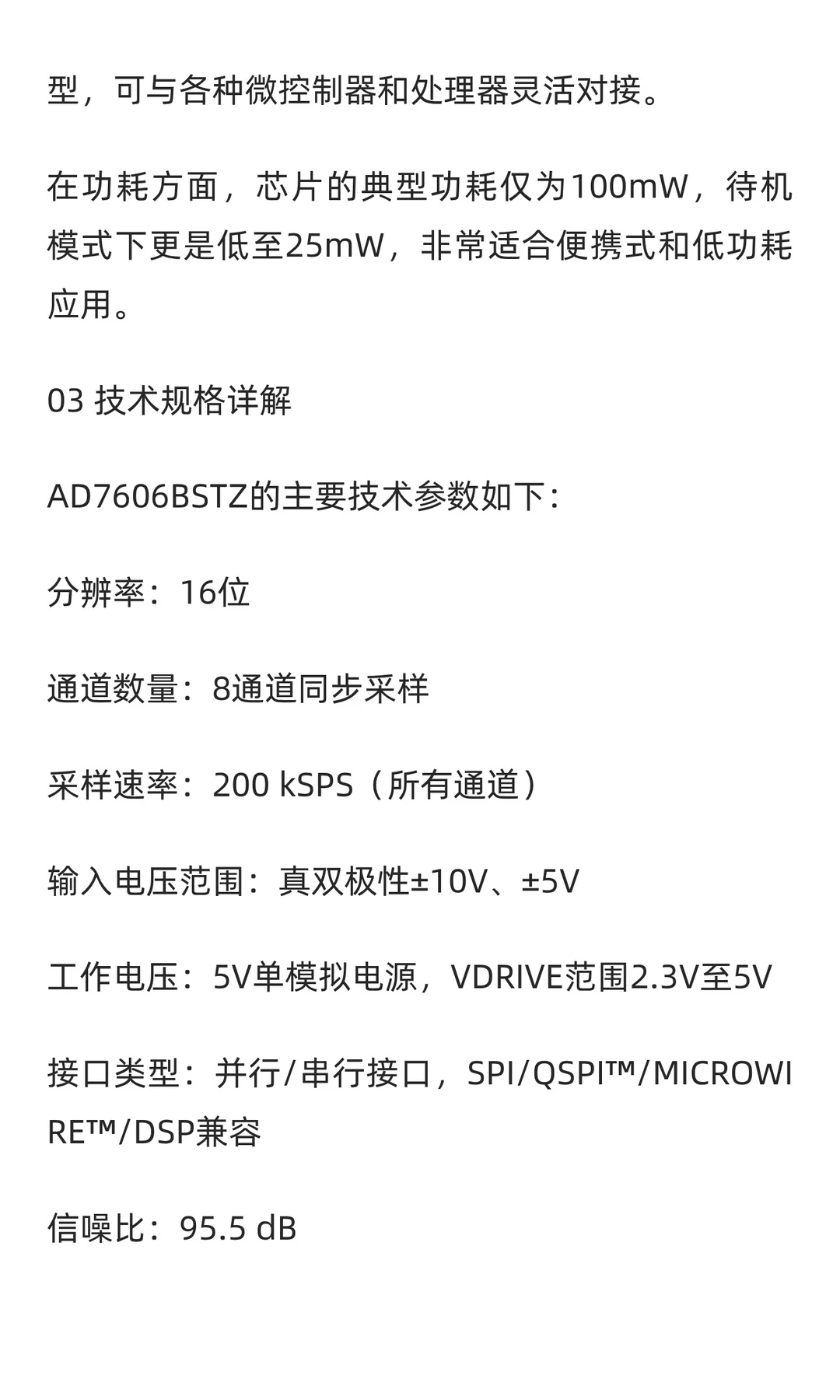

技术规格详解
AD7606BSTZ的主要技术参数如下：
分辨率：16位
通道数量：8通道同步采样
采样速率：200 kSPS（所有通道）
输入电压范围：真双极性±10V、±5V
工作电压：5V单模拟电源，VDRIVE范围2.3V至5V
接口类型：并行/串行接口，SPI/QSPI™/MICROWIRE™/DSP兼容
信噪比：95.5 dB

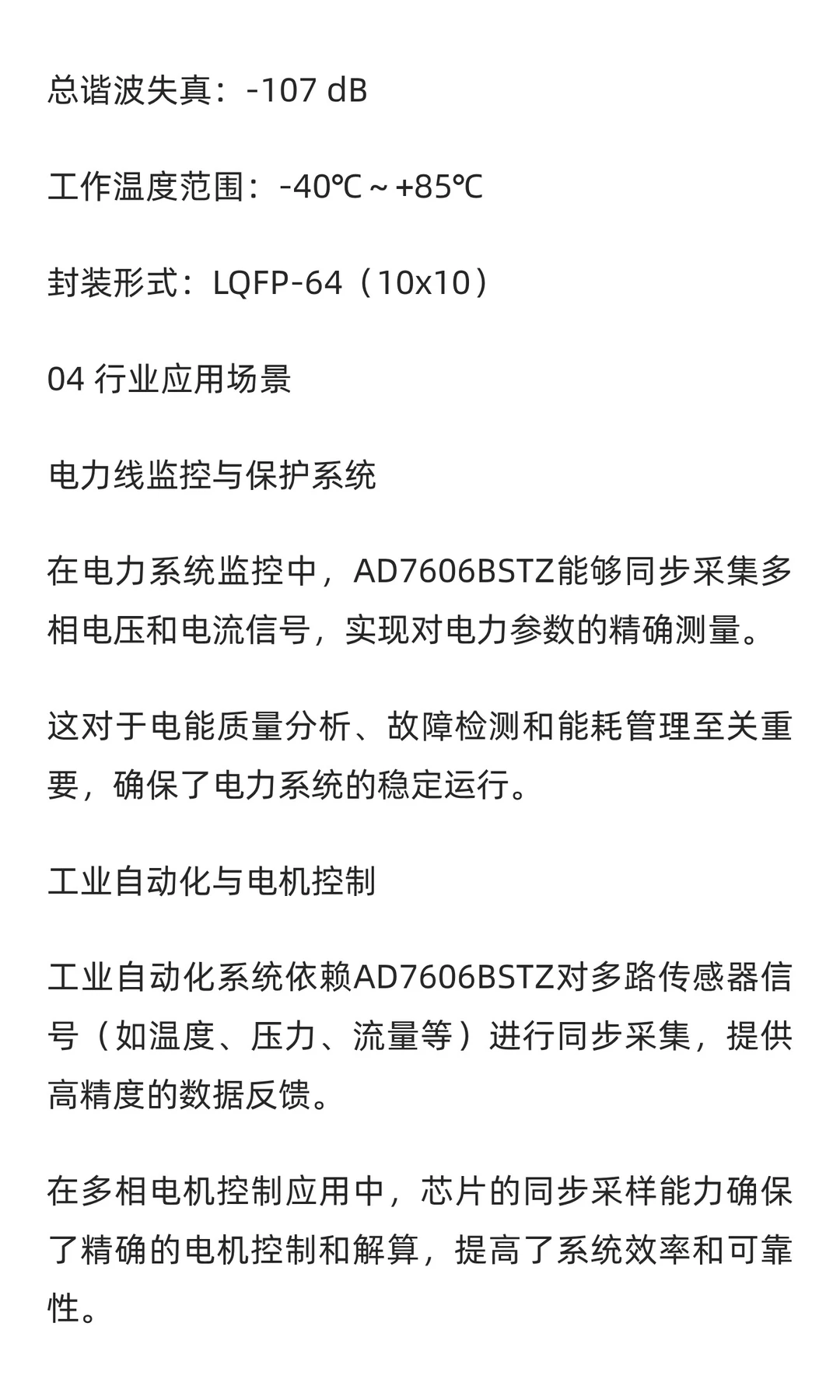

总谐波失真：-107 dB
工作温度范围：-40℃～+85℃
封装形式：LQFP-64（10x10）
行业应用场景
电力线监控与保护系统
在电力系统监控中，AD7606BSTZ能够同步采集多相电压和电流信号，实现对电力参数的精确测量。
这对于电能质量分析、故障检测和能耗管理至关重要，确保了电力系统的稳定运行。
工业自动化与电机控制
工业自动化系统依赖AD7606BSTZ对多路传感器信号（如温度、压力、流量等）进行同步采集，提供高精度的数据反馈。
在多相电机控制应用中，芯片的同步采样能力确保了精确的电机控制和解算，提高了系统效率和可靠性。

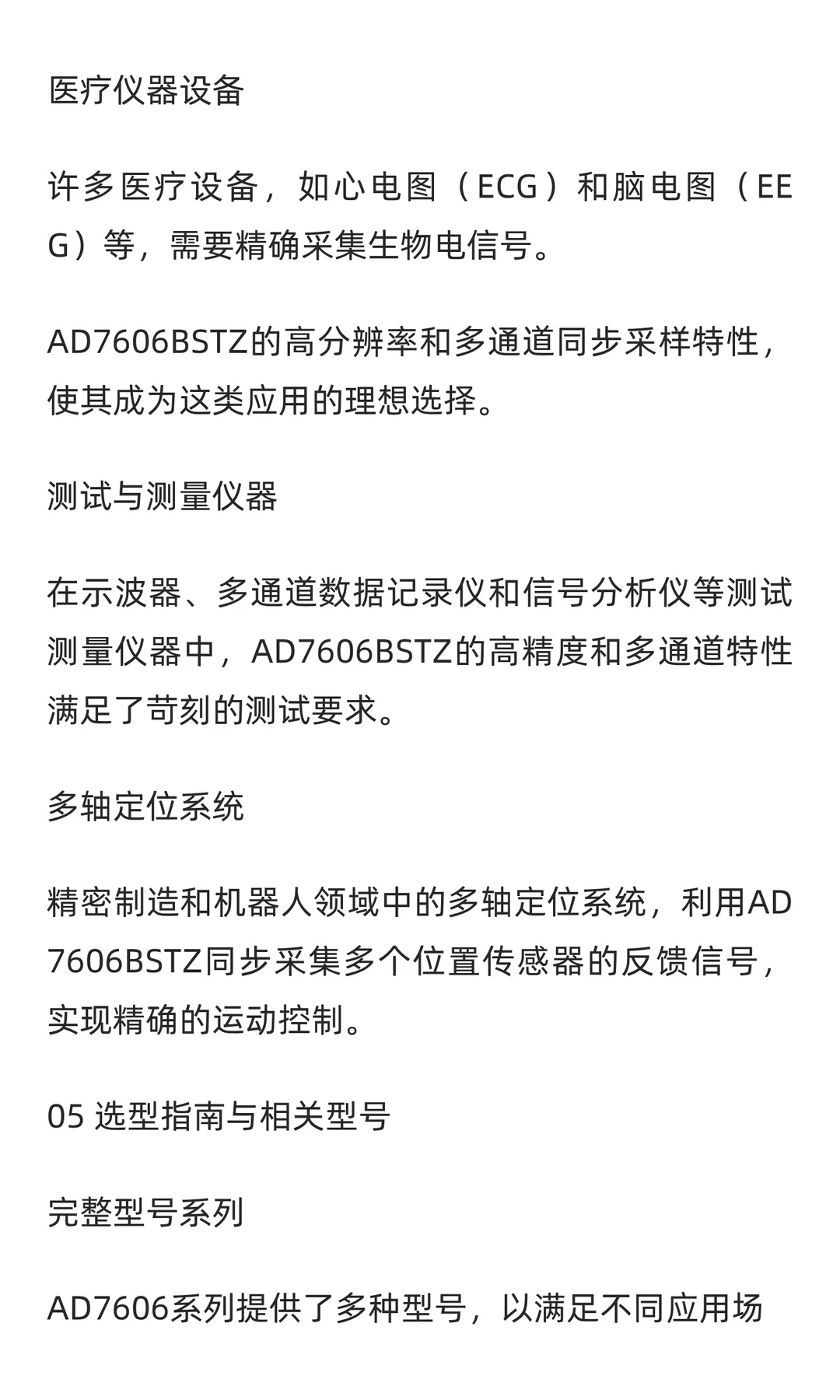

医疗仪器设备
许多医疗设备，如心电图（ECG）和脑电图（EEG）等，需要精确采集生物电信号。
AD7606BSTZ的高分辨率和多通道同步采样特性，使其成为这类应用的理想选择。
测试与测量仪器
在示波器、多通道数据记录仪和信号分析仪等测试测量仪器中，AD7606BSTZ的高精度和多通道特性满足了苛刻的测试要求。

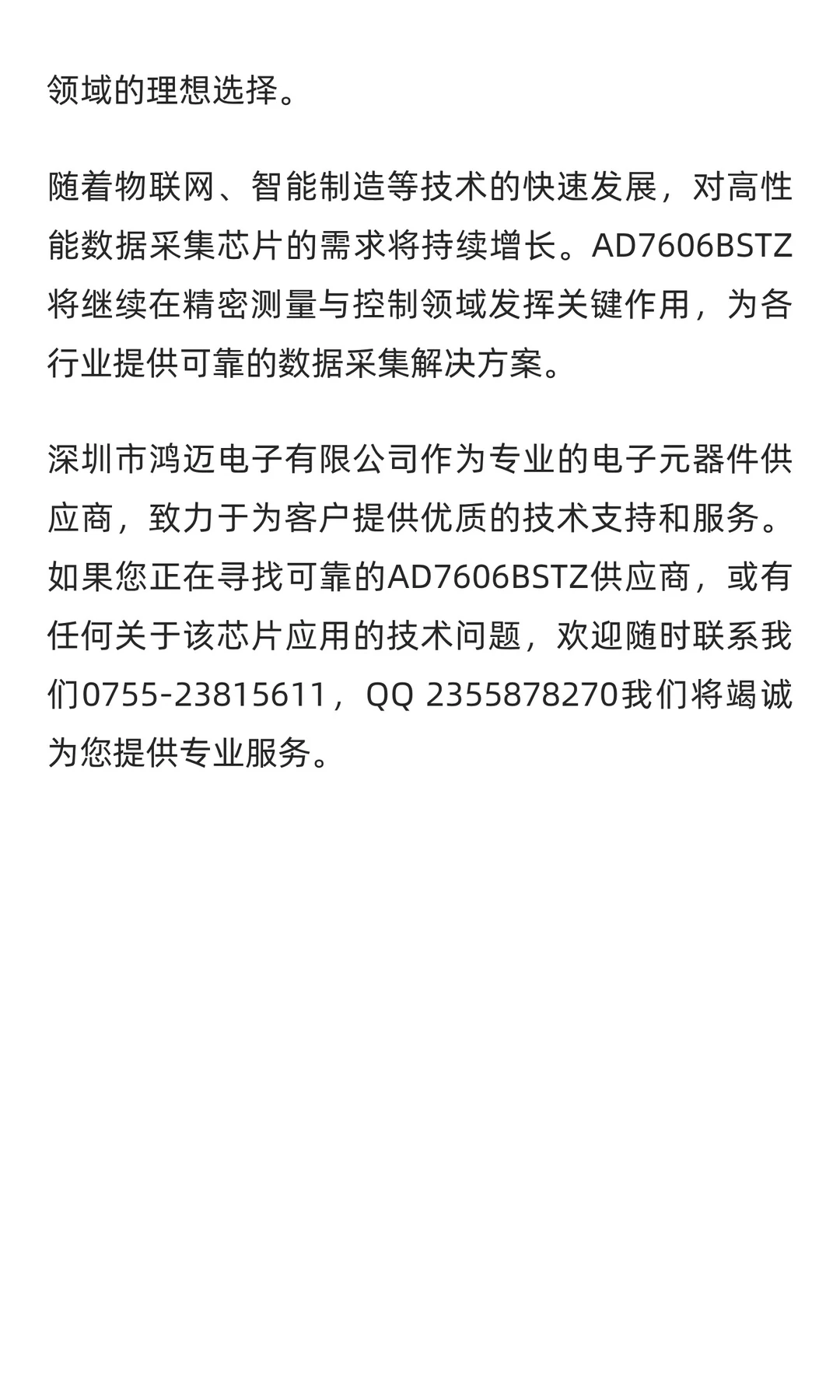

深圳市鸿迈电子有限公司作为专业的电子元器件供应商，如果您正在寻找可靠的AD7606BSTZ供应商，或有任何关于该芯片应用的技术问题，欢迎随时联系我们0755-23815611，QQ 2355878270
