今天我们来说一说电源的使用方法

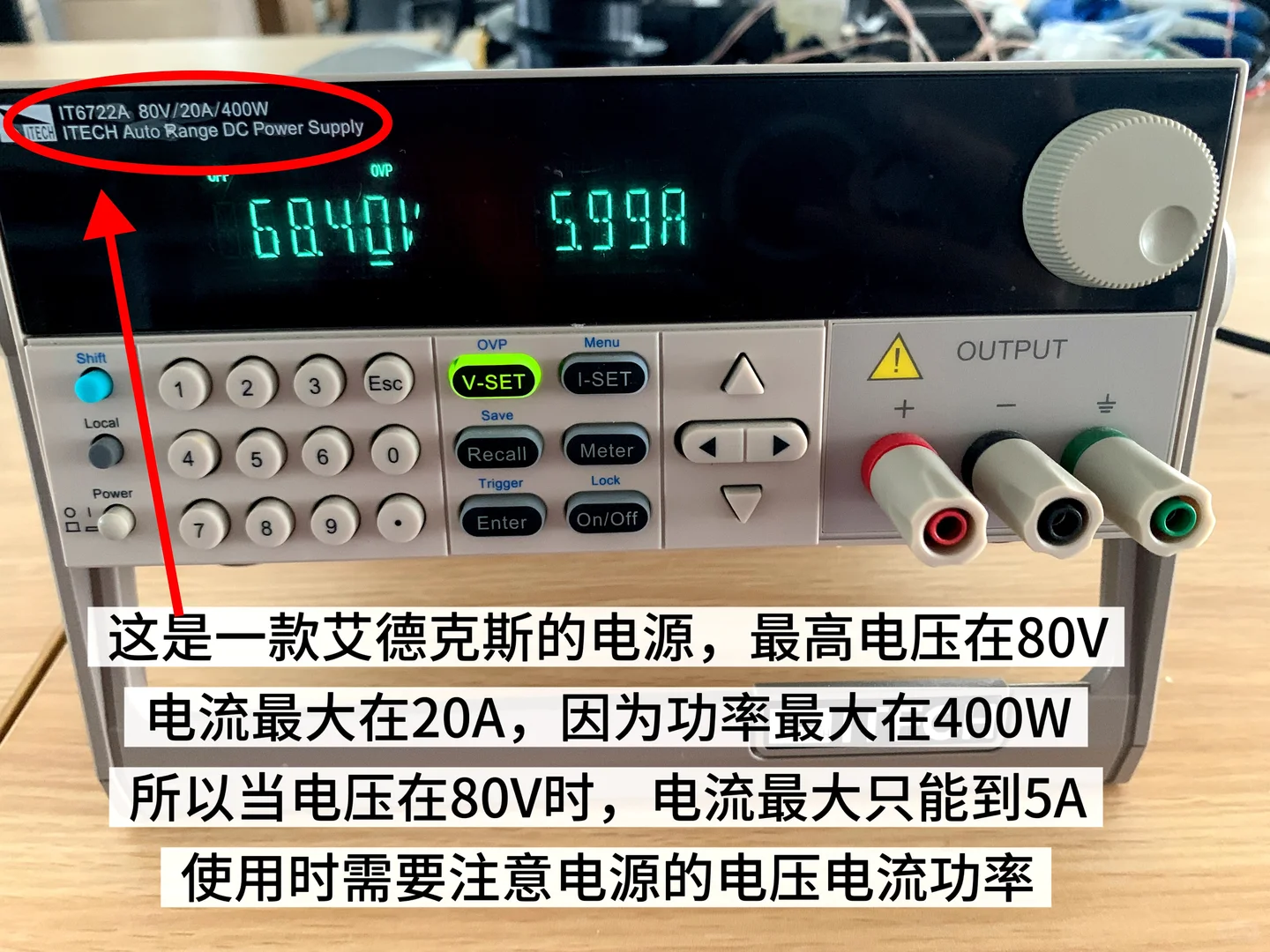

?图一
我们选择电源测试时
需要查看电源的最大电压电流和功率
像我们测试68V的板子可以选择80V的电源
但是，如果这个板子的电流最大可以到8A
我们就不可以选择这个电源，因为这个电源的功率在400W
功率P=U*I=68*8=544W
超出了这个电源的功率
所以在测试时需要选择合适的电源

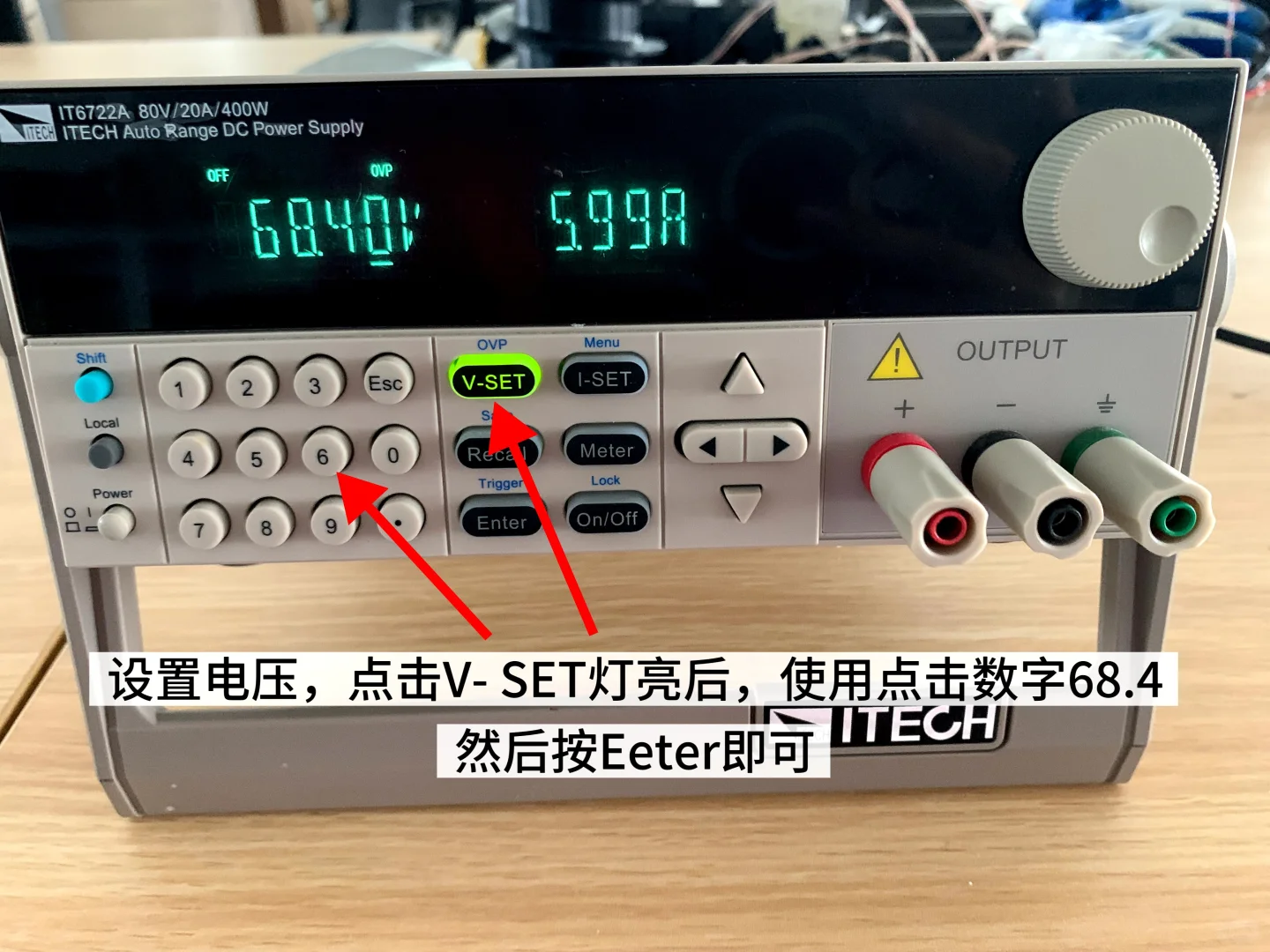

?图二
怎么设置电压
大部分电源是点击V，然后输入电压值再按enter，即可完成设置电压

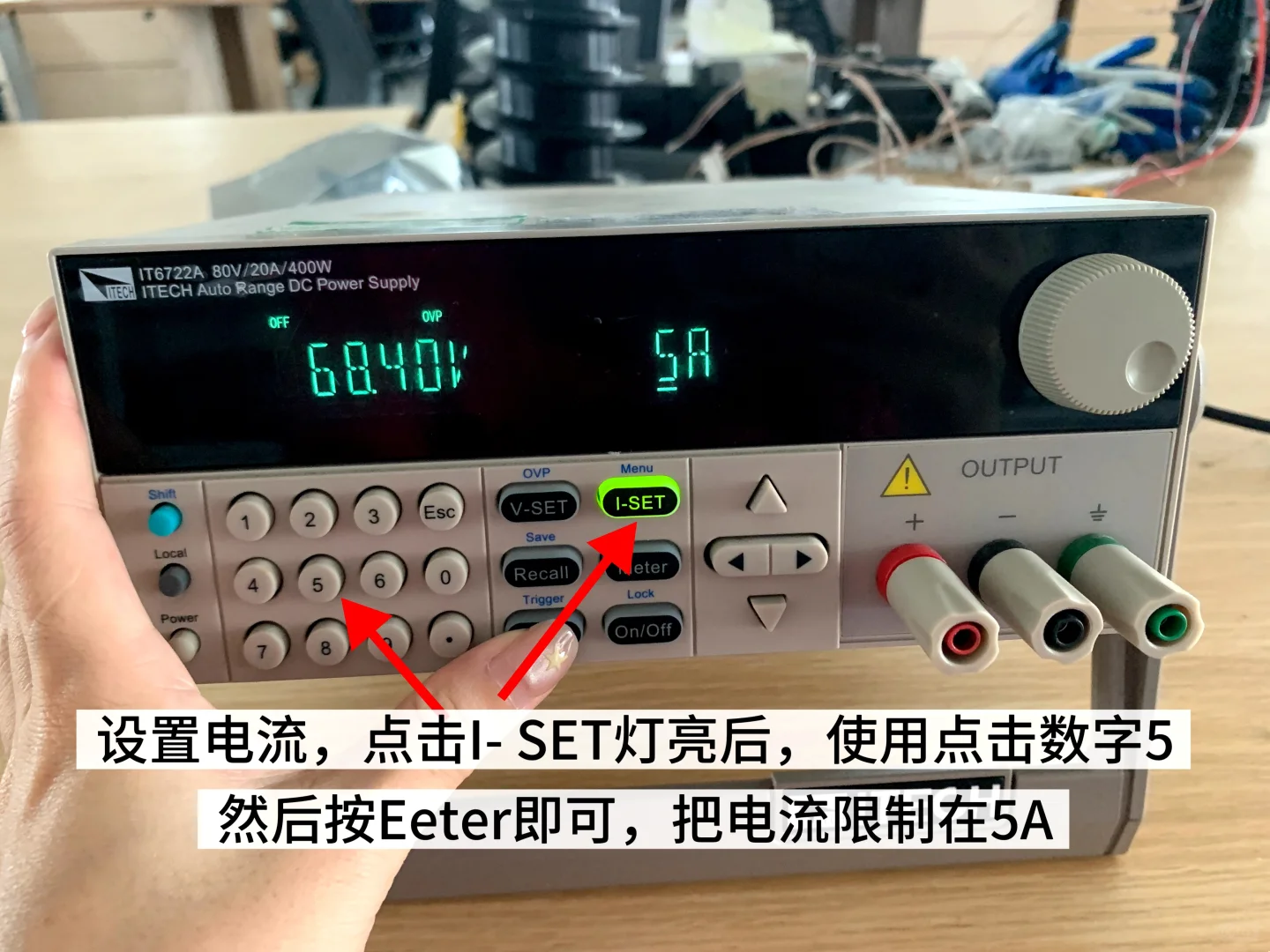

?️图三
怎么设置电流
点击点击I-SET，然后输入限流值再按enter，即可完成设置限流值

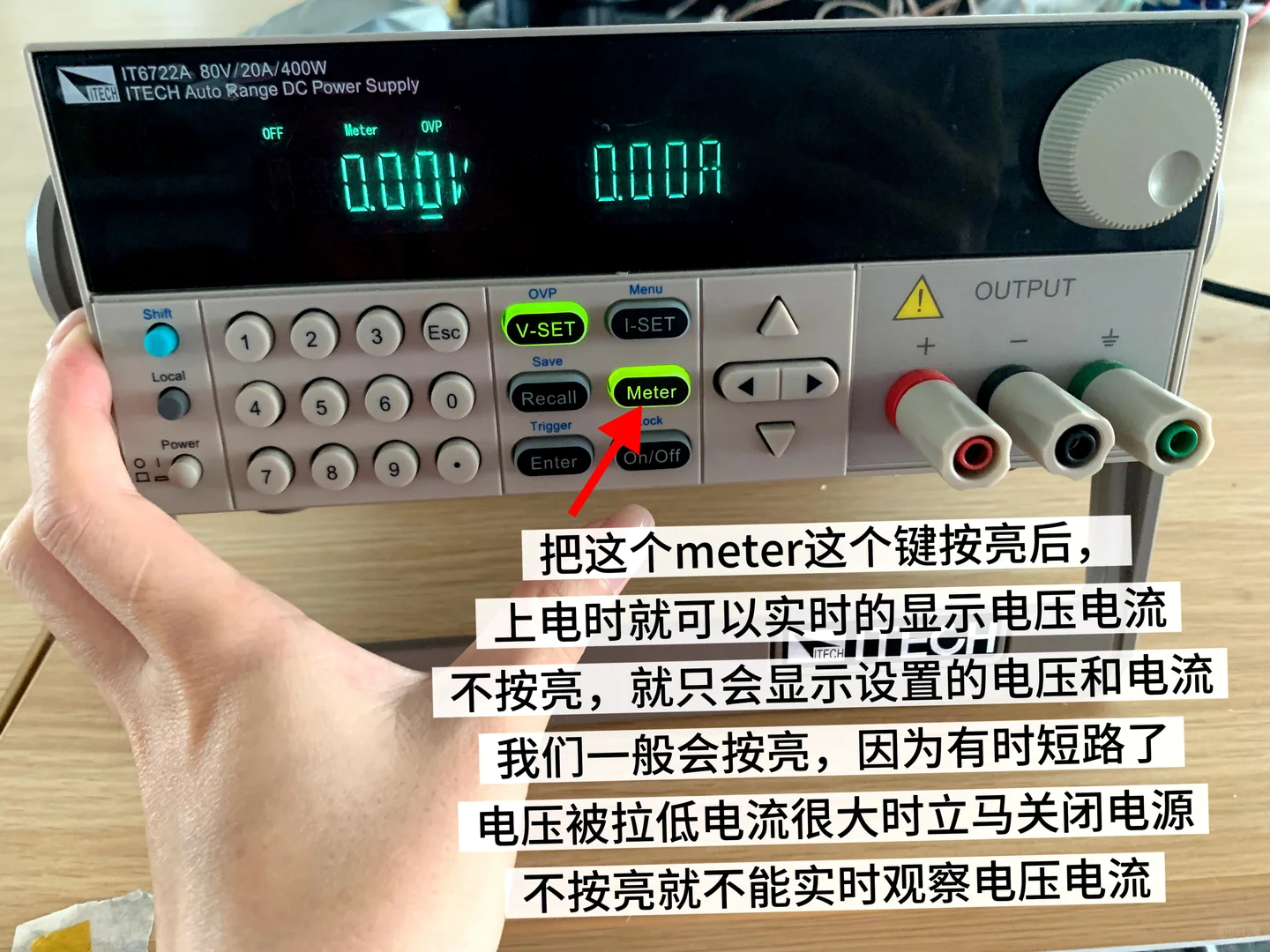

?图四
Meter键
按下这个键之后，显示灯亮，上电后显示屏即可实时显示电压电流
没有按下，那么显示屏上就只会显示设置的电压电流
一般我们会按下，这样可以实时的观察电压电流
当出现短路时也可以快速的下电
出现短路时
电压会被拉低，电流会变得很大

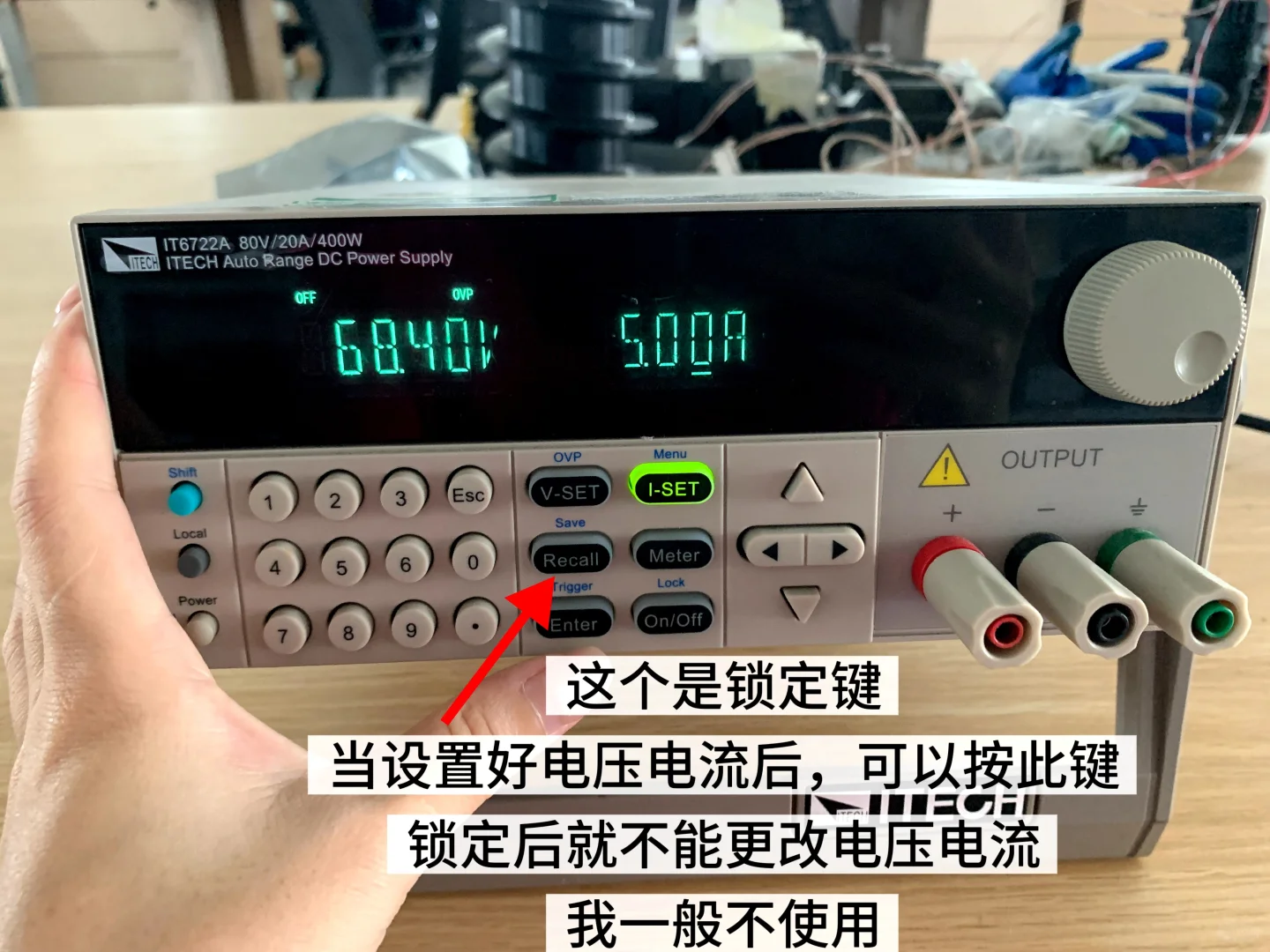

?图五
Recall键
锁定键，当设置好电压电流后，按下此键
锁定即不可改变电压电流
我一般不使用

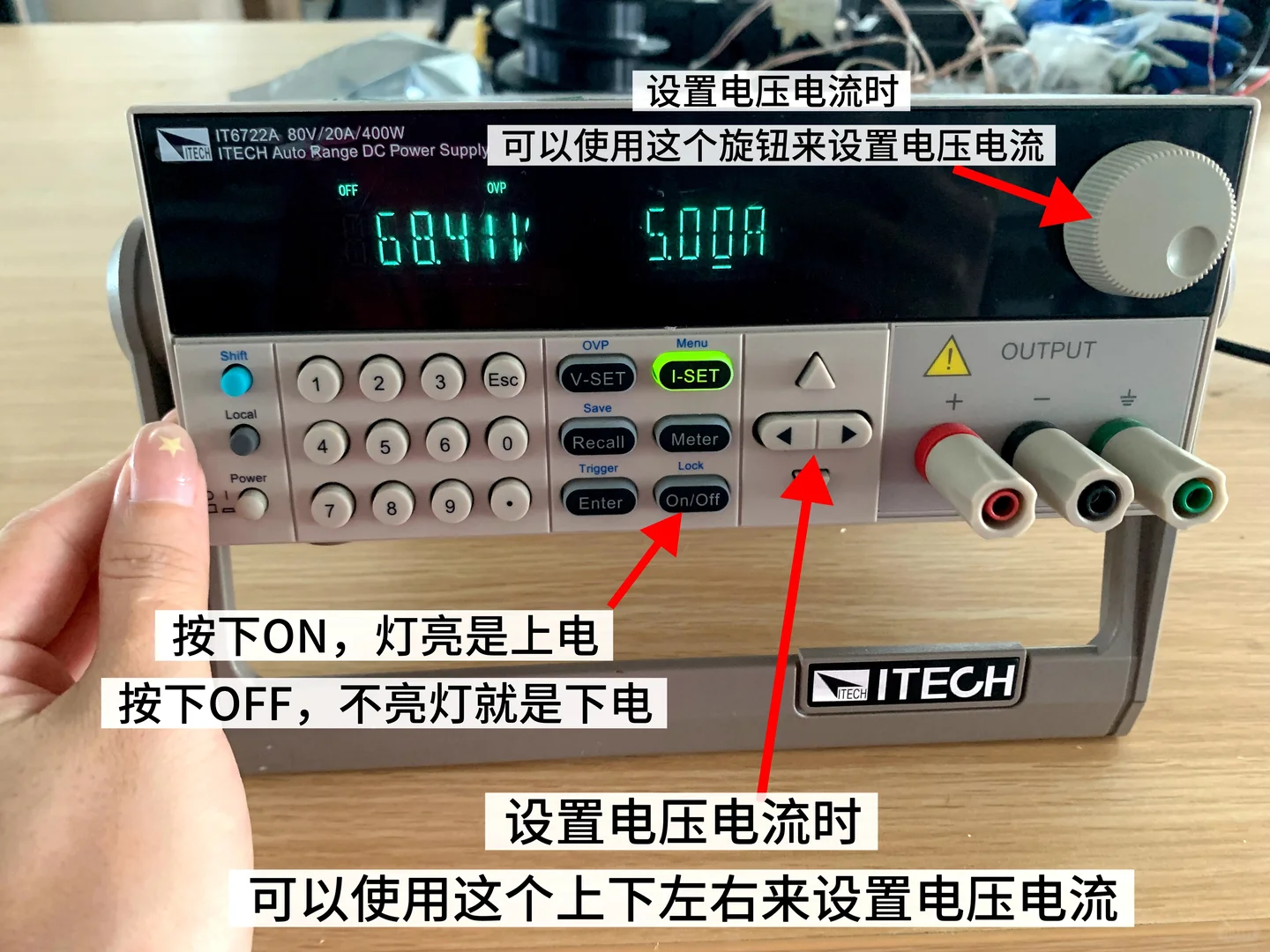

?图六
ON是上电，上电显示灯会亮
OFF是下电，下电后显示灯不亮
设置电压电流，可以使用上下左右按键，也可以使用旋钮
?这些就是一个电源基础的使用

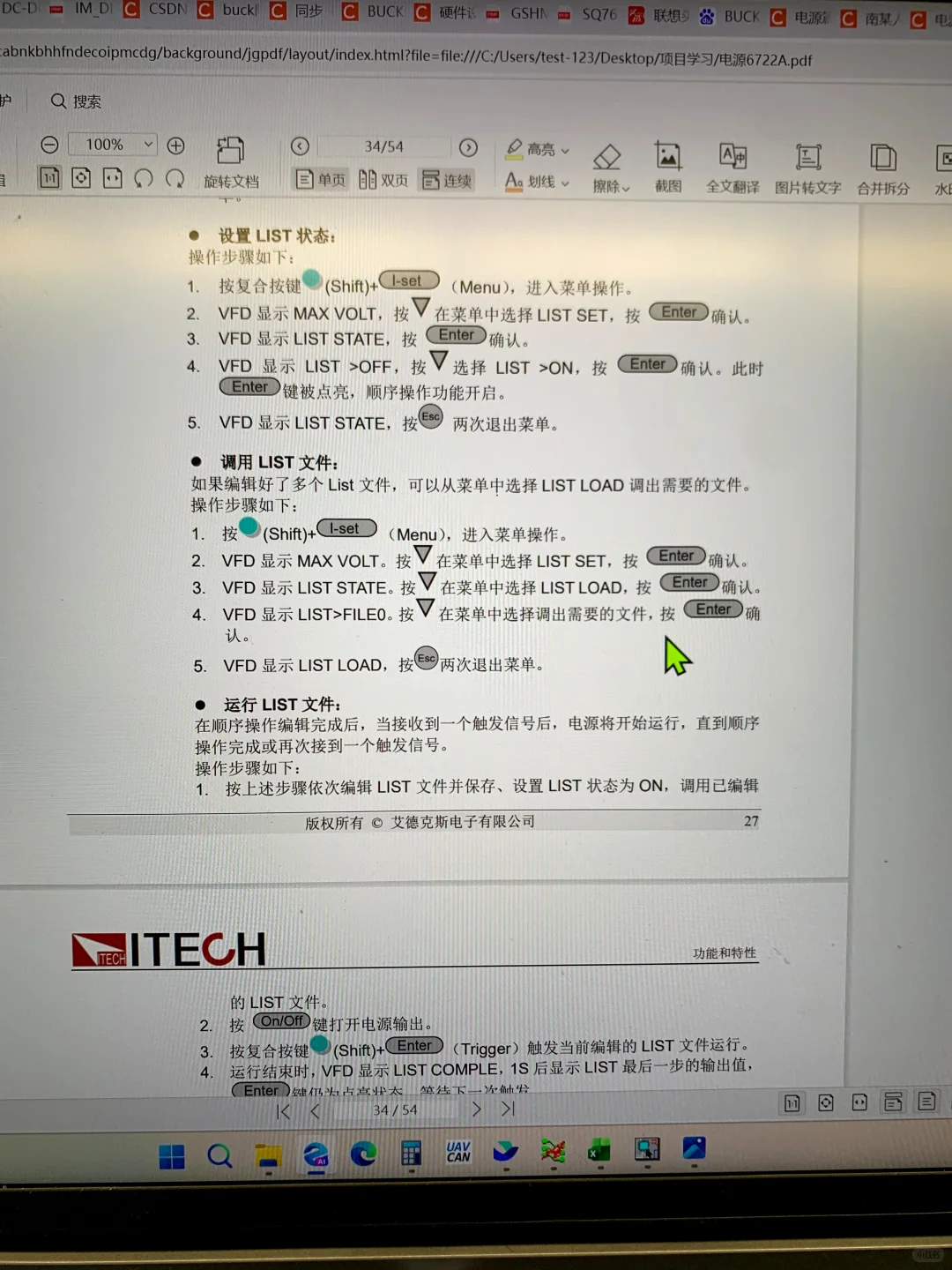

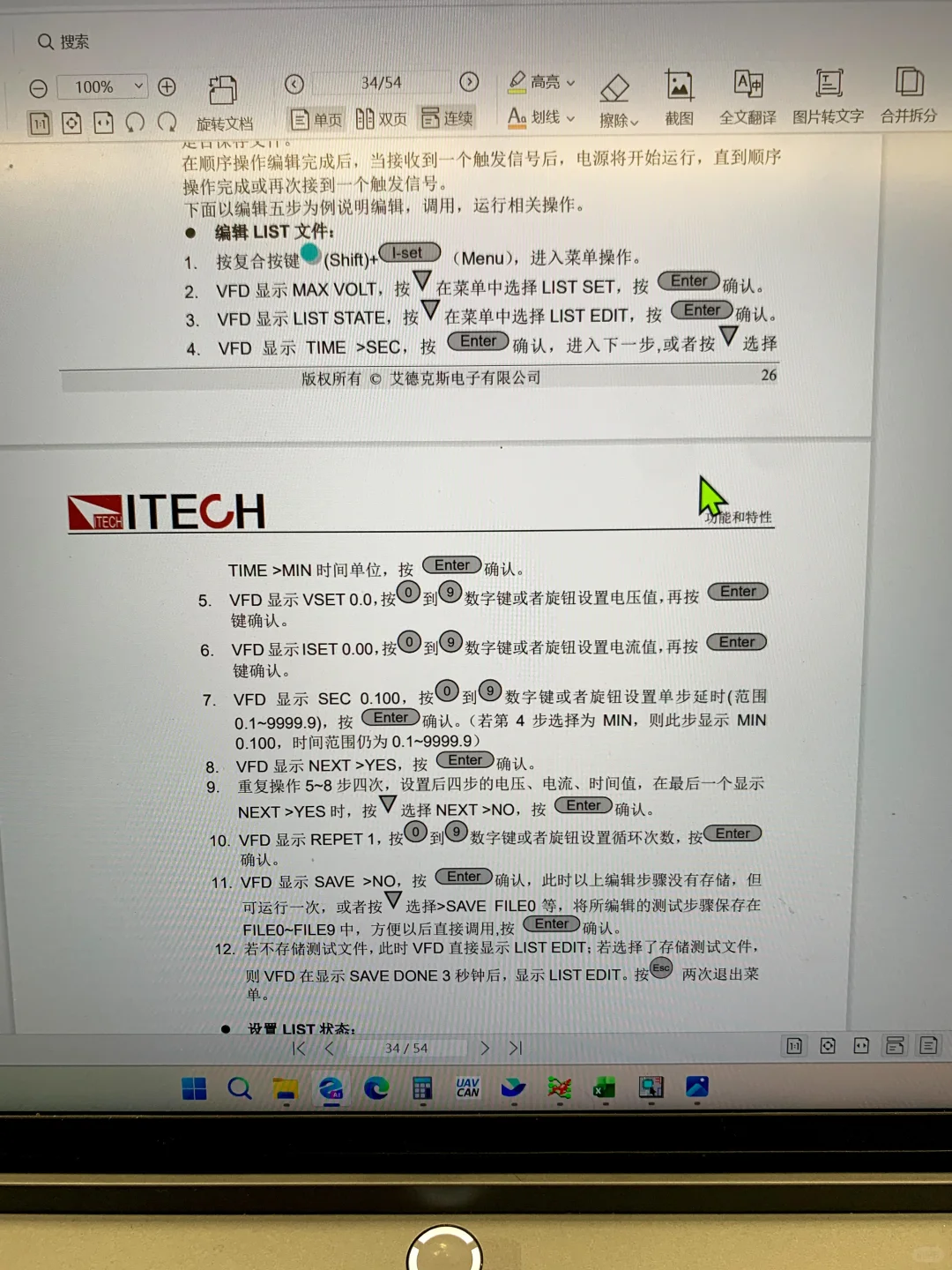

如果需要更复杂的使用，可以参考图七图八
比如需要做一些上下电的循环测试时
就可以这样使用
上电停留10s，下电停留5s，循环5000次
就需要使用到图七图八的步骤
按照以上的步骤设计即可
电源是有各种各样的
但是只要设置好电压电流即可使用，并不难，我放了这款电源的使用手册文件，大家可以下载收藏
好啦
下一期我们来说电子负载的使用！
#硬件测试 #硬件 #工科 #仪器仪表 #电路 #电子信息工程 #电源使用指南 #小红书可以发文件啦 #硬件工程师 #小红书可以发文件了
