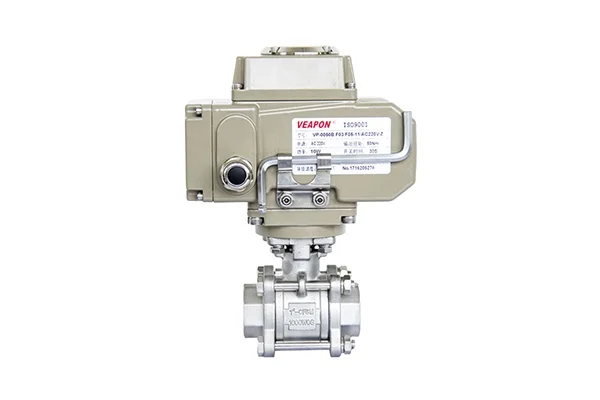

一、电动丝口球阀的基本概念
电动丝口球阀是一种将电动执行机构与螺纹连接球阀结合而成的自动化控制阀门。它通过电动执行器驱动阀杆旋转，带动球体转动90度，实现流体的快速切断或接通。其名称中的\"丝口\"指的是阀体两端的螺纹连接方式，这种设计使得安装更加简便，特别适合管道系统的小口径连接。
二、结构与工作原理
1. 主要结构组成
电动丝口球阀主要由以下几部分组成：
电动执行机构：接收控制信号并转化为机械运动
阀体：通常采用黄铜、不锈钢等材质，带有内/外螺纹接口
球体：核心部件，带有通孔，旋转控制流体通断
阀座：确保密封性能的关键部件
阀杆：连接执行机构与球体的传动部件
2. 工作原理
当电动执行器接收到控制信号(如4-20mA、0-10V或开关信号)后，其内部电机驱动齿轮组转动，带动阀杆旋转90度。阀杆的转动使球体从全开位置旋转至全关位置，或反之。在全开位置时，球体的通孔与管道轴线对齐，流体阻力最小；在全关位置时，球体通孔与管道轴线垂直，实现完全切断。
三、技术特点与优势
快速启闭：只需旋转90°即可完成开关动作，响应速度快
流体阻力小：全开时流道直通，压力损失极小
密封性能好：采用PTFE等软密封材料，可实现零泄漏
结构紧凑：体积小，重量轻，节省安装空间
维护简便：模块化设计，易损件更换方便
自动化程度高：可与各类控制系统集成，实现远程控制
长使用寿命：合理设计下可达数万次开关循环
四、主要应用领域
电动丝口球阀广泛应用于需要自动化控制的流体系统中：
暖通空调系统：控制冷热水、蒸汽等介质的流通
水处理工程：纯水、污水处理系统的自动控制
食品饮料行业：满足卫生要求的流体控制
制药工业：洁净介质的过程控制
化工行业：腐蚀性、非腐蚀性化学品的输送控制
灌溉系统：自动化农业灌溉控制
楼宇自动化：智能建筑中的流体控制系统
五、选型要点
正确选型是确保电动丝口球阀长期稳定运行的关键：
介质特性：考虑介质的腐蚀性、温度、粘度、是否含颗粒等
压力等级：根据系统工作压力选择合适的压力等级
通径尺寸：匹配管道尺寸，确保流量要求
连接方式：确认螺纹标准(NPT、BSPP、BSPT等)及尺寸
电源要求：执行器的电压(AC/DC)、功率等参数
控制信号：开关型、调节型或总线通讯型
防护等级：根据环境选择适当的IP防护等
