同步辐射中的软线和硬线

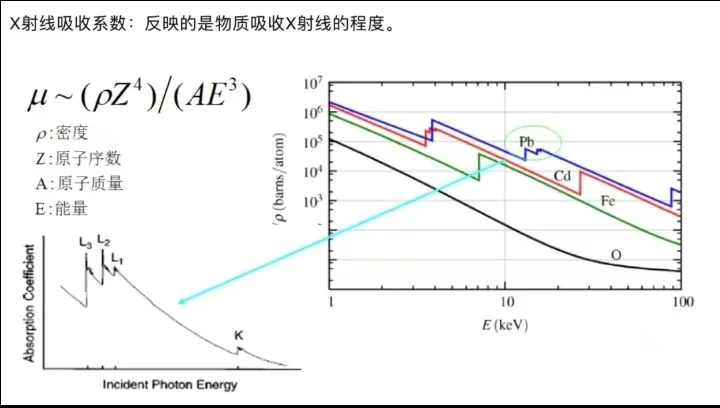

X射线又称伦琴射线，是一种波长介于紫外线与γ射线之间的电磁波，波长约为0.01~10nm，其能量范围为100eV~100keV。X射线根据其能量高低可以分为硬X射线和软X射线。能量为1~10keV，波长为0.2~0.1nm以下的称之为硬X射线，波长大于0.1nm则称之为软X射线（X-射线的软硬之分并没有严格界限）。
硬X射线能量高，穿透能力强，波长与原子半径相当，基于硬X射线的表征方法（如衍射、散射、吸收等）已被广泛应用于物质原子结构分析中。而软X射线，能量较低，对样品辐射损伤相对较小（但容易被空气或水吸收而发生衰减），在电子结构分析、物质成像研究中发挥着重要作用。

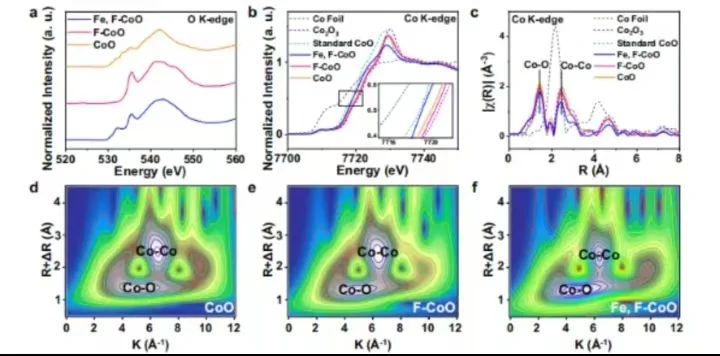

在软X射线波段（50~2000eV），吸收谱研究工作主要集中在：
1）C、N 、O等轻元素的K边，C的K边~280eV，N的K边~390eV，O的K边~530eV ；
2）钛、钒、铁、锰等过渡族元素的L边；过渡族金属的L边大部分在400~ 1000eV；
3）部分镧系稀土元素的M边；大部分集中在100eV附近。

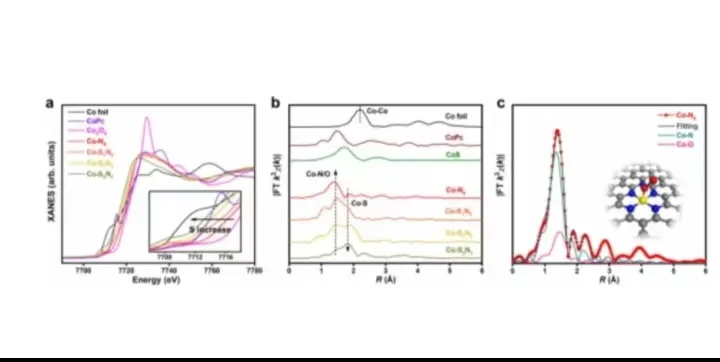

在硬X射线波段（4000eV以上），吸收谱研究工作主要在：Ti以上的K边，In以上的L边，Pb以上的M边，硬X射线吸收谱具体可测范围可参考Demeter软件里面的hephaestus=>absorption
✨样品制备注意点（重点）：
1⃣️tem模式注意点
为达到好的信噪比，在进行tem法实验时，对样品的要求：
样品浓度：所含吸收元素百分比＞5 %
样品厚度：满足吸收边跳高Δμ(E)t≈1；μ(E)t≈2（优先满足跳高）
样品制备：均质无孔：粉末样品400目（约30um）、涂胶带、压片将研磨后的样品粉末均匀涂在3M胶带(对X射线基本没有吸收)上，折叠胶带可方便的调整样品厚度。
2⃣️荧光模式注意点
1）样品浓度：所含吸收元素百分比含量几十ppm至5%
Lytle模式：500 ppm至5 %
19元固体探测器（SDD）:几十ppm至500 ppm
2）前电离室气体配比遵循15%-25％吸收原则，调整方法相同；而LYTLE探测器的电离室则充纯氩气；
3）对样品厚度无特定要求，一般可采样压片制样，块材样品可直接使用；
#科研日常 #日常分享 #同步辐射光源 #同步辐射 #同步辐射测试 #博士生日常 #研究生 #博士 #博士留学
X射线又称伦琴射线，是一种波长介于紫外线与γ射线之间的电磁波，波长约为0.01~10nm，其能量范围为100eV~100keV。X射线根据其能量高低可以分为硬X射线和软X射线。能量为1~10keV，波长为0.2~0.1nm以下的称之为硬X射线，波长大于0.1nm则称之为软X射线（X-射线的软硬之分并没有严格界限）。
硬X射线能量高，穿透能力强，波长与原子半径相当，基于硬X射线的表征方法（如衍射、散射、吸收等）已被广泛应用于物质原子结构分析中。而软X射线，能量较低，对样品辐射损伤相对较小（但容易被空气或水吸收而发生衰减），在电子结构分析、物质成像研究中发挥着重要作用。
在软X射线波段（50~2000eV），吸收谱研究工作主要集中在：
1）C、N 、O等轻元素的K边，C的K边~280eV，N的K边~390eV，O的K边~530eV ；
2）钛、钒、铁、锰等过渡族元素的L边；过渡族金属的L边大部分在400~ 1000eV；
3）部分镧系稀土元素的M边；大部分集中在100eV附近。
在硬X射线波段（4000eV以上），吸收谱研究工作主要在：Ti以上的K边，In以上的L边，Pb以上的M边，硬X射线吸收谱具体可测范围可参考Demeter软件里面的hephaestus=>absorption
✨样品制备注意点（重点）：
1⃣️tem模式注意点
为达到好的信噪比，在进行tem法实验时，对样品的要求：
样品浓度：所含吸收元素百分比＞5 %
样品厚度：满足吸收边跳高Δμ(E)t≈1；μ(E)t≈2（优先满足跳高）
样品制备：均质无孔：粉末样品400目（约30um）、涂胶带、压片将研磨后的样品粉末均匀涂在3M胶带(对X射线基本没有吸收)上，折叠胶带可方便的调整样品厚度。
2⃣️荧光模式注意点
1）样品浓度：所含吸收元素百分比含量几十ppm至5%
Lytle模式：500 ppm至5 %
19元固体探测器（SDD）:几十ppm至500 ppm
2）前电离室气体配比遵循15%-25％吸收原则，调整方法相同；而LYTLE探测器的电离室则充纯氩气；
3）对样品厚度无特定要求，一般可采样压片制样，块材样品可直接使用；
#科研日常 #日常分享 #同步辐射光源 #同步辐射 #同步辐射测试 #博士生日常 #研究生 #博士 #博士留学
